FOIRE AUX QUESTIONS - M53 S PRO HUSQVARNA

Comment démarrer la tondeuse HUSQVARNA M53 S PRO ?
Assurez-vous que la tondeuse est sur une surface plane. Vérifiez que le réservoir est rempli de carburant. Tirez le câble de démarrage tout en maintenant le levier de sécurité enfoncé.
Que faire si la tondeuse ne démarre pas ?
Vérifiez le niveau de carburant, assurez-vous que le câble de démarrage n'est pas endommagé et que la bougie d'allumage est en bon état. Nettoyez ou remplacez la bougie si nécessaire.
Comment régler la hauteur de coupe de la tondeuse ?
Utilisez le levier de réglage de la hauteur de coupe situé sur les roues de la tondeuse. Abaissez ou relevez le levier pour choisir la hauteur souhaitée.
Que faire si la tondeuse laisse des bandes non coupées ?
Vérifiez que la lame est bien affûtée et que la hauteur de coupe est correctement réglée. Assurez-vous également que le plateau de coupe n'est pas obstrué par de l'herbe.
Comment nettoyer la tondeuse après utilisation ?
Débranchez la bougie d'allumage pour des raisons de sécurité. Utilisez un tuyau d'arrosage pour rincer le plateau de coupe et enlever les résidus d'herbe. Ne pas laver le moteur directement.
Quelle est la fréquence de changement de l'huile moteur ?
Il est recommandé de changer l'huile moteur après les 5 premières heures d'utilisation, puis tous les 25 à 50 heures selon les conditions d'utilisation.
Comment entretenir la lame de la tondeuse ?
Vérifiez régulièrement l'état de la lame. Affûtez-la ou remplacez-la si elle est endommagée. Cela garantira une coupe efficace et évitera d'endommager l'herbe.
Quel type de carburant utiliser pour la HUSQVARNA M53 S PRO ?
Utilisez un carburant sans plomb avec un indice d'octane d'au moins 90. Évitez les mélanges contenant plus de 10 % d'éthanol.
Comment stocker la tondeuse pendant l'hiver ?
Nettoyez la tondeuse, videz le réservoir de carburant ou ajoutez un stabilisateur de carburant. Rangez-la dans un endroit sec et protégé du gel.

MODE D'EMPLOI M53 S PRO HUSQVARNA

Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifiques à certains marchés.

Toujours utiliser des gants de protection.

Un nettoyage régulier est indispensable.

Le contrôle et/ou l'entretien doivent être effectués avec le moteur à l'arrêt et l'étrier du frein moteur relâché.

Attention: projections et ricochets.

Mesures à prendre avant d'utiliser une tondeuse neuve

Attention au couteau en rotation. Attention aux pieds et aux mains.

Ce produit est conforme aux directives CE en vigueur.

Émissions sonores dans l’environnement selon la directive de la Communauté européenne. Les émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants.

Lire attentivement le manuel d’utilisation.

AVERTISSEMENT! Une inhalation prolongée des gaz d'échappement du moteur peut constituer un danger pour la santé.

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d’en modifier, entre autres, la conception et l’aspect sans préavis.

Équipement de sécurité de la machine Contrôle, maintenance et entretien des équipements de sécurité de la machine Instructions générales de sécurité Méthodes de travail QUELS SONT LES COMPOSANTS? Quels sont les composants de la tondeuse ? M48 Pro Quels sont les composants de la tondeuse ? M53 S Pro MONTAGE Montage du guidon Démontage et montage des lames de couteau MANIPULATION DU CARBURANT Carburant DÉMARRAGE ET ARRÊT Démarrage et arrêt ENTRETIEN Entretien Filtre à air Bougie Silencieux Entraînement et boîte de vitesses Entretien quotidien Entretien hebdomadaire Entretien mensuel Utiliser des bottes ou chaussures anti-dérapantes et stables.

Carter de coupe et carter de protection

Porter des vêtements près du corps et ne risquant pas de gêner les mouvements.

Les tondeuses M53 S Pro sont équipées d'un car ter de protection monté sur la boîte de vitesse de l'entraînement.

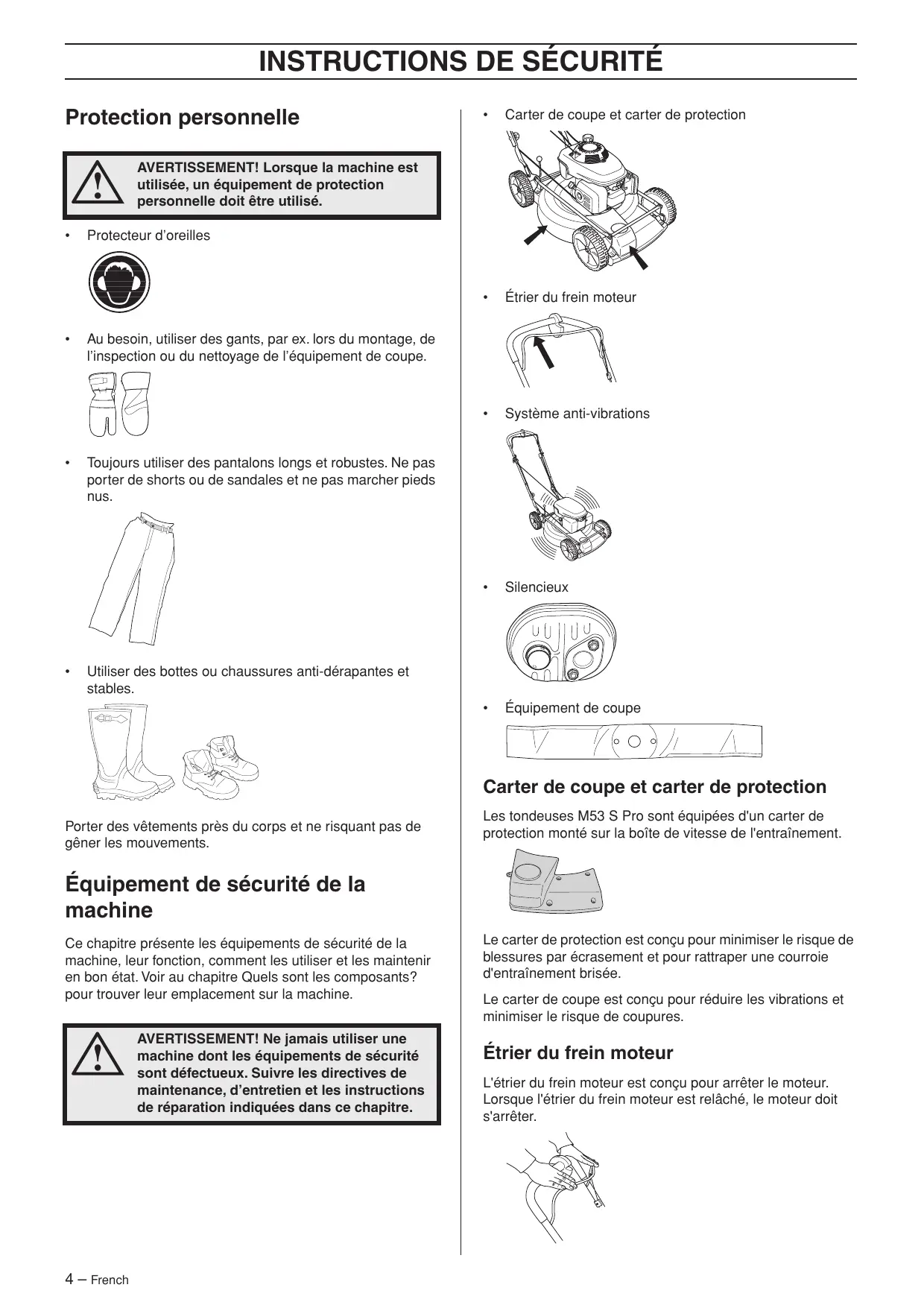

Équipement de sécurité de la machine

Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintenir en bon état. Voir au chapitre Quels sont les composants? pour trouver leur emplacement sur la machine.

Le carter de coupe est conçu pour réduire les vibrations et minimiser le risque de coupures.

Étrier du frein moteur

L'étrier du frein moteur est conçu pour arrêter le moteur. Lorsque l'étrier du frein moteur est relâché, le moteur doit s'arrêter.

INSTRUCTIONS DE SÉCURITÉ

Sur la tondeuse M53 S Pro, l’arceau du frein moteur déconnecte aussi l’entraînement.

En ce qui concerne le silencieux, il importe de bien suivre les instructions de contrôle, de maintenance et d’entretien.

Système anti-vibrations La machine est équipée d’un système anti-vibrations conçu pour assurer une utilisation aussi confortable que possible. Contrôle, maintenance et entretien des équipements de sécurité de la machine

Le tube en acier du système de poignée et le carter de coupe sont construits pour minimiser les vibrations en provenance du moteur.

Ce modèle est également équipé d'un système antivibrations monté sur l'unité poignée afin de réduire encore plus les vibrations

Le système anti-vibrations réduit la transmission des vibrations de l’unité moteur/l’équipement de coupe à l’unité que constituent les poignées.

Contrôler que le car ter de coupe est intact et sans défaut visible (fissure ou autre). Contrôler que le carter de protection est intact et correctement vissé.

Le silencieux est conçu pour réduire au maximum le niveau sonore et détourner les gaz d’échappement loin de l’utilisateur.

Contrôle de l’effet de freinage

Placer la tondeuse sur une surface solide et la démarrer. Vérifier que le couteau ne peut pas entrer en contact avec le sol ou un objet quelconque. Voir les instructions au chapitre Démarrage et arrêt. Passer au plein régime puis relâcher l'étrier du frein moteur.

AVERTISSEMENT! Les gaz d’échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables!

Le frein moteur doit toujours être réglé de manière à ce que le moteur s’arrête dans les 3 secondes.

Donner les pleins gaz et relâcher ensuite l’arceau de freinage. Le moteur doit s’arrêter et l’entraînement doit être déconnecté.

En cas de remplacement du couteau ou de la fixation du couteau, la rondelle et le ressort Belleville doivent aussi être remplacés.

équipements de sécurité de la machine conformément aux instructions données dans ce chapitre. Si les contrôles ne donnent pas de résultat positif, confier la machine à un atelier spécialisé.

Instructions générales de sécurité

Le tube en acier du système de poignée et le carter de coupe sont construits pour minimiser les vibrations en provenance du moteur. Contrôler que le carter de coupe est intact et sans défaut visible (fissure ou autre).

Une tondeuse est uniquement destinée à la coupe du gazon. Les seuls accessoires pour lesquels on peut utiliser l'unité moteur comme source motrice sont les couteaux que nous recommandons au chapitre

Vérifier régulièrement la fixation du silencieux dans la machine.

Équipement de coupe

Réduit les vibrations de la machine.

Obtenir la meilleure coupe possible.

(cailloux, racines, etc.). Ceci risque d'émousser le couteau et de tordre l'arbre du moteur. Veiller à ce que le couteau soit toujours bien affûté et correctement équilibré. Voir également les indications au chapitre Entretien. Inspecter l’équipement de coupe afin de détecter d’éventuels dommages ou fissures. Toujours remplacer un équipement de coupe endommagé.

AVERTISSEMENT! Faire tourner un moteur dans un local fermé ou mal aéré peut causer la mort par asphyxie ou empoisonnement au monoxyde de carbone.

Voir les chapitres Équipement de coupe et Caractéristiques techniques.

AVERTISSEMENT! Un équipement de coupe inadéquat peut augmenter les risques d’accidents.

être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien. Avant chaque utilisation:

Placer la tondeuse sur une surface solide et la démarrer.

Vérifier que le couteau ne peut pas entrer en contact avec le sol ou un objet quelconque.

Ne jamais enrouler la corde du lanceur autour de la main.

Transport et rangement •

En cas de longues périodes de remisage ou de transport de la tondeuse, les réservoirs de carburant et d'huile devront être vidés. Contacter la station service la plus proche pour se débarrasser des surplus de carburant et d'huile moteur.

électriques, les moteurs électriques, les contacts

électriques/interrupteurs, les chaudières, etc.

Lors du remisage du carburant, n’utiliser que des récipients spécialement destinés à contenir du carburant.

AVERTISSEMENT! Cette section concerne les mesures élémentaires de sécurité à respecter en travaillant avec la tondeuse. Aucune information ne peut néanmoins remplacer l'expérience et le savoir-faire d'un professionnel. En cas de doute ou de difficulté quant à l'utilisation de la machine, consulter un spécialiste. S’adresser au revendeur, à l’atelier de réparation ou à utilisateur de tondeuse expérimenté. L'utilisateur se doit d'éviter toute utilisation qu'il ne maîtrise par suffisamment!

Technique de base pour la tonte

Règles élémentaires de sécurité

Ne pas utiliser la tondeuse dans une pente supérieure à

15 degrés. Une pente trop accentuée risque d'entraîner une fuite de carburant

Si le terrain est en pente, déterminer le parcours de manière qu’il soit perpendiculaire à la pente. Il est beaucoup moins fatiguant de marcher en travers d’une pente, plutôt que de la descendre et de la remonter constamment.

Ne jamais soulever la tondeuse ou la porter lorsque le moteur est en marche. Avant de soulever la tondeuse, arrêter le moteur et débrancher le câble d'allumage de la bougie.

Ne pas travailler par mauvais temps: brouillard épais, pluie diluvienne, vent violent, grand froid, etc. Travailler par mauvais temps est cause de fatigue et peut même

être dangereux: sol glissant. S’assurer de pouvoir se tenir et se déplacer en toute sécurité. Repérer les éventuels obstacles en cas de déplacement imprévu: souches, pierres, branchages, fondrières, etc. Observer la plus grande prudence lors de travail sur des terrains en pente.

Cela vaut tout particulièrement pendant les périodes sèches. Commencer par tondre avec une hauteur de coupe élevée. Contrôler ensuite le résultat et abaisser à

INSTRUCTIONS DE SÉCURITÉ une hauteur appropriée. Si l’herbe est particulièrement haute, conduire lentement et, si nécessaire, tondre deux fois.

Arrêter le moteur avant de modifier la hauteur de coupe. Le réglage de la hauteur de coupe est monté sur ressorts. La hauteur de coupe peut être réglée sur cinq positions différentes.

Ne pas régler la hauteur de coupe trop bas afin que la machine ne se cogne contre le sol en cas d'irrégularités de terrain.

Ne pas régler la hauteur de coupe trop bas afin que la machine ne se cogne contre le sol en cas d'irrégularités de terrain.

Réglage de la hauteur de coupe

Arrêter le moteur avant de modifier la hauteur de coupe. Régler la hauteur de coupe à l'aide de la commande de hauteur de coupe sur le côté droit de la tondeuse. Pour les tondeuses avec une désignation de type M48 Pro, procéder comme suit: •

Pour augmenter la hauteur de coupe, déplacer le levier vers la gauche puis vers l’avant.

16 Boulon de couteau

17 Ressort Belleville 18 Fixation de couteau 19 Arbre du moteur 20 Manuel d’utilisation

Observer la plus grande prudence en repliant le guidon afin de ne pas endommager les câbles et fils.

Lever le guidon jusqu’à ce que le tube du guidon soit en face de la partie inférieure du guidon. Visser correctement les manettes. Toujours vider le réservoir de carburant avant de coucher la tondeuse sur le côté.

• Démontage et montage des lames de couteau

Toujours éloigner la machine de l’endroit où le plein a été fait avant de la mettre en marche. Toujours débrancher le câble d'allumage de la bougie avant de faire le plein.

Lors du contrôle du niveau d'huile, la tondeuse doit être placée sur une surface plane. S'assurer que le câble d'allumage est débranché de la bougie avant d'ouvrir le couvercle de remplissage d'huile.

Essuyer le pourtour du bouchon du réservoir. Nettoyer régulièrement le réservoir d'huile et de carburant. Remplacer le filtre à carburant au moins une fois par an. Des impuretés dans les réservoirs sont à l'origine de mauvais fonctionnement.

Dévisser le couvercle de remplissage d’huile et contrôler le niveau d’huile sur la jauge d’huile située sur le couvercle.

Toujours éloigner la machine d’une distance d’environ 3 mètres de l’entroit où le remplissage en carburant a été effectué avant de démarrer la machine.

Le couvercle de remplissage d'huile doit être vissé à fond pour obtenir une mesure correcte du niveau d'huile.

Toujours éloigner la machine de l’endroit où le plein a été fait avant de la mettre en marche.

Pour le modèle M53 S Pro, débrancher l'entraînement des roues en déplaçant le levier d'embrayage vers l'avant

Placer la machine sur une surface plane.

S’assurer que l’équipement de coupe ne risque pas de rencontrer un obstacle. Pour le modèle M53 S Pro, débrancher l'entraînement des roues en déplaçant le levier d'embrayage vers l'avant

Tirer de la main gauche l'étrier du frein moteur tout contre la poignée supérieure.

Veiller à ce qu’aucune personne non autorisée ne se trouve dans la zone la travail.

S’assurer que le câble d’allumage est correctement branché à la bougie.

Saisir ensuite la poignée de démarrage de la main droite et tirer lentement sur le lanceur jusqu’à ce qu’une résistance se fasse sentir (les cliquets d’entraînement grippent), puis tirer

énergiquement et rapidement sur le lanceur. Ne jamais enrouler la corde du lanceur autour de la main.

Démarrage: Ouvrir le robinet d'essence.

Lorsque le moteur est chaud, déplacer la commande d'accélération hors de la position de starter

Starter: Mettre la commande d'accélération en position de starter

DÉMARRAGE ET ARRÊT REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.

Pour utiliser l'entraînement des roues, tirer le levier d'embrayage vers soi.

Mettre la commande d'accélération en position de ralenti.

Relâcher l’étrier du frein moteur pour arrêter le moteur.

Pour le modèle M53 S Pro, l’entraînement est aussi déconnecté quand l’arceau du frein moteur est relâché.

Fermer le robinet d'essence.

0,7-0,8 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire.

Nettoyer le filtre tous les jours, et même plus souvent si l’environnement est très poussiéreux.

Pour déposer le filtre à air, commencer par retirer le couvercle du filtre. Enfoncer les blocages sur le dessus du couvercle du filtre à air et abaisser le couvercle. REMARQUE! Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre.

Retirer le filtre à air et contrôler qu’il est intact. S’il présente des défauts, remplacer par un filtre à air neuf.

Nettoyer le filtre en le tapant avec précaution contre une surface dure et nettoyer l'intérieur avec de l'air comprimé. Ne jamais nettoyer à l'aide du brosse. Remplacer le filtre à air s'il est très sale.

Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé

à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement.

Ne jamais utiliser une machine dont le silencieux est défectueux.

équilibré. Desserrer le boulon qui maintient le couteau et porter le couteau à un atelier de réparation au moins une fois par an pour affûtage et équilibrage. Ceci peut être effectué après la saison de tonte.

Si le couteau ou la fixation du couteau a besoin d’être remplacé, changer également le boulon du couteau, la rondelle et le ressort Belleville

Si le niveau d'huile est bas, remplir d'huile moteur jusqu'au niveau supérieur de la jauge d'huile.

Lors du remontage du couteau, serrer le boulon à un couple de 45-60 Nm. Voir les instructions au chapitre Montage.

En cas de contact avec des corps étrangers tels que des pierres, des racines ou tout autre élément similaire, le couteau frotte contre sa fixation. La surface de contact de la fixation peut donc sembler un peu usée, ce qui est tout à fait normal. Il s’agit là d’un dispositif de sécurité qui réduit le risque de déformation de l’arbre du moteur.

L’huile moteur doit être vidangée tous les ans et toutes les 25 heures de travail.

Les pièces mécaniques du système de hauteur de coupe doivent être lubrifiées régulièrement (1 fois par semaine). Lubrifier le système de hauteur de coupe de quelques gouttes d'huile.

Procéder comme suit pour vidanger l'huile:

Débrancher le câble d’allumage de la bougie.

Nous donnons ici quelques conseils d’entretien à caractère général.

Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques.

Les normes harmonisées suivantes ont été appliquées: EN836:1997 L’organisme notifié: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède, a effectué le rapport d’évaluation de confirmité n° 01/901/020 - M48 Pro, 01/901/022 - M53 S Pro conformément à la directive 2000/14/EC, Appendice VI. Höör , le 3 janvier 2003
