VISEO273D - Moniteur PACKARD BELL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil VISEO273D PACKARD BELL au format PDF.
| Marque | Packard Bell |
| Modèle | VISEO273D |
| Type de produit | Moniteur LCD 27" |
| Taille de l'écran | 27 pouces (69 cm) |
| Résolution maximale | 1920 x 1080 @ 60 Hz |
| Type de panneau | VA |
| Luminosité | 300 cd/m² (type) |
| Contraste dynamique (ACM) | 100 000 000:1 max. |
| Angle de vue | 178° horizontal / 178° vertical (CR=10) |
| Temps de réponse | 6 ms (GtG) |
| Nombre de couleurs | 16,7 millions |
| Connecteurs d'entrée | VGA (D-Sub), DVI-D, HDMI |
| Haut-parleurs intégrés | 2 x 2 W (modèle avec entrée audio) |
| Alimentation | 100-240 V, 50/60 Hz |
| Consommation (mode actif) | 28,5 W (typ.) |
| Consommation (veille) | 0,45 W (typ.) |
| Consommation (hors tension) | 0,35 W (typ.) |
| Dimensions (L x H x P) | 639,7 x 462,3 x 248,98 mm |
| Poids net | 5,0 kg |
| Inclinaison | -5° à +25° |
| Fonctions OSD | Contraste, luminosité, ACM, mise au point, horloge, position, température de couleur |
| Température de fonctionnement | 5°C à 35°C |
| Température de stockage | -20°C à 60°C |
| Humidité de fonctionnement | 10% à 85% |
| Nettoyage | Utiliser un chiffon doux et une solution sans solvant, écran éteint et débranché |
FOIRE AUX QUESTIONS - VISEO273D PACKARD BELL
Questions des utilisateurs sur VISEO273D PACKARD BELL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice VISEO273D - PACKARD BELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VISEO273D de la marque PACKARD BELL.

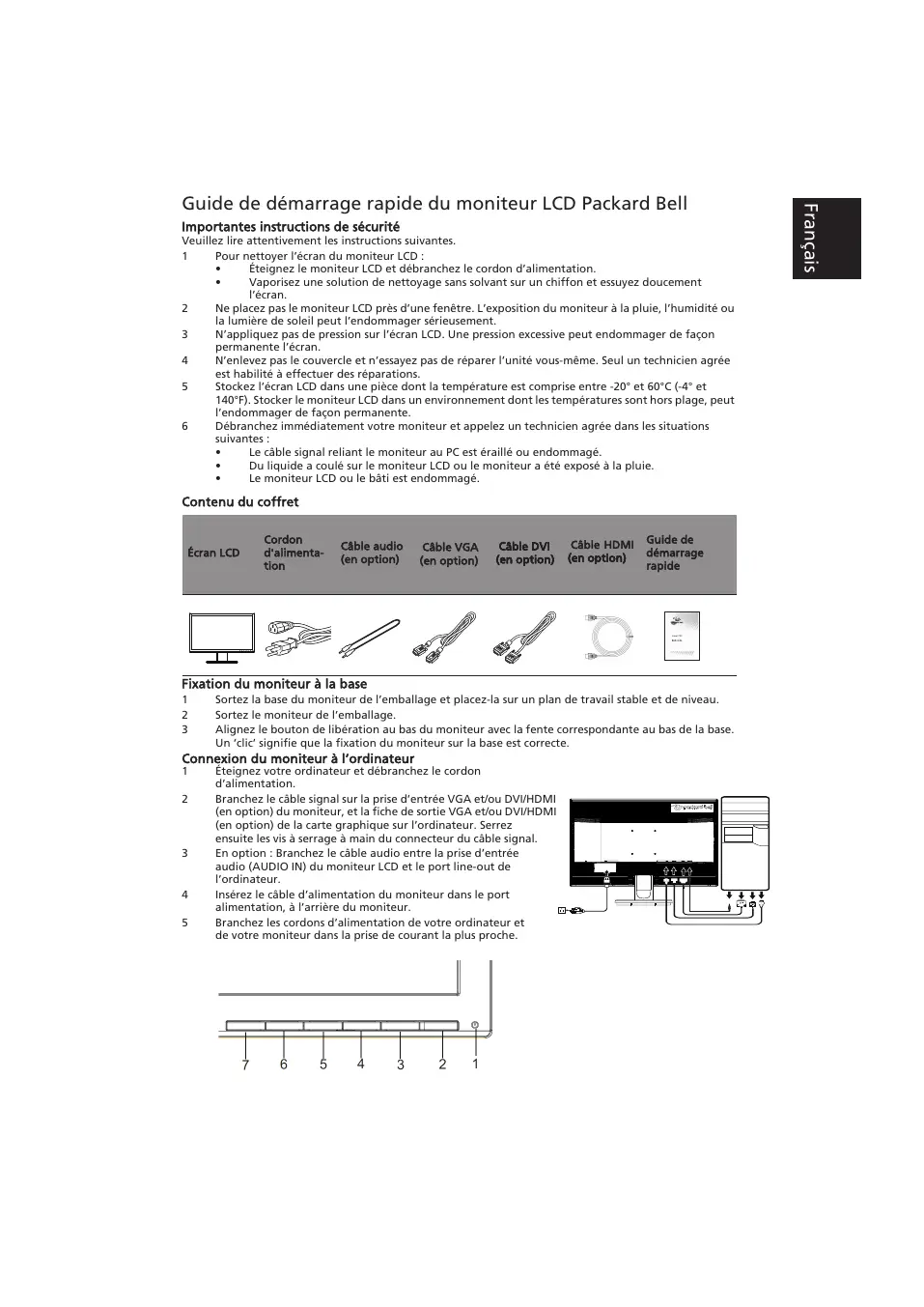

MODE D'EMPLOI VISEO273D PACKARD BELL
Importantes instructions de sécurité
Veuillez lire attentivement les instructions suivantes.
1 Pour nettoyer l'écran du moniteur LCD :
- Éteignez le moniteur LCD et débranchez le cordon d'alimentation. Vaporisez une solution de nettoyage sans solvant sur un chiffon et essuyez doucement l'écran.
2 Ne place pas le moniteur LCD prés d'une fenetre. L'exposition du monitér à la pluie, l'humidité ou la lumière de soleil peut l'endommager sérieusement. 3 N'applique pas de pression sur I'ecran LCD. Une pression excessive peut endommager de façon permanente I'ecran. 4 N'enlevée pas le couvercle et n'essayez pas de réparer l'unité vous-même. Seul un technicien/agree est habilité à effectuer des réparations. 5 Stockez l'écran LCD dans une piece dont la température est comprise entre -20° et 60°C (-4^ et 140^). Stocker le moniteur LCD dans un environnement dont les températures sont hors plage, peut l'endommager de façon permanente. 6 Débranche immédiatement votre monitér et appèze un technicien agrée dans les situations suivantes:
Le câble signal reliant le moniteur au PC est fragile ou endommagé. Du liquide a coulé sur le moniteur LCD ou le moniteur a été exposé à la pluie. Le moniteur LCD ou le boîtier est endommagé.
Contenu du coffret
Ecran LCD
Cordon
d'alimentation
Cable audio (en option)
Cable VGA (en option)
Cable DVI (en option)
Cable HDMI (en option)
Guide de démarrage rapide
Fixation du moniteur à la base
1. Sortez la base du moniteur de l'emballage et placez-la sur un plan de travail stable et de niveau. 2. Sortez le moniteur de l'emballage. 3. Alignez le bouton de libération au bas du moniteur avec la fente correspondante au bas de la base. Un 'clic' signifie que la fixation du moniteur sur la base est correcte.
Connexion du moniteur à l'ordinateur
1. Éteignez votre ordinateur et débranchez le cordon d'alimentation. 2. Branchez le câble signal sur la prise d'entrée VGA et/ou DVI/HDMI (en option) du moniteur, et la fiche de sortie VGA et/ou DVI/HDMI (en option) de la carte graphique sur l'ordinateur. Serrez ensuite les vis à serrage à main du connecteur du câble signal. 3. En option : Branchez le câble audio entre la prise d'entrée audio (AUDIO IN) du moniteur LCD et le port line-out de l'ordinateur. 4. Insérez le câble d'alimentation du moniteur dans le port alimentation, à l'arrière du moniteur. 5. Branchez les cordons d'alimentation de Your ordinateur et de toute moniteur dans la prise de courant la plus proche.
Commandes externes
| 1&2 | O | Marche/Arrêt | Permet d'allumer ou d'éteindre l'écran. Levoyant bleu indique que l'écran est sous tension. Le voyant orange indique que l'écran est en mode attente/ économie d'énergie. |
| 3&4 | < / > | Moins / Plus | Si le menu OSD est à l'état actif, appuyez sur les boutons Moins ou Plus pour passer en revue les options du menu OSD. Si le menu OSD est à l'état inactif, appuyez sur les boutons Moins ou Plus pour ajuster le volume. (En option) |
| 5 | Menu | Fonctions OSD | Appuyez sur ce bouton pour afficher le menu OSD Appuyez à nouveau sur ce bouton pour valider une sélection dans le menu. |
| 6 | Auto | Auto | Si le menu OSD est à l'état actif, appuyez sur Auto pour quitter l'OSD. Une fois le menu OSD inactif, appuyez sur Auto : le moniteur va automatiquement optimiser la position de l'affichage, sa mise au point et son horloge. |
| 7 | e/salida: | a Mentions el menu OSD esté activado, este botón actuía como tecla de salute (sale del menu OSD).b Si el menu OSD no está activo, pulse este botón para selectionar el modo de escenario. | |
| Écran LCD | Système d'entraînement | LCD couleur TFT |
| Taille | 27"W(69cm) | |
| Pas de masque | 0.3113(H) x 0.3113(V)mm | |
| Luminosité | 300cd/m2(Type) | |
| Contraste | 100,000,000:1Max. (ACM) | |
| Angle de vue | 178° (H) 178° (V) (CR=10) | |
| Temps de réponse | 6ms (G to G) | |
| Type de panneau | VA | |
| Vidéo | Interface analogue R, V, B | |
| Fréquence horizontal | 30KHz - 80KHz | |
| Fréquence verticale | 55-75Hz | |
| Couleurs affichées | 16.7M couleurs | |
| Fréquence de balayage | 170MHz | |
| Résolution maximale | 1920 x 1080@60Hz | |
| Plug & Play | VESA DDCCI/DDC2B | |
| Consommation électrique @200cd/m2 | Mode Activé | 28.5W(typ.) |
| Mode veille | 0.45W(typ.) | |
| Mode Déscienté | 0.35W(typ.) | |
| Connecteur d'entrée | D-Sub DVI-D 24 broches (Uniquement sur le modulo à double entrée) HDMI 19 broches (Uniquement sur le modulo à HDMI) | |
| Signal matériel d'entrée | Analogique:0,7 Vp-p(standard), 75 OHM, Positif Signal numérique (uniquement sur le modulo à double entrée) SignalHDMI (seulement pour le modulo avec une éentre HDMI) | |
| Speakers | 2W x 2(Only Audio-Input Model) | |
| Taille maximale de l'écran | Horizontalamente:598mm Verticalamente:336mm | |
| Source d'alimentation | 100-240V-, 50/60Hz | |
| Environnement | Température de fonctionnement : 5°C à 35°C Température de stockage : -20°C à 60°C Humidité en fonctionnement : 10% à 85% | |
| Dimensions | 639.7 (L) x 462.3(H) x 248.98(P)mm | |
| Poids (poids net) | 5.0kg l'unité (net) | |
| Spécifications de Mécanisme | Pente: -5° à +25° Faîre pivoter: Non Éminence réglage: Non Pivot: Non Déattachable pied étant situé: Oui (bouton de liberation) | |
| Exterieur Commandes: | Commutateur/Bouton | Bouton marche/arrêt Réglage automatique/Gauche (<)/Droite (>) Quitter MENU/ENTREE Empowering Key/Quitter |
| Fonction | Contraste Luminosite ACM Activé/désactivé Mise au point Horloge Position horizontale Position verticale Couleur (chaude) Couleur (froide) Couleur (troisière) | |
| Position horizontale Position verticale Couleur (chaude) Couleur (troisière) | ||
| * Ces spécifications peuvent être modifiées sans préavis. | ||
| Conformité réglementaire | ||
