MODE D'EMPLOI LT141 HUSQVARNA

1. Règles de Sécurité

Conseils pour l’utilisation en toute sécurité des tracteurs de pelouse ATTENTION: CE TRACTEUR DE PELOUSE EST CAPABLE D’AMPUTER MAINS OU PIEDS ET DE PROJETER DES OBJETS.L’INOBSERVATION DES RÈGLES DE SÉCURITÉ CI-DESSOUS PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES VOIRE MORTELLES.

Lisez toutes les instructions soigneusement. Familiarisez vous avec les commandes pour appprendre à utiliser efficacement cette machine.

• Ne jamais autoriser les enfants ou les personnes qui n’auraient pas lu ce manuel d’utilisation à utiliser ce tracteur de pelouse. La règlementation locale peut de plus interdire l’utilisation de telle machine au-dessous d’un certain âge.
• Ne jamais tondre à proximité de personnes, d’enfants ou d’animaux.
• Ne pas oublier que tout utilisateur ou propriétaire d’un tracteur de pelouse est responsable des accidents ou dommages causés à une personne ou a ses biens.
• Ne transportez pas de passagers.
• Tous les utilisateurs doivent rechercher et obtenir une formation personnelle sérieuse et pratique qui devra insister : - sur la nécessité absolue d’être attentif et concentré lorsqu’on utilise un tracteur de pelouse, - le fait qu’un tracteur de pelouse glissant sur une pente ne pourra pas être arrêté en appuyant simplement sur la pédale de frein. Les raisons principales de cette perte de contrôle sont : a) L’adhérence insuffisante des pneus, b) Une conduite trop rapide, c) Un freinage insuffisant, d) Un tracteur de pelouse inadaptée aux conditions d’utilisation, e) Une mauvaise appréciation des contraintes résultant de la nature du terrain à entretenir et, tout particuliérement de la présence de pentes sur ce terrain, f) L’attelage incorrect d’une remorque et la mauvaise répartition des masses.

Remplacer les pots d’échappement défectueux. Avant d’utiliser un tracteur de pelouse, toujours vérifier que les lames, les boulons de lame et le carter de coupe ne sont pas usés ou endommagés. Toujours remplacer les lames et les boulons simultanément de façon à éviter tout probléme d’équilibrage. Sur les tracteurs de pelouse multi-lames, ne pas oublier que la rotation d’une lame peut entraîner celle des autres.

Pour réduire le risque d’incendie – avant l’usage, lorsque vous faites le plein et chaque fois que vous cessez de tondre – inspectez le tracteur et éliminez tous les débris accumulés sur le tracteur, la tondeuse et derrière les protections. Pendant la tonte, ne porter que des chaussures solides et des pantalons longs. Ne jamais tondre pieds nus ou chaussé de sandales. Contrôlez systématiquement et soigneusement l’état de la surface à tondre et retirer tous les objets susceptibles de devenir des projectiles lors du passage de la machine. ATTENTION – Le carburant est très inflammable. - Pour transporter ou stocker le carburant, n’utiliser exclusivement que des récipients conçus et approuvés pour ces usages. - Toujours remplir le réservoir de carburant à l’air libre et ne pas fumer pendant le remplissage. - Remplir le réservoir de carburant avant de démarrer le moteur. Ne jamais retirer le bouchon du réservoir et ne jamais rajouter de carburant tant que le moteur est en foctionnement ou qu’il est encore chaud. - Si du carburant a été renversé, ne pas tenter de démarrer le tracteur, mais le pousser hors de la zone où le carburant a été renversé et éviter de créer une quelconque source de chaleur avant que les vapeurs de carburant ne se soient dissipées. - Refermer avec précautions les bouchons des réservoirs ou des récipients contenant du carburant pour garantir la sécurité.

Ne jamais démarrer un moteur à l’intérieur dans un espace confiné où des émanations dangereuses de monoxyde de carbone pourraient s’accumulées. Tondre uniquement à la lumière du jour ou avec une bonne lumière artificielle. Avant de tenter de démarrer le moteur, s’assurer que les lames sont débrayées et que la boîte de vitesses est au point mort. Ne jamais utiliser un tracteur de pelouse sur des pentes supérieures à 15°. Se souvenir qu’il n’existe pas de pente «sûre». Conduire sur des pentes herbeuses demande une attention particulière. Afin d’éviter tout risque de retournement du tracteur, appliquer avec soin les consignes suivantes : - ne pas s’arrêter ou démarrer brusquement dans une pente, - embrayer doucement et ne jamais arrêter le tracteur de pelouse dans une pente, et plus particulièrement dans le sens de la descente. - conduire toujours lentement dans les pentes, tout comme dans les virages serrés, - faire attention aux irrégularités du terrain, - ne jamais tondre en travers d’une pente, à moins que le tracteur de pelouse n’ait été spécialement conçu à cet effet. Faire attention lors de la traction de charges ou lors de l’utilisation d’équipements lourds. - N’utiliser que des points d’attelage approuvés. - Limiter les charges à celles qu’il est possible de contrôler avec sécurité. - Ne pas tourner trop brusquement. Rester très prudent lors des conduites en marche arrière. - Utiliser les masses de roues ou les contrepoids lorsqu’ils sont conseillés dans ce manuel d’utilisation. Faire attention à la circulation lorsque l’on doit utiliser le tracteur près d’une route ou lorsqu’on doit traverser une route. Toujours stopper la rotation des lames lorsqu’on doit traverser une surface autre que du gazon. Lors de l’utilisation d’accessoires, ne jamais les utiliser ou les déposer à proximité de quelqu’un. Ne jamais utiliser le tracteur à gazon avec un déflecteur ou protecteur défectueux, ou sans les dispositifs de protection en place. Conserver le régime de rotation du moteur et ne jamais le faire fonctionner au dessus de son régime nominal car cela peut être dangereux. Avant de quitter le siége : - débrayer les lames et abaisser le carter de coupe, - mettre le levier de vitesse au point mort et enclencher le frein de parking, - arrêter le moteur et retirer les clés,

Débrayer les lames, arrêter le moteur, et débrancher le (s) fil (s) de (s) bougie (s) d’allumage ou retirer la clef de contact : - avant de retirer l’insert broyeur ou avant de retirer la goulotte d’éjection pour la nettoyer. - avant de contrôler, nettoyer ou travailler sur le carter de coupe, - avant de retirer un objet coincé dans le tracteur de pelouse. Dans ce cas inspecter aussitôt la machine pour s’assurer qu’elle n’est pas endommagée et, si nécessaire, faire ou faire faire impérativement les réparations avant de la remettre en marche et de la faire fonctionner à nouveau. - si la machine commence à vibrer anormalement. Dans ce cas vérifier immédiatement le carter de coupe. Débrayer systématiquement les lames quand le tracteur n’est pas utilisé ou quand il doit être transporté. Débrayer les lames puis arrêter le moteur : - avant de faire le plein d’essence, - avant d’enlever le collecteur, - avant de régler la hauteur de coupe à moins que ce réglage ne puisse s’effectuer du poste de conduite. Lorsque la tonte est terminée, réduire les gaz avant de couper le moteur et, si le tracteur de pelouse est équipée d’un robinet d’arrêt du carburant, fermer celui-ci.

S’assurer que tous les écrous, boulons et vis sont bien serrés pour être certain que l’équipement est prêt à fonctionner de nouveau, dans de bonnes conditions. Ne jamais entreposer le tracteur de pelouse avec du carburant dans le réservoir, dans un bâtiment où les vapeurs pourraient s’enflammer au contact d’une flamme ou d’une étincelle de l’allumage. Attendre le refroidissement du moteur avant d’entreposer la tondeuse autoportée dans un espace fermé. Pour supprimer les risques d’incendie s’assurer que le moteur, le pot d’échappement, le logement de la batterie et du réservoir de carburant ne sont pas encrassés par de l’herbe, des feuilles ou des surplus de graisse. Vérifier souvent le bac ou le collecteur pour vous assurer qu’il est propre et qu’il n’est pas endommagé. Pour plus de sécurité, remplacer systématiquement les pièces usées ou détériorées. Si le réservoir de carburant doit être vidangé, procéder à cette opération à l’extérieur. Sur les tracteur de pelouse multi-lames, ne pas oublier que la rotation d’une lame peut entraîner celle des autres. Quand le tracteur de pelouse est garé, entreposé ou tout simplement inutilisé, régler la hauteur de coupe dans sa position la plus basse. ATTENTION: Toujours débrancher le fil de la bougie d’allumage et le placer de telle sorte qu’il ne puisse, en aucun cas, entrer en contact avec la bougie afin de prévenir les démarrages accidentels, lors du montage, du transport, des réglages ou des réparations.

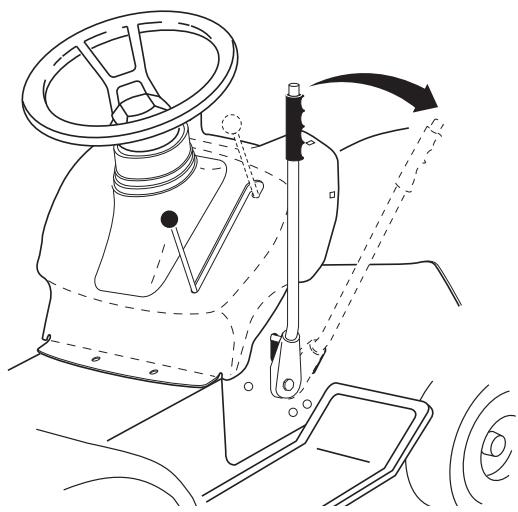

Monter la rallonge d'arbre de direction (1). Positionner le cache sur la colonne de direction. S'assurer que les ergots du cache colonne de direction sont bien clipsés dans les quatre orifices du tableau de bord. Enlevez le manchon de direction du volant de direction et glissez le manchon sur l’arbre de rallonge. Vérifier que les roues avant sont bien alignées droit vers l’avant et positionner le volant sur le moyeu. Positionner la grande rondelle plate, la rondelle frein et le boulon hexagonal 5/16 ème. Visser fortement, Encliqueter le cache volant dans le volant de direction.

A. Vers l'avant du tracteur

6. Borne de batterie

3. Description du fonctionnement.

Emplacement des commandes

1. Interrupteur de commande des phares

3. Pédale de frein et d'embrayage

4. Levier de changement de vitesses

5. Embrayage/débrayage du groupe de coupe

6. Abaissement et relevage du plate au de coupe.

7. Serrure de contact

8. Frein de parking.

1. Interrupteur des phares

La commande des gaz permet de faire varier le régime du moteur et donc la vitesse de rotation des lames. = Régime rapide = Ralenti

3. Pédale d'embrayage et de frein

En appuyant sur cette pédale, la transmission se débraye et le frein entre en action simultanément.

4. Commande de la boîte de vitesses

La boîte de vitesses possèdent des vitesses avant, une position neutre (point mort) et une marche arrière. Le passage des vitesses peut s'effectuer du point mort jusqu'à la vitesse maximale sans s'arrêter sur les rapports intermédiaires. Toutefois il est indispensable d'appuyer sur la pédale d'embrayage (et donc de débrayer) lorsqu'on passe d'un rapport à un autre, quel qu'il soit! Le démarrage du tracteur pouvant intervenir indépendamment de la position du levier de vitesse, il est indispensable de bien vérifier que celui-ci est au point mort avant d'actionner la clef de contact et de démarrer le moteur. REMARQUE! Toujours stopper le tracteur avant de passer de la marche arrière à un rapport de marche avant et inversement. Le passage entre les différents rapports de marche avant ne doit jamais être effectué pendant le déplacement du tracteur. Ne jamais forcer sur le levier lors du passage d'un rapport dans un autre.

5. Commande d'embrayage et de débrayage du

carter de coupe Pousser le levier vers l'avant et le verrouiller pour embrayer le carter de coupe. Les courroies d'entraînement seront alors en tension et les lames commenceront à tourner. Ramener le levier vers l'arrière pour débrayer le carter de coupe, les lames seront alors freinées par le frottement des patins de frein sur les poulies d'entraînement.

6. Relevage et abaissement du carter de coupe

Tirer sur le levier vers l'arrière (1) pour relever rapidement le carter de coupe lors du passage sur une surface accidentée. Pour le transport, le carter de coupe doit être dans sa position la plus élevée (relevé au maximum). Pour cela, tirer le levier vers l'arrière jusqu'à sa butée. Pour abaisser le carter de coupe, tirer légèrement le levier vers l'arrière (1) puis enfoncer le bouton poussoir (2) situé sur le dessus du levier, ramener ensuite le levier vers l'avant (3) en maintenant la pression sur le bouton poussoir.

7. Clé de contact et de démarrage

La clé de contact a quatre positions différentes. OFF Le circuit électrique est coupé (éteint) ROS ON Sécurité Marche Arrière (ROS) branchée Le circuit électrique est fermé (allumé) START Le démarreur du moteur est alimenté Le dispositif de sécurité marche arrière permet de faire fonctionner une faucheuse ou tout autre équipement quand la marche arrière est enclenchée (Voir Section 5 – "Conduite"). ATTENTION! Prima di lasciare la macchina, togliere sempre la chiave.

8. Frein de stationnement

Pour enclencher le frein de stationnement :

1. Enfoncer à fond la pédale d'embrayage/frein.

2. Relever vers le haut le levier du frein de stationnement

et le maintenir dans cette position.

3. Relâcher la pédale d'embrayage/frein. Relâcher le levier

du frein de stationnement qui restera dans sa position verrouillée (en haut). Pour desserrer le frein de parking, il suffit d'enfoncer la pédale d'embrayage/frein pour que le levier du frein de parking soit déverrouillé et qu'il revienne automatiquement dans sa position de repos.

Lorsque le moteur est froid, tirer le bouton de commande du starter avant d'essayer de démarrer. Dès que le moteur a démarré et tourne régulièrement, repousser le bouton de commande.

4. Avant de démarrer. 4. Antes del arranque.

Oil level Nivel de aceite The combined oil refilling cap and the oil stick is accessible when the bonnet is lifted forwards. The oil level in the engine should be checked before each run. Make sure that the tractor is horizontal. Unscrew the oil stick and wipe clean. Replace the oil stick and screw tight. Remove again and check the level. La tapa combinada para el llenado de aceite y para la varilla de nivel queda accesible después de haber levantado hacia adelante el capó del motor. El nivel de aceite del motor debe controlarse cada vez que se pone en marcha. Asegúrese de que la máquina está horizontal. Descenrosque la varilla y séquela. Vuélvala a colocar. Enrósquela. Quítela otra vez y lea el nivel de aceite. Ölstand Der mit dem Meßstab kombinierte Öleinfülldeckel ist nach Aufklappen der Motorhaube zugänglich. Den Ölstand im Motor vor jeder Fahrt prüfen. Dabei darauf achten, daß die Maschine waagrecht steht. Ölmeßstab herausschrauben und abwischen. Meßstab wieder fest einschrauben, nochmals herausnehmen und den Ölstand ablesen. Livello dell’olio Sollevare il cofano per accedere al tappo/asticella dell’olio. Controllare sempre l’olio prima di avviare il motore. La macchina deve essere in piano. Svitare l’asticella e asciugarla. Rimontare e avvitare. Togliere di nuovo e controllare il livello. Niveau d’huile Oliepeil L'orifice de remplissage avec son bouchon/jauge est accessible après basculement du capot moteur vers l'avant. Le niveau d'huile du moteur doit être contrôlé avant chaque utilisation. S'assurer que le tracteur se trouve bien à plat, dévisser le bouchon avec sa jauge, essuyer cette dernière. Remettre en place le bouchon/jauge et le revisser. Attendre quelques secondes et retirer à nouveau la jauge. Contrôler le niveau de l'huile sur la jauge. De gecombineerde olie-bijvuldop en peilstok worden bereikbaar, nadat de motorkap is opengeklapt. Het oliepeil in de motor dient vóór ieder gebruik te worden gecontroleerd. Zorg ervoor dat de maaier horizontaal staat. Schroef de oliepeilstok eruit en maak hem schoon. Schroef de peilstok er opnieuw in. Draai vast en haal hem er weer uit en lees het oliepeil af. Le niveau atteint par l'huile doit se trouver entre les deux repères sur la jauge. Si ce n'est pas le cas, faire l'appoint avec de l'huile moteur SAE 30 jusqu'au repère "maxi" (FULL), jamais au dessus. En hiver, lorsque la température est inférieure à 0°, utilser de l'huile moteur SAE 5W30.

S’assurer que le carte de coupe est en position de transport (en position supérieure) et que le levier pour l’embrayage/débrayage du carte de coupe est en position de débrayage.

Enfoncer complètement la pédale de frein/débrayage. S'assurer que le levier de vitesses est en position neutre.

Amener la clé de contact sur la position "Démarrage" ("START"). REMARQUE! Ne pas laisser tourner le démarreur plus de 5 secondes à chaque fois. Si le moteur ne démarre pas immédiatement, attendre une dizaine de secondes avant d'effectuer une nouvelle tentative. Ponga la llave de encendido en la posición de arranque ”START”. NOTA! No haga funcionar el motor de arranque más de unos 5 segundos a la vez. Si el motor no arranca, espere unos 10 segundos antes de hacer otra tentativa.

Reverse Operation System (ROS) Engine "ON" (Normal Operating) Motor "AN" (Normalbetrieb) Moteur "ON" (Fonctionnement normal) Motor "ON" (Funcionamiento Normal) Motore "ON" (Funzionamento normale) Motor "ON" (normaal functioneren) Sécurité Marche Arrière (ROS) Your tractor is equipped with a Reverse Operation System (ROS). Any attempt by the operator to travel in the reverse direction with the attachment clutch engaged will shut off the engine unless ignition key is placed in the ROS "ON" position. Votre tracteur est équipé d’un dispositif de sécurité de fonctionnement en marche arrière (ROS). Dès que l’opérateur essaie d’enclencher la marche arrière en actionnant l’embrayage de l’équipement , le moteur s’arrête si la clé de contact n’est pas en position ROS "ON" (sécurité marche arrière). ATTENTION! Il est fortement déconseillé de faire marche arrière avec l’embrayage de l’équipement enclenché. Mettre la sécurité ROS en position "ON" pour faire marche arrière avec l’embrayage de l’équipement enclenché uniquement lorsque l’opérateur décide que cette opération est nécessaire pour repositionner le tracteur avec l’équipement enclenché. N’utiliser la faucheuse en marche arrière que si c’est absolument nécessaire.

UTILISATION DU DISPOSITIF DE SECURITE ROS

• Appuyer sur la pédale d’embrayage/frein jusqu’en bas.
• Laisser tourner le moteur et tourner la clé de contact vers la gauche sur ROS "Marche" (ON).
• Regarder en bas et derrière avant de faire marche arrière.
• Enclencher le levier de vitesse sur marche arrière (R) et relâcher lentement la pédale embrayage/frein.
• Quand les manœuvres avec le dispositif ROS sont terminées, tourner la clé de contact vers la droite sur la position Moteur "Marche" (ON). WARNING! Backing up with the attachment clutch engaged while mowing is strongly discouraged. Turning the ROS "ON", to allow reverse operation with the attachment clutch engaged, should only be done when the operator decides it is necessary to reposition the machine with the attachment engaged. Do not mow in reverse unless absolutely necessary.

Conseils pour la tonte

Consigli per il taglio dell’erba Retirer de la pelouse, les pierres et autres objets qui pourraient être propulsés par les lames et devenir ainsi des projectiles dangereux. Localiser et marquer les pierres et autres obstacles fixes afin d'éviter une éventuelle collision pendant la tonte. Commencer par couper assez haut, puis réduire progressivement cette hauteur de coupe jusqu'à obtention du résultat souhaité. Le meilleur résultat de coupe sera obtenu avec un régime de rotation du moteur élevé (Les lames tournent très vite) et une vitesse d'avancement réduite (Le tracteur avance lentement). Si l’herbe n’est pas trop longue, ni trop épaisse, vous pouvez augmenter la vitesse en passant une vitesse supérieure ou en augmentant la vitesse du moteur, sans compromettre le résultat final. Les plus belles pelouses sont celles qui sont tondues souvent. La coupe est plus régulière et l'herbe est mieux répartie sur la surface. Le temps passé pour effectuer la tonte ne sera pas nécessairement plus important, car la vitesse d'avancement pourra être plus élevée sans que l'aspect de la pelouse n'en soit affecté. Eviter de tondre une pelouse mouillée, car la qualité de la coupe ne pourrait être correcte du fait de l'enfoncement des roues du tracteur dans le sol. Nettoyer le carter de coupe, et en particulier le fond, au jet ou au nettoyeur à haute pression, après chaque utilisation. Une raclette peut être utile pour décoller l'herbe fraîche du carter ou de la goulotte d'éjection.

Ne jamais utiliser un tracteur sur des pentes excédant 15°. Les risques de renversement étant alors très importants. Ne jamais rouler parallèlement à la pente du fait des risques de renversement. Toujours rouler perpendiculairement à la pente, aussi bien en montant, qu'en descendant. Ne jamais arrêter ou démarrer un tracteur en pente. ADVERTENCIA!

• Verwijder de ontstekingskabel van de bougie. ATTENTION! Avant toute intervention sur le moteur ou le carter de coupe suivre les instructions ci-dessous:
• Enfoncer la pédale d'embrayage/frein pour verrouiller le frein de stationnement.
• Amener le levier de vitesse en position "Neutre" (point mort).
• Débrancher le câble d'allumage de la bougie.

(1) Capot (2) Connexion des phares Relever le capot, Débrancher les phares, Après s'être placé devant le tracteur, prendre le capot par les côtés, le faire basculer vers l'avant puis le soulever pour le libérer des encoches qui le retiennent au châssis. Pour le remettre en place, repositionner les ergots du capot dans les encoches du châssis. Rebrancher les phares et refermer le capot. Cubierta del motor

• Zorg dat er geen vuil en kaf op en in de tractor zit, zodat de motor niet beschadigd of oververhit raakt.
• Controleer de werking van de remmen. Reinigen Geen water onder hoge druk gebruiken om het voertuig te reinigen. Er kan water in de motor en in de transmissieorganen komen, wat de levensduur van het voertuig verkort. REMARQUE: Le tracteur doit être entretenu régulièrement afin de maintenir ses performances. ATTENTION!Toujours débrancher le fil de la bougie, afin d'éviter tout démarrage accidentel, lors d'une réparation, d'une inspection ou d'une opération de maintenance. Avant chaque utilisation :
• Contrôler le niveau d'huile et lubrifier, si nécessaire, les points d'articulation,
• Vérifier que tous les boulons, écrous et épingles sont en place et solidement fixés,
• Contrôler la batterie, ses cosses et sa mise à l'air libre,
• La recharger doucement à 6 ampères, si nécessaire,
• Nettoyer le filtre à air,
• Nettoyer le tracteur afin d'évacuer la poussière et les brindilles qui risqueraient d'endommager le moteur ou de provoquer un échauffement anormal.
• Vérifier le fonctionnement du frein. Nettoyage N’utilisez pas de nettoyeur haute pression pour le lavage. L’eau pourrait s’infiltrer dans le moteur et abréger ainsi la durée de l’appareil.

POUR CHANGER L’HUILE

PRUDENCE: Si le moteur a tourné pendant une période prolongée juste avant la vidange de l’huile, l’huile sera chaude.

• Glissez le bec de vidange sur le châssis, sous l’orifice de vidange.
• Placez un récipient sous le bec pour récupérer l’huile.
• Dévissez et enlevez le bouchon de vidange à l’aide d’une clé à douille de 1/2 pouce (12 points) (rallonge recommandée).
• Vidangez l’huile à travers le bec de vidange.
• Refermez le bouchon de vidange d’huile ATTENTION: Ne serrez pas excessivement(13 Ft. Lbs. / 18 Nm).

SCHEMA D'ENTRETIEN Consigner les dates d'intervention après chaque opération d'entretien. Selon les besoins Toutes les 8 H Toutes les 25 H Vidange de l'huile moteur Toutes les 50 H Toutes les 100 H Toutes les 200 H

• Bei laufendem Motor mit dem Zündschlüssel auf Stellung Motor "AN" und mit eingehakter Anhängerkupplung sollte jeder Versuch des Fahrers, auf Rückwärtsgang zu schalten, den Motor abschalten.
• Bei laufendem Motor mit dem Zündschlüssel auf Stellung ROS "AN" und mit eingehakter Anhängerkupplung sollte jeder Versuch des Fahrers, auf Rückwärtsgang zu schalten, den Motor NICHT abschalten. Système de détection opérateur et sécurité de marche arrière (ROS) S’assurer que les dispositifs de sécurité (présence opérateur et marche arrière) fonctionnement correctement. Si votre tracteur ne fonctionne pas comme il est décrit plus haut, remédier au problème immédiatement.
• Le moteur ne devrait pas démarrer si la pédale du frein n’est pas complètement appuyée et si l’embrayage de l’équipement n’est pas relâché. VERIFIER LE CAPTEUR DE PRESENCE OPERATEUR :
• Le moteur s’arrêtera chaque fois que l’opérateur se lève de son siège sans avoir d’abord enclenché le frein de stationnement .
• Le moteur s’arrêtera chaque fois que l’opérateur se lève de son siège et que l’embrayage de l’équipement est enclenché.
• L’embrayage de l’équipement ne devrait jamais être enclenché si l’opérateur n’est pas assis dans son siège.

• Le moteur s’arrêtera chaque fois que l’opérateur essaie d’enclencher la marche arrière quand la clé de contact est sur la position Moteur "Marche" (ON) et que l’embrayage de l’équipement est enclenché.
• Le moteur s’arrêtera chaque fois que l’opérateur essaie d’enclencher la marche arrière quand la clé de contact est en position ROS "Marche" (ON) et que l’embrayage de l’équipement est enclenché.

Lames: Pour avoir une bonne qualité de coupe, il est indispensable d'avoir des lames bien affûtées. Changer les lames défectueuse ou tordues. L'affûtage peut se faire avec une lime ou avec une meule. REMARQUE: Il est très important d'affûter en même temps et de façon identique les deux extrémités de la lame pour éviter tout déséquilibrage. POUR RETIRER LES LAMES:

• Relever au maximum la machine pour avoir accès aux lames de coupe.
• Enlevez le boulon de blocage de la lame.

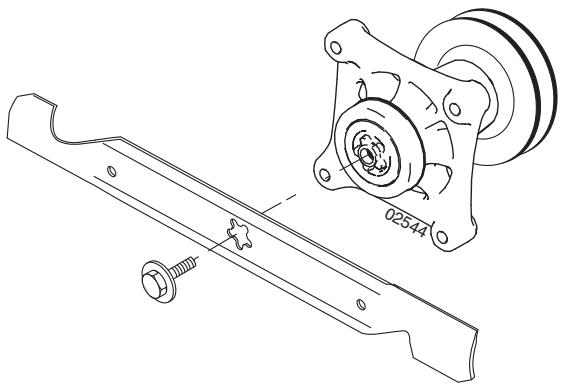

• Mettre en place une lame neuve, ou la lame d'origine réaffutée, avec le tranchant tourné vers le haut (fond du carter de coupe), comme indiqué sur la figure. ATTENTION: Le montage de la lame est correct lorsque son alésage central en forme d' étoile est parfaitement emboîtée sur l'étoile se trouvant à l'extrémité du moyeu.
• Remontez le boulon de blocage de la lame et serrez fortement (62-75 Nm.). ATTENTION: La vis de fixation de la lame est traitée thermiquement en classe 8, bien respecter le couple de serrage. Blades For best results mower blades must be kept sharp. Replace bent or damaged blades. Sharpening can be carried out with a file or grinding disc. NOTE: It is very important that both blades are sharpened equally to avoid imbalance. BLADE REMOVAL:

2. Verificare che il meccanismo del cambio con differenziale

sia in posizione di folle (N) NOTA: Quando le ruote posteriori del trattore si muovono liberamente, il meccanismo del cambio è posizione folle. Quando si tenta di springere manualmente il trattore in avanti, le ruote posteriori dovranno bloccarsi e slittare. Se le ruote posteriore ruotano, significa che necessario sottoporre i frenie a revisione. contattare un o un altro centro assistenza qualificato. Pour vérifier le frein Le tracteur a besoin de plus de cinq (5) pieds pour s’arrêter complètement lorsqu’il est lancé à pleine vitesse et que la vitesse supérieure est engagée, sur une surface en béton sec ou pavée, les freins ont donc besoin d’être entretenus. De rem controleren Als de tractor meer dan vijf (5) voet nodig heeft om te stoppen in de hoogste snelheid in de hoogste versnelling op een vlakke, droge betonnen of geplaveide ondergrond, moet de rem worden nagekeken. Vous pouvez aussi vérifiez le frein en:

1. Stationnant le tracteur sur une surface plate, en béton

sec ou pavée, en appuyant à fond sur la pédale de frein et en engageant le frein de stationnement.

2. Vérifier que la boîte de vitesse est au point mort.

REMARQUE: La boîte de vitesse est au point mort lorsque les roues arrières du tracteur peuvent être manoeuvrées librement. Les roues arrière doivent se verrouiller et patiner si vous essayez de pousser le tracteur à la main vers l’avant. Si les roues arrière tournent, le frein a besoin d’être révisé. Adressez-vous à un service après-vente ou à un mécanicien spécialisé. U kunt ook als volgt de rem controleren:

1. Parkeer de tractor op een vlakke, droge betonnen of

4. Entfernen Sie die beiden hinteren Federklammern (4)

und entfernen Sie die beiden Bolzen. Depose du Carter de Coupe Effectuer l'intervention à partir du côté droit du tracteur.

1. Sortir la courroie d'entraînement de la gorge de la poulie

2. Retirer le petit ressort de tension (2), et décrocher le ressort d'embrayage des lames du coté du boulon servant

d'axe à la poulie d'embrayage.

3. Retirer l'épingle (3), faire glisser le collier et repousser

le guide à l'extrémité de la gaine pour le faire sortir du support.

4. Retirer les deux épingles fixant les bras de suspension

arrière et sortir les bras en tapotant sur leur axe à l'aide d'un marteau.

5. Retirer les épingles (5), (6) et (7) et leur cheville respective.

6. Tirer vers l'arrière le levier de commande de relevage du

7. Sortir le carter de coupe de sous le tracteur.

ATTENTION : Si un outil (accessoire), autre que le carter de coupe, doit être monté sur le tracteur, retirer les biellettes de relevage avant et accrocher le ressort de la commande d'embrayage des lames dans le trou carré du châssis (8).

Mise en place du carter de coupe Pousser le carter de coupe sous le tracteur. Le déflecteur du canal d'éjection doit se trouver du côté droit. La mise en place se fait dans l'ordre inverse de celui de la dépose.

Controleer of de riem binnen alle riemgeleiders ligt. Remplacement de la courroie d'entraînement du carter de coupe

1. Déposer le carter de coupe (voir chapitre précédent).

2. Sortir la courroie d'entraînement des gorges de poulie

en commençant par la poulie du côté gauche du carter de coupe, puis par les autres poulies.

3. Retirer ensuite entièrement la courroie du carter de coupe.

4. Pour la mise en place de la nouvelle courroie, procéder

dans l'ordre inverse. Vérifier que la courroie est correctement positionnée devant tous les guides de courroie.

Réglage du carter de coupe

A. Réglage latéral Vérifier que la pression, dans les quatre pneus, est correct. S'assurer que le tracteur est placé sur une surface plane. Relever au maximum le carter de coupe. Mesurer les distances A et B. Ajuste de la unidad de corte A. En el sentido de la marcha

3. Wenn der richtige Abstand (A) erhalten wird, sind die

Einstellungen mit der Mutter (1) zu sperren. Pour obtenir la coupe la meilleure, le bord avant du carter de coupe (B) doit être situé à 10 mm au-dessous du plan du bord arrière (A).Pour régler la position du bord arrière, procéder de la manière suivante :

1. Desserrer l'écrou (1) sur les biellettes de suspension

avant, droite et gauche, du carter de coupe.

2. Visser les écrous (2) exactement de la même façon sur

les biellettes de suspension avant, droite et gauche.

3. Lorsque la distance (A) est correcte, verrouiller ce réglage

en resserrant l'écrou (1). Para obtener el mejor resultado de corte, el extremo delantero (B) de la unidad de corte ha de estar unos 10 mm (0,375") más bajo que el extremo posterior (A). Ajustar de la manera siguiente para elevar el extremo posterior:

• Um eine Seite des Mähwerks abzusenken, die Hubstangen -Stellmutter auf der jeweiligen Seite lösen. HINWEIS: Drei volle Umdrehungen der Stellmutter verändern die Höhe des Mähwerks um etwa 3 mm (1/8"). Nach der Einstellung die Abstände erneut prüfen. REGLAGE TRANSVERSAL Relever le carter de coupe au maximum. A partir du milieu de chaque extrémités latérales du carter de coupe, mesurer la distance du bord du carter par rapport au sol .
• La distance (A) doit être la même des deux côtés à 6 mm près.
• Si un réglage est nécessaire, ne l'effectuer que d'un seul côté en se référant à l'autre côté.
• Abaisser ou soulever un côté du carter de coupe en ajustant la position de l'écrou de réglage de ce côté. REMARQUE : A trois tours complets de l'écrou de réglage correspond une variation de la hauteur au-dessus du sol, du carter de coupe, de 0,3 cm.
• Contrôler à nouveau la distance au sol après chaque opération de réglage.

La mise en place d'une courroie se fait dans l'ordre inverse de la dépose. Vérifier que la courroie est bien positionnée devant tous les guides de courroie. Utiliser exclusivement une courroie d'origine lors d'un remplacement. Replacement of drive belt Dismantle the cutting unit as described previously Engage the parking brake and work off the belt upwards from the pulley (1), the clutch pulley (2) and the engine's drive wheel (3). Work off the belt upwards from the pulley at the rear axle (4). El montaje se hace en el orden inverso al desmontaje. Controlar que la correa se halla por dentro de todas las guías. Montar únicamente correas originales. Auswechsein des Treibriemens Mähaggregat ausbauen. Feststellbremse ansetzen und den Riemen vom Laufrad (1), dem Kupplungsriemenrad (2) und dem Motorantriebsrad (3) abbauen. Riemen von der Riemenscheibe an der Hinterachse abheben (4). Il montaggio avviene in ordine inverso. Controillare che la cinghia sia dietro ai guida-cinghia. Usare solo cinghie originali! De montering vindt in omgekeerde volgorde plaats als de demontering. Controleer of de snaar binnen alle riem-geleiders ligt. Gebruik uitsluitend originele riemen bij vervanging! Remplacement de la courroie d'entraînement Désaccoupler le carter de coupe et le sortir de sous le tracteur comme indiqué précédemment. Serrer le frein de stationnement et retirer la courroie d'entraînement de la poulie (1), puis de la poulie de tension (2) et de la poulie motrice (3). Enfin, sortir la courroie, par l'arrière, à partir de la poulie (4) située sur le carter de transmission.

La boîte de vitesse mécanique doit se trouver au point mort lorsque le levier de changement de vitesse se trouve dans l'encoche de position neutre (N). Le réglage de la position du levier est effectué en usine ; toutefois, un nouveau réglage peut s'avérer nécessaire, procéder alors de la façon suivante:

• Vérifier que la boîte de vitesse est au point mort. REMARQUE : La boîte de vitesse est au point mort lorsque les roues arrières du tracteur peuvent être manoeuvrées librement.

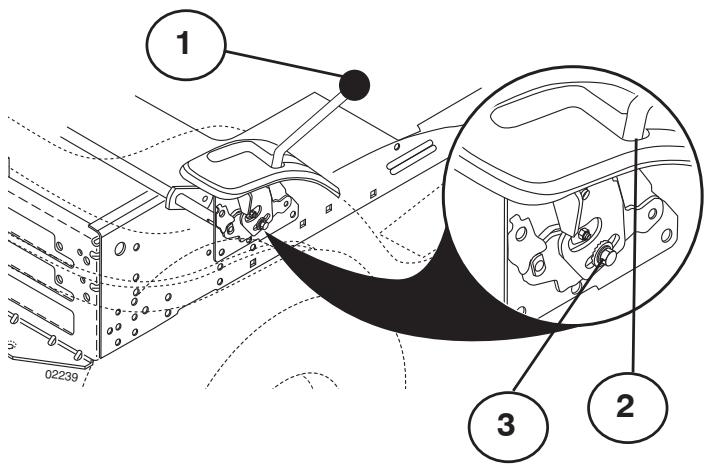

• Desserrer la vis de réglage (3) située à l'avant de la roue arrière droite.
• Positionner le levier de changement de vitesse dans l'encoche de position neutre (N).
• Resserrer à fond la vis de réglage (3). REMARQUE : Mettre le carter de coupe en position basse afin de dégager un peu plus d'espace pour effectuer ce réglage.

1. Levier de changement de vitesse

7. Recherche des pannes. 7. Búsqueda de averías.

Le moteur ne démarre pas

1. Manque de carburant dans le réservoir.

2. Bougie d'allumage défectueuse.

3. Le câblage de la bougie d'allumage défectueux.

4. Il y a des impuretés dans le carburateur ou dans le circuit

du carburant. El motor no arranca

4. Hay suciedad en el carburador o en el tubo de combustible.

Le démarreur n'entraîne pas le moteur

1. La batterie est déchargée.

2. Mauvais contact entre les cosses des câbles de batterie

et les bornes de la batterie.

3. Le levier de commande d'embrayage/débrayage n'est

pas en bonne position.

4. Le fusible principal est hors d'usage.

5. Le contacteur de démarrage est endommagé.

6. Le contacteur de sécurité sur la pédale d'embrayage/

frein est défectueux ou endommagé.

7. La pédale d'embrayage/frein n'est pas suffisamment

enfoncée. El motor de arranque no hace girar al motor

7. Hay suciedad en el tubo de combustible.

Le moteur ne tourne pas régulièrement

1. Un rapport de vitesse trop élevé est enclenché.

2. La bougie est défectueuse.

3. Le carburateur est mal réglé.

4. Le filtre à air est colmaté.

5. La mise à l'air libre du réservoir est bouchée.

6. Le réglage de l'allumage est incorrect.

7. Il y a des impuretés dans le circuit de carburant.

Falta potencia en el motor

4. Carburador mal ajustada.

Le moteur manque de puissance

1. Le filtre à air est colmaté.

2. La bougie d'allumage est défectueuse

3. Il y a des impuretés dans le circuit de carburant.

4. Le carburateur est mal réglé.

El motor se calienta

1. Le moteur est en surcharge.

2. La prise d'air ou les ailettes de refroidissement sont

3. La turbine de refroidissement est endommagée.

4. Le niveau d'huile est trop bas ou il n'y a pas d'huile dans

5. Le réglage de l'allumage est incorrect.

6. La bougie d'allumage est défectueuse.

La batería no se carga

3. Mal contacto entre los bornes de la batería y los

cables. La batterie ne charge pas

1. Le fusible est hors d'usage.

2. Une ou plusieurs cellules sont endommagées.

3. Mauvais contact entre les bornes de la batterie et les

cosses des câbles de batterie. No funciona el alumbrado

3. Cortocircuito en el cable.

L'éclairage ne fonctionne pas

1. Les ampoules sont grillées.

2. L'interrupteur de commande est défectueux.

3. Il y a un court circuit dans le faisceau de raccordement.

dañadas o por defecto de equilibrado después del afilado. Le tracteur vibre

1. Les lames de coupe sont mal fixées ou mal positionnées.

2. Le moteur est mal fixé.

3. Un déséquilibre est apparue à la suite de l'endommagement

d'une ou de plusieurs lames de coupe ou à la suite d'un mauvais affûtage. Coupe irrégulière

1. Mauvais affûtage des lames de coupe.

2. Le carter de coupe n'est pas à l'horizontale.

3. L'herbe est haute et humide.

4. L'herbe est accumulée sous le carter de coupe.

5. La pression de gonflage des pneumatiques n'est pas

identique du côté droit et du côté gauche.

6. Le rapport de vitesse enclenché est trop élevé.

7. La courroie d'entraînement du carter de coupe patine.

• Remove the battery. Recharge and store it in a cool, dry place. Protect the battery from low temperatures.
• The machine should be stored indoors in a dry, dust-free place. Suivre la procédure suivante une fois la saison terminée:
• En fin de saison, suivre la procédure suivante pour le remisage. N’utilisez pas de nettoyeur haute pression pour le lavage. L’eau pourrait s’infiltrer dans le moteur et abréger ainsi la durée de l’appareil.
• Nettoyer l'ensemble de la machine et plus particulièrement l'intérieur du carter de coupe.
• Effectuer les retouches de peinture qui s'avèreraient nécessaires afin d'éviter la corrosion.
• Retirer la bougie d'allumage et verser une cuillère à soupe d'huile dans le moteur. Faire tourner le moteur à la main pour répartir l'huile et remettre la bougie en place.
• Déposer la batterie et la remisée dans un endroit frais après l'avoir rechargée. La protéger des grands froids.
• Remiser la machine à l'abri dans un endroit sec et protégé de la poussière. WARNING! ATTENTION! Never use gasoline when cleaning. Use degreasing detergent and warm water instead. Ne jamais utiliser d'essence pour effectuer le nettoyage. Utiliser un détergent du commerce et de l'eau chaude. Service Entretien et réparations When ordering, we need the following information: Date of purchase, model, type and serial number of the mower. Always use original spare parts. Contact your local dealer of distributor for warranty service and repairs. Pour commander des pièces de rechange, indiquer le nom du modèle, sa version, l'année d'achat, l'année de fabrication et le numéro de série de la machine. Prendre contact avec le revendeur local pour les révisions sous garantie et pour les réparations. Toujours utiliser des pièces de rechange d'origine. Nach Saisonende sollten folgende Massnahmen ergriffen werden:
• Die gesamte Maschine reinigen, besonders unter den Mähdeckel. Verwenden Sie für die Reinigung keine Hochdruckreinigungsgeräte. Das Wasser könnte in den Motor oder das Getriebe eindringen und die Lebensdauer der Maschine verkürzen.
