K 970 - Scie à béton HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie à béton thermique
Modèle	HUSQVARNA K 970 / K 970 Rescue
Cylindrée	93,6 cm³
Alésage x Course	56 mm x 38 mm
Puissance max	4,8 kW à 9000 tr/min
Régime de ralenti	2700 tr/min
Régime d'emballement max recommandé	9300 tr/min
Bougie	Champion RCJ 6Y / NGK BPMR 7A (écartement 0,5 mm)
Carburateur	Walbro RWJ5
Capacité du réservoir de carburant	1,0 litre
Poids (sans carburant ni disque)	10,6 kg (disque 300 mm) / 11,0 kg (disque 350 mm) / 11,8 kg (disque 400 mm)
Disques compatibles	Abrasifs (jusque 300 mm), diamant (jusque 400 mm), lames dentées/à plaquettes (K 970 Rescue uniquement)
Vitesse périphérique max du disque	80 m/s (disque 300 mm) / 100 m/s (disques 350 et 400 mm)
Niveau de pression sonore (au niveau de l'oreille)	102 dB(A)
Niveau de puissance sonore garanti Lwa	116 dB(A)
Vibrations équivalentes (poignée avant)	3,9 - 4,3 m/s² selon disque
Vibrations équivalentes (poignée arrière)	3,9 - 4,7 m/s² selon disque
Technologies moteur	X-Torq®, Active Air Filtration™, SmartCarb™, Dura Starter™, EasyStart, pompe à carburant
Alimentation	Mélange essence-huile 2 temps (rapport 1:50 avec huile Husqvarna)
Entretien courant	Nettoyage extérieur, contrôle et remplacement du filtre à air, contrôle de la bougie, tension de courroie
Sécurité	Blocage de l'accélération, bouton d'arrêt, protection du disque, système anti-vibrations, silencieux
Pièces détachées	Pièces d'origine Husqvarna, disques de coupe, filtres, bougies, courroies
Réparabilité	Entretien simple par l'utilisateur; réparations complexes par un atelier agréé
Utilisation recommandée	Découpe du béton, métal, asphalte, roche ; K 970 Rescue pour missions de secours

FOIRE AUX QUESTIONS - K 970 HUSQVARNA

Quel carburant utiliser pour la K 970 ?

Utilisez un mélange d'essence sans plomb (indice d'octane min. 90) et d'huile deux temps. Avec l'huile HUSQVARNA, le rapport est de 1:50 (2%). Avec d'autres huiles conformes JASO FB/ISO EGB, utilisez un rapport 1:33 (3%). Préparez le mélange dans un bidon homologué et agitez soigneusement avant chaque remplissage.

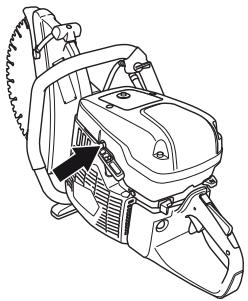

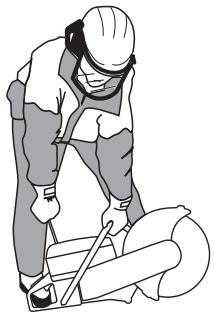

Comment démarrer la scie à béton K 970 ?

Assurez-vous que le bouton d'arrêt est en position marche. Activez le décompresseur. Si le moteur est froid, tirez le starter complètement. Appuyez plusieurs fois sur la pompe à carburant (au moins 6 fois). Saisissez la poignée avant, placez le pied droit sur la poignée arrière et tirez la corde du lanceur énergiquement. Une fois démarré, accélérez à fond pour désactiver le starter.

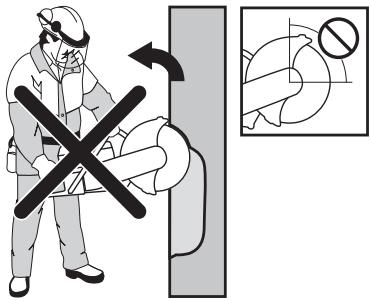

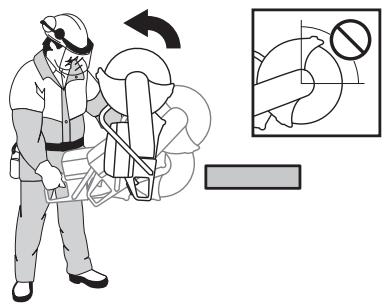

Qu'est-ce qu'un rebond et comment l'éviter ?

Le rebond est un mouvement violent vers le haut de la machine, pouvant causer des blessures graves. Il se produit lorsque la lame se pince ou se coince dans la zone de rebond (quart supérieur du disque). Pour l'éviter : utilisez toujours le quart inférieur du disque pour couper, soutenez la pièce pour que l'entaille reste ouverte, et ne coupez jamais avec le côté du disque. Soyez particulièrement prudent lors de la découpe de tubes.

Quels équipements de protection dois-je porter ?

Portez obligatoirement un casque avec visière ou lunettes de protection (normes ANSI Z87.1 ou EN 166), un protecteur d'oreilles, un masque respiratoire homologué, des gants solides, des vêtements ajustés et des bottes à coquille d'acier avec semelle antidérapante. Gardez un extincteur et une trousse de premiers secours à portée de main.

Puis-je utiliser un disque abrasif avec de l'eau ?

Non, n'utilisez jamais d'eau avec des disques abrasifs. L'exposition à l'eau ou à l'humidité altère la résistance du disque et augmente le risque de rupture. Pour la découpe à l'eau, utilisez uniquement des lames diamant conçues pour le refroidissement à l'eau. Les lames diamant pour découpe à sec peuvent aussi être utilisées sans eau, mais il faut les laisser refroidir régulièrement.

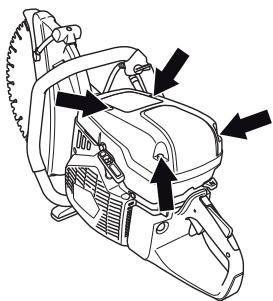

Comment entretenir le filtre à air ?

Vérifiez le filtre à air uniquement si la puissance du moteur diminue. Pour le changer, desserrez les vis du couvercle, retirez le filtre usagé et remplacez-le par un neuf. Ne nettoyez pas et ne rincez pas le filtre à air à l'air comprimé, car cela l'endommagerait. Un filtre obstrué réduit les performances et peut endommager le moteur.

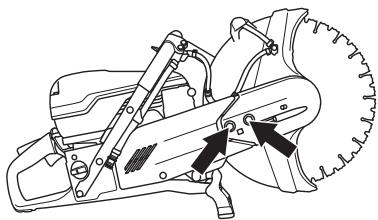

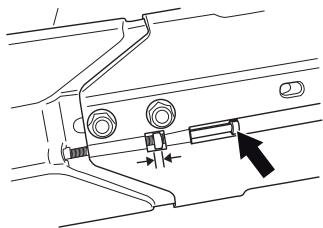

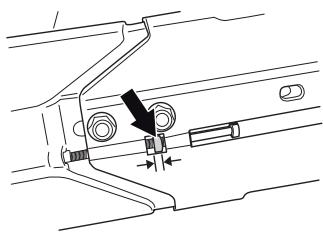

Quelle est la tension correcte de la courroie d'entraînement ?

La tension est correcte lorsque l'écrou carré du tendeur est positionné à l'opposé du repère sur le carter de courroie. Pour régler, desserrez les écrous du bras de coupe, vissez la vis de réglage jusqu'à aligner l'écrou avec le repère, puis resserrez les écrous. Une courroie neuve doit être retendue après un ou deux pleins de carburant.

Puis-je utiliser la K 970 pour découper du plastique ?

Ne découpez jamais de plastique avec une lame diamant. La chaleur générée fait fondre le plastique qui colle à la lame, provoquant des rebonds dangereux. Pour le plastique, utilisez un disque abrasif adapté (par exemple un disque béton). Suivez toujours les recommandations du fabricant pour le matériau à couper.

Comment ranger et transporter la scie ?

Avant le transport et le rangement, retirez toujours le disque de coupe de la machine. Rangez les disques au sec, à l'abri du gel, sur une surface plane (surtout les disques abrasifs). Le carburant doit être stocké dans un bidon homologué, loin de toute source d'étincelles. Pour le remisage prolongé, videz le réservoir de carburant et consultez une station-service pour l'élimination du carburant résiduel.

Quelle est la durée de vie typique d'une lame diamant ?

La durée de vie dépend du matériau coupé, de la pression d'avance et de l'entretien. Une lame diamant bien utilisée peut durer plusieurs dizaines d'heures de coupe. Pour prolonger sa durée, utilisez une pression d'avance modérée, affûtez la lame en coupant du grès ou de la brique si elle devient émoussée, et évitez la surchauffe en laissant la lame tourner librement régulièrement. Le refroidissement à l'eau augmente également sa longévité.

MODE D'EMPLOI K 970 HUSQVARNA

Manuel d'utilisation

K 970

K 970 Rescue

Lisez attentivement et assimilez le manuel d'utilisation avant d'utiliser la machine.

French

Symboles sur la machine:

AVERTISSEMENT! La machine utilisée de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant causer des blessures graves voire mortelles à l'utilisateur et aux autres personnes générées.

Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

Utiliser les équipements de protection personnelle. Voir au chapitre "Équipement de protection personnelle".

Ce produit est conforme aux directives CE en vigueur.

AVERTISSEMENT! Au cours de la découpe, la poussière généree peut occasionner des blessures si elle est aspirée. Utiliser une protection respiratoire approuvée. Éviter d'inhaler des vapeurs d'essences et des gaz d'échéppement. Veiller à-disposer d'une bonne ventilation.

AVERTISSEMENT! Les rebonds peuvent être soudains, rapides et violents et peuvent générer des blessures pouvant être mortelles. Lire et assimiler les instructions du manuel avant d'utiliser la machine.

AVERTISSEMENT! Les étincelles du disque de coupe peuvent provoquer un incendie en cas de contact avec des matières inflammables tels que l'essence, le bois, l'herbe sèche.

Émissions sonores dans l'environnement selon la directive de la Communauté française. Les émissions de la machine sont indiquées au chapitre Caracteristique techniques et sur les autocollants.

Les autres symboles/autocollants
prisesents sur la machine concernent des exigences de
certification specifiques a certains marchés.

Explication des niveaux d'advertissement

Il existe trois niveaux d'advertissement.

AVERTISSEMENT!

AVERTISSEMENT! Symbole utilisé en cas de risque de blessures très graves ou de mort pour l'utilisateur ou de dommages pour les environns si les instructions du manuel ne sont pas suivies.

REMARQUE!

REMARQUE! Symbole utilisé en cas de risque de blessures pour l'utilisateur ou de dommages pour les environns si les instructions du manuel ne sont pas suivies.

ATTENTION!

ATTENTION! Symbole utilisé en cas de risque de dommages pour les matériaux ou la machine si les instructions du manuel ne sont pas suivies.

Sommaire

EXPLICATION DES SYMBOLES

Symboles sur la machine: 2
Explication des niveaux d'ajretissement 2

SOMMAIRE

Sommaire 3

PRÉSENTATION

Cher client, 4
Fonctions 4

PRÉSENTATION

Quels sont les composants de la découpeuse - K 970 ? 5

PRESENTATION

Quels sont les composants de la découpeuse - K 970
Rescue? 6

EQUIPEMENT DE SECURITE DE LA MACHINE

Généralités 7

DISQUES DÉCOUPEURS

Généralités 9

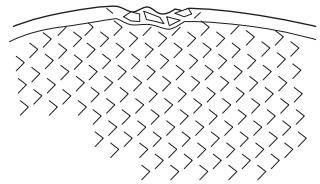

Disques abrasifs 9
Lamesdiamant 10

Lames dentées, lames à plaquettes et situations

d'urgence 10

Transport et rangement 10

MONTAGE ET RÉGLAGES

Généralités 11

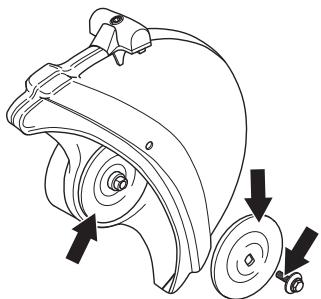

Contrôle de l'arbre d'entrainment et des rondelles
d'accouplement 11

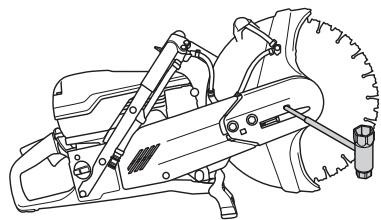

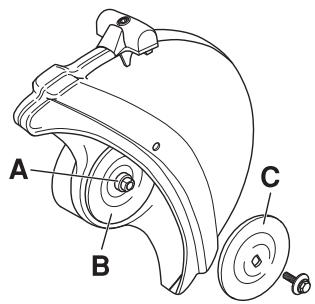

Montage du disque découpeur 11
Protection du disque découpeur 11

MANIPULATION DU CARBURANT

Généralités 12
Carburant 12
Remplissage de carburant 13
Transport et rangement 13

COMMANDE

Équipement de protection 14
Instructions generales de sécurité 14
Transport et rangement 18

DÉMARRAGE ET ARRÊT

Avant le démarrage 19
Démarrage 19
Arrêt 20

ENTRETIEN

Généralités 21
Scheme d'entretien 21
Nettoyage 22
Contrôle fonctionnel 22

CHARACTERISTIQUES TECHNIQUES

Caracteristiques techniques 26
Équipment de découpe 26
Assurance de conformité UE 27

Cher client,

Nous vous remercions d'avoir choisi un produit Husqvarna!
Nous espérons que cette machine vous donnera toute satisfaction et qu'elle vous accompagnera pendant de longues années. L'achat de l'un des nos produits garantit une assistance professionnelle pour l'entretien et les réparations. Si la machine n'a pas été achetée chez l'un de nos revendeurs autorisés, demandez l'adresse de l'atelier d'entretien le plus proche.

Ce mode d'emploi est précieux. Veiliez à ce qu'il soit toujours à portée de main sur le lieu de travail. En suivant les instructions qu'il contient (utilisation, révision, entretien, etc.), il est possible d'allonger considérablement la durée de vie de la machine et d'augmenter sa valeur sur le marché de l'occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d'utilisation au nouveau contrôle.

Plus de 300 ans d'innovation

Husqvarna AB est une entreprise suédoise qui a vu le jour en 1689 lorsque le roi Karl XI décida de construire un arsenal pour la fabrication des mousquets. À l'époque, les compétences en ingénieerie à la base du développement de certains des produits leaders du marché mondial dans des domaines tels que les armes de chasse, les vélos, les motorcycles, l'électroménager, les machines à coudre et les produits d'extérieur, étaient déjà solides.

Husqvarna est le premier fournisseur mondial de produits motorisés pour utilisement en extérieur dans la foresterie, l'entretien de parcs, de pelouses et de jardins, ainsi que d'équipements de coupe et d'outils diamant destinés aux industries de la construction et de la pierre.

Responsabilité de l'utilisateur

Il est de la responsabilité du propriétaire/de l'employeur de s'assurer que l'utilisateur possède les connaissances nécessaires pour manipuler la machine en toute sécurité. Les responsables et les utilisateurs doivent avoir lu et compris le Manuel d'utilisation. Ils doivent avoir conscience :

• Des instructions de sécurité de la machine.
• Des diverses applications de la machine et de ses limites.
• De la façon dont la machine doit être utilisée et entretenue.

La législation nationale peut reglementer l'utilisation de cette machine. Recherche la législation applicable dans le lieu où vous travailliez avant d'utiliser la machine.

Droit de réserve du fabricant

Toutes les informations et toutes les données indiquées dans ce manuel d'utilisation étaient valables à la date à laquelle ce manuel a été porté à l'impression.

Husqvarna AB travaille continuèlement au développement de ses produits et se réserves le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

Fonctions

Les produits Husqvarna se distinguent par des valeurs telles que la haute performance, la fiabilité, la technologie innovante, les solutions techniques de pointe et les considérations environnementales.

Certaines des caractéristiques uniques de votre produit sont décrites ci-dessous.

Active Air Filtration™

Épuration centrifuge de l'air en trois étapes pour une durée de vie supérieure et un entretien moins liéquent.

SmartCarb™

Un filtré compensateur automatique intégrémentier une puissance élevée et réduit la consommation en carburant.

Dura StarterTM

Unité du lanceur étanche à la poussière, où le ressort de rappel et le palier de poulie sont collés, ce qui rend l'entretien du lanceur quasi-inutile et accroît encore davantage la fiabilité.

X-Torq®

Le moteur X-Torq® apporte un couple encore plus accessible pour une gamme de vitesses encore plus large, et donc une capacité de découverte maximale. X-Torq® réduit la consommation en carburant de jusqu'à 20% et les émissions de jusqu'à 60%.

EasyStart

Le moteur et le lanceur sont conçus de façon à assurer un démarrage rapide et facile de la machine. Réduit la résistance à la traction dans la corde du lanceur de jusqu'à 40%. (Réduit la compression au démarrage.)

Pompe à carburant

Lorsque l'on appuie sur la pompe d'amorçage, le carburant est pompé par le carburateur. Moins de tractions sont nécessaires pour le démarrage, ce qui signifie que la machine est plus simple à démarrer.

DEX

Kit de découvert à l'eau à faible aspersion pour une manipulation efficace des poussières.

Système anti-vibrations efficace

Bras et aiguilles de rechange pour les amortisseurs de vibrations efficaces.

Poignée de lanceur spécialément conçue (K 970 Rescue)

Poignée de lanceur spécialément conçue, avec de la place pour des gants écais.

Courroie de transport ajustable (K 970 Rescue)

Courroie de transport ajustable pour une parfaite liberté de mouvement.

Protège-disque chrome (K 970 Rescue)

Le protège-disque chromé, visible dans la fumée et les pulverisations d'eau, permet un meilleur contrôle de la fraise.

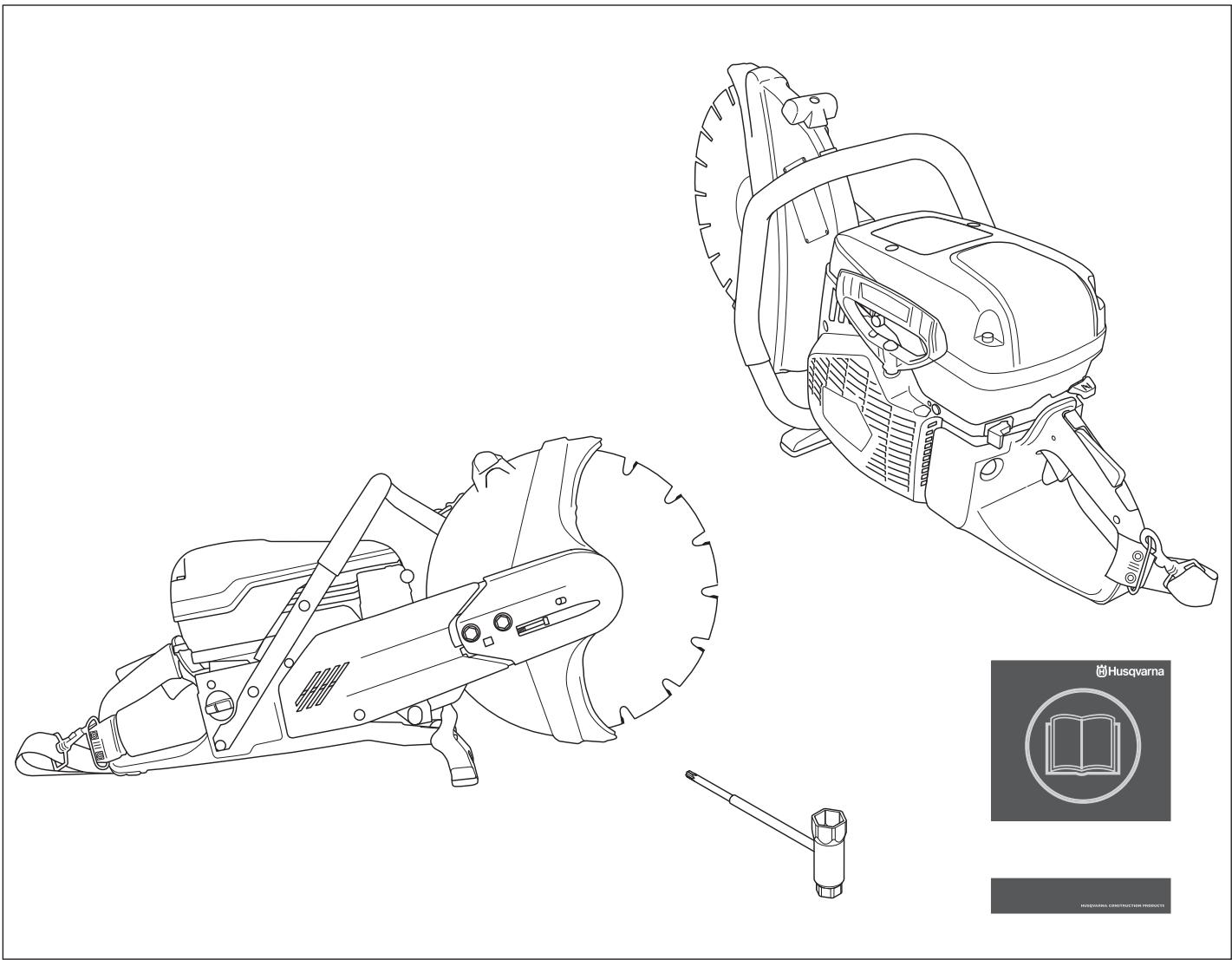

Quels sont les composants de la découverte - K 970 ?

1 Poignée avant
2 Robinet d'eau
3 Autocollant d'advertissement
4 Carter de filtré à air
5 Capot de cylindre
6 Starter
7 Blocage de l'accelération
8 Commande de l'accelération
9 Pompe a carburant
10 Bouton d'arrêt
11 Poignée de lanceur
12Lanceur
13 Décompresseur

14 Silencieux
15 Poignée de réglage pour protection
16 Protection du disque découpeur
17 Réservoir d'essence
18 Raccordement d'eau avec filtré
19 Protection de la courroie
20 Plaque signalétique
21 Bras de coupe
22 Tendeur de courroie
23 Unité de coupe
24 Disque de découvert
25 Clé universelle
26 Manuel d'utilisation

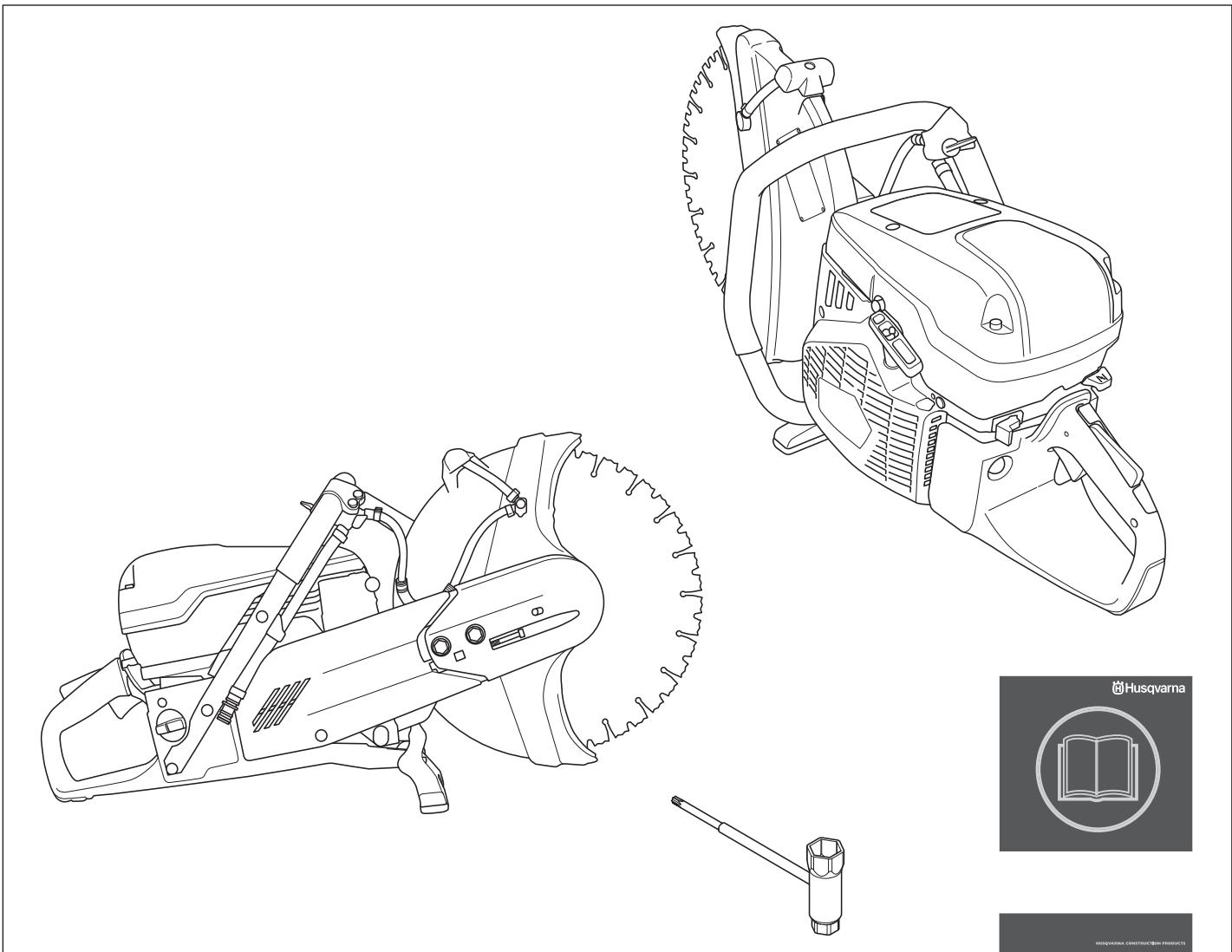

Quels sont les composants de la découverte - K 970 Rescue?

1 Poignée avant
2 Robinet d'eau
3 Autocollant d'advertissement
4 Carter de filtré à air
5 Capot de cylindre
6 Starter
7 Blocage de l'accelération
8 Commande de l'accelération
9 Pompe a carburant
10 Bouton d'arrêt
11 Poignée de lanceur
12 Décompresseur
13Lanceur

14 Silencieux
15 Poignée de réglage pour protection
16 Protection du disque découpeur
17 Réservoir d'essence
18 Harnais
19 Protection de la courroie
20 Plaque signalétique
21 Bras de coupe
22 Tendeur de courroie
23 Unité de coupe
24 Disque de découvert
25 Clé universelle
26 Manuel d'utilisation

Généralités

AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Si les contrôle ne donnent pas de résultat positif, confier la machine à un atelier spécialisé.

Le moteur doit être éteint et le bouton d'arrêt en position STOP.

Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintainir en bon état.

Blocage de l'accelération

Le blocage de l'accelération est donc pour empêcher toute activation involontaire de la commande de l'accelération. Lorsque le blocage (A) est enforcé, la commande de l'accelération est embrayée (B).

Le blocage reste enforcé tant que la commande d'accelération est sollicitée. Lorsque la poignée est relachée, la gachette d'accelération et le blocage de l'accelération retrouvent leurs positions initiales. Ceci s'effectue à l'aide de deux systèmes de retard par ressorts, indépendants l'un de l'autre. En position initiale, la gachette d'accelération est automatiquement bloquée au régime de ralenti.

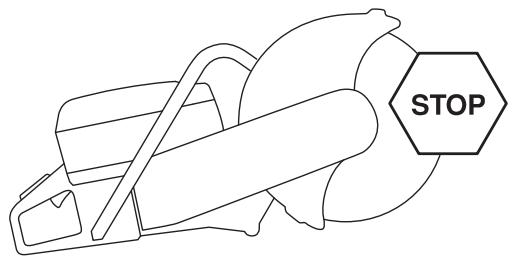

Vérification du blocage de la commande d'accelération

• Vérifier d'abord que la commande de l'accélération est bloquée en position de ralenti quand le blocage de l'accélération est en position initiale.

• Appuyer sur le blocage de l'accelération et vérifier qu'il revient de lui-même en position initiale quand il est relachué.

• Vérifier que le blocage de l'accelération, la commande d'accelération et leurs ressorts de rappel fonctionnent correctement.

• Demarrer la découpeuse et donner les pleins gaz. Relâcher la commande de l'accelération et contrôle que le disque découpeur s'arrête et qu'il demeure immobile. Si le disque découpeur tourne quand la commande est en position de ralenti, il convient de contrôle le réglage du ralenti du carburateur. Voir les instructions au chapitre « Entretien »

Bouton d'arrêt

Le bouton d'arrêt est utilisé pour arrêter le moteur.

Vérification du bouton d'arrêt

• Mettre le moteur en marche et s'assurer qu'il s'arrête lorsque le bouton d'arrêt est amné en position d'arrêt.

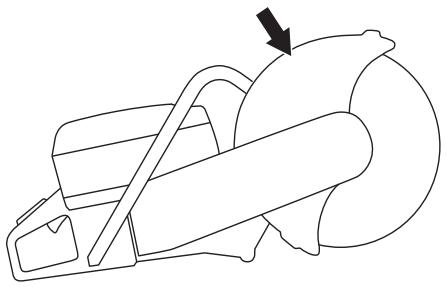

Protection du disque découvert

AVERTISSEMENT! Toujours contrôle que la protection est montée correctement avant de démarrer la machine.

Ce protecteur est placé au-dessus du disque découvert et a pour fonction d'empêcher que des éclats de disque ou de matériel découpe ne soient projétés en direction de l'utilisateur.

Contrôle de la protection du disque découpeur

• Contrôler que le protège-lame au-dessus du disque découvert ne présente pas de fissures ou autres dommages. Le replacer s'il est endommagé.
• Contrôler également si le disque découvert est correctement monté et qu'il ne présente aucun dommage. Un disque découvert endommagé peut cause des blessures.

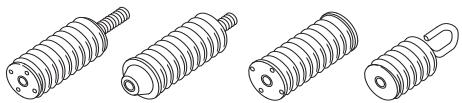

Système anti-vibrations

AVERTISSEMENT! Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujéttes à des troubles cardio-vasculaires. Consultez un médecin en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être: engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modification epidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Ces symptômes peuvent être accentués par le froid.

• La machine est équipée d'un système anti-vibrations concu pour assurer une utilisation aussi comfortable que possible.
• Le système anti-vibrations réduit la transmission des vibrations de l'unité moteur/l'équipement de coupe à l'unité que constituent les poignées. Le corps du moteur, y compris l'équipement de coupe, est suspendu à l'unité poignées par l'intémédiaire de blocs anti-vibrants.

Vérification du système anti-vibrations

AVERTISSEMENT! Le moteur doit être éteint et le bouton d'arrêt en position STOP.

• Contrôler régulierement les éléments anti-vibrations afin de détecter toute éventuelle fissure ou déformation. Les replacer s'ils sont endommages.
• S'assurer de la bonne fixation des éléments antivibrations entre l'unité moteur et l'ensemble poignée.

Silencieux

AVERTISSEMENT! N'utilisez jamais une machine sans silencieux ou avec un silencieux defectieux. Si le silencieux est defectieux, le niveau sonore et le risque d'incendie augmentent considérablement. Veillez à disposer des outils nécessaires à l'extinction d'un feu.

Un silencieux devient très chaud en cours d'utilisation et le reste après l'arrêt. Cela est également vrai pour le régime au ralenti. Soyez très attentif aux risques d'incendie, rundout quand vous manipulez des gaz et/ou des substances inflammables.

Le silencieux est unconçu pour réduire au maximum le niveau sonore et détourner les gaz d'éché+pement loin de l'utilisateur.

Contrôle du silencieux

Contrôler régulierrement que le silencieux est entier et qu'il est attaché correctement.

Généralités

AVERTISSEMENT! Un disque de coupe peut se briser et blesser gravement l'utilisateur.

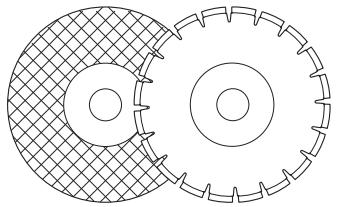

Il existe deux modèles de disques découvertes: les disques abrasifs et les lames diamant.

• Des disques découleurs de haute qualité sont souvent plus économiques. Les disques découleurs de qualité inférieure ont souvent des capacités de coupe moindre et une durée de vie inférieure; ici résultat en un coût plus élevé par rapport à la quantité de matériel découpé.
• Veiller à utiliser le coussinet correspondant au disque découverteur monté sur la machine. Voir au chapitre Montage du disque découverteur.

Disques découvertes appropriés

Disques de découpe	K 970	K 970 Rescue
Disques abrasifs	Oui*	Oui*
Lames diamant	Oui	Oui
Lames dentées	Non	Oui**

*Sans eau

**Voir les instructions à la section « Lames dentées, lames à plaquettes et situations d'urgence »

Disques découvertes pour matériaux divers

AVERTISSEMENT! Ne jamais utiliser un disque de coupe avec un matériel différent de celui pour lequel il est créé.

La découpe de plastique avec une lame diamant peut provoquer des rebonds quand le matériel fond sous la chaleur produit lors de la coupe et colle à la lame. Ne découpez jamais de matérielux plastiques avec une lame diamant!

Suivez les instructions fournies avec le disque découvert concernant l'adaptation du disque à diverses applications, ou demandez conseil à votre revendeur en cas de doute.

	Béton	Métal	Plastique	Fonte
Disques abrasifs	X	X	X	X
Lames diamant	X	X*		X*

• REMARQUE! Disques spécialisés uniquement.

Machines manuelles à vitesse élevé

AVERTISSEMENT! Ne jamais utiliser un disque de découverte d'une vitesse de rotation inférieure à celle de la découverte. Utilisez uniquement des disques découvertes concus pour des découvertes manuelles à grande vitesse.

• Nos disques et lames sont conçus pour des découpeuses portatives à grande vitesse.
• Le disque de découpe doit être marquéd'un régime similaire ou supérieur à celui indiqué sur la plaque signalétique de la machine. Ne jamais utiliser un disque de découpe dont le marquage indique un régime inférieur à celui indiqué sur la plaque signalétique de la machine.

Vibration de disque

• Le disque peut ne plus être rond et vigorer si une pression d'avance trop élevé est appliquée.
• Une pression d'avance plus faible peut réduire les vibrations. Sinon, replacer le disque.

Disques abrasifs

• Le matériel coupant d'un disque abrasif consiste en grains abrasifs agglomerés par un liant organique. Les disques dits "renforcés" ont un tissu ou filament résistant à la rupture complète à la vitesse maximale de travail au cas où le disque viendrait à être fendu ou endommagé.
• Les performances d'un disque dépendent du type et de la dimension des particules abrasives, ainsi que de la nature et de la durée du liant.
• S'assurer que le disque ne comporte pas de félures ou autres dommages.

• Tester le disque abrasif en l'accrochant sur un doigt et en le frappant doucement avec le manche d'un tournevis ou un objet similaire. Si le disque ne produit pas un son clair et plein, c'est qu'il est abîmé.

Disques abrasifs pour matériaux divers

Type de disque	Matériau
Disque béton	Béton, asphalte, roche, maçonnerie, fonte, aluminium, cuivre, laiton, câbles, caoutchouc, plastique, etc.
Disque métal	Acier, alliages d'accier et autre métaux durs.

AVERTISSEMENT! N'utilisez pas d'eau avec des disques abrasifs. Quand des disques abrasifs sont exposés à l'eau ou à l'humidité, leur puissance s'en voit ALTERée, ce qui accroît le risque de rupture du disque.

Lames diamant

Généralités

AVERTISSEMENT! La découverte de plastique avec une lame diamant peut provoquer des rebonds quand le matériel fond sous la chaleur produit lors de la coupe et colle à la lame.

AVERTISSEMENT! Lors de leur utilisation, les lames diamant deviennent très chaudes. Une lame surchauffée est le résultat d'une mauvaise utilisation et peut entrainer une déformation du disque qui causerait des dommages et des blessures.

• Les disques diamant se composent d'une structure en acier et de segments contenant des diamants industriels.
• Les disques diamant sont d'un coup inférieur par découpe, nécessitant moins de remplacements et ont une profondeur de découpe constante.
• En cas d'utilisation d'une lame diamant, veiller à ce qu'elle tourne dans la direction des flèches sur la lame.

Lames diamant pour matérieliaux divers

• Les lames diamants sont recommendée pour tous les types de maconneries, le béton armé et d'autres matériaux composites.
• Les disques diamant sont disponibles en plusieurs degrés de résistance.
  Il convient d'utiliser des lames spéciales lors de la découpe de métal. Demander conseil au concessionnaire pour désir le bon produit.

Affutage des lames diamant

• Toujours utiliser une lame diamant acérée.
• Les lames diamant peuvent sémousser en cas de pression davance incorrecte ou de découverte de certains matériaux comme du béton fortement armé. Le travail avec un disque diamant émouflée compte un risque de surchauffe pouvant provoquer la chute des segments en diamant.
• Affuté le disque en coupant un matériel tendre tel que du grès ou de la brique.

Disques diamant pour découpe à sec

• Les lames diamant pour découpe à sec peuvent être utilisées avec ou sans refroidissement à l'eau.
• Lors d'une découpe à sec, il convient de sorting la lame de son sillon de coupe toutes les 30 à 60 secondes et de la faire tourner librement pendant 10 secondes pour la faire refroidir. Sinon, la lame risque de surchauffer.

Disques diamant pour découvert à l'eau

• Les disques diamant pour découpe à l'eau doivent être refroidis à l'eau. Sinon, la lame risque de surchauffer.
• Le refroidissement par eau refroidit le disque découvert, augmente sa durée de vie et limite la formation de poussière.

Lames dentées, lames à plaquettes et situations d'urgence

Les lames à plaquettes spéciales sont uniquement destinées à une utilisation lors de missions de secours et par un personnel formé.

Transport et rangement

• Ne pas remisser ni transporter la découverte avec le disque découvert monté. Tous les disques seront retirés de la scie après l'usage et soigneusementrangés.
• Ranger le disque au sec et à l'abri du gel. Accorder une attention toute particulière aux disques abrasifs. Les disques abrasifs doivent être rangés sur une surface plane. Un disque abrasif conservé à l'état humide risque d'être déséquiléré et de provoquer des accidents.
• Avant toute utilisation, vérifier si les disques neufs ne comportent pas de defaults causés par la manutention ou le magasinage.

Généralités

AVERTISSEMENT! Le moteur doit être éteint et le bouton d'arrêt en position STOP.

Contrôle de l'arbre d'entrainment et des rondelles d'accoupling

Lors du remplacement d'un disque découvert par un disque neuf, contrôle les rondelles d'accoupling et l'arbre d'entrainment.

Vérifier si le filetage de l'arbre moteur n'est pas abimé.
- Contrôler que les surfaces de contact du disque découpeur et des rondelles d'accoupling ne sont pas abîmées, que les rondelles sont propres, de bonnes dimensions et bien en place sur l'arbre d'entrainment.

• Ne pas utiliser des rondelles d'accoupling aux bords abimés, cassées ou sales. Ne pas utiliser des rondelles d'accoupling de différentes dimensions.

Montage du disque découvert

• Les disques découpeurs Husqvarna sont homologués pour les découpeuses manuelles.
  Pour adapter la machine au trou central du disque découvert, des coussinets sont placés sur l'arbre de la machine. Utiliser un coussinet de diamètre correct! Le diamètre du trou central est indiqué sur les disques découvertes.

• Si une lame diamant est montée sur la découpeuse, veiller à ce qu'elle tourne dans la direction indiquée par la flèche sur la lame.

• Le disque est placé sur le coussinet (A) entre la rondelle d'accouplement(B) et la rondelle d'accouplement (C). La rondelle d'accouplement est tournée de manière à s'adapter à l'arbre.

Verrouillez I'arbre.

• La vis qui maintain le disque de coupe doit être serrée selon un couple de 15-25 Nm.

Protection du disque découvert

• La protection de l'équipement de coupe doit être positionnée de sorte que sa partie arrête soit en contact avec la piece à travailler. Les projections et les étincelles du matériel découpe sont alors recueillies par la protection et dirigeés loin de l'utilisateur. La protection doit toujours être montée sur la machine.

Généralités

AVERTISSEMENT! Faire tourner un moteur dans un local fermé ou mal aéré peut cause la mort par asphyxie ou empoisonnement au monoxyde de carbone. Utilisez des ventilateurs pour assurer une bonne circulation de l'air lorsque vous travailliez dans des tranchés ou des fossés d'une profondeur supérieure à un mètre.

Le carburant et les vapeurs de carburant sont très inflammables et peuvent cause des blessures graves en cas d'inhalation ou de contact avec la peau. Il convient donc d'observer la plus grande prudence lors de la manipulation du carburant et de veiller à-disposer d'une bonne aération.

Les gaz d'échévement du moteur sont très chauds et peuventContainir desétincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou àproximité de matérieliaux inflammables!

Ne fumez jamais ni ne placez d'objet chaud à proximé du carburant.

Carburant

ATTENTION! La machine est équipée d'un moteur deux temps et doit toujours être alimentée avec un mélange d'essence et d'huile deux temps. Afin d'obtenir un mélange approprié, il est important de mesurer avec précision la quantité d'huile à mélanger. Pour le mélange de petites quantités de carburant, la moindre erreur peut sérieusement affecter le rapport du mélange.

Essence

Utiliser une essence de qualite, avec ou sans plomb.
Le taux d'octane minimum recommendé est de 90 (RON). Si l'on fait tourné le moteur avec une essence d'un taux d'octane inférieur à 90, un cognement risque de se produit, résultat en une augmentation de la température du moteur pouvant cause de graves avaries du moteur.
- Si on travaille en permanence à des régimes élevés, il est conseilé d'utiliser un carburant d'un indice d'octane supérieur.

Carburant ecologique

HUSQVARNA recommende l'utilisation d'essence respectue de l'environnement (appelée carburant Alkylate), soit l'essence à deux temps Aspen, soit une essence respectue de l'environnement pour moteurs à quatre temps mélangée avec de l'huile à deux temps selon les proportions individues ci-dessous. Noter qu'un réglage du carburateur peut s'avérer nécessaire en cas de changement de type d'essence (voir les indications sous le titre Carburateur).

Huile deux temps

Pour obltenir un fonctionnement et des résultats optimaux, utiliser une huile moteur deux temps HUSQVARNA fabriquée spécialement pour nos moteurs deux temps à refroidissement à air.
- Ne jamais utiliser d'huile deux temps pour moteurs hors-bord refroidis par eau, appelée huile outboard (désignation TCW).
- Ne jamais utiliser d'huile pour moteurs à quatre temps.

Mélange

• Toujours effectuer le mélange dans un écipient propre et destiné àContainir de l'essence.
• ToujoursCOMMencer par verser la moitié de l'essence à mélanger. Verser ensuite la totalité de l'huile. Mélanger en secouant le récipient. Enfin, verser le reste de l'essence.
• Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine.
• Ne jamais préparer plus d'un mois de consommation de carburant à l'avance.

Rapport de mélange

1:50 (2%) avec huile deux temps HUSQVARNA ou équivalent.
1:33 (3%) avec d'autres huiles conçues pour des moteurs deux temps à refroidissement par air classés pour JASO FB/ISO EGB.

Essence, litres	Huile deux temps, litres
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

Remplissage de carburant

AVERTISSEMENT! Arrête le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein. Le moteur doit être étant et le bouton d'arrêt en position STOP.

Ouvrir le bouchon du réservoir lentement pour laisser baisser la supression pouvant régner dans le réservoir.

Nettoyez le pourtour du bouchon de réservoir.

Serrer soigneusement le bouchon du réservoir après le replissage. Toute négligence peut entraîner le départ d'un incendie.

Avant demettre la machine en marche,la déplacer à au moins 3 mètres de l'endroit où a été fait le plein.

Ne jamais démarrer la machine:

• Si du carburant ou de l'huile moteur ont eté répandus sur la machine. Essuyer soigneusement toutes les éclaboussures et laisser les restes d'essence s'évaporer.
• Si vous avez renversé du carburant sur vous ou sur vos vêtements, changez de vêtements. Lavez les parties du corps qui ont ete en contact avec le carburant. Utilisez de I'eau et du savon.
• S'il y a fuite de carburant. Vérifier régulièrement que le bouchon du réservoir et la conduite de carburant ne fuient pas.

Transport et rangement

• Transporter et ranger la machine et le carburant de façon à éviter que toute fuite ou émanation eventuelle entre en contact avec une flamme vivie ou une étincelle: machine électrique, moteur électrique, contact/interrupteur电量 ou chaudière.
• Lors du stockage et du transport de carburant, toujours utiliser un écipient homologué et concu à cet effet.

Remisage prolongé

• Lors des remisages de la machine, vider le réservoir de carburant. S'informer auprès d'une station-service comment se débarrasser du carburant résiduel.

Équipement de protection

Généralités

• Ne jamais utiliser une machine s'il n'est pas possible d'appeler au secours en cas d'accident.

Équipement de protection personnelle

Un équipement de protection personelle homologué doit imperativement être utilisé lors de tout travail avec la machine. L'équipement de protection personnelle n'élimine pas les risques mais réduit la gravité des blessures en cas d'accident. Demander conseil au concessionnaire afin de désirer un équipement ajustat.

AVERTISSEMENT! L'utilisation de produits tels que des ciseaux, des disques, des forets, des disques fins ou des formes peut générer de la poussière et des vapeurs pouvant contérer des substances chimiques toxiques. Vérifiez la composition du matériel avec lequel vous travailliez et portez un masque respiratoire adapté.

Une exposition prolongée au bruit risque de causeur des léasons auditives permanentes. Toujours utiliser des protecteurs d'oreille agreés. Soyez toujours attentifs aux signaux d'alerte ou aux appeals en portant des protège-oreilles. Enlevez-les sitôt le moteur arrêté.

Toujoursutiliser:

Casque de protection homologué
- Protecteur d'oreilles
- Des protège-yeux homologués. L'usage d'une visière doit toujours s'accompagner du port de lunettes de protection homologuées. Par lunettes de protection homologuées, on entend celles qui sont en conformité avec les normes ANSI Z87.1 (États-Unis) ou EN 166 (pays de l'UE). La visière doit être conforme à la norme EN 1731.
- Masque respiratoire
Gants solids permutant une prise sure.
Vêtements comforts, robustes et serrés qui permettent une liberté totale de mouvement.
- Bottes avec coquille en acier et semelle antidérapante.

Autre équipement de protection

REMARQUE! Lorsque vous travailliez avec la machine, des étincelles peuvent se former etmettre le feu. Gardez toujours a portée demain les outils nécessaires à l'extinctiond'un feu.

• Extincteur
• Une trousse de premiers secours doit toujours être disponible.

Instructions générales de sécurité

Le préSENT chapitre déscrit les consignes de sécurité de base relatives à l'utilisation de la machine. Aucune de ces informations ne peut replacer l'expérience et le savoir-faire d'un professionnel.

• Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.
• N'oubliez pas que c'est vous, l'opérateur, qui étés responsable de protégger les tiers et leurs biens de tout accident ou danger.
• La machine doit rester propre. Les signes et autocollants doivent être parfaitement lisibles.

Utilisez toujours votre bon sens

Il est impossible de mentionner toutes les situations auxquelles vous pouvez etre confronté. Soyez toujours vigilant et utilisez l'appareil avec bon sens. Si vous etes confronte a une situation ou vous pensez ne pas etre en sécurité, arretez immediatement et consultez un spécialiste. Veillez contacter vous revendeur, votre atelier de réparation ou un utilisateur experimenté. Il convient d'eviter tous les travaux pour lesquels vous ne vous sentez pas suffisamment qualifié!

AVERTISSEMENT! La machine utilisée de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant cause des blessures graves voire mortelles à l'utilisateur et aux autres personnes générées.

Ne jamais permettre à des enfants ou à des personnes ne possédant pas la formation nécessaire d'utiliser ou d'entretenir la machine.

Ne jamais laisser d'autres personnes utiliser la machine sans s'être assure du préalable que ces personnes ont bien compris le contenu du mode d'emploi.

N'utilisez jamais la machine si vous etes fatigué, avez bu de l'alcool ou pris des medicaments susceptibles d'affector votre vue, votre jugement ou la maîtrise de votre corps.

AVERTISSEMENT! Toute modification non autorisée et/ou tout employd'accessoires non homologués peuvent provoquer des accidents graves voire mortels pour l'utilisateur et les autres. Ne jamais modifier sous aucun prétexte la machine sans l'autorisation du fabricant.

Ne modifies jamais cette machine de façon à ce qu'elle ne soit plus conforme au modele d'origine et n'utilise jamais une machine qui semble avoir eté modifiée.

Ne jamais utiliser une machine qui n'est pas en parfait état de marche. Suivre dans ce manuel d'utilisation les instructions de maintenance, de contrôle et d'entretien. Certaines mesures de maintenance et d'entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien.

N'utiliser que des accessoires et des pieces d'origine.

AVERTISSEMENT! Cette machine génére un champ électromagnétique en fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d'implants Médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants Médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser cette machine.

Sécurité dans l'espace de travail

AVERTISSEMENT! La distance de sécurité de la découverte est de 15 mètres. Il incombe à l'utilisateur de s'assurer qu'aucun animal et qu'aucun spectateur ne se trouve à l'intérieur de la zone de travail. Ne pas commencer la découvert sans avoir le champ libre et les pieds bien d'aplomb.

• Observez la zone environnante et assurez-vous qu'aucun facteur ne risque d'affectorer votre contrôle de la machine.
  Assurez-vous que personne/rien ne peut se couver en contact avec l'équipment de coupe ou être touché par des pieces si le disque se rompt.
• Ne pas travailler par mauvais temps: brouillard épais, pluie diluvienne, vent violent, grand froid, etc. Travailler par mauvais temps est fatiguant et peutmaker des conditions de travail dangereuses telles que le verglas.

• Ne jamais commencer à travailler avec la machine sans avoir le champ libre et les pieds bien d'aplomb. Identifier les obstacles éventuels dans le cas de déplacement inattendu. S'assurer qu'aucun matériel ne risque de tomber et de provoquer des blessures ou des dommages lors de travail avec la machine. Redoubler de prudence en cas de travail dans un terrain en pente.

• S'assurer que l'éclairage de la zone de travail est suffisant pour que l'environnement de travail soit de toute sécurité.
  Assurez-vous qu'aucun tuyau ou cable electrique ne passage par la zone de travail ou dans le matériel a découvert.

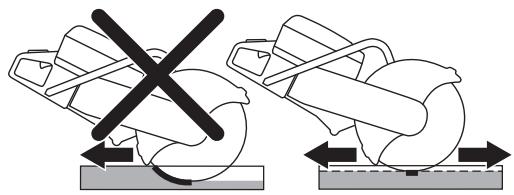

Techniques de travail de base

AVERTISSEMENT! Ne pas tourner la découpeuse sur le côté; le disque risquerait de rester coincé ou de se casser, ce qui pourrait causeur graves blessures.

Ne jamais couper avec le côté du disque; il risquérait de s'abîmer, de se casser ou de causer de graves blessures. N'utiliser que le tranchant.

La découpe de plastique avec une lame diamant peut provoquer des rebonds quand le matériel fond sous la chaleur produit lors de la coupe et colle à la lame. Ne découpez jamais de matérielux plastiques avec une lame diamant!

• La machine est donc pour couper avec des disques abrasifs ou des lames diamant destinés à des machines manuelles à grande vitesse. La machine ne doit pas être utilisée avec tout autre type de lame ou pour tout autre type de découpe.
• Tenez-vous éloigné du disque découvert tandis que le moteur tourne.
• Ne pas déplacer la machine quand l'équipement de coupe tourne. La machine est équipée d'un frein à friction pour écourter le temps d'arrêt.
• La protection de l'équipement de coupe doit être positionnée de sorte que sa partie arrête soit en contact avec la piece à travailler. Les projections et les étincelles du matériel découpé sont alors recueillies par la protection et dirigeées loin de l'utilisateur. Les protections de l'équipement de coupe doivent toujours être montées quand la machine est en marche.

• N'utilise jamais la zone de rebond du disque pour découvert. Voir les instructions à la section « Rebond »

• Soyez bien en équilibre, les pieds d'aplomb.

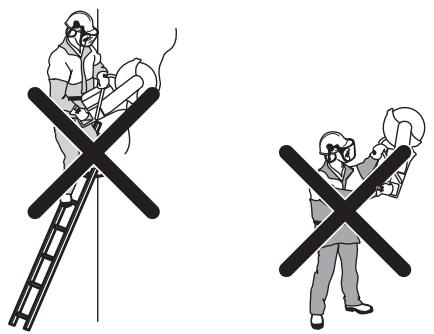

• Ne découpez jamais au-dessus de la hauteur des épaules. Ne jamais couper sur une échelle. Utiliser une plateforme ou un échafaudage si vous travailliez en hauteur.

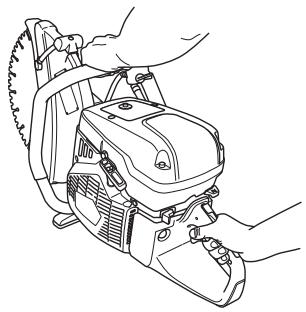

• Toujours tener la machine fermement et des deux mains. La tener de manière à que les pouces et les doigts enveloppent bien les poignées.

Tenez-vous à une distance comfortable de la pierce à découper.
- Contrôler que le disque n'est pas en contact avec quoi que ce soit quand la machine est démarrée
- Posez le disque découpeur delicatement à haute vitesse de rotation (plein régime). Maintenez le plein régime jusqu'à la fin de la découpe.
- Laissez travailler la machine sans essayer de forcer ni d'enforcer la lame.
- Avancer la machine dans l'axe du disque découvert. Les pressions laterales peuvent détruire le disque découvert et sont très dangereuses.

• Déplacer lentement le disque d'avant en arrêté pour obtenir une petite surface de contact entre le disque et le matériel à découvert. De cette manière, la température du disque demeure basse et la découvert est efficace.

Découpe avec des lames dentées/à plaquettes lors d'opérations de secours

AVERTISSEMENT! N'utilisez jamais une découpeuse avec lame à plaquettes pour des missions non urgentes, telles que des opérations de construction.

N'oubliez pas que les lames à plaquettes sont plus sujettes aux rebonds que les disques abrasifs et les lames diamant si elles ne sont pas utilisées correctement.

Si la force de sécurité publique (service de lutte contre les incendies) ayant acheté cette découverte a decide d'équiper cette unité d'une lame à plaquettes pour les opérations de secours, il convient de se conformer aux questions de sécurité suivantes.

Formation et équipement de protection

• Seuls les opérateurs formés à l'utilisation d'une découverte équipée d'une lame à plaquettes doivent être autorisés à faire fonctionner cette découverte.
• L'utilisateur doit porter un équipement de protection de lutte contre le feu en toutes circonstances.
• L'utilisateur doit porter un écran facial complet (pas uniquement des lunettes de protection) afin de protégier son visage des débris volants ou d'un rebond soudain de la découverte.

Zone de risque

Quiconque ne porte pas l'équipement de protection précrit cédessus ne doit pas être autorisé à pénétrer dans la zone de risque de projection de matérielaux.

Vitesse lame

Posez le disque découper délicatement à haute vitesse de rotation (plein régime). Maintenez le plein régime jusqu'à la fin de la découverte. Une vitesse de lame réduite, surtout avec des matérieliaux durs et fins, peut cause un blocage de la machine ou une rupture des plaquettes.

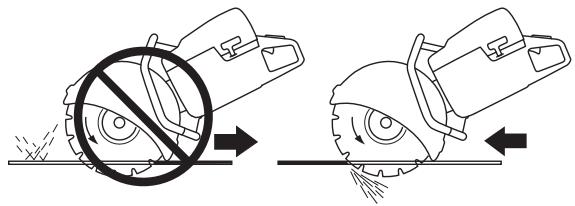

Matériaux fins

Les découvertes de matériaux fins et durs (d'une tôle métallique de couverture de toit par ex.) doivent s'effectuer vers l'avant, pour un meilleur contrôle de la machine.

Pincement ou blocage

Anticipez avec précaution le mouvement de l'objet lors de phase finale de la découverte afin d'éviter tout pincement ou blocage. L'entaille doit être ouverte lors de la découverte. Si l'objet s'affaisse ou si l'entaille commence à se reférer, il est possible que la lame se pince, ce qui pourrait entraîner un rebond ou endommager la lame.

Découpe en ligne

Une trojectoire oblique ou déformée réduira l'efficacité de la découpe et endommagera la lame.

Avant chaque opération de secours

Vérifiez la lame et le protège-lame afin de détecter d'eventuels dommages ou fissures. Remplacez la lame ou le protège-lame s'ils ont subi des coups ou s'ilsprésentent des fissures.

Vérifiez qu'aucune dent en métal dur ne s'est détachée de la lame.
Vérifier que la lame n'est pas voilée et qu'elle ne porteaucun signe de fissures ou autres dégats.

Lors de la découverte matériaux durs, les lames à plaquettes perdentrapidement leur précision. Pour deicieures performances lors d'opérations de secours, nous recommendons l'installation d'une nouvelle lame.

Rebond

AVERTISSEMENT! Les rebonds sont soudains et peuvent être très violents. La découvertse peut être ejectée vers le haut puis retomber en direction de l'utilisateur dans un mouvement de rotation qui peut cause des blessures sérieuses, voire mortelles. Il est indispensable de comprendre ce qui cause le rebond et de savoir comment l'éviter avant d'utiliser la machine.

Le rebond est un mouvement soudain vers le haut qui peut survenir si la lame se pince ou se coince dans la zone de rebond. La plupart des rebonds sont légers etprésentent peu de dangers. Un rebond peut cependant être très violent et envoyer la découpeuse vers le haut puis la refaire tomber en direction de l'utilisateur dans un mouvement de rotation pouvant cause des blessures sérieuses, voire mortelles.

Force de réaction

Une force de réaction s'exercé toujours lors de la découverte. Cette force tire la machine dans la direction opposée à la rotation de la lame. La plupart du temps, cette force est insignifiante. Si la lame se pince ou se coince, la force de réaction sera forte et il est possible que vous perdiez le contrôle de la découverte.

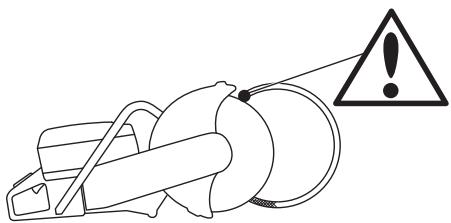

Zone de rebond

N'utilisez jamais la zone de rebond du disque pour découvert. Si la lame se pince ou se coince dans la zone de rebond, la force de réaction va pousser la découverte vers le haut, puis la faire retomber en direction de l'utilisateur dans un mouvement de rotation qui peut cause des blessures sérieuses, voir mortelles.

Rebond de grimpee

Si la zone de rebond est utilisée pour la découpe, la force de réaction entraîne une grimpée de la lame dans l'entaille. N'utilise pas la zone de rebond. Utilisez le quart inférieur du disque pour éviter le rebond de grimpée.

Rebond de pincement

Un pincement se produit quand l'entaille se referme et pince la lame. Si la lame se pince ou se coince, la force de réaction sera forte et il est possible que vous perdiez le contrôle de la découpeuse.

Si la lame se pince ou se coince dans la zone de rebond, la force de réaction va pousser la découverte vers le haut, puis la faire retomber en direction de l'utilisateur dans un mouvement de rotation qui peut cause des blessures sériées, voire mortelles.

Découpe de tubes et pincement

Faites particulièrement attention lorsque vous découvert des tubes. Si le tube n'est pas bien soutenu et si l'entaille n'est pas maintainue entierement ouverte, la lame risque de se pincer dans la zone de rebond et de causeur des blessures sérieuses.

Comment éviter le rebond

Il est facile d'eviter un rebond.

• La pièce doit toujours être soutenue de façon à ce que l'entaille reste ouverte lors de la découpe. Lorsque l'entaille s'ouvre, aucun rebond ne se produit. Si l'entaille se refère et pince la lame, il y a toujours un risque de rebond.

• Faire attention lorsqu vous introduisez de nouveau la scie dans une entaille.
• Soyez prét à déplacer votre piece, ou tout autre objet susceptible de bloquer la scie en comprimant l'entaille.

Transport et rangement

• Sécurisez l'équipement lors du transport afin d'eviter tout dommage ou accident.
  Pour le transport et le rangement des disques découpeurs, voir la rubrique « Disques découpeurs »
• Pour le transport et le remisage du carburant, voir la rubrique « Manipulation du carburant »
  Stockez l'équipement dans un endroit verrouillé afin de le maintainir hors de portée des enfants et de toute personne incompetence.

Avant le démarrage

AVERTISSEMENT! Lire attentivement et bien assimilier le manuel d'utilisation avant d'utiliser la machine.

Utiliser les équipements de protection personnelle. Voir au chapitre "Équipement de protection personnelle".

Veiller à ce qu'aucune personne non autorisée ne se trouve dans la zone de travail pour éviter le risque de blessures graves.

Vérifiez que le bouchon du réserveir est correctement sécurisé et qu'il n'y a pas de fuite de carburant. Risque d'incendie.

• Effectuez un entretien quotidien. Voir les instructions au chapitre « Entretien »

Démarrage

• Décompresseur: Enconcer le décompresseur pour réduire la pression dans le cylindre et faciliter le démarrage de la découverte. Toujours utiliser le décompresseur au démarrage. Une fois le moteur lancé, le décompresseur se remet automatiquement en position initiale.

• Bouton d'arrêt: Veiller à ce que le bouton d'arrêt (STOP) soit sur sa position de gauche.

• Position ralenti accéléred - moteur froid : Allumer la position ralenti. Pour le starter, il convient de tirer le starter complètement.

• Position ralenti accéléré - moteur chaud : Pour procéder au réglage du starter/ralenti accéléré, il convient de tirer la commande du starter sur la position starter puis de la pousser de nouveau. Cela ne concerne que le réglage du ralenti accéléré, pas le starter.

• Pompe à carburant : Appuyez sur la poche en caoutchouc de la pompe à carburant plusieurs fois, jusqu'à ce que le carburant replissse la poche (au moins 6 fois). Il n'est pas nécessaire de replir la poche complètement.

Démarrer le moteur

AVERTISSEMENT! Le disque se met à tourner lors le lancement du moteur. Vérifier qu'il tourné librement.

• Saisir la poignée avant avec la main gauche. Placer le pied droit sur la partie inférieure de la poignée arrête et appuyer la machine sur le sol. Ne jamais enrouler la corde du lanceur autour de la main.

• Saisir ensuite la poignée de démarriage de la main droite et tirer lentement sur le lanceur jusqu'à ce qu'une résistance se fasse sentir (les cliquets d'entrainment grippent), puis tirer énergiquement et rapidement sur le lanceur.

ATTENTION! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.

• Moteur froid: La machine s'arrête lorsqu'le moteur chauffe parce que la commande de starter est tirée.

Appuyez sur la commande de starter et sur le décompresseur.

Tirez la poignée du lanceur jusqu'à ce que le moteur démarre.

• Quand le moteur démarre, accélérer rapidement à fond, ce qui en même temps supprime le ralenti acceléré.

Arrêt

REMARQUE! Le disque découpeur continue à tourner pendant au maximum une minute après l'arrêt du moteur. (Couchage à la lame.) Assurez-vous que le disque découpeur peut tourner librement jusqu'à son arrêt complet. Toute néligence peut causer de graves blessures.

Pour arrêté le moteur, placer le bouton d'arrêt (STOP) sur sa position de droite.

Généralités

AVERTISSEMENT! L'utilisateur ne peut effectuer que les travaux d'entretien et de révision décrits dans ce manuel d'utilisation. Les mesures plus importantes doivent être effectuées dans un atelier d'entretien/agréé.

Le moteur doit être éteint et le bouton d'arrêt en position STOP.

Utiliser les équipements de protection personnelle. Voir au chapitre "Équipement de protection personnelle".

La durée de vie de la machine risque d'être écourtee et le risque d'accidents accru si la maintenance de la machine n'est pas effectué correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuees de manière professionnelle. Pour obtenir de plus amples informations, contacter l'atelier de réparation le plus proche.

• Faites régulièrement contrôle la machine par toute revendeur Husqvarna afin qu'il procède aux installations et réparations déquates.

Scheme d'entretien

Le calendrier de maintenance vous indique quelles pieces de la machine nécessitant un entretien et àquelle fréquence cet entretien doit avoir lieu. La fréquence est calculée en fonction de l'utilisation quotidienne de la machine, et peut varier en fonction du degré d'utilisation.

Entretien quotidien	Entretien hebdomadaire	Entretien mensuel
Nettoyage	Nettoyage	Nettoyage
Nettoyage extérieur		Bougie
Prise d'air de refroidissement		Réserveur d'essence
Contrôle fonctionnel	Contrôle fonctionnel	Contrôle fonctionnel
Inspection générale	Système anti-vibrations*	Système de carburant
Blocage de l'accélération*	Silencieux*	Filtre à air
Bouton d'arrêt*	Courroie d'entrainment	Roue d'entrainment, embrayage
Protection du disque découvert*	Carburateur
Disque de découvert**	Lanceur

*Voir instructions à la rubrique « Équipement de sécurité de la machine ».

** Voir instructions aux rubriques « Disques découpeurs » et « Montage et réglages »

Nettoyage

Nettoyage extérieur

• Nettoyer la machine quotidiennement en la rinzant à l'eau propre une fois le travail terminé.

Prise d'air de refroidissement

• Nettoyez la prise d'air de refroidissement lorsqu'écessaire.

ATTENTION! Une prise d'air sale ou bouchée provoque la surchauffe de la machine, ce qui endommage le piston et le cylindre.

Bougie

• Si la puissance de la machine est faible, si la machine est difficile àmettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôle l'etat de la bougie avant de prendre d'autres mesures.
  Vérifier que le chapeau de bougie et le cable d'allumage ne sont pas endommagés afin d'éviter tout risque de chocolélectrique.
• Si la bougie est encrassée, la nettoyer et contrôle que l'écartement des electrodes est de 0,5 mm. Remplacezles si nécessaire.

ATTENTION! Toujours utiliser le type de bougie recommandié! Une bougie incorrecte peut endommager le piston/le cylindre.

Ces facteurs peuvent concourir à l'apparition de calamine sur les électrodes, ce qui à son tour entraine un mauvais fonctionnement du moteur et des démarrages difficiles.

• Mauvais mélange de l'huile dans le carburant (trop d'huile ou huile inappropriée).
  La proprete du filtré a air.

Contrôle fonctionnel

Inspection générale

• S'assurer que toutes les vis et tous les écrous sont bien serrrés.

Courroie d'entrainment

Contrôler la tension de la couroie d'entrainment

Pour une tension correcte de la courroie d'entrainment, l'écrou carré doit être positionné à l'opposé du marquage sur le carter de la courroie.

Tension de la courroie d'entrainment

• Une courroie d'entrainment neuve doit être tendue une fois après un ou deux pleins de carburant.
  La machine étant équipée d'un frein à friction, un bruit de frottement se fait entendre depuis le logement de palier lorsque la lame est tournée à la main. Ceci est entièrement normal. En cas de questions, contacter un atelier Husqvarna autorisé.
• La couroie d'entrainment est encapsulée et bien protégée contre la poussière et la saleté.
  Pour tendre la courroie d'entrainement, desserrer les écrous qui Maintiennent le bras de coupe.

• Visser ensuite la vis de réglage jusqu'à ce que l'écrou hexagonal se trouve juste en face du repère sur le capot. La courroie est ainsi tendue automatiquement à la longueur correcte.

• Serrer les deux écrous qui maintainnent l'unité de coupe à l'aide de la clé universelle.

Remplacement de la couroie d'entrainement

AVERTISSEMENT! Ne jamais démarrer le moteur quand la poulie et l'embrayage sont démontés à des fins d'entretien Ne pas démarrer la machine sans avoir monté le bras et l'unité de coupe. Sinon, l'embrayage risque de se détacher et de provoquer des blessures personnelles.

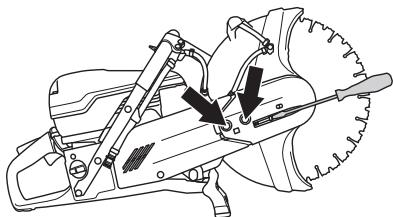

• Commencer par desserrer les deux écrous, puis la vis de réglage afin de relâcher la tension de la courroie.

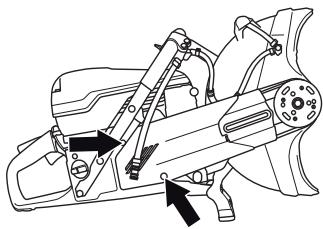

• Retirer ensuite les écrous et démonter la protection de la courroie.

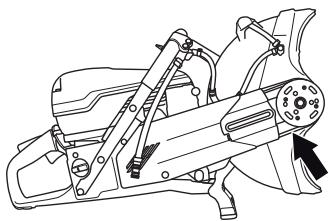

Retirer la courroie de la poulie.

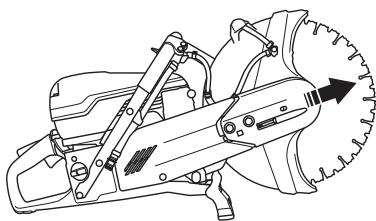

• L'unité de coupe est à présent détachée et peut être retiree du moteur. Retirer ensuite le carter de courroie arriere en devissant les deux vis qui maintainnent le carter.

• Remplacer la courroie d'entrainement.
• Le montage s'effectue dans l'ordre inverse du démontage.

Carburatuteur

Le carburateur est équipé de pointeaux fixes pour que la machine reçoive toujours le mélange correct d'air et de carburant. Proceder comme suit si le moteur manque de puissance ou accélère mal:

• Contrôler le filtré à air et le remplaçer si nécessaire. Si le problème demeure, contacter un atelier de réparation autorisé.

Réglage du ralenti

REMARQUE! S'il est impossible de régler le régime de ralenti de manière à immobiliser l'équipement de coupe, contacter le revendeur ou l'atelier de réparation. Ne pas utiliser la machine tant qu'elle n'est pas correctement réglée ou réparée.

Démarrer le moteur et contrôle le réglage du ralenti. Lorsque le carburateur est correctement régle, le disque découvert doit rester immobile au régime de ralenti.

• Régler le ralenti à l'aide de la vis T. Si un réglage est nécessaire, commencer par tourner la vis de ralenti dans le sens des aiguilles d'une montre jusqu'à ce que le disque de coupe se mette à tourner. Tourner ensuite la vis dans le sens contraire des aiguilles d'une montre jusqu'à ce que le disque cesse de tourner.

Régime de ralenti recommandié: 2700 tr/min

Lanceur

AVERTISSEMENT! Le ressort de rappel est tendu et risque, en cas de manipulation imprudente, de sortir du boitier et de cause des blessures.

Observer la plus grande prudence lors du remplacement du ressort ou de la corde. Toujours porter des lunettes protectrices.

Contrôle de la corde du lanceur

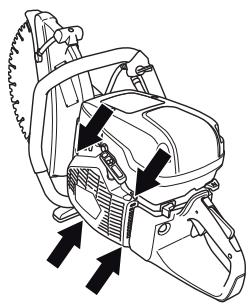

• Déposer les vis maintenant le lanceur contre le carter moteur et partager le lanceur.

• Tirer la corde d'environ 30 cm et la sortie de l'encôche à la périhérie de la poulie. Si la corde est entière: Relâcher la tension du ressort en laissant tournier lentement la poulie vers l'arrière.

Remplacement d'une corde de lanceur rompue ou usée

• Retirer les restes de l'ancienne corde du lanceur et contrôler que le ressort de démarrage fonctionne. Introduire la nouvelle corde du lanceur dans le trou dans le corps du lanceur et dans la poulie.

• Bloquer la corde du lanceur autour du centre de la poulie comme illustré sur la figure. Serrer fermement la fixation et veiller à ce que l'extrémité libre soit aussi courte que possible. Attacher l'extrémité de la corde du lanceur dans la poignée de démarrage.

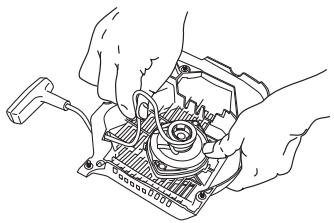

Mise sous tension du ressort

• Faire pénétrer la corde dans l'encôche dans la périhérie de la poulie et faire 3 tours dans le sens des aiguilles d'une montre autour du centre de la poulie.

• Tirer ensuite la poignée de démarrage, ce qui tend le ressort. Répéter encore une fois la procédure mais faire quatre tours.
• Observer que la poignée de démarrage est tirée dans la position correcte quand le ressort est tendu.
• Contrôler que le ressort n'est pas tiré jusqu'à sa position extréme et tirer la corde de lanceur au maximum. Freiner la poulie avec le pouce et contrôler que le poulie peut encore être tournée d'un demi tour.

Remplacement d'un ressort de rappel rompu

Déposer la vis au centre de la poulie et enlever la poulie.

• Penser que le reassert de rappel est tendu dans le corps du lanceur.
• Desserrer les vis qui maintainnent la cassette du reassert.

• Retirer le ressort de rappel en utilisant le lanceur et détacher les crochets à l'aide d'un tournevis. Les crochets Maintiennent l'ensemble ressorts de rappel sur le lanceur.

• Lubrifier le ressort avec de l'huile fluide. Remonter la poulie etmettre le ressort sous tension.

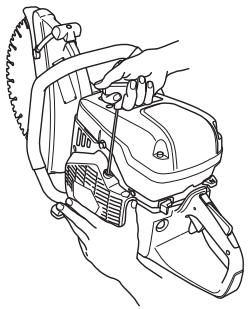

Montage du lanceur

• Monter le lanceur en commencerant par dévider la corde avant demettrele lanceur en place contrele carter moteur. Lacheresuite la corde lentement pour permettre aux cliquets de s'enclencher dans la poulie.

• Serrer les vis.

Système de carburant

Généralités

• Contrôler que le bouchon du réservoir et son joint sont intacts.
  Vérifier le tuyau à carburant. Le remplacer s'il est endommagé.

Filtre à carburant

• Le filtré à carburant est situé à l'intérieur du réservoir de carburant.
  Le réservoir à carburant doit être protégé des saletés lors du replissage. Ceci réduit le risque de dysfonctionnements dus à un colmatage du filtré à carburant situé à l'intérieur du réservoir.
• Le filtré à carburant ne peut pas être nettoyé et doit donc être remplaced par un filtré neuf lorsqu'il est colmaté. Le filtré doit être remplaced au moins une fois par an.

Filtre à air

Le filtré à air ne doit être vérifié que si la puissance du moteur diminue.

• Desserrer les vis. Retirer le couvercle du filtré à air.

• Contrôler le filtré à air et le remplaçer si nécessaire.

Changement du filtré à air

ATTENTION! Le filtré à air ne doit pas être nettoyé ou rince à l'air comprime. Ceci endommagerait le filtré.

Retirer la vis.

• Remplacer le filtré à air.

Roue d'entrainment, embrayage

• Contrôler le degré d'usure du centre de l'embrayage, du pignon et du ressort d'embrayage.

Caracteristiques techniques

Mateur	K 970, K 970 Rescue
Cylindrée, cm3	93,6
Alésage, mm	56
Course, mm	38
Régime de ralenti, tr/min	2700
Régime d'emballement maximal recommendé, tr/min	9300 (+/- 150)
Puissance, kW/tr/min	4,8/9000
Système d'allumage
Fabricant du système d'allumage	SEM
Type de système d'allumage	CD
Bougie	Champion RCJ 6Y/ NGK BPMR 7A
Écartement des électrodes, mm	0,5
Système de graissage/de carburant
Fabricant du carburateur	Walbro
Type de carburateur	RWJ5
Contenance du réservoir de carburant, litres	1,0
Poids
Découpeuse sans carburant ni disque découpeur, kg
12" (300 mm)	10,6
14" (350 mm)	11,0
16" (400 mm)	11,8
Émissions sonores (voir remarque 1)
Niveau de puissance sonore mesuré dB(A)	114
Niveau de puissance sonore garantiet LwadB(A)	116
Niveauux sonores (voir remarque 2)
Niveau de pression sonore équivalent au niveau de l'oreille de l'utilisateur, dB(A)	102
Niveauux de vibrations équivalents, a hveq (voir remarque 3)	12" (300 mm) 14" (350 mm) 16" (400 mm)
Poignée avant, m/s2	3,9 4,3 3,9
Poignée arrêté, m/s2	3,9 4,7 4,4

Remarque 1: Émission sonore dans l'environnement mesurée comme puissance acoustique (LwA) selon la directive UE 2000/14/CE.
Remarque 2: Le niveau de pression sonore équivalent, selon EN 1454, correspond à la somme d'énergie pondérée pour divers niveaux de pression sonore à différents régimes. Les données reportées pour le niveau de pression sonore équivalent pour la machine montrent une dispersion statistique typique (déviation standard) de 1 dB (A).
Remarque 3: Le niveau de vibrations équivalent, selon EN ISO 19432, correspond à la somme d'énergie pondérée pour les niveaux de vibrations à différents régimes. Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique (déviation standard) de 1m / s^2

Équipement de découpe

Disque de découvert	Max. vitesse pérophérique, m/s	Régime maxi. recommends de l'axe sortant, tr/min
12" (300 mm)	80	4725
14" (350 mm)	100	4725
16" (400 mm)	100	3705

Assurance de conformité UE

(Concerne seulement l'Europe)

Husqvarna AB, SE-561 82 Huskvarna, Suède, tél.: [phone], déclarons que les découvertes Husqvarna K 970, K 970 Rescue à partir des numérios de série de l'année de fabrication 2010 et ultérieurement (l'année est indiquée en clair sur la plaque d'identification et suivie du numéro de série) sont conformes aux dispositions des DIRECTIVES DU CONSEIL:

du 17 mai 2006 "directive machines" 2006/42/CE
du 15 décembre 2004 "compatibilité electromagnétique" 2004/108/CEE.
- du 8 mai 2000 "émissions sonores dans l'environnement" 2000/14/CE. Estimation de la conformité effectue selon l'Annexe V. Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques.

Les normes harmonisées suivantes ont été appliquées: EN ISO 12100:2003, CISPR 12:2007, EN ISO 19432:2008.

Göteborg, le 29 décembre 2009

Henric Andersson

Vice-président, responsable des découvertes et équipements de construction

Husqvarna AB

(Representant autorisé d'Husqvarna AB et responsable de la documentation technique.)

Instructions d'origine
