| Type de produit | Moniteur LCD |
| Marque | Packard Bell |
| Modèle | VISEO203DX |
| Taille de l'écran | 19.5 pouces (49 cm) |
| Résolution maximale | 1600 x 900 @ 60 Hz |
| Type de panneau | TN |
| Luminosité | 200 cd/m² (typique) |
| Contraste dynamique | 100 000 000:1 (ACM activé) |
| Temps de réponse | 5 ms (montée/descente) |
| Angle de vue (horizontal/vertical) | 90°/65° (CR=10) ; 110°/85° (CR=5) |
| Couleurs affichées | 16,7 millions |
| Fréquence horizontale | 30 kHz – 80 kHz |
| Fréquence verticale | 55 – 75 Hz |
| Connecteurs d'entrée | VGA (D-Sub), DVI-D (24 broches) |
| Haut-parleurs intégrés | 2 x 1 W (modèle avec entrée audio) |
| Alimentation | 100 – 240 V, 50/60 Hz |
| Consommation (mode actif) | 16,2 W (typique) |
| Consommation (veille) | 0,45 W (typique) |
| Consommation (arrêt) | 0,35 W (typique) |
| Dimensions (L x H x P) | 463,4 x 362,25 x 191,49 mm |
| Poids net | 2,9 kg |
| Inclinaison | -5° à +25° |
| Pied détachable | Oui (bouton de déverrouillage) |
| Fonctions OSD | Luminosité, contraste, position, horloge, phase, température de couleur, etc. |
| Entretien de l'écran | Nettoyer avec un chiffon doux et une solution sans solvant ; ne pas vaporiser directement sur l'écran. |
| Sécurité | Ne pas ouvrir le boîtier ; intervention par un technicien agréé uniquement. |
FOIRE AUX QUESTIONS - VISEO203DX PACKARD BELL
Questions des utilisateurs sur VISEO203DX PACKARD BELL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice VISEO203DX - PACKARD BELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VISEO203DX de la marque PACKARD BELL.
MODE D'EMPLOI VISEO203DX PACKARD BELL
Importantes instructions de sécurité
Veuillez lire attentivement les instructions suivantes.
1 Pour nettoyer l'écran du moniteur LCD :
- Éteignez le moniteur LCD et débranchez le cordon d'alimentation. Vaporisez une solution de nettoyage sans solvant sur un chiffon et essuyez doucement l’écran.
2 Ne place pas le moniteur LCD prés d'une fenetre. L'exposition du moniteur à la pluie, l'humidité ou la lumière de soleil peut l'endommager sérièurement. 3 N'applique pas de pression sur I'ecran LCD. Une pression excessive peut endommager de façon permanente I'ecran. 4 N'enlevez pas le couvercle et n'essayez pas de réparer l'unité vous-même. Seul un technicien agrée est*habité a effectuer des réparations. 5 Stocke 1ecran LCD dans une piece dont la tempeature est comprise entre -20° et 60°C (-4^ et 140^). Stcker le moniterLCD dans un environnement dont les temperatures sont hors plaque, peut l'endommager de façon permanente. 6 Debrancheimmédiatementvotremoniteur etappelez un technicienagree dans les situations suivantes:
Le câble signal reliant le moniteur au PC est erroné ou endommagé. Du liquide a coulé sur le moniteur LCD ou le moniteur a été exposé à la pluie. Le moniteur LCD ou le boîtier est endommagé.
Contenu du coffret
Ecran LCD
Cordon d'alimentation
Cable audio (en option)
Cable VGA (en option)
Cable DVI (en option)
Guide de démarrage rapide
Fixation du moniteur à la base
1. Sortez la base du moniteur de l'emballage et placez-la sur un plan de travail stable et de niveau. 2. Sortez le moniteur de l'emballage. 3. Alignez le bouton de libération au bas du moniteur avec la fente correspondante au bas de la base. Un 'clic' signifie que la fixation du moniteur sur la base est correcte.

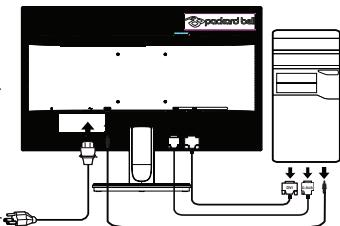

Connexion du moniteur à l'ordinateur
1. Éteignez votre ordinateur et débranchez le cordon d'alimentation. 2. Branchez le câble signal sur la prise d'entrée VGA et/ou DVI-D (en option) du moniteur, et la fiche de sortie VGA et/ou DVI/D (en option) de la carte graphique sur l'ordinateur. Serrez ensuite les vis à serrage à main du connecteur du câble signal. 3. En option : Branchez le câble audio entre la prise d'entrée audio (AUDIO IN) du moniteur LCD et le port line-out de l'ordinateur. 4. Insérez le câble d'alimentation du moniteur dans le port alimentation, à l'arrière du moniteur. 5. Branchez les cordons d'alimentation de votre ordinateur et de toute moniteur dans la prise de courant la plus proche.
Commandes externes
| 1&2 | ® | Marché/Arrêt | Permet d'allumer ou d'éteindre l'écran. Levoyant blanc indique que l'écran est sous tension. Levoyant blanc clignotant indique que l'écran est en mode attente/economie d'énergie. |
| 3&4 | </> | Moins / Plus | Si le menu OSD est à l'état actif, appuyez sur les boutons Moins ou Plus pour passer en revue les options du menu OSD. Si le menu OSD est à l'état inactif, appuyez sur les boutons Moins ou Plus pour ajuster le volume. (En option) |
| 5 | Menu | Fonctions OSD | Appuyez sur ce bouton pour afficher le menu OSD Appuyez à nouveau sur ce bouton pour valider une sélection dans le menu. |
| 6 | Auto | Auto | Si le menu OSD est à l'état actif, appuyez sur Auto pour quitter l'OSD. Une fois le menu OSD inactif, appuyez sur Auto : le moniteur va automatiquement optimiser la position de l'affichage, sa mise au point et son horloge. |
| 7 | èsalida: | a Mentions el menu OSD estcvactivo,este botón actuá como tecla de salute (sale del menu OSD).b Si el menu OSD no está activo, pulse este botón para selectionar el modo de escenario. | |
Déclaration de conformité CE
Par la presente, Acer Inc. déclare que cet écran LDC est conforme aux principales exigences et autres dispositions pertinentes de la Directive CEM 2004/108/EC; de la Directive Basse tension 2006/95/EC, de la Directive RoHS 2011/65/EU et la Directive 2009/125/EC établissant un cadre pour la fixation d'exigences en matière d'écoconception applicables aux produits liés à l'énergie.
Avis: câbles blindés
Toutes les connexions avec d'autres appareils informatiques doivent être effectuées à l'aide de câbles blindés pour rester conforme aux règlements CEM.
Avis: périphériques
Seuls les périphériques (appareils d'entrée-sortie, portes, imprimantes, etc.) approuvés conformes aux limites de la Classe B peuvent être connectés à cet équipement. Son utilisation avec des appareils non certifiés risque de provoquer des interférences dans les réceptions radio et TV.
Mise en garde
Tous les changements ou les modifications non expressément approuvés par le constructeur peuvent annuler le droit de l'utilisateur, qui est accordé par la Commission de Communications Fédérale, à utiliser ce produit.
Élimination des équipements usagés par l'utilisateur, dans les habitations gratuites de l'union européenne
La présence de ce symbole sur le produit ou sur son emballage indique que vous ne devez pas mettre ce produit au rebut avec vos ordures ménagères. Vous et vos enfants êtes responsables de l’évacuation de vos Equipements usages et tenu de les remettre à un point de collecte agréé pour le recyclage des équipements électriques et électroniques usages. La collecte et le recyclage séparés de vos équipements permettent de préserver les ressources naturelles et garantissent que les Equipements seront recyclés dans le respect de la santé humaine et de l’environnement. Pour plus d’informations sur les lieux de collecte des équipements usages, veuillez contacter votre mairie, votre service de traitement des déchets ménagers ou le magasin où vous avez acheté le produit.
| Écran LCD | Système d'entraînement | LCD couleur TFT | |
| Taille | 19.5"W(49 cm) | ||
| Pas de masque | 0.27(H) x 0.27(V)mm | ||
| Luminosite | 200cd/m2(Type) | ||
| Contraste | 100,000,000:1Max. (ACM) | ||
| Angle de vue | 90°(H)65°(V) (CR=10), 110°(H)85°(V) (CR=5) | ||
| Temps de réponse | 5ms (Sous/Hors) | ||
| Type de panneau | TN | ||
| Vidéo | Interface analogue R, V, B | ||
| Fréquence horizontal | 30KHz - 80KHz | ||
| Fréquence vertical | 55-75Hz | ||
| Couleurs affichées | 16.7M couleurs | ||
| Fréquence de balayage | 180MHz | ||
| Résolution maximale | 1600 x 900@60Hz | ||
| Plug & Play | VESA DDCCI/DDC2B | ||
| Consommation électricité @200cd/m2 | Mode Activé | 16.2W(typ.) | |
| Mode veille | 0.45W(typ.) | ||
| Mode Désactivé | 0.35W(typ.) | ||
| Connecteur d'entrée | D-Sub DVI-D 24 broches (Uniquement sur le module à double entrée) | ||
| Signal matériel d'entrée | Analogue :0,7 Vp-p(standard), 75 OHM, Positif Signal numérique (uniquement sur le module à double entrée) | ||
| Speakers | 1W x 2(Only Audio-Input Model) | ||
| Taille maximale de l'écran | Horizontalément:432.0mm Verticalément:239.76mm | ||
| Source d'alimentation | 100-240V-, 50/60Hz | ||
| Environnement | Température de fonctionnement : 5°C à 35°C Température de stockage : -20°C à 60°C Humidité en fonctionnement : 10% à 85% | ||
| Dimensions | 463.40 (L) x 362.25(H) x 191.49(P)mm | ||
| Poids (poids net) | 2.9kg l'unité (net) | ||
| Spécifications de Mécanisme | Pente: -5° à +25° Faîre pivoter: Non Éminence réglage: Non Pivot: Non Détachable pied être situé: Oui (bouton de liberation) | ||
| Exterieur Commandes: | Commutateur/Bouton | Bouton marche/arrêt Gauche (<)/Droite (>) Menu/ENTREE Réglage automatique/Quitter Empowering Key/Quitter | |
| Fonction | Contraste Luminosite ACM Activé/désactivé Mise au point Horloge Position horizontal Position verticale Couleur (chaude) Couleur (froide) | ||
| Sélection du signal d'entrée (uniquement sur le mode à double entrée) DDRCCI Activé/Désactivé Information écran Réinitialiser Quitter | |||
| * Ces spécifications peuvent être modifiées sans préavis. | |||
| Conformité réglementaire ISO 9241-307 | |||
