MODE D'EMPLOI VISEO 220DX PACKARD BELL
Guide de prise en main du Moniteur Packard Bell...... 6
Guia Rapida del Monitor Packard Bell. 9
Guida Rapida Monitor Packard Bell 12
Afin d'eviter tout risque d'électrocution ou d'incendie, n'exposez pas ce moniteur à la pluie ou à l'humidité. Placez le moniteur sur une surface stable de sorte qu'il ne tombe pas.
Pour diminuier la fatigue visuelle, n'exposez pas le moniteur au soleil. De même, ne l'installez pas pres d'une source lumineuse trop vivie.
Pour éviter tout risque d'électrocution, ne retirez ni les vis ni le capot du moniteur. N'ouvre jamais le moniteur! Il n'intègre aucune piece replacable par l'utilisateur. Seul un agent de maintenance qualifié peut le réparer.
Source d'alimentation en entrée : Dans de nombreux pays européens, la tension de l'alimentation secteur est de 230 V, ou comprise entre 200 et 240 V. Assurez-vous que votre moniteur est compatible avec la tension du secteur de votre pays.
Ne posez aucun objet pesant sur le cordon d'alimentation ou tout autre cable. En effet, un cordon endommagé présente des risques d'incendie ou d'électrocution. Si votre cordon d'alimentation est abîné, ne l'utilise pas. Vous pouvez en acheter un nouveau auprès de votre revendeur de matériel informatique ou électronique.
Ne démonze pas le monitreur. Le capot ne doit etre retire que par un technicien qualifie.
Mettez le monitateur hors de portée des enfants et des animaux domestiques.
Ne renversez aucun liquide sur le boitier du moniteur.
Lorsque vous utilisez le moniter, respectez les consignes en matière de températures et d'humidité.
Pour un fonctionnement optimal, le moniteur doit être correctement ventilé.
Eloignez le moniteur d'appareils tels que les transformateurs, les moteurs, les ventilateurs ou tout autre peripérisque générant d'importantants champs magnétiques.
Lorsque la tension est irrégulière, un circuit étant automatiquement le moniteur (le témoin d'alimentation s'éteint également). Le cas échéant, appuyez sur le bouton d'alimentation, patiently 30 secondes minimum et rallumez le moniteur.

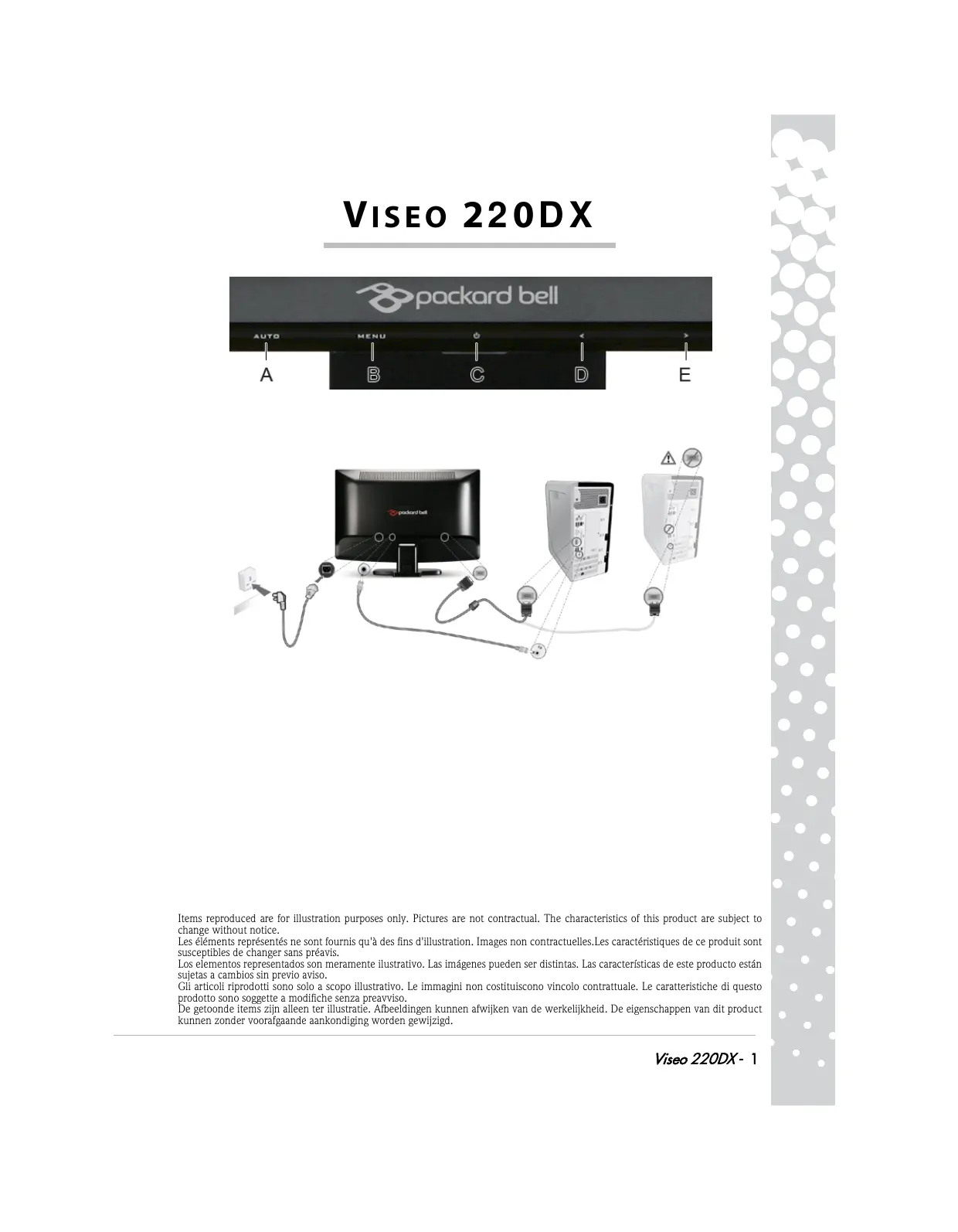

INSTRUCTIONS D'INSTALLATION (VOIR ILLUSTRATIONS AU DEBUT DE CE GUIDE)
-
Vérifiez que votre ordinaire et votre monitreur sont hors tension.
-
Si vous ordinateur est équipé d'un port VGA, branchez l'une des fiches du cable VGA au port VGA situé à l'arrière de votre ordinateur et l'autre fiche au connecteur situé au dos de l'écran. Conformément aux exigences de la norme PC99, la fiche et le connecteur VGA doivent être de couleur bleue. L'interface VGA permet à votre ordinateur d'émettre des signaux analogiques.
-
(Mastro 220Wdv / 240W) Si votre ordinateur est équipé d'un port DVI, branchez l'une des extrémités du cable DVI (en option) au port DVI situé à l'arrête de votre ordinateur et l'autre extrémité au connecteur situé au dos de l'écran. L'interface DVI permet à votre ordinateur d'émettre des signaux numériques.
-
Branchez le cordon d'alimentation à la prise située à l'arrière du moniteur.
-
Branchez l'autre extrémité du cordon d'alimentation à une prise secteur 100 V/240 V dotée d'une prise de terre.
Attention: Avant de brancher le cable d'alimentation à votre monitreur, assurez-vous que le cable video est correctement racordé. Vérifiez que votre ordinateur et votre monitreur sont HORS TENSION. Nous vous conseillons de mettre le monitreur sous tension avant d'allumer votre ordinateur.
COMMANDES DU MONITEUR (VOIR ILLUSTRATIONS AU DEBUT DE CE GUIDE)
Le bouton d'alimentation (C) vous permet d'allumer et d'eteindre votre monitreur. Nous vous conseillons demettre votre monitreur sous tension avant d'allumer votre ordinateur. Appuyez sur le bouton MENU (B) pour acceder au menu OSD. Appuyez sur les boutons < (D) ou > (E) pour selectionner le parametre que vousvoulez regler. Utilisez le bouton MENU pour selectionner le parametre que vous souhaitez modifier. Lesboutons < e et > yourspezient de reduire ou d'augmenter la valeur du parametre selectionné. Appuyez surle bouton AUTO (A) pour lancer une configuration optimisée automatique de I'affichage. Appuyez plusieurs
fois le sur le bouton < pour réduire le volume des haut-parleurs du moniteur. Appuyez plusieurs fois le sur le bouton > pour augmenter le volume des haut-parleurs du moniteur.
Le DCR et autres options d'affichage sont configurés dans le menu OSD des moniteurs qui prennet en charge ces fonctions. Pour de plus amples informations, vérifie la documentation électronique hébergée sur le CD fourni.
PILOTES
En principe, votre ordinateur est fourni avec les pilotes requis pour le moniteur Packard Bell. Toutefois, s'ils ne sont pas deja installés, vous pouvez les télécharger à partir de la section Support technique du site web de Packard Bell, www.packardbell.com.
Pour de plus amples informations, consultez le guide complet disponible auprès du Packard Bell InfoCentre* ou sur Internet, dans la section support technique du site web de Packard Bell, www.packardbell.com
- Disponible pour les moniteurs achetés avec un système Packard Bell complet uniquement.
DEPANNAGE
Débranche immédiatement le monitér de la prise secteur et consultez un technicien qualifié dans les cas suivants :
si le cordon d'alimentation ou la prise est endommagé(e) ;
si du liquide a ete renversed dans le moniteur ou si des objets y sont tombes ;
si le moniteur a ete exposé à la pluie ou a de l'eau ;
si le moniteur est tombé ou si le boîtier est abîné.
Avant de contacter votre prestataire de services agréé Packard Bell, vérifie les points suivants :
Aucune image n'apparait sur l'écran et le témoin d'alimentation est étéint.
Vérifiez que le cordon d'alimentation secteur est branché correctement aux deux extrémités et que vous avez appuyé sur le bouton d'alimentation.
Assurez-vous que le cable video est branché correctement dans l'ordinateur et qu'il n'est pas abimé.
Aucune image n'apparait sur l'écran et le témoin d'alimentation est allumé.
Votre ordinateur peut etre en mode Economies d'energie ou Veille. Il s'agit d'un etat temporaire au cours duquel la consommation eletrique du moniteur et de l'ordinateur est reduite. Deplacez yoursouris ou appuyez sur la barre d'espace de suaive clavier et attendez quelsques secondes.
Il est également possible que la luminosité de votre moniteur soit trop élevé ou trop faible. Réglez-la à l'aide du bouton de luminosité situé au bas de l'écran.
Vérifiez si le mode d'affichage sélectionné est compatible avec le moniteur.
Éteignez le moniteur et rallumez-le pour voir si cela résout le problème.
Assurez-vous que l'ordinateur est allumé.
L'imagestinstable.
Iosez et retirez les sources d'émissions electromagnétiques proches.
Réglez votre ordinaire pour un mode video compatible ; consultez la documentation incluse sur le CD pour de plus amples informations.
Essayez de brancher le moniteur dans une prise différente reliée à la terre, de préférence sur un circuit différent.
Vérifiez les paramètres d'affichage de votre ordinateur. Assurez-vous que le mode sélectionné est compatible. Le message « Vérifier le cable » s'affiche.
Assurez-vous que le cable video analogue est branché correctement au port video analogue au dos du moniteur.
Vérifiez que l'autre extrémité est branchée correctement dans le connecteur VGA de votre ordinateur.
Conformément aux exigences de la Directive 2002/96/EC, connue sous le nom de Directive DEEE (Déchets d'Equipements Electriques et Electroniques), les produits électriques et électroniques usages doivent suivre une filière de collecte spécifique.
Les DEEE doivent donc etre éliminés séparément des ordures menagères classiques afin de permettre leur recyclage, de promouvoir la réutilisation des materiaux et ainsi de limiter la quantité de déchets ultimes envoyés en centres d'enfouissement technique ou bien en
incinération.
Le logo représentant une poubelle barrée est là pour vous rappeler que ces équipements doivent être triés séparation. Cette nouvelle reglementation concerne tous vos équipements Packard Bell (ordinateur, écran, GPS, lecteur MP3, disque dur externe) et également tous les accessoires (clavier, souris, haut-parleurs, télécommande). Ainsi lorsque vous souhaïterez vous débarrasser de tels produits, veillez à leur faire suivre la bonne filière de recyclage, soit en consultant les consignes de votre municipalité (décheterie), soit en rapportant votre ancien équipement auprès de votre revendeur (un équipement repris pour un acheté). Pour de plus amples informations, visitez le site
Ce produit, sur lequel est apposé le logo CE, est conforme aux directives :
- 2004/108/EC sur la compatibilité electromagnétique,
- 2006/95/EC sur les basses tensions.
-La directive RoHS (2002/95/CE)
La directive 2005/32/CE du Parlement européen et du Conseil en ce qui concerne les exigences en matière d'écoconception.
Pour obtenir des informations spécifiques concernant la conformité de ce produit aux normes européennes, veuillage vous reférer à votre guide de l'utilisateurlectronique.
EMBALLAGE
L'emballage de ce produit est conforme à la directive :
- 94/62/EC sur les emballages et les déchets d'emballage.
SPECIFICATIONS DU MONITEUR Viseo 220DX DE PACKARD BELL
| Tension en entrée | AC100-240V,50/60Hz |
| Affichage | Surface d'affichage de 21.5" (55cm) (diagonale) |
| Écran | Écran LCD TFT (Thin Film Transistor) avec matrice active |
| Résolution maximum | 1920 x 1080 a 60Hz |
| Signaux en entrée | RVB positifs analogiques 0,7 Vp-p, 75 ohms, signaux de synchronisation de niveau TTL distincts et composites, connecteur sub-D 15 broches |
| Temps de réponse | 5 ms |
| Consommation électrique | 60 W maximum |
| Contraste | 1000 : 1 |
| DCR | 50000 : 1 (contraste dynamique) |
| Luminosité | 300 cd/m2 |
| Haut-parleurs | 1W x 2 |
| Températures en fonctionnement | +5°C ~ +35°C |
| Plug & Play | Conformément au protocole DDC1/2B (Display Data Channel 1/2B) |
| Sécurité et compatibilité electromagnétique | Conformité avec les normes suivantes : CE, CB, MPRII, TUV Bauart Mark, ROHS,ISO 9421-307,GOST-R |
GUIA RAPIDA DEL MONITOR PACKARD BELL
Assurez-vous que le cable video analogue est branché correctement au port video analogue au dos du monieur.
Vérifiez que l'autre extrémité est branchée correctement dans le connecteur VGA de votre ordinateur.
