Lire attentivement le mode d’emploi et assimiler son contenu avant d’utiliser la machine. Toujours porter: • un casque de protection car il existe toujours un risque de chute d’objet • protège-oreilles • des lunettes de protection homologuées
15 mètres de la machine.
Dispositifs de sécurité de la machine 4 Contrôle, entretien et maintenance des dispositifs de sécurité de la machine 7 Equipement de coupe 10 Consignes de sécurité générales 11 Instructions de travail générales 12 Techniques de débroussaillage de base 13 QUELS SONT LES COMPOSANTS? Quels sont les composants de la débroussailleuse? 17 MONTAGE Montage de guidon (225R/RD. 227R/RD, 232R/RD) 18 Montage de guidon (235R) 18 Position de transport, guidon 18 Montage de la lame et de la tête de coupe 19 Montage du protège-lame, de la lame à herbe et du couteau à herbe 19 Montage du protège-lame et de la lame d’éclaircissement ... 19 Montage de la protection contre les projections et de la tête de coupe Superauto II (225R/RD227R/RD, 232R/RD) 20 Montage de la protection contre les projections et de la tête de coupe Trimmy SII (235R) 20 Montage des autres protections et équipements de coupe ... 20 Montage et démontage de tige divisible (225RD/ 232RD) 21 Adaptation harnais et débroussailleuse 21 CARBURANT Carburant 22 Ravitaillement 22 • Lors de l’utilisation d’une désherbeuse, d’une débroussailleuse ou d’un coupe-bordure, un équipement de protection personnelle officiellement agréé doit toujours être utilisé. Cet équipement n’élimine pas les risques de blessure, mais réduit la gravité d’une blessure en cas d’accident. Veuillez consulter votre revendeur pour le choix de votre équipement.
2 m de haut. PROTEGE-OREILLES Utiliser des protège-oreilles avec un effet amortisseur suffisant. PROTEGE-YEUX D’éventuels coups de branches ou objets éjectés par l’équipement de coupe rotatif peuvent blesser les yeux. GANTS Au besoin, utiliser des gants, notamment lors du montage de l’équipement de coupe. BOTTES Utiliser des bottes stables et antidérapantes. HABITS Porter des vêtements fabriqués dans un matériau résistant, éviter les vêtements larges qui risquent de s’accrocher dans les broussailles et aux branches. Toujours utiliser des pantalons longs et robustes. Ne pas porter de bijoux, de shorts, des sandales et ne pas marcher pieds-nus. Attacher les cheveux pour qu’ils ne tombent pas sur les épaules. PREMIERS SECOURS L’utilisateur de tronçonneuses, débroussailleuses ou coupe-herbes doit toujours emporter les premiers secours. 4 – Français
Ce chapitre explique les dispositifs de sécurité de la machine, leur fonction ainsi que les contrôles et entretiens à effectuer pour s’assurer de leur bon fonctionnement. (Voir le chapitre ”Quels sont les composants” pour voir l’emplacement de ces dispositifs sur la machine).
Le dispositif anti-vibrations de la machine réduit la transmission de vibrations entre unité moteur/ équipement de coupe et l’ensemble poignée de la machine.
3. Protection pour outil de coupe Cette protection a pour but d’empêcher la projection d’objets détachés vers l’opérateur. Il empêche également l’opérateur d’entrer en contact avec l’outil de coupe.
Le risque d’incendie est important dans les pays au climat chaud et sec. C’est pourquoi nous avons équipé certains silencieux de dispositifs antiflammes. Vérifier si le silencieux de la machine est muni d’un tel dispositif. En ce qui concerne les silencieux, il est très important que les instructions de contrôle, entretien et maintenance soient suivies (voir le chapitre ”Contrôle, entretien et maintenance des dispositifs de sécurité de la machine”).
! • contiennent de l’oxyde de carbone pouvant provoquer l’empoisonnement à l’oxyde de carbone. Ne jamais démarrer ou faire tourner la machine dans un local clos. • sont brûlants et peuvent produire des étincelles pouvant occasionner des incendies. Ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables!
• Cela est particulièrement vrai pour les dispositifs de sécurité de la machine. Si la machine ne peut satisafaire aux contrôles listés ci-après, contacter l’atelier de service. • L’achat de l’un de nos produits garantit l’obtention d’une réparation et d’un entretien compétents. Si le lieu d’achat de la machine ne dispose pas du service d’entretien agréé, s’informer de l’adresse de l’atelier de service agréé le plus proche.
”Démarrage”. Démarrer la machine et donner les pleins gaz. Relâcher l’accélérateur et s’assurer que l’équipement de coupe s’arrête et qu’il reste immobile. Si l’équipement de coupe tourne lorsque l’accélérateur est au régime de ralenti, contrôler le réglage du ralenti du carburateur. Voir le chapitre ”Entretien”.
• S’assurer que l’accélérateur est bloqué au régime de ralenti lorsque le verrou d’accélérateur est en position de départ. • Enfoncer le verrou d’accélérateur et s’assurer qu’il retrouve sa position de départ dès qu’il est relâché. • S’assurer de la mobilité de l’accélérateur et du verrou d’accélérateur, ainsi que du bon fonctionnement de leurs systèmes de retour par ressorts.
Lorsque la poignée est relâchée, l’accélérateur et le verrou d’accélérateur retrouvent leurs positions initiales. Cela s’effectue à l’aide de deux systèmes de retour par ressorts. Dans les positions initiales, l’accélérateur est automatiquement bloqué au régime de ”ralenti”.
• Démarrer le moteur et s’assurer que le moteur s’arrête en ramenant le contacteur d’arrêt à la position stop.
• Remplacer ces dispositifs s’ils ont subi des coups ou s’ils présentent des fissurations. • Toujours utiliser la protection recommandée dans les "Caractéristiques techniques", concernant les divers accessoires de coupe.
• Contrôler que les éléments anti-vibrations sont entiers et solidement fixés.
à l’utilisation d’un équipement de coupe adéquat: • Réduire le sautage de la machine • Obtenir une capacité de coupe maximale. • Améliorer la durée de vie de l’équipement de coupe. Les quatre règles de base: 1)N’utiliser l’outil de coupe qu’avec la protection recommandée! Voir à la rubrique : ”Caractéristiques techniques”.
Suivre nos instructions et respecter les recommendations d’affûtage. Une lame mal affûtée ou endommagée augmente les risques d’accidents. 3) S’assurer d’un dégagement correct! Suivre nos instructions et utiliser l’outil recommandé. 4) Inspecter l’équipement de coupe afin de détecter d’éventuels dommages ou fissures. Toujours remplacer un équipement de coupe endommagé.
• S’assurer du bon positionnement des bretelles du harnais. Quand la machine et le harnais sont ajustés, contrôler le bon fonctionnement du dispositif de déclenchement rapide.
• Se protéger la main lors du montage, se servir du protège-lame comme protection lors du serrage avec la clé à canon. Serrage de l’écrou, sens contraire au sens de rotation. Desserrage de l’écrou, dans le sens de rotation. (NOTER! L’écrou est fileté à gauche). • Serrer l’écrou à l’aide de la clé à canon, 35-50 Nm (3,5-5 kpm). NOTER! L’usure du verrouillage nylon du contre-écrou ne doit pas être telle qu’il peut se visser à l’aide des doigts. Le verroullage doit résister à 1,5 Nm au moins. Remplacer le contre-écrou après l’avoir resserré une dizaine de fois.
• Maintenir les dents des lames correctement affûtées! Suivre nos recommandations et les instructions sur l’emballage des lames. • S’assurer d’un dégagement correct. Suivre nos instructions et respecter les recommendations d’affûtage.
• Voir les instructions d’affûtage sur l’emballage de l’équipement de coupe. • Un affûtage correct de la lame est une condition indispensable pour l’obtention d’un travail efficace et pour éviter une usure anormale de la lame et de la débroussailleuse. • Veiller à disposer d’un support solide en affûtant la lame. Utiliser une lime ronde de 5,5 mm et un support de lime. • Angle d’affûtage 15º. Affûter les dents alternativement à droite et à gauche. Quand les dents sont sérieusement émoussées, il peut s’avérer nécessaire, exceptionnellement, de limer leur partie supérieure avec une lime plate. Dans ce cas, procéder à cette opération avant d’entamer l’affûtage avec la lime ronde. La partie supérieure des dents doit être limée de manière identique sur toutes les dents. • Ajuster le dégagement. Il doit être de 1 mm. 10 – Français
• Voir les instructions d’affûtage sur l’emballage de l’équipement de coupe. • La lame et le couteau sont affûtés à l’aide d’une lime plate à grades simples. • Limer les tranchants de manière identique afin de conserver l’équilibre.
• N’utiliser que les têtes de coupe et les fils recommandés. Ils ont été testés par le fabricant pour s’adapter à une certaine dimension de moteur. Cela est particulièrement important lors de l’utilisation de têtes de coupe entièrement automatiques. N’utiliser que l’équipement de coupe recommandé, voir le chapitre ”Caractérisitiques techniques”. • En général, les petites machines demandent des petites têtes de coupe, et vice-versa. Cela vient du fait que lors du désherbage au moyen de fils, le moteur doit éjecter le fil radialement depuis la tête de coupe, puis faire face à la résistance de l’herbe à couper. • La longueur du fil est également importante. Un fil long demande un moteur plus puissant qu’un fil court, même en cas de diamètre de fil identique. • S’assurer que le couteau monté sur le carter de protection est intact. Il sert à découper le fil à la bonne longueur. • Pour améliorer la durée de vie du fil, laisser le fil tremper dans de l’eau pendant quelques nuits.Le fil devient alors plus résistant et tient plus longtemps. INFORMATIONS IMPORTANTES Veiller à ce que la corde du coupe-herbe soit toujours enroulée de façon compacte et régulière autour du tambour. Autrement la machine produit des vibrations dangereuses pour la santé.
• Les seuls accessoires pouvant utiliser l’unité moteur comme source d’entraînement sont les équipements de coupe que nous recommandons au chapitre ”Caractéristiques techniques”. • Ne jamais utiliser la machine dans un état de fatigue, en ayant consommé des boissons alcoolisées ou en prenant des médicaments pouvant altérer la vue, le sens de jugement ou le contrôle physique. • Porter un équipement personnel de protection. Voir le chapitre ”Équipement de protection personnelle”. • Ne jamais utiliser une machine modifiée de manière à ne plus être conforme à sa conception d’origine. • Ne jamais utiliser une machine défectueuse. Suivre les instructions de contrôle, d’entretien et de service de ce manuel. Certaines mesures d’entretien et de service doivent être effectuées par des spécialistes qualifiés. Voir le chapitre ”Entretien”. • L’utilisateur de la machine doit s’assurer qu’aucune personne ou animal ne s’approche à moins de 15 mètres pendant le travail. Lorsque plusieurs utilisateurs travaillent dans une même zone, il convient d’observer une distance de sécurité égale au moins au double de la longueur de l’arbre. Cette distance ne peut en aucun cas être inférieure à 15 mètres.
• Ne jamais démarrer la machine à l’intérieur. Ne pas oublier les dangers liés à l’inhalation des gaz d’échappement du moteur. • Inspecter les environs et s’assurer que ni personnes, ni animaux ne peuvent entrer en contact avec l’équipement de coupe. • Placer la machine sur le sol et vérifier que l’équipement de coupe ne peut heurter ni cailloux ni débris de branches. Plaquer la machine contre le sol à l’aide de la main gauche (NOTER! Pas à l’aide du pied!). Saisir ensuite la poignée de démarrage de la main droite et tirer sur le lanceur.

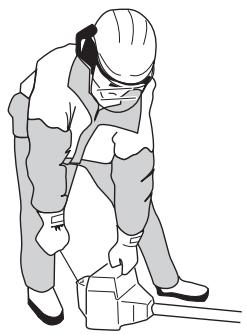

• Ne jamais remplir le réservoir d’essence de la machine lorsque le moteur tourne. Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de remplir le réservoir. • Lors du ravitaillement et du mélange de carburant (essence et huile 2-temps), s’assurer d’une bonne ventilation.
(10 ft) Nettoyer la machine de toute trace de carburant. b) Si l’on a renversé du carburant sur soi ou sur ses vêtements. Changer de vêtements. c) Si la machine présente une fuite de carburant. Vérifier régulièrement le bouchon de réservoir et les tuyaux à carburant afin de détecter d’éventuelles fuites.
• Conserver et transporter la machine et le carburant de façon à éviter que toute fuite ou émanation éventuelle entre en contact avec une flamme vive ou une étincelle : machine électrique, moteur électrique, contact/interrupteur électrique, chaudière ou équivalent. • Lors de la conservation ou du transport de carburant, toujours utiliser un récipient homologué et conçu à cet effet. • Lors des remisages de longue durée, vidanger le réservoir de carburant. S’informer auprès d’une station service comment se débarasser du carburant résiduel. • Lors de la conservation ou du transport de la machine, toujours utiliser la protection de transport destinée à l’outil de coupe.
• L’utilisateur doit éviter les utilisations pour lesquelles il n’est pas qualifié. • Avant l’utilisation, il est essentiel de comprendre la différence entre le déblayage forestier, le débroussaillage et le désherbage.
1. Inspecter les environs: • Afin de s’assurer que ni personnes, ni animaux ou d’autres facteurs ne peuvent entraver le contrôle de la machine. • Afin d’éviter que des personnes ou des animaux n’entrent en contact avec l’équipement de coupe ou avec d’éventuels objets éjectés par l’équipement de coupe. • NOTER! Ne jamais utiliser une machine en l’absence de possibilités d’appeler au secours en cas d’accident.
3. Veiller à pouvoir marcher et se maintenir debout de manière sûre. Lors des déplacements inattendus, veiller à découvrir d’eventuels obstacles (racines, cailloux,
Avant et après l’abattage, ces arbres risquent de brutalement retrouver leur position initiale. Un mauvais placement de l’utilisateur ou de la coupe d’abattage peut entraîner un entrechoc avec l’arbre pouvant résulter en une chute ou en une perte du contrôle de la machine. Ces deux cas de figure sont susceptibles de provoquer des blessures graves. 5. Lors des déplacements, arrêter le moteur. Lors des déplacements longs et des transports, utiliser le dispositif de protection prévu à cet effet. 6. Ne jamais placer la machine sur le sol avec le moteur en marche sans pouvoir la surveiller.
Répartition égale de la charge au niveau des épaules Un harnais et une débroussailleuse correctement adaptés facilite sensiblement le travail. Ajuster le harnais afin d’obtenir la position de travail la plus confortable. Tendre les courroies latérales pour équilibrer la charge au niveau des épaules. Hauteur correcte 1) Déblayage forestier. Ajuster la courroie de portage de sorte que le crochet de suspension arrive à environ 1 dm sous les hanches. La lame doit légèrement pointer en avant. 2) Désherbage. Le crochet de suspension doit arriver à environ 2 dm sous les hanches, de sorte que la lame soit parallèle au sol. Equilibre correct 1) Déblayage forestier. Déplacer la boucle de suspension en avant ou en arrière. Si la lame balance légèrement à quelques dm au-dessus du sol, il est plus simple d’éviter la taille de pierres. 2) Désherbage. Laisser la lame balancer à une hauteur de coupe adéquate, c’est-à-dire près du sol.
• Toujours faire marcher le moteur aux pleins gaz lors du débroussaillage et du désherbage. • Ramener le moteur au régime de ralenti après chaque phase de travail. Le fait de laisser le moteur tourner aux pleins gaz sans le charger (c’est-à-dire sans la résistance subie par le moteur, par l’intermédiaire de l’équipement de coupe, lors du désherbage) peut entraîner des dommages moteur importants.

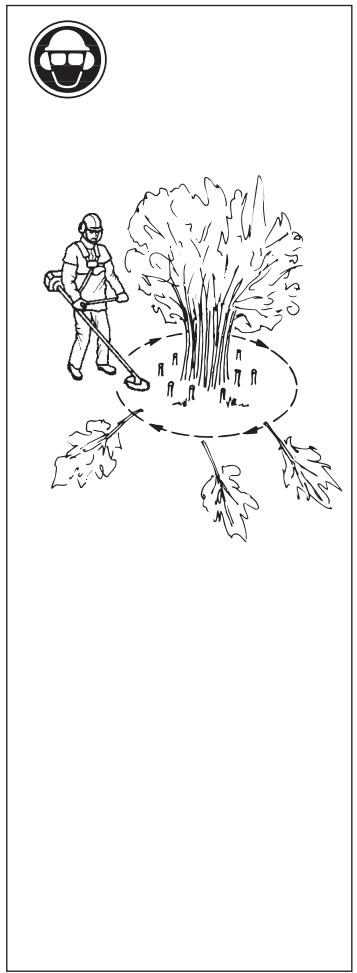

• Déblayage forestier est l’appellation générale de l’abattage de petits arbres, chaque tronc étant coupé individuellement. Ce travail suppose l’utilisation de lames de scie. • Le débroussaillage est un terme général décrivant la coupe de l’herbe haute et épaisse. Des lames et couteaux à herbe sont utilisés. • Le désherbage est un terme général décrivant la coupe de l’herbe au bord des allées et autour des arbres. Une tête de désherbage ou des couteaux en plastique sont utilisés.
E. A l’application de la lame contre l’objectif, toujours faire marcher le moteur aux pleins gaz. F. Toujours utiliser des lames correctement affûtées. G. Eviter la taille de pierres. H. Contrôler le sens d’abattage (se servir du vent).

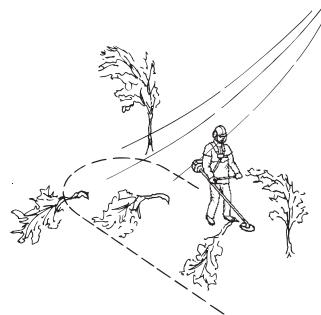

• Commencer par le côté du terrain le plus simple à déblayer, cela procure un bon démarrage. • Travailler systématiquement en allant et en venant, par largeurs de 4-5 mètres, ainsi le rayon d’action total de la machine est utilisé, dans les deux sens, et l’utilisateur bénéficie d’un domaine de travail facile et variable. • La distance à parcourir doit être d’environ 75 mètres. Déplacer le stock de carburant en fonction de l’avancement du travail. • En cas de terrain pentu, déterminer le parcours de manière qu’il soit parallèle à la pente. Il est beaucoup moins fatiguant de marcher le long de la pente, plutôt que de la descendre et de la remonter constamment. • Il est préférable de déterminer le parcours de manière à éviter les fossés et d’autres obstacles. Adapter le parcours en fonction du vent, de sorte que les troncs déblayés chutent dans la partie déjà déblayée. 14 – Français

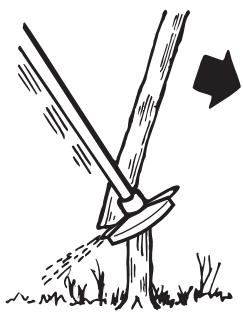

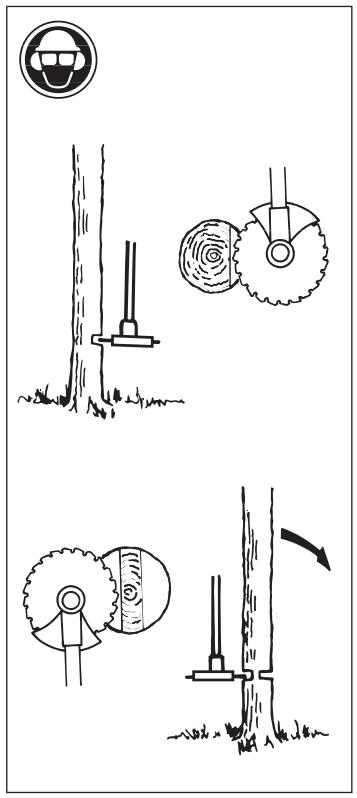

• En présence de troncs épais, les risques de sautage sont plus importants. Pour cela, éviter de scier au niveau de la plage 12h - 15h de la lame. • Pour que l’arbre chute vers la gauche, la partie inférieure de l’arbre doit être menée vers la droite. Incliner la lame et la déplacer vers le bas, à droite. Simultanément, pousser le tronc à l’aide du protège-lame. Appliquer la lame contre l’objet, au niveau de la plage 15h - 17h de la lame. Donner les pleins gaz avant d’entamer la coupe.

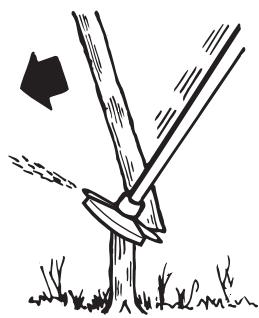

être menée vers la gauche. Incliner la lame et la déplacer vers le haut, à droite. Appliquer la lame contre l’objet, au niveau de la plage 15h -17h de la lame, de sorte que le sens de rotation de la lame mène la partie inférieure de l’arbre vers la gauche.
• Les troncs épais doivent être sciés depuis deux côtés. Commencer par estimer le sens de chute. Commencer la coupe par le côté se trouvant dans le sens de chute de l’arbre. Effectuer la coupe d’abattage de l’autre côté. Ajuster la pression d’alimentation en fonction de l’épaisseur et du degré de dureté de l’arbre. Les troncs minces demandent une alimentation plus importante, les troncs plus épais une alimentation plus légère. • Si les troncs sont très proches les uns des autres, ajuster la vitesse de travail. • Ne jamais décrocher une lame bloquée dans un arbre en tirant dessus. Cela pourrait endommager la lame, l’engrenage angulaire, la tige ou le guidon. Lâcher les poignées, saisir la tige des deux mains et lentement décrocher la machine.
• Faucher les troncs minces et les broussailles. Travailler en balayant le terrain latéralement. • Essayer de couper plusieurs troncs d’un même geste de balayage. • Commencer par couper autour du bosquet. Couper les hautes branches en premier pour éviter de tout risque de blocage. Couper ensuite les branches à la hauteur souhaitée. Essayer ensuite de pénétrer dans le bosquet et de couper le centre du bosquet. S’il est toujours difficile de pénétrer dans le bosquet, couper les branches les plus hautes et les laisser retomber. De cette manière le risque de blocage de la machine diminue.
• La lame à herbe est utilisée pour tous les types d’herbe haute ou épaisse. • Faucher l’herbe d’un mouvement de balancier latéral, le mouvement de droite à gauche constituant le moment de fauche et le mouvement de gauche à droite le moment de retour. Faire travailler le côté gauche (plage entre 8h et 12 h). • Si la lame est légèrement penchée vers la gauche pendant le travail, l’herbe coupée est disposée en bandes, ce qui facilite le ramassage lors du ratissage. • Essayer d’établir un rythme de travail. Adopter une position stable, les pieds légèrement écartés. Avancer vers l’avant après le mouvement de retour et reprendre la même position stable. • Laisser le bol de garde au sol. Son rôle est de protéger la lame contre tout contact avec le sol. • Respecter les règles suivantes afin d’éviter que les matériaux ne s’enroulent autour de la lame: a) Toujours travailler avec le moteur à plein régime b) Eviter de toucher l’herbe ou les broussailles coupées en effectuant le mouvement de retour. • Arrêter le moteur et retirer la débroussailleuse du harnais avant de commencer à rassembler le matériau coupé.
! Ne jamais se pencher sur le protège-lame. Des cailloux, débris, etc. peuvent être projetés dans les yeux et causer des blessures très graves, voire la cécité. Maintenir à distance toutes les personnes non concernées par le travail. Les enfants, les animaux, les spectateurs et les collègues de travail devront se trouver hors de la zone de sécurité soit à au moins 15 mètres. Arrêter immédiatement la machine si une personne s’approche.
• Réduire les risques d’endommager la végétation en limitant la longueur du fil à 10-12 cm et en réduisant le régime moteur. Nettoyage par grattage • La technique du grattage permet d’enlever toute végétation indésirable. Maintenir la tête de coupe juste au-dessus du sol, puis l’incliner. Laisser le fil battre le sol autour des arbres, poteaux, statues et similaires. NOTER! Cette technique accélère l’usure du fil. • Le fil s’use plus vite et doit être alimenté plus souvent lors du travail au contact de cailloux, briques, béton, clôtures métalliques, etc. que lors du travail au contact d’arbres et de clôtures en bois. • Lors du désherbage et du grattage, ne pas faire tourner le moteur entièrement aux pleins gaz, ceci afin d’améliorer la durée de vie du fil et de réduire l’usure de la tête de coupe.

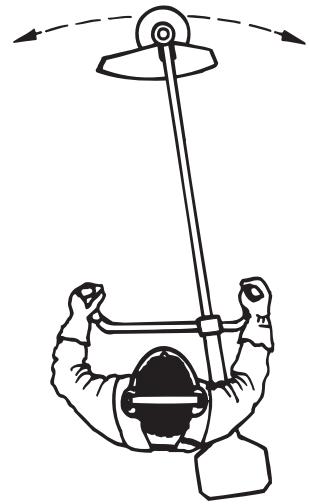

• Lors du désherbage et du balayage, utiliser les pleins gaz, cela permet d’obtenir un excellent résultat.
Maintenir à distance toutes les personnes non concernées par le travail. Les enfants, les animaux, les spectateurs et les collègues de travail devront se trouver hors de la zone de sécurité soit à au moins 15 mètres. Arrêter immédiatement la machine si une personne s’approche.
Pompe à carburant Carter de filtre à air
18. Clé pour l’écrou de lame Mode d’emploi Dispositif de protection de transport Clé à six pans Goupille d’arrêt Harnais Protection anti-projections • Aligner le trou de la vis de fixation avec le trou du guidon. • Remonter la vis à l’arrière de l’accélérateur. • Passer la vis à travers la poignée et le guidon. Serrer. • Desserrer la vis du capuchon en plastique sur la fixation du guidon. • Placer le guidon comme indiqué sur la figure. Monter les éléments de fixation et serrer légèrement la vis du capuchon. • Enfiler le harnais et suspendre la machine par le crochet prévu à cet effet. Effectuer un réglage fin de sorte à obtenir une position de travail confortable lorsque la machine est suspendue par le harnais. Resserrer la vis.
• Démonter la vis à l’arrière de l’accélérateur. • Enfiler l’accélérateur sur la partie droite du guidon (voir croquis). • Aligner le trou de la vis de fixation avec le trou du guidon. • Remonter la vis à l’arrière de l’accélérateur. • Passer la vis à travers la poignée et le guidon. Serrer. • Retirer les éléments de fixation de la fixation du guidon. • Placer le guidon comme indiqué sur la figure. Monter les éléments de fixation et serrer légèrement la vis du capuchon. • Monter les câbles selon la photo. • Enfiler le harnais et suspendre la machine par le crochet prévu à cet effet. Effectuer un réglage fin de sorte à obtenir une position de travail confortable lorsque la machine est suspendue par le harnais. Resserrer la vis.
• Il est facile de replier le guidon le long de la tige pour simplifier transports et remisages. • Desserrer la poignée. Tourner le guidon dans le sens horaire de telle sorte que la poignée d’accélération se retrouve contre le moteur. • Plier le guidon autour de la tige. Resserrer la vis. • Toujours utiliser la protection de transport avec l’outil de coupe. 18 – Française

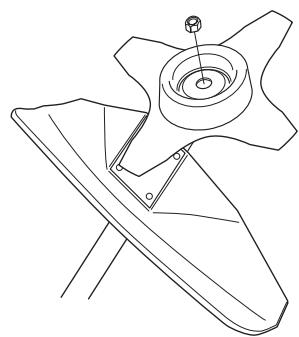

• Le montage du protègelames (A) s’effectue à l’aide de 4 vis (L), comme indiqué par le croquis. NOTER! Utiliser un protège-lame recommandé. • Monter le toc d’entraînement (B) sur l’arbre sortant. • Faire tourner l’axe de la lame jusqu’à ce que l’un des trous du toc d’entraînement coïncide avec le trou correspondant du carter. • Insérer la goupille d’arrêt (C) dans le trou afin de bloquer l’arbre. • Placer la lame (D) et la bride de support (F) sur l’arbre sortant. • Monter l’écrou (G). Le serrage de l’écrou s’effectue avec un couple de serrage de 35-50 Nm (3,5-5 kpm). Utiliser la clé à canon du jeu d’outils. Tenir le manche de la clé aussi près du protège-lame que possible. L’écrou se resserre en tournant la clé dans le sens contraire au sens de rotation (l’écrou est fileté à gauche). • Les dents de la scie risquent de vous blesser aussi bien lors du serrage que du desserrage de l'écrou. Veiller à ce que la main soit toujours protégée par le carter lors de ces interventions. Pour ce faire, toujours utiliser une clef à douille munie d'un manche assez long. La photo indique la zone dans laquelle la clef doit être utilisée, aussi bien pour serrer que pour desserrer l'écrou.
G F comme indiqué par le E croquis. NOTER! D Utiliser un protège-lame recommandé. • Monter le toc A d’entraînement (B) sur B l’arbre sortant. C • Faire tourner l’axe de la lame jusqu’à ce que l’un L des trous du toc d’entraînement coïncide avec le trou M correspondant du carter. • Insérer la goupille d’arrêt (C) dans le trou afin de bloquer l’arbre. • Placer la lame (D), la coupelle de support (E) et la bride de support (F) sur l’arbre sortant. • Monter l’écrou (G). Le serrage de l’écrou s’effectue avec un couple de serrage de 3550 Nm (3,5-5 kpm). Utiliser la clé à canon du jeu d’outils. Tenir le manche de la clé aussi près du protège-lame que possible. L’écrou se resserre en tournant la clé dans le sens contraire au sens de rotation (l’écrou est fileté à gauche).
• Pour pouvoir monter la tête de coupe, il faut d’abord la démonter. Voir croquis. Procéder comme suit:
(J) qui ressortent d’écranchures sur le fond (K). Séparer les deux parties de la tête de coupe à l’aide des doigts dans le couvercle. • Placer le couvercle (I) et la bride de support (F) sur l’arbre sortant. • Poser l’écrou (G) et le serrer au couple de 35-50 Nm (3,5-5 kpm). Utiliser la clé à douille de la trousse à outils. Tenir le manche de la clé aussi près que possible de la protection coupe-bordure. Serrer l’écrou en tournant la clé dans le sens de rotation (filetage à gauche). • Monter le fond (K) de la tête de coupe sur le couvercle (I) en assemblant le fond et le couvercle, les échancrures du fond étant juste en face des crochets de blocage du couvercle. • Le démontage s’effectue dans l’ordre inverse. 20 – Française
Trimmy SII (235R) • Monter la protection (A) destinée au travail avec une tête de coupe. La fixer à l’aide de 4 vis (L) et d’une plaque de renforcement (M) comme indiqué sur la figure. • Monter le plateau d'entraînement (B) sur l'arbe sortant. • Tourner l'arbre de la lame jusqu'à ce que l'un des orifices du plateau d'entraînement coïncide avec l'orifice correspondant cu carter d'engrenage. • Introduire la goupille d'arrêt (C) dans l'orifice de façon à la rotation. • Visser la tête de débroussaillage (H) dans le sens de la rotation. • Resserrer la tête de débroussaillage, couple de serrage 35-50 Nm (3,5-5 kpm). • Le démontage s'effecute en sens inverse.
• Monter un toc d’entraînement (B) sur l’arbre sortant. • Faire tourner l’axe de la lame jusqu’à ce que l’un des trous du toc d’entraînement coïncide avec le trou correspondant du carter. • Insérer la goupille d’arrêt (C) dans le trou afin de bloquer l’arbre. • Visser la tête de coupe (H) dans le sens contraire du sens de rotation. • Le démontage s’effectue dans l’ordre inverse.
Répartition égale de la charge au niveau des épaules Un harnais et une débroussailleuse correctement adaptés facilite sensiblement le travail. Ajuster le harnais afin d’obtenir la position de travail la plus confortable. Tendre les courroies latérales pour équilibrer la charge au niveau des épaules. Hauteur correcte 1) Déblayage forestier. Ajuster la courroie de portage de sorte que le crochet de suspension arrive à environ 1 dm sous les hanches. La lame doit légèrement pointer en avant. 2) Désherbage. Le crochet de suspension doit arriver à environ 2 dm sous les hanches, de sorte que la lame soit parallèle au sol. Equilibre correct 1) Déblayage forestier. Déplacer la boucle de suspension en avant ou en arrière. Si la lame balance légèrement à quelques dm au-dessus du sol, il est plus simple d’éviter la taille de pierres. 2) Désherbage. Laisser la lame balancer à une hauteur de coupe adéquate, c’est-à-dire près du sol. Française –
• Secouer le mélange de carburant minutieusement avant de remplir le réservoir à carburant de la machine. • Ne jamais préparer plus d’un mois de consommation de carburant d’avance. • Si la machine doit être rangée pendant une longue période, il faut vidanger et nettoyer le réservoir à carburant.
• Indice d’octane minimum recommandé, 90. Le fait de conduire le moteur avec un carburant avec un indice d’octane inférieur à 90, peut entraîner un phénomène de ”détonation”. Cela implique une augmentation de la température du moteur, ce qui peut résulter en des avaries graves. • En cas de régime moteur continuellement haut, il est recommandé d’utiliser un carburant avec un indice d’octane supérieur.
• Pour le meilleur résultat, utiliser l’huile deux-temps HUSQVARNA, spécialement développée pour les débroussailleuses et tronçonneuses. Proportions de mélange 1:50 (2%). • En cas de non-disponibilité d’huile deux-temps HUSQVARNA, il est possible d’utiliser une huile deuxtemps de qualité, prévue pour moteurs à refroidissement par air. Contacter le revendeur pour choisir l’huile. Proprtions de mélange 1:33 (3%). • Ne jamais utiliser d’huile deux-temps prévue pour moteurs hors-bord à refroidissement par eau, ”outboardoil”. • Ne jamais utiliser d’huile pour moteurs quatre-temps. 22 – Française
Ne jamais faire le plein de carburant avec le moteur en marche. Couper le moteur et le laisser refroidir avant de faire le plein. Ouvrir prudemment le bouchon du réservoir pour laisser s’échapper toute surpression éventuelle. Bien resserrer le bouchon de réservoir après remplissage. Avant de la mettre en marche, éloigner la machine de l’endroit où le remplissage a été effectué.

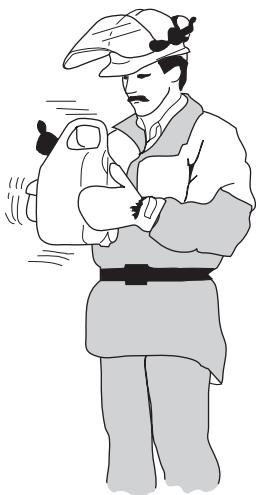

• Veiller à correctement mélanger le carburant en agitant le récipient avant de remplir le réservoir.
Benzin • Contrôler la lame pour détecter d’éventuelles fissures au niveau des dents et du trou central, dûes à l’usure ou à un serrage trop fort. Les raisons les plus fréquente de la présence de fissures sont la formation de coins pointus lors de l’affûtage et l’utilisation d’une lame aux dents émoussées. En cas de fissures, mettre la lame au rebut. • S’assurer que la bride de support ne présente pas de fissures par suite d’usure ou de serrage trop fort. En cas de fissures, mettre la bride de support au rebut! • S’assurer que le contreécrou n’a pas perdu sa capacité de blocage. Le contre écrou doit résister à au moins 1,5 Nm. Le couple de serrage du contre-écrou est de 35-50 Nm. • Contrôler le protège-lame afin de détecter d’éventuels dommages ou fissures. Remplacer le protège-lame s’il a subi des dommages ou s’il présente des fissures. • Contrôler la protection contre les projections et la tête de coupe afin de détecter d’éventuels dommages ou fissures. Remplacer la protection contre les projections ou la tête de coupe si elles ont subi des dommages ou si elles présentent des fissures. • Ne jamais utiliser la machine sans protège-lame ou sans protection contre les projections ou si les dispositifs de protection sont défectueux.
Avant de la mettre en marche, toujours éloigner la machine de l’endroit où le remplissage a été effectué. Placer la machine sur une surface plane. S’assurer que l’outil de coupe ne risque pas de rencontrer un obstacle. Veiller à ce qu’aucune personne non autorisée ne se trouve dans la zone de travail pour éviter le risque de blessures personnelles graves. Distance de sécurité: 15 mètres.
ALLUMAGE: Ramener le contacteur d’arrêt en position de démarrage. STARTER: Ramener le starter en mode starter. POMPE A CARBURANT: Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois jusqu’à ce que le carburant commence à remplir la poche. Il n’est pas nécessaire de remplir la poche entièrement. Moteur chaud Procéder de la même manière qu’en cas de moteur froid, mais sans ramener le starter en mode starter. La position d’accélération de démarrage est obtenue en ramenant le starter en mode starter, puis en le ramenant dans sa position de départ. Arrêt Le moteur est arrêté en coupant l’allumage.
(NOTER! Pas à l’aide du pied). Saisir ensuite la poignée de démarrage de la main droite et tirer lentement sur le lanceur jusqu’à ce qu’une résistance se fasse sentir (les cliquets d’entraînement grippent). Tirer ensuite énergiquement et rapidement sur le lanceur. Remettre le starter en position initiale dès que le moteur s’allume et continuer les essais de démarrage jusqu’à ce que le moteur démarre. Au démarrage du moteur, donner rapidement les pleins gaz pour désactiver automatiquement l’accélération de démarrage. NOTER! Ne jamais sortir entièrement la corde du lanceur et ne jamais lâcher la corde quand elle est complètement sortie afin de ne pas endommager la machine. Française –
• Le réglage du carburateur implique que celui-ci est adapté aux conditions locales, notamment le climat et l’altitude, mais aussi à l’essence et au type d’huile 2-temps. • Le carburateur est muni de trois éléments de réglage: L = Pointeau bas-régime H = Pointeau hautrégime T = Pointeau de ralenti • Les pointeaux L et H permettent de régler la quantité de carburant en fonction du flux d’air autorisé par l’ouverture de l’accélérateur. En les tournant dans le sens des aiguilles d'une montre, le mélange air/carburant s'appauvrit (moins de carburant). En les tournant dans le sens contraire des aiguilles, le mélange s'enrichit (davantage de carburant). Un mélange pauvre permet un régime moteur plus haut tandis qu'un mélange riche donne un régime plus bas. • Le pointeau de ralenti T permet de régler la position de l’accélérateur au régime de ralenti. En tournant le pointeau T dans le sens des aiguilles d'une montre, le régime de ralenti augmente. En le tournant dans le sens contraire des aiguilles, le régime de ralenti diminue. 24 – Française
• Le carburateur est réglé en usine lors des essais de fonctionnement. Le mélange de base est plus gras que le mélange optimal et doit être maintenu pendant les premières heures de service de la machine. Ensuite, il faut effectuer un réglage fin du carburateur. Le réglage fin doit être effectué par un personnel compétent. IMPORTANT! Si la lame tourne au ralenti, tourner le pointeau de ralenti T dans le sens contraire des aiguilles jusqu’à l’arrêt de la lame. Régime de ralenti recommandé: 2 700 tpm. Regime max. recommandé: voir ”Caractéristiques techniques”.
• Visser prudemment les pointeaux L et H jusqu'à mi-chemin du serrage à fond. • Ne pas essayer de dépasser la position d'arrêt pour régler les pointeaux, une telle tentative pouvant endommager la machine. • Mettre la machine en marche en suivant les instructions de démarrage. La chauffer pendant 10 minutes. IMPORTANT! Si l'équipement de coupe tourne, tourner le pointeau de ralenti T dans le sens inverse des aiguilles jusqu'à l'arrêt de l'équipement de coupe.

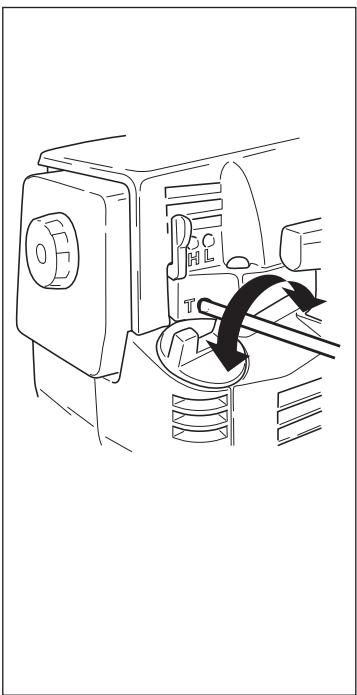

IMPORTANT! Si l'équipement de coupe tourne au ralenti, tourner le pointeau de ralenti T dans le sens inverse des aiguilles jusqu'à l'arrêt de l'équipement de coupe.
(carburant trop pauvre) entraîne un régime trop élevé et endommage le moteur. Ne pas laisser le moteur tourner à plein régime plus de 10 secondes. Tourner le pointeau hautrégime très lentement dans le sens des aiguilles d’une montre jusqu’au ralentissement du moteur. Tourner ensuite le pointeau haut-régime très lentement dans le sens inverse jusqu’à ce que le moteur tourne de manière irrégulière. Tourner ensuite légèrement le pointeau H dans le sens des H aiguilles d’une montre jusqu’à ce que le moteur tourne de manière régulière. Le moteur ne doit pas être chargé lors du réglage du pointeau haut-régime. Démonter l’équipement de coupe, l’écrou, la bride de support et le toc d’entraînement avant d’effectuer le réglage du pointeau haut-régime. Le pointeau haut-régime H est correctement réglé quand le moteur démarre à quatre temps. Si le moteur s’emballe, le mélange de carburant est trop pauvre. Si le moteur tousse fortement et tourne à quatre temps, le mélange est trop riche.
Un régime de ralenti correctement réglé permet au moteur de tourner régulièrement dans toutes les positions, en offrant une marge avant la mise en rotation de l'équipement de coupe. AVERTISSEMENT! S’il est impossible de régler le régime de ralenti pour immobiliser l'équipement de coupe, contacter le revendeur/atelier de service. Ne pas utiliser la machine tant qu’elle n’est pas correctement réglée ou réparée.
Un réglage correct du carburateur se traduit par une accélération franche de la machine avec 4-temps au régime maximal. Ne pas laisser l'équipement de coupe tourner au ralenti. Un réglage du carburant trop pauvre avec le pointeau bas-régime L peut causer des démarrages difficiles et une mauvaise accélération. Un réglage du carburant trop pauvre avec le pointeau hautrégime H se traduit par une perte de puissance = capacité réduite, mauvaise accélération et/ou détérioration du moteur. Un réglage trop riche du carburant avec les pointeaux L et H se traduit par des problèmes d'accélération ou un régime de travail trop faible.
Voir également ”Entretien”. NOTER! Ne jamais utiliser la machine si le silencieux est en mauvais état.
Pour obtenir une température de service aussi basse que possible, le moteur est muni d’un circuit de refroidissement. Le système de refroidissement se compose de: 1. Prise d’air au niveau du démarreur. 2. Ailettes de ventilation sur la roue volante. 3. Ailettes de refroidissement sur le cylindre. 4. Capot de cylindre (guide l’air froid vers le cylindre). A l’aide d’une brosse, nettoyer le circuit de refroidissement une fois par semaine, en cas de conditions de service difficiles, plus souvent. Un circuit de refroidissement encrassé ou obstrué entraîne une surchauffe du moteur pouvant résulter en des dommages au cylindre et au piston.
• usure anormale des composants du moteur • consommation anormalement élevée
0,5 mm • Mauvais réglage du carburateur. • Mauvais mélange de l’huile dans le carburant (trop d’huile ou huile inappropriée). • Encrassement du filtre à air. Ces facteurs causent une déposition sur les électrodes de la bougie d’allumage, pouvant entraîner des problèmes de service et des difficultés de démarrage. Si la puissance de la machine est réduite, si la machine est difficile à démarrer ou si le régime de ralenti n’est pas régulier, contrôler en premier lieu l’état de la bougie d’allumage, avant de prendre d’autres mesures. Si la bougie est bouchée, la nettoyer et vérifier que la distance entre électrodes est bien de 0,5 mm. Il convient de remplacer la bougie après un mois de service, ou plus tôt si cela s’avère nécessaire. NOTER! Toujours utiliser le type de bougie recommandé! L’utilisation d’un mauvais type de bougie peut entraîner des avaries au niveau du cylindre et du piston.
Nettoyage du filtre à air Déposer le capot de filtre et retirer le filtre. Nettoyer le filtre avec de l’eau chaude savonneuse. S’assurer que le filtre est sec avant de le remonter. Un filtre ayant servi longtemps ne peut devenir entièrement propre. C’est pourquoi il faut remplacer le filtre régulièrement. Toujours remplacer un filtre endommagé.
Depuis l’usine, l’engrenage angulaire est enduit de la quantité de graisse nécessaire. Toutefois, avant d’utiliser la machine, il convient de s’assurer que l’engrenage angulaire est au 3/4 rempli de graisse. Utiliser une graisse HUSQVARNA spéciale. En général, il n’est pas nécessaire de remplacer le lubrifiant du carter, sauf en cas de réparations.
L’extrémité de l’axe d’entraînement dans le tube inférieur doit être lubrifiée intérieurement avec de la graisse toutes les 30 heures d’utilisation. A défaut de graissage régulier, les extrémités d’arbre d’entraînement (raccord cannelé) risqueraient de gripper.
• Voir les instructions d’affûtage sur l’emballage de l’équipement de coupe. • La lame et le couteau sont affûtés à l’aide d’une lime plate à grades simples. • Limer les tranchants de manière identique afin de conserver l’équilibre.
• Veiller à disposer d’un support solide en affûtant la lame. Utiliser une lime ronde de 5,5 mm et un support de lime. • Angle d’affûtage 15º. Affûter les dents alternativement à droite et à gauche. Quand les dents sont sérieusement émoussées, il peut s’avérer nécessaire, exceptionnellement, de limer leur partie supérieure avec une lime plate. Dans ce cas, procéder à cette opération avant d’entamer l’affûtage avec la lime ronde. La partie supérieure des dents doit être limée de manière identique sur toutes les dents. • Ajuster le dégagement. Il doit être de 1 mm.
Ci-après, quelques instructions générales d’entretien. Pour plus d’informations, contacter l’atelier de service. Remplacer ces dispositifs s’ils ont subi des coups ou s’ils présentent des fissurations. 8. Vérifier le centrage de la lame, son affûtage et la présence d’eventuelles fissures. Une lame mal centrée provoque des vibrations pouvant endommager la machine.
8 12. Vérifier le serrage des écrous et des vis. 28 – Française
Démonter la bougie et vérifier la distance entre les électrodes. Au besoin, ajuster la distance de sorte qu’elle soit de 0,5 mm, ou remplacer la bougie. 4. Nettoyer les ailettes de ventilation de la roue volante. 5. Nettoyer ou remplacer la grille antiflamme du silencieux (ne concerne pas les silencieux munis d’un pot catalytique).
Niveaux de vibrations Niveau de vibrations au niveau des poignées mesuré selon EN 11806 et ISO 7916, m/s Au ralenti, poignée gauche/droite, min.: Au ralenti, poignée gauche/droite, max.: A plein régime, poignée gauche/droite, min.: A plein régime, poignée gauche/droite, max.: Niveaux de vibrations Niveau de vibrations au niveau des poignées mesuré selon EN 11806 et ISO 7916, m/s Au ralenti, poignée gauche/droite, min.: Au ralenti, poignée gauche/droite, max.: A plein régime, poignée gauche/droite, min.: A plein régime, poignée gauche/droite, max.: Bol de garde au sol
Axe de lame fileté M10 Lame/couteau herbe Bol de garde au sol
Axe de lame fileté M12 Lame/couteau herbe Bol de garde au sol
