MODE D'EMPLOI K960 HUSQVARNA

Manuel d'utilisation (EPA)

K960

K960 Rescue

Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

French

Symboles sur la machine:

AVERTISSEMENT! La machine utilisée de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant causer des blessures graves voire mortelles à l'utilisateur et aux autres personnes générées.

Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

Toujoursutiliser:

Casque de protection
- Protecteur d'oreilles
Lunettes protectrices ou visiere
- Masque respiratoire

AVERTISSEMENT! Au cours de la découpe, la poussière généree peut occasionner des blessures si elle est aspirée. Utiliser une protection respiratoire approuvée. Éviter d'inhaler des vapeurs d'essences et des gaz d'échéppement. Veiller à-disposer d'une bonne ventilation.

AVERTISSEMENT! Les rebonds peuvent être soudains, rapides et violents et peuvent générer des blessures pouvant être mortelles. Lire et assimiler les instructions du manuel avant d'utiliser la machine.

AVERTISSEMENT! Les étincelles du disque de coupe peuvent provoquer un incendie en cas de contact avec des matières inflammables tels que l'essence, le bois, l'herbe sèche.

Les étiquettes suivantes se trouvent sur leur découpeuse:

La période de conformité des émissions à laquelle il est fait réference sur l'étiquette de conformité des émissions indique le nombre d'heures de fonctionnement pour lesquelles il a été établi que le moteur répond aux exigences fédérales en matière d'émissions. Catégorie C = 50 heures, B = 125 heures et A = 300 heures.

ATTENTION!

Les émissions du moteur de cet outil contiennent des produits chimiques qui, d'après l'Etat de Californie, peuvent cause le cancer, des malformations congénitales ou autre danger pour la reproduction.

Symboles dans le manuel:

Couper le moteur avant tout contrôle ou réparation en plaçant le bouton d'arrêt sur la position STOP.

Position de conduite.

Arrêt, avec le retard de ressort en position de conduite.

Arret, en position fixe.

Toujours porter des gants de protection homologues.

Un nettoyage régulier est indispensable.

Examen visuel.

Porter des lunettes protectrices ou une visière.

Les autres symboles/autocollants
presents sur la machine concernent des exigences de certification spécifique à certains marchés.

Sommaire

EXPLICATION DES SYMBOLES

Symboles sur la machine: 2
Symboles dans le manuel: 2

SOMMAIRE

Sommaire 3

QUELS SONT LES COMPOSANTS?

Quels sont les composants de la découpeuse - K960? 4

QUELS SONT LES COMPOSANTS?

Quels sont les composants de la découpeuse - K960
Rescue? 5

INSTRUCTIONS DE SECURITÉ

Avant d'utiliser une découpeuse neue 6
Équipement de protection personnelle 6
Instructions generales de sécurité 7
Équipment de sécurité de la machine 8
Disques de découpe 10
Méthodes de travail 12

MONTAGE

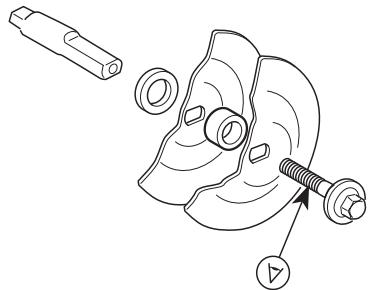

Contrôle de l'arbre d'entrainment et des rondelles
d'accoupling 14

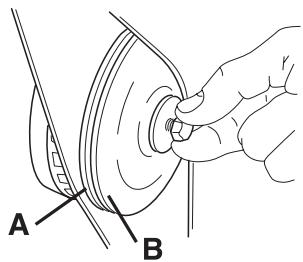

Montage du disque découpeur 14
Protection du disque découvert 14

MANIPULATION DU CARBURANT

Carburant 15
Huile deux temps 15
Remplissage de carburant 15

DÉMARRAGE ET ARRÊT

Avant de démarrer la machine 16
Demarrage 16

ENTRETIEN

Tension de la courroie d'entrainment 17

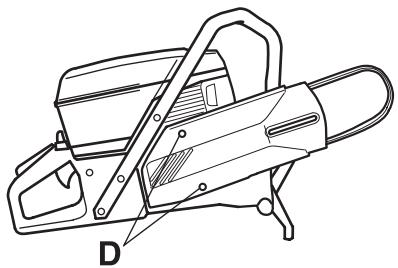

Remplacement de la courroie d'entrainement 17
Poulie et embrayage 17
Carburateur 17
Filtre a carburant 18
Filtre a air 18

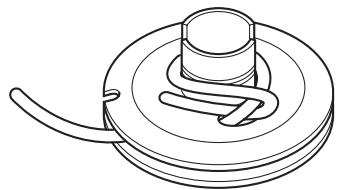

Lanceur 19

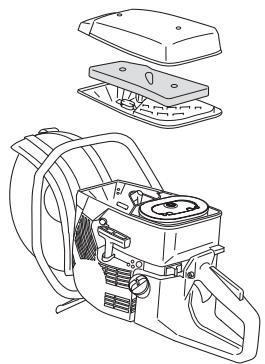

Bougie 20
Système de refroidissement 21
Silencieux 21
Instructions d'entretien generales 21

CHARACTERISTIQUES TECHNIQUES

K960, K960 Rescue 22
Équipment de découpe 22

Déclaration de GARANTIE POUR LA LUTTE CONTRE LES ÉMISSIONS

VOS DROITS ET OBLIGATIONS EN GARANTIE 28

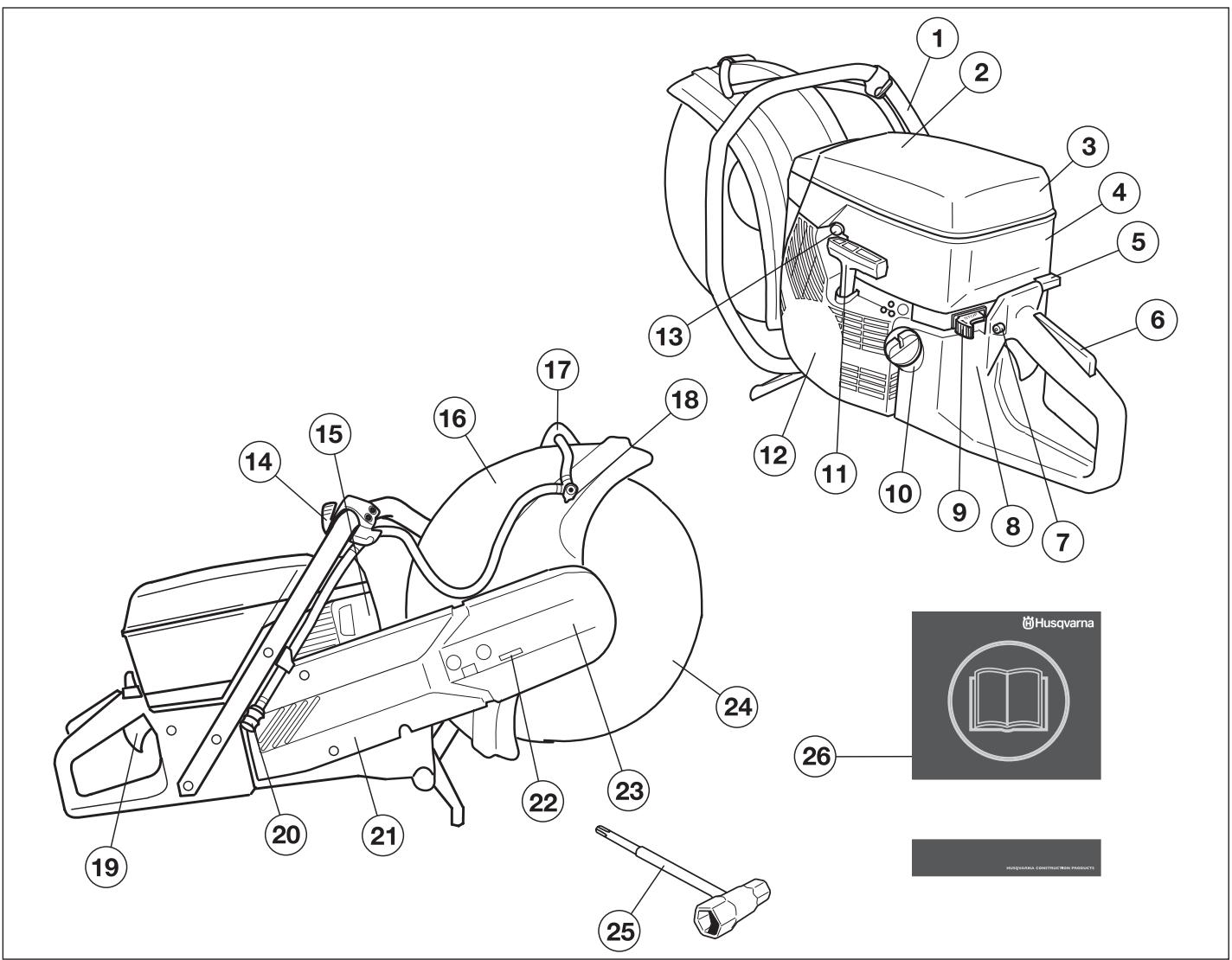

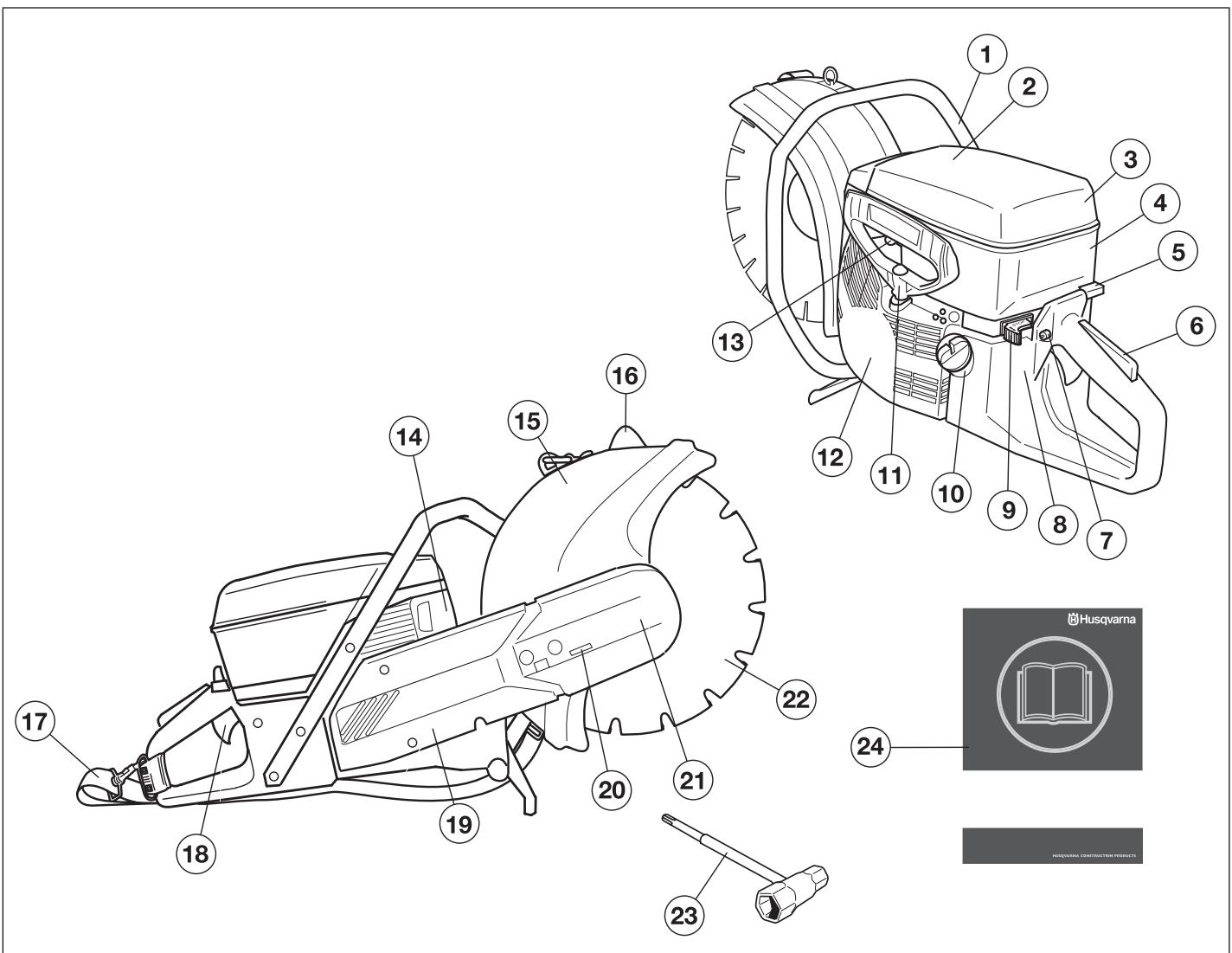

Quels sont les composants de la découverte - K960?

1 Poignée avant
2 Autocollant d'advertissement
3 Carter de filtré à air
4 Capot de cylindre
5 Starter
6 Blocage de l'accelération
7 Blocage du langi accéléRED
8 Plaque signalétique
9 Bouton d'arrêt
10 Réservoir d'essence
11 Poignée de lanceur
12Lanceur
13 Décompresseur

14 Robinet d'eau
15 Silencieux
16 Protection du disque découpeur
17 Poignée de réglage du protège-lame
18 Dispositif d'eau
19 Commande de l'accelération
20 Raccord de I'eau
21 Bras de coupe
22 Tendeur de courroie
23 Unité de coupe
24 Disque de découvert
25 Clé universelle
26 Manuel d'utilisation (EPA)

Quels sont les composants de la découverte - K960 Rescue?

1 Poignée avant
2 Autocollant d'advertissement
3 Carter de filtré à air
4 Capot de cylindre
5 Starter
6 Blocage de l'accelération
7 Blocage du lang et accéléRED
8 Plaque signalétique
9 Bouton d'arrêt
10 Réservoir d'essence
11 Poignée de lanceur
12Lanceur

13 Décompresseur
14 Silencieux
15 Protège-lame
16 Poignée de réglage du protège-lame
17 Harnais
18 Commande de l'accelération
19 Bras de coupe
20 Tendeur de courroie
21 Unité de coupe
22 Lame
23 Clé universelle
24 Manuel d'utilisation (EPA)

Avant d'utiliser une découverte neue

• Lire attentivement et bien assimilier le manuel d'utilisation avant d'utiliser la machine.
• Contrôler le montage et le réglage du disque découvert. Voir au chapitre Montage du disque découvert.
• Demarrer le moteur et contrôle le réglage du ralenti, voir les instructions au chapitre Entretien. Lorsque le carburateur est correctement régle, le disque découverteur doit rester immobile au régime de ralenti. Le réglage du ralenti est précrit à la section Réglage final du régime de ralenti T. Régler le régime correct conformément à ces instructions. Ne pas utiliser la découvertse si le régime de ralenti n'a pas été correctement régle!
• Laisser au revendeur Husqvarna le soin de contrôle régulièrement la découverte et d'effectuer les réglages et les réparations nécessaires.
• La lame de secours ne peut être utilisée que pour des missions de secours et uniquement par du personnel compétent.

AVERTISSEMENT! Ne jamais modifier sous chaque prétexte la machine sans l'autorisation du fabricant. N'utiliser que des accessoires et des pieces d'origine. Des modifications non-autorisées et l'emploi d'accessoires non-homologues peuvent provoquer des accidents graves et même mortels, à l'utilisateur ou d'autres personnes.

AVERTISSEMENT! L'utilisation de découpeuses, rectifieuses, perceuses, ponceuses ou raboteuses entraine la formation de poussières et vapeurs pouvant contenir des produits chimiques dangereux. C'est pourquoi il est essentiel de connaître le matériel travaillé et de porter un masque à poussière ou respiratoire approprié.

AVERTISSEMENT! Une découverte utilisé de manière erronée ou néligente peut être un outil dangereux pouvant occasionner des blessures personnelles graves, voire mortelles. Il importe donc de dire attentivement et de bien assimiler le contenu de ce manuel d'utilisation.

AVERTISSEMENT! Le système d'allumage de cette machine génére un champ électromagnétique durant le fonctionnement de la machine. Ce champ peut dans certains cas perturber le fonctionnement des pacemakers. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des pacemakers doivent consulter leur médecin et le fabricant de leur pacemaker avant d'utiliser cette machine.

Husqvarna Construction Products travaille constamment à améliorer la construction de ses produits. Husqvarna se réserve donc le droit de procéder à des modifications de construction sans avis préalable et sans autres engagements.

Toutes les informations et toutes les données indiquées dans ce manuel d'utilisation étaient valables à la date à laquelle ce manuel a été porté à l'impression.

Équipement de protection personnelle

AVERTISSEMENT! Un équipement de protection personnelle homologué doit impératifement être utilisé lors de tout travail avec la machine. L'équipement de protection personnelle n'élimine pas les risques mais réduit la gravité des blessures en cas d'accident. Demander conseil au concessionnaire afin de désirir un équipement ajustat.

Casque de protection
- Protecteur d'oreilles
Lunettes protectrices ou visiere

• Masque respiratoire

Gants solids permutant une prise sure.

Vêtements comforts, robustes et serrés qui permettent une liberté totale de mouvement.

Utiliser les jambières de protection recommendées pour le matériel à découvert.
- Bottes avec coquille en acier et semelle antidérapante

• Une trousse de premiers secours doit toujours être disponible.

Instructions générales de sécurité

IMPORTANT! Ne jamais utiliser la découvertse sans avoir d'abord lu et compris son mode d'emploi. Tout type de service, en plus des points enumerés au chapitre "Contrôle, entretien et service", doit être effectué par du personnel qualifié.

Sécurité dans l'espace de travail

• Maintenir un espace de travail propre et bien éclairé. Les espaces enchambres ou sombres exposent à des accidents.
• Ne jamais utiliser la machine à l'intérieur. Il est dangereux d'inhaler les gaz d'échéppement dégagés par le moteur.
• Ne pas travailler par mauvais temps: par exemple en cas de brouillard épais, de pluie, de vent violent, de froid intense, etc. Travailler par mauvais temps est cause de fatigue et peut même être dangereux: sol glissant.
• Ne jamais commencer à travailler avec la machine sans avoir le champ libre et les pieds bien d'aplomb. Identifier les obstacles eventuels dans le cas de déplacement inattendu. S'assurer qu'aucun matériel ne risque de tomber et de provoquer des blessures ou des dommages lors de travail avec la machine. Redoubler de prudence en cas de travail dans un terrain en pente.
• S'assurer qu'il n'y a pas de tuyaux ou de cables électriques qui traversent la zone de travail.
• Bien observer la zone de travail:
• S'assurer qu'aucune personne,aucun animal ou aucun autre facteur ne risque de génér l'utilisateur de la machine.
• Pour éviter que qui que ce soit ne risque de rentrer en contact avec le disque découvert.
• La lame Rescue découpe des particules et, dans certains cas défavorables, les dents en métal dur peuvent se détacher et VOLER en éclats à grande vitesse. Veiller à ce qu'aucune personne non autorisée ne se trouve dans la zone à risque.

AVERTISSEMENT! N'utiliser la machine que dans les lieux convenablement aérés.
Négliger ce point peut cause des blessures graves voire la mort.

AVERTISSEMENT! La distance de sécurité de la découverte est de 15 metres. Il incombe à l'utiliser de s'assurer qu'aucun animal et qu'aucun spectateur ne se trouve à l'intérieur de la zone de travail. Ne pas commencer la découvert sans avoir le champ libre et les pieds bien d'aplomb.

Sécurité du personnel

Utiliser les équipements de protection personnelle. Voir au chapitre Equipement de protection personelle.
- Éviter d'utiliser la machine en cas de fatigue, d'absorption d'alcool ou de prise de médicaments susceptibles d'affector l'acuité visuelle, le jugement ou la maitrise du corps.
- Ne jamais laisser d'autres personnes utiliser la machine sans s'être assure du préalable que ces personnes ont bien compris le contentu du mode d'emploi.
- Vérifier qu'aucun vêtement et qu'aucune partie du corps ne se trouve en contact avec l'équipement de coupe en rotation.
- Se tener à distance de l'équipement de coupe en rotation.
- Les protections de l'équipement de coupe doivent toujours être montées quand la machine est en marche.
- Toujours adopter une position de travail sûre et stable.

AVERTISSEMENT! Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consulter un médecin en cas de symptômes liés aux vibrations, tels qu'insensibilisation ou irritation locale, douleur, chatouillements, faiblesse musculaire, décoloration ou modification épidermique. Ces symptomes affectent généralement les doigts, les mains ou les poignets.

Utilisation et entretien

• Une découvertse est conçue pour découvert des matériaux durs, par exemple de la maconnerie. Penser au risque accru de rebond lors de la découvert de matériaux tendres. Voir au chapitre Mesures anti-rebond.
• Ne jamais utiliser une machine qui n'est pas en parfait état de marche. Suivre dans ce manuel d'utilisation les instructions de maintenance, de contrôle et d'entretien. Certaines mesures de maintenance et d'entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien.
• Ne jamais utiliser une machine qui a été modifiée au point de ne plus être conforme au modele original.
• Ne pas déplacer la machine quand l'équipement de coupe tourne. La machine est équipée d'un frein à friction pour écourter le temps d'arrêt.

Transport et rangement

• Conserver la découverte dans un endroit verrouillable à clé, de façon à ce qu'elle soit inaccessible aux enfants ainsi qu'aux personnes non autorisées.
  Ranger le disque au sec et a l'abri du gel.

Disques de découpe

• Ne pas remisser ni transporter la découverte avec le disque découvert monté. Tous les disques seront retirés de la scie après l'utilisation et soigneusement rangés.

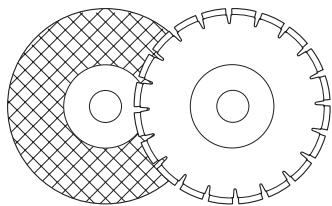

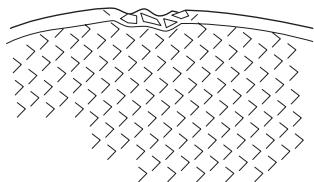

• Accorder une attention toute particulière aux disques abrasifs. Les disques abrasifs doivent être rangés sur une surface plane. Un disque abrasif conservé à l'état humide risque d'être déséquilré et de provoquer des accidents.
• Avant toute utilisation, vérifier si les disques neufs ne comportent pas de defaults causés par la manutention ou le magasinage.

Sécurité carburant

(Remplissage/Mélange de carburant/Remisage)

AVERTISSEMENT! Manipuler le carburant avec précaution. Penser aux risques d'incendie, d'explosion et d'inhalation.

• Ne jamais effectuer le replissage de la machine lorsque le moteur tourne.
  Veiller à une bonne aération lors du replissage et du mélange de carburant (essence et huile 2 temps).

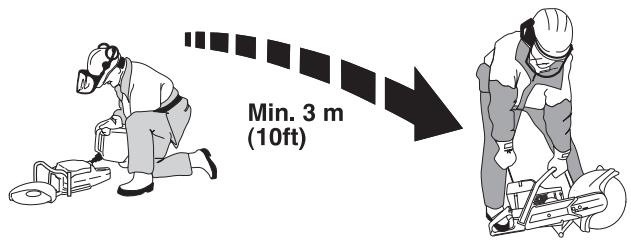

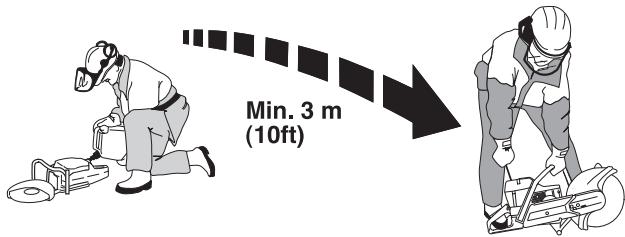

• Avant de mettre la machine en marche, la déplacer à au moins 3 mètres de l'endetroit où a été fait le plein.

• Ne jamais démarrer la machine:
• Si du carburant a été renversé. Essuyer soignement toute trace et laisser les restes d'essence s'évaporer.
• Si vous avez renversé du carburant sur vous ou sur vos vêtements, changez de vêtements. Lavez les parties du corps qui ont eté en contact avec le carburant. Utilisez de l'eau et du savon.

• S'il y a fuite de carburant. Vérifier régulièrement que le bouchon du réservoir et la conduite de carburant ne fais pas.

• Transporter et ranger la machine et le carburant de façon à éviter que toute fuite ou émanation eventuelle entre en contact avec une flamme vivie ou une étincelle: machine électrique, moteur électrique, contact/interrupteur électrique ou chaudière.

• Lors du remisage du carburant, n'utiliser que des recipients spécialement destinés àContaining du carburant.
• Lors des remisages de la machine, vider le réservoir de carburant. S'informer auprès d'une station-service comment se débarrasser du carburant résiduel.
  Utiliser un bidon d'essence Husqvarna responsable un dispositif d'arrêt de replissage automatique.

AVERTISSEMENT! Penser au risque d'explosion, d'accidie et d'inhalation. Arrête le moteur avant de faire le plein. Ne pas faire deborder le réservoir de carburant. Essuyer soigneusement toutes les éclaboussures sur le sol et la machine. Si l'utilisateur a renversé du carburant sur lui ou sur ses vêtements. Changer de vêtements. Éloigner la machine d'au moins trois mètres de l'endetroit où le plein a été fait avant de la dette en marche.

Équipement de sécurité de la machine

Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintainir en bon état. Voir au chapitre Quels sont les composants? pour trouver leur emplacement sur la machine.

AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Suivre les directives de maintenance, d'entretien et les instructions de réparation indiquées dans ce chapitre.

L'entretien et la réparation de la machine exigent une formation spéciale. Ceci concerne particulièrement l'équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, s'adresser à un atelier spécialisé. L'achat de l'un de nos produits offre à l'acheteur la garantie d'un service et de réparations qualifiés. Si le point de vente n'assure pas ce service, s'adresser à l'atelier spécialisé le plus proche.

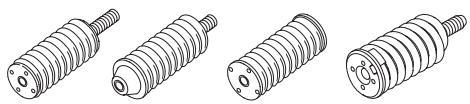

Système anti-vibrations

La machine est équipée d'un système anti-vibrations concu pour assurer une utilisation aussi comfortable que possible.

Le système anti-vibrations réduit la transmission des vibrations de l'unité moteur/l'équipement de coupe à l'unité que constituent les poignées.

Le corps du moteur, y compris l'équipement de coupe, est suspendu à l'unité poignées par l'intémédiaire de blocs anti-vibrants.

Vérifier le système anti-vibrations.

• Vérifier régulièrement l'objet des éléments afin de détecter fissures et déformations.
• S'assurer que les éléments sont bien fixés entre le moteur et les poignées.

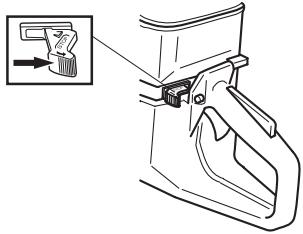

Bouton d'arrêt

Le bouton d'arrêt est utilisé pour arrêter le moteur.

INSTRUCTIONS DE SÉCURITÉ

Vérifier l'interrupteur d'arrêt.

• Mettre le moteur en marche et s'assurer qu'il s'arrête lorsque le bouton d'arrêt est amné en position d'arrêt.

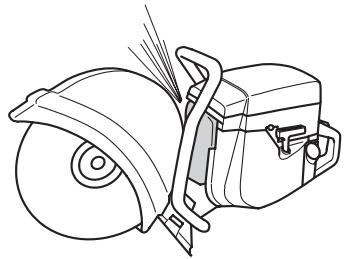

Silencieux

Le silencieux est donc pour réduire au maximum le niveau sonore et détourner les gaz d'éché+pement loin de l'utilisateur.

AVERTISSEMENT! Durant l'utilisation et un certain temps après, le silencieux est très chaud. Ne pas toucher le silencieux s'il est chaud!

Les gaz d'échévement du moteur sont très chauds et peuventContainir desétincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables!

L'intérieur du silencieux contient des produits chimiques pouvant etre cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommage.

IMPORTANT! En ce qui concerne le silencieux, il importe de bien suivre les instructions de contrôle, de maintenance et d'entretien. Voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la machine.

Contrôler le silencieux

• Ne jamais utiliser une machine dont le silencieux est défectueux.
• Vérifier régulièrement la fixation du silencieux dans la machine.

Blocage de l'accelération

Le blocage de l'accelération est concu pour empêcher toute activation involtaire de la commande de l'accelération. Lorsque le blocage (A) est enforcé, la commande de l'accelération est embrayée (B).

Le blocage reste enforcé tant que la commande d'accelération est sollicitée. Lorsque la poignée est reliachée, la gachette d'accelération et le blocage de l'accelération retrouvent leurs positions initiales. Ceci s'effectue à l'aide de deux systèmes de retard par ressorts, indépendants l'un de l'autre. En position initiale, la gachette d'accelération est automatiquement bloquée au régime de ralenti.

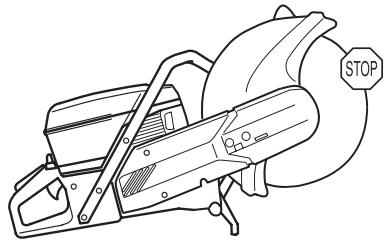

Vérifier le blocage de la commande d'accelération.

• Vérifier d'abord que la commande de l'accelération est bloquée en position de ralenti quand le blocage de l'accelération est en position initiale.

• Appuyer sur le blocage de l'accelération et vérifier qu'il revient de lui-même en position initiale quand il est relachué.

• Vérifier que le blocage de l'accelération, la commande d'accelération et leurs ressorts de rappel fonctionnent correctement.

• Demarrer la découpeuse et donner les pleins gaz. Relâcher la commande de l'accelération et contrôle que le disque découpeur s'arrête et qu'il demeure immobile. Si le disque découpeur tourne quand la commande est en position de ralenti, il convient de contrôle le réglage du ralenti du carburateur. Voir au chapitre Entretien.

Protection du disque découvert

AVERTISSEMENT! Toujours contrôle que le protège-lame est monté correctement avant de démarrer la machine.

Ce protecteur est placé au-dessus du disque découvert et a pour fonction d'empêcher que des éclats de disque ou de matériel découpe ne soient projétés en direction de l'utilisateur.

INSTRUCTIONS DE SÉCURITÉ

Contrôle de la protection du disque découpeur

• Contrôle que la protection est entière et qu'elle n'est ni fissurée, ni déformée.
• Ne jamais utiliser un protège-lame défectueux ou monté de manière incorrecte.

AVERTISSEMENT! Toujours contrôle que la protection est montée correctement avant de démarrer la machine. Contrôler également si le disque découvert est correctement monté et qu'il ne présente aucun dommage. Un disque découvert endommagé peut cause des blessures. Voir les instructions au chapitre Montage.

Disques de découpe

AVERTISSEMENT! Un disque de coupe peut se briser et blesser gravement l'utilisateur.

Ne jamais utiliser un disque de découvert d'une vitesse de rotation inférieure à celle de la découverte.

Ne jamais utiliser un disque de coupe avec un matériel different de celui pour lequel il est créé.

Généralités

Il existe deux modèles de disques découvertes: les disques abrasifs et les lames diamant.

Des disques découvertes de haute qualité sont souvent plus économiques. Les disques découvertes de qualité inférieure ont souvent des capacités de coupe moindre et une durée de vie inférieure;)ceci résultat en un coût plus élevé par rapport à la quantité de matérieloupé.

Veiller à utiliser le coussinet correspondant au disque découpeur monté sur la machine. Voir au chapitre Montage du disque découpeur.

Disques découleurs appropriés

Disques de découpe	K960	K960 Rescue
Disques abrasifs	Oui*	Oui*
Lames diamant	Oui	Oui**
Lame de Rescue	Non	Oui

Sans eau
*Disques diamant pour découpe à sec

Disques découpeurs pour matérielles divers

	Béton	Métal	Plastique
Disques abrasifs	X	X	X
Lames diamant	X
Lame de Rescue		X	X

Machines manuelles à vitesse élevée

Nos disques et lames sont conçus pour des découpeuses portatives à grande vitesse. Si vous utilisez d'autres marques de disques et de lames, vérifie que ceux-ci sont en conformité avec tous les règlements et normes applicables à ce type de découpeuse.

Application spécifique

Certain disques sont destinés aux équipements stationnaires munis d'accessoires tels que le dispositif de découvert de rail. Ces disques ne doivent pas etre utilisés avec une découverte portative.

Toujours consulter les autorités locales pour s'assurer d'appliquer les règlements en vigueur.

Vibration de disque

Le disque peut ne plus être rond et vibrer si une pression d'avance trop élevé est appliquée.

Une pression d'avance plus faible peut réduire les vibrations. Sinon, remplacer le disque. Le disque doit être destiné au matériel à découper.

Disques abrasifs

Le matériel coupant d'un disque abrasif consiste en grains abrasifs agglomerés par un liant organique. Les disques dits "renforcés" ont un tissu ou filament résistant à la rupture completé à la vitesse maximale de travail au cas où le disque viendrait à être fendu ou endommagé.

Les performances d'un disque dépendent du type et de la dimension des particules abrasives, ainsi que de la nature et de la durée du liant.

Le disque doit être marquéd'une vitesse de travail égale ou supérieure à celle indiquée sur la plaque signalétique de la machine. Ne jamais utiliser un disque de découvert d'une vitesse de rotation inférieure à celle de la découverte.

S'assurer que le disque ne comporte pas de félures ou autres dommages.

Tester le disque abrasif en l'accrochant sur un doigt et en le frappant doucement avec le manche d'un tournevis ou un objet similaire. Si le disque ne produit pas un son clair et plein, c'est qu'il est abîmé.

INSTRUCTIONS DE SÉCURITÉ

Disques abrasifs pour matérielles divers

Type de disque	Matériau
Disque béton	Béton, asphalte, roche, maçonnerie, fonte, aluminium, cuivre, laiton, câbles, caoutchouc, plastique, etc.
Disque métal	Acier, alliages d'accier et autre métaux durs.

AVERTISSEMENT! Il convient d'eviter d'utiliser de l'eau avec des disques abrasifs. Quand des disques abrasifs sont exposés à l'humidité, leur puissance s'en voit alterée.

Lames diamant

AVERTISSEMENT! La découpe de plastique avec une lame diamant peut provoquer des rebonds quand le matériel fond sous la chaleur produit lors de la coupe et colle à la lame.

Les disques diamant se compose d'une structure en acier et de segments contenant des diamants industriels.

Les disques diamant sont d'un coup inférieur par découpe, nécessitant moins de remplacements et ont une profondeur de découpe constante.

En cas d'utilisation d'une lame diamant, veiller à ce qu'elle tourne dans la direction des flèches sur la lame.

Toujours utiliser une lame diamant acérée.

Matériau

Les lames diamants sont recommandée pour tous les types de maconneries, le beton armé et autres matériaux composites. Les lames diamant ne sont pas récommandées pour la découverte de métal.

Les disques diamant sont disponibles en plusieurs degrés de résistance. Un disque diamant "tendre" a une durée de vie plus courte et une grande capacité de découvertie. Il est utilisé pour les matériaux durs tels que le granit et le béton dur. Un disque diamant "dur" a une durée de vie plus longue, une capacité de découverte moindre et doit être utilisé pour des matériaux tendres tels que les tuiles et l'asphalte.

Lame de secours pour K960

AVERTISSEMENT! La lame de secours ne peut être utilisée que pour des missions de secours et uniquement par du personnel compétent. Toute négligence peut cause de graves blessures ou peut être fatale.

La lame Rescue est prévue pour couper la plupart des matériaux, même combinés, dans des opérations de sauvetage, par exemple de la tôle fine (pas de l'inox ni de l'acier trempe), de l'aluminium, du bois, du plastique et divers matériaux d'assemblage. La lame Rescue n'est pas prévue pour découvert la pierre.

Découpe à sec avec lame diamant

AVERTISSEMENT! Lors de leur utilisation, les lames diamant deviennent très chaudes. Une lame chaude peut se déformer, endommager la machine et blesser l'utilisateur.

Lors d'une découpe à sec, il convient de sortir la lame de son sillon de coupe toutes les 30 à 60 secondes et de la faire tourner librement pendant 10 secondes pour la faire refroidir.

Découpe à l'eau avec lame diamant

Le refroidissement par eau utilisé lors de la découvert du beton refroidit le disque découvert, augmente sa durée de vie et limite la formation de poussière.

AVERTISSEMENT! Lors de leur utilisation, les lames diamant deviennent très chaudes. Une lame chaude peut se déformer, endommager la machine et blesser l'utilisateur.

Lors d'une découvert à l'eau, la lame est continuellement refroidie pour éviter toute surchauffe.

Affutage des lames diamant

Les lames diamant peuvent siémousser en cas de pression diavance incorrecte ou de découpe de certains matériaux comme du béton fortement armé. Le travail avec un disque diamant émoussé compte un risque de surchauffe pouvant provoquer la chute des segments en diamant.

Affüter le disque en coupant un matériel tendre tel que du grès ou de la brique.

INSTRUCTIONS DE SÉCURITÉ

Méthodes de travail

AVERTISSEMENT! Cette section concerne les mesures élémentaires de sécurité à respecter lors du travail avec la découpeuse. Aucune information ne peut néanmoins replacer l'expérience et le savoir-faire d'un professionnel. En cas de doute ou de difficulté quant à l'utilisation de la machine, consulter un spécialiste. Siadresser au revendeur, à liatelier de réparation ou à un utilisateur experimenté de la découpeuse. L'utilisateur doit éviter tous les travaux pour lesquels il ne se sent pas suffisamment qualifié!

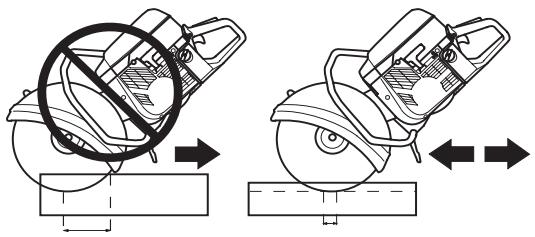

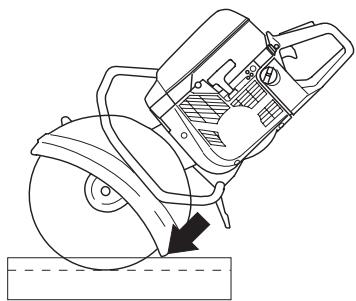

Technique de découvert

La technique déscribe ci-dessous a un caractère général. Vérifier les instructions diutilisation pour chaque type de disque (les lames diamant, par exemple, nécessitant une pression diavance inférieure à celle des disques abrasifs).

• Placer un support sous la piece de travail de manière à pouvoir prévoir ce qui peut se produit et de manière à ce que l'entaille demeure ouverte durant la découpe.

• S'assurer que le disque découvert est monté correctement.
• Toujours tener la machine fermement et des deux mains. La tener de manière à que les pouces et les doigts enveloppent bien les poignées.
• Contrôler que le disque n'est pas en contact avec quoi que ce soit quand la machine est démarrée
• Démarrer la découpe avec le moteur à plein régime.
• Demarrer la découpe en douceur et laisser travailler la machine sans essayer de force ou d'enforcer le disque. Toujours couper à plein régime.
• Déplacer lentement le disque d'avant en arrêté pour obtenir une petite surface de contact entre le disque et le matériel à découvert. De cette manière, la température du disque demeure basse et la découvert est efficace.

• Avancer la machine dans l'axe du disque découvert. Les pressions laterales peuvent détruire le disque découvert et sont très dangereuses.

• La protection de l'équipement de coupe doit être positionnée de sorte que sa partie arrêtée soit en contact avec la piece à travailler. Les projections et les étincelles du matériel découpé sont alors recueillies par la protection et dirigeées loin de l'utilisateur.

AVERTISSEMENT! Ne jamais couper avec le côté du disque; il risquerait de s'abîmer, de se casser ou de causeur de graves blessures. N'utiliser que le tranchant.

Ne pas tourner la découverte sur le côte; le disque risquérait de rester coincide ou de se casser, ce qui pourrait cause de graves blessures.

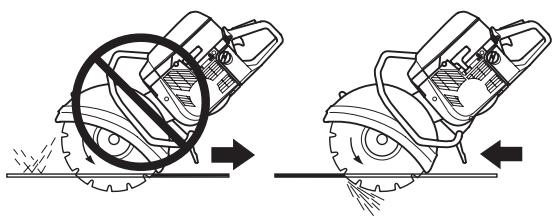

Coupe avec lame de secours

La coupe dans des matériaux fins et durs, par exemple dans un toit recouvert de tôle, doit se faire vers l'avant pour éviter l'auto-avance avec a-coupes et arrêt brusque.

• Toujours couper à plein régime. La lame risque de rester coincée avec cassures des dents en métal dur si le régime est insuffisant,URTout dans un matériel du et mince.

• Vérifiez le disque de coupe régulièrement et toujours après une opération de sauvetage.

• Vérifiez qu'aucune dent en métal dur ne s'est détachée de la lame.

• Vérifier que la lame n'est pas voilée et qu'elle ne porteaucun signe de fissures ou autres dégats.

Rebond

Un rebond est la réaction de recul soudaine qui peut se produit quand la découverte et le disque découverteur sont repoussés par un object qui est entré en contact avec le quart supérieur du disque découverteur, la zone de rebond.

AVERTISSEMENT! Les rebonds peuvent etre soudains, rapides et violents et projeter la découpeuse et le disque découpeur en direction de l'utilisateur. Si un disque découpeur en rotation entre en contact avec une personne, des blessures très graves ,voire mortelles peuvent en résultat. Il est indispensable de savoir ce qui provoque des rebonds afin de pouvoir les éviter par la prudence et une technique de travail correcte.

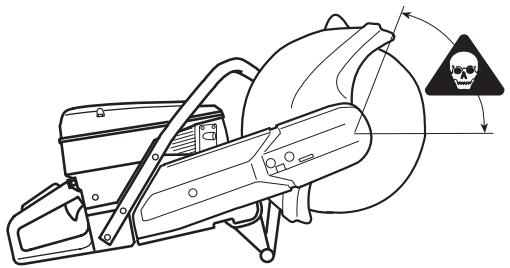

Règles élémentaires

• Ne jamais commencer à découvert avec le quart supérieur du disque découvert montré sur la figure, la zone dite zone de rebond.

• Toujours tener la machine fermement et des deux mains. La tener de manière à que les pouces et les doigts enveloppent bien les poignées.
• Soyez bien en équilibre, les pieds d'aplomb.
  Toujours couper à plein régime.
  Tenez-vous à une distance comfortable de la pierce à découper.
• Faire attention lorsque vous introduisez de nouveau la scie dans une entaille.
• Ne jamais découvert au-dessus de la hauteur des épaules.
• Soyez prét à déplacer votre piece, ou tout autre objet susceptible de bloquer la scie en comprimant l'entaille.

Freinage

On est pousse en avant quand la partie inférieure du disque bute soudainement ou quand la fente de coupe traverse la piece. (Pour l'éviter, voir les chapitres "Règles élémentaires" et "Risque de coincement/rotation", ci-dessous.)

Pincement/Rotation

Un blocage se produit quand l'entaille se resserre. La machine peut etre brutalement et puissamment tirée vers le bas.

Pour éviter un pincement

Appuyer la pièce de telle sorte que l'entaille reste bien ouverte pendant le découvert, et jusqu'à la fin.

Contrôle de l'arbre d'entrainment et des rondelles d'accoupling

Vérifier si le filetage de l'arbre moteur n'est pas abîné.

Contrôler que les surfaces de contact du disque découpeur et des rondelles d'accoupling sont planes, qu'elles sont bien en place sur la broche et qu'elles ne comportent pas de corps étranger.

Ne pas utiliser des rondelles d'accoupling aux bords abimés, cassées ou sales. Ne pas utiliser des rondelles d'accoupling de différentes dimensions.

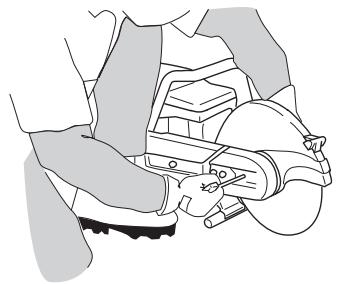

Montage du disque découvert

Le disque découpeur Husqvarna est spécialement fabriqué et/agree pour le découvertage à la main.

Sur chaque côté du disque découpeur, vous trouvrez des étiquettes minces en papier pour que la pression des brides se répartisse sur toute la surface d'appui.

Le disque est placé sur le coussinet entre la rondelle d'accoupling (A) et la rondelle d'accoupling (B). La rondelle d'accoupling est tournée de manière à s'adapter à l'arbre.

L'arbre peut etre verrouillé en introduisant un tournevis, une tige en acier ou un objet similaire aussi loin que possible. Serrer le disque dans le sens des aiguilles d'une montre.

La vis qui maintain le disque de coupe doit être serrée selon un couple de 15-25 Nm.

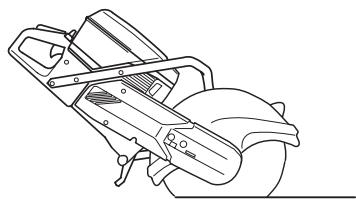

Protection du disque découvert

La protection doit toujours être montée sur la machine. La protection de l'équipement de coupe doit être positionnée de sorte que sa partie arrête soit en contact avec la pièce à travailler. Les projections et les étincelles du matériel découpé sont alors recueillies par la protection et dirigées loin de l'utilisateur.

AVERTISSEMENT! N'utiliser un protège-lame de 16 pouces que si la découverte est équipée à l'origine d'un protège-lame de 16 pouces. Si un protège-lame de rechange est monté sur une découverte équipée d'un protège-lame de 12 ou 14 pouces, le disque de 16 pouces tournera trop vite. Un disque découvert qui tourne à grande vitesse risque de se briser ou d'entrainer des blessures graves.

Carburant

REMARQUE! La machine est équipée d'un moteur deux temps et doit toujours être alimentée avec un mélange d'essence et d'huile deux temps. Afin d'obtenir un mélange approprié, il est important de mesurer avec précision la quantité d'huile à mélanger. Pour le mélange de petites quantités de carburant, la moindre erreur peut sérieusement affecter le rapport du mélange.

AVERTISSEMENT! Veiller à une bonne aération pendant toute manipulation de carburant.

Essence

• Le taux d'octane minimum recommendé est de 87 ((RON+MON)/2). Si l'on fait tourner le moteur avec une essence d'un taux d'octane inférieur à 87, des cognements peuvent se produit. Ceci entraîne une augmentation de la température du moteur et ainsi le risque d'avaries graves du moteur.

Huile deux temps

Pour obtenir un fonctionnement et des résultats optimaux, utiliser une huile moteur deux temps HUSQVARNA fabriquée spécialement pour nos moteurs deux temps à refroidissement à air.
- Ne jamais utiliser d'huile deux temps pour moteurs hors-bord refroidis par eau, appelée huile outboard (désignation TCW).
- Ne jamais utiliser d'huile pour moteurs à quatre temps.

Rapport de mélange

1:50 (2%) pour tous les moteurs.

Essence, litres	Huile deux temps, litres
	2% (1:50)
5	0,10
10	0,20
15	0,30
20	0,40
US gallon	US fl. oz.
1	2 1/2
2 1/2	6 1/2
5	12 7/8

Mélange

• Toujours effectuer le mélange dans un récipient propre et destiné à contenir de l'essence.

• ToujoursCOMMencer par verser la moitié de l'essence à mélanger. Verser ensuite la totalité de l'huile. Mélanger en secouant le récipient. Enfin, verser le reste de l'essence.

• Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine.

• Ne jamais préparer plus d'un mois de consommation de carburant à l'avance.
• Si la machine n'est pas utilisé pendant une longue période, vidanger et nettoyer le réservoir.

Remplissage de carburant

AVERTISSEMENT! Les mesures de sécurité ci-dessous réduisent le risque d'incendie:

Ne jamais fumer ni placer d'objet chaud à proximé du carburant.

Ne jamais faire le plein, moteur en marche.

Ouvrir le bouchon du réservoir lentement pour laisser baiser la supression pouvant régner dans le réservoir.

Serrer soigneusement le bouchon du réservoir après le replissage.

Toujours éloigner la machine de l'endroit où le plein a été fait avant de la mesure en marche.

• Maintenir les poignées sèches et ne pas les souiller d'huile ou de carburant.
• Bien mélanger le carburant en agitant le écipient avant de remplir le réservoir.

• Toujours observer la plus grande prudence lors du plein de carburant. Éloigner la machine d'une distance minimale de trois mètres de l'endetroit où le plein a été effectué avant de la mesure en marche. Vérifier que le bouchon du réservoir est bien serré.

• Essuyer le pourtour du bouchon du réservoir. Nettoyer régulierement le réservoir d'huile et de carburant. Remplacer le filtré à carburant au moins une fois par an. Des impuretés dans les réservoirs sont à l'origine de mauvais fonctionnement.

Avant de démarrer la machine

AVERTISSEMENT! Contrôler les points suivants avant la mise en marche:

Ne pas démarrer la découvertse sans avoir monté le capot de la courroie. Sinon, l'embrayage risque de se detacher et de provoquer des blessures personnelles.

Toujours éloigner la machine de l'endroit où le plein a été fait avant de la mesure en marche.

L'utilisateur et la machine doivent etre en position stable et le disque decoupeur doit pouvoir tourner sans entraves.

Veiller à ce qu'aucune personne non autorisée ne se trouve dans la zone la travail.

Décompresseur: Appuyer sur la vanne pour diminuer la pression dans le cylindre. Toutjours utiliser le décompresseur au démarrage. Une fois le moteur lancé, le décompresseur se remet automatiquement en position initiale.

Bouton d'arrêt: Veiller à ce que le bouton d'arrêt (STOP) soit sur sa position de gauche.

Position ralenti acceleré - moteur froid : Allumer la position ralenti. Pour le starter, il convient de tirer le starter complètement.

Position ralenti accéléred-moteur chaud:Pour procéderau réglage du starter/ralenti accélééré, il convient de tirer lacommande du starter sur la position starter puis de lapousse de nouveau. Cela ne concerne que le réglage duralenti accélééré, pas le starter.

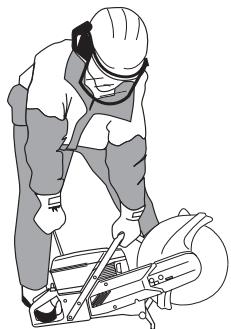

Démarrage

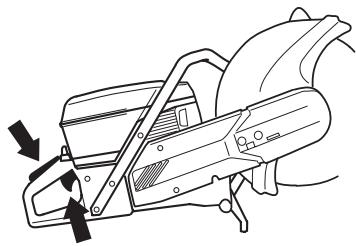

Saisir la poignée avant avec la main gauche. Placer le pied croit sur la partie inférieure de la poignée arrière et appuyer la machine sur le sol. Ne jamais enrouler la corde du lanceur autour de la main.

AVERTISSEMENT! Le disque se met à tournerès le lancement du moteur. Vérifier qu'il tourne librement.

Saisir ensuite la poignée de démarriage de la main droite et tirer lentement sur le lanceur jusqu'à ce qu'une résistance se fasse sentir (les cliquets d'entrainment grippent), puis tirer énergiquement et rapidement sur le lanceur.

REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas l'acher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.

Moteur froid: Enforcer la commande de starter des que le moteur s'emballe et repeter les lancements jusqu'àu demarrage.

Quand le moteur démarre, accélérer rapidement à fond, ce qui en même temps supprime le ralenti accéléré.

Arrêt

Pour arrêter le moteur, placer le bouton d'arrêt (STOP) sur sa position de droite.

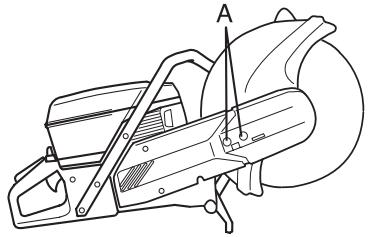

Tension de la courroied'entrainement

• La machine étant équipée d'un frein à friction, un bruit de frottement se fait entendre depuis le logement de palier lorsque la lame est tournée à la main. Ceci est entièrement normal. En cas de questions, contacter un atelier Husqvarna autorisé.
  La courroie d'entrainment est complètement encapsulée et bien protégée contre la poussière et la saleté.
  Pour tendre la couroie d'entrainment, desserrer quelques peu les écrous (A) qui maintainnent l'outil de coupe et le capot de la couroie.

• Tourner la vis de tension de manière à ce que l'écrou (B) soit placé en face de la flèche marquée sur le capot. Secouer l'unité pour s'assurer que le ressort peut tendre la courroie. La tension correcte de la courroie est alors ajustée automatiquement.

• Serrer les écrous qui maintainnent l'unité de coupe.

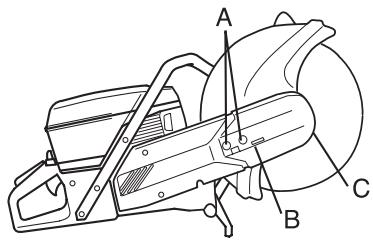

Remplacement de la courroied'entrainement

• Desserer les deux vis (A).

Tourner la vis de tension (B) jusqu'à l'arrêt de la tension.
Retirer les deux vis (A).
- Retirer le capot de couroie avant (C).
Retirer la courroie de la poulie.
Retirer l'unité de coupe.

• Retirer la vis (D). Déposer le capot lésral.

• Remplacer la courroie d'entrainement.
• Le montage s'effectue dans l'ordre inverse du démontage.
• Contrôler que le protège-lame au-dessus du disque découpeur ne présente pas de fissures ou autres dommages. Le replacer s'il est endommagé.

AVERTISSEMENT! Ne jamais utiliser la découpeuse sans le protège-lame au-dessus du disque.

Poulie et embrayage

Ne jamais démarrer le moteur quand la poulie et l'embrayage sont démontés à des fins d'entretien

Carburatour

Les caractéristiques techniques de cette machine Husquarna assurent des émissions de gaz nocifs réduites au minimum. Àpres 8-10 pleins, le moteur est rode. Pour s'assurer qu'il fonctionne de manière optimale en émettant aussi peu de gaz nocifs que possible après la période de rodage, il convient de demander au revendeur/à l'atelier de réparation (s'il dispose d'un compte-tours) d'effectuer un réglage fin du carburateur.

Fonctionnement

AVERTISSEMENT! Ne pas démarrer la machine sans avoir monté le bras et l'unité de coupe. Sinon, l'embrayage risque de se détacher et de provoquer des blessures personnelles.

Le carburateur régule la vitesse de la machine par l'intermédiaire de la commande de l'accelération. L'air et le carburant sont mélangés dans le carburateur.

Pointeaux

Le carburateur est équipé de pointeaux fixes pour que la machine reçoive toujours le mélange correct d'air et de carburant. Proceder comme suit si le moteur manque de puissance ou accélère mal:

• Contrôler le filtré à air et le remplaçer si nécessaire.
• Si le problème demeure, contacter un atelier de réparation autorisé.

Réglage final du régime de ralenti T

Régler le ralenti à l'aide de la vis T. Si un réglage est nécessaire, commencer par tourner la vis de ralenti dans le sens des aiguilles d'une montre jusqu'à ce que le disque de coupe se mette à tourner. Tourner ensuite la vis dans le sens contraire des aiguilles d'une montre jusqu'à ce que le disque cessse de tourner. Lorsque le ralenti est régèle correctement, le moteur accélère sans hésitations.

Régime de ralenti recommandé: 2700 tsp

AVERTISSEMENT! S'il est impossible de régler le régime de ralenti de manière à immobiliser l'équipement de coupe, contacter le revendeur ou l'atelier de réparation. Ne pas utiliser la machine tant qu'elle n'est pas correctement régée ou réparée.

Filtre à carburant

• Le filtré à carburant est situé à l'intérieur du réservoir de carburant.
• Le réservoir à carburant doit être protégé des saletés lors du replissage. Ceci réduit le risque de dysfonctionnements dus à un colmatage du filtré à carburant situé à l'intérieur du réservoir.
• Le filtré à carburant ne peut pas être nettoyé et doit donc être remplaced par un filtré neuf lorsqu'il est colmaté. Le filtré doit être remplaced au moins une fois par an.

Filtre à air

Le filtré à air doit être nettoyé régulièrement afin d'éviter:

Un mauvais fonctionnement du carburateur
- Des problèmes de démarrage
Une perte de puissance
- Une usure prématurée des éléments du moteur
Une consommation anormalement elevée de carburant

Le système de filtrage de l'air est composé d'un filtré en mousse plastique (1) et d'un filtré en papier (2):

1 Le filtrer en mousse plastique est facilement accessible sous le carter A. Ce filtrte doit etre controle une fois par semaine et remplace au besoin. Pour un fonctionnement optimal du filtrte, le replacer ou nettoyer regulierement et le huiler. Il existe une huile speciale HUSQVARNA a cet effet.

Retirer le filtré en mousse plastique. Nettoyer soigneusement le filtré dans de l'eau savonneuse tiège.
Après le nettoyage, rincer soigneusement le filtré dans de l'eau propre. Essorer le filtré et le laisser sécher.
REMARQUE! Un air compré représentant une pression trop élevée risque d'endommager le caoutchouc mousse.

Mettre le filtrtre dans un sac en plastique et verser l'huile pour filtrtre dessus. Petrir le sac en plastique pour bien distribuer l'huile. Presser le filtrtre dans son sac et jeter le surplus d'huile avant de reposer le filtrtre dans la machine. Ne jamais utiliser de l'huile moteur ordinaire. Celle-ci traverse le filtrtre assez vite et s'accumule au fond.

2 Le filtré en papier est facilement accessible sous le carter B. Ce filtré doit être remplace/nettoyé quand la puissance du moteur diminue. Nettoyer le filtré en le secouant. Noter que le filtré ne doit pas être lavé. REMARQUE! Un air compré représentant une pression trop élevé risque d'endommager le filtré.

Un filtré ayant servi longtemps ne peut plus être complètement nettoyé. Le filtré à air doit donc être remplaced à intervalles réguliers. Tout filtré endommagé doit être remplaceé immédiatement.

INFORMATION IMPORTANTE Un filtré à air mal entretenu provoque un dépôt sur la bougie et une usure anormale des pièces du moteur.

Lanceur

AVERTISSEMENT! Le ressort de rappel est tendu et risque, en cas de manipulation imprudente, de sortir du boitier et de cause des blessures.

Observer la plus grande prudence lors du remplacement du ressort ou de la corde. Toujours porter des lunettes protectrices.

Remplacement d'une corde de lanceur rompue ou usée

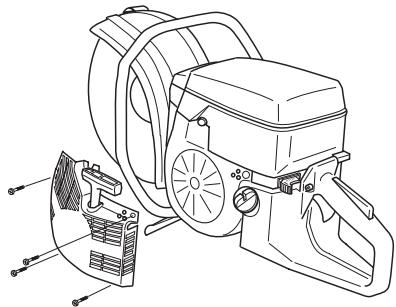

Retirer le carter de filtre et le carter de cylindre.
- Déposer les vis maintenant le lanceur contre le carter moteur et partager le lanceur.

• Tirer la corde d'environ 30 cm et la sortie de la gorge à la périhérie de la poulie. Mettre à zéro le ressort de rappel en laissant tourner prudemment la poulie en arrrière.

• Retirer les restes de l'ancienne corde du lanceur et contrôler que le ressort de démarriage fonctionne. Introduire la nouvelle corde du lanceur dans le trou dans le corps du lanceur et dans la poulie.

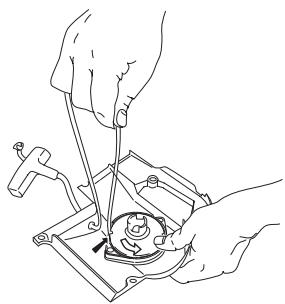

• Bloquer la corde du lanceur autour du centre de la poulie comme illustré sur la figure. Serrer fermement la fixation et veiller à ce que l'extrémité libre soit aussi courte que possible. Attacher l'extrémité de la corde du lanceur dans la poignée de démarrage.

• Faire pénétrer la corde dans l'encôche dans la périphérique de la poulie et faire 3 tours dans le sens des aiguilles d'une montre autour du centre de la poulie.

• Tirer ensuite la poignée de démarrage, ce qui tend le ressort. Répéter encore une fois la procédure mais faire quatre tours.
• Observer que la poignée de démarrage est tirée dans la position correcte quand le ressort est tendu.
• Contrôler que le ressort n'est pas tiré jusqu'à sa position extréme et tirer la corde de lanceur au maximum. Freiner la poulie avec le pouce et contrôler que le poulie peut encore être tournée d'un demi tour.

Mise sous tension du ressort

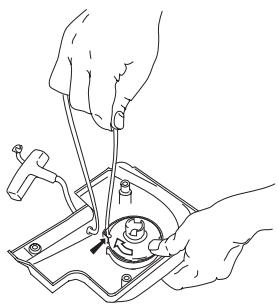

• Placer la corde dans la gorge de la poulie et faire tourner la poulie d'environ deux tours dans le sens des aiguilles d'une montre.

REMARQUE! Veiller à ce que la poulie puisse effectuer un demi-tour supplémentaire avec la corde entièrement déroulée.

Remplacement d'un ressort de rappel rompu

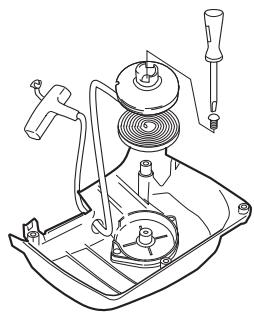

Déposer la vis au centre de la poulie et enlever la poulie.
- Penser que le ressort de rappel est tendu dans le corps du lanceur.
- Desserrer les vis qui maintainnent la cassette du ressort.

• Retirer le ressort de rappel en utilisant le lanceur et détacher les crochets à l'aide d'un tournevis. Les crochetsMaintiennent l'ensemble ressorts de rappel sur le lanceur.
  Lubrifier le ressort avec de l'huile fluide. Remonter la poulie etmettreleressort sous tension.

Montage du lanceur

• Monter le lanceur en commencerant par dévider la corde avant demettrele lanceur en place contrele carter moteur. Lacheresuite la corde lentement pour permettre aux cliquets de s'enclencher dans la poulie.

• Metre en place et serrer les vis de maintien du lanceur.

Bougie

L'etat de la bougie dépend de:

L'exactitude du réglage du carburateur.
L'exactitude du mélange (trop d'huile est néfaste).
La proprete du filtré a air.

Ces facteurs peuvent concourir à l'apparition de calamine sur les électrodes, ce qui à son tour entraine un mauvais fonctionnement du moteur et des démarrages difficiles.

• Si la puissance de la machine est trop faible, si la machine est difficile àmettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôle l'état de la bougie avant de prendre d'autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l'écartement des electrodes est de 0,5 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire.

REMARQUE! Toujours utiliser le type de bougie recommandié! Une bougie incorrecte peut endommager le piston/le cylindre.

Système de refroidissement

La machine est équipée d'un système de refroidissement permettant d'obtenir une température de fonctionnement aussi basse que possible.

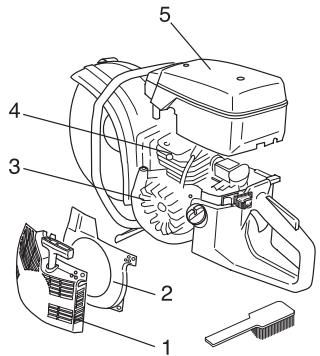

Le système de refroidissement est composé des éléments suivants:

1 La prise d'air dans le lanceur.
2 La tôle-guide d'air.
3 Les ailettes de ventilation sur le volant.
4 Les ailettes de refroidissement sur le cylindre.
5 Capot de cylindre

Nettoyer le système de refroidissement avec une Brosse une fois par这段时间, voire plus souvent dans des conditions difficiles. Un système de refroidissement sale ou colmaté provoque la surchauffe de la machine, endommageant le cylindre et le piston.

Silencieux

Le silencieux est conçu pour atténuer le bruit et dévier le flux des gaz d'échémpement loin de l'utilisateur. Ces gaz sont chauds et peuvent transporter des étincelles risquant de causer un incendie si elles entrent en contact avec un matérielau sec et inflammable.

Ne jamais utiliser la machine si le silencieux est en mauvais état.

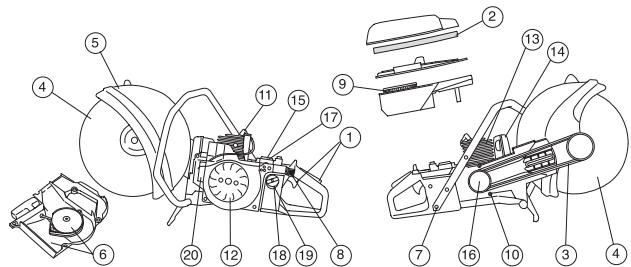

Instructions d'entretien générales

Nous donnons ici quelques conseils d'entretien à caractère général. Pour des questions plus précises, contacter l'atelier spécialisé.

Entretien quotidien

1 Vérifier que les composants de la commande de l'accelération fonctionnent correctement sur le plan de la sécurité (commande d'accelération et blocage de l'accelération).
2 Contrôler la tension de la courroie d'entrainment.
3 Contrôler l' état du disque et de la roue d'entrainment.
4 Contrôler l' état du protège-lame.
5 Contrôler le lanceur et la corde du lanceur et nettoyer l'extérieur de la prise d'air du lanceur.
6 S'assurer que toutes les vis et tous les écrous sont bien serrés.
7 Contrôler le bon fonctionnement du contacteur d'arrêt.

Entretien hebdomadaire

8 Contrôler, nettoyer ou remplacer le filtré principal.
9 S'assurer que les poignées et les blocs anti-vibrants ne sont pas endommages.
10 Nettoyer la bougie. Vérifier l'écartement des electrodes (0,5 mm).
11 Nettoyer les ailettes du volant. Contrôler le lanceur et le ressort de rappel.
12 Nettoyer les ailettes de refroidissement du cylindre.
13 Contrôler que le silencieux est bien attaché et qu'il n'est pas endommagé.
14 Contrôler le fonctionnement du carburateur.

Entretien mensuel

15 Contrôler le filtré en papier.
16 Contrôler le degré d'usure du centre de l'embrayage, du pignon et du ressort d'embrayage.
17 Nettoyer l'extérieur du carburateur.
18 Vérifier que le tuyau à carburant ne présente pas de fissures et qu'il n'est pas endommagé. Le replacer au besoin.
19 Nettoyer l'intérieur du réservoir d'essence.
20 Inspector tous les câbles et connexions.

K960, K960 Rescue

Moteur

Cylindrée, po3/cm3 5,7/93,6

Alésage, po/mm 2,20/56

Régime d'emballement maximal 9300 (+/- 150)
recommende, tr/min

Puissance, kW/tr/min 4,5/9000

Système d'allumage

Fabricant du système d'allumage SEM

Type de système d'allumage CD

Bougie NGK BPMR 7A/ Champion RCJ 6Y

Écartement des electrodes, po/mm 0,02/0,5

Système de graissage/de carburant

Fabricant du carburateur Walbro

Type de carburateur RWJ-3A

Contenance du réservoir de carburant, pint/litres 1,0

Poids

Découpeuse sans carburant ni disque découeur, kg

12" (300 mm) 22,9/10,4

14" (350 mm) 23,4/10,6

16" (400 mm) 25,1/11,4

Équipement de découpe

Disque de découpage Max. vitesse périphérique, m/s

12" (300 mm) 80

14" (350 mm) 100

16" (400 mm) 100

Régime maxi. commande de l'axe sortant, tr/min

4725

4725

3705

VOS DROITS ET OBLIGATIONS EN GARANTIE

La US Environmental Protection Agency (EPA), Environment Canada, et Husqvarna Construction Products sont heures de vousprésenter la garantie du système de lutte contre les émissions pour votre produit motorisé manuel acheté en 2001 et pour ceux dont vous ferez l'acquisition ultérieurement. Aux États-Unis, les nouveaux produits manuels motorisés doivent être conçus, fabriqués et équipés pour répondre aux normes féderales et californiennes anti-smog rigoureuses. Husqvarna Construction Products doit garantir le système de lutte contre les émissions de votre produit motorisé manuel pour les périodes de temps apparaisant ci-dessous pourvu qu'il n'y ait eu dernier abus, néligence ou entretien inadéquat de votre produit. Notre système de lutte contre les émissions comprend des pieces comme le carburateur, le système d'allumage et le convertisseur catalytique. Lorsqu'une condition justifiable par la garantie existe, Husqvarna Construction Products se charge de réparer votre produit motorisé manuel sans aucun frais de votre part, diagnostic, pieces et main-d'oeuvre compris.

GARANTIE DU FABRICANT

Les produits motorisés manuels achétés en 2001, et ceux dont vous ferez l'acquisition ultérieurement, sont garantis deux ans. Si une piece du système de lutte contre les émissions de votre produit s'avéré défectueuse, Husqvarna Construction Products prendra en charge la réparation ou le remplacement de la piece.

CHARGES DE LA GARANTIE DE L'UTILISATEUR

En tant qu'utilisateur d'un produit motorisé manuel, vous nevez effectuer l'entretien nécessaire apparaissant dans toute manuel de l'utilisateur. Husqvarna Construction Products vous recommende de conserver tous les reçus couvrant l'entretien de votre produit motorisé manuel mais Husqvarna Construction Products ne peut refuser la garantie uniquement pour cause d'absence de ces reçus ou d'un manquement de la part de l'utilisateur à effectuer l'entretien prévu. En tant qu'utilisateur d'un produit motorisé manuel, vous nevez toute fois savoir que Husqvarna Construction Products peut vous refuser cette garantie si la défaillance de votre produit ou d'une de ses pieces est due à un abus, une négligence, un entretien inadéquat ou des modifications non autorises. Vous étes chargedeprésenter votre produit motorisé manuel à un revendeur autorisé Husqvarna Construction Products dés qu'un problème se présente. Les réparations en garantie devraient être effectuees dans une période de temps raisonnable qui ne doit pas dépasser 30 jours. Si vous avez des questions concernant vos droits et charges en garantie, contactez notre revendeur autorisé le plus proche ou téléphone à Husqvarna Construction Products, au numero suivant: 1-800-323 3553.

DATE D'ENTRÉE EN VIGUEUR DE LA GARANTIE

La période de garantie commence à courir le jour de la livraison du produit motorisé manuel.

DURÉE DE LA GARANTIE

Husqvarna Construction Products garantit à l'utilisateur original et aux acheteurs suivants que le moteur est exempt de défauts de matière et de fabrication pouvant causer la défaillance d'une piece sous garantie pour un-delai de deux ans.

CE QUI EST COUVERT PAR LA GARANTIE

RéPARATION OU REMPLACEMENT DE PIEÇES: Un revendeur autorisé Husqvarna Construction Products se chargerà de réparer ou de replacer les pièces sous garantie

sans aucun frais de votre part. Si vous avez des questions concernant vos droits et charges en garantie, contactez votre revendeur autorisé le plus proche ou téléphone à Husqvarna Construction Products, au numero suivant: 1-800-323 3553.

PERiode DE GARANTIE: Les pièces sous garantie dont le remplacement n'est pas prévu dans le cadre de l'entretien nécessaire ou soumises uniquement à un contrôle régulier au sens de «réparer ou replacer au besoin » doivent être garanties deux ans. Les pièces sous garantie pour lesquelles un remplacement est prévu dans le cadre de l'entretien nécessaire doivent être garanties pour la période de temps allant jusqu'àu premier remplacement prévu pour ces pièces.

DIAGNOSTIC: Les frais reliés à l'identification de défauts sur les pieces couvertes par la garantie ne seront pas à la charge de l'utilisateur pourvu que le travail de diagnostic soit effectué par un revendeur autorisé Husqvarna Construction Products.

DOMMAGES INDIRECTS: Husqvarna Construction Products peut être tenu pour responsable des dommages causés à d'autres composants du moteur et qui résulteraient de la défaillance d'une piece encore couverte par la garantie.

CE QUI N'EST PAS COUVERT PAR LA GARANTIE

Aucune défaillance résultat de l'abus, de la négligence et de l'entretien contraire aux instructions n'est couverte par la garantie.

AJOUT OU MODIFICATION DE PIECES

L'utilisation de pieces ajoutées ou modifiées peut entraîner le rejet d'un recours en garantie. Husqvarna Construction Products n'est pas tenu pour responsable de la défaillance des pieces couvertes par la garantie resultant de l'ajout ou de la modification de pieces.

DEMANDE D'INDEMNITE

Si vous avez des questions concernant vos droits et charges en garantie, contactez notre revendeur autorisé le plus proche ou téléphone à Husqvarna Construction Products, au numero suivant: 1-800-323 3553.

SERVICE APRÈS-VENTE

Les revendeurs autorisés Husqvarna Construction Products offrent le service après-vente ainsi que les réparations.

ENTRETIEN, REMPLACEMENT ET RÉPARATION DES PIEÇES DU SYSTEMÉ DE LUTTE CONTRÉ LES ÉMISSIONS

Les pièces de rechange approuvées par Husqvarna Construction Products et utilisées pour l'entretien ou la réparation en garantie de pièces du système de lutte contre les émissions seront fournies sans aucun frais de la part de l'utilisateur lorsque la pièce est couverte par la garantie.

LISTE DES PIECES EN GARANTIE DU SYSTEMÉME DE LUTTE CONTRE LES ÉMISSIONS

1 Carburateur et pieces internes
2 Conduit d'entrée, porte-filtre du filtré à air et boulons du carburateur
3 Filtre à air et filtré à carburant garantis selon l'entretien prévu
4 Systeme d'illumage

1 Bougie garantie selon l'entretien prevu
2 Module d'allumage

Déclaration D'ENTRETIEN

L'utilisateur est chargé d'effectuer l'entretien prévu tel qu'il est définis dans le Manuel de l'utilisation.

AVERTISSEMENT! Le découpe, particulièrement la découpe à SEC soulève la poussière générae par le matériel coupé qui contient souvent de la silice. La silice est composée de sable, de quarts d'argile, de granit et de nombreuses autres substances minérales et rocheuses. L'exposition à une quantité excessive d'une telle poussière peut cause:

Des maladies respiratoires (alterant les facultés respiratoires), y compris bronchites chroniques, silicose et fibrose pulmonaire dues à une exposition à la silice. Ces maladies peuvent être fatales;

Irritation cutanée et demangeaisons.

Des cancers selon NTP et IARC/National Toxicology Program, International Agency for Research on Cancer

Prendre des mesures préventives:

Éviter l'inhalation et le contact avec la peau de la poussière, des vapeurs et des fumées.

L'utilisateur et les personnes représentes sur le site doivent porter des protections respiratoires appropriées telles que des masques spécifique previous pour filtrer les particules microscopiques. (Voir OSHA 29 CFR Partie 1910.1200)

Utiliser, si possible, la découverte avec eau pour réduire la production de poussière.
