MODE D'EMPLOI 343 FR HUSQVARNA

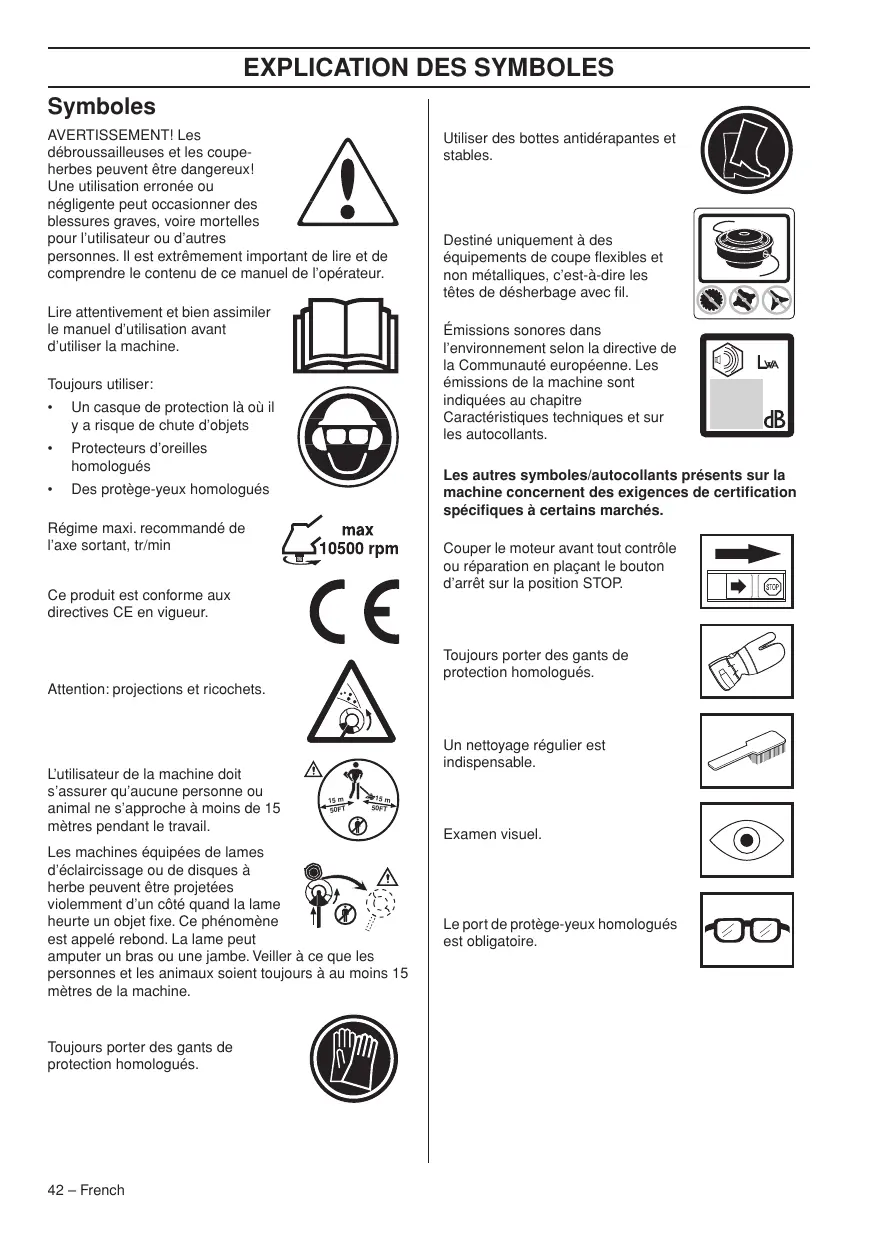

Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

Un casque de protection là où il y a risque de chute d’objets

équipements de coupe flexibles et non métalliques, c’est-à-dire les têtes de désherbage avec fil. Émissions sonores dans l’environnement selon la directive de la Communauté européenne. Les émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants.

Ce produit est conforme aux directives CE en vigueur.

Toujours porter des gants de protection homologués.

Attention: projections et ricochets.

L’utilisateur de la machine doit s’assurer qu’aucune personne ou animal ne s’approche à moins de 15 mètres pendant le travail.

Un nettoyage régulier est indispensable.

15 m 50FT Quels sont les composants de la débroussailleuse? Quels sont les composants de la débroussailleuse? Quels sont les composants de la débroussailleuse? INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Important! Équipement de protection personnelle Équipement de sécurité de la machine Équipement de coupe MONTAGE Montage du guidon et de la poignée d'accélération Position de transport, guidon Montage de l’équipement de coupe Montage du protège-lame/de la protection combinée, de la lame à herbe et du bol de garde au sol monté sur roulement Montage du protège-lame et de la lame d’éclaircissage Montage de la protection de la tête et de la tête de désherbage Trimmy SII Montage du couteau à hacher et du protège-lame (343FRM) Montage des autres protections et équipements de coupe Adaptation du harnais et de la débroussailleuse . Harnais standard Harnais Triobalance MANIPULATION DU CARBURANT Sécurité carburant Carburant Remplissage de carburant DÉMARRAGE ET ARRÊT Contrôles avant la mise en marche Démarrage et arrêt TECHNIQUES DE TRAVAIL Méthodes de travail ENTRETIEN Carburateur Silencieux

AVERTISSEMENT! Utilisés de manière négligente ou erronée, les débroussailleuses et les coupe-herbes peuvent devenir des outils dangereux pouvant occasionner des blessures graves, voire mortelles pour l’utilisateur ou d’autres. Il est très important de lire attentivement et de bien comprendre les instructions contenues dans ce mode d’emploi.

62 Husqvarna est aujourd’hui un des plus grands fabricants du monde de produits destinés à l’entretien des forêts et des jardins. La qualité et les performances sont nos priorités. Notre concept d’affaires est de développer, fabriquer et commercialiser des produits à moteur pour l’entretien des forêts et des jardins et pour les entreprises de construction et d’aménagement des sols. L’objectif d’Husqvarna est aussi d’être à la pointe du progrès en matière d’ergonomie, de facilité d’utilisation, de sécurité et de protection de l’environnement; un grand nombre d’innovations ont été développées pour améliorer les produits dans ces domaines. Nous sommes persuadés que vous apprécierez la qualité et les performances de nos produits pendant de longues années. L’achat d’un de nos produits vous garantit une assistance professionnelle au niveau du service et des réparations en cas de besoin. Si la machine n’a pas été achetée chez un de nos revendeurs autorisés, demandez à un revendeur l’adresse de l’atelier d’entretien le plus proche. Nous espérons que cette machine vous donnera toute satisfaction et qu’elle vous accompagnera pendant de longues années. N’oubliez pas que ce manuel d’utilisation est important. En suivant les instructions qu’il contient (utilisation, révision, entretien, etc.), il est possible d’allonger considérablement la durée de vie de la machine et d’augmenter sa valeur sur le marché de l’occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d’utilisation au nouveau propriétaire. Nous vous remercions d'utiliser un produit Husqvarna ! Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d’en modifier, entre autres, la conception et l’aspect sans préavis.

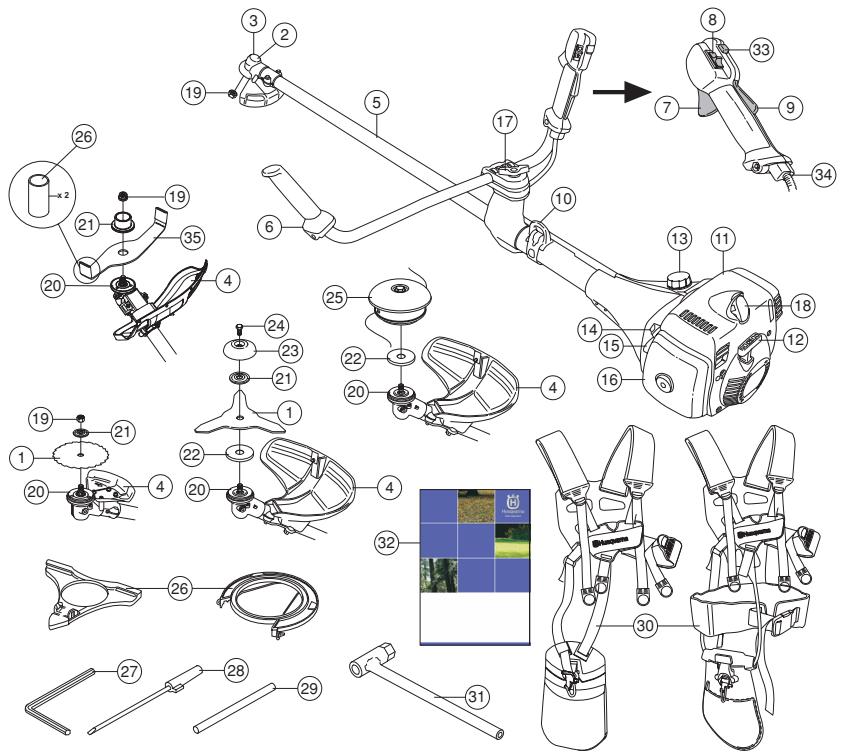

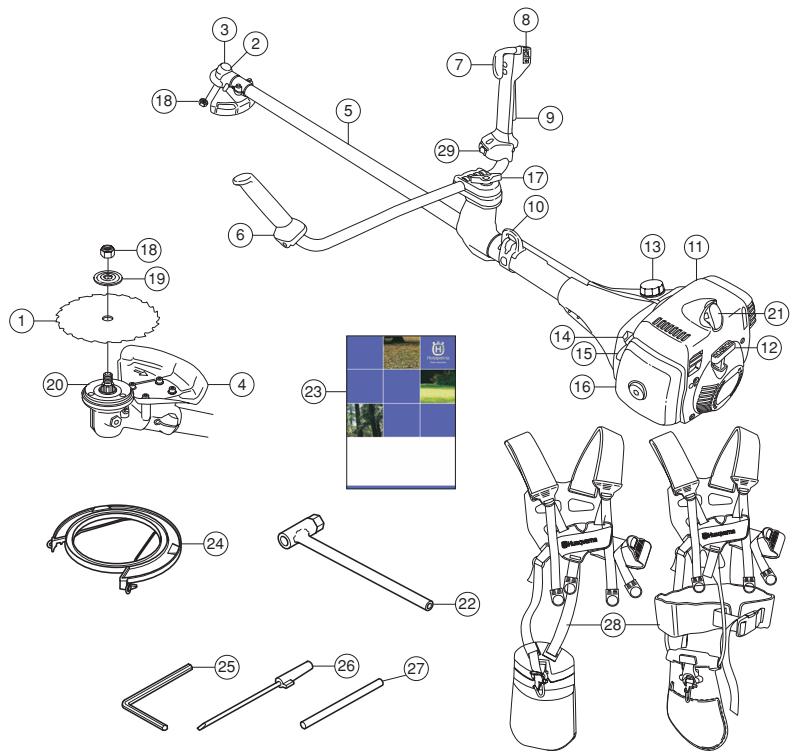

QUELS SONT LES COMPOSANTS?

10 Suspension du harnais

10 Suspension du harnais

Éviter d’utiliser la machine en cas de fatigue, d’absorption d’alcool ou de prise de médicaments susceptibles d’affecter l’acuité visuelle, le jugement ou la maîtrise du corps. Utiliser les équipements de protection personnelle. Voir au chapitre ”Équipement de protection personnelle”. Ne jamais utiliser une machine qui a été modifiée au point de ne plus être conforme au modèle original. Ne jamais utiliser une machine qui n’est pas en parfait état de marche. Suivre dans ce manuel d’utilisation les instructions de maintenance, de contrôle et d’entretien. Certaines mesures de maintenance et d’entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien. Tous les capots, toutes les protections et toutes les poignées doivent avoir été montées avant d’utiliser la machine. Vérifier que le capuchon de la bougie et le câble d’allumage sont en bon état afin d’éliminer tout risque de choc électrique. L’utilisateur de la machine doit s’assurer qu’aucune personne ou animal ne s’approche à moins de 15 mètres pendant le travail. Lorsque plusieurs utilisateurs travaillent dans une même zone, il convient d’observer une distance de sécurité égale au moins au double de la longueur de l’arbre, mais jamais moins de 15 mètres.

GANTS Au besoin, utiliser des gants, notamment lors du montage de l’équipement de coupe.

informations, contacter l'atelier de réparation le plus proche.

BOTTES Utiliser des bottes avec coquille en acier et semelle antidérapante

L’entretien et la réparation de la machine exigent une formation spéciale. Ceci concerne particulièrement l’équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, s’adresser à un atelier spécialisé. L’achat de l’un de nos produits offre à l’acheteur la garantie d’un service et de réparations qualifiés. Si le point de vente n’assure pas ce service, s’adresser à l’atelier spécialisé le plus proche.

HABITS Porter des vêtements fabriqués dans un matériau résistant à la déchirure, éviter les vêtements excessivement amples qui risqueraient de se prendre dans les broussailles et les branches. Toujours utiliser des pantalons longs et robustes. Ne pas porter de bijoux, de shorts ou de sandales, et ne pas marcher pieds-nus. Veiller à ce que les cheveux ne tombent pas sur les épaules. PREMIERS SECOURS Une trousse de premiers secours doit toujours être disponible.

AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Contrôler et entretenir les équipements de sécurité de la machine conformément aux instructions données dans ce chapitre.

Si les contrôles ne donnent pas de résultat positif, confier la machine à un atelier spécialisé.

Blocage de l’accélération

Le blocage de l’accélération a pour but d’empêcher toute accélération involontaire. Une fois le cliquet (A) enfoncé dans la poignée (= en tenant celle-ci), la commande de l’accélération (B) se trouve libérée. Quand la poignée est relâchée, la commande de l’accélération et le cliquet reviennent en position initiale, Ce retour en position initiale s’effectue grâce à deux ressorts de rappel indépendants. Cette position signifie que la commande d’accélération est alors automatiquement bloquée sur le ralenti.

Équipement de sécurité de la machine

Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintenir en bon état. Voir au chapitre Quels sont les composants? pour trouver leur emplacement sur la machine. La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples

Vérifier d’abord que la commande de l’accélération est bloquée en position de ralenti quand le blocage de l’accélération est en position initiale.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Appuyer sur le blocage de l’accélération et vérifier qu’il revient de lui-même en position initiale quand il est relâché.

Protection pour l’équipement de coupe

Cette protection a pour but d’empêcher que des objets ne soient projetés en direction de l’utilisateur. La protection prévient aussi le contact entre l’utilisateur et l’équipement de coupe.

Vérifier que le blocage de l’accélération, la commande d’accélération et leurs ressorts de rappel fonctionnent correctement.

S’assurer que la protection est intacte et qu’elle ne présente pas de fissures. Remplacer la protection si elle a subi des coups ou si elle présente des fissures.

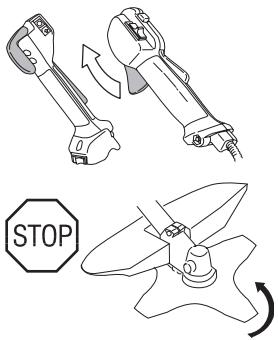

Voir le chapitre Démarrage. Démarrer la machine et donner les pleins gaz. Relâcher l’accélérateur et s’assurer que l’équipement de coupe s’arrête et qu’il reste immobile. Si l’équipement de coupe tourne lorsque l’accélérateur est au régime de ralenti, contrôler le réglage du ralenti du carburateur. Voir le chapitre Entretien.

Toujours utiliser la protection recommandée prévue pour l’équipement de coupe en question. Voir Caractéristiques techniques.

Mettre le moteur en marche et s’assurer qu’il s’arrête lorsque le bouton d’arrêt est amené en position d’arrêt.

Vérifier régulièrement l’état des éléments afin de détecter fissures et déformations. Vérifier que les éléments antivibrations sont entiers et solidement fixés.

Le risque d’incendie est important dans les pays au climat chaud et sec. C’est pourquoi nous avons équipé certains silencieux de grilles antiflamme. Vérifier si le silencieux de la machine est muni d’un tel dispositif.

En ce qui concerne le silencieux, il importe de bien suivre les instructions de contrôle, de maintenance et d’entretien. Voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la machine. Ne jamais utiliser une machine dont le silencieux est défectueux.

Sur le devant du harnais se trouve une plaque pectorale à libération rapide constituant une bonne sécurité au cas où le moteur prendrait feu ou dans l’éventualité d’une situation nécessitant de rapidement se libérer de la machine et du harnais. Voir les instructions au chapitre Adaptation du harnais et de la débroussailleuse. Certains harnais sont également équipés d’une plaque pectorale à libération rapide au niveau du crochet de suspension.

Vérifier régulièrement la fixation du silencieux dans la machine.

Si le silencieux comporte une grille antiflamme, la nettoyer régulièrement. Une grille colmatée résulte en un

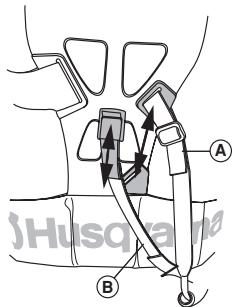

S’assurer du bon positionnement des bretelles du harnais. Quand le harnais et la machine sont ajustés, contrôler le bon fonctionnement du dispositif de libération rapide du harnais.

Tout contact peut causer des brûlures à la peau. Attention au risque d’incendie!

doit être utilisée, aussi bien pour serrer que pour desserrer l’écrou.

L’usure du verrouillage nylon du contre-écrou ne doit pas

être telle qu’il peut se visser à l’aide des doigts. Le verrouillage doit résister à 1,5 Nm au moins. Remplacer le contre-écrou après une dizaine de serrages.

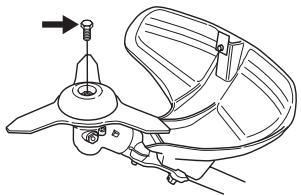

La vis de blocage doit être serrée sur le bol de garde au sol monté sur roulement.

AVERTISSEMENT! N’oubliez pas que:

Les gaz d’échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables!

Un contre-écrou est utilisé pour la fixation de certains types d’équipements de coupe.

Cette section explique comment, grâce à l’utilisation du bon équipement de coupe et grâce à un entretien correct: •

Réduire le risque de rebond de la machine.

Obtenir la meilleure coupe possible.

Voir les instructions relatives à l’équipement de coupe pour poser correctement le fil et choisir le diamètre de fil approprié.

Pose: serrer l’écrou dans le sens contraire de la rotation de l’équipement de coupe. Dépose: desserrer l’écrou dans le sens de la rotation de l’équipement de coupe.

(NOTA! L’écrou est fileté à gauche.) Les dents de la lame d’éclaircissage risquent de causer des blessures aussi bien lors du serrage que du desserrage de l’écrou de la lame. Veiller à ce que la main soit toujours protégée par le protège-lame lors de ces interventions. Toujours utiliser une clé à douille munie d’un manche assez long. La flèche sur l’illustration indique la zone dans laquelle la clé

Maintenir les dents de la lame correctement affûtés!

Suivre nos recommandations. Voir aussi les instructions sur l’emballage des lames. Conserver un avoyage correct! Suivre nos instructions et utiliser le gabarit de lime recommandé.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Maintenir les dents de la lame correctement affûtées!

Suivre nos instructions et utiliser le calibre d’affûtage recommandé. Une lame mal affûtée ou endommagée augmente les risques d’accident.

Maintenir un avoyage correct de la lame d’éclaircissage!

Suivre nos instructions et utiliser le gabarit d'affûtage recommandé. Une lame d’éclaircissage mal affûtée augmente le risque de blocage et de rebond ainsi que d’endommagement de la lame.

La lame d’éclaircissage est destinée au dégagement des bosquets et des arbustes.

Les lame et couteau à herbe sont destinés à la coupe de l’herbe épaisse.

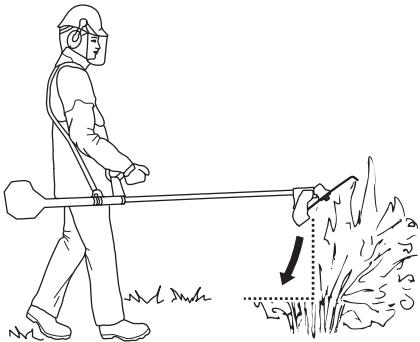

Les couteaux à hacher sont destinés à la coupe d'herbes

épaisses et de broussailles.

La tête de désherbage est destinée au désherbage.

Inspecter l’équipement de coupe afin de détecter d’éventuels dommages ou fissures. Toujours remplacer un équipement de coupe endommagé.

Affûtage des lames et couteaux à herbe

Un affûtage correct de la lame est une condition indispensable pour l’obtention d’un travail efficace et pour éviter une usure anormale de la lame et de la débroussailleuse.

Tête de désherbage

IMPORTANT! Veiller à ce que le fil du coupe-herbe soit toujours enroulé de manière serrée et régulière autour du tambour, autrement la machine produit des vibrations dangereuses pour la santé.

N’utiliser que l’équipement de coupe recommandé. Voir le chapitre Caractéristiques techniques.

En général, les petites machines demandent des petites têtes de désherbage, et vice versa. Cela vient du fait que lors du désherbage au moyen de fils, le moteur doit éjecter le fil radialement depuis la tête de désherbage tout en affrontant la résistance de l’herbe

La longueur du fil est également importante. Un fil long demande un moteur plus puissant qu’un fil court, même en cas de diamètre égal de fil.

confortable lorsque la machine est suspendue dans le harnais.

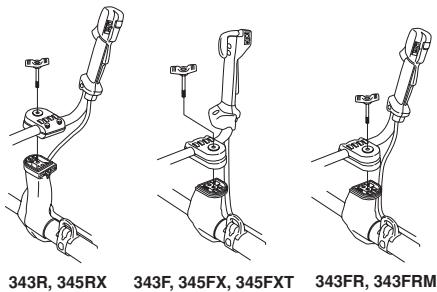

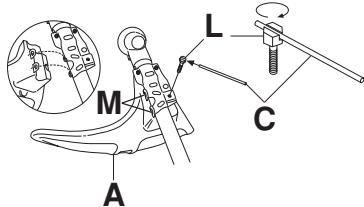

REMARQUE! Sur certains modèles, la poignée d'accélération est montée à l'usine.

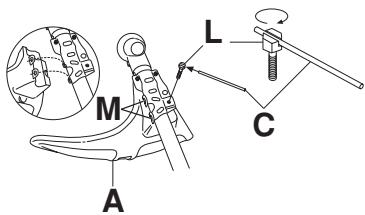

Démonter la vis à l’arrière de la poignée d’accélération.

Remonter la vis à l’arrière de la poignée d’accélération.

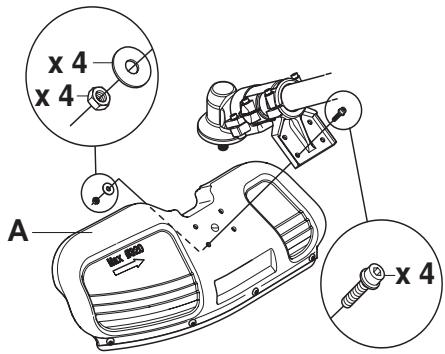

été préalablement montée. Voir le chapitre Caractéristiques techniques. La mise en place d’une protection erronée ou défectueuse peut provoquer des blessures graves.

Les dents de la lame d’éclaircissage risquent de causer des blessures aussi bien lors du serrage que du desserrage de l’écrou de la lame. Veiller à ce que la main soit toujours protégée par le protège-lame lors de ces interventions. Toujours utiliser une clé à douille munie d’un manche assez long. La flèche sur l’illustration

MONTAGE indique la zone dans laquelle la clé doit être utilisée, aussi bien pour serrer que pour desserrer l’écrou.

Trimmy SII Montage du couteau à hacher et du protège-lame (343FRM)

à libération rapide constituant une bonne sécurité au cas où le moteur prendrait feu ou dans l’éventualité d’une situation nécessitant de rapidement se libérer de la machine et du harnais.

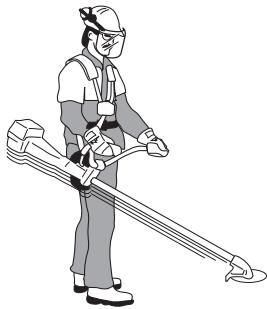

Répartition égale de la charge au niveau des épaules

Un harnais et une machine correctement adaptés facilitent considérablement le travail. Ajuster le harnais afin d’obtenir la position de travail la plus confortable. Tendre les courroies latérales pour bien répartir la charge sur les deux épaules.

Caractéristiques techniques), n’utiliser que de l’essence sans plomb de qualité mélangée à de l’huile. Une essence au plomb détruirait le pot catalytique.

Choisissez de l’essence écologique (alkylat) si vous pouvez vous en procurer.

Transport et rangement

Transporter et ranger la machine et le carburant de façon à éviter que toute fuite ou émanation éventuelle entre en contact avec une flamme vive ou une

étincelle: machine électrique, moteur électrique, contact/interrupteur électrique ou chaudière. HUSQVARNA fabriquée spécialement pour nos moteurs deux temps à refroidissement à air. Ne jamais utiliser d’huile deux temps pour moteurs hors-bord refroidis par eau, appelée huile outboard (désignation TCW). Ne jamais utiliser d’huile pour moteurs à quatre temps. Une huile de qualité médiocre ou un mélange huile/ carburant trop riche risquent de mettre en péril le fonctionnement du pot catalytique et d'en réduire la durée de vie. Rapport de mélange 1:50 (2%) avec huile deux temps HUSQVARNA. 1:33 (3%) avec d’autres huiles conçues pour des moteurs deux temps à refroidissement par air classés pour JASO FB/ISO EGB.

Si on travaille en permanence à des régimes élevés, il est conseillé d’utiliser un carburant d’un indice d’octane supérieur.

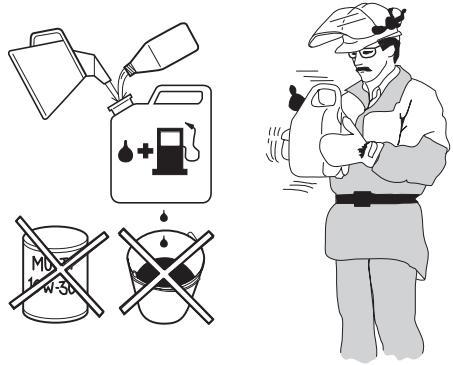

Mélanger en secouant le récipient. Enfin, verser le reste de l’essence.

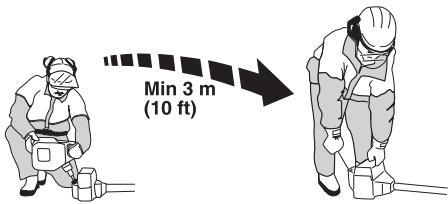

Ne jamais faire le plein, moteur en marche.

Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein. Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir. Serrer soigneusement le bouchon du réservoir après le remplissage.

Ne jamais préparer plus d’un mois de consommation de carburant à l’avance.

Starter: Tirer la commande (A) de starter. •

S’assurer que le contre-écrou n’a pas perdu son pouvoir bloquant. Le contre écrou doit résister à au moins 1,5 Nm. Le couple de serrage du contre-écrou doit être de 35-50 Nm.

Il n’est pas nécessaire de remplir la poche complètement.

Contrôler la tête de désherbage et le carter de protection afin de détecter d’éventuels dommages ou fissures.

Remplacer la tête de désherbage ou le carter de protection si l’un ou l’autre a subi des dommages ou présente des fissures.

Suivre la même procédure que pour le démarrage moteur froid, mais sans mettre la commande de starter en position starter. Ralenti accéléré: (343F, 345FX, 345FXT, 343FR, Relâcher ensuite le blocage de la commande d’accélération et la commande d’accélération, puis le bouton de l’accélération au démarrage. La fonction d’accélération au démarrage est maintenant activée. Pour faire repasser le moteur au ralenti, appuyer sur le blocage de la commande d’accélération et la commande d’accélération.

REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.

343FR, 343FRM, 343R, 345RX Pour arrêter le moteur, couper l’allumage. Décompresseur Si la machine est équipée d’un décompresseur (A): enfoncer celui-ci pour réduire la pression dans le cylindre et faciliter le démarrage de la machine. Toujours utiliser le décompresseur au démarrage. Une fois le moteur lancé, le décompresseur se remet automatiquement en position initiale.

343F, 345FX, 345FXT Démarrage

énergiquement et rapidement sur le lanceur. Ne jamais enrouler la corde du lanceur autour de la main.

Poignées chauffantes

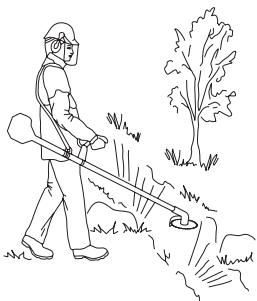

Dans l’éventualité d’une situation rendant la suite du travail incertaine, consulter un expert. S’adresser au revendeur ou à l’atelier de réparation. Évitez les tâches pour lesquelles vous ne vous sentez pas suffisamment qualifié. Avant l’utilisation, il est essentiel de comprendre la différence entre le déblayage forestier, le débroussaillage et le désherbage.

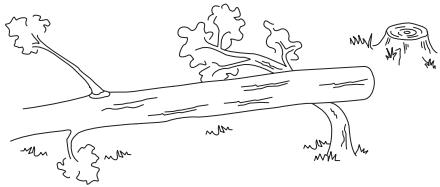

Observer la plus grande prudence lors de l’abattage des arbres sous tension. Avant et après le sciage, les arbres sous tension risquent de brutalement retrouver leur position initiale. Un mauvais placement de l’utilisateur ou de l’entaille d’abattage peut entraîner un choc avec l’arbre pouvant résulter en une chute ou en une perte du contrôle de la machine. Ces deux cas de figure sont susceptibles de provoquer des blessures graves.

Ne jamais se pencher au-dessus de la protection de l'équipement de coupe. Des cailloux, débris, etc. peuvent être projetés dans les yeux et causer des blessures très graves, voire la cécité.

AVERTISSEMENT! Les machines

équipées de lames d’éclaircissage ou de disques à herbe peuvent être projetées violemment d’un côté quand la lame heurte un objet fixe. Ce phénomène est appelé rebond. Un rebond peut être suffisamment violent pour projeter la machine et/ou l’opérateur dans une direction quelconque et faire perdre le contrôle de la machine à l’opérateur. Les rebonds se produisent sans prévenir si la machine s’accroche sur un objet, cale ou se bloque. Un rebond est plus apte à se produire dans des zones où il est difficile de voir le matériau coupé. Eviter d’utiliser la plage 12 h - 15 h de la lame. Du fait de la vitesse de rotation de la lame, c’est justement sur cette plage que l’éjection d’objets risque de se produire lorsque la lame est appliquée sur des troncs plus épais.

Avant de commencer le déblayage, vérifier le terrain à déblayer, la nature du terrain, l’inclinaison du sol, la présence de cailloux, de fossés, etc.

Les enfants, les animaux, les spectateurs et les collègues de travail devront se trouver en dehors de la zone de sécurité, soit à au moins 15 mètres. Arrêter immédiatement la machine si une personne s’approche. Ne tournez jamais sur vous-même avec la machine sans vous assurer d’abord que personne ne se trouve dans la zone de sécurité.

AVERTISSEMENT! Il arrive que des branches ou de l’herbe se coincent entre la protection et l’équipement de coupe.

Toujours arrêter le moteur avant de procéder au nettoyage.

TECHNIQUES DE TRAVAIL la lame amène la partie inférieure de l’arbre vers la gauche.

Incliner la lame et la déplacer vers le bas, à droite, d’un mouvement décidé. Simultanément, pousser le tronc à l’aide du protège-lame. Appliquer la lame contre le tronc au niveau de la plage 15 h - 17 h de la lame. Passer au plein régime avant d’apposer la lame sur le tronc.

Pour que l’arbre chute vers la droite, la partie inférieure de l’arbre doit être amenée vers la gauche.

Incliner la lame et la déplacer vers le haut, à droite. Appliquer la lame contre le tronc au niveau de la plage 15 h -17 h de la lame afin que le sens de rotation de

TECHNIQUES DE TRAVAIL Débroussaillage avec une lame d’éclaircissage

2 Éviter de toucher le matériel végétal coupé au cours du mouvement de retour.

Arrêter le moteur, ouvrir le harnais et poser la machine par terre avant de rassembler le matériel végétal coupé.

Ne pas utiliser les lames et les couteaux à herbe pour les tiges ligneuses.

La lame à herbe s’utilise pour tous les types d’herbe haute ou épaisse.

Les caractéristiques techniques de cette machine Husqvarna assurent des émissions de gaz nocifs réduites au minimum. Après 8-10 pleins, le moteur est rodé. Pour s’assurer qu’il fonctionne de manière optimale en émettant aussi peu de gaz nocifs que possible après la période de rodage, il convient de demander au revendeur/à l’atelier de réparation (s’il dispose d’un compte-tours) d’effectuer un réglage fin du carburateur.

REMARQUE! Si l’équipement de coupe tourne au ralenti, tourner le pointeau de ralenti T dans le sens contraire des aiguilles jusqu’à l’arrêt de l’équipement de coupe.

Réglage du régime de ralenti

Pour tous les réglages, le filtre à air doit être propre et son couvercle posé. Régler le régime de ralenti avec le pointeau de ralenti T si un ajustage est nécessaire. Tourner d’abord le pointeau T dans le sens des aiguilles jusqu’à ce que l’équipement de coupe commence à tourner. Tourner ensuite le pointeau dans le sens inverse jusqu’à l’arrêt de l’équipement de coupe. Un régime de ralenti correctement réglé permet au moteur de tourner régulièrement dans toutes les positions. Il doit également y avoir une bonne marge avant que l’équipement de coupe se mette à tourner.

L = Pointeau de bas régime

H = Pointeau de haut régime T = Vis de ralenti

Régime de ralenti recommandé: Voir le chapitre

Caractéristiques techniques. Un réglage situé près de la partie arrière de la poignée d’accélération permet d’obtenir le régime de ralenti accéléré correct. Cette vis (vis hexagonale de 5 mm)

Le réglage de base du carburateur est effectué à l’usine. Le réglage de base est plus riche que le mélange optimal et doit être maintenu pendant les

French – 71 Procéder de la manière suivante: 1

Faire tourner la machine au ralenti.

Tout contact peut causer des brûlures à la peau. Attention au risque d’incendie!

Système de refroidissement

La machine est dotée d’un circuit de refroidissement permettant d’obtenir une température de service correcte.

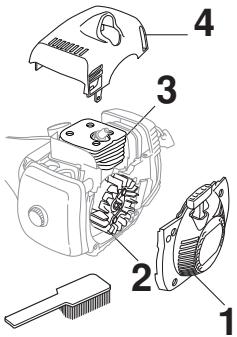

Le système de refroidissement est composé des éléments suivants:

Cette grille doit être nettoyée une fois par semaine si la machine en est équipée. Utiliser de préférence une brosse en acier.

Sur les silencieux sans pot catalytique, la grille doit être nettoyée et si nécessaire remplacée une fois par semaine. Sur les machines dont le silencieux est muni d’un pot catalytique, la grille devra être inspectée et si nécessaire nettoyée une fois par mois. Si la grille est abîmée, elle devra être remplacée.

Les ailettes de ventilation sur le volant.

Les ailettes de refroidissement sur le cylindre.

Le carter de cylindre (dirige l’air de refroidissement vers le cylindre).

ENTRETIEN Filtre à air

Ne jamais utiliser de l’huile moteur ordinaire. Celle-ci traverse le filtre assez vite et s’accumule au fond.

Le renvoi d’angle est enduit en usine de la quantité de graisse nécessaire. Toutefois, avant d’utiliser la machine, il convient de s’assurer que le renvoi d’angle est au 3/4 rempli de graisse. Utiliser une graisse HUSQVARNA spéciale. En général, il n’est pas nécessaire de remplacer le lubrifiant du carter, sauf en cas de réparations.

Si la machine est utilisée dans un environnement poussiéreux, un filtre huilé en mousse plastique doit être utilisé (proposé comme accessoire). Voir le chapitre

Huilage du filtre à air pour les instructions concernant la lubrification.

Arbre d’entraînement

En cas d’utilisation quotidienne, l’arbre d’entraînement devra être graissé tous les trois mois. Demandez conseil

Éviter par conséquent tout contact avec la peau. Mettre le filtre dans un sac en plastique et verser l’huile pour filtre dessus. Pétrir le sac en plastique pour bien distribuer l’huile. Presser le filtre dans son sac et jeter le surplus d’huile avant de reposer le filtre dans la machine.

L’état de la bougie dépend de:

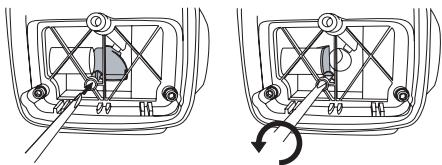

IMPORTANT! Quand la température repasse au dessus de 5°C, la machine DOIT être restaurée à sa version d’origine. Sinon il y a risque de surchauffe avec pour conséquence de graves dommages au moteur.

Prendre les dispositions suivantes:

L’utilisateur ne peut effectuer que les travaux d’entretien et de révision décrits dans ce manuel d’utilisation. Les mesures plus importantes doivent être effectuées dans un atelier d’entretien agréé.

Contrôler le bon fonctionnement du verrou d’accélérateur et de l’accélérateur Contrôler que la poignée et le guidon sont entiers et solidement attachés. Contrôler le bon fonctionnement du contacteur d’arrêt. S’assurer que l’équipement de coupe ne tourne pas lorsque le moteur tourne X au ralenti. Nettoyer le filtre à air. Le remplacer si nécessaire. X S’assurer que la protection est intacte et qu’elle ne présente pas de fissures. X Remplacer la protection si elle a subi des coups ou si elle présente des fissures. Vérifier le centrage de la lame, son affûtage et la présence d’éventuelles X fissures. Une lame mal centrée provoque des vibrations pouvant endommager la machine. S’assurer que la tête de désherbage est intacte et qu’elle n’est pas fissurée. Au X besoin, remplacer la tête de désherbage. Contrôler que le contre-écrou de l’équipement de coupe est serré correctement. X En cas d'utilisation du bol de garde au sol monté sur roulement, contrôler le X serrage de la vis de blocage. S’assurer que la protection de transport de la lame est intacte et qu’il se fixe X correctement. S’assurer que toutes les vis et tous les écrous sont bien serrés. X Vérifier qu’il n’y a pas de fuite de carburant du moteur, du réservoir ou des X conduits de carburant. Contrôler le démarreur et son lanceur. X S’assurer que les amortisseurs ne sont pas endommagés. X Nettoyer la bougie d’allumage extérieurement. Déposer la bougie et vérifier la distance entre les électrodes. Au besoin, ajuster la distance de sorte qu’elle soit X de 0,5 mm, ou remplacer la bougie. S’assurer que la bougie est dotée d’un antiparasites. Nettoyer le système de refroidissement de la machine. X Nettoyer ou remplacer la grille antiflamme du silencieux (valable uniquement X pour les silencieux sans pot catalytique). Nettoyer le carburateur extérieurement, ainsi que l’espace autour. X Vérifier que le renvoi d’angle est au 3/4 rempli de graisse. Au besoin, faire un X remplissage d’appoint avec une graisse spéciale. Contrôler que l’interrupteur de sécurité du harnais fonctionne correctement et est en bon état. Contrôler que le filtre à carburant n’est pas contaminé ou que le tuyau de carburant ne comporte pas de fissures ou d’autres avaries. Remplacer si nécessaire. Inspecter tous les câbles et connexions. Vérifier l’état d’usure de l’embrayage, des ressorts d’embrayage et du tambour d’embrayage. Faire remplacer si nécessaire dans un atelier d’entretien agréé. Remplacer la bougie d’allumage. S’assurer que la bougie est dotée d’un antiparasites. Contrôler et nettoyer la grille antiflamme du silencieux (valable uniquement pour les silencieux avec pot catalytique). Lubrifier l’arbre d’entraînement avec une graisse spéciale. À appliquer tous les trois mois. Remplacer les amortisseurs de vibrations après chaque saison ou au moins une fois par an.

X X X X X X French – 75

Au ralenti, poignée gauche/droite, min.:

Protection pour équipement de coupe, réf.

Multi 255-3 (Ø 255 3 dents)

Protection pour équipement de coupe, réf.

Multi 255-3 (Ø 255 3 dents)

Protection pour équipement de coupe, réf.

Multi 255-3 (Ø 255 3 dents)

Bol de garde au sol Couteau à hacher

Protection pour équipement de coupe, réf.

DIRECTIVE(S) DU CONSEIL: - du 22 juin 1998 ”directive machines” 98/37/CE, annexe IIA. - du 3 mai 1989 ”compatibilité électromagnétique” 89/336/CEE, y compris les amendements actuellement en vigueur. - du 8 mai 2000 ”émissions sonores dans l’environnement” 2000/14/CE. Estimation de la conformité effectuée selon l’Annexe V. Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques. Les normes harmonisées suivantes ont été appliquées: EN292-2, CISPR 12:2001, EN ISO 11806. (343F, 345FX, 345FXT, 343R, 345RX) EN ISO 12100-2, CISPR 12:2005, EN ISO 11806 (343FR, 343FRM) SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède, a effectué un contrôle de type volontaire pour Husqvarna AB. Les certificats ont les numéros: SEC/02/919, 01/164/033, 01/164/034 - 343R, 343FR, 343FRM, SEC/02/921, 01/164/033, 01/164/034 - 343RX, SEC/02/918, 01/164/032 - 343F, SEC/02/920, 01/164/031 345FX, 345FXT. Huskvarna, le 3 octobre 2006
