KH 4230 DOOR HANDLE SET - Quincaillerie KOMPERNASS - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Serrure de porte
Usage	Montage et protection de porte
Matériau	Non précisé
Dimensions	Non précisées
Accessoires inclus	Poignée, plaque de protection, visserie
Type de montage	Encastré
Orientation	Réversible
Installation	Vis et plaques de fixation
Compatibilité	Portes standards
Fonction de sécurité	Protection contre l'effraction
Entretien	Nettoyage régulier recommandé
Garantie	Non précisée
Normes	Non précisées
Poids	Non précisé
Couleur	Non précisée
Instructions fournies	Oui, en plusieurs langues

FOIRE AUX QUESTIONS - KH 4230 DOOR HANDLE SET KOMPERNASS

Comment installer la poignée de porte KOMPERNASS KH 4230 ?

Pour installer la poignée, commencez par retirer l'ancienne poignée. Ensuite, alignez les vis de la nouvelle poignée avec les trous de la porte et serrez-les fermement. Assurez-vous que la poignée est bien fixée avant de tester son fonctionnement.

Que faire si la poignée de porte ne s'ouvre pas correctement ?

Vérifiez d'abord si la serrure est bien alignée avec la poignée. Si ce n'est pas le cas, ajustez la position de la serrure ou de la poignée. Si le problème persiste, assurez-vous que la poignée est correctement installée et qu'aucun obstacle ne bloque son mouvement.

Comment nettoyer la poignée de porte KOMPERNASS KH 4230 ?

Utilisez un chiffon doux et humide pour nettoyer la surface de la poignée. Évitez les produits abrasifs et chimiques qui pourraient endommager la finition de la poignée.

Puis-je remplacer les vis de la poignée de porte si elles sont perdues ?

Oui, vous pouvez remplacer les vis par des vis de taille et de type similaires. Assurez-vous qu'elles sont compatibles avec le matériau de la poignée pour garantir une installation sécurisée.

La poignée est-elle garantie ?

Oui, la poignée de porte KOMPERNASS KH 4230 est généralement couverte par une garantie limitée. Pour plus de détails sur la durée et les conditions de la garantie, veuillez consulter le manuel d'utilisation fourni avec le produit.

Comment puis-je obtenir des pièces de rechange pour ma poignée de porte ?

Pour obtenir des pièces de rechange, veuillez contacter le service client de KOMPERNASS ou visiter leur site web pour voir les options disponibles.

MODE D'EMPLOI KH 4230 DOOR HANDLE SET KOMPERNASS

ENSEMBLE POIGNÉE DE PORTE KH4230

Gabarit de perçage et instruction de montage

Usage enonne etdue forme

Cette armature de protection de la porte est destinée à être installée sur les portes de maison. Tout autre usage est considéré non conforme et pourra entraîner des dommages.

Accessoires fournis

1 armature de protection de la porte (plaque extérieure/plaque intérieure)
1 tige carree
1 béquille
Vis de fixation: 3 × (M6 × 70) 3 × (M6 × 80)

1 clé à six pans

Matériel de montage requis

Clé plate (SW 17)

Perceuse

Foret 10mm

Tournevis cruciforme

i Rem

L'armature de protection de la porte et le barillet doit être accordés de telle manière l'un par rapport à l'autre, que le barillet dépasse de 1,5 mm au maximum de la surface de la plaque extérieure.

A. Préparation de la plaque extérieure

Fig. A

1. Visser fermement la tige carrée dans le bouton se trouvant dans la plaque extérieure.

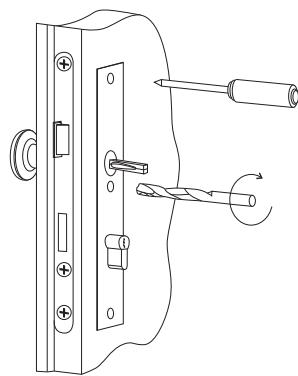

B. Préparation duvantail

Fig. B

1. Insérer la plaque extérieure avec la tige carrée de l'extérieur de la porte à travers le trou carré de la serrure.
2. Insérer le gabarit de perçage sur l'intérieur de la porte sur le barillet déjà installé. (Attention: le gabarit de perçage doit être droit)
3. Marquez les trois trouss de perçage sur levantail à l'aide d'un objet pointu.
4. Percez ensuite avec soin les points marqués à l'aide d'un foret de 0 10 mm jusqu'à la partie extérieure de la serrure, pour ne pas l'endommager.
5. Repétez à partir les points B1 à B4, pour réaliser les perçages de l'autre côté de la porte (extérieur).

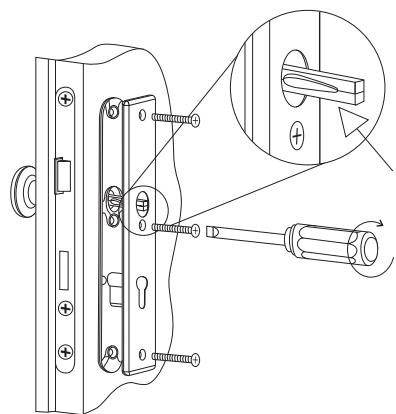

C. Vissage de l'armature de protection de la porte

1. Insérer la plaque extérieure avec la tige carrée vissee sous le point A1 de telle maniere sur l'extérieur duvantail de portee, que la surface entaillée de la tige carrée soit tournée vers l'ouverture de la porte (voir Fig.C).
2. Utilisez uniquement les vis de fixation adaptées à votre épaissieur de porte en vous liéérant au tableau (voir vissage de la porte d'entrée), pour visser fermement la plaque interieure avec la plaque extérieure.

Fig. C

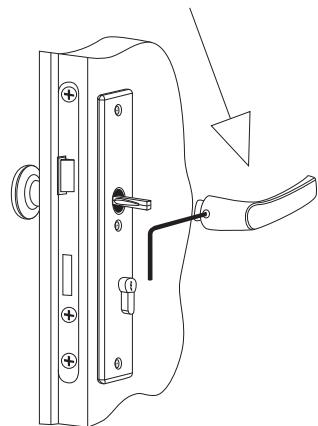

1. Insérer à partir la béquille sur la tige carrée, en l'appuyant fermement contre la plaque et serrer la vis à six pans à l'aide de la clé à six pans fournie dans la livraison.

Fig. D

Important:

Bien serrer la petite vis à six pans creux pour garanatir l'assise optimale de la bequille au niveau de la porte.

Le bon fonctionnement de la serrure et de l'armature doivent ensuite'être vérifiés.

Kompernaß n'assume aucune responsabilité pour d'eventuels blessures ou dommages se produitant lors du montage et/ou résultat d'une manipulation non conforme.

i Remarque:

Il vous suffit d'utiliser un chiffon humidifié pour le nettoyage de l'armature de protection de la porte.

Vissage de la porte d'entrée:

Epaisseur de la porte en mm : longueur des vis en mm :
52-62 3× 70
62-72 3× 80

Elimination

Eliminez l'armature de protection de la porte de façon respectue de I'environnement. Informez-vous aupres de votre commune des dispositifs d'élimination existants.

Importateur/service après-venture

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM, GERMANY

www.kompernass.de
