MODE D'EMPLOI 2640 TOSHIBA

La conservation de cet emballage est conseillée pour l'éventuel transport de cette machine en toute sécurité.

Ce modèle est conforme à la directive 76/889/CEE

Sommaire

1. NOMENCLATURE DES PIECES 2
2. ACCESSORIES 3
3. AVANT DE COMMENRCER A COUDRE 4

Enlèvement de la tablette-allonge 4 Connexion de la pédale et du fil électrique 5 Mise en place des tiges portebobines 6 Changement de pied de biche 7 Changement de l'aiguille 83 Bobinage de la canette 93 Mise en place de la canette 12 Ajustement de la tension inférieure 13 1 Plaque de griffe d'entraînement 135 Enfilage du fil supérieur 145 Pour faire remonter le fil inférieur 153 Réglement de la pression du pied 153 Table des tissus, fils et aiguilles 16

1. COMMENCER À COUDRE 173

Changement de direction de pique 17 Dispositif de sélection de modèle 183 Levier de pied-de-biche double 195 Guide-tissu 209 Réglage de la tension des fils 201

5. COUTUREAUPOINT DROIT 21 6. COUTURE AU POINT ZIGZAG 21 7. BOUTONNIERES 22

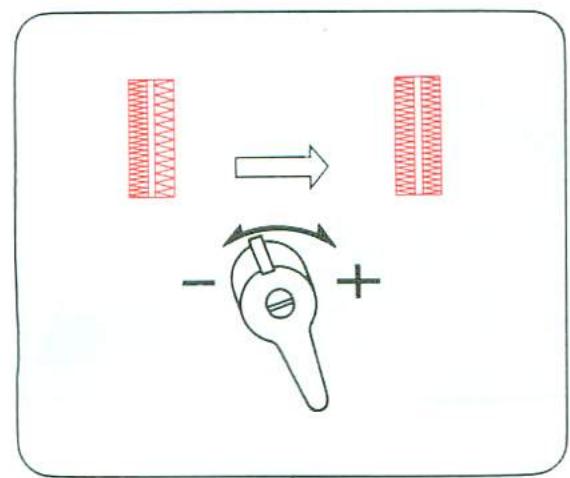

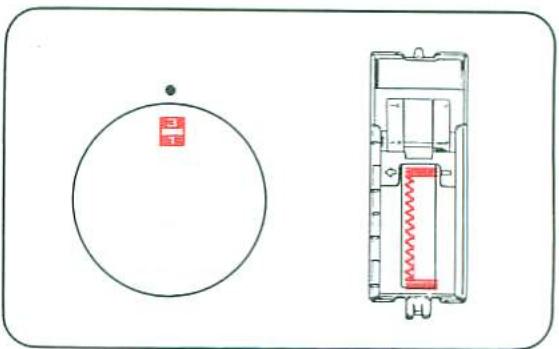

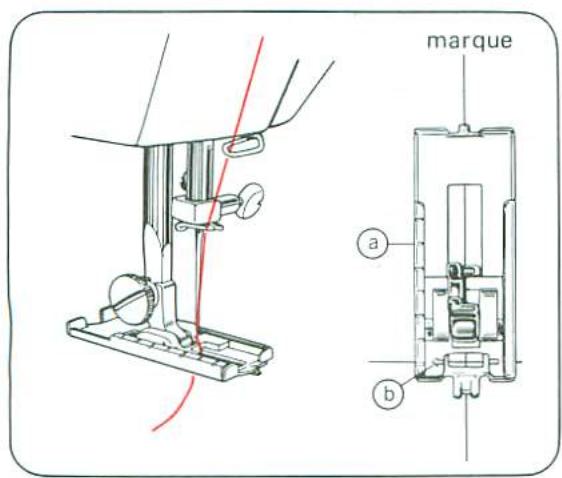

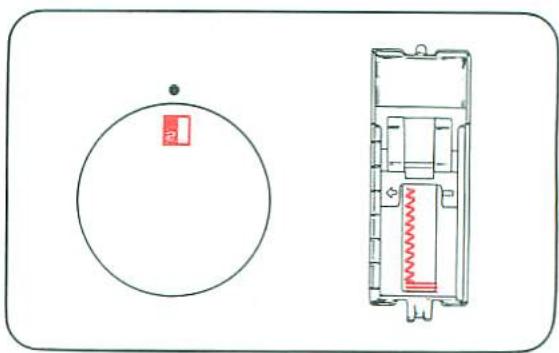

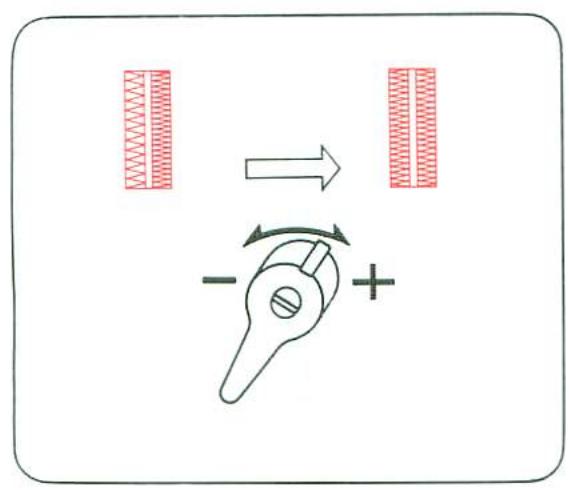

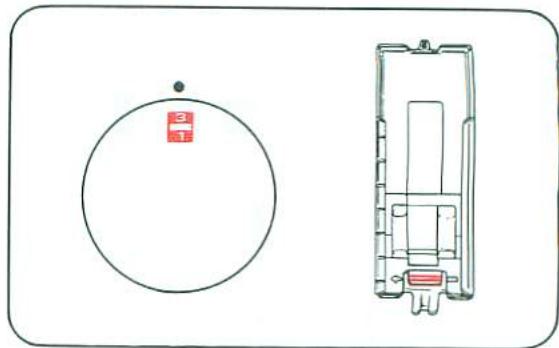

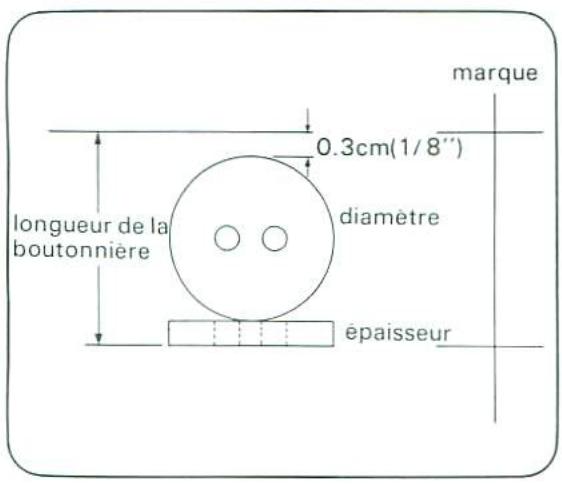

Longueur de la boutonnière 22 Réglage de la longueur du point Bourdon Boutonnières 24 Ouverture des boutonnières 253 Boutonnières au cordonnet 253

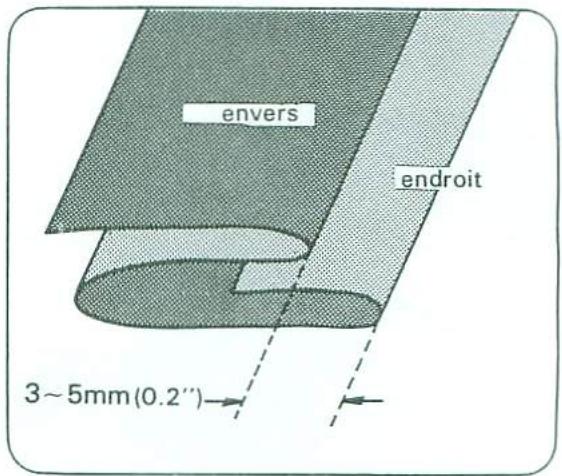

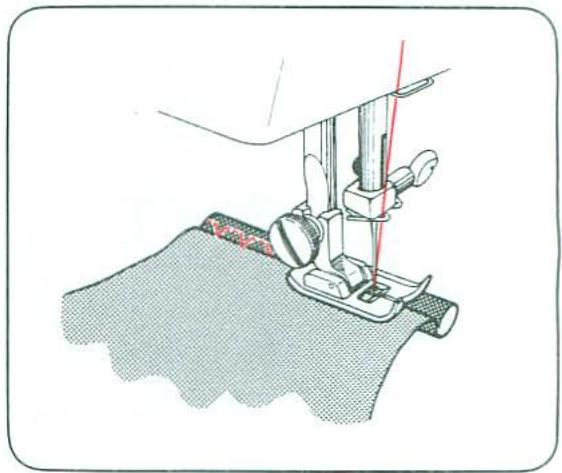

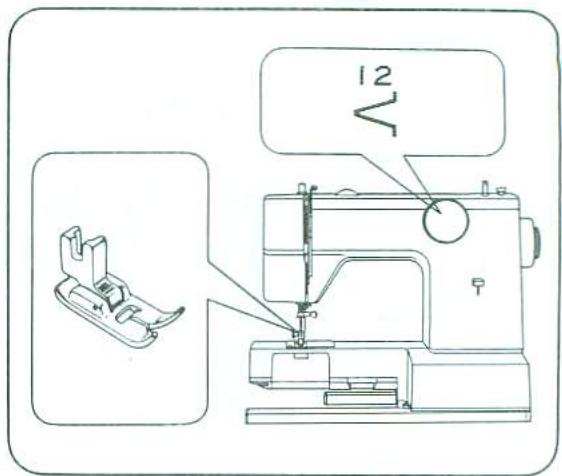

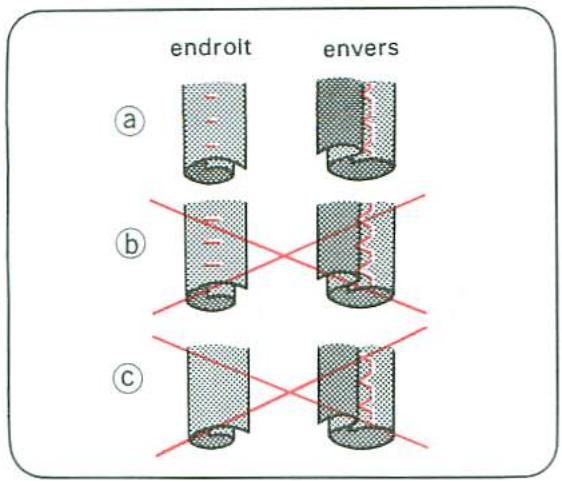

8. SURFILAGE 26 9. COUTURE D'OURLET INVISIBLE 27

Couture d'ourlet invisible sur des tissus élastiques 283

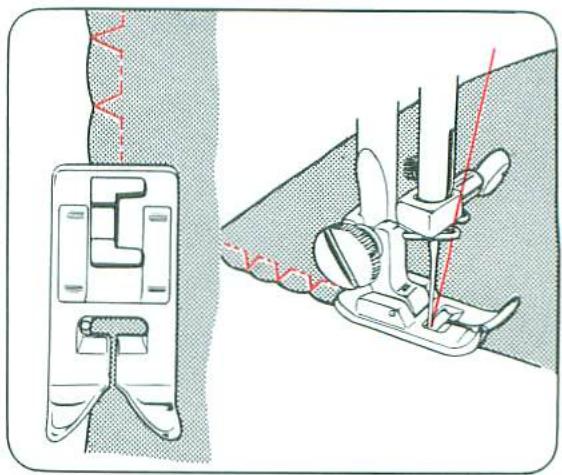

10. COUTURE COQUILLE 29 11. RACCOMMODAGE 30 12. SUPER-POINTS AUTOMATIQUES 31

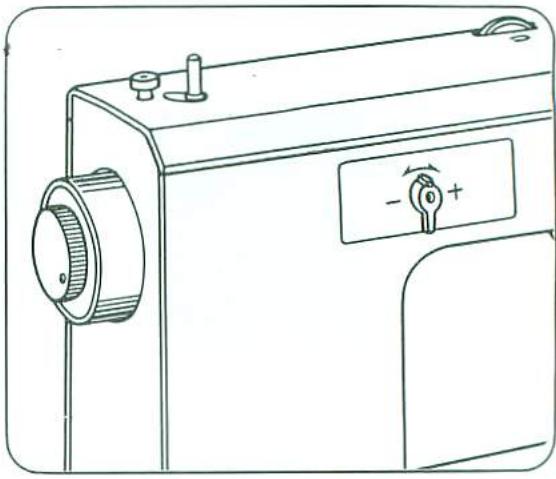

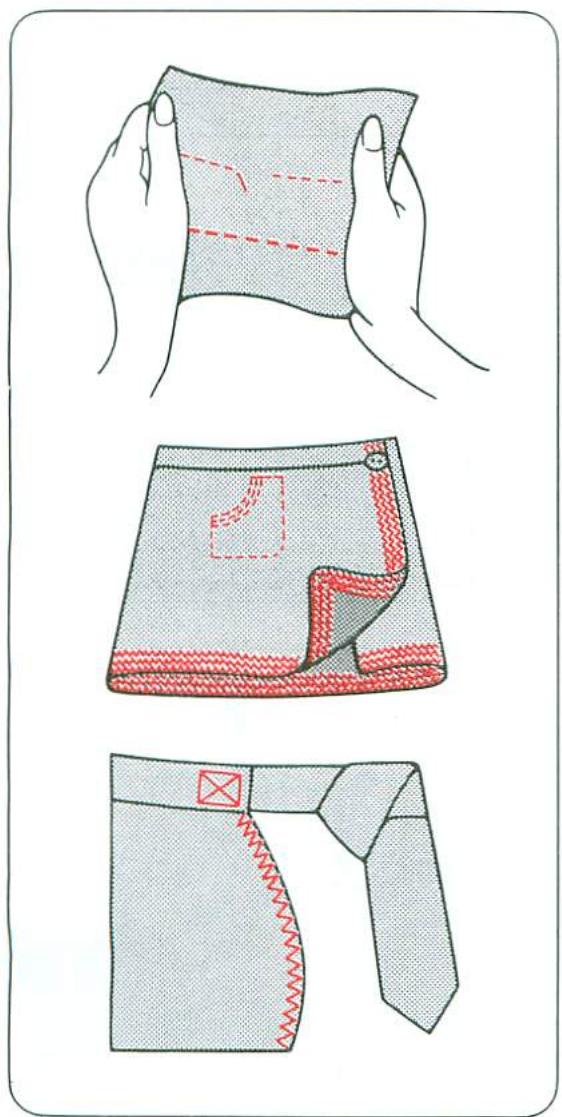

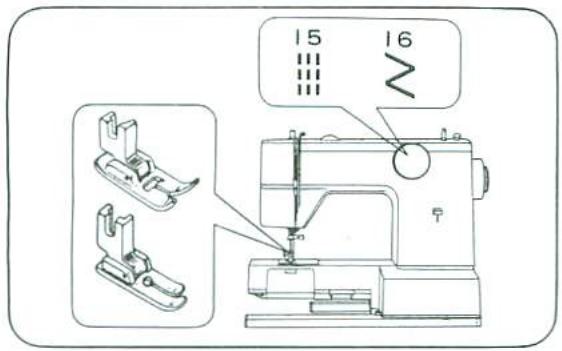

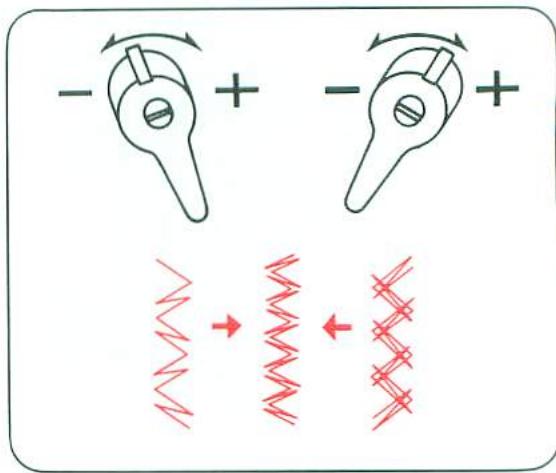

Réglement de Réglage du Point Élastique 31

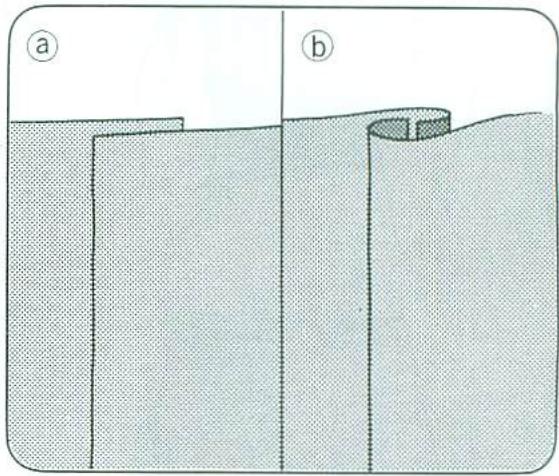

13. COUTURE ELASTIQUE 32 14. COUTURE SUPERPOSEE 33 15. POINT D'ARETE 34 16. SURJET 34 17. POSE DES BOUTONS 35 18. POSE DE FERMETURES ECLAIRS 36 19. OURLET ROULE 37 20. MATELASSAGE 38 21. BRODERIE 39 22. ENTRETIEN DE LA MACHINE 40

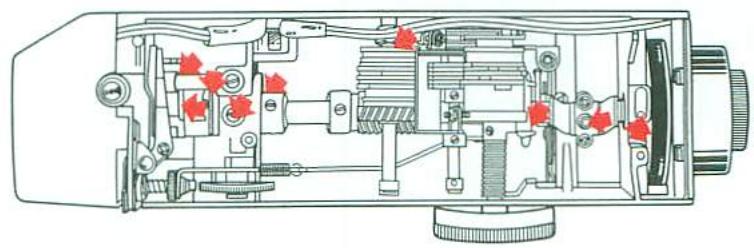

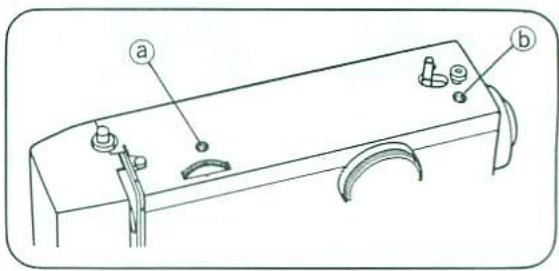

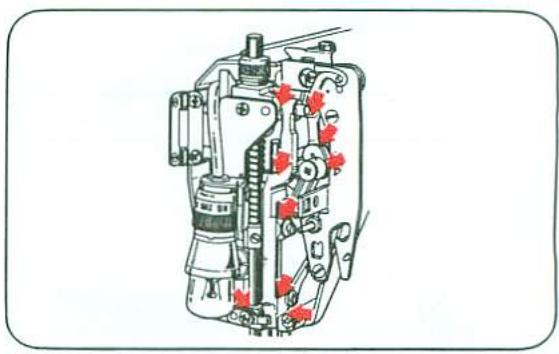

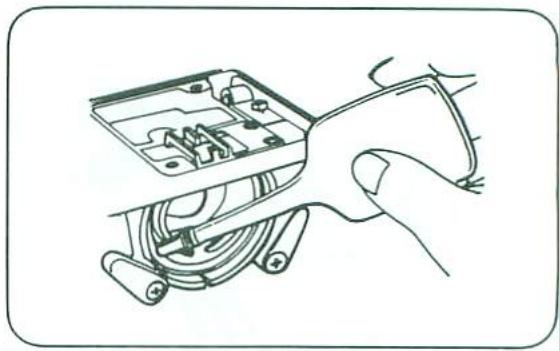

Nettoyage 40 Huilage 41

1. TABLEAU DES DERANGEMENTS 42

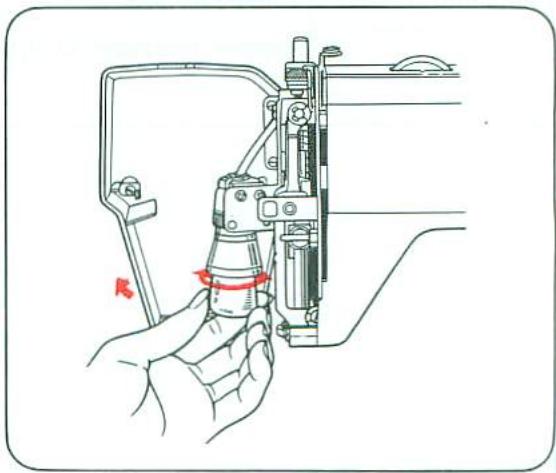

Remplacement de l'ampoule 43

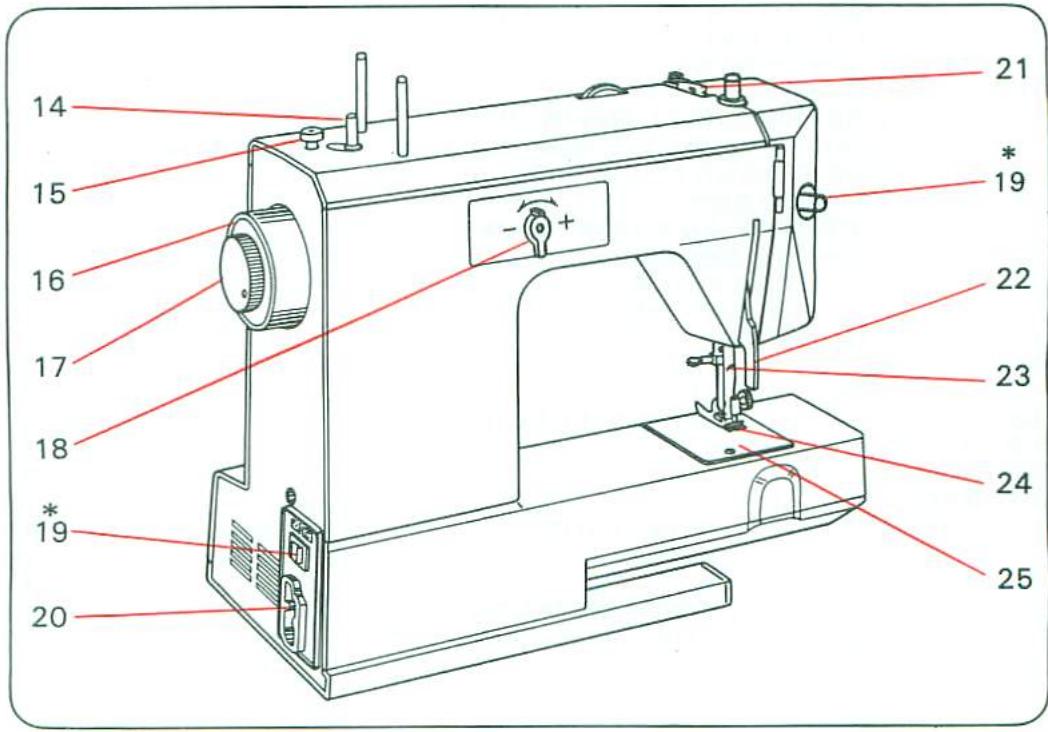

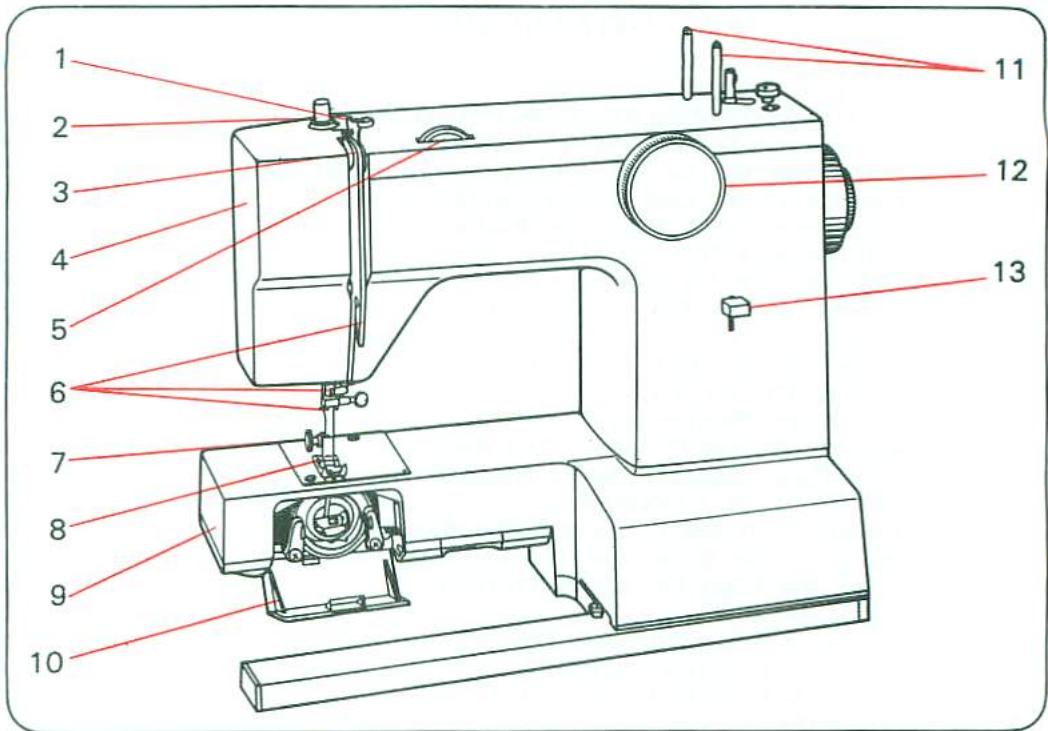

1. Nomenclature des PIECES

1. Guide-fil pour le bobinage de la canette
2. Réglement de la pression du pied-de-biche
3. Tendeur de fil
4. Couvercle frontal
5. Cadran de tension du fil supérieur
6. Guide du fil supérieur
7. Vis de fixation du pied-de-biche
8. Pied-de-biche
9. Bras libre
10. Couvercle de la navette
11. Porte-bobine (escamotable)
12. Cadran de sélection du point
13. Levier de marche arrêté
14. Axe de bobinage de la canette
15. Blocage de la canette
16. Volant
17. Bouton de débrayage

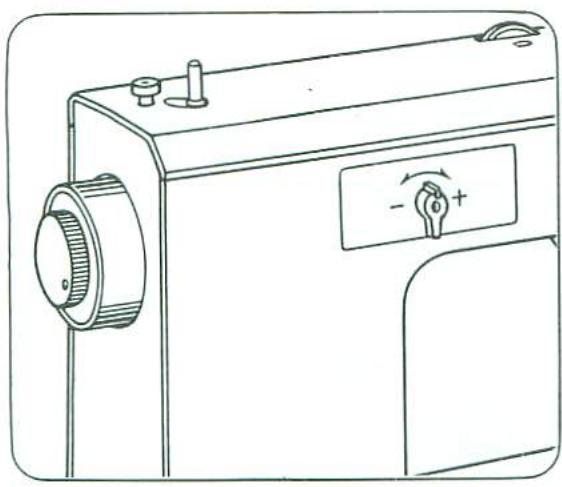

18. Réglement fin pour points super-automatiques et boutonnières
19. Interrupteur du moteur
20. Prise de courant
21. Guide du fil supérieur
22. Levier remonteur du pied-de-biche
23. Coupe-fil
24. Griffe d'entraînement
25. Plaque-aimant

Pied de biche point droit	aiguilles ordinaires (3)aiguille renflée "ball point" (1)
Pied pour boutonnière
Pied pour bouton	Tige porte-bobine
Pied pour fermeture éclair	Tournevis(petit)(grand)
Pied rabatteur	Burette a huile
Guide de piquage	Feutres (2)
Guide-tissu	Les accessoires sont ranges dansLe compartment incorpore sur ledevant de la tablette-allonge.
Couteau a boutonnière
Plaquette couvre entrainment
Canettes (3)

3. Avant de commenrcer a COUDRE

La machine est rangée sur un support plat, ce qui facilite le travail usuel de couture.

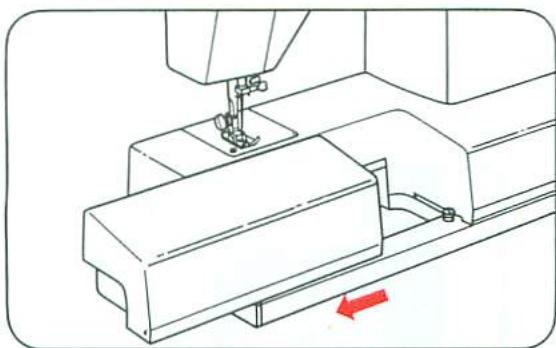

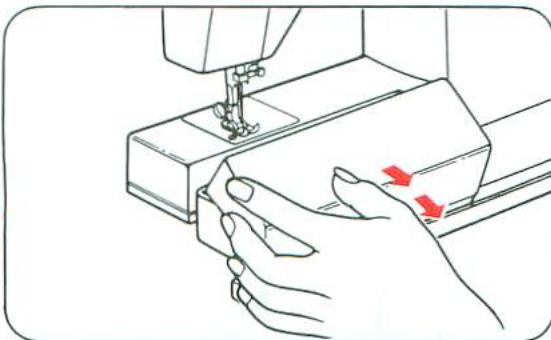

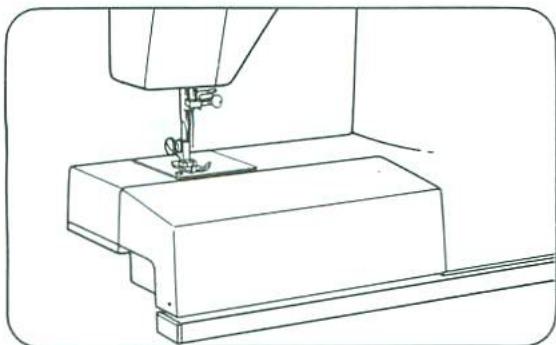

Enlèvement de la tablette-allonge

Glissez la tablette dans le sens de la flèche pour utiliser la machine en bras libre.

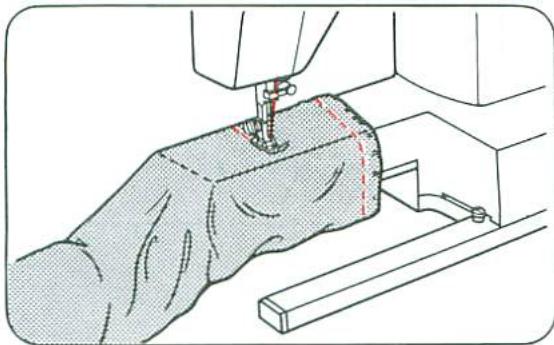

L'utilisation de la machine en bras-libre permet de coudre ou de broder facilement pantalons, manches et poignets de chemises, blouses, etc.

Pour remettre en place la tablette-allonge, suivez les mêmes directives que celles mentionnées ci-dessus mais en sens inverse.

Tirez le couvercle de la boîte d'accessoires dans le sens de la flèche pour l'ouvrir.

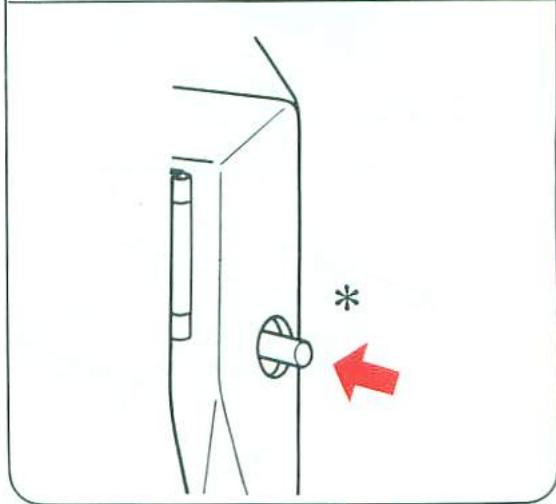

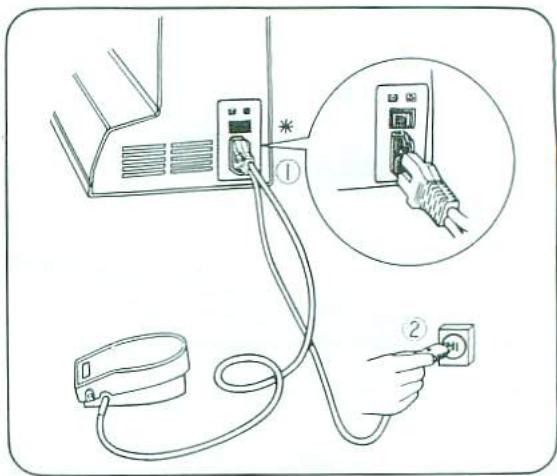

Connexion de la pédale et du fil électrique

Connectez la pédale et le fil électrique ①, ②.

Avant de brancher votre machine, assurez-vous que la tension est la même que celle de votre machine (voyez l'inscription au dos de la machine).

La tension varie d'un pays à l'autre.

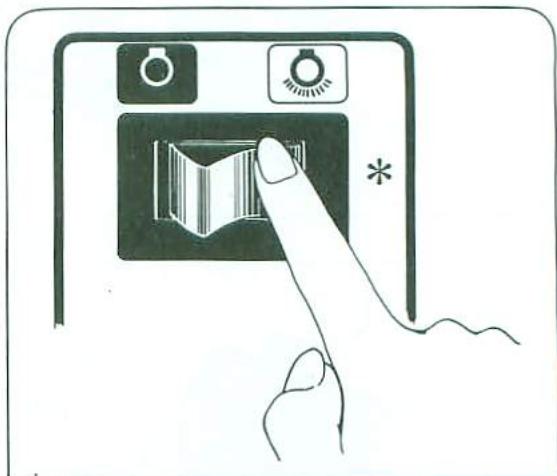

Poussez sur l'interrupteur du moteur et allumez la lumière.

Lorsque vous n'utilisez pas votre machine, veillez à l'éteindre ou à la débrancher.

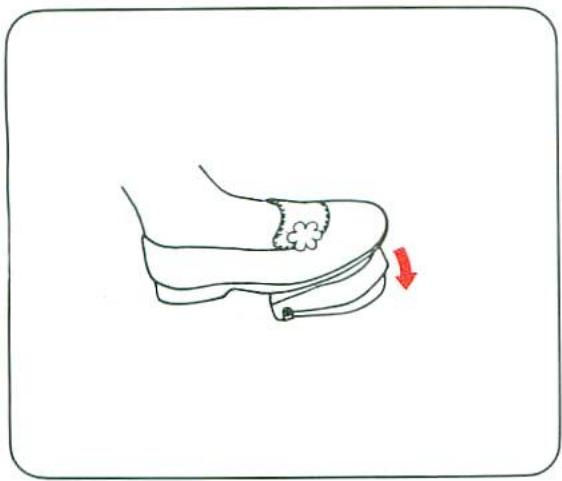

Plus vous appuyez sur la pédale, plus la machine fonctionne vite.

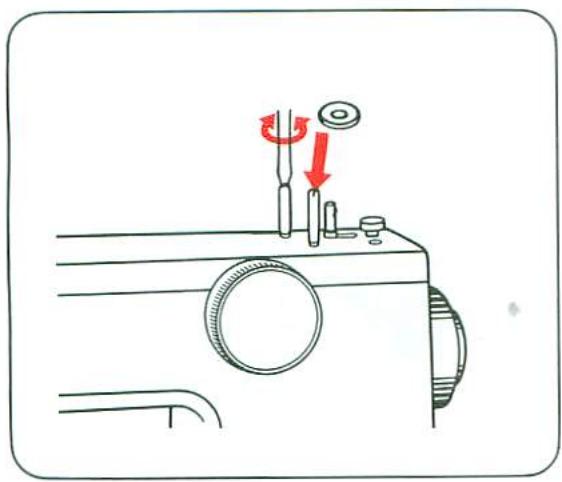

Mise en place des tiges porte-bobines

Les tiges porte-bobines sont dans la boîte d'accessoires. Les visser comme montré sur le schéma à l'aide d'un tournevis. Il ne reste plus qu'à placer un foret sur chaque tige.

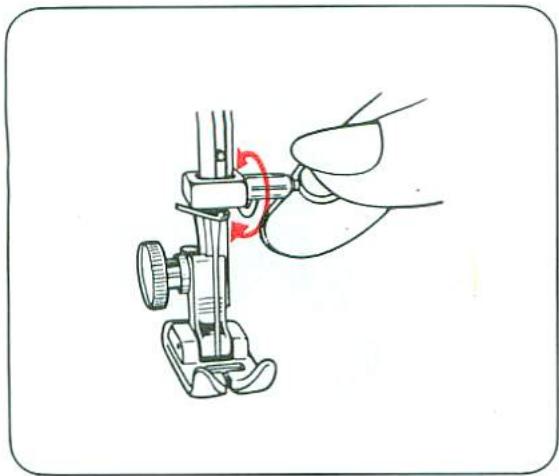

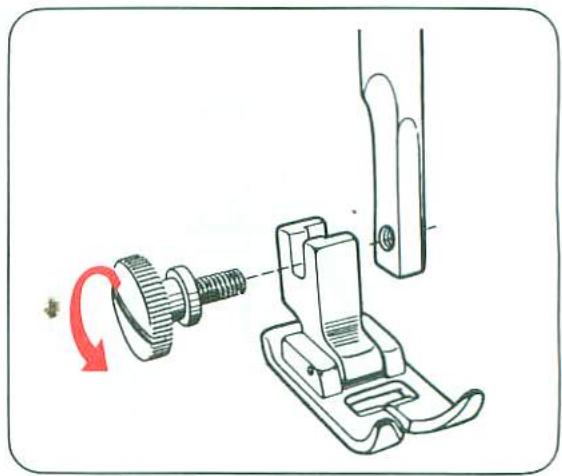

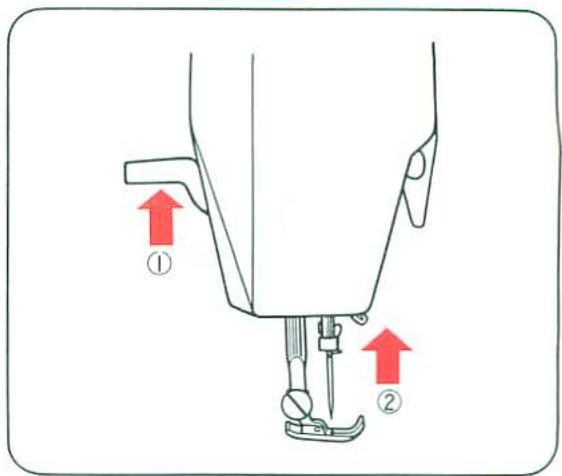

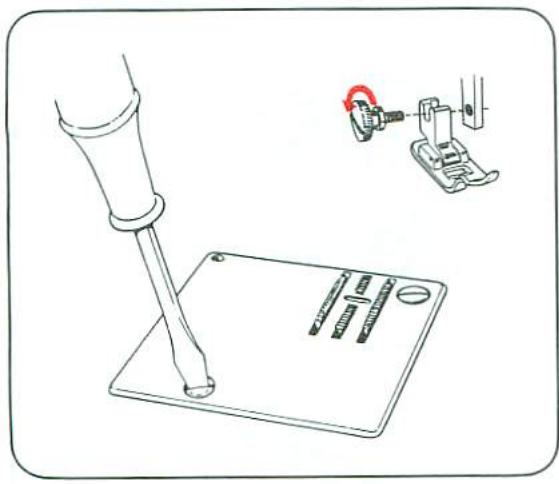

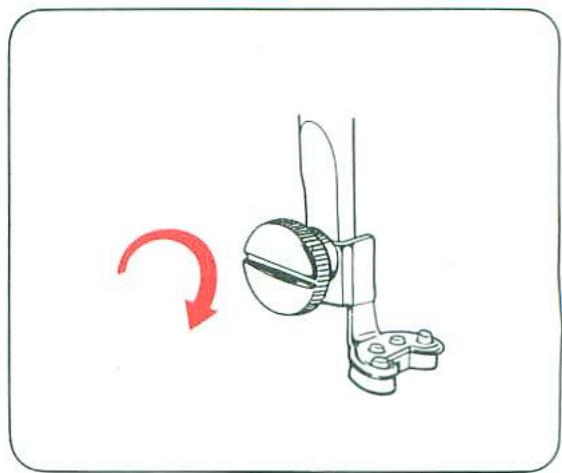

Changement du pied de biche

Levez le levier remonteur du pied-de-biche ①.

Veillez à ce que la barre-aiguille soit à sa position la plus haute en tournant le volant vers vous ②.

Pour enlever le pied-de-biche, dévissez la vis de fixation.

Placez le pied-de-biche requis et revissez la vis.

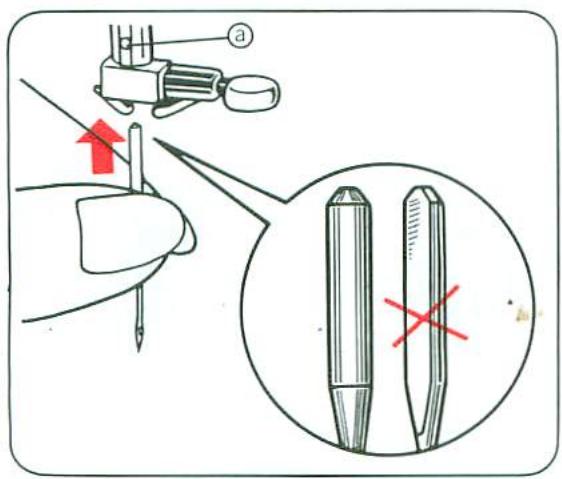

Changement de l'aiguille

Mettez la barre-aiguille à sa position la plus haute en tournant le volant vers vous.

Desserrez la vis de fixation de l'aiguille et retirez l'aiguille.

Placez l'aiguille avec le côté plat vers l'arrière dans la gorge de la barre-aiguille.

Poussez l'aiguille jusqu'à ce qu'elle atteigne le butoir et resserrez la vis de fixation de l'aiguille.

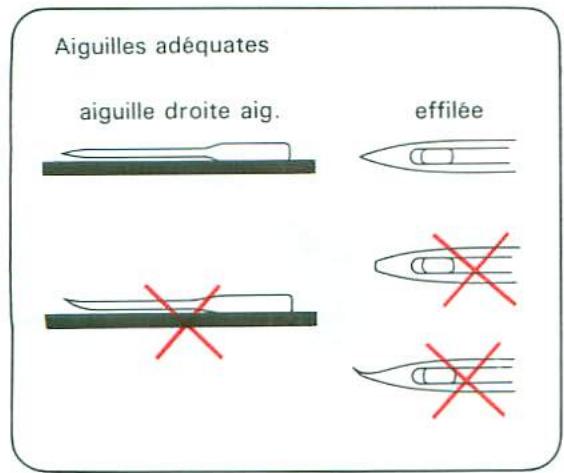

Utilisez toujours une aiguille bien droite à la pointe bien effilée.

Une aiguille défectueuse ou usée peut provoquer non seulement des sauts dans les points, le bris de l'aiguille ou l'entortillage des fils ; elle peut également endommager la curseur et la plaque-aiguille.

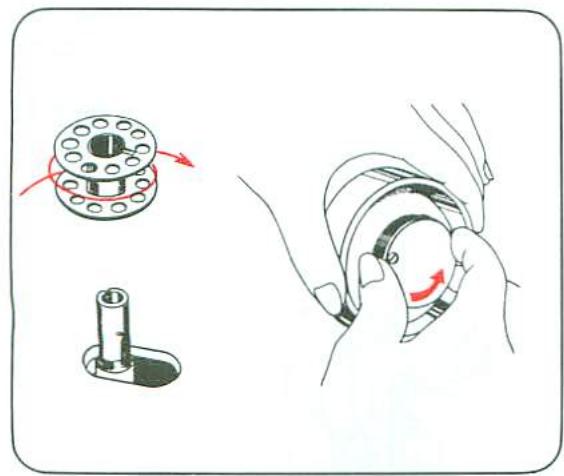

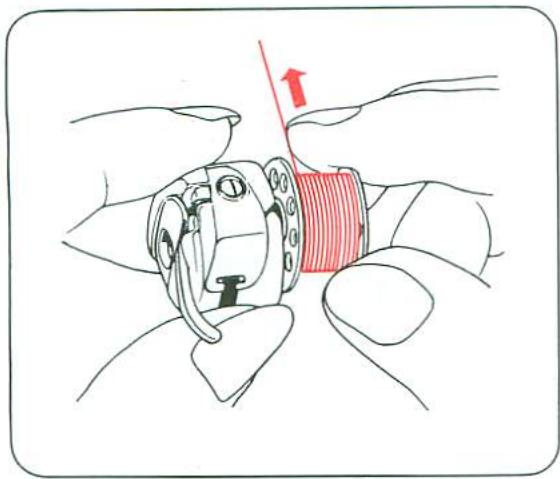

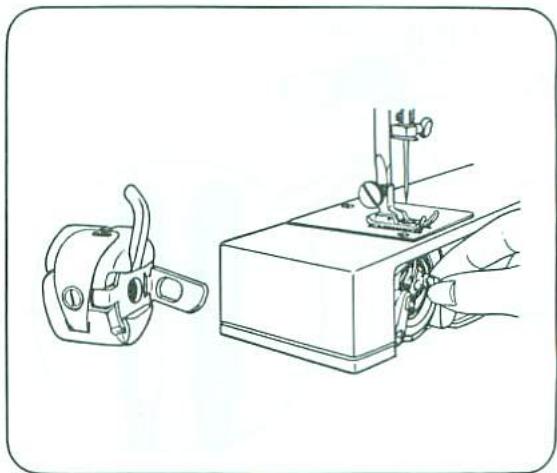

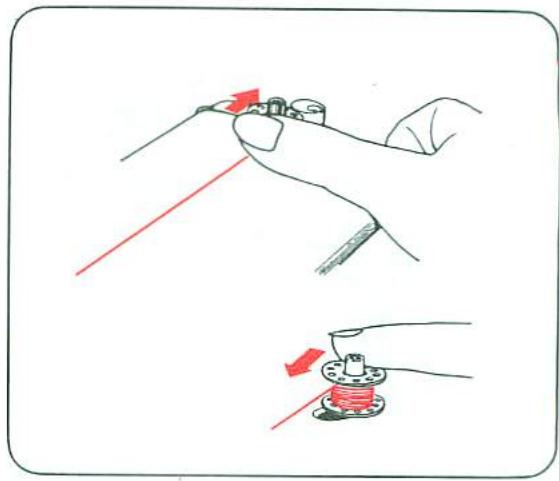

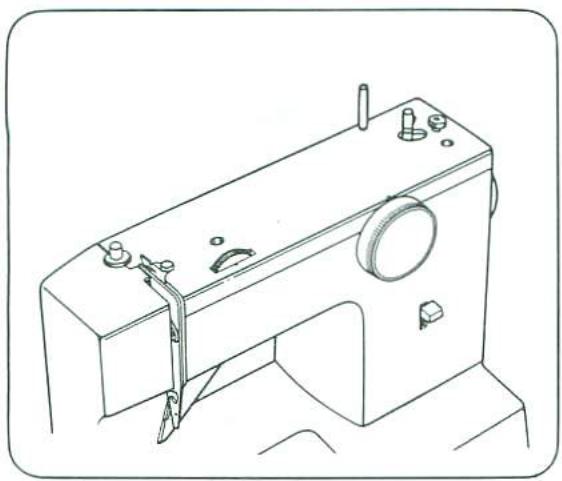

Bobinage de la canette

Tournez le volant vers vous pour amener la barre-aiguille à sa position la plus haute.

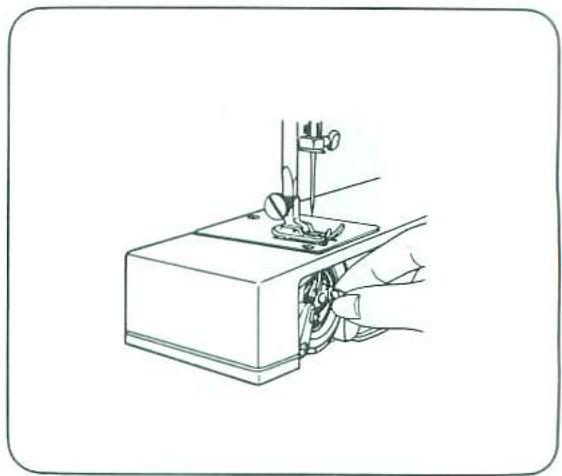

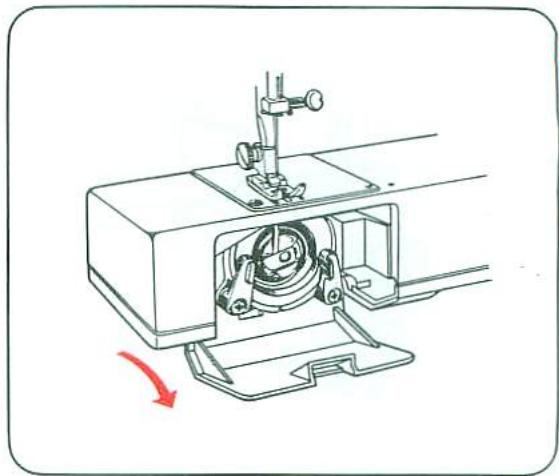

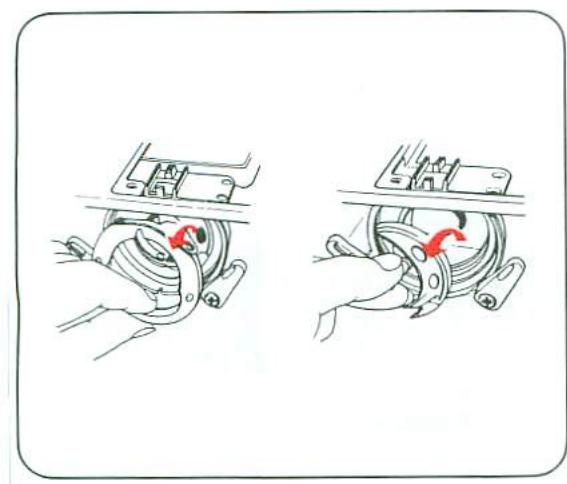

Ouvrez le couvercle de la navette.

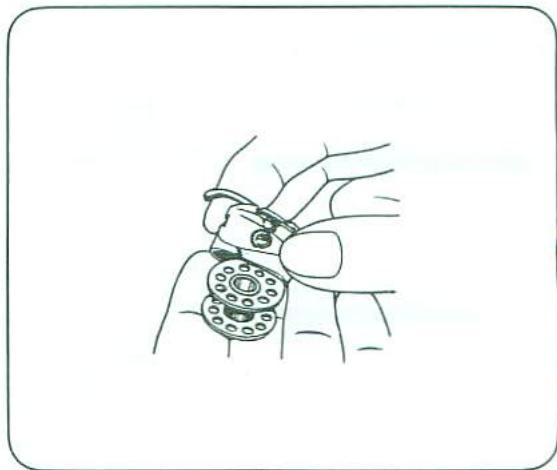

Ouvrez le loquet de la navette contenant la canette et retirez-la.

Refermez le loquet de la navette pour détacher ensuite la canette.

Monter la tige porte-bobine sur le capot de dessus.

Mettez une bobine sur le porte-bobine.

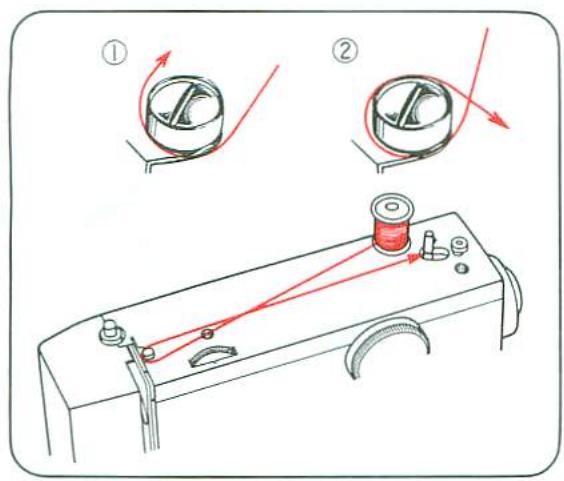

Tirez le fil de la bobine en le passant par le guidefil et la poulie de prétension, en suivant les nombres ① et ②.

Enroulez le fil dans le sens des aiguilles d'une montre plusieurs fois autour de la canette.

Placez la canette sur l'axe.

En tenant le volant de votre main gauche, dégagez-le en desserrant le bouton de débrayage.

Poussez la canette vers la droite et appuyez sur la pédale.

La machine s'arrête automatiquement quand le bobinage est terminé.

Repoussez la canette vers la gauche.

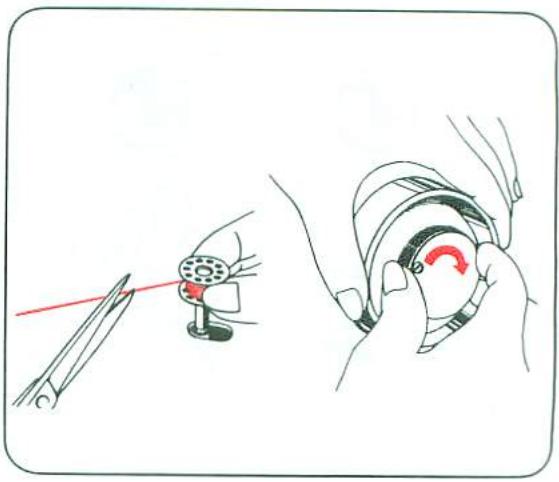

Retirez la canette de l'axe et coupez le fil.

Resserrez le bouton de débrayage.

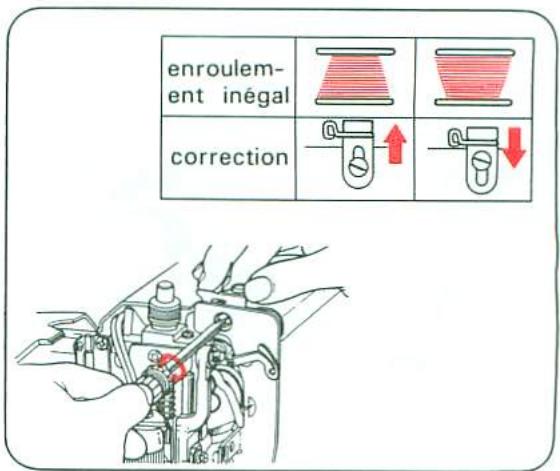

Si la canette est enroulée inégalement, comme le montre le dessin ci-contre, ouvrez le couvercle frontal et desserrez la vis de réglage du guide d'enroulement de la canette à l'aide du tournevis. Réglez ensuite la hauteur.

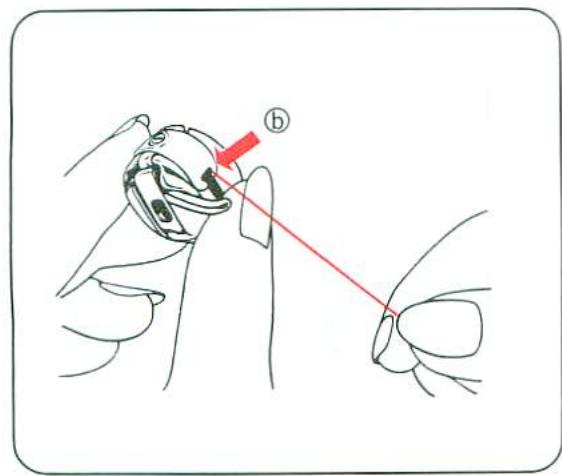

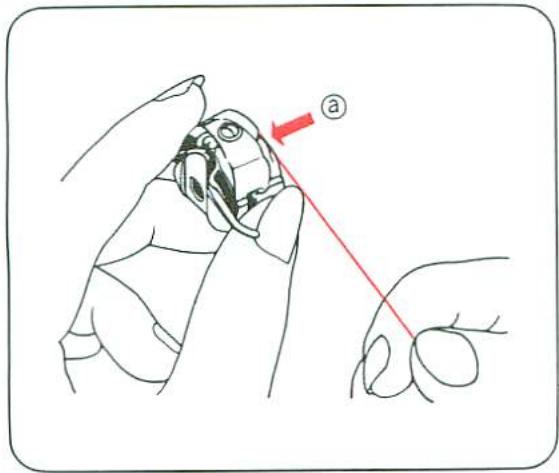

Mise en place de la canette

Mettez la canette dans la navette. Assurez-vous que le fil soit bobiné dans le sens de la flèche.

Faites passer le fil dans la fente a de la navette.

En tirant le fil vers la gauche, faites-le passer sous le ressort de tension, puis par l'orifice b.

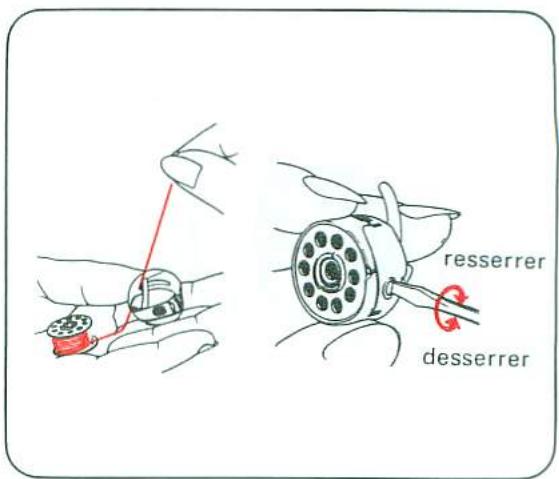

Ajustement de la tension inférieure

Pour vérifier la tension de la canette, suspendez par le fil l'ensemble canette / navette comme le montre le dessin ci-contre.

À la tension correcte, la navette / canette doit descendre progressivement.

Pour ajuster la tension, tournez la vis à l'aide du petit tournevis.

Amenez l'aiguille à sa position la plus haute.

Laissezpendereenviorno10cmdefilde la navette. Tenezle loquet etpoussela navette danslacoursiere. Assurezvousque lacanetteest biena sa place avantde lacherle loquet.

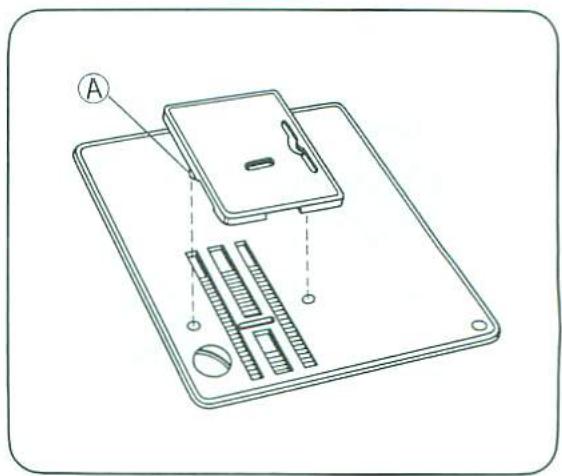

Plaque de griffe d'entraînement

Pour effectuer certains travaux comme les reprises, pose de boutons, crochets, broderie de monogrammes, il ne doit pas y avoir d'entraînement automatique du tissu que l'on guide à la main pour le contrôle. À cet effet, il faut monter la plaquette couvrante jointe aux accessoires.

1. Relever le levier de pied-de-biche.
2. Amener l'aiguille en position haute au moyen du volant.
3. Introduire les deux pieds "A" de la plaquette dans les orifices correspondants de la plaque de travail de manière à les enclencher.
4. Pour retirer la plaquette, il suffit d'en soulever les coins.

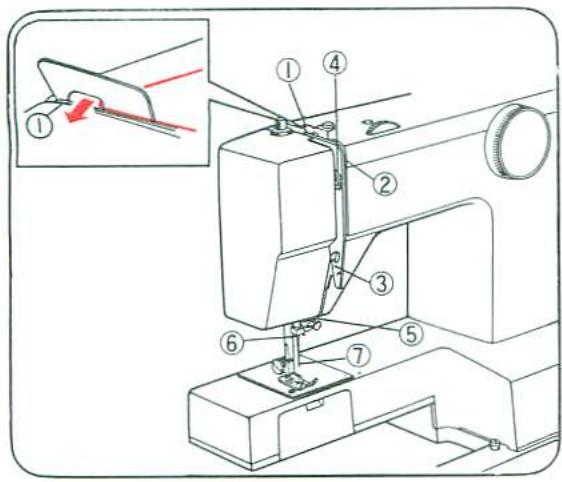

Enfilage du fil supérieur

Relevez le pied-de-biche.

Placez le tendeur de fil à sa position la plus haute en tournant le volant vers vous.

Enfilez en suivant les nombres ① ⑦.

Faites passer le fil par le guide-fil ①

Puis entre les deux disques du tendeur ②.

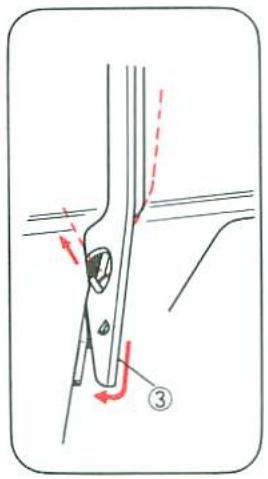

Accrochez-le au guide ③, de bas en haut.

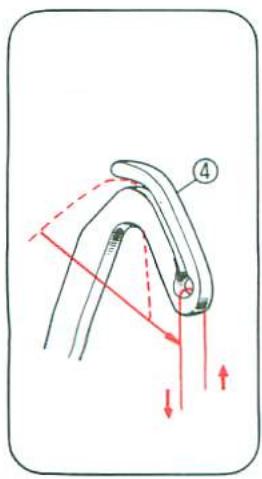

Enfilez-le ensuite par le tendeur ④.

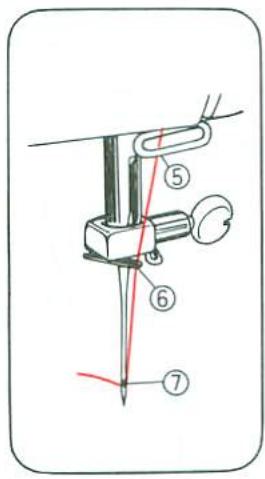

Faites passer le fil par le guide ⑤, de droite à gauche, puis par le guide ⑥ (situé à gauche) et par le chas de l'aiguille ⑦.

Laissez pendre environ 15cm de fil.

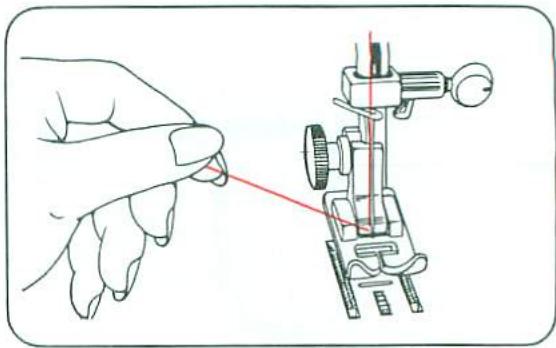

Pour faire remonter le fil inférieur

Saisissez l'extrémité du fil supérieur de la main gauche.

Tournez lentement le volant vers vous jusqu'à ce que l'aiguille descende puis remonte.

Tirez lentement sur le fil supérieur de telle sorte que le fil inférieur fasse une boucle.

Tirez les deux bouts des fils à 15 cm environ du pied et placez-les tous les deux à gauche et sous le pied-de-biche.

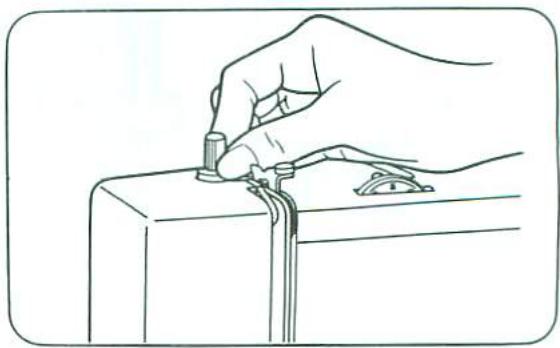

Réglement de la pression du pied

Appuyer sur l'anneau extérieur du réglage de pied presseur. La pression est supprimée. Pour augmenter cette pression, enfoncer la tige intérieure jusqu'à obtention de la pression désirée.

Table des Tissus, Fils et Aiguilles

TISSU	FIL			AIGUILLE			REMARQUES
	CotonEur	CotonMercerise	Polyester/coton;soie;nylon	Eur.705	Amer.15x1	Forme dela pointe
TRES DELICAT: dentelle,voile, chiffon, filletDELICAT: crée, batiste,organdi, taffetasLEGER: crée, laine,brocard, veloursMOYEN: laine, soie, lin,velours, piqué, faillé,velours boucléLOURD: coton croisé,coutil. toileTRES LOURD: tessud'ameublement, toilede tente, canevas	7050-703030303030	6060505050Q.I.(x)Q.I.	soie,nylonsoie,nylonsoie	65-7065-7075-8080-90100120	991111-141619	normale"	Relâchez la tension supérieurede un ou deux points
TRICOTSLEGER: tricotsMOYEN: jersey, double faceLOURD: double-face.FOURRURES ARTIFI-CIELLES, VELOURSET FEUTRES	50-70303030	60505050Q.I.	soie,soiencylonPoly/cotonsoie,nylon,poly/cotonpoly/coton	7070-8080-9090-100	99-1011-1414-16	légérémentarrondielégérémentoumoyonnementarrondiemoyonnementoufortementarrondiearrondie oueffilée
CUIR FILMS VINYLQUESLEGER OU MOYENCUIR EPAIS	303030	5050Q.I.	poly/cotonpoly/cotonpoly/coton	9090-100100-110	1414-1616-18	triangulaire"
DECORATIONPIQUE DE TETEBRODERIE MACHINE	soie retorse50-70			100-11065-80	16-189-11	normalenormale

(x) Q.1 Qualité Industrielle

4. Commencer à COUDRE

Maintenant que vous voilà familiarisé avec les commandes de votre machine, ainsi que ses accessoires, vous êtes prêt à commencer à coudre avec cette machine neuve.

Nous vous énumérons ci-dessous quelques bonnes habitudes à prendre chaque fois que vous vous installez pour coudre:

1. Vérifiez votre aiguille : elle doit être droite, mise en place correctement, bien pointue. Elle doit être d'une taille adaptée au fil et au tissu. N'hésitez pas à changer fréquemment d'aiguille. De nombreux tissus en fibres synthétiques ont tendance à émousser davantage les aiguilles que les tissus en fibres naturelles.
2. Avant de placer votre tissu sur la machine, vérifiez que les extrémités de fils dépassent d'une dizaine de centimètres vers l'arrière. Tenez ces deux fils pendant les 3 ou 4 premiers points de la couture.
3. Vérifiez la pique de machine sur un échantillon de tissu que vous allez travailler, le tissu étant en double. Régler sur la machine la longueur des points et la tension adaptées à votre tissu.
4. Placez le tissu sous le pied de biche en disposant la masse la plus importante sur la gauche de l'aiguille et le bord droit sur la marque de couture correspondant à la couture que l'on souhaite obtenir.
5. Faites tourner la machine à une vitesse lente et régulière. Plus vous appuyez sur la pédale de commande, plus la vitesse de pique augmente.
6. Arrêtez chaque couture aux extrémités par quelques points en marche arrière.
7. Terminez toujours les piqures en laissant l'aiguille en position haute.
8. Guidez doucement le tissu en tenant la main devant l'aiguille. Ne tirez ni ne tenez jamais le tissu de sorte à modifier la progression normale.
9. Lorsque vous tournez le volant manuel, faites-le toujours vers vous.

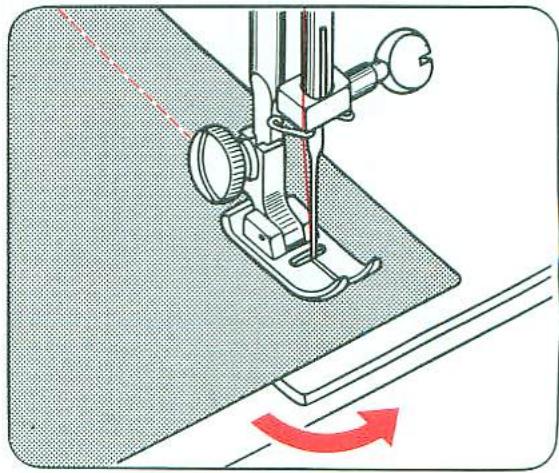

Changement de direction de piqure

Arrêter la machine au point de rotation. L'aiguille étant piquée dans le tissu. Remonter le pied de biche et tourner le tissu dans le sens voulu. Redescendre le pied de biche et continuer de coudre dans la nouvelle direction.

Dispositif de sélection de modèle

Pour obtenir le point désiré, tournez le sélecteur de point soit vers la gauche, soit vers la droite.

Note: Avant d'actionner le sélecteur, assurez-vous que l'aiguille est en position haute.

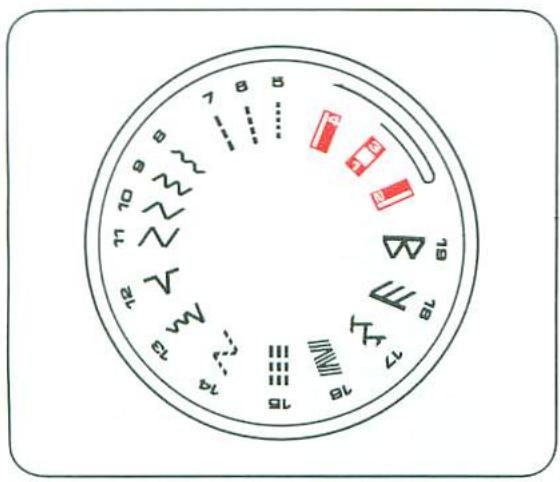

Sélection des programmes de points possibles

5,6 Point droit sur trois et 7 longueurs de point dents 8,9,10 Point zig-zag sur trois et 11 largeurs de point dents

12 Couture invisible 13 Couture invisible élastique 14 Couture élastique 15 Point droit triple extensible 16 Point zig-zag triple extensible 17 Point d'arête 18 Point bordeur 19 Point surjet

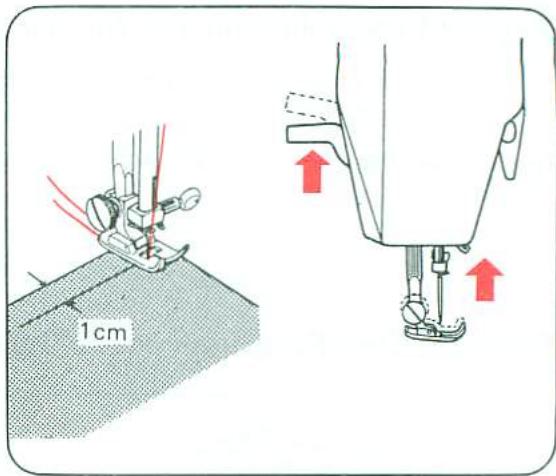

Placez le tissu sous le pied à environ 1 cm du bord.

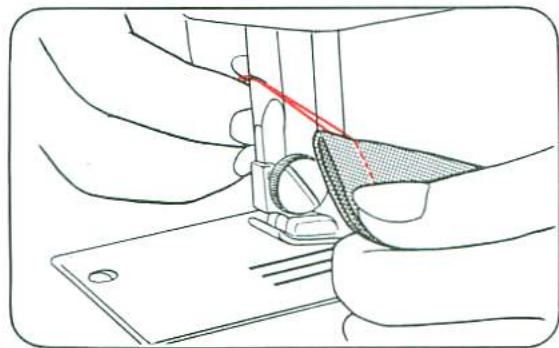

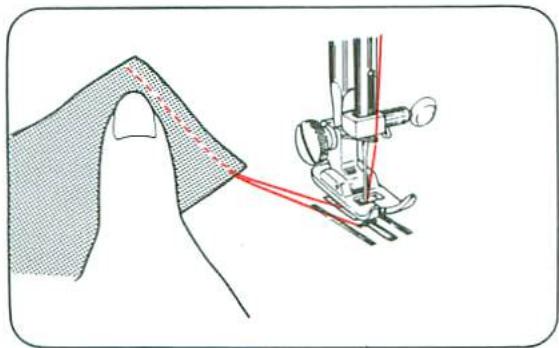

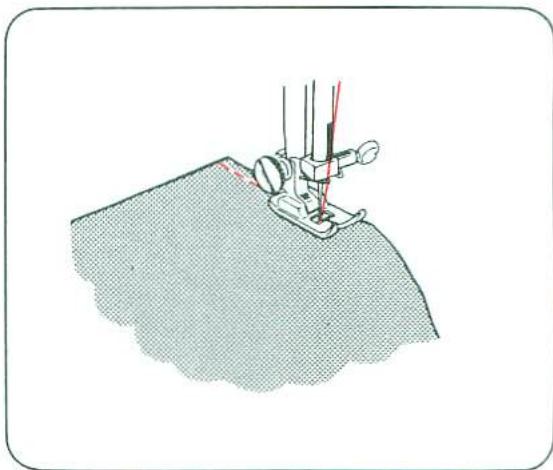

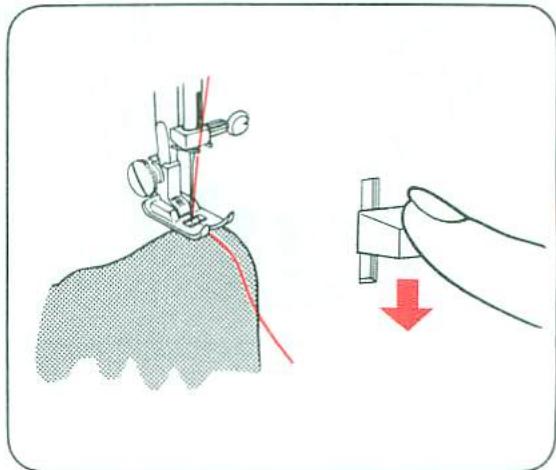

Lever de pied-de-biche double

Pour obtenir un relèvement plus important du pied-de-biche lorsque vous piquez des matières épaisses, relevez fortement le levier du pied-de-biche aussi loin qu'il peut aller.

Pour renforcer la couture, recoudre en marche arrière au bord du tissu. Pour ce faire, poussez sur le bouton de marche arrière.

Relâchez le bouton de marche arrière et commencez à coudre en guidant le tissu à la main. Ne tirez jamais trop fort votre tissu.

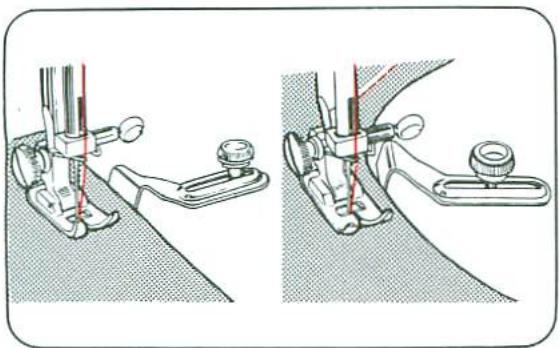

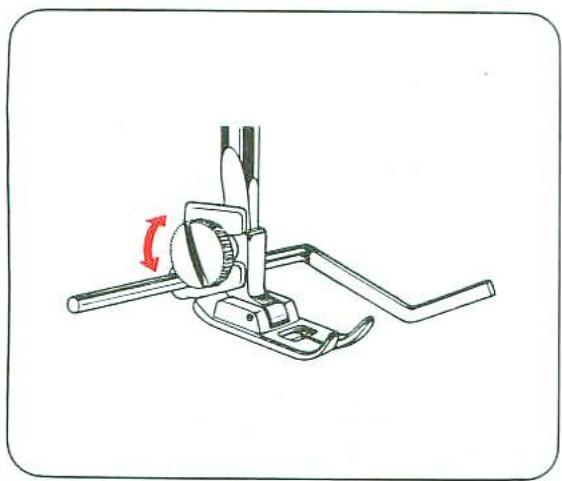

Guide-tissu

Le guide-tissu est utilisé pour faire des coutures longues à une certaine distance du bord.

Placez le guide dans l'orifice du bras, à droite de la plaque à aiguille et régalez la distance

Piquez en faisant avancer le tissu de manière à ce que son bord touche le guide.

Pour réaliser une couture incurvée, placez le guide-tissu selon un certain angle.

Pour renforcer la fin de la couture, piquez quelques points en marche arrière.

Tirez le tissu vers la gauche, lorsqu'vous avez terminé.

Coupez les fils à l'aide du coupe-fil derrière la barre presse-étoffe.

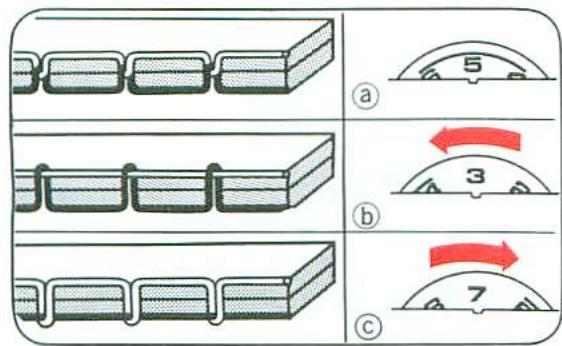

Réglage de la tension des fils

Avant de passer à la couture définitive, faites un essai sur une chute de la même étoffe.

Si la tension est correcte a, la tension des fils inférieur et supérieur doit être égale et assez forte pour que les deux fils s'entrecroisent au centre de l'ouvrage.

Si la tension du fil supérieur est trop forte (faible) le fil supérieur (inférieur) se trouve à plat sur (sous) le tissu.

Pour obtenir la tension correcte, tournez le bouton régulateur de tension.

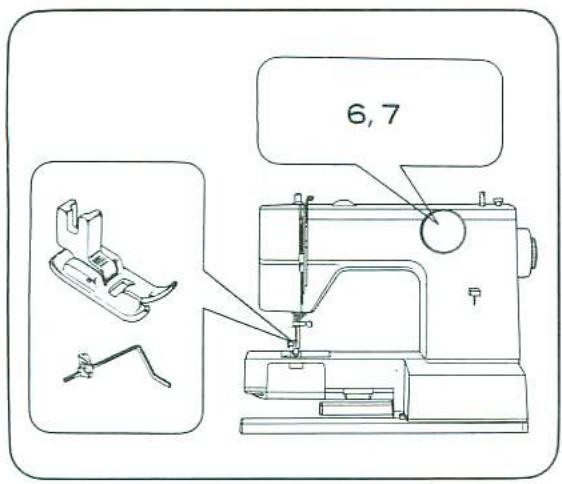

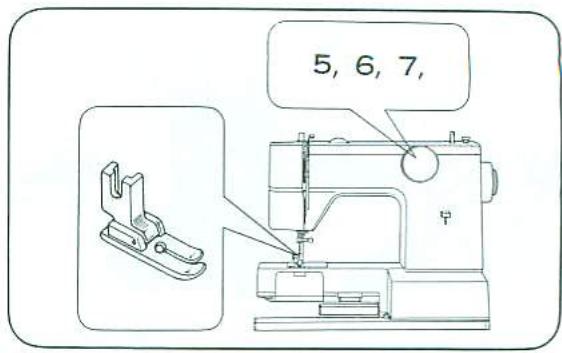

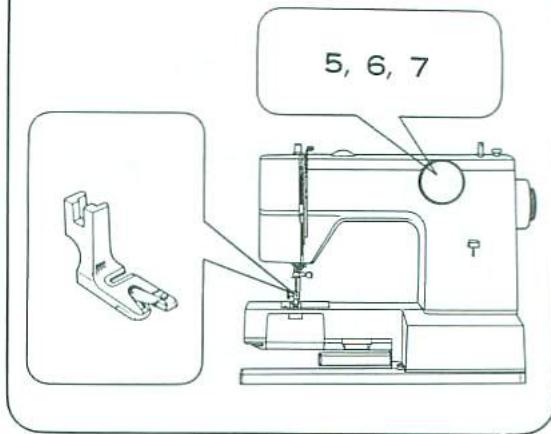

Réglez la machine comme indiqué ci-contre.

Il est possible de sélectionner trois sortes de points droits comme montré ci-dessous.

Sélecteurprogramme	Longueurde point
5	2m3/m
6	3m3/m
7	4m3/m

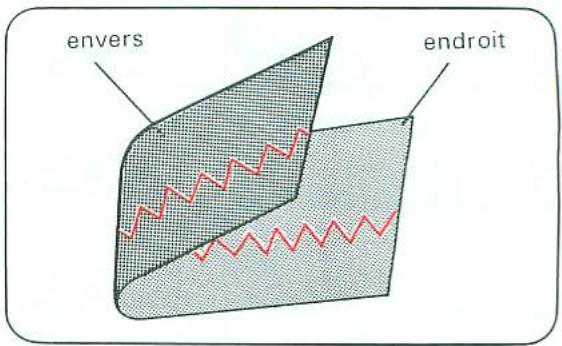

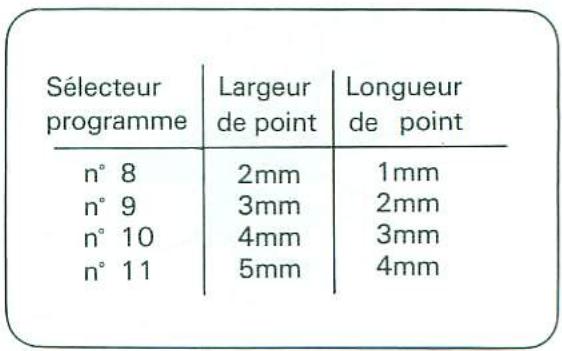

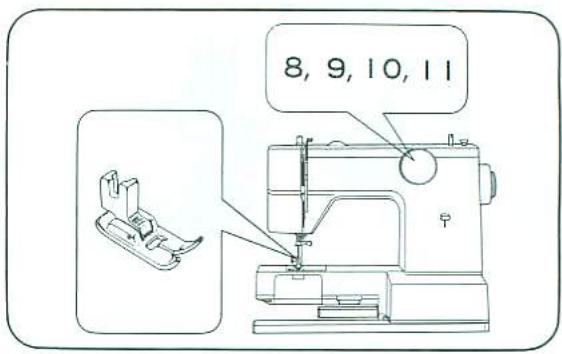

6. Couture au point ZIGZAG

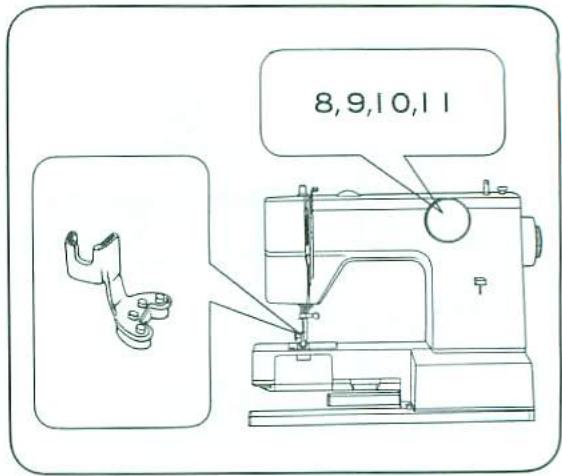

Réglez la machine comme indiqué ci-contre.

Pour éviter que les extrémités de couture soient inégales, réglez la machine sur "couture au point droit" et piqué en marche arrière aux deux extrémités de la couture.

Il est possible de sélectionner 4 types de zigzag comme montrés.

Tension du fil pour point zigzag

Pour une meilleure représentation du point zigzag, la tension du fil supérieur doit être moins forte que pour le point droit.

Relâchez donc légèrement la tension du fil supérieur.

7. BOUTONNIERES

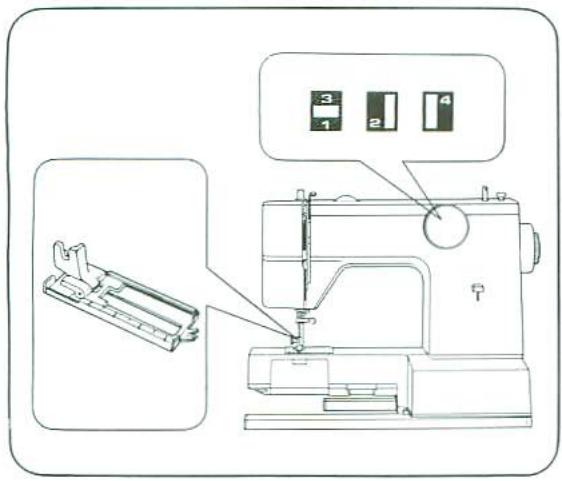

Réglez la machine comme indiqué ci-contre.

Longueur de la boutonnière

Mesurez le diamètre et l'épaisseur du bouton et ajoutez 0.3 cm pour les points d'arrêt.

Tracez la dimension de la boutonnière sur le tissu.

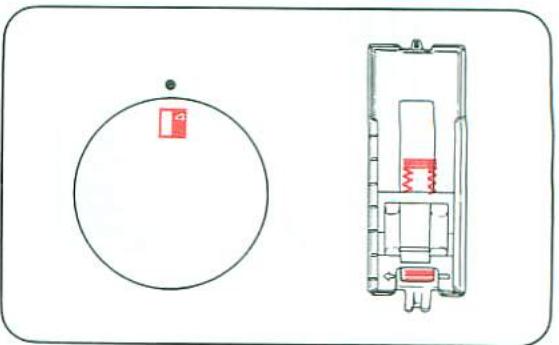

Mise en place du pied-de-biche pour boutonnière.

Tirez complètement vers l'arrière la glissière du pied pour boutonnière.

Placez le tissu sous le pied afin que la marque de la boutonnière soit placée au centre du pied et que la flèche du pied indique le commencement de la boutonnière.

Point d'arrêt : régalez le bouton de sélection du modèle sur 1 ( ) et piquez 5 à 6 points.

Chenille gauche : changez le bouton de sélection et placez-le sur 2(). Piquez la chenille gauche de la ligne de début jusqu'à la ligne finale.

Repérez le point où s'arrête la flèche, de manière à ce qu'il ne soit plus nécessaire de marquer des lignes d'arrêt pour toutes les autres boutonnières.

Point d'arrêt: placez le bouton de sélection sur 3 ( ) et piquez 5 à 6 points.

Chenille droite : placez le bouton de sélection sur 4 ( ) et piquez la chenille droite jusqu'au premier point.

Réglage de la longueur du point bourdon boutonnières

Pour obtenir une densité de point identique des deux côtés de la boutonnière, il suffit d'utiliser le bouton de réglage spécial.

Ce dispositif doit se trouver en position neutre (entre + et -).

Si le point bourdon est trop serré du côté droit, tourner le bouton vers la droite.

Si le point bourdon est trop ouvert du côté droit, tourner le bouton vers la gauche.

Nota: Ce bouton sert également à régler l'équilibre du point élastique. Veuillez pour cela vous reférer à la page 31 pour voir son fonctionnement.

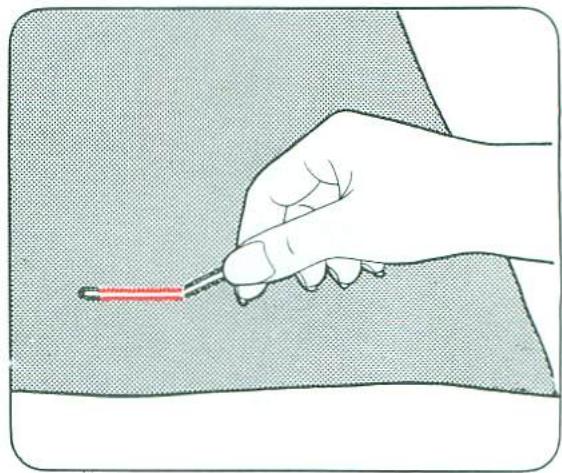

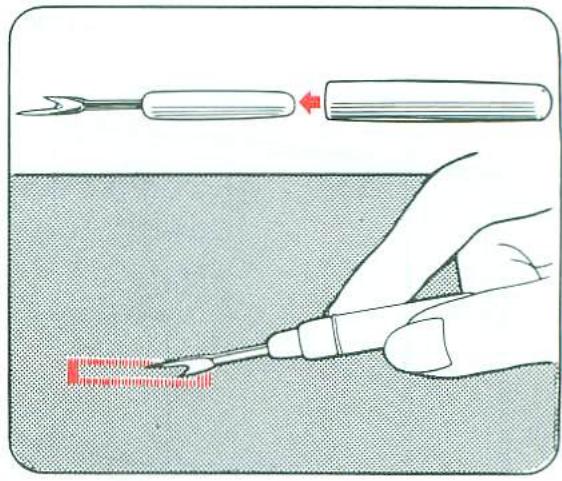

Ouverture des boutonnières

À l'aide d'une épingle, marquez le point d'arrêt afin de ne pas couper trop loin.

Percez la boutonnière au milieu à l'aide d'un découd-vite.

Boutonnières au cordonnet

Pour renforcer les boutonnières dans des tissus extensibles, telles tricots, il est recommandé d'effectuer les boutonnières au cordonnet.

Accrochez le cordonnet à l'ergot situé à l'arrière du pied-de-biche, tendez-le et passez-le dans les encoches à l'avant du pied.

Piquez ensuite les chenilles comme pour les boutonnières normales.

Lorsque la boutonnière est terminée, tirez l'extrémité du passage de façon à ce que la boucle située à l'autre bout disparaisse dans la couture. Passez les extrémités du cordonnet à l'envers du tissu et faites un noeud, ou coupez les deux extrémités.

8. Surfilage

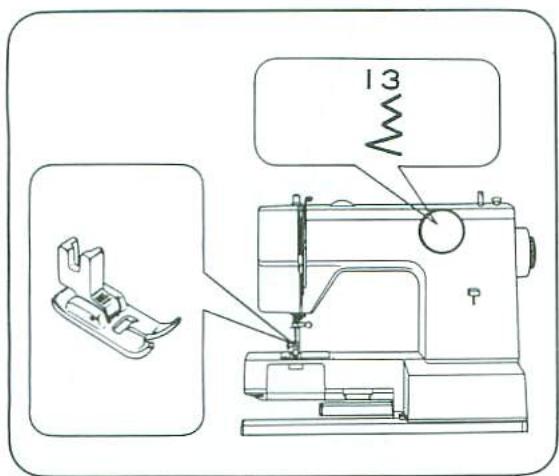

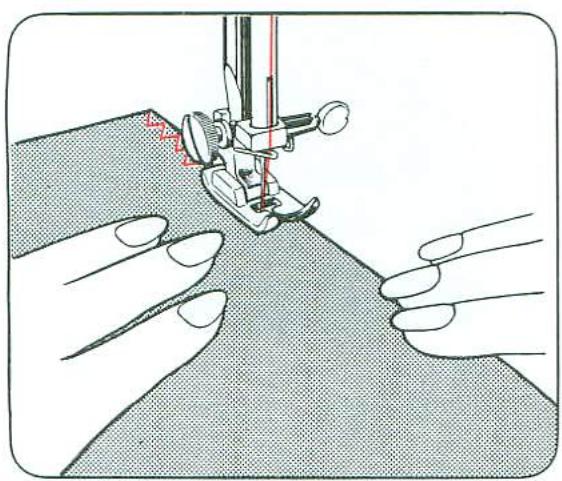

Surfilage des tissus légers : Réglez la machine comme indiqué ci-contre.

Cousez soigneusement de façon à ce que tous les points piqués sur le bord soient alignés le long du bord du tissu.

Surfilage de tissus épais ou élastiques:

Réglez la machine comme indiqué ci-contre.

Procédez comme décrit ci-dessus.

9. Couture d'ourlet invisible

Réglez la machine comme indiqué ci-contre.

Pliquez l'ouvrage comme indiqué ci-contre et placez sous le pied-de-biche.

Pour obtenir un travail net, il est préféable de faufiler ou d'aplatir d'abord au fer.

Commencez à piquer et assurez-vous que les points droits sont piqués au bord de l'ourlet et que les points biaisés n'accrochent qu'un ou deux fils du pli flottant.

Couture correcte. L'aiguille accroche trop le bord du pli. L'aiguille n'accroche pas du tout le bord du pli.

Couture d'ourlet invisible sur des tissus élastiques

Pour les tissus élastiques, régalez la machine comme indiqué ci-contre et procédez comme pour un ourlet invisible normal.

10. Couture coquille

La soie, le nylon, l'organdi ou les étoffes délicates similaires conviennent pour ce genre d'ouvrage.

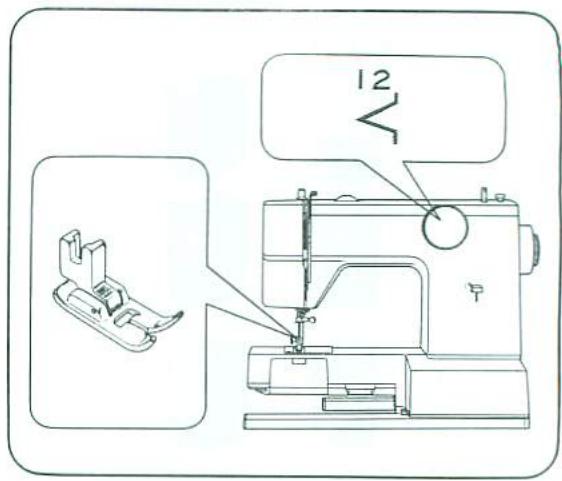

Réglez la machine comme indiqué ci-contre.

Pliquez le bord du tissu. Placez le bord plié à gauche sous le pied-de-biche.

Au moment de commencer à piquer, tirez les deux fils vers l'arrière.

Assurez-vous que l'aiguille peut en dehors du bord du pli.

11. Raccommodage rapiecage

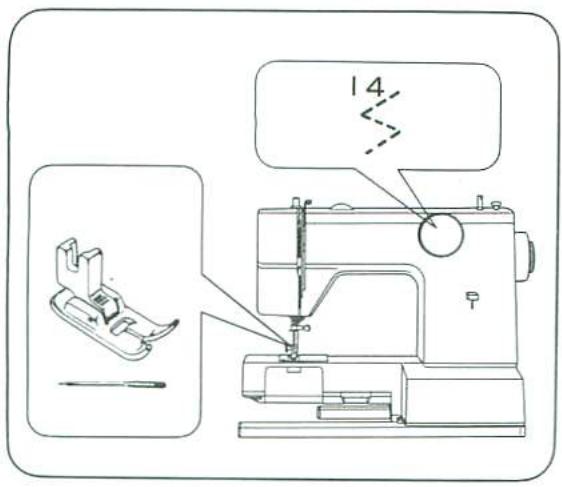

Réglez la machine comme indiqué ci-contre.

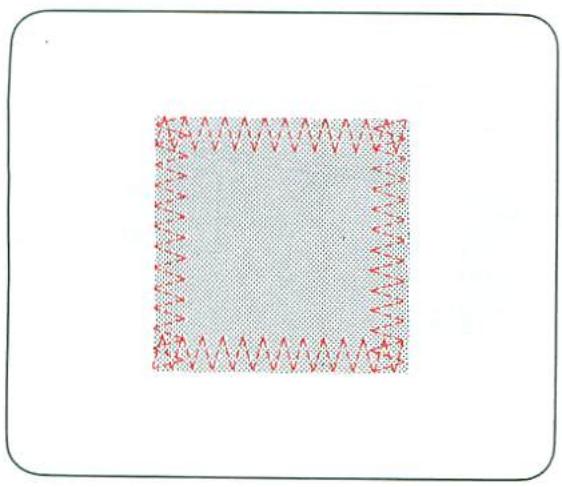

Recouvrir complètement la partie usée au moyen d'un morceau de tissu identique. Réaliser une couture le long du bord de la pièce de tissu ajoutée à l'endroit du tissu. Découper la partie usée, à l'envers du tissu, jusqu'à environ 0.5 à 1 cm du bord cousu.

Racommodage d'une déchirure

Régler la machine de la même façon que le raccommodage.

Commencer par coudre le milieu de la déchirure en guidant le tissu, puis coudre de chaque côté.

Si nécessaire, renforcer la couture au moyen d'un petit morceau de gaze placé à l'envers du tissu déchiré.

Super-points automatiques

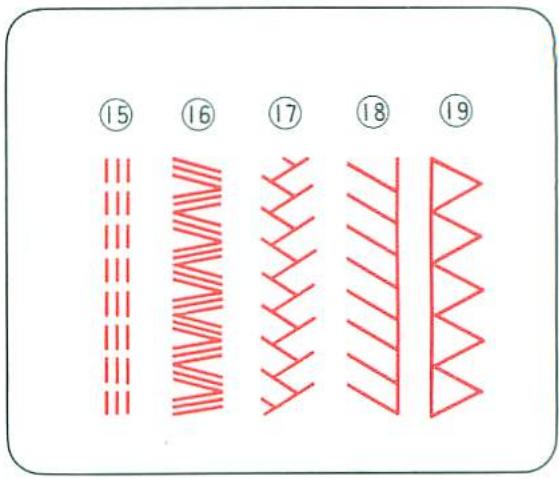

La machine est équipée pour réaliser les cinq points suivants en automatique ; leurs multiples utilisations sont décrites ci-dessous :

n°15 Point droit extensible triple n°16 Point zig-zag extensible triple n°17 Point d'arête n°18 Point bordeur n°19 Surjet

Réglement de régularité du point élastique

Lorsqu'on fait une piñée au point élastique, le bouton de réglage doit se placer en position neutre (entre "+" et "-"). Pour coudre certains tissus, il vous faudra peut-être procéder à un réglage pour équilibrer les points, de façon à atteindre un bel aspect.

Si la couture présente un aspect lâche, comme sur le modèle gauche du schéma, régler en tournant légerement vers "— " jusqu'à ce que le dessin ressemble au dessin central.

Si la couture paraît serrée comme sur le modèle de droite, tourner le bouton vers "+" jusqu'à ce que les points soient comme vous le souhaitez.

13. Couture elastique

Réglez la machine comme indiqué ci-contre.

Point droit extensible triple

La piñure triple offre un aspect particulièrement solide, pour des coutures de pantalons, coutils, etc., trois fois plus forte qu'une couture normale et beaucoup plus extensible. On peut tirer dessus en même temps que sur l'étoffe sans casser le fil. Elle convient en particulier pour tous les tissus élastiques, les coutures renforcées sur vêtements de sport et, d'une façon générale, pour toutes les coutures soumises à des efforts importants.

Point extensible zigzag triple

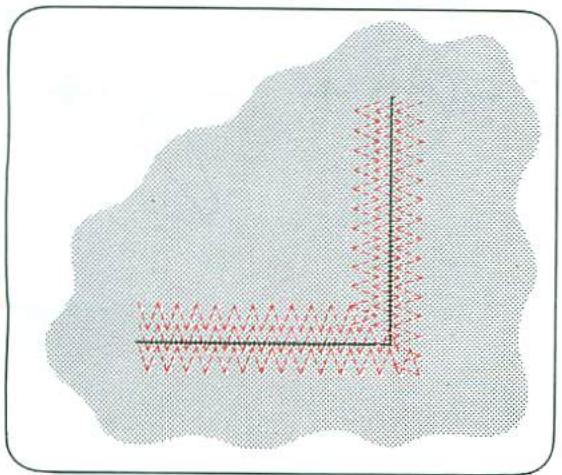

Ce point permet d'obtenir une couture zig-zag à la fois solide et décorative. Comme le point croit, il convient à tous les tissus élastiques et, d'une manière générale, pour toutes les coutures soumises à des efforts importants.

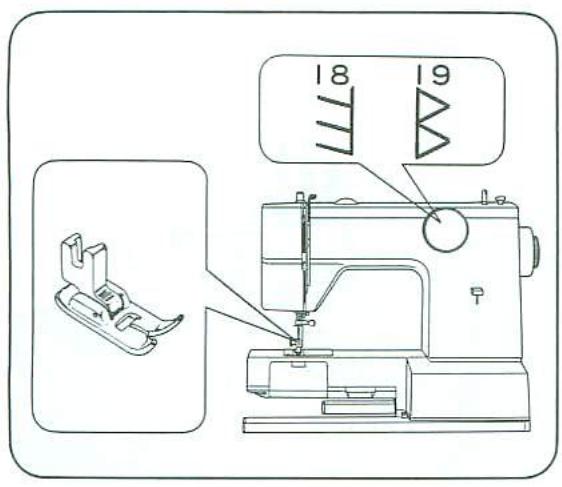

14. Couture superposee

Réglez la machine comme indiqué ci-contre.

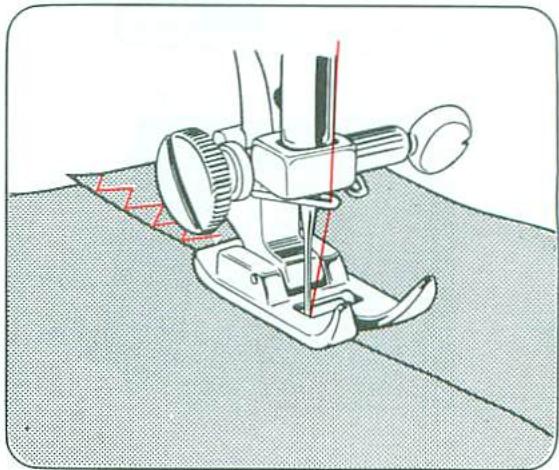

Placez les morceaux de tissu l'un sur l'autre selon la largeur du point.

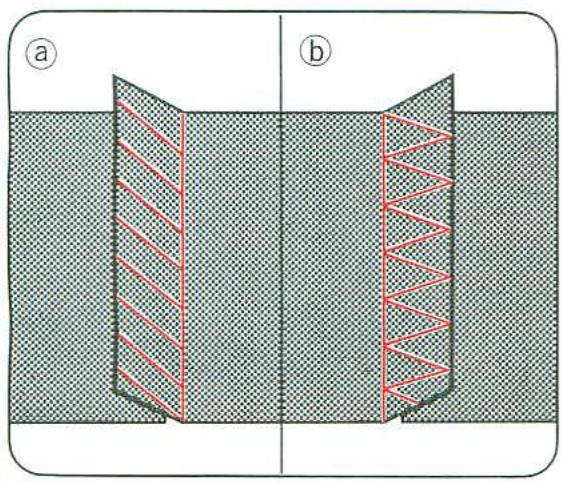

Pour tissus qui ne s'effilochent pas. Pour tissus qui s'effilochent.

Piquez sur la partie pliée à partir de la droite du tissu.

15. Point d'arete

Ce point convient tout particulièrement pour décorer du linge de maison et des vêtements d'enfants.

Régler la machine comme montré ci-contre.

16. SURJET

Le point de surjet permet de piquer et de surfiler en une seule opération.

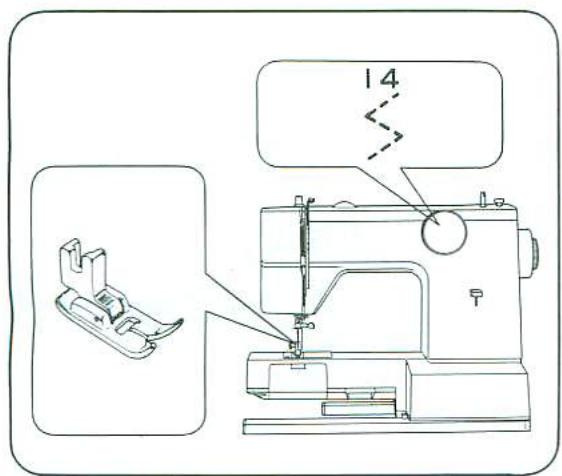

Réglez la machine comme indiqué ci-contre.

Placez les deux pièces de l’ouvrage ensemble, les endroits se faisant face et piquez.

Pour empêcher les bords de s'effilocher, veillez à ce que les points extérieurs débordent du tissu.

Dans certains cas, le point de surjet peut être utilisé pour surfiler.

17. POSE des boutons

Réglez la machine comme indiqué ci-contre.

Monter la plaque à reprendre sur la plaque d'aiguille (voir page 13).

Sélectionner la largeur du zig-zag correspondant à la dimension du bouton à partir de l'exemple n° 8, 9, 10 et 11.

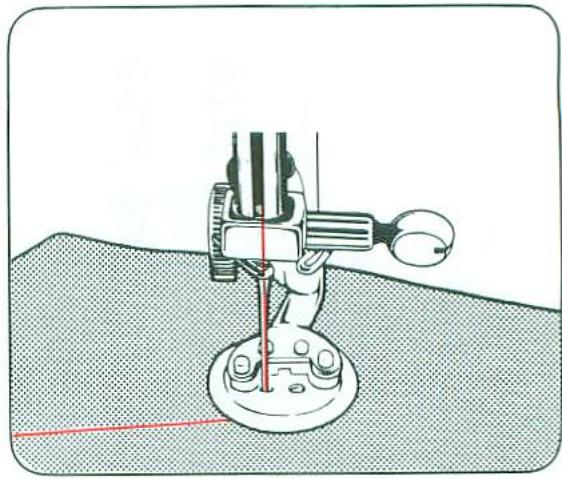

Placez un bouton et le tissu sous le pied. Lorsque l'aiguille arrive au-dessus du trou gauche, abaissez le pied-de-biche.

Relevez l'aiguille et régalez la largeur du zigzag de façon à ce que l'aiguille pique dans le trou droit du bouton.

Cousez 5 à 6 points à vitesse moyenne.

Arrêtez la machine lorsque l'aiguille est en position relevée.

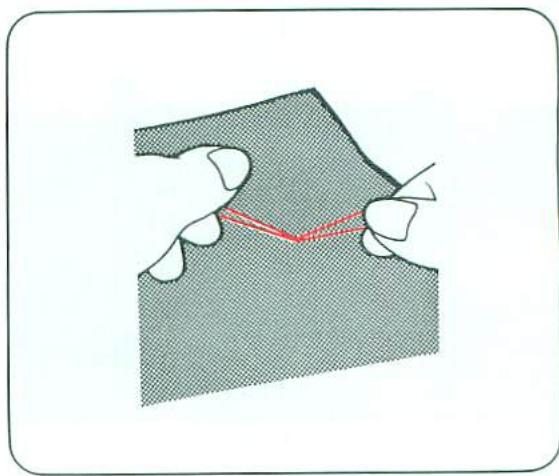

Retirez l'ouvrage et coupez les fils. Faites issers les fils à l'envers du tissu et nouez-en les extrémités.

18. POSE De fermetures eclairs

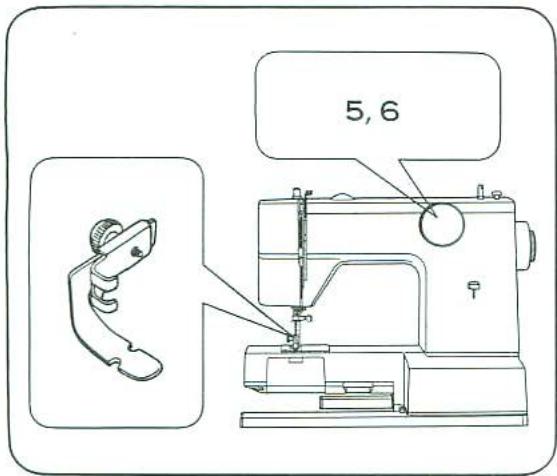

Réglez la machine comme indiqué ci-contre.

En utilisant un pied-de-biche spécial pour fermeture-eclair accompagné d'une glissière, la couture d'une fermeture eclair peut être faite sans qu'il soit nécessaire de tourner le tissu.

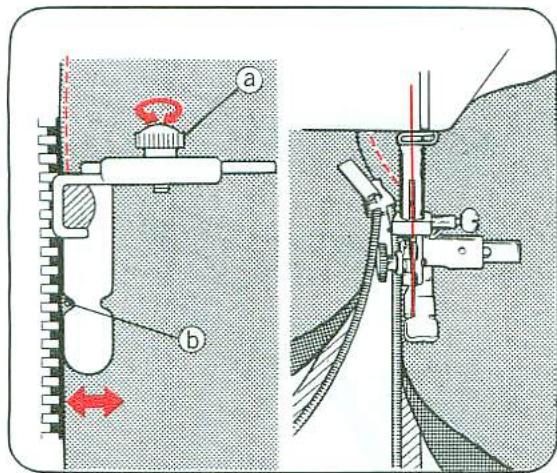

Desserrez la vis a et placez le pied de manière à ce que l'aiguille soit en position b. Resserrez la vis.

Cousez le côté droit de la fermeture-éclair en guidant soigneusement le tissu. Veillez toujours à ce que les dents droites de la fermeture-éclair soient parallèles au bord gauche du pied-de-biche.

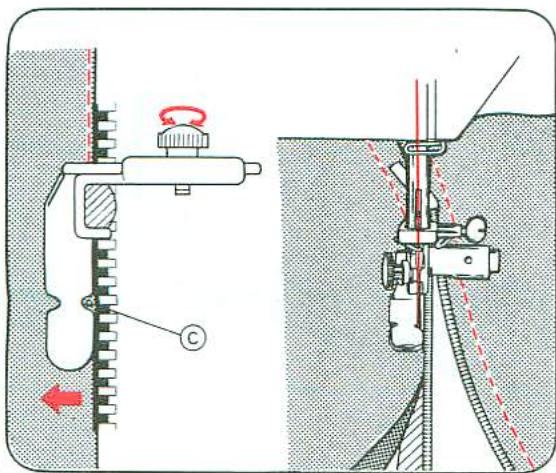

Placez le pied-de-biche de façon à ce que l'aiguille soit en position ©. Procédez de la même manière pour piquer le côté gauche de la fermeture-éclair.

19. OURLET ROULE

Réglez la machine comme indiqué ci-contre.

Au point droit

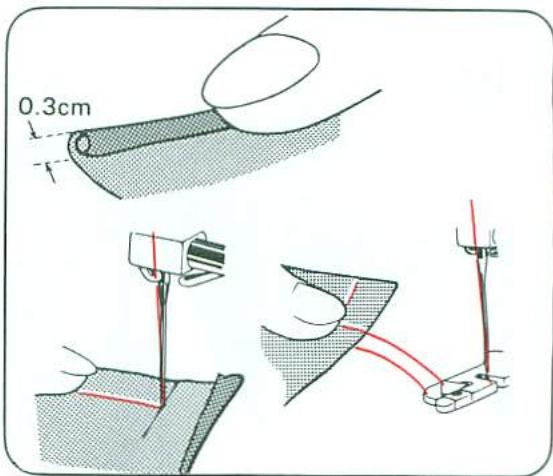

Faites un double pli de 0.3cm sur une longueur de 5 cm environ a chaque bord de l'ouvrage et écrasez le pli.

Piquez deux fois à 0.6 cm du bord.

Retirez l'ouvrage et laissez environ 15cm de fil.

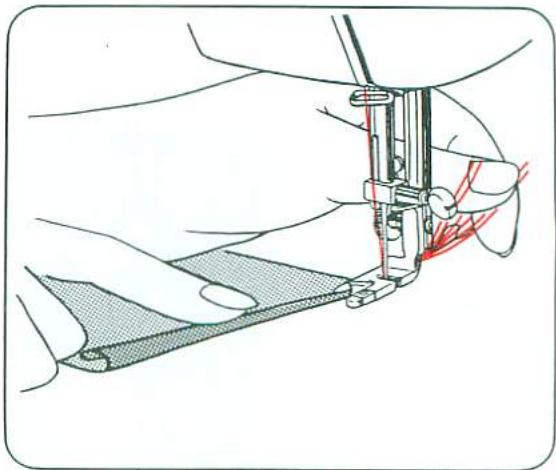

Placez l'ouvrage sous le pied-de-biche et guidez le bord dans la spirale du pied en tirant les 6 fils vers l'arrière. Piquez quelques points comme indiqué.

Guidez l'ouvrage en tenant le bord à environ 0.6 cm devant le pied.

20. Matelassage

Réglez la machine comme indiqué ci-contre.

Faufilez les couches d’étoffe pour les empêcher de glisser pendant la couture.

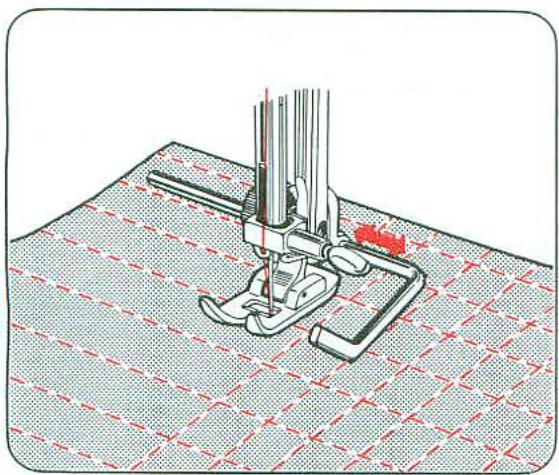

Desserrez la vis de fixation du pied-de-biche et insérez le guide de piquage entre la vis et le pied. Resserrez la vis.

Tracez la première ligne avec un crayon ou une craie-tailleur et piquez.

À partir de la seconde ligne, piquez en conduisant le guide dans la première couture.

La largeur entre les coutures peut être réglée en glissant le guide dans le sens de la flèche.

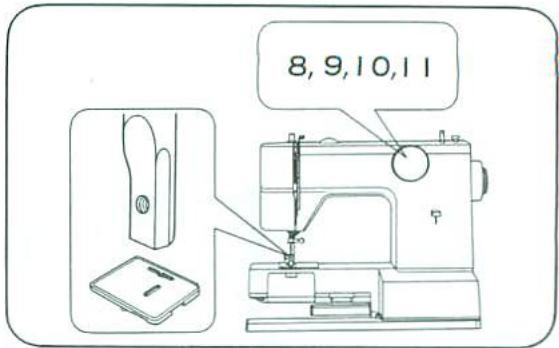

21. Broderie

Réglez la machine comme indiqué ci-contre.

Enlevez le pied-de-biche, le support du pied et la vis.

Pour éviter que le fil inférieur soit attiré vers le haut, relâchez la tension du fil supérieur.

Pour obtenir de belles broderies, il est important d'utiliser les fils et aiguilles appropriés.

Utilisez un fil de soie fin pour broderie pour le fil supérieur et, pour le fil inférieur, choisissez un fil de soie de même couleur, mais plus fin que le fil supérieur.

Tracez le motif sur le tissu et centrez-le sur un cercle à broder. Veillez à ce que le tissu soit aussi tendu que possible.

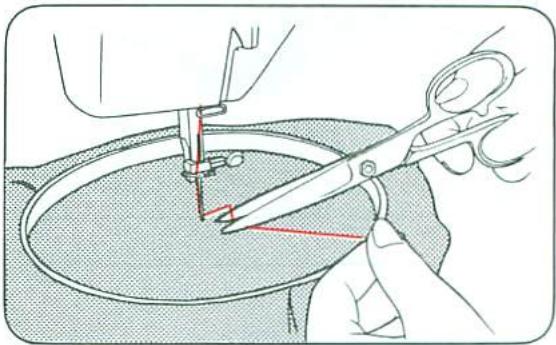

Tirez le fil inférieur en tournant le volant vers vous, tout en maintenant légèrement le fil supérieur.

Abaissez le levier du pied-de-biche.

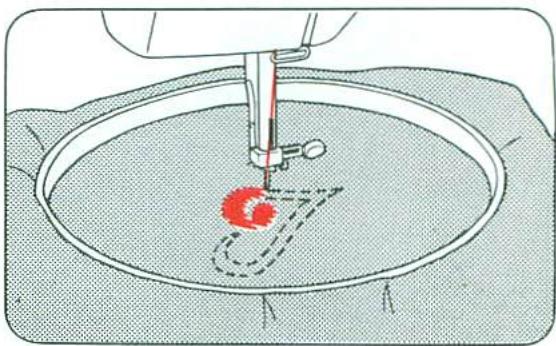

Tenez les deux fils et commencez à piquer le long des contours du motif au point bourdon. Continuez à broder en guidant le cercle à la main.

Pour terminer le replissage, piquez quelques points en réglant la largeur du zigzag sur 0. Pour broder des tissus très fins, placez du papier sous le tissu.

Aiguill	Fil
No. 9	120~100
No. 11	100~80
No. 14	60~50

22. Entretien de la machine

Votre machine exige un entretien et un huilage réguliers pour lui conserver ses qualités. Une machine utilisée quelques heures par jour doit être nettoyée et huilée une fois par mois.

Nettoyage

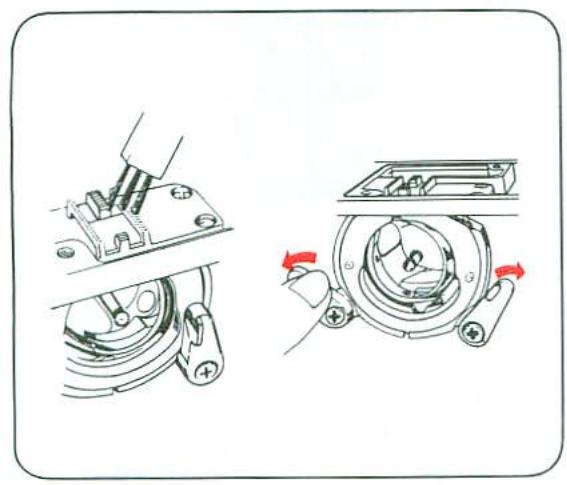

Enlevez le pied, l'aiguille et la plaque-aiguille.

Brossez tous les dépôts et la griffe d'entraînement à l'aide de la Brosse de nettoyage.

Repoussez les loquets vers l'extérieur.

Enlevez l'étrier de la coursière. Enlevez la coursière et nettoyez-la avec la Brosse de nettoyage et un chiffon doux.

Huilage

N'utilisez que de l'huile spéciale pour machines à coudre. D'autres huiles peuvent finir par endommager le mécanisme.

Appliquez une goutte d'huile à la coursière au point de friction.

Ouvrez le couvercle frontal et huilez comme indiqué.

Veillez à ne pas appliquer trop d'huile : ceci pourrait tâcher vos tissus et rendre la couture plus difficile.

Après huilage, faites tournier la machine pendant 1 à 2 minutes pour que l'huile pénètre partout.

Dévissez les vis a et b du couvercle supérieur à l'aide du grand tournevis.

Appliquez une goutte d'huile aux endroits indiqués par des flèches.

1. TABLEAU DES DERANGEMENTS

PROBLEM	CAUSE PROBABLE	REMEDE
Le fil inférieur casse	Le fil est mal bobiné sur la canette ou n'est pas remonté correctementTension trop forteBourre bloquée dans la canette ou dans le ressort.	P. 11, P.14P. 13Enlevez les saletés et la bourre avec la brosse.
Les points sautent	L'aiguille n'est pas enforcée à fondL'aiguille est courbéeLe nombre ou le type d'aiguille ou de fil ne convient pas au tissuEnfilage supérieur incorrectHuilage trop abondant de la coursière	P. 8P. 8P. 16P. 14P. 41
Points irréguliers	Le nombre de l'aiguille ne convient pas au tissuTension du fil supérieur trop lâcheTension inférieure trop faible	P. 14P. 20P. 12
L'ouvrage n'avance pas correctement	Le sélecteur de modèle n'est pas positionnécorrectementBourre bloquant la griffe	P. 18P. 40
Le tissu se fronce	La tension du fil supérieur ou inférieur est trop fortéLe point est trop long pour le genre de tissuLe fil est trop épaisEnfilage incorrect du fil supérieur ou inférieur	P. 13, P.20P. 18P. 18P. 14, P.12
L'aiguille se casse	L'aiguille n'est pas posée correctementL'aiguille est courbéeLa vis de serrerge de l'aiguille n'est pas assez serréeLa tension du fil supérieur est trop fortéL'aiguille est trop fine pour l'étoffeLes selecteurs de levier ont été changés alors que l'aiguille était baissee	P. 8P. 8P. 8P. 20P. 16P. 18

NB. Si le problème persiste, consultez le détaillant le plus proche. N'essayez pas de rémedier à la panne vous-même.

Remplacement de l'ampoule

Débranchez la machine.

Ouvrez le couvercle frontal comme indiqué.

Dévissez l'ampoule et remplacez-la par une nouvelle.

EN AVANCE SUR L'EPOQUE

Machines à coudre

"TOYOTA" OEUVRE A VOTRE FUTUR

AISIN SEIKI CO., LTD.
