ETS-1825 - Scie à onglet RYOBI - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ETS-1825 RYOBI au format PDF.
| Type de produit | Scie à onglet |
| Marque | RYOBI |
| Modèle | ETS-1825 |
| Profondeur de coupe à 90° | 90 mm |
| Profondeur de coupe à 45° | 62 mm |
| Inclinaison de la lame | De 0° à 45° |
| Diamètre de la lame | Non spécifié (standard 254 mm) |
| Vitesse à vide | Non spécifiée (typique 4800 tr/min) |
| Niveau de pression acoustique | 97,8 dB(A) |
| Niveau de puissance acoustique | 110,8 dB(A) |
| Alimentation | 230 V ~ 50 Hz |
| Puissance | Non spécifiée (estimée 1500 W) |
| Poids | Environ 25 kg |
| Dimensions (L x l x h) | Environ 800 x 600 x 400 mm |
| Garantie | 24 mois |
| Fonctions principales | Coupes transversales, coupes en biais, coupes parallèles |
| Sécurité | Protège-lame, couteau diviseur, arrêt d'urgence, interrupteur magnétique |
| Accessoires inclus | Guide parallèle, guide d'onglet, butée auxiliaire, poussoir, rallonge de table, support extensible, clés de service, pare-éclats |
| Entretien et nettoyage | Débrancher avant entretien, nettoyer avec un chiffon humide, ne pas utiliser de solvants |
| Réparabilité | Pièces détachées disponibles auprès des centres agréés Ryobi |
FOIRE AUX QUESTIONS - ETS-1825 RYOBI
Questions des utilisateurs sur ETS-1825 RYOBI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie à onglet au format PDF gratuitement ! Retrouvez votre notice ETS-1825 - RYOBI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ETS-1825 de la marque RYOBI.
MODE D'EMPLOI ETS-1825 RYOBI
Il est indispensable que vous lisiez les instructions contenues dans ce manuel avant le montage et la mise en service de l'appareil.
Important!
POUR TRAVAILIER EN TOUTE SECURITE, IL EST INDISPENSABLE DE BIEN LIRE ET DE BIEN COMPRENDRE LE PRESENT MANUEL D'UTILISATION AVANT D'UTILISER VOTRE OUTIL. Prenze connaissance des applications de l'outil et de ses limites, ainsi que des risques potentiels qui lui sont spécifiques. ASSUREZ-VOUS QUE LES PROTEGE-LAME SONT TOUJOURS EN PLACE et en etat de marche. BRANCHEZ VOS OUTILS À DES PRISES DE TERRE. Si votre outil est équipé d'une fiche à trois broches, branche-les dans une prise électrique à trois troughs. Si vous utilisez un adaptateur pour brancher l'outil sur une prise à deux troughs, veillez à ce que la cosse de l'adaptateur soit reliée à la terre. Ne tentez jamais de-retirer la troisième broche de la fiche. RETIREZ LES CLÉS DE SERRAGE. Prenez l'habitude de vérifier que les clés de serrage ont été retirees de l'outil avant de lemettre en marche. VEILLEZ A CE QUE VOTRE ESPACE DE TRAVAIL SOIT PROPRE. Les espaces ou les établis encombres sont propices aux accidents. ÉVITEZ LES ENVIRONNEMENTS À RISQUES. N'utilise pas toute outil électricque dans des écroyts humides ou mouillés et ne l'exposez bien à la pluie. Veillez à maintainir votre espace de travail bien éclairé. MAINTENEZ ENFANTS ET VISITEURS À L'ÉCART. Les enfants et les visiteurs doivent rester à bonnde distance de la zone de travail. ASSUREZ-VOUS QUE VOTRE ATELIER NE PRESENTE AUCUN DANGER POUR LES ENFANTS en utilisant des cadenas et des interrupteurs généraux. NE FORCEZ PAS VOTRE OUTIL. Notre outil sera plus efficace et plus sur si vous l'utilise au régime pour lequel il a ete concu. UTILISEZ L'OUTIL APPROPRIÉ. Ne forcez pas un outil ou un accessoire pour réaliser des travaux pour lesquels il n'a pas été concu. PORTEZ DES VÉTEMENTS ADEQUATS. Ne portez pas de vêtements amples, gants, cravates, bagues, bracelets ou autres bijoux qui pourrait se coincer dans les parties mobiles. Il est recommendé de porter des chaussures antidérapantes. Si vous avez les cheveux longs, voirlez à les protégger en les couvrant.
PORTEZ TOUJOURS UN EQUIPEMENT DE PROTECTION ADEQUAT: (1) des lunettes de protection, (2) des protections auditives, (3) un masque anti-poussière, (4) des gants lorsque vous manipuez des lames ou des materiaux rugieux. Il est fortement recommendé de transporter les lames dans un étui chaque fois que c'est possible. VEILLEZ À MAINTENIR EN PLACE LA PIECE À USINER. Utilisez si possible des serre-joints ou un étau pour fixer la pierce à usiner. C'est plus sur que d'utiliser votre main; de plus, vous pourrez ainsi tener l'outil à deux mains. VEILLEZ À TOUJOURS CONSERVER VOTRE ÉQUILIBRE. Prenez bien appui sur vos jambes et ne tendez pas le bras trop loin. VEILLEZ A MAINTENIR VOS OUTILS EN BON ETAT. Pour deICIeilleurs résultats et une sccurite optimale, voirz a ce que vos outils soit always aiguises et propres. Lubrifiez et changez les accessoires selon les instructions. DEBRANCHEZ LES OUTILS avant entretien ou avant de changer des accessoires tels que des lames, embouts, fraises, etc. UTILISZE LES ACCESSOIRES RECOMMANDÉS. L'utilisation d'accessoires inadaptés peut entrainer des risques de blessures corporelles graves. ÉVITEZ TOUT DEMARRAGE INVOLONTAIRE. Assurez-vous que l'interrupteur est en position "arrêt" avant de brancher l'outil. NE MONTEZ JAMAIS SUR L'OUTIL. Vous risque de vous blesser gravement si l'outil bascule ou si vous touchez involontairement la lame. VÉRIFIEZ QU'AUCUNE PIECE N'EST ENDOMMAGEE. Avant de continuer à utiliser votre outil, vérifie qu'une piece ou un accessoire endomagé pourrait continuer à fonctionner ou à replir sa fonction. Contrôlez l'alignement des pieces mobiles. Vérifiez qu'aucune piece n'est cassée. Contrôlez le montage et tout autre élément pouvant affecter le fonctionnement de l'util. Un protège-lame ou tout autre élément endomagé doit être réparé ou replacé par un Centre Service Agréé Ryobi. SENS D'AVANCEMENT: faites toujours avancer la piece à usiner dans le sens opposé au sens de rotation de la lame. NE VOUS ÉLOIGNEZ JAMAIS DE L'OUTIL LORSQU'IL EST EN MARCHE. ÉTEIGNEZ-LE. Ne vous éloignez pas de l'outil avant qu'il ne soit complètement arrêté.

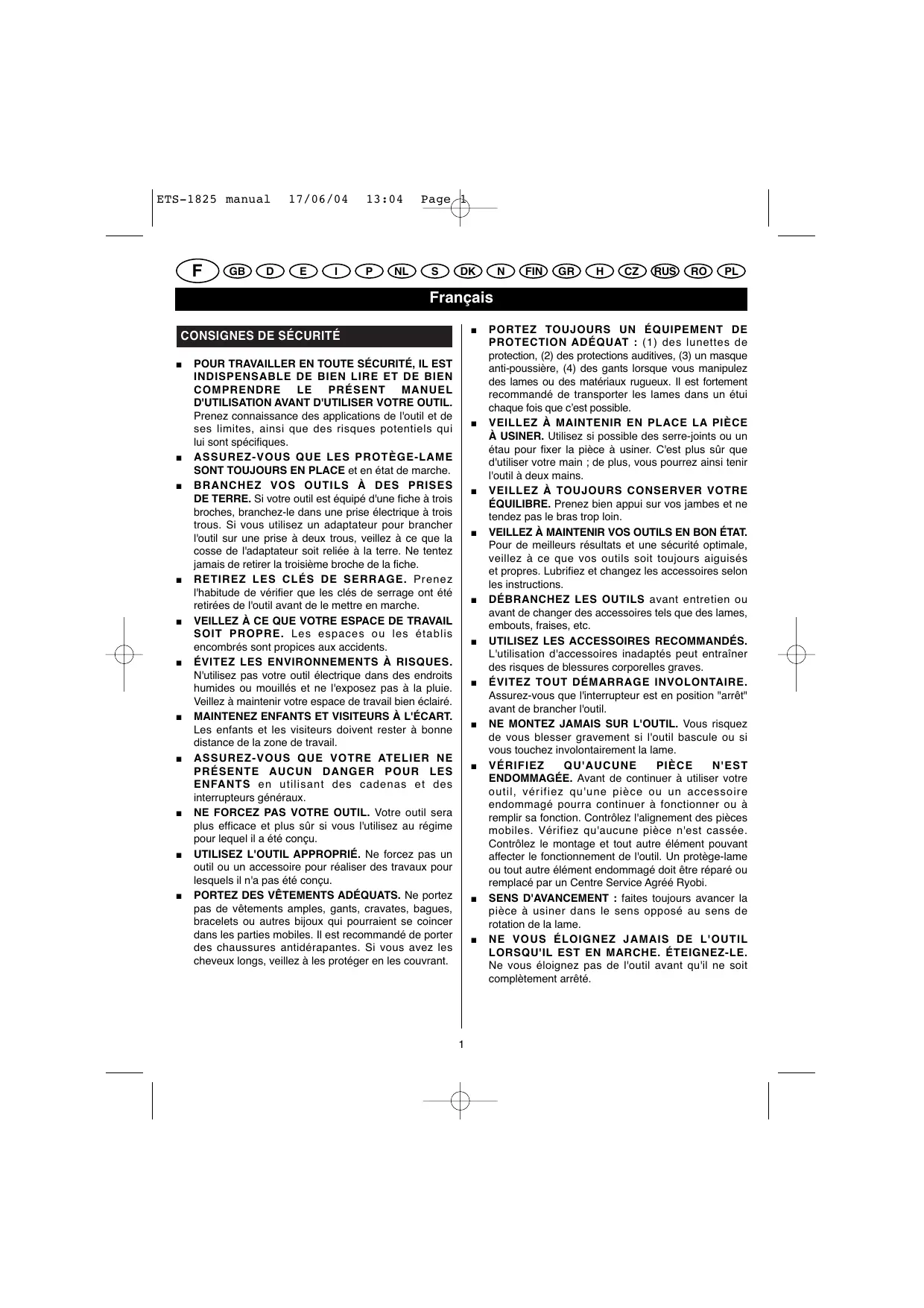

Consignes de sécurité
ALCOOL, MÉDICAMENTS ET DROGUES. N'utilisez pas votre outil si vous êtes sous l'emprise de l'alcool ou de drogues, ou si vous prenez des médicaments. ASSUREZ-VOUS QUE VOTRE OUTIL EST DÉBRANCHÉ avant de monter le moteur ou de le brancher.
Avertissement
La sciure de certains bois ou produits dérivés du bois peut nuire à votre santé. Veillez à toujours utiliser notre outil dans des endroits bien aérés et à utiliser un système d'aspiration de la poussière ajustat. Utilisez tous les ce type de système lorsque vous sciez du bois.
Avertissement
Lors de l'utilisation d'outils électriques, il est indispensable de suivre les consignes de sécurité de base pour réduire les risques d'incendies, de chocs électriques et de blessures corporelles. Veuillez tirer toutes les consignes de sécurité avant d'utiliser cet outil. Conservez le présent manuel d'utilisation.
Utilisez TOUJOURS le protège-lame et le couteau diviseur lors de toutes les opérations de coupe directe. Lors d'une opération de coupe directe, la lame traverse entièrement la pièce à usiner, que ce soit un désignage ou une coupe transversale. Tenez TOUJOURS fermement la pièce à usiner contre le guide de coupe d'onglet ou le guide de coupe parallèle. Utilisez TOUJOURS le pouvoir pour effectuer des coupes parallèles dans des pièces étroites. Reportez-vous aux instructions du présent manuel concernant les coupes parallèles pour connaître les détails de l'utilisation du pouvoir. N'effectuez JAMAIS de coupe à main levée, c'est-à-dire en utilisant votre main pour maintenir ou guider la pièce à usiner. Utilisez toujours soit le guide de coupe parallèle, soit le guide de coupe d'onglet pour maintenir en place la pièce à usiner et la guider. Ne vous placez JAMAIS, complètement ou en partie, sur la trajectoire de coupe de la lame. Maintenez vos mains éloignées de la lame. Ne passez JAMAIS vos mains derrière ou par-dessus la lame pour quelque raison que ce soit.
RETIREZ le guide de coupe parallèle lorsque vous effectuez des coupes transversales. N'utilisez JAMAIS le guide de coupe parallèle comme guide de coupe lorsque vous effectuez des coupes transversales. SENS D'AVANCEMENT : faites toujours avancer la pièce à usiner dans le sens opposé au sens de rotation de la lame. N'essayez JAMAIS de dégager une lame bloquée avant d'avoir ARRÊTÉ votre scie. En cas de blocage de la lame, placez immédiatement l'interrupteur sur "arrêt" afin d'éviter d'endommager le moteur. SOUTENEZ correctement les pièces à usiner très grandes ou très larges en installant les dispositifs adaptés à l'arrière ou sur les côtés de la scie sur table. ÉVITEZ LES RISQUES DE REBOND (projection de la pièce à usiner vers l'utilisateur):
(1) Assurez-vous que la lame est aiguisée. (2) Vérifiez que le guide de coupe parallèle est parallèle à la lame. (3) Veillez à ce que le couteau diviseur et le protégelame soient en place avant toute utilisation. (4) Ne relâchez pas la pièce à usiner avant qu'elle soit complètement passée à travers la lame. (5) N'effectuez pas de coupes parallèles lorsque la pièce à usiner est large ou gauche ou si elle n'a pas de bord droit que vous pourrez placer contre la butée.
ÉVITEZ les utilisations et les positions compliquées, susceptibles d'amener vos mains à glisser soudainement en direction de la lame. N'utilisez JAMAIS de solvants pour nettoyer les pièces en plastique. La plupart des plastiques risquent d'être endommagés par les solvants disponibles dans le commerce. Utilisez uniquement un chiffon doux et humide pour nettoyer les pièces en plastique. Montez TOUJOURS la scie sur un support avant d'effectuer une coupe. Ne sciez JAMAIS de métaux ou de matériaux pouvant générer des sciures dangereuses. Veillez à ce que votre espace de travail soit TOUJOURS bien aéré. Évacuez régulièrement la poussière. Retirerez la sciure logée à l'intérieur de la scie pour éviter les risques d'incendie. N'utilisez pas de lames de scie endommagées ou déformées. - Remplacez le pare-éclats amovible lorsque celui-ci est usé. Utilisez uniquement les lames de scie recommandées par le fabricant.
Avertissement
Le couteau diviseur ne doit pas être plus épais que la denture, ni plus fin que l'épaisseur de la lame.
Assurez-vous que la lame de scie est adaptée au matériel à couper. La vitesse maximale de la lame utilisée ne doit pas être inférieure à la vitesse maximale de rotation de la scie et doit être adaptée au matériel à couper. N'utilisez pas de lames en acier rapide. Utilisez votre scie sur table uniquement pour couper du bois et des produits de même type. Utilisez le pouvoir pour faire avancer la pierce à usiner à travers la lame. Veillez à ranger le pouvoir avec votre scie lorsque vous ne l'utilisez pas. Utilisez un système d'aspiration de la poussière lorsque vous effectuez des coupes. - Rangez les outils dont vous ne vous servez pas. Lorsqu'ils ne sont pas utilisés, les outils doivent être rangés dans un endroit sec fermé à clé, hors de portée des enfants. - Installez un système d'aspiration de la poussière. Si votre outil est livré avec un aspirateur/collecteur de poussière, veillez à ce que celui-ci soit correctement installé et utilisé. Veillez à prendre le cordon d'alimentation en bon état. Ne tirez pas sur le cordon pour le débrancher de la prise. Veillez à prendre le cordon d'alimentation éloigné de toute source de chaleur, d'huile et de tout objet tranchant. Restez vigilant. Regardez bien ce que vous faites, faites preuve de bon sens et n'utilisez pas votre outil lorsque vous êtes fatigué. - Inspectez régulièrement le cordon d'alimentation et, s'il est endommagé, faites-le réparer par un Centre Service Agré Ryobi. Vérifiez régulièrement l'état des rallonges et remplacez-les si elles sont endommagées. - Faites réparer votre outil par un technicien qualifié. Cet outil électrique est conforme aux règles de sécurité en vigueur. Les réparations doivent être effectuées par un technicien qualifié et avec des pièces de rechange d'origine. Le non-respect de cette consigne risquerait de mettre l'utilisateur en danger. Utilisez des rallonges d'extérieur. Lorsque vous travaillerez à l'extérieur, utilisez uniquement des rallonges conçues pour une utilisation à l'extérieur.
Profondeur max. de coupe à
90 mm
Profondeur max. de coupe à
62 mm
Description
- RALLONGDE TABLE
- GUIDE DE COUPE PARALLELE
- BUTÉE AUXILIAIRE
- PROTEGE-LAME
- COUTEAU DIVISEUR
- GUIDE DE COUPE D'ONGLET
- SUPPORT EXTENSIBLE
- TABLE
- BUTOIRS
- POUSSOIR
- BASE
- INTERRUPEUR
- LEVIER DE BLOCAGE DE LA LAME
- PIÉTEMENT
(MONTÉE / DESCENTE / INCLINAISON)
- RAIL DE GUIDAGE AVANT
- MANETTE DE BLOCAGE DU GUIDE DE COUPE PARALLELE
- POIGNEE DE MAINTIEN
- INDICATEUR DU GUIDE DE COUPE PARALLELE
- COMPARTIMENT DE RANGEMENT DES
Accessions
- PIED RÉGLABLE
- LEVIER DE BLOCAGE DES PIEDS
- COULISSES
- VIS
- ENJOLIVEURS
- RONDELLES
- ROULETTES
- VIS À ÉPAULEMENT
- VIS AVEC RONDELL
- VIS BOUTON
- ÉCROUS
- CLE DE SERVICE HEXAGONALE
- LAME
- CLÉ
- RAIL DE GUIDAGE ARRIÈRE
- CROCHET ARRIÈRE
Description
- VIS DE RÉGLAGE DE LA LAME À 90°
- VIS DE RÉGLAGE DE LA LAME À 45°
- PARE-ÉCLATS
- RAINURE DU GUIDE DE COUPE D'ONGLET
- VIS DE SERRAGE
Montage
Sortez la base de la scie sur table, les pièces et les accessoires de leur emballage. Vérifiez qu'aucun élément figurant sur la liste des accessoires ou sur les illustrations ne manque.
Montage des roulettes et des enjoliveurs
Retirez les éléments suivants de leur emballage :
- 2 roulettes (27) - 2 enjoliveurs (25) - 4 rondelles (26) - 2 vis à épaulement (28)
- Placez le côté droit de la scie sur table sur le sol. Insérez un tournevis ou un grand clou dans le trou au centre de l'essieu afin de fixer ce dernier (Fig. 3-1). Desserrez les vis situées de chaque côté de l'essieu à l'aide de la société de service en les tournant vers la gauche.
Remarque : pour éviter que l'essieu ne sorte des fentes de la table de scie, ne retirez pas les deux vis en même temps.
- Placez une roulette et deux rondelles sur la vis à épaulement en respectant l'ordre suivant : rondelle, roulette, rondelle. Insérez l'ensemble vis à épaulement - roulette - rondelles dans l'essieu, puis serrez fermement (Fig. 3-2).
- Placez un enjoliveur dans la partie creuse de la roulette et tapez légèrement sur l'enjoliveur pour le fixer.
Remarque: conservez les petites vis que vous avez retirées de l'essieu afin de pouvoir les réutiliser si jamais vous retirez les roulettes. Pour travailler en toute sécurité, vérifiez qu'il y a bien des vis de chaque côté de l'essieu pour le maintenir.
Montage des butoirs (9) (fig. 3-3)
Placez le côté droit de la scie sur table sur le sol. Fixez les butoirs en serrant fermement les vis correspondantes.
Montage du support extensible (7)
Retirez le support extensible du carton d'emballage et assurez-vous que vous avez toutes les pièces et accessoires figurant sur la liste des accessoires.
- Insérez une coulisse (23) dans chaque patte de fixation, en vous assurant que le trou pour la vis est dirigé vers l'extérieur. ■ Insérez une vis dans chaque coulisse (Fig. 4-1).
- Placez le support extensible sur les coulisses et fixez-le à l'aide des vis (24) et rondelles (Fig. 4-2).
Installation du GUIDE de COUPE parallele (2) (fig. 6)
Pour installer le guide de coupe parallèle, place le crochet arrière (36) du guide sur le rail de guidage arrière (35) et fixez-le en place en tirant légèrement dessus. Baissez la partie avant du guide de coupe parallèle pour l'amener sur le rail de guidage avant (16). Vérifie que le guide de coupe parallèle glisse facilement. Baissez la manette de blocage du guide de coupe parallèle (17) pour aligner automatiquement le guide et le maintenir en place.
Pour rabattre les PIEDS (14) (fig. 5-1)
- En vous tenant d'un côté de la scie sur table, attrapez la poignée de maintien (18) avec votre main droite [étape 1]. Inclinez la scie sur table vers la gauche et saisissez l'extrémité d'un pied avec votre main droite [2]. Posez délicatement la scie sur table sur son côté [3]. En tenant toujours le pied avec votre main droite, débloquez le levier de blocage des pieds avec votre main gauche [4].
- Vous pouvez alors baisser le piètement de la scie pour amener les pieds vers le sol [5].
- Placez votre main gauche à proximité des butoirs [6] et levez les pieds de la table avec votre main droite jusqu'à ce qu'ils se rabattent contre la table [7].
Pour deplier les PIEDS (fig. 5-2)
En vous tenant d'un côté de la scie sur table, tirez le levier de blocage des pieds vers vous avec votre main gauche [1]. - Vous pouvez alors déplier le piètement de la scie et amener les pieds vers le sol [2]. - Attrapez un pied avec votre main droite [3]. Levez le piètement avec votre main droite jusqu'à ce qu'il soit bloqué en position dépliée [4]. Tenez fermement la poignée de maintien avec votre main gauche et le pied avec votre main droite [5].
Montage
Baissez les pieds vers le sol avec votre main droite [6] et tirez dans la même direction la poignée de maintien avec votre main droite jusqu'à ce que la scie sur table soit posée sur le sol [7].
GUIDE de COUPE d'onglet (6)
La scie sur table est livrée avec le guide de coupe d'onglet déjà monté. Si un réglage est nécessaire, alignez les encoches de la partie en plastique du guide avec les encoches du support aluminium et maintenez l'ensemble à l'aide de boulons. Les encoches de la partie en plastique permettent à l'utilisateur de déplacer celle-ci de 12mm vers la droite ou vers la gauche.
Montage de la BUTE auxiliaire (3)
Pour monter la butée auxiliaire, vous avez besoin des pièces suivantes : butée auxiliaire, écrou hexagonal (31), vis bouton (30). - Insérez une vis bouton dans le trou situé sur le guide de coupe parallèle. Vissez l'écrou hexagonal sur la vis en le tournant d'un ou deux tours. Suivez la même procédure pour les deux autres vis et écrous (Fig. 7-1). Faites glisser la butée auxiliaire au-dessus des écrous (Fig. 7-2). - Installez l'ensemble sur la table. Alignez la butée auxiliaire avec la lame puis serrez les trois vis bouton (Fig. 7-3).
Remarque : lorsque vous fixez la butée auxiliaire sur le guide de coupe parallèle, il peut s'avérer nécessaire de régler les écrous hexagonaux du guide de coupe parallèle pour que la butée auxiliaire coulisse facilement sur les rails de guidage.
Avertissement
N'EXPOSEZ PAS VOTRE OUTIL À LA PLUIE ET NE L'UTILISEZ PAS DANS DES ENDROITS HUMIDES.
Si la fiche n'est pas adaptée à la prise, ne la modifie pas mais faites installer une prise adaptée par un technicien qualifié.
Un cordon d'alimentation endommagé ou usé doit être remplacé ou réparé immédiatement.
Mise en MARCHE et ARRET de la SCIE
Un interrupteur magnétique (12) est situé sur la partie avant gauche de la base (11) de la table. Pour mettre la scie en marche, soulevez le couvercle où est situé l'arrêt coup de poing (gros bouton ROUGE) pour débloquer le système de verrouillage et pour avoir accès à l'interrupteur marche/arrêt.
Appuyez sur le bouton I pour mettre en marche la scie et sur le bouton O pour l'arrêter. En cas d'urgence, appuyez fortement sur l'arrêt coup de poing pour arrêter la scie, ce qui bloque le couvercle.
Montée / descente de la LAME
La manette de réglage de la lame (15) permet de faire monter et descendre la lame (33) (Fig. 8). Déplacez-la vers la droite pour faire descendre la lame et vers la gauche pour la faire monter.
Avertissement
LE LEVIER DE BLOCAGE DE LA LAME (13) DOIT ETRE BLOQUÉ PENDANT TOUTES LES OPÉRATIONS DE COUPE.
Inclinaison de la LAME
Desserrez le levier de blocage de la lame (13) et tournez la manette de réglage de la lame (15) jusqu'à ce que la lame soit à l'angle désiré, puis resserrez le levier.
Fonctionnement et réglages du GUIDE de COUPE d'onglet
Lors d'une coupe transversale droite (lame à plat par rapport à la table), le guide de coupe d'onglet peut être utilisé dans l'une ou l'autre des rainures de la table. Lors de coupes transversales en biais (lame inclinée), utilisez le guide de coupe d'onglet uniquement dans la rainure droite de la table, la lame étant inclinée de façon à ne pas entrer en contact avec le guide de coupe d'onglet ou vos mains.
Ajustement des pre-réglages angulaires à 45 ou (fig. 9)
Votre scie comprend des pré-réglages angulaires vous permettant de positionner rapidement et précisément la lame à et par rapport à la table. Suivez les instructions suivantes pour ajuster les pré-réglages angulaires:
DEBRANCHEZ LA SCIE. Montez la lame à sa hauteur maximale.
Fonctionnement et réglages
Desserrez le levier de blocage de la lame (13) et mettez la lame à. - Placez une équerre combinée sur la table, avec un côté contre la lame. Vérifiez que la lame est perpendiculaire à la table. Si ce n'est pas le cas, desserrez la vis de réglage de la lame à (37) de quelques tours puis inclinez la lame jusqu'à ce qu'elle soit à par rapport à la table. Bloquez ensuite le levier de blocage de la lame et serrez la vis et l'écrou. Desserrez le levier de blocage de la lame (13) et mettez la lame à. - Placez une équerre combinée sur la table, avec un côté contre la lame. Vérifiez que la lame est perpendiculaire à la table. Si ce n'est pas le cas, ajustez la vis de réglage de la lame à (38) pour que la lame soit correctement positionnée.
Retrait de la LAME (fig. 10)
Utilisez les deux clés (34) fournies avec la scie pour remplacer la lame.
Avertissement débranchez-vous
Débranchez chez vous et assurez-vous que le protège-lame est bien installé et qu'il fonctionne correctement afin d'éviter les risques de blessures corporelles graves.
Relevez le protège-lame (4). Retirez les vis du pare-éclats (39) puis retirez le pare-éclats. Montez la lame à sa hauteur maximale en déplaçant la manette réglage de la lame (15) vers la gauche. - Placez l'extrémité ouverte de la petite clé dans la fente située derrière la lame. La clé s'insère au-dessus des deux méplats de l'arbre (de lame). - Placez la grande clé sur l'écrou de l'arbre. Retirez l'écrou en tournant la clé vers la gauche, en gardant garde à ne pas approcher vos doigts de la lame. Remarque: L'écrou de l'arbre a un pas de vis à droite. Retirez la rondelle de lame extérieure de l'arbre puis retirez la lame. Assurez-vous que la rondelle de lame intérieure et les deux entreprises sont bien serrées contre l'épaulement de l'arbre. - Mettez en place une nouvelle lame. Vérifiez que les dents de la lame sont dirigeées vers l'avant, en direction de la pierre à usiner.
- Remettez en place la rondelle extérieure et l'écrou de l'arbre en les alignant avec les méplats de l'arbre. Serrez l'écrou en le tournant vers la droite. Remarque: Veillez à ne pas endommager le filetage de l'écrou de l'arbre. Ne serrez pas trop fort. Faites tourner la lame à la main pour vous assurer qu'elle tourne librement.
- Contrôlez le couteau diviseur (5) et effectuez des réglages si nécessaire (Fig. 11-2).
- Descendez la lame, remettez le pare-éclats en place puis fixez-le à l'aide des vis correspondantes.
Contrôle, remplacement ou réglage du protege-lame (fig. 11-1 - 11-2)
Le couteau diviseur peut être monté entre plusieurs cales qui peuvent être déplacées en fonction de la distance à laquelle vous souhaitez installer le diviseur derrière la lame. Insérez deux vis et deux écrous hexagonaux dans les trous des cales pour fixer le couteau diviseur en place.
Pour éviter les démarrages involontaires risquant de provoquer des blessures corporelles graves, arrêtez votre scie et débranchez-la avant d'intervenir dessus.
Descendez la lame de scie. Retirez le pare-éclats. Montez la lame en déplaçant la manette de réglage de la lame vers la gauche ou descendez la lame en déplaçant la manette vers la droite. - Relevez le protège-lame et assurez-vous que le couteau diviseur est à 3 - 5 mm des extrémités des dents de la lame (Fig. 11-2). Vérifiez ensuite que le couteau diviseur est centré par rapport à la largeur de la lame. Si ce n'est pas le cas, suivez les instructions suivantes : - Placez la scie sur un pré-réglage angulaire en tournant la manette de réglage de la lame vers la droite. Tournez lentement la manette jusqu'à ce que l'indicateur d'onglet soit sur le pré-réglage. Bloquez le levier de blocage de la lame tout en maintenant la manette de réglage de la lame. Retirez les deux écrous situés à la base du couteau diviseur à l'aide du côté avec trou de la clé. Retirrez l'ensemble couteau diviseur/protège-lame. Replacez le couteau diviseur entre les cales de façon à ce qu'il soit correctement centré.
Avertissement
Alignez correctement le couteau diviseur. Un mauvais alignement du couteau diviseur peut entraîner un blocage de la lame et augmente les risques de rebond.
- Ajustez le couteau diviseur sur les vis afin de pouvoir le placer à une distance comprise entre 3 et 5 mm (Fig. 11-2) des extrémités des dents de la lame. Remettez les écrous en place et serrez-les.
- Placez la lame à l'angle et à la hauteur désirés. Descendez la lame, remettez le pare-éclats en place puis fixez-le à l'aide des vis correspondantes.
Utilisation de l'échelle
Voussouvezutiliser l'echelle pour placer le guide de coupe parallele a la distance que vous souhaitez, de 0a686mmadroite et 0a171mma gauche de la lame. Suivez les instructions suivantes pour regler I'indicateur par rapport a la lame et a l'echelle. Place la lame en position (completement relevee) (Fig.12).
Desserrez le guide de coupe parallèle en levant la manette de blocage du guide de coupe parallèle. - Installez le guide de coupe parallèle à 50 mm des dents de la lame à l'aide d'une équerre. Desserrez la vis qui maintient l'indicateur de l'échelle. - Déplacez l'indicateur sur l'échelle du rail de guidage avant jusqu'à ce qu'il soit aligné avec le repère 50 mm. Vérifiez que le guide de coupe parallèle est bien perpendiculaire par rapport aux rails de guidage avant et arrière. - Resserrez la vis de l'indicateur et vérifiez sur l'indicateur la distance et la position du guide de coupe parallèle par rapport à la lame.
Avertissement
La lame tourne par inertie pendant quelques instants après l'arrêt de l'outil. N'approchez jamais vos mains de la lame : vous risqueriez de vous blesser gravement.
Installation de la LAME parallelement a la rainure du GUIDE de COUPE d'onglet (fig. 13 1-3)
Ne desserrez aucune vis avant d'avoir vérifié à l'aide d'une équerre et effectué une coupe de test pour vous assurer que des réglages sont nécessaires, la lame n'était pas parallèle à la rainure du guide de coupe d'onglet. Une fois les vis desserrées, effectuez les réglages suivants:
Avertissement
La lame doit être parallèle à la rainure du guide de coupe d'onglet (40) afin que la pièce de bois ne se coince pas, ce qui pourrait provoquer un rebond. Le non-respect de cette consigne peut entrainer des blessures corporelles graves.
- Relevez le protège-lame. Montez la lame à sa hauteur maximale en déplaçant la manette de réglage de la lame.
- Marquez un repère sur l'une des dents du devant de la lame. Placez une équerre combinée contre la rainure du guide de coupe d'onglet et mesurez la distance entre la lame et la rainure du guide de coupe d'onglet. Tournez la lame de façon à ce que la dent repérée se retrouve à l'arrière.
- Déplacez l'équerre combinée vers l'arrière de la lame et mesurez à nouveau la distance entre la lame et la rainure du guide de coupe d'onglet. Si les deux mesures sont identiques, la lame et la rainure du guide de coupe d'onglet sont parallèles. Si les mesures sont différentes, desserrez les vis situées à l'arrière de la table à l'aide d'une clé hexagonale de 4 mm. Si la partie arrière de la lame est trop éloignée de la rainure du guide de coupe d'onglet, placez un morceau de bois du côté gauche de la lame et poussez-le contre la lame jusqu'à ce que celle-ci soit parallèle à la rainure du guide de coupe d'onglet. Resserrez les vis. Si la partie arrière de la lame est trop près de la rainure du guide de coupe d'onglet, placez un morceau de bois du côté droit de la lame et poussez-le contre la lame jusqu'à ce que celle-ci soit parallèle à la rainure du guide de coupe d'onglet. Resserrez les vis.
Avertissement
Pour réduire les risques de blessures provoquées par un rebond, alignez le guide de coupe parallèle et la lame en respectant les instructions de réglage de la lame. Contrôlez toujours que le guide de coupe parallèle est parallèle à la lame avant de commencer une coupe.
Utilisation du support extensible
Le support extensible coulissant permet de soutenir les longues pièces à usiner. Tenez-vous derrière la scie après avoir vérifié qu'elle est en position "arrêt".
Fonctionnement
Saisissez le support extensible et tirez-le jusqu'à ce qu'il soit complètement sorti.
Mise en GARDE
Les pièces de plus de 900 mm de long risquent de tomber de la table une fois la coupe terminée. Utilisez des soutiens supplémentaires tels que des chevalets ou des servantes pour soutenir les longues pièces.
Utilisation de la rallynge de TABLE (1)
- La rallonge de table permet d'agrandir la largeur de la table afin de soutenir les larges pièces à usiner. Placez le guide de coupe parallèle à.... mm. Desserrez les molettes de blocage de la rallonge situées en dessous de la rallonge coulissante en les tournant vers la gauche.
- Bloquez le guide de coupe parallèle sur... mm et utilisez l'échelle de la rallonge pour les coupes de... mm à... mm. Saisissez la rallonge de table coulissante et tirez-la vers l'extérieur. Resserrez les molettes de blocage.
COUPES les plus courantes
Les coupes de base comprennent les désignations et les coupes transversales, ainsi qu'un certain nombre d'opérations élémentaires. L'utilisation d'outils électriques entraîne un certain nombre de dangers propres à leur fonctionnement. Pour réduire les risques de blessures corporelles graves, veuillez lire et respecter les consignes de sécurité et les instructions du présent manuel d'utilisation. Le non-respect des consignes de sécurité peut entraîner des blessures corporelles graves. Les informations représentées ci-après décrivent la manière de réaliser en toute sécurité les coupes les plus courantes.
COUPES transversales
Utilisez toujours le guide de coupe d'onglet pour soutenir la pièce à usiner et la guider lorsque vous effectuez une coupe transversale.
Placez la pièce à usiner contre le guide de coupe d'onglet et avancez le guide et la pièce en direction de la lame. Le guide de coupe d'onglet peut être utilisé sur l'une ou l'autre des rainures de la table. Lors de coupes en biais (lame inclinée), utilisez la rainure de table qui vous permettra d'installer le guide sans que celui-ci ne gêne vos mains ou le protège-lame lors de la coupe. Le protège-lame doit toujours être utilisé.
Commencez doucement la coupe en tenant fermement la pièce à usiner contre le guide de coupe d'onglet et la table. L'une des règles fondamentales de l'utilisation d'une scie est de ne jamais toucher ou retenir une pièce à usiner qui n'est pas maintenue. Tenez la partie de la pièce qui est maintenue et non celle qui est coupée. Faites avancer de façon continue la pièce à usiner et le guide de coupe d'onglet vers la lame jusqu'à ce que la pièce soit coupée en deux puis repositionnez le guide de coupe d'onglet à la position de départ. Avant de retirer la pièce à usiner, faites-la légèrement bouger latéralement afin qu'elle se désengage de la lame.
Ne saississez jamais une pièce de bois étroite qui n'est pas maintenue si la scie est en marche. Un utilisateur avisé ne touche jamais une pièce de moins de 30 cm.
Avertissement
N'UTILISZE JAMAIS LE GUIDE DE COUPE PARALLELE COMME GUIDE DE COUPE LORSQUE VOUS EFFECTUEZ DES COUPES TRANVERSALES.
Pour plus de facilité et de sécurité, le guide de coupe d'onglet peut être fixé à une butée auxiliaire. Placez la butée auxiliaire à l'avant du guide de coupe d'onglet en insérant deux vis à bois dans les trous prévus à cet effet du guide de coupe d'onglet et de la butée.
COUPES Paralleles
Une coupe parallèle consiste à couper la pièce à usiner le long du fil du bois, ou dans le sens de la longueur, le guide de coupe parallèle servant à soutenir la pièce à usiner et à la guider. La pièce à usiner doit reposer à plat sur la table, avec un bord contre le guide de coupe parallèle. Le protège-lame doit toujours être utilisé.
Mettez votre scie en marche et avancez la pièce à usiner en direction de la lame, en la maintenant contre le guide. Ne vous tenez jamais dans la trajectoire de la lame. Tenez la pièce à usiner à deux mains contre le guide de coupe et faites-la avancer en direction de la lame. Ensuite, la pièce à usiner peut être dirigée d'une seule main vers la lame. Une fois la coupe terminée, soit la pièce à usiner se soulève légèrement et reste sur la table car elle est bloquée par la partie arrière du protège-lame, soit elle tombe par terre. Ne touchez jamais la pièce coupée si la lame ne s'est pas arrêtée de tourner (à moins que la pièce ne soit suffisamment grande pour pouvoir la retirer en toute sécurité). Lorsque vous effectuez une coupe parallèle dans une pièce de plus de 900 mm, utilisez un dispositif de soutien à l'arête de la scie pour éviter que la pièce à usiner ne tombe de la table.
Ce produit Ryobi est garanti contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date faisant fiou sur l'original de la facture établie par le revendeur à l'utilisateur final.
Les déteriorations provoquées par l'usure normale, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie, de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs, etc.
En cas de mauvais fonctionnement au cours de la période de garantie, veillez envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agré Ryobi le plus proche de chez vous. Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.
Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants:
98/37/EC, 89/336/EEC, EN50144, EN55014, EN61000
Niveau de pression acoustique 97.8 dB(A)
Niveau de puissance acoustique 110.8 dB(A)
