MODE D'EMPLOI SVH72XF1 SAUTER

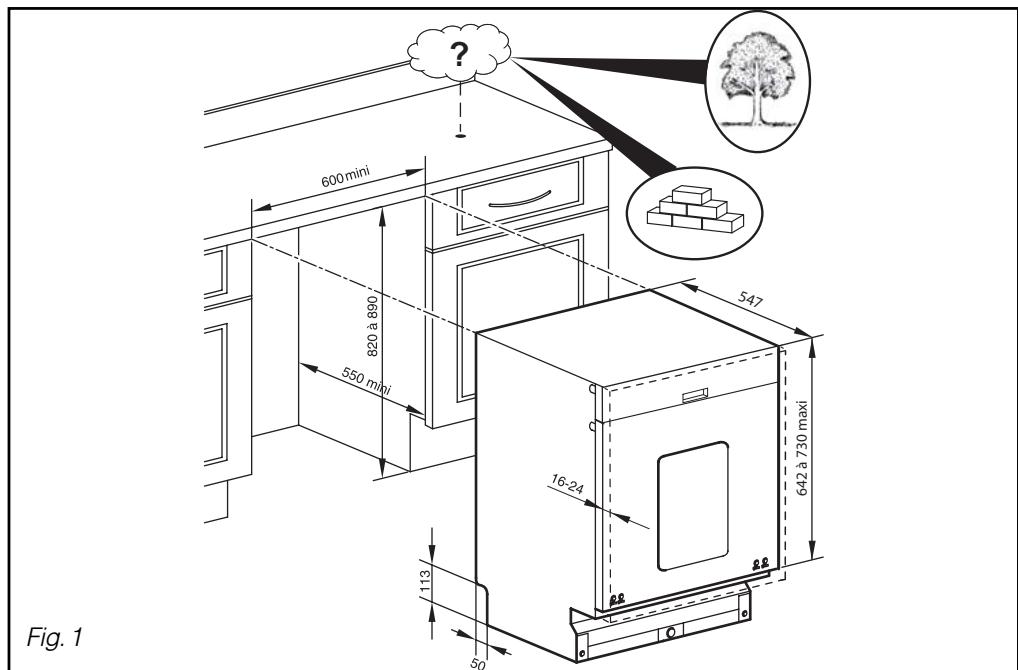

• Dimensions d'encastrement 04
  Inventaire des pieces livrées 04
  Raccordement à l'eau 05
  Evacuation des eaux usées 06
  Raccordement electrique 07
• Encastrement dans la niche 08
• Mise à niveau par le réglage des pieds 08
  Montage du panneau de porte (Habillage un seul tenant) 09
  Montage du panneau de porte (Habillage en deux parties) 10
  Appareil encastré sous une table de cuisson 12
  Fixation dans la niche 11
• Joints phoniques 11
• Equilibrage de la porte (droite et gauche) 11
  Remontage de la plinthe 12
  Tableau pour découpe de la plinthe 12

Important :

Lors de l'encastrement, utilisez le schéma d'installation joint.

Important :

Veuillez dire attentivement ce guide d'installation afin de respecter les consignes de en place et de montage de votre apparéil.

Conseil :

1, Ce guide d'installation est valable pour plusieurs modèles. De légères différences et détails et d'équipements peuvent apparaître entre votre apparéil et les descriptions mentionées.

FR 1/ CONSIGNES DE SECURITE

- AVERTISSEMENTS IMPORTANTS

Important :

!35Après déballage, vérifie que votre apparéil n'ait pas subi de dégats pendant le transport. Ne branchez jamais un apparéil endommagé. Si votre apparéil est endommagé, adressez-vous à votre revendeur.

Danger:

Dans le cas d'un mauvais fonctionnement de l'appareil, débranchez l'appareil (retirez la prise) ou coupez le circuit concerné et fermez le robinet d'arrivée d'eau. Prenez contact avec notre service après-vente.

Important :

Tous les travaux électriques et hydrauliques nécessaires à l'installation de l'appareil doivent être réalisés par unElectricien et un plombier qualifiés.

• Assurez-vous après avoir installé votre apparéil, que celui-ci ne repose pas sur le cable d'alimentation ou sur les tuyaux d'arrivée et de vidange des eaux.
• Pendant toute l'installation, l'appareil doit être maintainu débranché du secteur.
• Vérifiez que le circuit de mise à la terre de votre installation électrique est conforme à la règlementation en vigueur.
• Les données de branchement électrique indiquées sur la plaque signalétique de votre apparéil et celles du secteur doivent correspond.

Important :

Pour votre sécurité ne laissez pas la porte de votre lave-vaiselle entièrement ouverte après utilisation.

Au cas où l'installation de votre lave-vaiselle se fait sur un sol moquette, veilles à régler les pieds afin de laisser un espace d'aération sous l'appareil.

FR

2 / INSTALLATION DE VOTRE LAVE-VAISSELL

Vouss pouvez encastrer votre apparéil sous un plan déjà existant, à condition que la niche corresponde aux dimensions du croquis. (Fig. 01).

- INVENTAIRE DES PIECES LIVRÉES

P1	3	Couilles de patin
P2	1	Plaque anti-buée autocollante
P3	1	Joint mousse d'insonération
P4	1	Clé de réglage patin avant
P5	2	Joints phoniques + autocollants de fixation (si besoin)

P6	2	Vis inférieur de positionnement du panneau
P7	2	Vis de fixation du panneau
P8	6	Vis de fixation du panneau
P9	2	Vis fixation de l'appareil au meuble
P10	1	Collier de raccord vidange

FR

2 / INSTALLATION DE VOTRE LAVE-VAISSELL

RACCORDEMENT A L'EAU

Ce lave-vaisse peut etre alimenté en eau froide ou chaude jusqu'à 60^ maximum. Pour une alimentation en eau chaude,verifiez que voitre tuyau d'origine permet le raccordement (marquage rouge sur le tuyau).

Nous vous recommendons cependant un raccordement à une arrivée d'eau froide.

Votre apparéil est équipé d'un tuyau d'alimentation d'une longueur de 1,50 m.

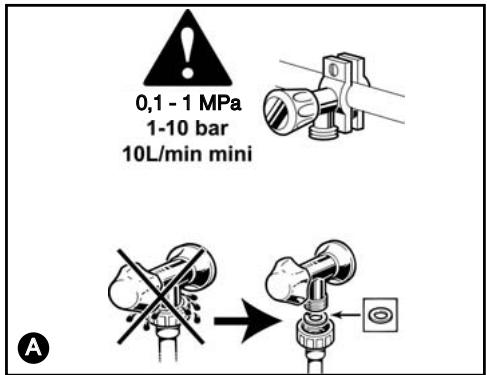

Branchez le tuyau à un robinet à nez filtré, diamètre 20/27 (3/4" BSP).

Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs ci-dessous :Débit:10 l/mini.

Pressure : 1 bar à 10 bar (0.1 - 1 MPa) ©

Dans le cas d'une pression élevée, veuillez prévoir un régulateur de pression. Notre service des Eaux vous renseignera sur la pression des eaux de votre région.

Attention :

Si vous utilisez un robinet auto-perceur, vérifie que le débit d'eau est suffisant. Verifiez la presence du joint d'étanchéité et le bon serrage du raccord A.

N'utilissez pas pour le raccordement, des tuyaux déjà employés précédemment.

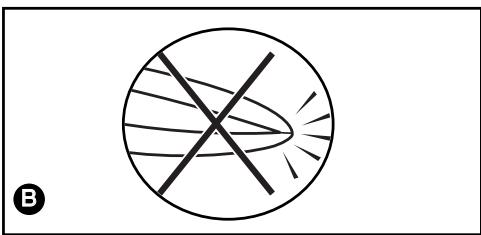

Evitez toute piurge et/ou étranglement du tuyau qui pourrait empêcher ou ralentir le passage de l'eau en particulier au moment d'encastrer l'appareil sous le plan B.

Si l'appareil est branché à des conduites neuves ou n'avant pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'acciviée d'eau. Vous éviterez ainsi que des dépôts de sable ou de rouille puissant obstruer le filtré place dans le tuyau d'acciviée d'eau.

Danger: Le symbole «vous indique que le est équipé d'un dispositif électrique, attant de couper l'accuee d'eau (selon ble). Ne laissez pas ce tuyau dans I'eau, le coupez pas.

Conseil: Tout raccordement sur une canalisa- l'eau entraine obligatoirement un risle fuite quelles que soient les précauprises. Aussi fermez toujours le robi- arrivée d'eau lorsque vous n'utilisez或者其他 apparéil.

FR

2 / INSTALLATION DE VOTRE LAVE-VAISSELL

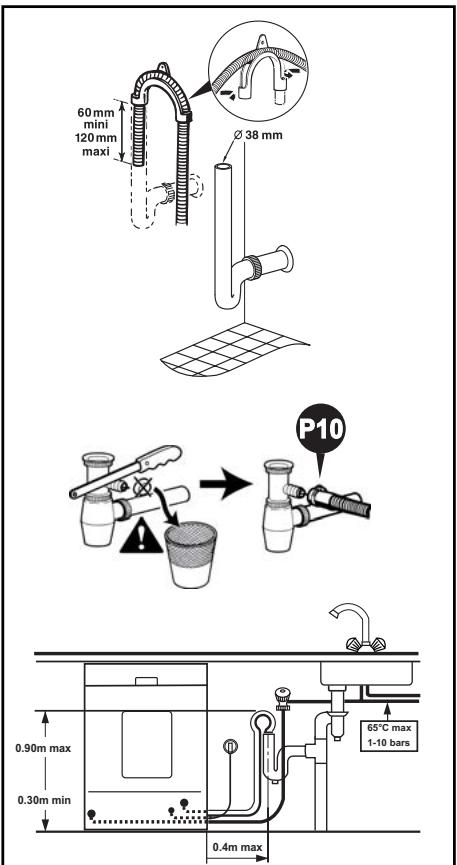

- EVACUATION DES EAUX USEES

Vous pouvez raccorder l'extrémité du tuyau d'évacuation soit :

• Sur un siphon ventilé (Fig. 2-1).
• Sur un siphon d'évier (Fig. 2-1).

Lors d'un raccordement sur un siphon, vous nevez retirer l'obturateur du siphon. Emmanchez ensuite l'embout caoutchouc à fond. Ajoutez un collier de serrage P10.

Conseil :

Veillez à bien maintainir le tuyau de

vidange au moyen d'un lien afin d'eviter toute inondation.

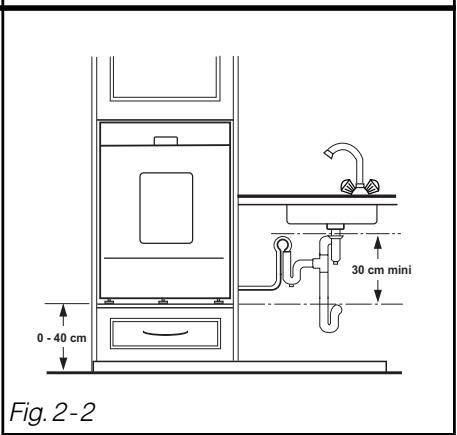

Le branchement pour l'évacuation doit se couver à une hauteur comprise entre 0,30 m (minimum) et 0,90 m (maximum) du sol (Fig. 2-1).

La longueur standard du tuyau de vidange est de 1.50m . Vous pouvez si nécessaire augmenter la longueur de votre tuyau de vidange (3 m maximum). Dans ce cas vérifie que la vidange est correcte. Le tuyau doit reposer au sol et ne monter à la verticale qu'à proximé du système de vidange.

Pour les apparèils installés en colonne le système de vidange ne doit pas dépasser le dessus du lave-vaisselle et se situer à 30 cm mini par rapport au bas de l'appareil (Fig. 2-2).

Important :

Lors de la mise en place du tuyau, tirez

progressivement afin de ne pas le plier 3. Evitez toute piuire ou étranglement du

tuyau qui pourrait empêcher ou ralentir l'écoullement de l'eau.

Fig.2-1

FR

2 / INSTALLATION DE VOTRE LAVE-VAISSELL

RACCORDEMENT ELECTRIQUE

L'appareil doit être à l'arrêt au moment du branchement sur le circuit électrique.

Avant de branchez votre apparéil, assurez-vous que:

• La tension du secteur indiquée sur la plaque signalétique de votre apparéil correspond à la tension du secteur fournie par votre installation.
• Notre compteur et les fusibles peuvent supporter l'intensité de votre lave-vaisse. Un fusible de 10 Ampères minimum est nécessaire.

Si vous doivent branchier vos propres à une tension d'alimentation différente de cette indiquée sur vos propres, connectez un transformateur approprié.

Conseil :

Faites appel à un électricien qualifié pour faire les modifications ou assurez-vous de la conformité de votre installation electrique.

Cet apparéil doit obligatoirement être raccordé directement à une prise de courant compteant une borne de mise à la terre.

Dans tous les cas, le branchement doit répondre aux normes en vigueur dans le pays concerné, ainsi qu'aux prescriptions supplémentaires de la Compagnie d'Electricité.

Attention :

La prise de courant doit rester accessible même après l'installation de votre apparéil.

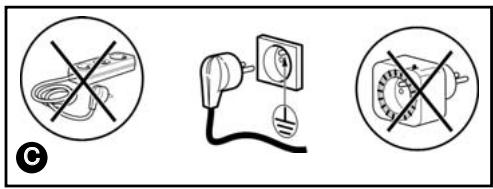

L'appareil ne doit pas etre raccordé à l'aide d'une rallonge électrique, d'une prise multiple, ou d'unprogrammateur électrique différé

Notre responsabilité ne saurait être engagée, en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Votre lave-vaiselle est conforme aux directives europeennes 73/23/CEE (Directive basse tension), 89/336/CEE (Compatibleé electromagnetique) modifiées par la directive 93/68/CEE.

• Remplacement du cordon d'alimentation

Danger :

Pour votre sécurité, cette opération doit impératifement être effectuee par le service après vente du fabricant ou par une personne habilitée de qualifications similaires afin d'eviter tous dangers.

Appareil livre sans prise de courant

Danger:

7 Les fils du cable d'alimentation de votre apparéil sont colorés d'après les codes suivants :

• Vert et jaune
• Bleu
• Marron

Neutre

Phase

Dans le cas où les couleurs du cable ne correspondant pas à votre prise de courant, procédez comme suit : Le fil de couleur vert et jaune doit être connecté au raccord de votre prise de courant marquee de la dette E , du symbole 1一 ou de couleur vert et jaune.

Le fil de couleur bleu doit être connecté au raccord marqué de la dette N ou de couleur noire.

Le fil de couleur marron doit être connecté au raccord marqué de la dette L ou de la couleur rouge.

FR

2 / INSTALLATION DE VOTRE LAVE-VAISSELL

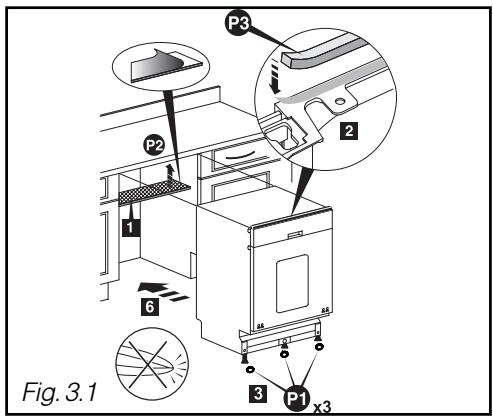

• ENCASTREMENT DANS LA NICHE

Collez l'anti-buée (Fig. 3.1)
Collez la mousse d'encastrement (Fig. 3.1)
-Clippez les trois coupelles sous les patins pour faciliter le glissement du lave-vaisse (Fig. 3.1).

Dans le cas d'un plan de travail en marbre ou matériel siamaire, vous doivent fixer toute lave-vaiselle par des vis laterales; pour ceci avant la mise en niche dépliez une patte de chaque cote des panneaux lateraux (Fig. 3.2).

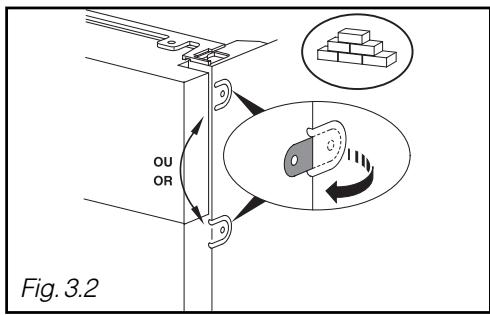

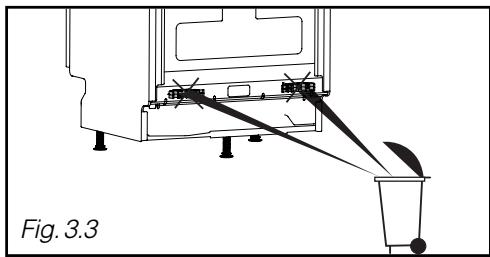

• Retirez les supports tuyaux (Fig. 3.3)
  Glissez l'appareil, ATTENTION de ne pas plier les tuyaux

- MISE A NIVEAU PAR LE REGLAGE DES PIEDS

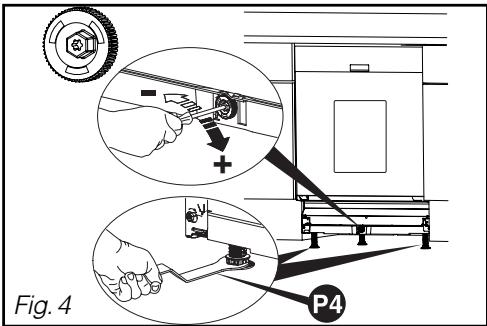

Les pieds avant sont régibles, ajustez-les si nécessaire à l'aide de la clé fournie. Le pied central est régiable à l'aide de la molette rouge. (visseuse avec douille de 8, clé à pipe de 8 ou tournevis torx T20).

Une bonne mise à niveau est nécessaire pour une parfaite fermetre et étanchéité de la porte (Fig.4).

Assurez-vous que la porte du lave-vaiselle se ferme correctement, sans frottements lateraux.

FR

2 / INSTALLATION DE VOTRE LAVE-VAISSELL

- MONTAGE DU PANNEAU DE PORTE (Habillage en un seul tenant)

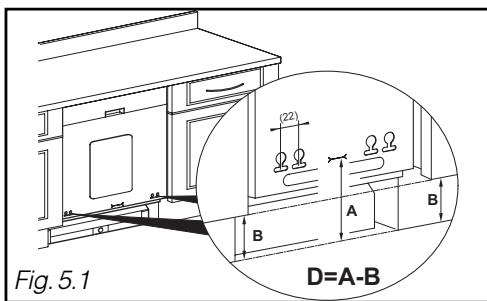

• Mesurez la distance entre le sol et le bas du panneau de portedu meuble adjacent (cote B, Fig. 5.1)

• Mesurez la distance entre le sol et le marquage au bas du panneau de porte (cote A)

• Calculez la cote D = A - B , tracez un trait à la cote D à l'arrête du panneau, en partie basse. (Fig. 5.2)

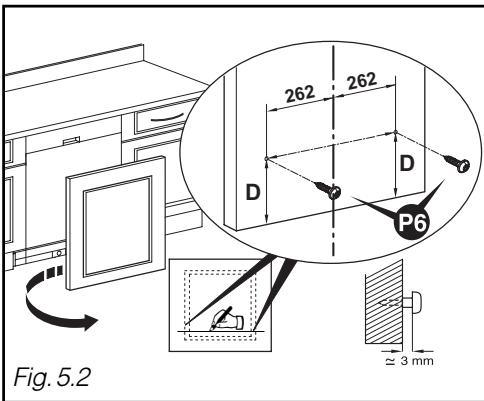

• Positionnéz les deux emplacements de vis à 262 mm de l'axe du panneau bois. Mettre les 2 vis (Fig. 5.2)

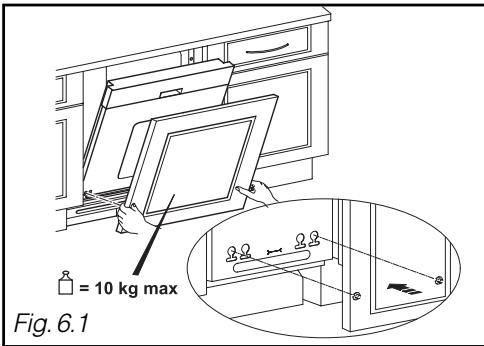

• Positionnéz votre panneau de porte en engageant les 2 vis dans les trouss de la porte du lave-vaisse (Fig. 6.1)

• Si problème de vissage décalez la vis de 22 mm.

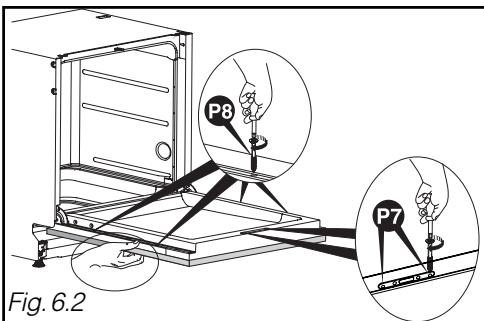

• Plaquez le panneau bois sur la porte (Fig. 6.2).

• Ouvrez la porte du lave-vaiselle en maintenant le panneau plaqué sur la porte. Centrez le panneau bois latéralement si besoin par rapport au bandeau. Mettre les 2 vis 7 et les 4 vis 8 (Fig. 6.2).

Attention :

Si le panneau de bois est très dur, veil-.
mire un avant trou avant le vissage.

Conseil :

Si vous appeareil est livre avec une de d'iso1ation phonique. La coller avant la collation du panneau de porte.

FR

2 / INSTALLATION DE VOTRE LAVE-VAISSELL

MONTAGE DU PANNEAU DE PORTE (Habillage en 2 parties)

• Pour le montage de la première partie voir le chapitre précédent "MONTAGE DU PANNEAU DE PORTE (Habillage en un seul tenant) (Fig. 5.1 et 5.2).

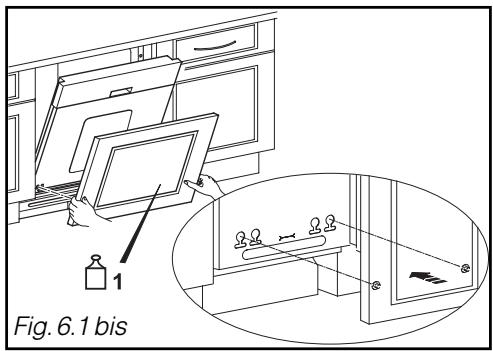

• Positionnez votre panneau de porte en engageant les 2 vis dans les trouss de la porte du lave-vaisselle (Fig. 6.1 bis)

• Si problème de vissage décalez la vis de 22 mm.

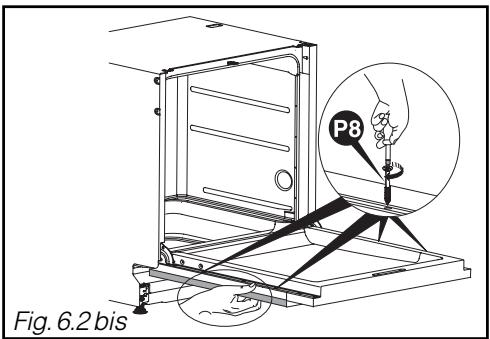

• Plaque le panneau bois sur la porte (Fig. 6.2 bis).

• Ouvrez la porte du lave-vaisselle en maintenant le panneau plaqué sur la porte. Centrez le panneau bois latéralement si besoin par rapport au bandeau. Mettre les 4 vis P3 (Fig. 6.2 bis).

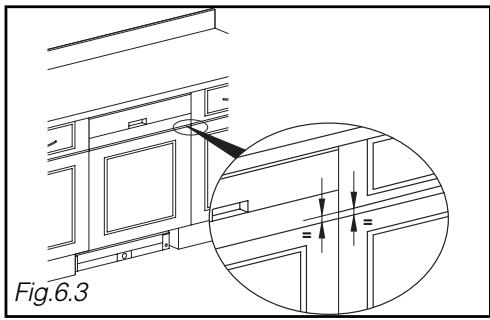

• Mesurez la distance entre le tiroir et le panneau de porte du meuble adjacent (Fig. 6.3).

• Plaquez la faux-tiroir en tenant compte de la distance mesuré (à l'aide d'une cale de bonne épaissieur).

• Ouvrez la porte du lave-vaiselle en maintenant le faux-tiroir sur la porte. Centrez le panneau bois laterralement si besoin par rapport au panneau de porte. Mettre les 2 vis et 2 vis (Fig. 6.4).

Attention :

Si le panneau de bois est très dur, veilhire un avant trou avant le vissage.

Attention :

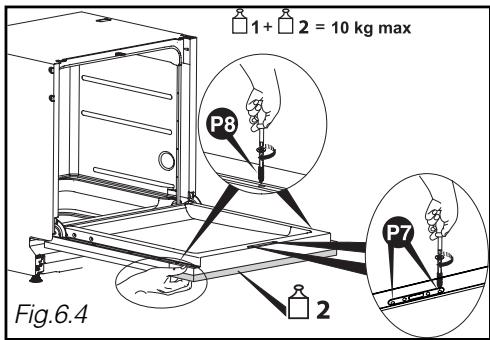

Le poids total du panneau de porte et aux tiroir ne doit pas exéder 10Kg max.

FR

2 / INSTALLATION DE VOTRE LAVE-VAISSELL

APPAREIL ENCASTRE SOUS UNE TABLE DE CUISSON

Danger:

Si votre plan de travail est équipé d'une table de cuisson située au-dessus de votre lavevaisselle, il est impératif de rajouter une isolation thermique sur le dessus de votre lave-vaisse. Vous pouvez vous procurer cet ensemble d'isolation auprès de votre revendeur. Pensez à aménager un espace entre le tuyau de gaz et le dessus de votre lave-vaisse.

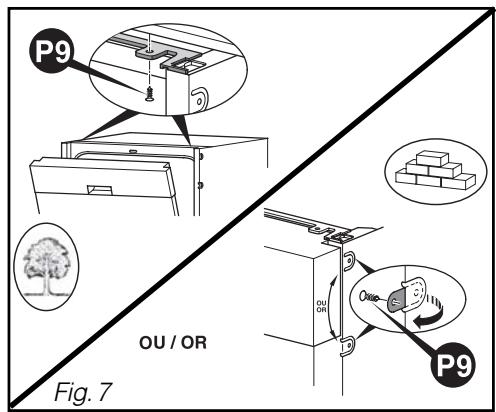

FIXATION DANS LA NICHE

Fixez votre lave-vaisselle à l'aide des vis sous le plan de travail (voir Fig. 7) ou par les pattes que vous avez dépliées (Fig. 3.2)

Attention :

La vis fournie est prévue pour un panneau d'épaissur minimum 16 mm. Si l'épaissur est inférieure à 16 mm, changez de vis ou la raccourcir.

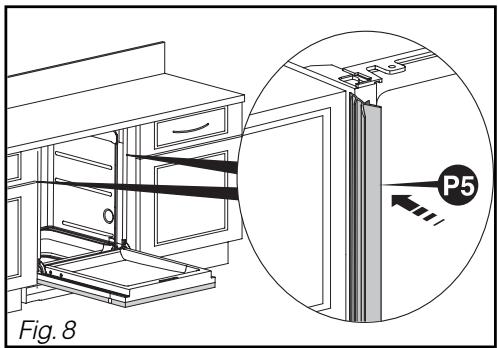

JOINTS PHONIQUES

Pour une meilleure insonorisation de l'appareil encastre, installez les joints d'insonorisation. (selon modele).(F5 Fig.8)

Dans le cas d'un espace plus grand, collez le joint sur le panneau à l'aide des adhésifs fournis (P5 Fig. 8)

Si l'appareil est fixé latéralement, il faut à la pose des joints échéancer le talon des joints pour le passage des pattes de fixation (tenaille).

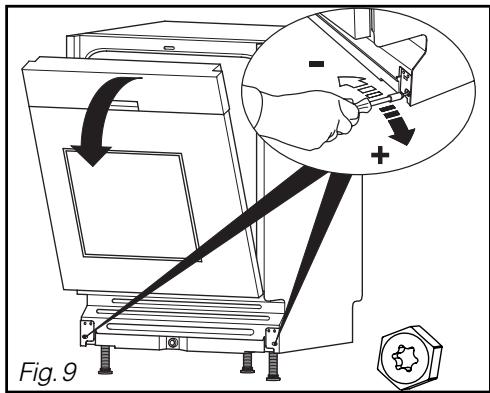

EQUILIBRAGE DE LA PORTE (DROITE ET GAUCHE)

Ajustez la tension des ressorts, si nécessaire, pour compenser le poids du panneau d'habillage. Reglez de manière identique à droite et à gauche (Fig. 9).

La porte est correctement équilibrée si elle ne retombe pas lourdement à l'ouverture et si elle reste horizontal en position ouverte.

FR

2 / INSTALLATION DE VOTRE LAVE-VAISSELL

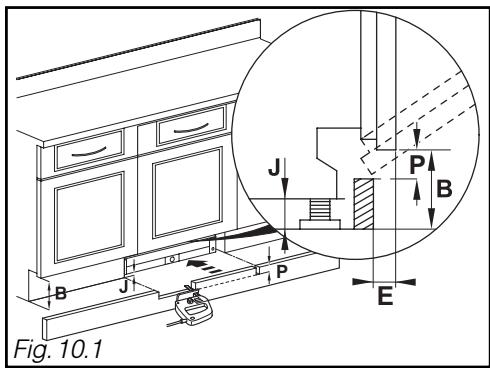

- REMONTAGE DE LA PLINTHE

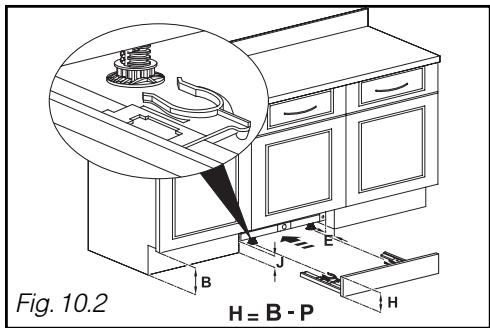

Remontez la plinthe en la découpant si nécessaire suivant une cote P (voir tableau et Fig. 10.1)

Calcul de la cote P (Tableau en dernier page):

• Reprendre la cote B de la Fig. 7.1, mesure le jeu J entre le sol et le dessous du lave-vais-selle. Calculez B - J.
• Mesurez la cote de profondeur de plinthe E (Fig.10.1) entre la plinthe du meuble et la façade du meuble. Relevez la valeur P dans le tableau donné par E et B - J

(ex.: Si E = 100, B - J = 140, alors P = 23).

• Sur une largeur de 600, découpez la plinthe sur une hauteur de la valeur de P.

Dans le cas d'une plinthe spécifique pour le lave-vaisselle vous pouvez vous procurer auprès du SAV un kit (32X3252) de fixation independant. Dans ce cas la hauteur de la plinthe sera H = B - P (Fig. 10.2).

TABLEAU POUR DECOUPE DE LA PLINTHE

Hauteur de découvert P =
B-J-E	10	15	20	25	30-75	80	85	90	95	100	105	110	115
170	46	49	51	52	54	52	50	47	44	41	36	30	23
165	42	45	47	48	50	48	46	43	40	37	32	27	20
160	39	41	43	45	46	44	42	40	37	33	29	24	17
155	35	38	40	41	43	40	39	36	34	30	26	21	15
150	32	35	37	38	40	37	36	34	31	28	24	19	13
145	30	32	34	36	37	35	33	31	29	25	22	17	12
140	28	30	32	33	35	32	31	29	26	23	20	16	11
135	26	28	30	31	32	30	29	27	24	22	18	14	10
130	24	26	28	29	30	28	27	25	23	20	17	13	9
125	23	24	26	27	29	27	25	23	21	19	16	12	8
120	21	23	25	26	27	25	24	22	20	18	15	11	8
115	20	22	23	24	26	24	22	21	19	17	14	11	7
110	19	21	22	23	24	22	21	20	18	16	13	10	7
105	18	20	21	22	23	21	20	19	17	15	12	10	6
100	17	19	20	21	22	20	19	18	16	14	12	9	6
95	16	18	19	20	21	19	18	17	15	13	11	9	6
90	16	17	18	19	20	18	17	16	15	13	11	8	6
85	15	16	17	18	19	18	17	15	14	12	10	8	5
80	14	15	17	17	18	17	16	15	13	12	10	8	5
