DVR-X122 - Lecteur de DVD externe PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur de DVD externe
Marque	PIONEER
Modèle	DVR-X122
Interface	USB 2.0 (compatible USB 1.1)
Formats de disque supportés (lecture/écriture)	DVD-R/RW, DVD+R/RW, DVD-RAM, DVD±R (DL), CD-R/RW, CD-ROM, CD-DA, Video-CD
Vitesse d'écriture maximale (DVD-R)	18x (CAV)
Vitesse d'écriture maximale (DVD+R)	18x (CAV)
Vitesse d'écriture maximale (CD-R)	40x (CAV)
Vitesse de lecture maximale (DVD-ROM)	16x
Vitesse de lecture maximale (CD-ROM)	40x
Mémoire tampon	2 Mo
Alimentation	Adaptateur secteur CA (inclus) ; entrée CC 5V/12V
Dimensions (approx.)	170 x 165 x 25 mm (L x P x H)
Poids (approx.)	0,5 kg
Température de fonctionnement	5 °C à 35 °C
Humidité de fonctionnement	5 % à 85 % (sans condensation)
Entretien et nettoyage	Utiliser un chiffon humide. Ne pas utiliser de liquides, aérosols ou alcool.
Consignes de sécurité	Ne pas exposer à l'eau ou à l'humidité. Ne pas ouvrir le boîtier. Confier toute réparation à un personnel qualifié.
Accessoires inclus	Disque logiciel, adaptateur secteur, câble USB, carte de garantie
Code régional	Modifiable 5 fois (le 5ème choix est définitif)
Numéro de série	Inscrit sur le panneau arrière

FOIRE AUX QUESTIONS - DVR-X122 PIONEER

Comment connecter le lecteur DVR-X122 à mon ordinateur ?

Branchez l'adaptateur secteur à l'appareil et à une prise murale. Utilisez le câble USB inclus pour relier le lecteur à un port USB 2.0 de votre ordinateur. L'appareil supporte le branchement à chaud.

Comment graver un disque DVD-R avec ce lecteur ?

Allumez l'unité puis l'ordinateur. Ouvrez le tiroir avec le bouton d'éjection, placez un disque vierge étiquette vers le haut, refermez. Lancez votre logiciel de gravure. Après gravure, éjectez le disque puis éteignez l'unité.

Que faire si le tiroir du disque ne s'ouvre pas ?

Éteignez l'ordinateur et attendez l'arrêt complet du disque (plus d'une minute). Insérez un trombone déplié dans le trou d'éjection forcée à l'avant et poussez jusqu'à ce que le plateau sorte de 5 à 10 mm. Tirez doucement le plateau.

Quels types de disques puis-je utiliser avec le DVR-X122 ?

Ce lecteur lit et écrit sur DVD±R/RW, DVD-RAM, DVD±R double couche, CD-R/RW, CD-ROM, CD-DA et Video-CD. Les disques de 12 cm et 8 cm sont acceptés. Les disques DualDisc ne sont lus que sur la face DVD.

Comment nettoyer le lecteur ?

N'utilisez jamais de liquides, aérosols ou alcool. Essuyez les surfaces extérieures avec un chiffon humide. Pour les disques, frottez doucement du centre vers l'extérieur avec un linge doux.

Puis-je utiliser le DVR-X122 avec un port USB 1.1 ?

Oui, mais les performances seront réduites. Pour des vitesses optimales, utilisez un port USB 2.0.

Combien de fois puis-je changer le code régional du lecteur ?

Le code régional peut être modifié 5 fois au total, le premier réglage étant compté. La cinquième modification est définitive. Soyez donc prudent.

Que faire si l'ordinateur ne détecte pas le lecteur ?

Vérifiez que l'adaptateur secteur est branché et que le câble USB est bien connecté. Essayez un autre port USB. Assurez-vous que les pilotes sont installés (le logiciel inclus peut être nécessaire). Redémarrez l'ordinateur.

Quels logiciels sont fournis avec le lecteur ?

Un disque de logiciel est inclus contenant les pilotes et une application de gravure. Consultez le manuel sur CD pour les instructions d'installation.

Le lecteur peut-il lire des DVD vidéo commerciaux ?

Oui, il lit les DVD vidéo. Cependant, tenez compte des codes régionaux : le lecteur ne lira que les disques d'une région compatible avec le code réglé.

MODE D'EMPLOI DVR-X122 PIONEER

(Cette page a été laissée blanche intentionnellement.)

Nous vous remercions pour cet achat d'un produit Pioneer. Le manuel d'utilisation de ce produit est présenté sur le cédérom inclus. Avant d'utiliser ce produit, assurez-vous de lire et de comprendre toutes les mises en garde, tous les avertissements, tous les avis ainsi que tous les renseignements importants sur la sécurité qui apparaissent dans le manuel d'utilisation. De plus, assurez-vous de lire tout le manuel avant d'utiliser ce produit ; vous y découvrirez des renseignements importants sur le fonctionnement, la réglementation, les licences d'utilisation des logiciels, l'enregistrement des produits, le service et la garantie limitée du fabricant. Si, pour quelque raison que ce soit, vous ne pouvez pas accéder au manuel d'utilisation sur le cédérom inclus, nous vous prions de communiquer avec Pioneer au [e-mail] pour obtenir gratuitement un cédérom de rechange ou une copie papier du manuel.

AVERTISSEMENT:

Cet appareil n'est pas étanche. Pour éviter les risques d'incendie et de décharge électrique, ne placez près de lui un récipient rempli d'eau, tel qu'un vase ou un pot de fleurs, et ne l'exposez pas à des gouttes d'eau, des éclaboussures, de la pluie ou de l'humidité.

AVERTISSEMENT: La manipulation du cordon de ce produit ou du cordon des accessoires vendus avec cette unité peut provoquer une exposition au plomb, un produit chimique reconnu par divers organismes gouvernementaux comme cause de cancer, d'anomalies congénitales et d'autres dangers pour la reproduction.

Veuillez vous laver les mains après avoir manipulé de tels cordons.

Ce produit est conforme à la directive relative aux appareils basse tension (73/23/CEE), à la directive CE relative à la compatibilité electromagnétique (89/336/CEE, amendements 92/31/CEE et 93/68/CEE).

Précautions relatives à l'utilisation

• Pioneer n'est responsable d'aucune perte de donnée ni d'aucun autre dommage direct ou indirect que ce soit découlant de l'utilisation ou de la défaillance de ce produit. Il est fortement recommandé que vous fassiez régulièrement des copies de secours de vos données importantes.
• Assurez-vous de ne contrevenir à aucune restriction de droit d'auteur imposée par les lois de tout pays que ce soit. Si ce dispositif est utilisé pour enregistrer du matériel protégé par des droits d'auteur, vous devez d'abord obtenir l'approbation des titulaires respectifs de tels droits. L'enregistrement du matériel protégé par des droits d'auteur sans l'approbation expresse préalable des titulaires respectifs de tels droits peut entraîner des sanctions judiciaires. Pioneer rejette toute responsabilité en cas de dommages légaux découlant de l'utilisation de ce dispositif pour faire des copies non autorisées de tout matériel protégé par des droits d'auteur que ce soit.
• Tous les noms de corporations, de produits et de systèmes indiqués dans les présentes, même lorsque les symboles ( ^MC ) ou ( ^MD ) sont omis, doivent être considérés comme des propriétés commerciales de leur titulaire respectif.

ATTENTION

Cet appareil est un produit laser de Classe 1, mai la diode laser qu'il renferme est supérieure à la Classe 1. Pour garantir une sécurité constante, ne retirez aucun des couvercles et n'essayez pas d'avoir accès à l'intérieur de l'appareil.

Confiez toute réparation à un personnel qualifie. L'étiquette suivante se trouve sur votre appareil. Emplacement : sur le dessus du couvercle.

Ce symbole de l'éclair, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, à l'intérieur du coffret de l'appareil, de "tensions dangereuses" non isolées d'une grandeur suffisante pour représenter un risque d'électrocution pour les êtres humains

ATTENTION

DANGER D'ELECTROCUTION NE PAS OUVRIR

ATTENTION:

Pour éviter tout risque d'électrocution, ne pas enlever le couvercle (ni le panneau arrière). Aucune pièce réparable par l'utilisateur ne se trouve à l'intérieur. Confier tout entretien à un personnel qualifie uniquement.

Ce point d'exclamation, place dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, dans les documents qui accompagnent l'appareil, d'explications importantes du point de vue de l'exploitation ou de l'entretient.

[Pour le modèle Canadien]

Cet appareil numérique de le Classe B est conforme à la norme NMB-003 du Canada.

Le remplacement et la fixation d'une prise c.a. sur le cordon électrique de cette unité doivent être faits par un technicien de service qualifié seulement.

Réglementation 3 d'information sur bruits de machine,

GPSGV: Le niveau de pression sonore maximum est de 70 dB(A) ou moins, conformément à EN ISO 7779.

Cadre d'exploitation

Température et humidité de l'environnement d'exploitation :

+41 °F – +95 °F (+5 °C – +35 °C) ; humidité relative de moins de 85 % (orifices d'aération non obstrués)

Consignes importantes pour le produit :

- Ne l'exposez pas à une forte humidité et ne l'installez pas dans un endroit mal aéré

Avis important — Inscrivez le numéro de modèle et le numéro de série de l'unité ci-dessous. Ces numéros apparaissent sur le panneau arrière du produit.

N° de modèle : DVR-X122

N° de série :

Conservez ces numéros à titre de référence ultérieure.

est une marque de commerce de la société DVD Format / Logo Licensing Corporation.

INSTRUCTIONS DE SÉCURITÉ

Pour garantir votre sécurité personnelle et obtenir le maximum de votre lecteur, lire et suivre ces consignes de sécurité.

ENVIRONNEMENT – Ne pas utiliser cet appareil dans des endroits avec beaucoup de poussière, une température ou une humidité élevée. Utiliser l'appareil à un endroit ou il n'est pas soumis à des vibrations ou des chocs.

PUISSANCE – Couper l'alimentation du système et des dispositifs joints avant l'installation.

LIRE LES INSTRUCTIONS – Lire toutes les instructions de sécurité et d'utilisation avant d'actionner le lecteur.

CONSERVER LES INSTRUCTIONS – Garder les instructions de sécurité et d'utilisation pour une future référence.

SUIVRÉ LES INSTRUCTIONS – Suivre toutes les instructions de fonctionnement et d'utilisation.

ATTENTION AUX AVERTISSEMENTS – Observer tous les avertissements.

NETTOYAGE – NE PAS utiliser de liquides, de détachants en aérosol ou de l'alcool. N'utiliser qu'un chiffon humide pour nettoyer les surfaces extérieures du boîtier.

EAU ET HUMIDITE – NE PAS utiliser ce produit à proximité d'eau.

SOURCES D'ALIMENTATION – Utiliser ce produit à avec le type d'alimentation indiqué sur l'étiquette de fabrication. En cas de doute à propos du type d'alimentation disponible, consulter un revendeur Pioneer agréé.

SURCHARGE – NE PAS surcharger les prises murales et les rallonges pour ne pas entraîner d'incendie ou de secousse électrique.

PENETRATION D'OBJETS ET DE LIQUIDES – No jamais enfoncer d'objet d'aucune sorte dans ce produit. Le contact avec des points de tension dangereux peut provoquer un court-circuit, entraînant un incendie ou une secousse électrique. Ne pas verser de liquide d'aucune sorte sur ce produit.

CONDENSATION – De l'humidité se forme sur la section de fonctionnement du produit entraînant une baisse de performances s'il est amené d'un endroit trais vers un environnement plus chaud. En cas de déplacement de l'appareil vers un endroit ayant une température plus chaude, laisser le produit perdant 1 à 2 heures dans le nouvel endroit avant de le remettre sous tension.

ENTRETIEN – Ne pas essayer de réparer soi-même ce produit. L'ouverture ou le retrait des capots peut vous exposer à une tension dangereuse ou d'autres dangers. Pour tout entretien, demander à un personnel d'entretien qualifie. (Se reporter à la carte d'entretien et de support jointe.)

AU SUJET DE LA LECTURE DES DISQUES À DOUBLE COUCHE – Un disque à double couche (DualDisc en anglais) est un tout nouveau disque deux faces. L'une de ces faces comprend le contenu DVD – vidéo, audio, etc. – et l'autre, le contenu non-DVD tel que le matériel audio numérique. La face audio non-DVD de ces disques n'est pas conforme aux spécifications CD audio, ce qui pourrait empêcher sa lecture. La face DVD des disques à double couche peut être jouée sur ce produit. Pour plus de détails sur la spécification des disque à double couche, veuillez communiquer avec le fabricant du disque ou votre détaillent.

• Evitez de toucher ou de griffer la surface du disque sur laquelle sont enregistrés les signaux (surface brillante).
• Saisissez le disque par les bords ou par le centre et un bord.
• Ne collez pas de papier ou d'étiquette sur le disque.
• Jetez les disques fissurés ou voilés, car ils peuvent endommager le lecteur.
• Evitez les disques de forme spéciale, notamment ceux en forme de coeur ou de polygone.
• Eliminez la poussière ou les peluches du disque à l'aide d'un linge doux en frottant de l'intérieur vers l'extérieur et non en effectuant un mouvement circulaire.
• N'utilisez jamais de produit de nettoyage pour disque ou d'agent antistatique, car ces solutions peuvent endommager le disque.

Rangez toujours vos disques dans les boîtes de rangement de DVD-R prévues à cet effet lorsque nous ne les utilisez pas et vérifiez s'ils ne sont pas couverts de saletés ou de poussières (surtout sur la face enregistrée) avant de les utiliser.

■ Interface USB 2.0
■ Vitesse écriture (*CAV, **CLV)

DVD-R	1X, 2X, 4X, 6X, 8X**, 12X**, 16X*, 18X*
DVD-R (DL)	2X, 4X, 6X, 8X**, 10X**
DVD-RW	1X, 2X, 4X, 6X
DVD+R	2.4X, 4X, 6X, 8X**, 12X**, 16X*, 18X*
DVD+R (DL)	2.4X, 4X, 6X, 8X**, 10X**
DVD+RW	2.4X, 3.3X, 4X, 6X, 8X**
DVD-RAM	2X, 3X, 5X, 6X, 8X, 12X
CD-R	4X, 10X, 16X, 24X**, 32X**, 40X*
CD-RW	4X, 10X, 16X, 20X**, 24X**, 32X**

■ Vitesse de lecture maximale

DVD-ROM (single)	16X	DVD-ROM (DL)	12X
DVD-R, DVD+R	12X	DVD-R (DL)	8X
DVD-RW, DVD+RW	8X	DVD+R (DL)	8X
CD-ROM, CD-R	40X	CD-RW	32X
DVD-RAM	12X
DualDisc	(veuillez vous reporter à la page précédente du document)

- Taille de la mémoire tampon 2 MBytes (Écriture, Lecture)

- Sevomécansime de bascule d’écran a cristaux liquides

■ Horizontale au choix

- Mécanisme a faible vibration par système DRA

- Format du Disque (Lecture / Écriture)

DVD simple couche / double couche / disque de 120 mm / disque de 80 mm

DVD-R (En cas écriture, disque 650nm pour usage général seul)

DVD-R (4X, 8X, 16X, 18X vitesse écriture)

Couche Duelle DVD-R et Double Couche DVD+R

DVD-RW (1X, 2X, 4X, 6X vitesse écriture)

DVD+R (2.4X, 4X, 8X, 16X, 18X vitesse écriture)

DVD+RW (2.4X, 4X, 8X vitesse écriture)

DVD-RAM (non-arrondi, Version 2.0, Version 2.1)

CD-ROM Mode 1

CD-R XA Mode 2 (forme 1, forme 2)

Photo CD (simple et plusieurs sessions)

CD-DA

CD-Extra (CD PLUS)

Video-CD

CD Text

CD-R

CD-RW / Haute Vitesse CD-RW / Ultra Rapide CD-RW

Note:

• Un programme d'application prenant en charge le format ci-dessus est nécessaire pour écriture
• Médias supportent requis pour la vitesse écriture DVD et CD spécifiques.
• Pour effectuer une écriture sur DVD aux vitesse 12X, 16X, ou 18X utilisés des disques désignes par Pioneer. Pour plus de détails, consultez les informations disponibles sur le site web de Pioneer www.pioneerelectronics.com

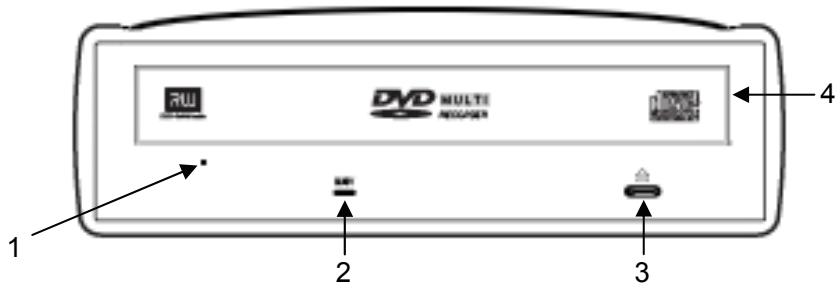

Front View

RW DVD MULTI ACQUAER 1 2 3 4

1) Orifice d'éjection forcée

Insérer une tige rigide dans l'orifice et pousser pour éjecter le tiroir lorsque celui-ci ne s'ouvre pas lors d'un appui sur la touche d'éjection.

En fonctionnement, utiliser uniquement la touche d'éjection pour ouvrir le tiroir. Veiller à ce que l'alimentation du lecteur soit coupée et attendre l'arrêt de la rotation du disque pendant plus d'une minute avant de tenter d'éjecter le tiroir au moyen de l'orifice d'éjection.

2) Voyant BUSY (occupé)

L'état de fonctionnement est signalé comme suit:

Pendant la lecture S'allume

Pendant l'écriture S'allume

3) Touche d'Éjection

Pour décharger / charger le disque, appuyer sur la touche.

4) Tiroir du Disque

Ouvrir le tiroir de chargement en appuyant sur la touche d'éjection, puis placez un CD ou un DVD dans l'emplacement prévu avec l'étiquette tournée vers le haut. Appuyer sur la touche d'éjection ou sur la partie avant du tiroir pour charger le disque.

N'essayez pas de retirer de force le plateau du disque.

Le code régional peut être modifie 5 fois SEULEMENT (premier réglage compris). Comme la cinquième modification sera DEFINITIVE, soyez particulièrement prudent lorsque vous décidez de modifier les codes régionaux.

- Les codes régionaux sont couverts par la norme DVD. Toutefois, les codes régionaux des disques DVD sont facultatifs. Les disques DVD qui ne possèdent pas de code régional peuvent être reproduits sur tous les lecteurs.

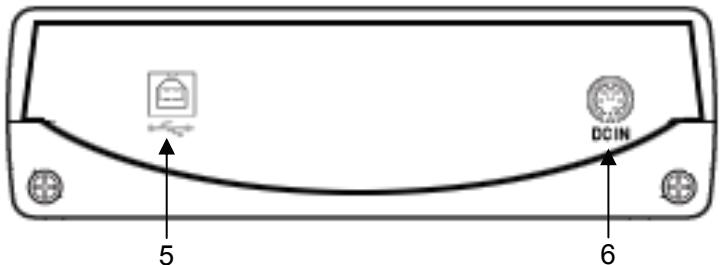

Rear View

DCIN 5 6

5) Conneteur d'USB 2.0

4-goupilles Connecteur d'USB 2.0 I/O

6) Entrée cc {DC}

pour l'adapteur

Broche	Nom
1	+5 V
2	+5 V
3	+12 V
4	Gnd (terre)
5	Gnd (terre)

Raccordez l'unité à l'adaptateur c.a. inclus puis faites le raccordement USB.

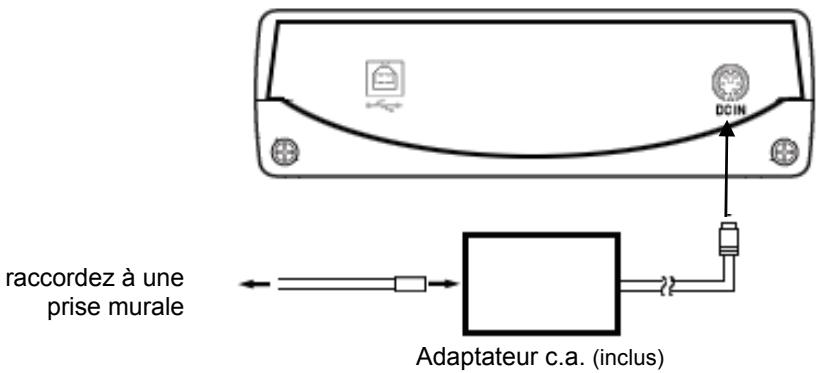

Raccordement de l'adaptateur c.a.

Branchez l'adaptateur c.a. au connecteur DC IN situé sur le panneau arrière de l'unité. Utilisez le cordon électrique inclus pour raccorder l'adaptateur c.a. à une prise murale.

raccordez à une prise murale DCIN Adaptateur c.a. (inclus)

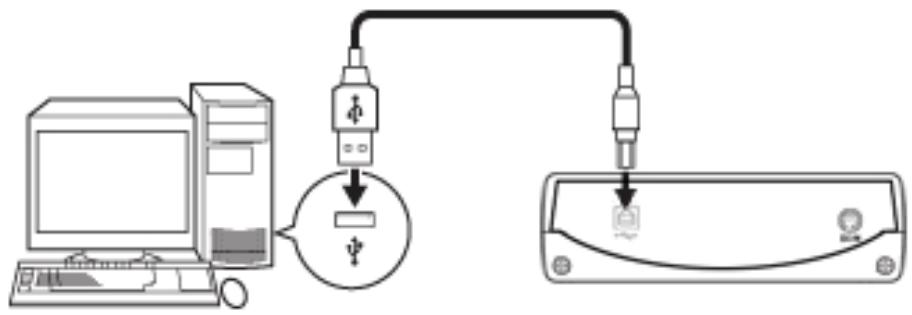

Raccordement du câble USB

Cette unité utilise une connexion à chaud.

1) Confirmez que votre ordinateur présente une borne USB disponible.
2) Une fois que votre système d'exploitation Windows ^MD est en marche, servez-vous du câble USB inclus pour raccorder l'unité externe à votre ordinateur.

Nota : Cette unité peut fonctionner avec une borne USB 1.1, mais son rendement ne sera pas conforme aux spécifications optimales spécifiées.

Avertissement : Ne débranchez pas l'unité au cours du transfert des données.

Ordinateur
Câble UBS (inclus)

La gravure sur médias DVD-R/RW est possible lorsque l'application logicielle incluse est installée sur votre ordinateur. La gravure sera impossible si votre ordinateur ou votre système d'exploitation est incompatible avec le logiciel.

Pour commencer la gravure sur DVD-R/RW :

1) Allumez l'unité.
2) Allumez votre ordinateur.
3) Appuyez sur le bouton d'éjection pour ouvrir le plateau.
4) Placez un disque dans le plateau, étiquette vers le haut.
5) Appuyez à nouveau sur le bouton d'éjection pour fermer le plateau.
6) Amorcez l'application de gravure.

Pour terminer la session de gravure :

1) Sortez de l'application de gravure de disque.
2) Appuyez sur le bouton d'éjection pour ouvrir le plateau.
3) Retirez le disque.
4) Appuyez à nouveau sur le bouton d'éjection pour fermer le plateau.
5) Éteignez votre ordinateur.
6) Éteignez l'unité.

Pour plus de détails sur la façon d'installer le logiciel et de graver ou lire des disques, voyez le fichier logiciel inclus ou la fonction d'aide au sein de l'application.

Éjection manuelle d'un disque

Servez-vous du trou d'éjection manuelle pour retirer un disque si jamais le plateau ne s'ouvre pas (après avoir essayé toutes les autres méthodes possibles).

1) Éteignez votre ordinateur.
2) Attendez que le disque cesse de tourner.
3) Insérez un trombone ou un petit fil métallique dans le trou d'éjection manuelle.
4) Appuyez fort jusqu'à ce que le plateau avance de 5 à 10 mm ( 12 pouce).
5) Tirez doucement sur le plateau, en ligne droite, et retirez le disque.

• Pour éviter de vous blesser et d'endommager l'unité, NE FORCEZ PAS l'ouverture du plateau pendant que le disque tourne.
• Ne placez aucun objet devant le plateau au cours de l'opération.

[Position]

Ce lecteur doit être utilisé en position horizontale.

[Taille du Disque]

12 cm / 8 cm

[Vitesse de Transfert des Données]

Lecture de données (soutenu)

DVD Max. 21.6 Mo/s (Mode de vitesse angulaire constante 6.6 a 16X sur 16 transferts de blocs)

CD Max. 6.00 Mo/s (Mode de vitesse angulaire constante 17.2 a 40X sur 16 transferts de blocs)

Écriture de données (soutenu)

DVD Moy. 24.3 Mo/s (Écriture 18X sur DVD-R)

CD Moy. 6.00 Mo/s (Écriture 40X sur CD-R)

* La vitesse de transfert des données peut varier en fonction de l'état du disque (rayures, etc.)

[Temps d'accès é temps de recherche]

Temps d'accès (Moyenne aléatoire) DVD-ROM 130 ms CD-ROM 120 ms

Temps de recherche (Moyenne aléatoire) DVD-ROM 120 ms CD-ROM 110 ms

[Caractéristiques Audio]

Sortie ligne 0.70 ± 0.15 Veff. (charge de 10 )

[Autres]

Température de fonctionnement	+ 5°C à + 35°C
Humidité de fonctionnement	5% à 85% (sans condensation)
Température de remisage	-40°C à + 60°C
Humidité de remisage	5% à 90% (sans condensation)

[Accessoires]

■ Disque e logiciel ( x 1 )
■ Adapteur À C.A ( x 1 )
■ Câble d'USB (10 m) ( x 1 )
- Carte De Garantie (x 1 )
- Consignes d'utilisation incluses sur le disque de logiciel

Note: Les caractéristiques techniques et présentation de ce produit sont sujets à des changements sans préavis pour améliorations.

(Cette page a été laissée blanche intentionnellement.)
