UM-2G - Interface audio MIDI ROLAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface audio MIDI USB
Marque	ROLAND
Modèle	UM-2G
Connecteurs MIDI IN	2 (32 canaux MIDI)
Connecteurs MIDI OUT	2 (32 canaux MIDI)
Connecteur USB	1 (type B)
Alimentation	Via bus USB (fournie par l'ordinateur)
Consommation électrique	70 mA
Commutateur ADVANCED DRIVER	Oui (ON/OFF)
Commutateur MIDI THRU	2 (MIDI 1 et MIDI 2)
Voyants	USB, MIDI IN, MIDI OUT
Compatibilité	Windows 7, Vista, XP ; Mac OS X 10.4 à 10.6+
Pilote avancé	Technologie FPT (Fast Processing Technology of MIDI Transmission)
Mode pilote standard	Utilisation du pilote MIDI standard du système d'exploitation
Entretien	Chiffon doux et sec ; détergent doux non abrasif si nécessaire ; éviter benzine, diluant, alcool
Sécurité	Ne pas ouvrir l'appareil ; éviter humidité, températures extrêmes, chocs ; déconnecter avant déplacement
Réparabilité	Contacter un centre de maintenance Roland agréé ; pas de pièces détachées fournies
Contenu du paquet	UM-2G, CD-ROM (pilotes), câble USB, mode d'emploi

FOIRE AUX QUESTIONS - UM-2G ROLAND

Comment installer le pilote UM-2G sur Windows 7 ?

Démarrez Windows sans connecter l'UM-2G. Insérez le CD-ROM fourni, ouvrez le dossier [UM-2G]/[Driver]/[Win7] et double-cliquez sur Setup. Suivez les instructions, mettez le commutateur ADVANCED DRIVER sur ON, puis connectez l'UM-2G. L'installation se termine automatiquement. Redémarrez si nécessaire.

Pourquoi mon UM-2G n'est-elle pas reconnue par l'ordinateur ?

Vérifiez que le commutateur ADVANCED DRIVER est sur ON. Assurez-vous que le câble USB est correctement connecté. Si le problème persiste, désinstallez le pilote via Uninstal.exe sur le CD-ROM, puis réinstallez-le. Évitez les concentrateurs USB non alimentés.

Comment utiliser le mode Pilote Standard ?

Mettez le commutateur ADVANCED DRIVER sur OFF avant de connecter l'UM-2G à l'ordinateur. Le pilote standard du système d'exploitation sera installé automatiquement. Configurez ensuite les paramètres MIDI de votre application.

Que faire si le son s'interrompt pendant la lecture MIDI ?

Sous Windows, ouvrez le Panneau de configuration, cliquez sur Options supplémentaires puis UM-2G. Dans la boîte de dialogue, cochez Charge légère. Fermez les applications inutiles. Vous pouvez aussi configurer les paramètres Performances du système pour favoriser les services d'arrière-plan.

Comment configurer les paramètres MIDI sur Mac OS X ?

Après installation du pilote, ouvrez Applications/Utilitaires/Configuration audio et MIDI. Dans la fenêtre MIDI Studio, vérifiez que UM-2G apparaît. Ajoutez deux périphériques externes, nommez-les, puis connectez les flèches d'entrée/sortie. Cliquez sur Tester config. pour vérifier.

Puis-je utiliser l'UM-2G sans ordinateur ?

Oui, réglez le commutateur MIDI THRU sur ON. Les messages MIDI entrants sur MIDI IN sont alors redirigés vers MIDI OUT, permettant une communication directe entre un clavier MIDI et un module de sons sans ordinateur.

Que signifient les voyants sur l'UM-2G ?

Le voyant USB s'allume lorsque l'UM-2G est connectée et reconnue par l'ordinateur. Les voyants MIDI IN et MIDI OUT clignotent lors de la réception/transmission de messages MIDI (uniquement si le commutateur MIDI THRU est sur OFF).

Comment désinstaller le pilote UM-2G ?

Déconnectez l'UM-2G. Sous Windows, insérez le CD-ROM, ouvrez le dossier correspondant à votre système (ex: [Win7]) et double-cliquez sur Uninstal.exe. Suivez les instructions. Sous Mac, utilisez le programme UM2G-Uninstaller.pkg situé dans le dossier [10.4_10.5] ou [10.6] du CD-ROM. Redémarrez après désinstallation.

Quels sont les conseils d'entretien pour l'UM-2G ?

Nettoyez l'appareil avec un chiffon doux et sec. Pour les saletés tenaces, utilisez un chiffon légèrement imbibé d'eau ou de détergent doux non abrasif. N'utilisez jamais de benzine, diluant ou alcool pour éviter la décoloration ou la déformation.

Que faire en cas de son double (notes jouées deux fois) ?

Mettez le module de sons en mode Local OFF et désactivez la fonction Thru de votre logiciel séquenceur. Cela évite que les notes ne soient déclenchées à la fois par le clavier et par le séquenceur.

MODE D'EMPLOI UM-2G ROLAND

Avant d'utiliser l'unité, veuillez lire attentivement les sections intitulées « CONSIGNES DE SÉCURITÉ » et « REMARQUES IMPORTANTES » (p. 3; p. 5). Ces sections fournissent d'importantes informations relatives au bon fonctionnement de l'unité. En outre, pour être sûr de bien maîtriser chacune des fonctionnalités de votre nouvel appareil, il est nécessaire de lire le mode d'emploi dans son intégralité. Vous devez conserver ce manuel à portée de main afin de pouvoir vous y reporter si besoin.

Copyright © 2008 ROLAND CORPORATION

Tous droits réservés. Aucune partie de cette publication ne peut être reproduite sans l'autorisation écrite de ROLAND CORPORATION.

Consignes à respecter pour éviter tout RISQUE d'électrocution, d'incendie et de blessure

À propos des messages de type AVERTISSEMENT et ATTENTION

A AVENTISSEMENT	Utilisé pour les instructions destinées à prévenir les utilisateurs d'un danger de mort ou d'un risque de blessure grave en cas d'utilisation incorrecte de l'appareil.
A ATTENTION	Utilisé pour les instructions destinées à prévenir les utilisateurs d'un risque de blessure ou de dommages matériels en cas d'utilisation incorrecte de l'appareil.* Les dommages matériels font reférence aux dommages ou autres conséquences préjudiciaibles relatifs au domicile et à son ameublement, ainsi qu'aux animaux de compétie.

A	Le symbole ⊕ attire l'attention des utilisateurs sur des instructions ou des avertissements importants. La signification de chaque symbole est déterminée par l'image représentée dans le triangle. Le symbole représenté à gauche est utilisé pour des précautions, des avertissements ou des alertes à caractère général signalant des dangers.
◎	Le symbole ⊕ attire l'attention des utilisateurs sur des manipulations interdites. La manipulation interdite est indiquée par l'image représentée dans le cercle. Le symbole représenté à gauche indique une interdiction de démonter l'appareil.
◎	Le symbole ⊕ attire l'attention des utilisateurs sur des actions obligatoires. L'action spécifique à effectuer est indiquée par l'image représentée dans le cercle. Le symbole représenté à gauche indique que le cordon d'alimentation doit être débranché de la prise.

• N'ouvrez pas l'appareil ou n'effectuez aucune modification à l'intérieur.

• N'essayez pas de réparer l'appareil ou d'en remplaçer des pièces (sauf si le présent manuel fournit des instructions spécifiques dans ce sens). Pour toute opération de maintenance, prenez contact avec votre revendeur, avec le centre de maintenance Roland le plus proche, ou avec un distributeur Roland agréé (voir la page Information).

N'installez jamais l'appareil dans l'un des emplacements suivants:

exposé à des températures extrêmes (par exemple, exposition directe à la lumière du soleil dans un véhicule fermé, près d'un conduit de chauffage, ou sur un équipement produit de la chaleur) ; - embué (par exemple, salle de bains, cabinet de toilettes, sol mouillé) ; exposé à la vapeur ou à la fumée ; exposé au sel ; - humide ; exposé à la pluie ; poussiéreux ou sableux ; - soumis à de fortes vibrations et sécousses.

Avertissement

Assurez-vous que l'appareil est always placed sur une surface plane et qu'il est stable. Ne placez jamais l'appareil sur un support susceptible d'osciller, ou sur des surfaces inclinées.

• Ne laissez aucun objet (matériaux inflammables, pièces, épinges, par exemple) ni aucun liquide quel qu'il soit (eau, boissons, etc.) s'introduire dans l'appareil.

• Mettez immédiatement l'appareil hors tension et demandez une opération de maintenance à votre revendeur, au centre de maintenance Roland le plus proche, ou à un distributeur Roland/agree (voir la page Information), dans les situations suivantes :

• en cas de fumée ou d'odeur inhabituelle; des objets ou du liquide se sont introduits dans l'appareil;
• l'appareil a été exposé à la pluie (ou s'est embué de chaque autre façon);
• l'appareil ne semble pas fonctionner normalement ou vous notez une modification notable des performances.

Avertissement

• En présence de jeunes enfants, il est essentiel qu'un adulte exerce une surveillance jusqu'à ce que l'enfant soit capable de respecter toutes les règles essentielles à une utilisation sans risque.

• Protégez l'appareil des forts impacts. (Ne pas laisser tomber.)

• Ne lisez PAS un CD-ROM sur un lecteur CD audio conventionnel. Le son perçu serait d'un volume pouvant entraîner une perte auditive permanente. D'autre part, cela pourrait également endommager les haut-parleurs ou d'autres composants système.

Attention

• Essayez d’éviter que les cordons et les câbles ne s’entremêlent. Les cordons et les câbles doivent également être placés hors de portée des enfants.

• Ne montez jamais sur l'appareil et ne déposez jamais d'objets lourds dessus.

• Déconnectez tous les cordons de périphériques externes avant de déplacer l'appareil.

Alimentation électrique

• Avant de connecter cet appareil à d'autres périphériques, mettez tous les appareils hors tension. Ceci vous permettra d'éviter tout dysfonctionnement et/ou dommage des haut-parleurs ou d'autres appareils.

Emplacement

• Cet appareil peut interférer avec la réception radio et télévision. N'utilisez pas cet appareil à proximité de tels récepteurs.
• Il peut y avoir production de bruit si des appareils de communication sans fil (par exemple, des téléphones portables) sont utilisés à proximité de l'appareil. Ce bruit peut se produire lors de la réception ou de l'émission d'un appel, ou encore pendant une conversation. Si vous rencontrez ces problèmes, vous devez soit déplacer les appareils sans fil concernés à une plus grande distance de l'appareil, soit les éteindre.
• N'exposez pas l'appareil à la lumière directe du soleil, ne le placez pas à proximité d'appareils qui émettent de la chaleur, ne le laissez pas à l'intérieur d'un véhicule fermé, ou ne le soumettez de quelque manière que ce soit à des températures élevées. Une chaleur excessive peut déformer ou décolorer l'appareil.
• En cas de déplacement d'un endroit vers un autre où la température et/ou l'humidité sont très différents, des gouttelettes d'eau (de la condensation) peuvent se former à l'intérieur de l'appareil. L'appareil peut alors présenter des dysfonctionnements ou des dommages si vous essayez de l'utiliser dans ces conditions. Par conséquent, avant d'utiliser l'appareil, vous devez le laisser reposer pendant quelques heures, jusqu'à ce que la condensation se soit complètement évaporée.

Entretien

Pour le nettoyage quotidien de l'appareil, utilisez un chiffon doux et sec ou un chiffon légèrement imbibé d'eau. Pour retirer les saletés tenaces, utilisez un chiffon imbibé de détergent doux et non abrasif. Essuyez ensuite en profondeur l'appareil à l'aide d'un chiffon doux et sec. N'utilisez jamais de benzine, de diluant, d'alcool ou de solvants de quelque sorte que ce soit, afin d'éviter tout risque de décoloration et/ou de déformation.

Manipulation des cd-rom

• Évitez de toucher ou de rayer le côté brillant (surface codée) du disque. Les CD-ROM sales ou endommagés peuvent causer des problèmes de lecture. Conservez vos disques propres à l'aide d'un nettoyant pour CD disponible dans le commerce.

Précautions supplémentaires

• Manipulez avec suffisamment de précautions les boutons, curseurs et autres commandes de l'appareil, ainsi que les prises et les connecteurs. Une manipulation un peu brutale peut entraîner des dysfonctionnements.
• Lors du branchement/débranchement de tous les câbles, saisissez le connecteur et ne tirez jamais sur le câble. Vous éviterez ainsi les courts-circuits ou une déterioration des éléments internes du câ tardive). Lorsque vous devez transporter l'appareil, utilisez si possible l'emballage d'origine (y compris ses rembourrages). Sinon, utilisez un emballage équivalent.
• Microsoft, Windows et Windows Vista sont des marques déposées de Microsoft Corporation.
• Les captures d'écran apparaissant dans ce document sont utilisées conformément aux directives de Microsoft Corporation.
• Windows® est officiellement appelé : « système d'exploitation Microsoft® Windows® »
• Apple, Macintosh et Mac OS sont des marques déposées d'Apple Inc.
• Tous les noms de produits mentionnés dans ce document sont des marques ou des marques déposées de leurs propriétaires respectifs.
• Roland est une marque déposée de Roland Corporation aux États-Unis et/ou dans d'autres pays.

CONSIGNES DE SÉCURITÉ 3

REMARQUES IMPORTANTES. 5

Description des éléments et de leurs fonctions 8

Face avant. 8

Panneau latéral 9

Installation des pilotes et connexions 11

Utilisateurs Windows 7/Windows Vista 11

Installation du pilote 11

Configuration des périphériques d'entrée/sortie pour votre application............14

Windows XP 15

Installation du pilote 15

Configuration des périphériques d'entrée/de sortie pour votre application............18

Paramètres d'utilisation de l'UM-2G avec Windows Media Player 18

Macintosh 19

Installation du pilote 19

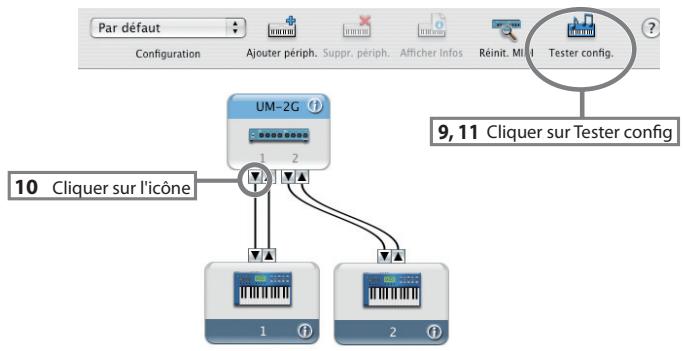

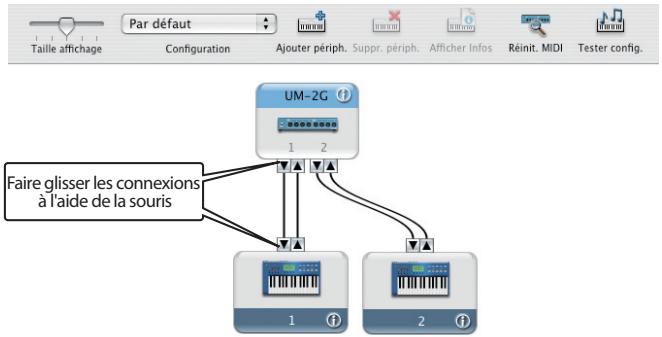

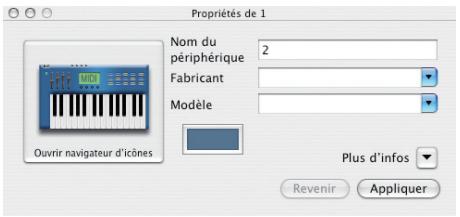

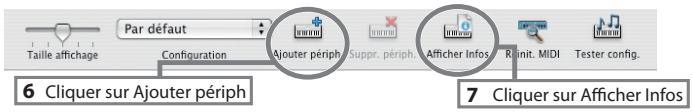

Paramètres du périphérique MIDI 20

Utilisation de base 24

Connexions de base et flux MIDI 24

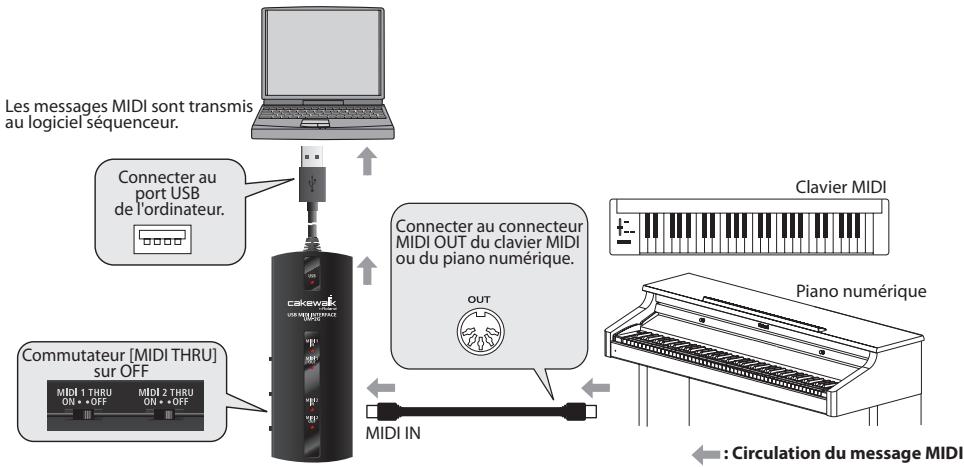

Transmission de messages MIDI d'un clavier MIDI

ou d'un piano numérique au logiciel séquenceur 24

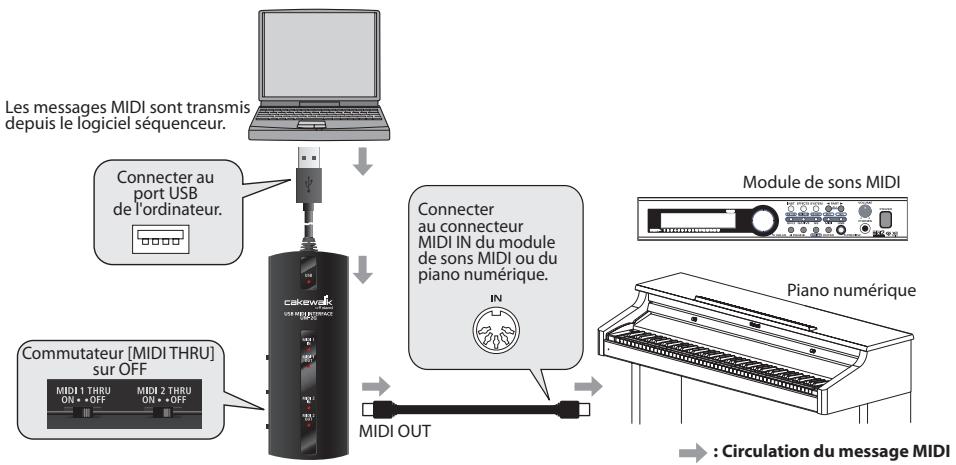

Transmission de messages MIDI du logiciel séquenceur

A un module de sons MIDI ou à un piano numérique. 25

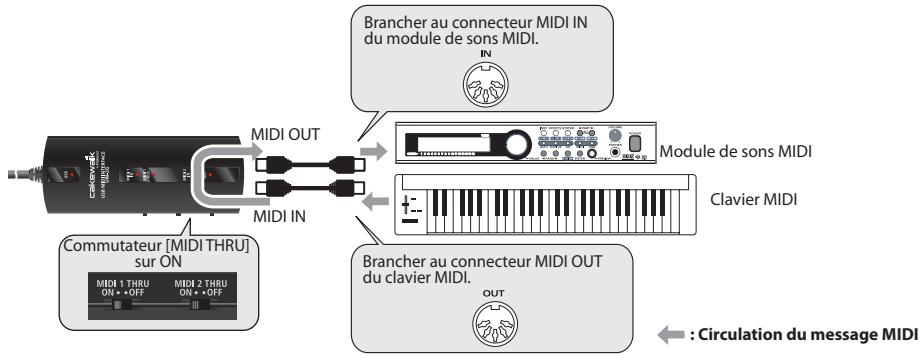

Transmission de messages MIDI d'un clavier MIDI ou d'un autre périphérique à un module de sons MIDI 26

Guide de dépannage 27

Désinstallation du pilote 35

Paramètres « Performances » du système (Windows) 37

Annexes 39

À propos du mode « Pilote Standard » (Standard Driver) 39

Principales caractéristiques techniques 41

L'UM-2G contient les éléments ci-après. À l'ouverture du paquet, veuillez immédiatement vous assurer qu'il ne manque aucun élément. Si un élément est manquant, adressez-vous au revendeur auprès duquel vous avez acheté l'UM-2G.

Cd-Rom « UM-2G CD-Rom

Il contient les pilotes nécessaires à l'utilisation de l'UM-2G.

Mode d'emploi

Il s'agit du présent document. Veuillez le conserver à portée de main pour vous y référer.

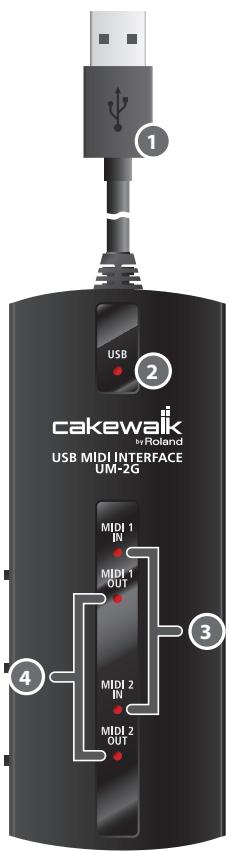

Face avant

Voudevez installer le pilote avant de connecter pour la premiere fois l'UM-2G à votre ordinateur. Installez le pilote comme decrit dans la section « Installation des pilotes et connexions » (p.11).

Cable USB

Utilisez-le pour connecter l'UM-2G à votre ordinateur.

Voyant USB

Il s'allume lorsque vous connectez l'UM-2G à votre ordinateur et que celui-ci la reconnaît.

3 Voyant MIDI IN

Quand le commutateur [MIDI THRU] est en position OFF, ce voyant s'allume lors de la réception de messages MIDI provenant du périphérique branché au connecteur MIDI IN.

4 Voyant MIDI OUT

Quand le commutateur [MIDI THRU] est en position OFF, ce voyant s'allume lors de la transmission de messages MIDI depuis l'ordinateur.

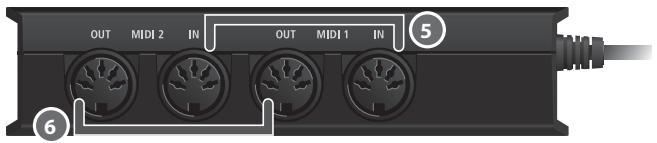

5 Connecteur MIDI IN

Utilisez des câbles MIDI pour relier ces prises aux connecteurs MIDI OUT du périphérique (par exemple un clavier MIDI) qui transmettra des messages MIDI à votre ordinateur.

6 Connecteur MIDI OUT

Utilisez des câbles MIDI pour relier ces prises aux connecteurs MIDI IN du périphérique (par exemple un module de sons) que votre ordinateur utilisera pour la lecture de musique.

7 Commutateur [advanced DRIVER] (sélecteur de mode)

Ce commutateur permet de passer en mode de fonctionnement Avancé ou en mode Pilote Standard.

Vous devriez normalement utiliser le mode Avancé (ON).

ON (Mode Avancé)	Ce mode fait appel au pilote MIDI avancé spécifique de l'UM-2G. Ce pilote utilise la technologie FPT* qui permet des transmissions MIDI rapides et de grande qualité.
OFF (Mode Pilote Standard)	Ce mode fait appel au pilote MIDI standard fourni avec le système d'exploitation. Utilisez-le si le pilote spécifique n'est pas installé sur l'ordinateur.

• FPT = Fast Processing Technology of MIDI Transmission (technologie de traitement rapide des transmissions MIDI)

8 Commutateur [MIDI THRU]

Délégation de la destination vers laquelle les messages MIDI qui traversent l'UM-2G seront transmis. Les connexions MIDI 1 et MIDI 2 disposent chacune d'un commutateur pour vous permettre de modifier ce réglage de manière indépendante pour chaque ensemble de connecteurs.

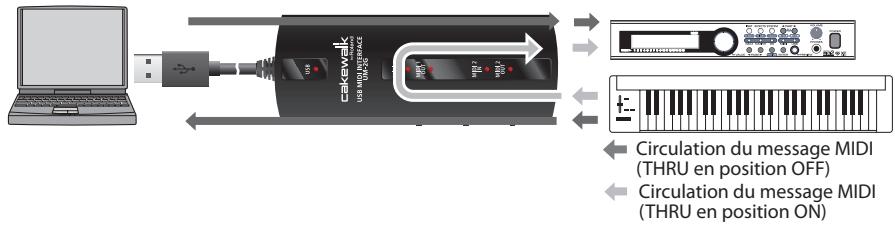

Réglage on/off du commutateur [MIDI THRU]

Le commutateur [MIDI THRU] permet de spécifier la destination des messages MIDI envoyés par le clavier MIDI ou le piano numérique branché au connecteur MIDI IN.

Réglage du commuta- teur	Périphérique de destination des messages MIDI
OFF	Les messages MIDI arrivant par le connecteur MIDI IN de l'UM-2G sont dirigés vers l'ordinateur (logiciel séquenceur).
ON	Les messages MIDI arrivant par le connecteur MIDI IN de l'UM-2G sont dirigés vers le connecteur MIDI OUT de l'UM-2G. Réglez le commutateur en position ON si vous n'utilise pas de logiciel séquenceur.

• Vous pouvez modifier le réglage du commutateur [MIDI THRU] lorsque l'UM-2G est connectée à un ordinateur. Il n'est pas nécessaire de connecter à nouveau l'UM-2G à l'ordinateur.
• Ne modifiez pas le réglage du commutateur [MIDI THRU] lorsqu'une lecture est en cours. Cela génère des erreurs MIDI.

Qu'est-ce qu'un pilote (« driver ») ?

Un « pilote » est un logiciel qui transfère des données entre l'UM-2G et les applications installées sur votre ordinateur lorsqu'on ne sait le nombre de données. Le pilote envoie des données de l'application vers l'UM-2G, et de l'UM-2G vers l'application.

La procédure d'installation varie selon le système d'exploitation que vous utilisez. Parmi les sections proposées ci-dessous, consultez celle qui correspond à votre système.

• Windows 7/Windows Vista, p. 11
• Windows XP, p. 15
• Macintosh (Mac OS X)..... p. 19
• Si vous souhaitez utiliser le mode Pilote Standard, reportez-vous à la section « Installation du pilote Standard » (p. 39).

Les étapes à réaliser directement sur l'UM-2G sont repérées à l'aide du symbole Fonctionnement de l'UM-2G. Ne connectez pas l'UM-2G à votre ordinateur tant que vous n'en avez pas reçu l'instruction.

• Les captures d'écran représentées à titre d'exemple proviennent de Windows Vista.

Installation du pilote

1. Démarrez Windows sans que l'UM-2G ne soit connectée.
2. Déconnectez tous les câbles USB, à l'exception des câbles USB clavier et/ou souris (le cas échéant).
3. Fermez tous les logiciels en cours d'exécution.
4. Insérez dans votre lecteur le CD-ROM « UM-2G CD-ROM » fourni.
5. Dans le dossier approprié sur le CD-ROM, double-cliquez sur l'icône Setup pour démarrer le programme d'installation.

Système d'exploitation	Programme d'installation
Windows 7	Ouvrez les dossiers [UM-2G], [Driver], puis [Win7]
Windows Vista	Ouvrez les dossiers [UM-2G], [Driver], puis [Vista]
Windows 7 Édition 64-bit	Ouvrez les dossiers [UM-2G], [x64Driver], puis [Win7]
Windows Vista Édition 64-bit	Ouvrez les dossiers [UM-2G], [x64Driver], puis [Vista]

Si vous recevez un message vous informant que « Le système d'exploitation que vous utilisez n'est pas pris en charge » ou que « La version de ce fichier n'est pas compatible avec la version de Windows que vous utilisez », ou si encore vous ignorez la version de votre système d'exploitation, vérifiez votre système d'exploitation comme décrit ci-dessous.

Si le Type de système indique Système d'exploitation 64-bit, veillez à utiliser la version 64-bit.

Ouvrez le Panneau de configuration, cliquez sur Système et sécurité, puis cliquez sur Système.

Si le Panneau de configuration présente l'affichage en icônes, cliquez sur Système.

Ouvrez le Panneau de configuration, cliquez sur Système et maintenance, puis cliquez sur Système.

Si le Panneau de configuration présente l'affichage classique, double-cliquez sur l'icone Système.

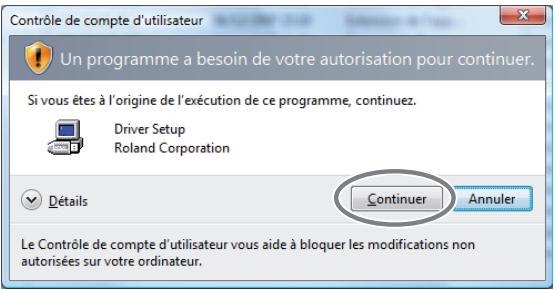

1. Un écran de contrôle du compte utilisé s'affiche.

Cliquez sur [Oui] si vous utilisez Windows 7, ou sur [Continuer] si vous utilisez Windows Vista.

1. L'écran affiche le message « Le pilote UM-2G sera installé sur votre ordinateur ». Cliquez sur [Suvivant].
2. Si d'autres messages s'affichent, suivez leurs instructions.

7. Cliquez à nouveau sur [Suivant] pour lancer l'installation.

L'installation est lancée.

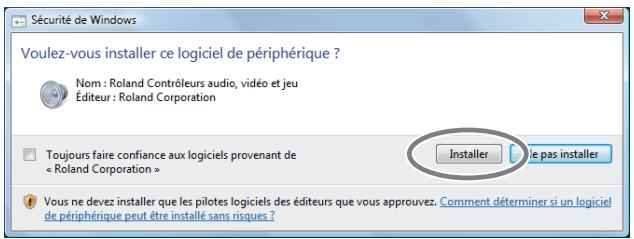

Si une boîte de dialogue relative à la sécurité de Windows apparait, cliquez sur [Installer].

L'écran indique « Le pilote est prêt à l'installation »

• Si d'autres messages s'affichent, suivez leurs instructions.

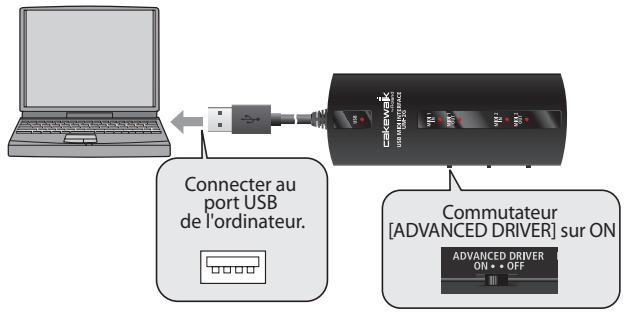

• Fonctionnement de l'UM-2G. Placez le commutateur [ADVANCED DRIVER] de l'UM-2G en position ON.
• Si le commutateur [ADVANCED DRIVER] est en position OFF, l'installation ne se déroulera pas selon la procédure suivante.
• Fonctionnement de l'UM-2G Connectez l'UM-2G à votre ordinateur.

Le pilote sera installé automatiquement.

• L'installation du pilote peut prendre quelques minutes.

Si la boîte de dialogue Modification des paramètres système s'affiche, cliquez sur [Oui]. Windows redémarre automatiquement.

L'installation du pilote est alors terminée.

Il vous faut ensuite configurer les périphériques d'entrée/de sortie pour votre application.

• L'UM-2G ne pourrait être utilisé tant que vous n'avez pas configuré ces paramètres.

Configuration des périphériques d'entrée/de sortie pour votre application

Spécifiez le périphérique MIDI que vous utiliserez avec votre application. (Pour de plus amples détails sur ces paramètres, reportez-vous au mode d'emploi du logiciel que vous utilisez.)

• Si vous ne parvenez pas à sélectionner le périphérique UM-2G dans les paramètres des périphériques de votre application, il se peut qu'un problème se soit produit. Reportez-vous à la section « Guide de dépannage » (p. 27).

Périphrérique MIDI OUT	1 (UM-2G) 2 (UM-2G)
Périphrérique MIDI IN	1 (UM-2G) 2 (UM-2G)

• Vous ne pouvez pas utiliser le périphérique d'entrée/sorting MIDI de l'UM-2G dans l'application Media Player incluse avec Windows 7 ou Windows Vista.

Les étapes à réaliser directement sur l'UM-2G sont reprises à l'aide du symbole Fonctionnement de l'UM-2G. Ne connectez pas l'UM-2G à votre ordinateur tant que vous n'en avez pas reçu l'instruction.

Installation du pilote

1. Démarrez Windows sans que l'UM-2G ne soit connectée.
2. Déconnectez tous les câbles USB, à l'exception des câbles USB clavier et/ou souris (le cas échéant).
3. Fermez tous les logiciels en cours d'exécution.
4. Insérez dans votre lecteur le CD-ROM « UM-2G CD-ROM » fourni.
5. Sur le CD-ROM, ouvrez les dossiers [UM-2G], [Driver], puis [XP], et double-cliquez sur l'icone Setup.
6. Si vous receivez un message vous informant que « Le système d'exploitation que vous utilisez n'est pas pris en charge » ou que l'application n'est pas valide, vérifie la version de votre système d'exploitation.
7. z une session Windows à l'aide d'un compte Administrateur et relancez l'installation.
8. L'écran affiche le message « Le pilote UM-2G sera installé sur votre ordinateur. » Cliquez sur [Suisant].
9. Si d'autres messages s'affichent, suivez leurs instructions.
10. Cliquez sur [Suivant] pour lancer l'installation.

Si la boîte de dialogue Installation logicielle s'affiche, cliquez sur [Continuer] pour poursuivre l'installation.

• Si vous ne pouvez pas continuer, cliquez sur [OK] pour interrompre l'installation, puis modifier les paramètres en suivant les instructions de la section « Paramètres des options de signature du pilote (Windows XP) » (p. 29).

L'écran indique « Le pilote est prêt à l'installation »

• Si d'autres messages s'affichent, suivez leurs instructions.
• Fonctionnement de l'UM-2G. Placez le commutateur [ADVANCED DRIVER] de l'UM-2G en position ON.
• Si le commutateur [ADVANCED DRIVER] est en position OFF, l'installation ne se déroulera pas selon la procédure suivante.
• Fonctionnement de l'UM-2G Utilisez un câble USB pour connecter l'UM-2G à votre ordinateur.

1. Le message « Nouveau matériel détecté » s'affiche dans le coin inférieur droit de l'écran, et l'Assistant Ajout de nouveau matériel détecté apparait.
2. L'affichage de l'Assistant Ajout de nouveau matériel détecté peut prendre de dix secondes à plusieurs minutes.

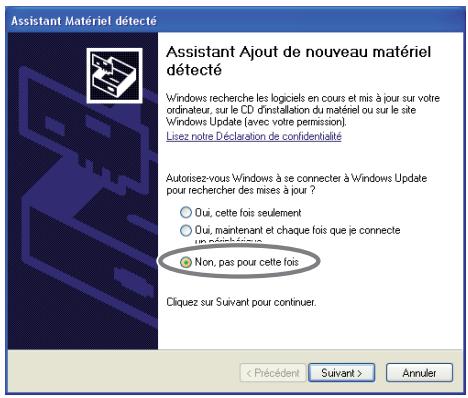

Si vous devez préciser si vous souhaitez vous connecter à Windows Update, désélectionnez « Non » et cliquez sur [Suivant].

1. Sélectionnez Installer le logiciel automatique (recommandé) puis cliquez sur [Suivant].
2. Si la boîte de dialogue Installation matérielle s'affiche, cliquez sur [Continuer] pour poursuivre l'installation.
3. Si vous ne pouvez pas continuer, cliquez sur [OK] pour interrompre l'installation, puis modifier les paramètres en suivant les instructions de la section « Paramètres des options de signature du pilote (Windows XP) » (p. 29).
4. L'écran indique alors « Fin de l'Assistant Ajout de nouveau matériel détecté ». Cliquez sur [Terminer].
5. Lorsque l'installation est terminée, la boîte de dialogue Installation du pilote affichera « L'installation est terminée. »

Cliquez sur [Fermer] pour fermer la boîte de dialogue Installation du pilote.

Si la boîte de dialogue Modification des paramètres système s'affiche, cliquez sur [Oui] pour redémarrer Windows.

L'installation du pilote est alors terminée.

Configurez alors les paramètres comme suit.

• L'UM-2G ne pourra être utilisée tant que vous n'avez pas configuré ces paramètres.

Configuration des périphériques d'entrée/de sortie pour votre application

Il vous faut spécifier le périphérique MIDI que vous utiliserez avec votre application. (Pour de plus amples détails sur ces paramètres, reportez-vous au mode d'emploi du logiciel que vous utilisez.)

• Si vous ne parvenez pas à sélectionner le périphérique UM-2G dans les paramètres des périphériques de votre application, il se peut qu'un problème se soit produit. Reportez-vous à la section « Guide de dépannage » (p. 27).

Périphrérique MIDI OUT	1 (UM-2G) 2 (UM-2G)
Périphrérique MIDI IN	1 (UM-2G) 2 (UM-2G)

Paramètres d'utilisation de l'UM-2G avec windows media player

1. Ouvrez le Panneau de configuration, cliquez sur Sons, voix et périphériques audio, puis sur Sons et périphériques audio.
2. Si vous utilisez l'affichage classique, double-cliquez sur l'icône Sons et périphériques audio.
3. Cliquez sur l'onglet Audio, puis sélectionnez 1 (UM-2G) dans la zone lecture MIDI.
4. Si vous ne parvenez pas à sélectionner le port MIDI ci-dessus, il se peut qu'un problème se soit produit. Reportez-vous à la section « Guide de dépannage » (p. 27).
5. Clique sur [OK] pour fermer la fenêtre Propriétés de Sons et périphériques audio.
6. Lancez Windows Media Player, puis sélectionnez un fichier MIDI et lisez-le.

Les étapes à réaliser directement sur l'UM-2G sont repérées à l'aide du symbole Fonctionnement de l'UM-2G. Ne connectez pas l'UM-2G à votre ordinateur tant que vous n'en avez pas reçu l'instruction.

Installation du pilote

• Si la boîte de dialogue Authentication ou Saisir le mot de passe s'affiche pendant l'installation, saisissez votre mot de passe et cliquez sur [OK].
• Les informations s'affichant sur votre écran peuvent être différentes selon votre système d'exploitation.
• Démarrez le Macintosh sans que l'UM-2G soit connectée.
• Déconnectez tous les câbles USB, à l'exception des câbles USB clavier et/ou souris (le cas échéant).
• Fermez tous les logiciels en cours d'exécution.
• Insérez dans votre lecteur le CD-ROM « UM-2G CD-ROM » fourni.
• Double-cliquez sur l'une des icônes suivantes sur le CD-ROM pour démarrer le programme d'installation.

Système d'exploitation	Programme d'installation
Mac OS X 10.6 ou ultérieur	[UM2G_USBDriver pkg] (/UM-2G/Driver/10.6)
Mac OS X 10.5 ou antérieur	[UM2GUSBDriver pkg] (/UM-2G/Driver/10.4_10.5)

Il est possible qu'un message s'affiche pour vérifier si l'installation est possible. Si c'est le cas, cliquez sur [Continuer].

Si un message s'affiche pour indiquer que l'installation n'est pas possible, vérifiez le système d'exploitation que vous utilisez, et réalisez l'étape 4.

1. Le message « Bienvenue dans le programme d'installation du logiciel UM-2G Driver » s'affiche à l'écran. Cliquez sur [Continuer].
2. Si l'écran affiche « Sélectionner une destination», cliquez sur le disque sur lequel le système d'exploitation est installé pour le sélectionner, puis cliquez sur [Continuer].
3. Sélectionnez votre disque de démarrage comme disque d'installation.
4. L'écran affiche alors « Installation simplifiée » ou « Installation standard »

Cliquez sur [Installer] ou sur [Mettre à jour].

1. L'écran indique alors « L'installation de ce logiciel requiert le redémarrage de

votre ordinateur à la fin de l'installation

Cliquez sur [Poursuivre l'installation].

1. L'écran affiche « Cliquez sur Redémarrer pour terminer l'installation du logiciel »

Cliquez sur [Redémarrer] pour redémarrer votre Macintosh.

• Le redémarrage de votre Macintosh peut prendre un certain temps.

L'installation du pilote UM-2G est terminée.

Il vous faut ensuite configurer les paramètres du périphérique MIDI.

• L'UM-2G ne pourrait être utilisé tant que vous n'avez pas configuré ces paramètres.

Paramètres du périphérique MIDI

1. Fonctionnement de l'UM-2G Placez le commutateur [ADVANCED DRIVER] de l'UM-2G en position ON.
2. Fonctionnement de l'UM-2G Connectez l'UM-2G à votre Macintosh.
3. Ouvrez le dossier Applications de votre disque dur Macintosh. Dans le dossier Utilitaires, double-cliquez sur [Configuration audio et MIDI] pour ouvrir la boîte de dialogue Configuration audio et MIDI.

La boîte de dialogue Configuration audio et MIDI s'affiche.

1. Accédez à la boîte de dialogue.

Mac OS X 10.6 ou ultérieur

Dans le menu Fenêtre, sélectionnez Afficher la fenêtre MIDI pour ouvrir MIDI Studio.

Mac OS X 10.5 ou antérieur

Cliquez sur l'onglet Périphériques MIDI.

1. Vérifiez que UM-2G apparait dans la boîte de dialogue MIDI Studio ou Configuration audio et MIDI.
2. Si UM-2G n'apparait pas ou est grisé, l'UM-2G n'est pas reconnaue correctement. Cliquez sur [Réinit. MIDI]. Vous pouvez également essayer de déconnecter l'UM-2G puis de la connecter à nouveau.
3. Les anciens paramètres issus de l'installation d'une version différente du pilote ont peut-être été conservés. Dans ce cas, cliquez sur UM-2G (grisé) pour le sélectionner, puis sur [Suppr. périph.] pour effacer ces paramètres.

1. Cliquez deux fois sur [Ajouter périph.]. Deux messages "Nouveau périph. externe" s'affichent.

1. Indiquez le nom du nouveau périphérique externe.
2. Cliquez sur le nouveau périphérique externe ajouté récemment pour le sélectionner, puis sur [AfficherInfos].
3. Dans le champ Nom du périphérique, saisissez un nom.

1. Cliquez sur [Appliquer].
2. À l'aide de la souris, faites glisser les flèches haut/bas (qui représentent les portes d'entrée/de sortie) pour qu'elles soient connectées de la façon suivante.

1. Cliquez sur [Tester config.]. 10. Cliquez sur la flèche de l'UM-2G dirigée vers le bas. Si le voyant correspondant à la sortie MIDI OUT de l'UM-2G clignote, la configuration est correcte.

11. Cliquez sur [Tester config.] pour terminer la procédure. 12. Fermez la boîte de dialogue MIDI Studio ou Configuration audio et MIDI.

Utilisation de l'UM-2G avec votre logiciel séquenceur.

Avant d'utiliser l'UM-2G avec votre logiciel séquenceur, veuillez tenir compte des remarques suivantes.

• Connectez l'UM-2G à votre Macintosh avant de lancer le séquenceur.
• Ne déconnectez pas l'UM-2G de votre Macintosh alors que votre logiciel séquenceur est en cours d'exécution.

Quittez le logiciel séquenceur avant de déconnecter l'UM-2G de votre Macintosh.

• Sélectionnez UM-2G comme Pilote MIDI (ainsi que pour d'autres éléments pertinents) dans le logiciel que vous utilisez.
• L'UM-2G ne peut pas fonctionner dans l'environnement Mac OS X Classic. N'utilisez l'UM-2G que lorsque l'environnement Mac OS X Classic n'est pas en cours d'exécution.

Ce chapitre aborde les différentes méthodes de base pour la connexion de l'UM-2G en fonction de l'utilisation souhaitée.

Transmission de messages MIDI d'un clavier MIDI ou d'un piano numérique au logiciel séquenceur

Pour transmettre des messages MIDI d'un clavier MIDI ou d'un piano numérique à un logiciel séquenceur, ou pour effectuer un enregistrement MIDI d'un morceau joué au clavier ou avec un autre instrument à l'aide d'un logiciel séquenceur installé sur votre ordinateur, procédez aux connexions et aux réglages suivants.

Paramètres du périphérique MIDI

MIDI IN	1 (UM-2G)
	2 (UM-2G)

• Configurez les paramètres du périphérique depuis le logiciel séquenceur.

Réglage du commutateur [MIDI THRU]

Commutateur [MIDI THRU]

OFF

Les messages MIDI provenant du périphérique MIDI (par exemple un clavier MIDI ou un piano numérique) connecté au connecteur MIDI IN de l'UM-2G sont transmis à l'ordinateur.

• Ne modifies pas le réglage du commutateur [MIDI THRU] lorsque l'UM-2G est en cours d'utilisation. Cela génère des erreurs MIDI.

Transmission de messages MIDI du logiciel séquenceur à un module de sons MIDI ou à un piano numérique

Lors de la transmission de messages MIDI d'un logiciel séquenceur à un module de sons MIDI ou à un piano numérique, procédez aux connexions et aux réglages suivants.

• Pour éviter tout dysfonctionnement ou endommagement des haut-parleurs, réduisez le volume de tous les appareils avant toute connexion à un autre appareil.

Paramètres du périphérique MIDI

MIDI OUT	1 (UM-2G)
	2 (UM-2G)

Si votre périphérique est branché au connecteur MIDI OUT 1, spécifiez 1 (UM-2G) pour l'option MIDI OUT. Si votre périphérique est branché au connecteur MIDI OUT 2, spécifiez 2 (UM-2G).

Pour de plus amples détails sur ces paramètres, reportez-vous à chaque page respectivement (→ Windows 7 et Windows Vista: p. 14, Windows XP: p. 18, Macintosh: p. 20).

Réglage du commutateur [MIDI THRU]

Commutateur [MIDI THRU]

OFF

Les messages MIDI provenant de l'ordinateur sont transmis au périphérique MIDI (par exemple un module de sons MIDI ou un piano numérique) connecté au connecteur MIDI OUT de l'UM-2G.

• Ne modifies pas le réglage du commutateur [MIDI THRU] lorsque l'UM-2G est en cours d'utilisation. Cela génère des erreurs MIDI.

Transmission de messages MIDI d'un clavier MIDI ou d'un autre périphérique à un module de sons MIDI

Lorsque vous souhaitez jouer sur un clavier MIDI et transmettre des messages MIDI à un module de sons MIDI, procédez aux réglages et connexions illustrés ci-dessous.

Il n'est pas nécessaire de connecter l'UM-2G à un ordinateur.

Paramètres du périphérique MIDI

L'ordinaire n'était pas utilisé pour la transmission de messages MIDI, il n'est pas nécessaire de régler les paramètres du périphérique MIDI.

Réglage du commutateur [MIDI THRU]

Commutateur [MIDI THRU]

ON

Les messages MIDI provenant du clavier MIDI ou du piano numérique connecté au cable MIDI IN de l'UM-2G sont transmis au module de sons MIDI connecté au cable MIDI OUT de l'UM-2G. Même si l'UM-2G est connectée à un ordinateur, elle ne lui transmettra aucun message MIDI.

• Ne modifies pas le réglage du commutateur [MIDI THRU] lorsque l'UM-2G est en cours d'utilisation. Cela génère des erreurs MIDI.
• Les voyants MIDI IN et MIDI OUT ne s'allument pas lorsque le commutateur [MIDI THRU] est en position ON.

En cas de problème, commencez par lire le présent chapitre. Il comporte divers conseils permettant de résoudre la plupart des problèmes.

• Pour de plus amples informations sur le fonctionnement de votre ordinateur sous environnement Windows ou Macintosh, reportez-vous au mode d'emploi de l'ordinateur et du système d'exploitation que vous utilisez.

Impossible d'installer le pilote correctement

Réinstallez le pilote de l'UM-2G comme décrit dans la section "Installation des pilotes et connexions" ( Windows Vista : p. 11, Windows XP : p. 15, Macintosh : p. 19).

Le commutateur [advanced DRIVER] de l'UM-2G est-il sur OFF ?

Mettez le commutateur [ADVANCED DRIVER] de l'UM-2G sur ON, puis réinstallez le pilote.

Assurez-vous que l'UM-2G est branchée à un connecteur USB de votre ordinateur.

Un autre périphérique USB est-il connecté à l'ordinateur ?

Avant l'installation, déconnectez tous les périphériques USB, à l'exception du clavier et de la souris.

Voulez-vousconnecteràWindowsavecl'undestypesdecomptessuivants

Utilisateur appartenant au groupe Administrateurs (par exemple, Administrateur) Utilisateur doté d'un compte de type Administrateur * Pour de plus amples informations, adressez-vous à l'administrateur système de votre ordinateur.

D'autres logiciels ou programmes résidents (antivirus, etc.) sont-ils exécutés en même temps?

Pour que l'installation se déroule correctement, aucun autre programme ne doit s'exécuter en même temps.

Assurez-vous de fermer tous les autres programmes avant de lancer l'installation.

Le gestionnaire de périphériques affiche-t-il «autres périphériques», «périphériqueinconnu » ou le symbole ?, ! ou x en regard d'un périphérique ? (Windows)

Si l'installation du pilote ne s'effectue pas correctement, le pilote peut demeurer dans un état d'installation incomplet.

Déinstaller le pilote de l'UM-2G comme décrit dans la section « Déinstallation du pilote » (p. 35), puis réinstaller-le comme indiqué dans la section « Installation des pilotes et connexions » (p. 11).

Votre ordinateur ou concentrateur USB fournit-il une alimentation suffisante ?

La connexion de l'UM-2G n'est pas possible si l'alimentation qui lui est fournie est insuffisante. Vérifiez si l'une des situations suivantes s'applique.

• Si vous utilisez l'UM-2G avec un ordinateur portable fonctionnant sur batterie, le fonctionnement peut s'avérer peu fiable en fonction du modèle d'ordinateur. Si tel est le cas, branchez votre ordinateur portable à l'adaptateur secteur.
• Le mode d'économie d'énergie de votre ordinateur limite peut-être l'alimentation fournie au périphérique USB. Vérifiez les paramètres de votre ordinateur.
• Dans certains cas, il est impossible d'utiliser l'UM-2G avec un concentrateur alimenté par bus (un concentrateur dépourvu d'alimentation). Utilisez un concentrateur USB pourvu d'une alimentation autonome.

Le cd-rom est-il correctement placé dans le lecteur de cd-rom ?

L'installation n'est possible que si le CD-ROM fourni avec l'UM-2G est inséré dans votre lecteur de CD-ROM. Assurez-vous que le CD-ROM est correctement placé dans votre lecteur de CD-ROM.

Le cd-rom est-il sale ? la lentille du lecteur de cd-rom est-elle sale ?

Si le CD-ROM ou la lentille du lecteur de CD-ROM est sale, le programme d'installation peut ne pas fonctionner correctement. Nettoyez le disque et/ou la lentille à l'aide d'un nettoyant pour CD ou pour lentille disponible dans le commerce.

Essayez-vous d'effectuer l'installation à partir d'un lecteur de cd-rom en réseau ?

L'installation à partir d'un lecteur de CD-ROM en réseau est impossible.

L' « Assistant Ajout de nouveau matériel détecté » n'apparaît pas (Windows XP)

Le câble USB est-il correctement connecté ?

Assurez-vous que l'UM-2G est correctement connectée à votre ordinateur.

Une fois le câble USB connecté, la détection de l'UM-2G peut prendre de dix secondes à plusieurs minutes.

Dans certains cas, il se peut que les paramètres « options de signature du pilote » vous empêchent d'installer le pilote. configurez les paramètres comme suit.

1. Ouvrez le Panneau de configuration, cliquez sur Performances et maintenance, puis cliquez sur l'icône Système.
2. Si vous avez sélectionné l'affichage classique, double-cliquez sur Système.
3. Cliquez sur l'onglet Matériel, puis sur [Signature du pilote]. La boîte de dialogue Options de signature du pilote s'affiche alors.
4. Dans la boîte de dialogue Options de signature du pilote, sélectionnez Avertir ou Ignorer, puis cliquez sur [OK].
5. Cliquez sur [OK] pour fermer la boîte de dialogue Propriétés système.
6. Installez le pilote comme décrit dans la section « Windows XP » (p. 15).
7. Une fois l'installation terminée, vous pouvez rétablier les paramètres d'options de signature du pilote d'origine.

Avez-vous connecté l'um-2g à un connecteur USB différent de celui utilisé lors de l'installation du pilote ?

Si votre ordinateur ou votre concentrateur USB dispose de deux connecteurs USB ou plus, et que vous connectez l'UM-2G à un connecteur USB différent, il se peut que le fichier du pilote vous soit demandé même si le pilote a déjà été installé sur votre ordinateur. (Ceci n'indique pas un dysfonctionnement.)

Installez le pilote selon la procédure suivante.

1. Utilisez un câble USB pour connecter l'UM-2G à votre ordinateur.
2. Le message « Nouveau matériel détected » s'affiche dans le coin inférieur droit de l'écran. Veuillez patienter jusqu'à ce que l'Assistant Ajout de nouveau matériel détected s'affiche.
3. L'affichage de l'Assistant Ajout de nouveau matériel détecté peut prendre un certain temps.
4. Si vous devez préciser si vous souhaitez vous connecter à Windows Update, CHOISSEZ Non et cliquez sur [Suviant].
5. Sélectionnez Installer le logiciel automatique (recommandé) puis cliquez sur [Suivant].
6. Si la boîte de dialogue Installation matérielle s'affiche, cliquez sur [Continuer] pour poursuivre l'installation.
7. Si vous ne pouvez pas continuer, cliquez sur [OK] pour arrêter ez le pilote.
8. Lorsque l'écran indique Fin de l'Assistant Ajout de nouveau matériel détecté, cliquez sur [Terminer].
9. L'écran indique alors « Installation terminée »

Cliquez sur [Fermer] pour fermer la boîte de dialogue Installation du pilote.

1. Si la boîte de dialogue Modification des paramètres système s'affiche, cliquez sur [Oui]. Windows redémarre.

Si l'installation n'a pas pu être effectuée selon la procédure ci-dessus, désinstallez le pilote de l'UM-2G comme décrit dans la section « Désinstallation du pilote » (p. 35), puis réinstallez le pilote comme décrit dans la section « Installation des pilotes et connexions » (p. 11).

Le nom du périphérique est maintenant précédé d'un nombre (« 2- » par exemple)

En fonction de votre système d'exploitation, la connexion de l'UM-2G à un port USB différent peut entraîner l'ajout automatique d'un chiffre en début de nom du périphérique; ceci ne constitue pas un problème pour l'utilisation de l'UM-2G.

Si vous souhaitez retrouver le nom du périphérique d'origine (sans chiffre), connectez l'UM-2G au même port USB que lors de son installation, ou désinstallez le pilote de l'UM-2G comme décrit dans la section « Désinstallation du pilote » (p. 35), puis réinstallez-le comme décrit dans la section « Installation des pilotes et connexions » (p. 11).

Le pilote est-il installé correctement?

Si vous ne parvenez pas à utiliser l'UM-2G malgré l'installation du pilote, ce dernier n'a peut-être pas été installé correctement. Désinstallez le pilote de l'UM-2G comme décrit dans la section « Désinstallation du pilote » (p. 35), puis réinstallez-le comme décrit dans la section « Description des éléments et de leurs fonctions » (p. 8).

Le nom du périphérique MIDI de l'um-2g est-il affiché ?

Si le nom du périphérique n'est pas affiché, fermez toutes les applications utilisant l'UM-2G, déconnectez le câble USB de l'UM-2G, puis rebranchez-le.

Si le problème n'est pas résolu, désinstallez le pilote de l'UM-2G comme décrit dans la section « Déinstallation du pilote » (p. 35), puis réinstallez-le comme décrit dans la section « Installation des pilotes et connexions » (p. 11).

L'UM-2G peut cesser de fonctionner normalement si l'ordinateur est entrée en mode veille (suspension) ou en veille prolongée pendant que l'UM-2G est connectée. Fermez toutes les applications utilisant l'UM-2G, déconnectez le câble USB de l'UM-2G, puis rebranchez-le.

Le câble USB a-t-il été déconnecté puis reconnecté pendant l'utilisation de l'um-2g ?

L'UM-2G peut cesser de fonctionner normalement si vous déconnectez et reconnectez le cable USB en cours d'utilisation. Dans ce cas, fermez toutes les applications utilisant l'UM-2G, déconnectez le cable USB de l'UM-2G, puis reconnectez-le. Si le problème n'est pas résolu, redémarrez votre ordinateur.

Sur certains ordinateurs, le pilote ne sera pas chargé correctement si l'um-2g est déjà connectée lorsque windows démarre; par conséquent, l'utilisation de l'um-2g sera impossible via le cable USB.

Dans ce cas, connectez l'UM-2G après le démarrage de Windows.

Utilisez-vous le media player fourni avec windows ?

Dans Windows 7 ou Windows Vista, il n'est pas possible d'utiliser l'UM-2G avec Media Player.

Avez-vous configuré les paramètres « performances » ? (windows)

Vous pouvez résoudre ce problème en configurant les paramètres « Performances » du système. →« Paramètres « Performances » du système (Windows) » (p. 37)

Plusieurs logiciels sont-ils en cours d'exécution ?

Fermez les applications que vous n'utilisez pas.

Même si la fenêtre d'un logiciel est fermée, ce dernier est toujours en cours d'exécution s'il apparait dans la barre des tâches. Assurez-vous de quitter tous les logiciels qui ne sont pas nécessaires.

Configurer les paramètres à l'aide de la procédure suivante.

• Pour que les changements dans la configuration de ce paramètre soient pris en compte, déconnectez puis reconnectez le cable USB de l'UM-2G.
• Si vous ne rencontrez aucun problème, laissez cette case décochée (réglage par défaut).
• Fermez tous les programmes utilisant l'UM-2G.
• Ouvrez le Panneau de configuration, cliquez sur Options supplémentaires, puis sur UM-2G.
• Si vous utilisez l'affichage classique, double-cliquez sur l'icône UM-2G. La boîte de dialogue Paramètres du pilote UM-2G s'affiche.
• Dans cette boîte de dialogue, cochez la case Charge lègerée.
• Cliquez sur [OK].

Le pilote est-il installé correctement?

Après l'installation, avez-vous configuré les paramètres pour rendre l'utilisation de l'UM-2G possible ?

L'UM-2G ne pourrait être utilisé tant que vous n'avez pas configuré ces paramètres.

Configurez les paramètres comme indiqué ci-dessous.

Windows 7/Windows Vista: « Configuration des périphériques d'entrée/de sortie pour votre application » (p. 14)

Windows XP: « Configuration des périphériques d'entrée/de sortie pour votre application » (p. 18)

Macintosh: « Paramètres du périphérique MIDI » (p. 20)

Votre ordinateur est-il entrée en mode veille (suspension) ou veille prolongée lors de la lecture ou de l'enregistrement ?

L'UM-2G peut cesser de fonctionner normalement si l'ordinateur est entré en mode veille (suspension) ou en veille prolongée pendant la lecture ou l'enregistrement. Fermez toutes les applications utilisant l'UM-2G, déconnectez le câble USB de l'UM-2G, puis rebranchez-le.

Si le problème n'est pas résolu, redémarrez votre ordinateur.

• Si l'ordinateur entre en mode veille (suspension) ou en veille prolongée pendant la lecture ou l'enregistrement, essayez de modifier les paramètres d'économie d'énergie de votre ordinateur. Pour de plus amples détails sur la configuration de ces paramètres, reportez-vous au mode d'emploi de votre ordinateur.

Le câble USB a-t-il été déconnecté ou reconnecté lors de la lecture ou de l'enregistrement ?

Si le cable USB a été déconnecté et reconnecté au cours de la lecture ou de l'enregistrement, il peut s'avérer impossible de continuer la lecture ou l'enregistrement avec l'UM-2G. Arrêtez la lecture ou l'enregistrement, puis essayez de reprendre l'opération. Si le problème persiste, fermez toutes les applications utilisant l'UM-2G, déconnectez le cable USB de l'UM-2G, puis reconnectez-le.

Impossible d'effectuer des pauses/poursuites de lecture/d'enregistrement

Si une opération impliquant une charge de travail importante est exécutée pendant l'utilisation de l'UM-2G, cette dernière peut ne plus fonctionner correctement. Dans ce cas, arrêtez la lecture/ l'enregistrement et essayez de relancer cette action. Si le problème persiste, fermez toutes les applications utilisant l'UM-2G, déconnectez l'UM-2G de l'ordinateur, puis reconnectez-la.

Le fonctionnement devient instable lorsqu l'um-2g est connectée avant le démarrage de l'ordinateur.

Veuillez démarrer votre ordinateur avant de connecter l'UM-2G. Sur un ordinateur utilisant un clavier USB, démarrer l'ordinateur avec l'UM-2G déjà connectée peut causer une instabilité de fonctionnement. Dans ce cas, démarrez votre ordinateur avant de connecter l'UM-2G.

Votre module de sons ne produit aucun son lorsque vous lisez des données MIDI.

Le commutateur [MIDI THRU] de l'um-2g est-il sur on ?

Positionnez le commutateur [MIDI THRU] sur OFF.

Les câbles MIDI sont-ils correctement connectés ?

Vérifiez les connexions des câbles MIDI (p. 27).

Le module de sons est-il configuré correctement?

Vérifiez les paramètres et le volume de votre module de sons.

Levoyant USB de l'um-2g est-il allumé?

Si le voyant USB n'est pas allumé, l'ordinateur n'a pas reconnu l'UM-2G.

Assurez-vous que l'UM-2G est connectée correctement à votre ordinateur.

Pour que l'ordinateur reconnaisse l'UM-2G, le pilote doit également être installé.

"Installation des pilotes et connexions" (Windows Vista : p. 11 / Windows XP : p. 15 / Macintosh : p. 19)

Son « double »

La fonction thru de votre logiciel séquenceur est-elle activée?

En cas de son « double » (c'est-à-dire si votre module de sons joue les notes deux fois), modifiez les paramètres comme suit. Pour plus de détails, reportez-vous au mode d'emploi de l'équipement que vous utilisez.

• Module de sons : Local OFF
• Fonction Thru de votre logiciel séquenceur : OFF

Déinstallation du pilote

Si vous n'êtes pas parvenu à installer le pilote selon la procédure indiquée, l'UM-2G peut ne pas être reconnue correctement par l'ordinateur. Dans ce cas, désinstallez le pilote selon la procédure ci-dessous, puis suivez la procédure d'installation une nouvelle fois (p. 11).

• L'affichage peut varier en fonction de votre système d'exploitation.
• Démarrez Windows alors que l'UM-2G est déconnectée. Déconnectez tous les câbles USB, à l'exception des câ
• Insérez le CD-ROM fourni dans le lecteur de CD-ROM de votre ordinateur.
• Sur le CD-ROM, accédez au dossier suivant et double-cliquez sur Uninstall.exe.

Windows 7	Ouvrez les dossiers [UM-2G], [Driver], puis [Win7]
Windows Vista	Ouvrez les dossiers [UM-2G], [Driver], puis [Vista]
Windows 7 Édition 64-bit	Ouvrez les dossiers [UM-2G], [x64Driver], puis [Win7]
Windows Vista Édition 64-bit	Ouvrez les dossiers [UM-2G], [x64Driver], puis [Vista]
Windows XP	Ouvrez les dossiers [UM-2G], [Driver], puis [XP]

1. Une boîte de dialogue Contrôle de compte d'utilisateur s'affiche ; cliquez alors sur [Oui] ou sur [Continuer].
2. Le message « Le pilote UM-2G installé va être désinstallé. » apparaît. Cliquez sur [OK]. Si un autre message s'affiche, suivez les instructions de ce message.
3. Un message indique ensuite que « La déinstallation est terminée. » Cliquez sur [OK] pour redémarrer Windows.

• L'affichage peut varier en fonction de votre système d'exploitation.
• Démarrez le Macintosh alors que l'UM-2G est déconnectée.

Déconnectez tous les câbles USB, à l'exception du clavier ou de la souris USB.

1. Préparez le CD-ROM.

Insérez le CD-ROM fourni dans le lecteur de CD-ROM de votre Macintosh.

1. Double-cliquez sur l'une des icônes suivantes sur le CD-ROM pour démarrer le programme d'installation.

Mac OS X 10.6 ou ultérieur	[UM2G-Uninstaller pkg] (/UM-2G/Driver/10.6)
Mac OS X 10.5 ou antérieur	[UM2G-Uninstaller pkg] (/UM-2G/Driver/10.4_10.5)

1. L'écran affiche le message « Ceci désinstalle le pilote de l'UM-2G de ce Macintosh » (This uninstalls UM-2G driver from this Macintosh). Cliquez sur [Déinstaller].

Si un autre message s'affiche, suivez les instructions de ce message.

1. L'écran affiche le message « Êtes-vous sûr de pouvoir désinstaller le pilote ? » Cliquez sur [OK].
2. La boîte de dialogue Authentication ou une boîte de dialogue compte le message « Le programme de désinstallation vous demande de taper votre mot de passe » s'affiche; saisissez votre mot de passe et cliquez sur [OK].
3. Un message indique ensuite que « La déinstallation est terminée. » Cliquez sur [OK] pour redémarrer Macintosh.
4. Le redémarrage de votre ordinateur peut prendre un certain temps.

Paramètres « performances » du système (windows)

1. Ouvrez le Panneau de configuration, cliquez sur Système et sécurité, puis sur Système. Si vous utilisez l'affichage en icônes, double-cliquez sur l'icône Système.
2. Sur la gauche, cliquez sur Paramètres système avancés.
3. Une boîte de dialogue Contrôle de compte d'utilisateur s'affiche ; cliquez alors sur [Oui]. Si vous êtes invité à entrer le mot de passe d'un compte administrateur, connectez-vous à Windows avec un compte utilisateur de type Administrateur, puis recommencez cette procédure.
4. Cliquez sur Performances dans [Paramètres], puis sur l'onglet Avancé.
5. Sélectionnez Les services d'arrière-plan et cliquez sur [OK].
6. Cliquez sur [OK] pour fermer Propriétés système.

1. Ouvrez le Panneau de configuration, cliquez sur Système et maintenance, puis cliquez sur Système.
2. Si vous utilisez l'affichage classique, double-cliquez sur l'icône Système.
3. Dans les tâches affichées à gauche de la fenêtre, cliquez sur Paramètres système avancés.
4. Une boîte de dialogue de contrôle du compte utilisé s'affiche; cliquez alors sur [Continuer].
5. Si vous étés invite à entrer le mot de passer d'un compte administrateur, connectez-vous à Windows avec un compte utilisé de type Administrateur, puis recommencez cette procédure.
6. Cliquez sur Performances dans [Paramètres], puis sur l'onglet Avancé.
7. Sélectionnez Les services d'arrière-plan et cliquez sur [OK].
8. Cliquez sur [OK] pour fermer Propriétés système.

1. Ouvrez le Panneau de configuration et double-cliquez sur Système.
2. Si vous utilisez l'affichage des catégories, double-cliquez sur Performances et maintenance puis sur Système.
3. Cliquez sur l'onglet Avancé, puis sur [Paramètres] dans la zone Performances.
4. Cliquez sur l'onglet Avancé.
5. Sélectionnez Les services d'arrière-plan et cliquez sur [OK].
6. Cliquez sur [OK] pour fermer Propriétés système.

À propos du mode « pilote standard » (standard driver)

Utilisez ce mode avec le pilote MIDI standard fourni avec le système d'exploitation.

Installation du pilote standard

1. Avant de connecter l'UM-2G, démarrez votre ordinateur. Débranchez tous les câbles USB, à l'exception des câbles clavier et souris, puis redémarrez votre Macintosh.
2. Fermez tous les logiciels (applications) en cours d'exécution.
3. Mettez le commutateur [ADVANCED DRIVER] de l'UM-2G sur OFF.
4. Connectez l'UM-2G à l'ordinateur.

Le pilote est installé automatiquement.

Configuration des périphériques d'entrée/de sortie

Dans l'application en cours, sélectionnez le périphérique MIDI que vous souhaitez utiliser. (Pour de plus amples détails sur cette configuration, reportez-vous au mode d'emploi du logiciel que vous utilisez.)

Périphrérique MIDI OUT	UM-2G MIDIOUT2 (UM-2G)
Périphrérique MIDI IN	UM-2G MIDIIN2 (UM-2G)

• L'UM-2G n'est pas compatible avec le Media Player inclus dans Windows 7 ou Windows Vista.

Périphrérique MIDI OUT	Périphrérique audio USB
Périphrérique MIDI IN	Périphrérique audio USB

En fonction du système d'exploitation de votre ordinateur, il se peut que le chiffre « (2) » ou un autre chiffre s'ajoute au-dessus ou à la fin du nom du port.

• Pour utiliser l'UM-2G avec le Media Player inclus dans Windows XP, il convient d'utiliser les mêmes paramètres que pour le mode Avancé. Reportez-vous à la section « Paramètres d'utilisation de l'UM-2G avec Windows Media Player » (p. 18), et sélectionnez « Périphérique audio USB ».

Avant d'utiliser l'UM-2G avec votre application, vous devez configurer les paramètres d'entrée/de sortie MIDI pour Mac OS X. La méthode est la même que pour le mode Avancé. Configurz les paramètres comme indiqué à la section « Paramètres du périphérique MIDI » (p. 20).

UM-2G : interface MIDI USB

Commutateur [ADVANCED DRIVER]

Commutateur [MIDI THRU] × 2 (MIDI 1, MIDI 2)

Connecteurs

Connecteur MIDI IN x 2 (32 canaux MIDI)

Connecteur MIDI OUT x 2 (32 canaux MIDI)

Cable USB x 1

Alimentation électrique

Fournie par l'ordinateur

Consommation

70 mA

Dimensions

CD-ROM « UM-2G CD-ROM »

• Dans le cadre d'améliorations apportées au produit, les caractéristiques techniques, l'apparence de cet appareil et/ou le contenu de ce paquet sont susceptibles d'être modifiés sans préavis.

Alimentation par BUS 28

Autres périphériques 27

Commutateur [ADVANCED DRIVER] 9

Commutateur [MIDI THRU] 10,24-26

Configuration audio et MIDI 20

Installation du pilote

Macintosh 19

Windows 7 11

Windows Vista 11

Windows XP 15

Macintosh 19

Media Player 18

Mode Avancé 9

Mode Pilote Standard 9,39

Paramètres « Performances » 32

Paramètres des options de signature du pilote.... 29

Periphérique

Autres périphériques 27

Périphérique inconnu 27

Périphérique inconnu 27

Périphérique MIDI 24-26

Macintosh 20

Windows 7 14

Windows Vista 14

Windows XP 18

Pilote

Qu'est-ce qu'un pilote ? 11

Voyant MIDI IN 8

Voyant MIDI OUT 8

Voyant USB 8

Windows 7 11

Windows Vista 11

Windows XP 15

For the USA

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

For C. A. US (Proposition 65)

Ce symbole indique que dans les pays de l'Union française, ce produit doit être collecté séparément des ordes ménagères selon les directives en vigueur dans chacun de ces pays. Les produits portant ce symbole ne doivent pas été mis au rebut avec les ordes ménagères.
