MODE D'EMPLOI Pfirst Series 0X6-050 Pfister
Valve romaine à 3 trous
Quick Installation Guide
Guide d'installation rapide
Installation Support • Soporte de instalación • Support d'installation
Aide personnelle, spécifications du produit et questions « pratico-pratiques » :
1-800-PFAUCET (732-8238)
Vidéos d'installation disponibles

Pour réduire le risque de blessures ou de dommages, lisez toutes les instructions avant d'installer le produit. Portez des lunettes de sécurité. Il est strictement nécessaire d'installer le produit en respectant tous les codes de construction et de plomberie locaux et de l'état. Obtenez fardé un plomberier professionnel si vous n'êtes pas certain de la façon d'installer ce produit. Pour des performances optimales de votre nouveau robinet Pister ^™ , une pression d'eau d'au moins 172 kPa (25 PSI) est recommandée. L'installation demande des tuyaux d'arrivée.
Required Tools
Herramientas necesarias • Outils nécessaires

Adjustable Wrench
Llave ajustable
Clé réglable
Étape pour l'installation de fibergrass.
Si à l'aide de la tuyauterie de culvre.

Soldering Tools
Herramientas de soldadura
Outils de soudure
Parts in the Box • Piezas en la caja • Pieces dans la boîte

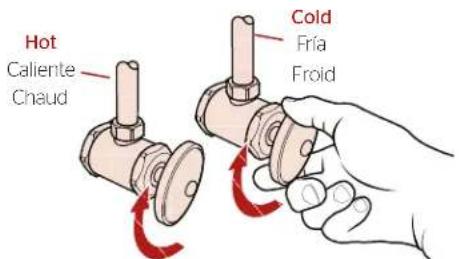

1 Turn Off Water Supply • Cierre el suministro de agua • Couper l'alimentation en eau
Repérez les entrées d'alimentation d'eau et fermez les robinets d'arrêt. Ils sont normalement trouvés près du compteur d'eau. Si vous remplacez un appareil existant, enlevez le vieil appareil et nettoyez soigneusement la surface de montage.
2
Install Valve
Instale la Válvula
Installez la Soupape
!
Votre baquet peut venir avec les trous forés. Vérifiez que les tailles de trou et leurs positions dans votre baquet sont correctes pour les dimensions spécifiques montrées ci-dessous. Si votre baquet ne vient pas perforé, suivez les dimensions recommandées ci-dessous.
Remarque : Il est recommandé que tous les trous soient de 32 mm (1 1/4 po) de diamètre.

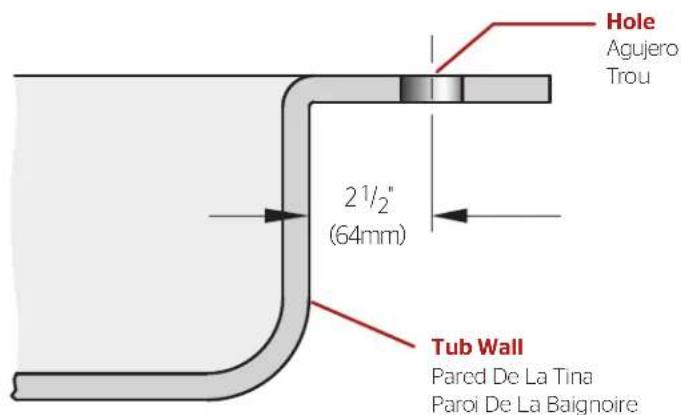

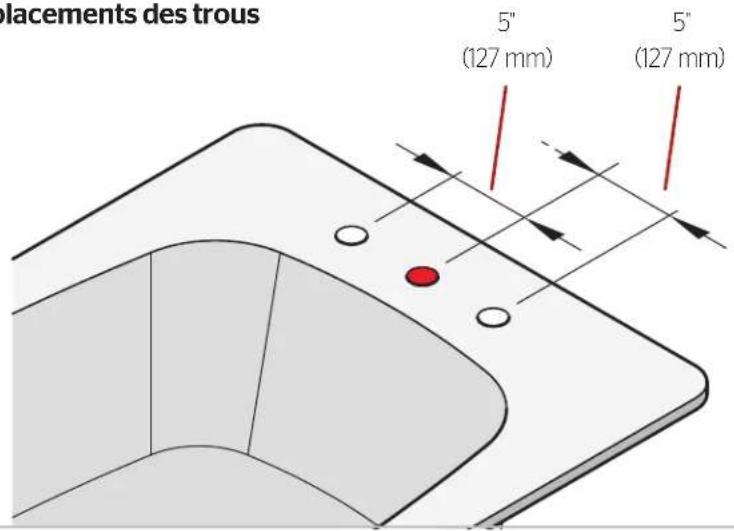

Hole Locations
Emplacements des trous
Installation Options Opciones De La Instalación Options D'installation
OPTION 1
OPCIÓN 1
OPTION 1
Thin Finished Surface
Enrarezca la Superficie Acabada
Surface de Finition Mince

Go To Step 3 Vaya Al Paso 3 Passez à L'étape 3
OPTION 2
OPCIÓN 2
OPTION 2
Thick Unfinished Surface Superficie Inacabada Gruesa Surface Non Finie Épaisse
Si la tige dépasse du pont fini entre 1/8"et 1-5/8", utilisez un kit d'extension de tige Pfister™ 974-375. Vendu séparément.

La garniture ne fonctionnera pas si la hauteur de la tige est inférieure à 5/8 "et supérieure à 11/8".
Go To Step 4 Vaya Al Paso 4 Passez à L'étape 4
OPTION 3
OPCIÓN 3
OPTION 3
Extra Thick Unfinished Surface Superficie Inacabada Gruesa Surface Non Finie Épaisse
Utilisez deux kits d'extension de tige Pfister™ 974-375 si la tige dépasse de 1/8' ou est inférieure à 3/8" du pont fini. Vendu séparément.

La garniture ne fonctionnera pas si la tige est située à 3/8 "en dessous du pont et à plus de 1/8" au dessus du pont.
Go To Step 5 Vaya Al Paso 5 Passez à L'étape 5
3
Thin Finished Surface
Enrarezca la Superficie Acabada
Surface de Finition Mince


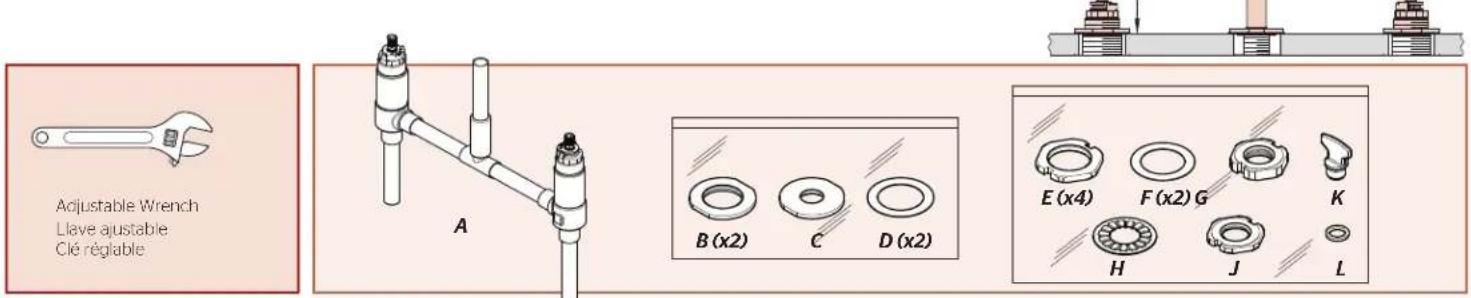

Adjustable Wrench Llave ajustable Clé réglable A B (x2) C D (x2) E (x4) F (x2) G K H J L3A
Thick Unfinished Surface
Superficie Inacabada Gruesa
Surface Non Finie Épaisse


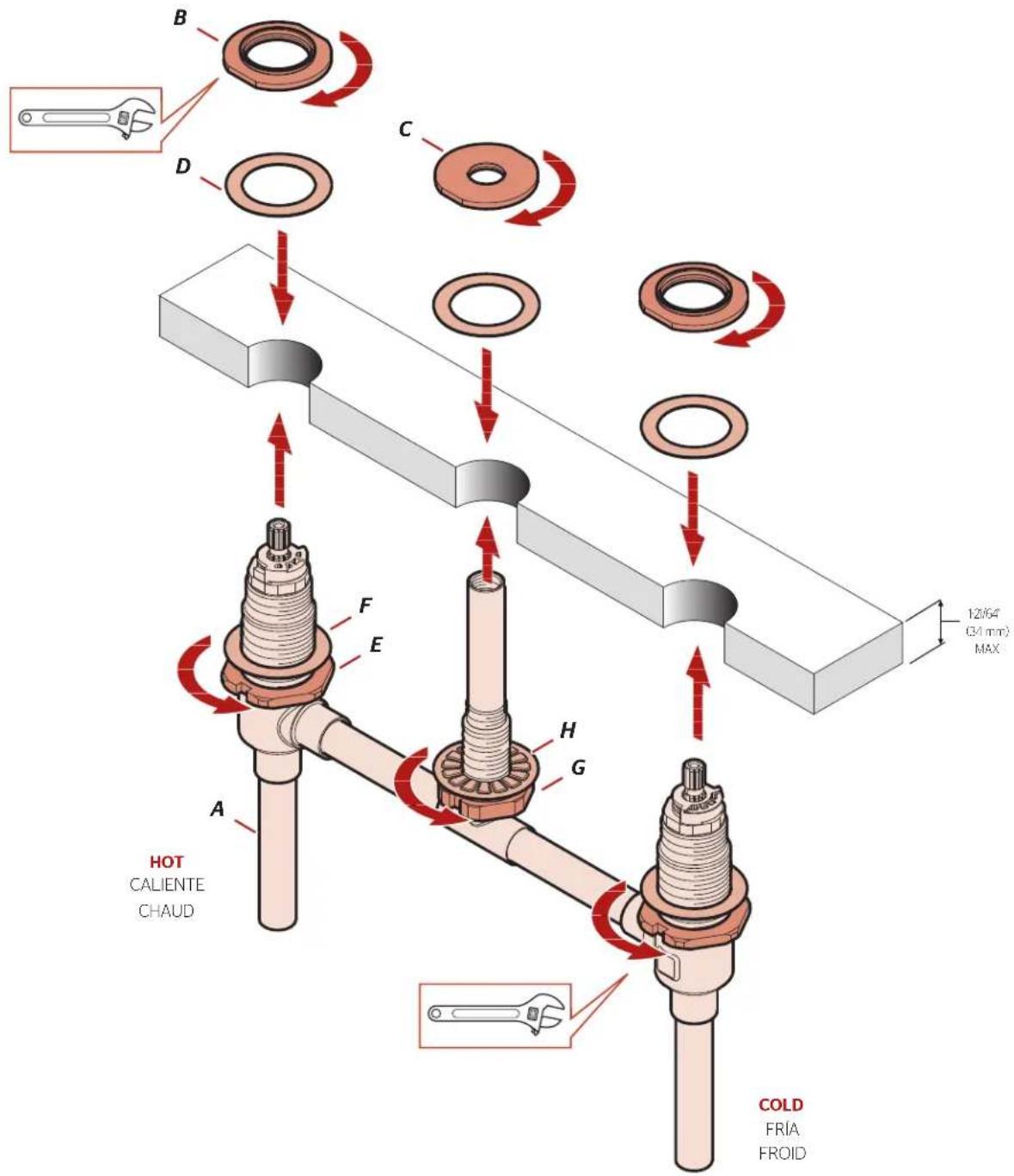

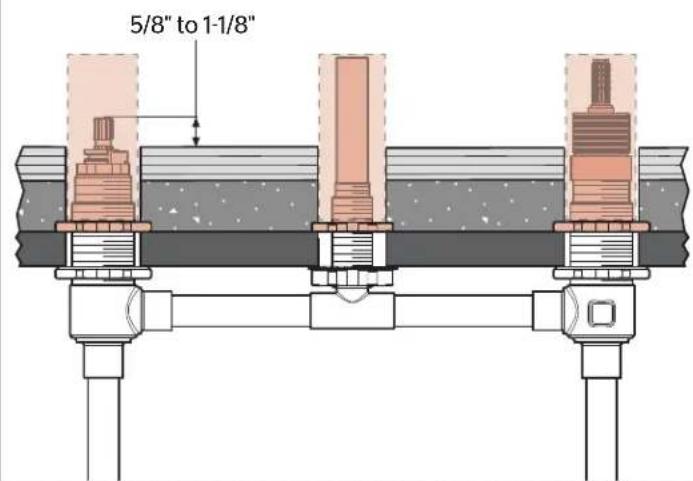

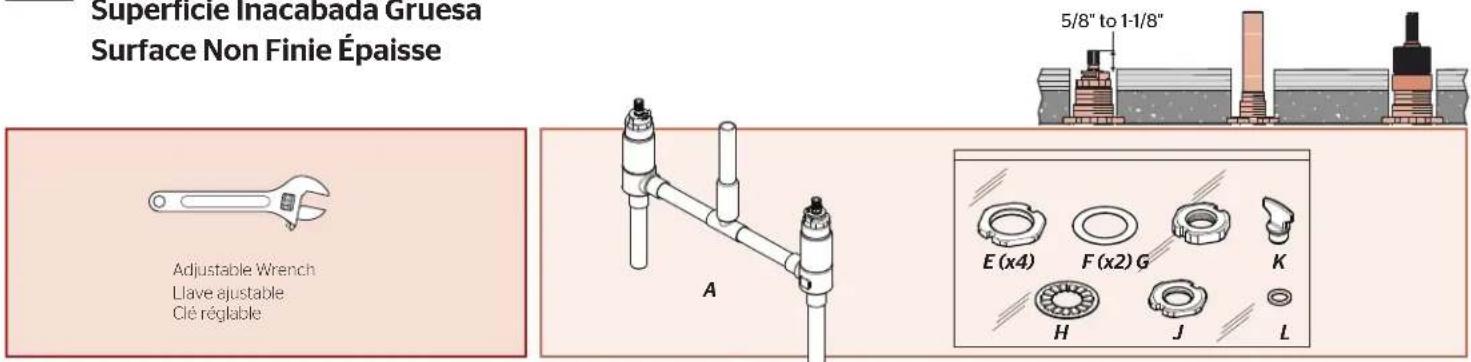

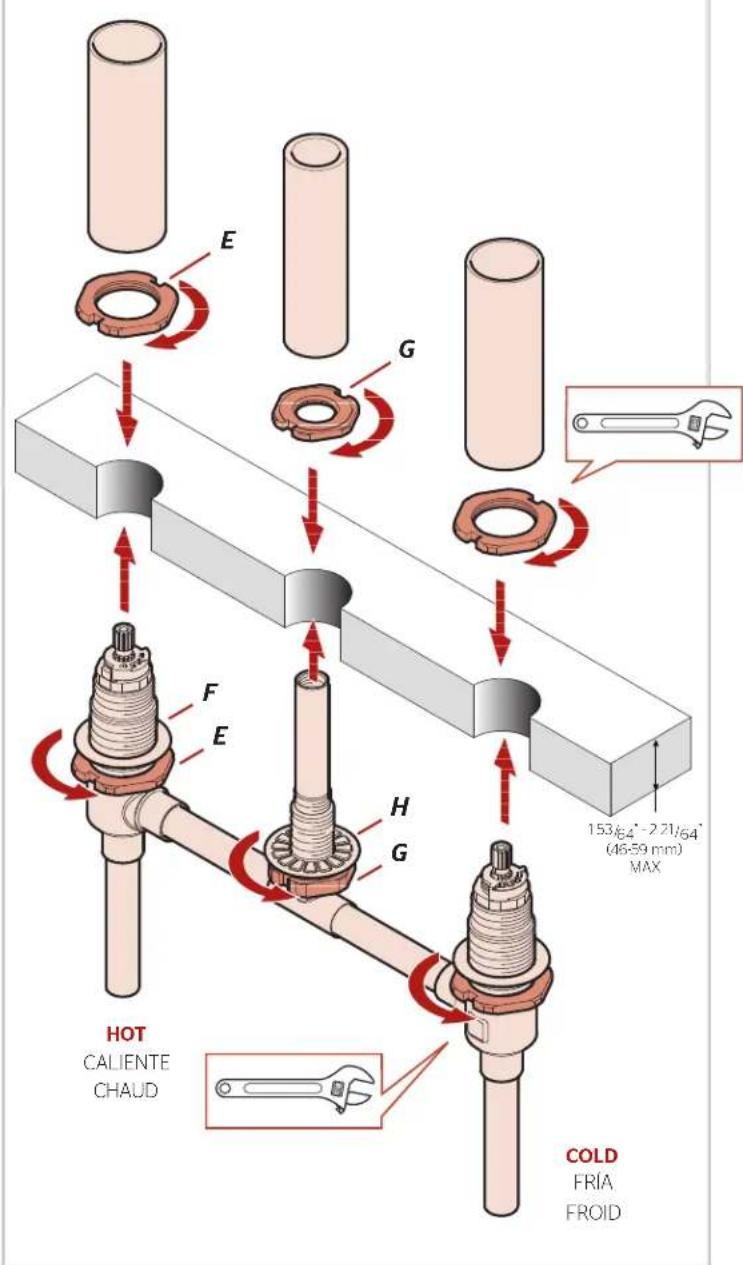

Superficie Inacabada Gruesa Surface Non Finie Épaisse Adjustable Wrench Llave ajustable Clé réglable 5/8" to 1-1/8" E (x4) F (x2) G K H J L4A 4B
Vierta en el compuesto de la pared
Verser dans le composé de mur

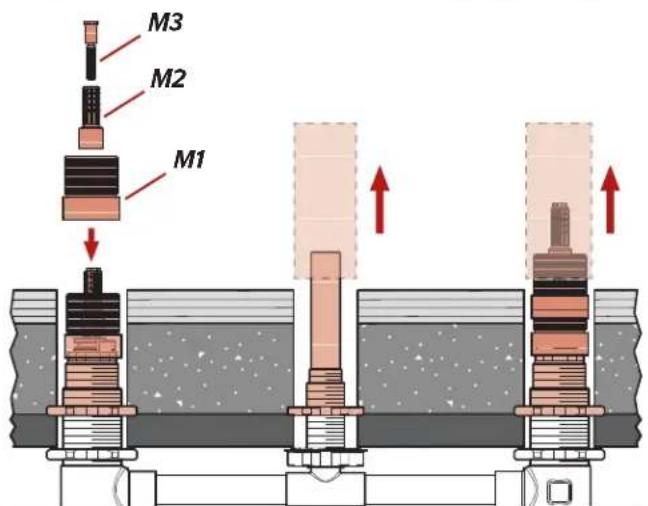

Une fois que tout est sec, retirez les protections en plâtre. Instaiez le kit d'extension de tige 974-375. Vendu séparaément. Ne pas dépasser 2 piles.


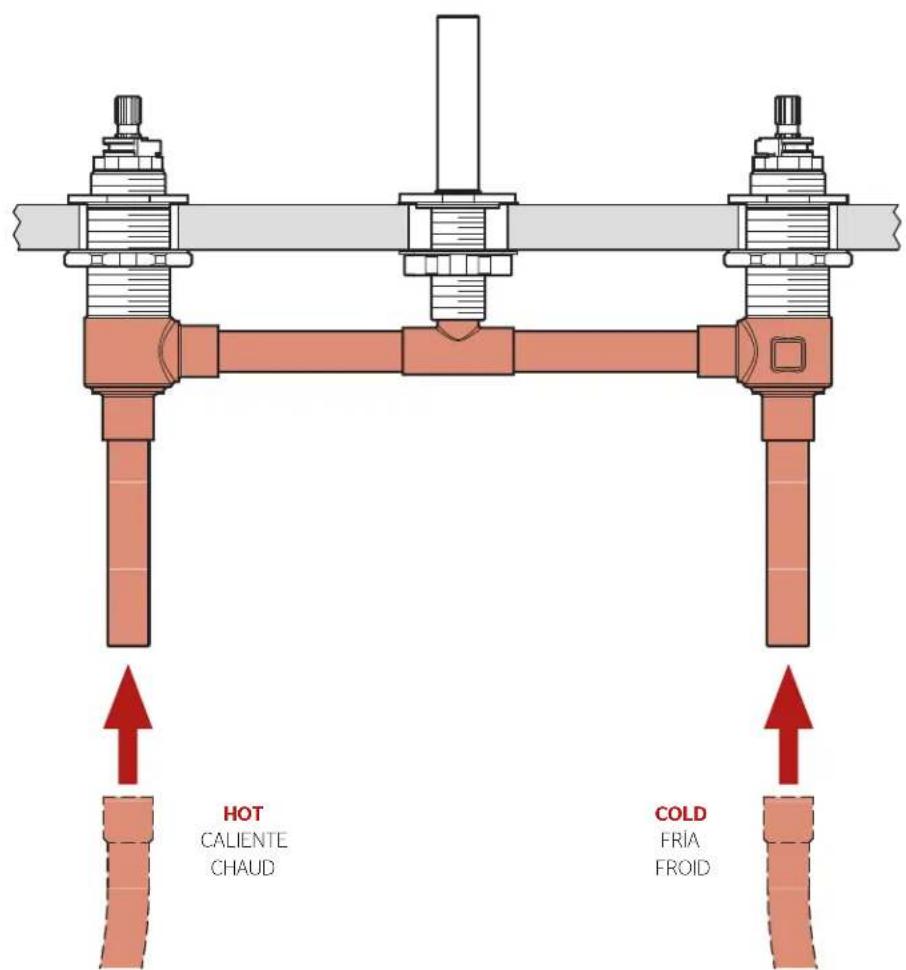

Connector les lignes d'alimentation en eau

Adjustable Wrench
Llave aiustable
Clé réglable

Propane Torch
Antorcha de Propano
Torche de Propane

La conduite d'eau chaude doit être connectée au robinet de gauche. La conduite d'eau froide doit être connectée au robinet de droite.
Les tuyaux d'arrivée d'eau ne sont pas fournis. Veuillez consulter le fabricant et/ou ses instructions pour la méthode correcte d'installation des canalisations et des garnitures d'alimentation.
NOTE : L'application incorrecte des canalisations et des garnitures d'alimentation peut avoir comme conséquence l'échec ou la fuite des canalisations et de l'ajustage de précision d'alimentation.
6A
Plusieurs types de connexions de sueur en cuivre 1/2 peuvent être utilisés.
Suivez les codes locaux et les recommandations du fabricant pour une utilisation correcte du connecteur.



7

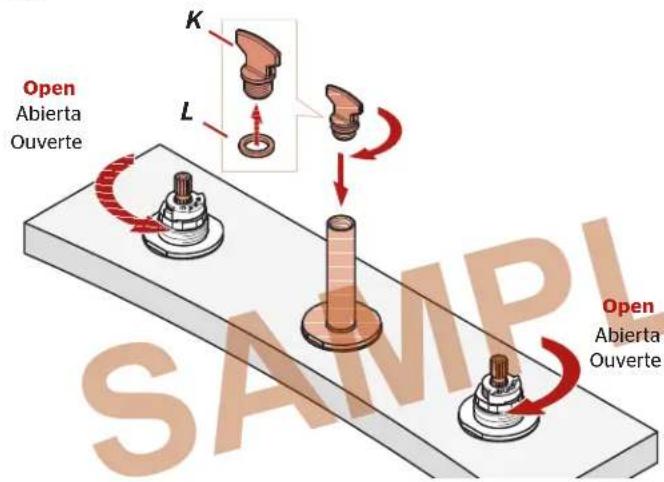

Allumez l'eau et effectuez un test d'étanchéité
7A

VÉRIFIEZ QUE LA FICHE A ÉTE INSTALLEE. Faites couler l'eau et vérifiez la pression, Vérifiez les fuites.
La pression ne doit pas dépasser 250 PSI (1724 kPa). Assurez-vous que la pression est équilibrée entre l'eau chaude et l'eau froide. La différence de pression entre l'eau chaude et froide ne doit pas dépasser 100 PSI (689 kPa).
8
Optional: Replace Plasterguard
Si vous n'installez pas la garniture immédiatement, réinstallez la protection en plâtre.
Pfister®
1-800-PFAUCET (732-8238)
pfisterfaucets.com
