Havenridge RT65-HVGS - Robinet Pfister - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Robinet
Matériau	Laiton
Finition	Chrome poli
Type d'installation	Montage sur évier
Nombre de poignées	Deux poignées
Type de cartouche	Cartouche en céramique
Débit d'eau	1.2 GPM (gallons par minute)
Température de l'eau	Froide et chaude
Utilisation	Conçu pour un usage domestique dans la cuisine
Maintenance	Nettoyage régulier avec des produits non abrasifs
Réparation	Remplacement de la cartouche en cas de fuite
Sécurité	Conforme aux normes de sécurité en vigueur
Garantie	Garantie limitée du fabricant
Informations supplémentaires	Compatible avec les systèmes de plomberie standard

FOIRE AUX QUESTIONS - Havenridge RT65-HVGS Pfister

Comment puis-je installer le robinet Pfister Havenridge RT65-HVGS ?

Pour installer le robinet, commencez par couper l'eau, puis retirez l'ancien robinet. Suivez les instructions d'installation fournies dans le manuel, en vous assurant de bien fixer les raccords et de vérifier l'étanchéité à la fin.

Que faire si le robinet fuit ?

Si le robinet fuit, vérifiez d'abord les joints et les raccords pour vous assurer qu'ils sont bien serrés. Si la fuite persiste, il peut être nécessaire de remplacer le joint d'étanchéité ou de contacter le service client pour obtenir de l'aide.

Comment nettoyer le robinet Pfister Havenridge RT65-HVGS ?

Pour nettoyer le robinet, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Le robinet est-il compatible avec un système de filtration d'eau ?

Oui, le robinet Pfister Havenridge RT65-HVGS est généralement compatible avec les systèmes de filtration d'eau. Assurez-vous de vérifier les spécifications du système de filtration pour une installation correcte.

Quelle est la garantie offerte avec le robinet ?

Le robinet Pfister Havenridge RT65-HVGS est généralement couvert par une garantie à vie limitée. Veuillez consulter le manuel d'utilisation ou le site web de Pfister pour plus de détails sur la garantie.

Comment puis-je régler la température de l'eau ?

Le robinet est équipé d'un mécanisme de réglage de la température. Tournez le levier vers la droite pour l'eau chaude et vers la gauche pour l'eau froide. Ajustez selon vos préférences.

Que faire si le débit d'eau est faible ?

Si le débit d'eau est faible, vérifiez si le filtre à aerateur est obstrué. Dévissez l'aérateur et nettoyez-le. Si le problème persiste, vérifiez la pression de l'eau dans votre maison.

Le robinet est-il facile à utiliser avec une seule main ?

Oui, le robinet Pfister Havenridge RT65-HVGS est conçu pour être facilement manipulé avec une seule main grâce à son levier ergonomique.

Comment puis-je obtenir des pièces de rechange pour le robinet ?

Vous pouvez obtenir des pièces de rechange pour le robinet en contactant le service client de Pfister ou en visitant leur site web pour consulter les options de pièces disponibles.

Quelles sont les dimensions du robinet ?

Les dimensions spécifiques du robinet peuvent être trouvées dans le manuel d'utilisation ou sur le site web de Pfister. Assurez-vous de vérifier les mesures pour vous assurer qu'il s'adapte à votre installation.

MODE D'EMPLOI Havenridge RT65-HVGS Pfister

Garniture de baignoire romaine avec 3 trous

Quick Installation Guide

Guide d'Installation Rapide

Installation Support • Soporte de Instalación • Support d'Installation

Aide personnelle, spécifications du produit et questions « pratico-pratiques » :

1-800-PFAUCET (732-8238)

Vidéos d'installation disponibles

Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d'installer l'appareil. Porter des lunettes de sécurité. Il faut installer l'appareil en respectant tous les codes de construction et de plomberie locaux et d'état. Appelez un professionnel si vous n'êtes pas certain de la façon d'installer cet appareil. Cet appareil a été conçu pour utiliser avec la plomberie brute Pfister série 0X6-05 ou 0X6 I5 baignoire romaine. Il ne fonctionnera pas avec un autre appareil. Pour obtenir la performance optimale de votre baignoire romaine, une pression d'eau minimale de 25 PSI (172 kPa) est recommandée.

Required Tools

Outils supplémentaires utiles

Flashlight

Linterna

Lampe-lorche

Cloth

Paño

Chiffon

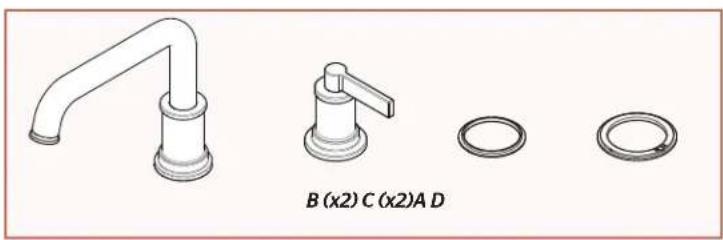

Parts in the Box

Piezas en la caja

Pièces dans la boîte

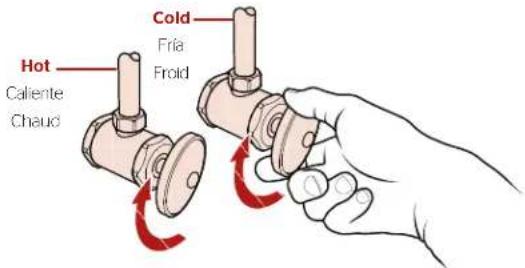

1 Turn Off Water Supply • Cierre el suministro de agua • Couper l'alimentation en eau

Repérez les entrées d'alimentation d'eau et fermez les robinels d'arrêt. Ils sont normalement trouvés près du compteur d'eau. Si vous remplacez un appareil existant, enlevez le vieil appareil et nettoyez soigneusement la surface de montage.

Hot Caliente Chaud Cold Friα Froid

60828-0300

2

Prepare Rough-In & Set Up Stem Rotation

Préparez la plomberie brute et réglez la rotation

8[203.2]

Dimensions de espace de bec

2A

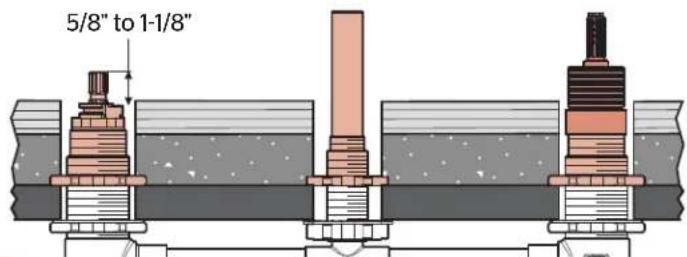

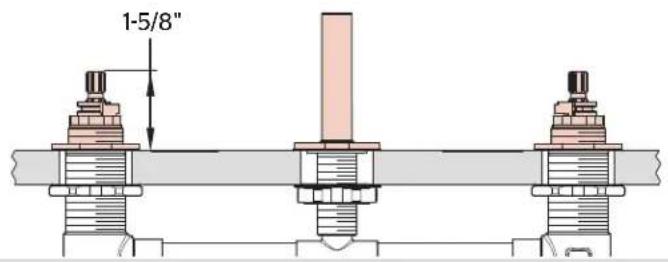

Thin Surface Installation
Instalación de una superficie delgada Installation sur une surface mince

1-5/8"

Instalación de una superficie gruesa Installation sur une surface épaisse

Le kit d'extension de tige Pfister™ 974375 doit être utilisé. Vendu séparément. La garniture ne fonctionnera pas si la hauteur de la tige est inférieure à 5/8 "et supérieure à 1-1/8".

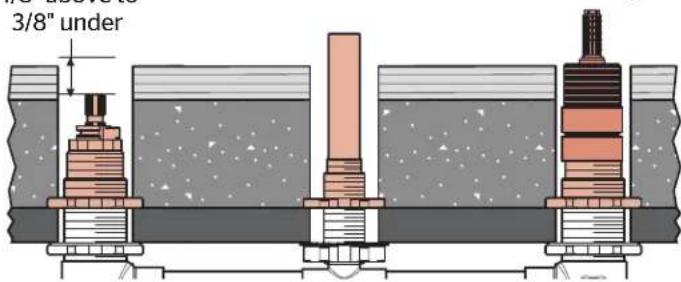

Thick Surface Installation
Instalación de una superficie gruesa Installation sur une surface épaisse
1/8" above to 3/8" under

Deux kits d'extension de tige Pfister™ 974-375 doivent être utilisés. Vendu séparément. La garniture ne fonctionnera pas si la tige est située à plus de 3/8" sous le pont et à plus de 1/8" du pont.

2B

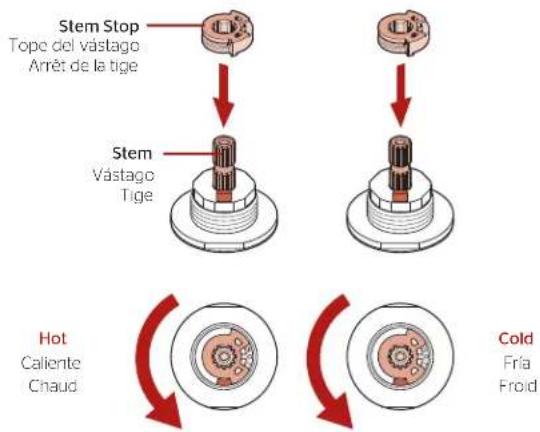

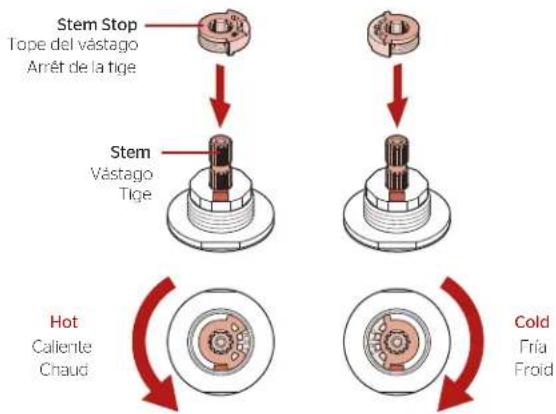

Stem Rotation Set Up
Determinacion de la rotacion de las espigas
Rotation de la tige
Option 1 • Option 1 • Option 1

Option 2 · Option 2 · Option 2

L'Arrêt De La Tige peut être introduit dans la tige de deux façons, selon la rotation que l'on veut obtenir pour les leviers.

3

Install Handles & Spout

Installez las poignées et le bec

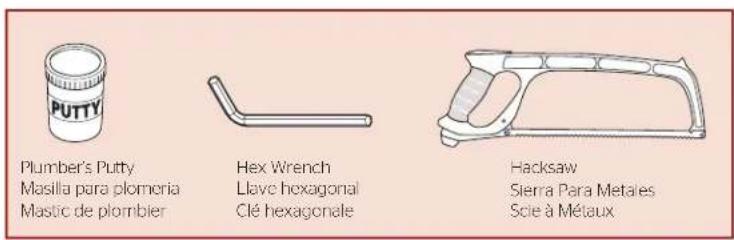

PUTTY Plumber's Putty Masilla para plomeria Mastic de plombier Hex Wrench Llave hexagonal Clé hexagonale Hacksaw Sierra Para Metales Scie à Métaux

Apply Plumber's Putty in highlighted grooves beneath C (x2). If installing on marble, no putty needed. Aplique masilla de plomero en los surcos destacados debajo de C (x2). Si instala en mármol, no es necesario aplicar masilla. Appliquez le mastic de plombier dans les rainures soulignées sous C (x2). Le mastic n'est pas nécessaire si vous installez sur du marbre.

3B

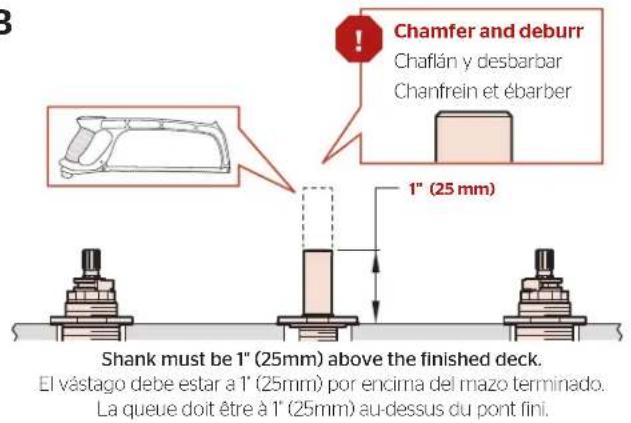

Chamfer and deburr Chaflán y desbarbar Chanfrein et ébarber 1" (25 mm) Shank must be 1" (25mm) above the finished deck. El vástago debe estar a 1" (25mm) por encirna del mazo terminado. La queue doit être à 1" (25mm) au-dessus du pont fini.

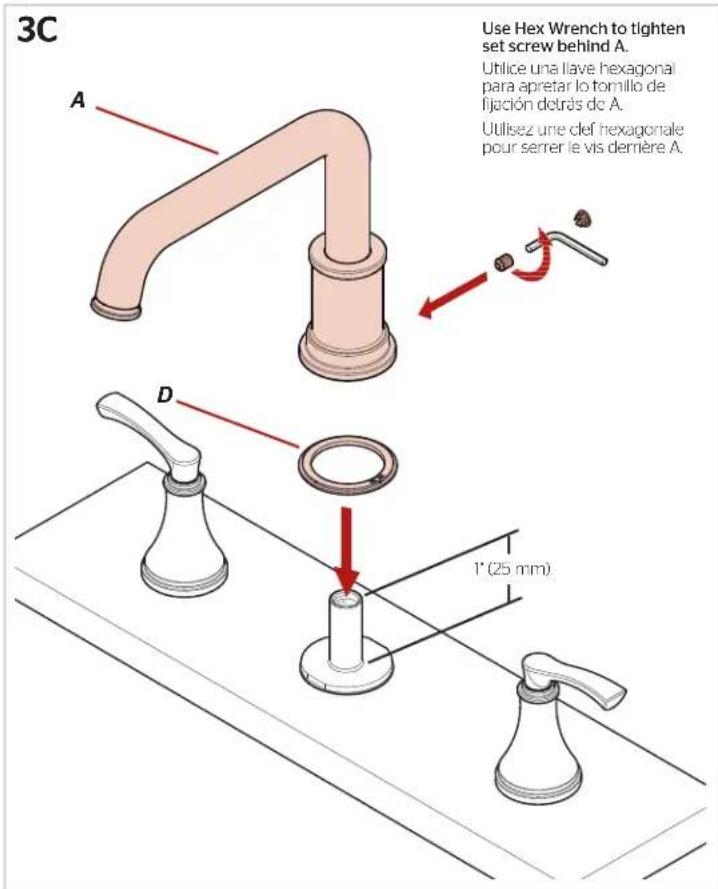

3C Use Hex Wrench to tighten set screw behind A. Utilice una llave hexagonal para apretar lo tomillo de fijación detrás de A. Utilisez une clef hexagonale pour serrer le vis dernière A. A D 1" (25 mm)

Voir les instructions d'installation 0X6/JX6 pour l'emplacement correct des valves.

4

Hot Caliente Chaud Cold Fria Froid Check for leaks above and below the deck. Revise si hay fugas encima y debajo de la cubierta. Assurez-vous qu'il n'y a pas de fuite au dessus ou au dessous ou pont.

5

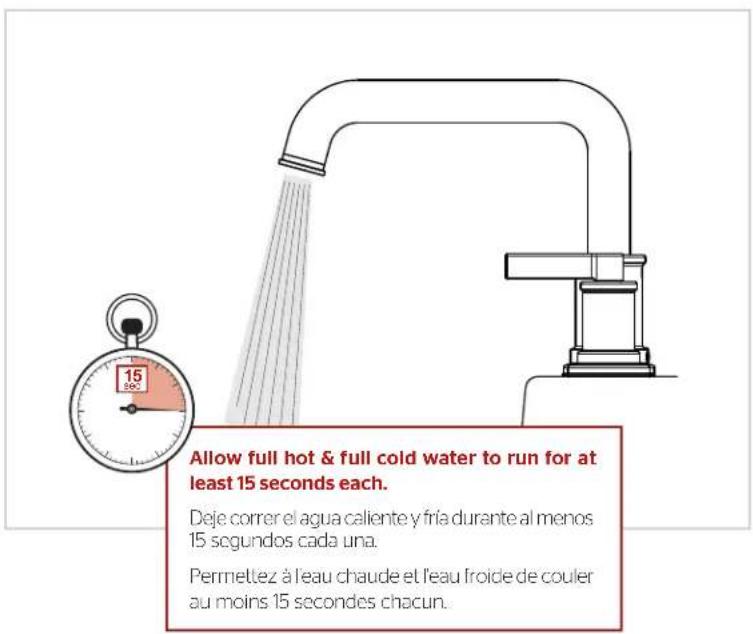

Flush the Faucet

Enjuague el grifo Vidanger l'robinet

Allow full hot & full cold water to run for at least 15 seconds each. Deje correr el agua caliente y fria durante al menos 15 segundos cada una. Permetlez à l'eau chaude et l'eau froide de couler au moins 15 secondes chacun.

Pour les aides supplémentaires à l'installation:

Pfister

FAUCETS

1-800-PFAUCET (732-8238)

pfisterfaucets.com
