Caractéristiques techniques	Robinet de cuisine à un seul levier, finition en chrome, technologie de cartouche en céramique.
Dimensions	Hauteur : 20 cm, Portée : 22 cm.
Installation	Installation facile avec un seul trou, inclus tous les accessoires nécessaires.
Utilisation	Conçu pour un usage quotidien, idéal pour les éviers de cuisine.
Maintenance	Nettoyage avec un chiffon doux, éviter les produits abrasifs.
Réparation	Cartouche remplaçable, pièces de rechange disponibles.
Sécurité	Conforme aux normes de sécurité en vigueur, sans plomb.
Informations générales	Garantie limitée de 5 ans, service client disponible pour assistance.

FOIRE AUX QUESTIONS - Pfirst Series LG142-600 Pfister

Comment installer le robinet Pfister Pfirst Series LG142-600 ?

Pour installer le robinet, commencez par couper l'eau, retirez l'ancien robinet, puis suivez les instructions fournies dans le manuel de l'utilisateur pour fixer le nouveau robinet en place.

Pourquoi mon robinet fuit ?

Une fuite peut être causée par un joint usé ou mal installé. Vérifiez les joints et remplacez-les si nécessaire. Assurez-vous également que le robinet est correctement serré.

Comment nettoyer le robinet Pfister Pfirst Series LG142-600 ?

Utilisez un chiffon doux et de l'eau savonneuse pour nettoyer le robinet. Évitez les nettoyants abrasifs qui pourraient endommager la finition.

Quelle est la pression d'eau recommandée pour ce robinet ?

La pression d'eau recommandée pour le robinet Pfister Pfirst Series LG142-600 est généralement entre 1,4 et 6,9 bars.

Comment ajuster le débit d'eau du robinet ?

Le débit d'eau peut être ajusté en modifiant la position de la cartouche à l'intérieur du robinet. Consultez le manuel pour des instructions détaillées.

Le robinet est garanti ?

Oui, le robinet Pfister Pfirst Series LG142-600 est généralement couvert par une garantie limitée. Veuillez consulter les documents de garantie pour les détails spécifiques.

Comment remplacer la cartouche du robinet ?

Pour remplacer la cartouche, démontez le robinet, retirez la cartouche usée et insérez la nouvelle. Assurez-vous qu'elle est correctement alignée avant de remonter le robinet.

Que faire si la température de l'eau est trop chaude ou trop froide ?

Si l'eau est trop chaude ou trop froide, vérifiez les connexions de plomberie pour vous assurer qu'elles sont correctement installées. Vous pouvez également ajuster le mélange d'eau chaude et froide au niveau de la vanne.

Où puis-je trouver des pièces de rechange pour ce robinet ?

Les pièces de rechange pour le robinet Pfister Pfirst Series LG142-600 peuvent être trouvées sur le site officiel de Pfister ou chez des détaillants spécialisés en plomberie.

MODE D'EMPLOI Pfirst Series LG142-600 Pfister

Mitigeur de Robinet pour Lavabo

Une garantie limitée à vie

pour ce qui est de l'aspect mécanique et de la finition,

tant et aussi longtemps que vous serez propriétaire

de votre domicile.

(Garantie limitée en cas d'utilisation commerciale

- voir ci-dessous)

Veuillez noter qu'une preuve d'achat peut être requise en cas de recours au titre de la garantie.

Garantie limitée : Tant et aussi longtemps que l'acheteur sera propriétaire du domicile dans lequel le produit Pfister a été installé, nous lui garantissons que ce dernier sera exempt de tout défaut de matériau ou vice de fabrication pouvant en entraver l'utilisation correcte tel que prévu. Dans le cas des produits d'utilisation commerciale, la garantie exprimée ci-dessus est restreinte à une période de dix (10) ans.

Par ailleurs, tant et aussi longtemps que l'acheteur sera propriétaire du domicile dans lequel le produit Pfister a été installé, nous lui garantissons un article dont la finition ne pourra se détériorer. Dans le cas des produits d'utilisation commerciale qui ne comportent pas la finition "Pforever", la garantie est restreinte à une période de cinq (5) ans.

Recours exclusif : En cas de défaut du produit relevant de la garantie, le fabricant pourra, à sa discrétion, réparer ou remplacer la partie défectueuse. Cette mesure constitue un recours exclusif.

Pour tout recours au titre de la garantie, les clients doivent communiquer avec le fabricant pour lui faire part du problème. L'acheteur d'origine peut : (1) composer le 1 800 732-8238 pour parler à un représentant qui l'assistera; (2) écrire au service à la clientèle: Pfizer Inc., 19701 DuVinci, Lake Forest, CA 92610 U.S.A., et fournir une explication du problème, en précisant le numéro de modèle, son nom, son adresse et son numéro de téléphone, ainsi que la date d'achat approximative; (3) communiquer par courrier électronique avec le service à la clientèle en utilisant le site www.plisterfaucets.com, ou (4) aviser le détaillant qui a vendu le produit. On peut être obligé de retourner le produit au fabricant, et une preuve d'achat peut être exigée.

Limitations et exclusions

PFISTER NE SERA PAS RESPONSABLE DES AUTRES DOMMAGES OU PERTES, Y COMPRIS LES DOMMAGES INDIRECTS, INDEPENDAMENT DE TOUTE THÉORIEJURIDIQUE, Y COMPRIS TOUTE RÉCLAMATION SELON LAQUELLE IL Y AURAIT EU RUPTURE DE GARANTIE, QUE CE SOIT PAR RAPPORT À UN CONTRAT OU PAR VOIE DE NÉGLIGENCE (cela comprend la négligence et la responsabilité stricte).

Pfister se réserve le droit de discontinuer ou de modifier un produit en tout temps. Certaines provinces ne permettent pas l'exclusion ou la limitation des dommages indirects, de sorte que la limitation exprimée peut ne pas s'appliquer. La présente garantie ocroie aux clients certains droits d'ordre juridique, et ceux-ci pourraient en avoir d'autres, selon la province où ils habitent.

La garantie ne s'applique pas aux dommages résultant d'un entretien, d'un nettoyage ou d'une installation fautivement effectués, ou encore d'usages fautifs, d'abus, de modifications, d'accidents ou de catastrophes naturelles.

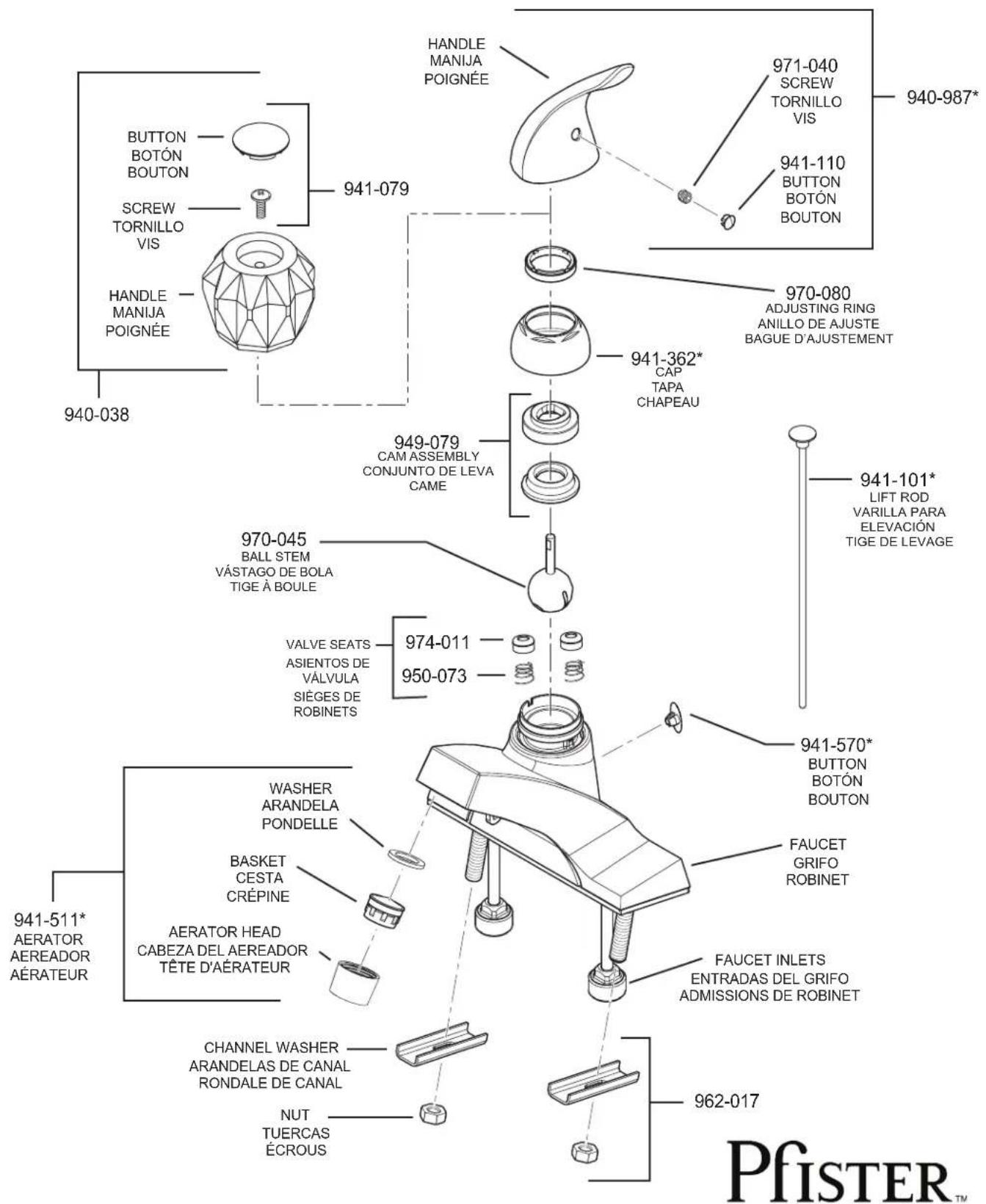

■ LG142 ■

940-038 BUTTON BOTÓN BOUTON SCREW TORNILLO VIS HANDLE MANIJA POIGNÉE 941-079 941-362* CAP TAPA CHAPEAU 949-079 CAM ASSEMBLY CONJUNTO DE LEVA CAME 970-045 BALL STEM VÁSTAGO DE BOLA TIGE À BOULE 974-011 950-073 941-511* AERATOR AEREDOR AÉRATEUR WASHER ARANDELA PONDELLE BASKET CESTA CRÉPINE AERATOR HEAD Cabeza DEL AEREDOR TÊTE D'AÉRATEUR CHANNEL WASHER ARANDELAS DE CANAL RONDALE DE CANAL NUT TUERCAS ÉCROUS 971-040 SCREW TORNILLO VIS 941-110 BUTTON BOTÓN BOUTON 940-987* 970-080 ADJUSTING RING ANILLO DE AJUSTE BAGUE D'AJUSTEMENT 941-570* BUTTON BOTÓN BOUTON FAUCET GRIFO ROBINET FAUCET INLETS ENTRADAS DEL GRIFO ADMISSIONS DE ROBINET 962-017 Pfister™

	English Español Français	Français
*	Letter Designates Finish La Letra Indica el Terminado La Lettre Designe La Fini
A Polished Chrome Cromo Puldo Chrome Poli
K Satin Nickel Niquel Satinado	Nickel Satiné

PfISTER™

19701 DaVinci

Lake Forest, CA 92610

Phone: 1-800-Pfaucet

www.pfisterfaucets.com

Spectrum

Brands

Hardware &

Home Improvement

Français: Merci d'avoir acheté ce produit Pfister. Tous les produits Pfister sont fabriqués avec soin et contrôlés à l'usine pour offrir une longue durée de service sans problème dans des conditions d'utilisation normales. Il est facile de poser ce mitigeur à l'aide d'un outillage de base et de nos illustrations très claires. Pour toute question concernant ce produit, contacter le distributeur local.

INSTALLATION TIME

Le temps moyen estimé pour installer ce robinet pour lavabo est 60 minutes (40 minutes pour des produits sans installation de la bonde). Ce temps estimé implique seulement ce produit et n'inclut pas le déplacement du vieux robinet. Ce temps estimé changere selon beaucoup de variables comme l'application d'installation, le niveau de compétence de l'installateur, le type de tuyauterie (pipe de fer, cuivre, flexible, PEX), le type d'outils utilisés, excetera.

AVERTISSEMENT : lire attentivement toutes les instructions avant de procéder pose. Pfister recommande de faire appel à un professionnel en cas d'incertitude à l'installation de ce produit !

Si on relie un tuyau d'extension au bec, un système d'anti-vacío doit être installé pour r une aspiration.

Ce produit doit être installé conformément à l'ensemble de la réglementation locale et provinciale applicable à la plomberie et à la construction.

Repérer les arrivées d'eau et fermer leurs robinets. Ces robinets se trouvent généralement sous le lavabo ou à côté du compteur d'eau. En cas de remplacement d'un robinet existant, le déposer du lavabo et nettoyer soigneusement la surface de ce dernier.

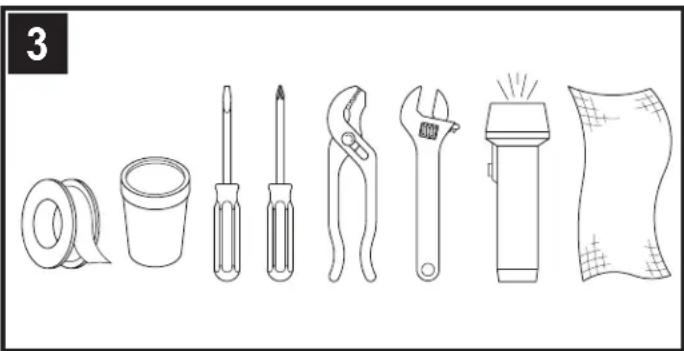

3 Français : OUTILS RECOMMANDÉS

- Ruban PTFE de plombier - Mastic de plombier - Tournevis Phillips

- Clés à ouverture variable - Tournevis plat - Pinces

• Lampe de poche • Serviette

L'installation peut exiger des tuyaux d'arrivée et/ou des vannes d'arrêt neufs ou d'autres outils.

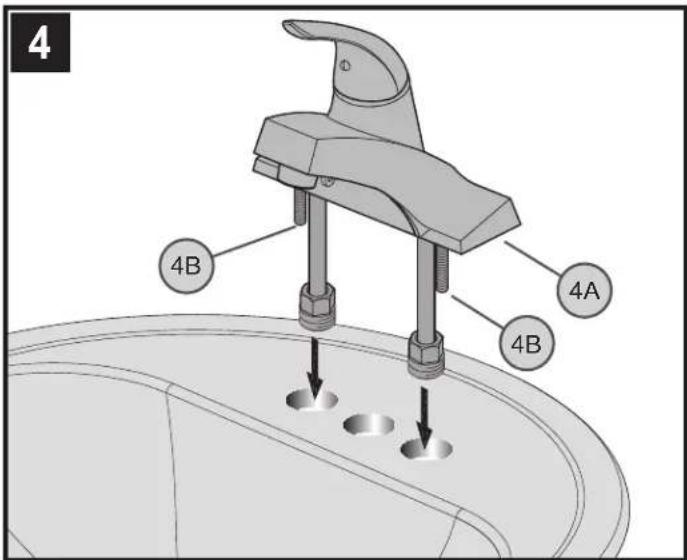

4 4B 4A 4B

4 FAUCET INSTALLATION

Appliquer du mastic de plombier dans la rainure prévue à cet effet sur la plaque inférieure (4A). Et les tiges filetées du robinet (4B) par les trous d'extrémité.

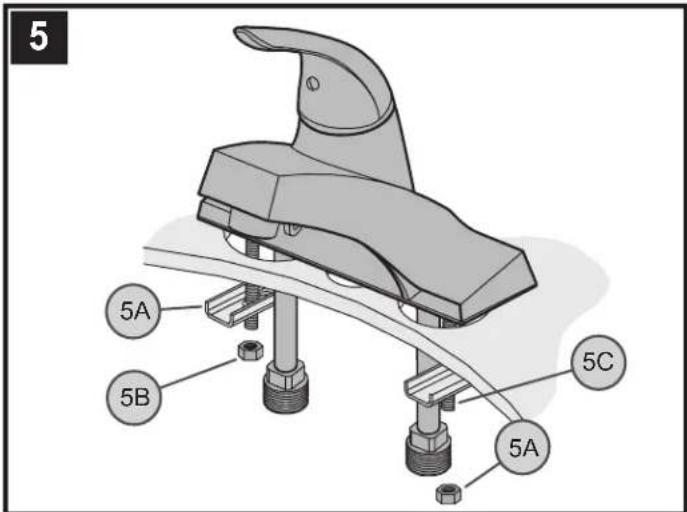

5 5A 5B 5C 5A

5 SECURING FAUCET

Depuis le dessous de l'évier, fixer le robinet en plaçant la rondelle le canal (5A) et en e'crou (5B) sur la tige filletée de montage (5C). Serrez les écrous (5B) jusqu'àoe que le robinet soit fermement relié l'évier.

Reliez l'arrivée d'eau (6A) aux entrées du robinet (6B). Les canalisations d'alimentation d'eau chavole entrent à l'admission gauche. Les canalisations d'alimentation d'eau froide entrent à l'admission droite. (Tuyaux d'arrivée d'eau ne sont pas incluses.) Veuillez suivre les instructions du fabricant quand installant les robinets d'arrivée.

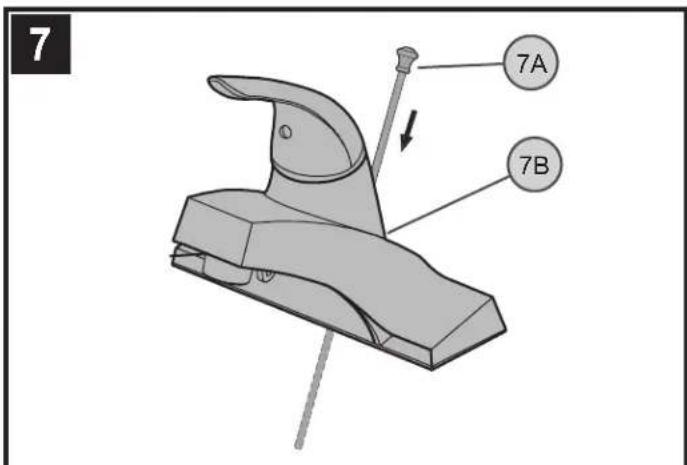

7 7A 7B

7 POP-UP ROD CONNECTION

Introduire la tige de levage (7A) dans le trou percé à l'arrière du bec (7B).

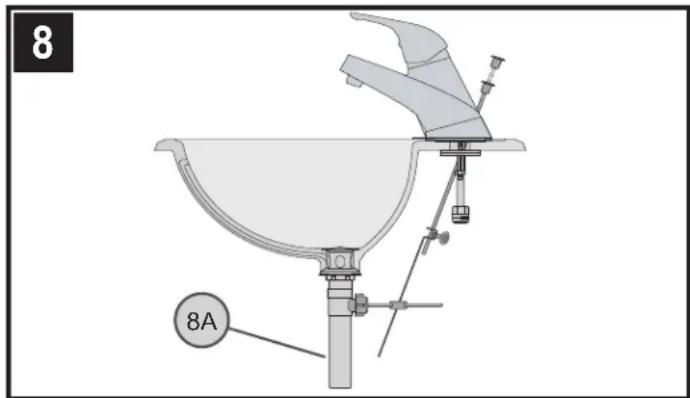

8 8A

8 POP-UP INSTALLATION

Installez et adapte le corps de bonde (8A) avec les instructions qui sont inclus dans l'ensemble du corps de bonde.

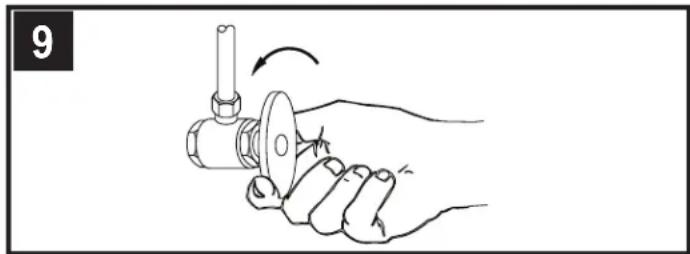

Ouvrir les robinets d'arrivée d'eau chaude et d'eau froide, puis vérifier le dessus et le dessous du lavabo pour voir s'il y a des fuites.

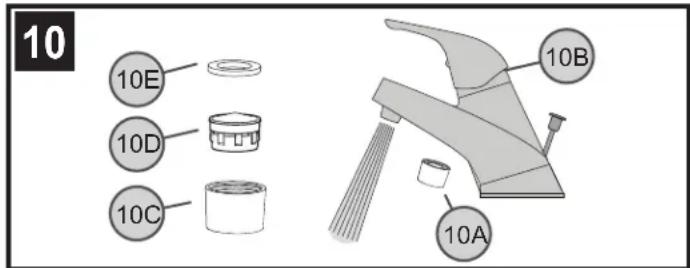

Une fois l'installation terminée, retirer le boîtier d'aérateur (10A). Ouvrir les robinets (10B) laisser couler l'eau chaude et l'eau froide pendant au moins une minute pour chaque robinet. Contrôler l'étanchéité pendant que l'eau coule. Pour nettoyer l'aérateur, démonter son boîtier (10A) en séparant le corps de l'aérateur (10C), la crépine (10D) et la rondelle (10E). Une fois que les pièces sont nettoyées, procéder au remontage dans l'ordre inverse du démontage.

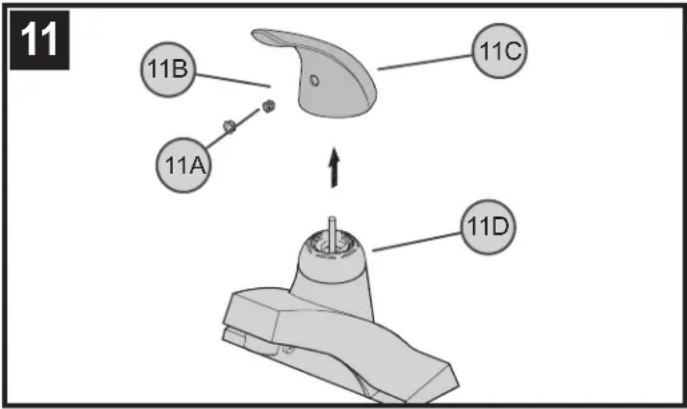

11 11B 11C 11A 11D

11 HANDLE REMOVAL

11 Français : DÉPOSE DES MANETTES

Les robinets étant en position fermée, détacher le bouton décoratif (11A), dévisser la fixation (11B) et retirer le moyeu de manette (11C) de la tige de robinet (11D).

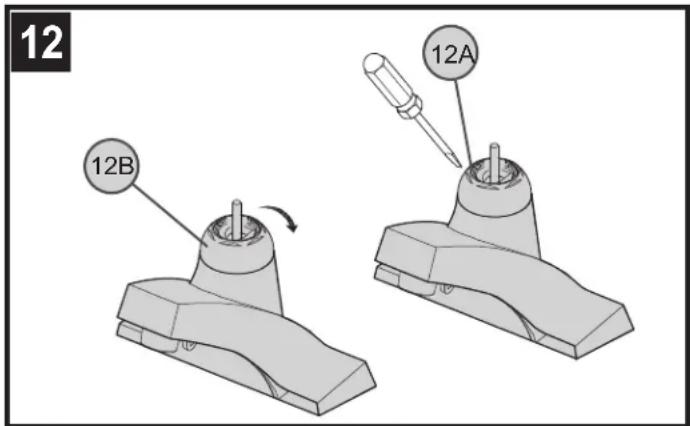

12 12B 12A

12 TROUBLE SHOOTING THE VALVE

Fuites sous la manette : serrer la bague d'ajustage (12A) en la tournant dans le sens horaire à l'aide d'un petit tournevis. Placer la tige à boule en position d'OUVERTURE et continuer à serrer la bague d'ajustage (12A) jusqu'à ce que la fuite s'arrête. Si la fuite persiste, desserrer la bague d'ajustage (12A) et serrer l'ensemble du chapeau (12B) en le tournant dans le sens horaire. Resserrer la bague d'ajustage et remettre la manette en place.

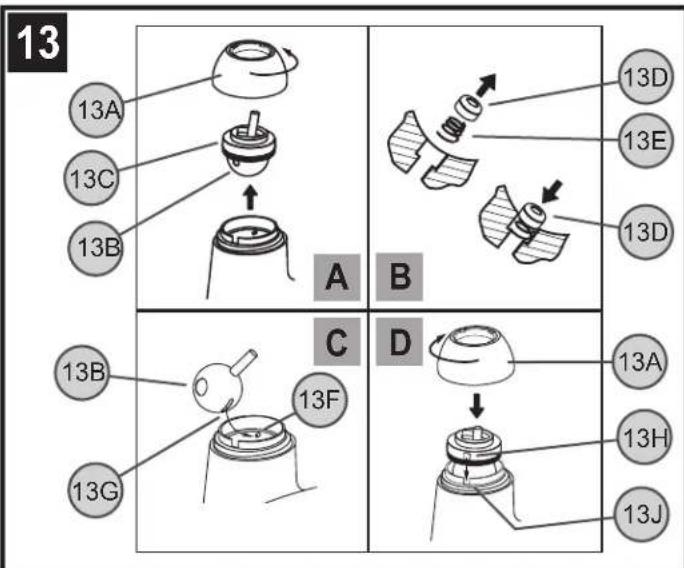

13 13A 13C 13B A B 13D 13E 13D 13B 13F C D 13A 13H 13J 13G

Déposer la manette et couper l'arrivée d'eau. Dévisser le chapeau (13A) et retirer la tige à boule (13B), ainsi que la came en plastique et caoutchouc (13C) (vue A). Examiner les deux petits sièges de robinets en caoutchouc (13D) pour voir s'ils sont encrassés et les nettoyer ou les remplacer. Enfoncer les sièges de robinets (13D) et les ressorts (13E) pour les remettre en place, plus petit côté sur le dessus (vue B). Lors de la remise en place de la tige à boule (13B), aligner soigneusement l'ergot métallique (13F) qui se trouve à l'intérieur du corps du mitigeur et la fente oblongue (13G) de la boule (vue C). Remonter le mitigeur en ajustant soigneusement l'ergot d'assemblage (13H) dans l'encoche (13J) du corps du mitigeur (vue D). Resserrer le chapeau (13A) et remettre la manette en place. Ouvrir l'arrivée d'eau.

Français : ATTENTION Entretien

DEMONTAGE :

1. Vous pouvez éventuellement acheter des pièces de rechange au magasin où vous avez acheté votre lavabo.
2. Si vous ne trouvez pas les pièces de rechange désirées, n'hésitez pas à appeler ou à écrire au service à la clientèle de Pfister.
3. Coupez toujours l'eau et laissez sortir la pression avant de tenter de réparer votre lavabo.

Français : REMARQUE : Soin des garnitures

Instructions de nettoyage :

Pour nettoyer et faire briller toutes les poignées et les finis décoratifs, il vous suffit d'utiliser un chiffon doux humidifié avec de l'eau. L'utilisation d'un produit à polir, de détergents, de nettoyants abrasifs, de solvants organiques ou d'acide peut causer des dommages. L'utilisation de tout autre objet qu'un chiffon humide doux annulera votre garantie!

Garnitures spéciales :

Toute garniture contenant de la porcelaine ou d'autres substances similaires ne peut être installée dans les endroits publics ou à des fins commerciales. L'installation de telles garnitures se fera aux risques et périls de l'utilisateur !

1-800-PFAUCET (1-800-732-8238)

For Toll-Free Pfaucet information call 1-800-PFAUCET (1-800-732-8238) or visit www.pfisterfaucets.com

Pour les renseignement concernant le service san frais de Pfaucet, appelez 1-800-PFAUCET (1-800-732-8238)

appel ou visite www.pfisterfaucets.com

• Aide pour le montage
  • Rensignements sur l'entretien et la garantie
