Type de produit	Robinet de baignoire romaine
Marque	Pfister
Modèle	Havenridge RT65-HVSDB
Catégorie	Robinet
Nombre de trous	3
Type de montage	Sur pont
Pression d'eau minimale recommandée	25 PSI (172 kPa)
Matériau	Laiton
Finition	Nickel brossé (estimation)
Bec	Fixe
Poignées	Deux poignées séparées (chaude/froide)
Compatibilité	Raccords bruts Pfister série 0X6-05 ou 0X6-15
Outils nécessaires	Clé hexagonale, mastic de plombier, scie à métaux, lampe-torche, chiffon
Entretien	Nettoyer avec un chiffon doux et non abrasif
Sécurité	Porter des lunettes de sécurité, couper l'alimentation en eau avant installation
Pièces détachées	Kit d'extension de tige Pfister 974-375 (vendu séparément)
Assistance	1-800-PFAUCET (732-8238) pour aide supplémentaire
Garantie	Consulter le fabricant

FOIRE AUX QUESTIONS - Havenridge RT65-HVSDB Pfister

Quelle est la pression d'eau minimale recommandée pour le robinet Pfister Havenridge RT65-HVSDB ?

La pression d'eau minimale recommandée est de 25 PSI (172 kPa) pour des performances optimales.

Comment installer les poignées et le bec du robinet ?

Suivez le guide d'installation : après avoir préparé la plomberie brute, fixez le bec en utilisant du mastic de plombier dans les rainures sous la pièce C, puis serrez la vis de réglage derrière A avec une clé hexagonale.

Ce robinet est-il compatible avec tous les raccords bruts ?

Non, il est conçu pour fonctionner avec les raccords bruts Pfister série 0X6-05 ou 0X6-15 baignoire romaine. Il ne fonctionnera pas avec d'autres.

Dois-je utiliser du mastic de plombier pour l'installation sur marbre ?

Si vous installez sur du marbre, le mastic de plombier n'est pas nécessaire. Pour les autres surfaces, appliquez-le dans les rainures sous la pièce C.

Comment vérifier les fuites après installation ?

Vérifiez qu'il n'y a pas de fuites au-dessus et au-dessous du pont. Ouvrez l'eau et inspectez visuellement les raccords.

Comment vidanger le robinet après installation ?

Laissez couler l'eau chaude et froide à plein débit pendant au moins 15 secondes chacune pour rincer l'installation.

Puis-je installer ce robinet sur une surface épaisse ?

Oui, mais si la hauteur de la tige dépasse 1-1/8 po après l'installation, vous devez utiliser le kit d'extension de tige Pfister 974-375 (vendu séparément).

Quel type de clé dois-je utiliser pour serrer les vis ?

Utilisez une clé hexagonale pour serrer la vis de réglage derrière la pièce A.

Où puis-je trouver des pièces de rechange pour ce robinet ?

Contactez Pfister au 1-800-PFAUCET (732-8238) ou visitez leur site Web pour commander des pièces comme le kit d'extension de tige.

Comment nettoyer et entretenir le robinet ?

Nettoyez avec un chiffon doux et non abrasif. Évitez les nettoyants agressifs qui pourraient endommager la finition.

MODE D'EMPLOI Havenridge RT65-HVSDB Pfister

Garniture de baignoire romaine avec 3 trous

Guide d'Installation Rapide

Support d'Installation

Aide personnelle, spécifications du produit et questions « pratico-pratiques » :

1-800-PFAUCET (732-8238)

Vidéos d'installation disponibles

Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d'installer l'appareil. Porter des lunettes de sécurité. Il faut installer l'appareil en respectant tous les codes de construction et de plomberie locaux et d'État. Appelez un professionnel si vous n'êtes pas certain de la façon d'installer cet appareil. Cet appareil a été conçu pour utiliser avec la plomberie brute Pfister série 0X6-05 ou 0X6-15 baignoire romaine. Il ne fonctionnera pas avec un autre appareil. Pour obtenir la performance optimale de votre baignoire romaine, une pression d'eau minimale de 25 PSI (172 kPa) est recommandée.

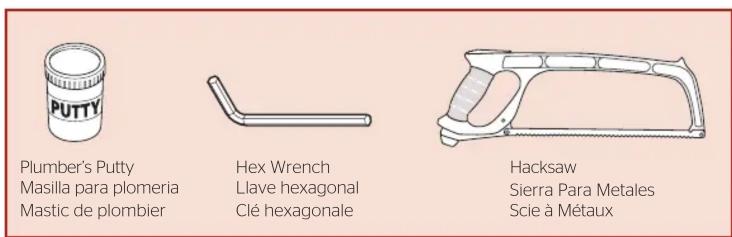

Outils supplémentaires utiles

Flashlight

Linterna

Lampe-torche

Cloth

Paño

Chiffon

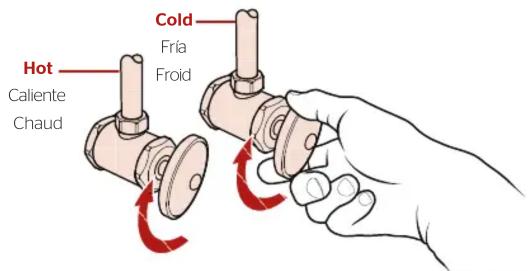

Couper l'alimentation en eau

Repérez les entrées d'alimentation d'eau et fermez les robinets d'arrêt. Ils sont normalement trouvés près du compteur d'eau. Si vous remplacez un appareil existant, enlevez le vieil appareil et nettoyez soigneusement la surface de montage.

60828-0300

Préparez la plomberie brute et réglez la rotation

Dimensions de l'espace de bec

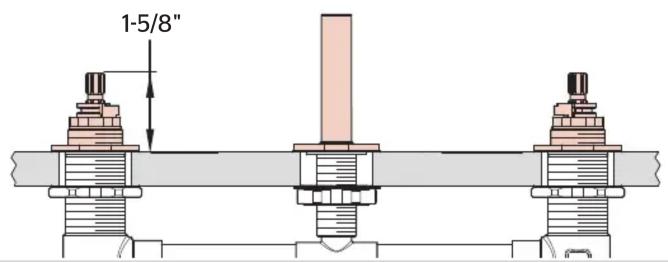

Installation sur une surface mince

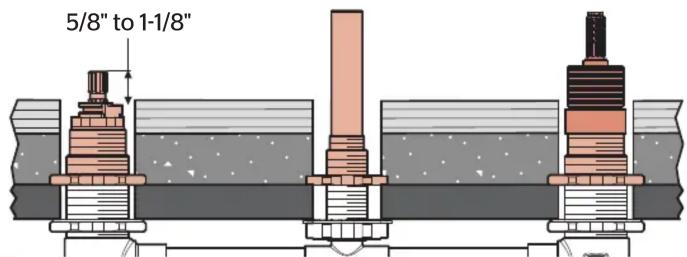

Installation sur une surface épaisse

Le kit d'extension de tige Pfister™ 974-375 doit être utilisé. Vendu séparément. La garniture ne fonctionnera pas si la hauteur de la tige est inférieure à 5/8" et supérieure à 1-1/8".

Installation sur une surface épaisse 1/8" au-dessus

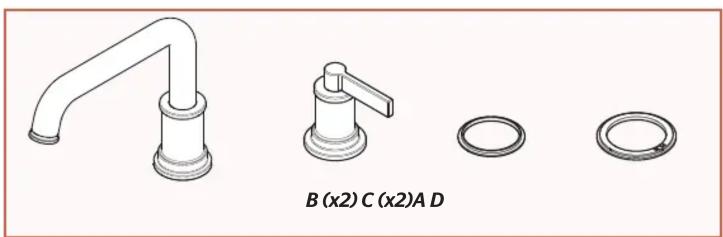

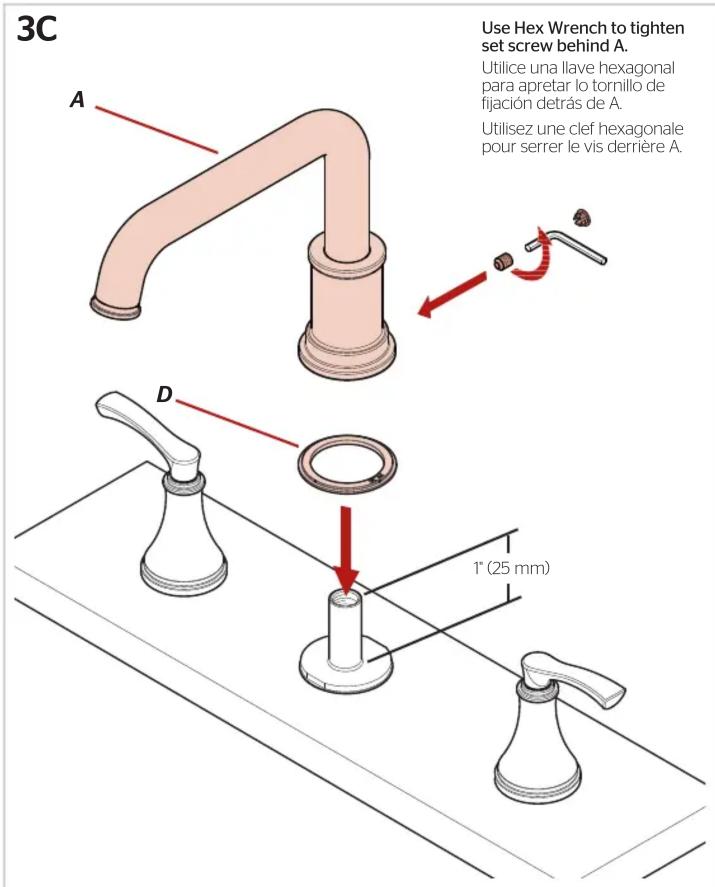

Installez les poignées et le bec

Voir les instructions d'installation OX6/JX6 pour l'emplacement correct des valves.

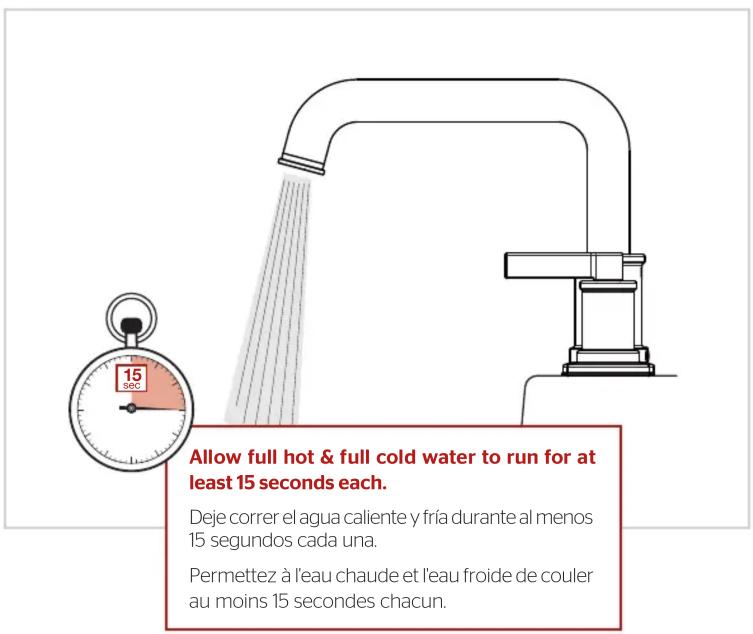

Vidanger l'robinet

Pour les aides supplémentaires à l'installation:

Pfister

FAUCETS

1-800-PFAUCET (732-8238)

pfisterfaucets.com
