Type de produit	Capteur de qualité de l'air intérieur
Modèle	ALPŠTUGA (E2495)
Alimentation	5.0 VDC, 1.0 A, 5.0 W via USB-C
Connectivité	Thread (Matter), compatible IKEA Home smart
Portée sans fil	10 m en extérieur
Fréquence de fonctionnement	2402-2480 MHz
Puissance de sortie	3 dBm
Mesures	CO₂ (0-5000 ppm), PM2.5 (0-1000 µg/m³), température, humidité, heure
Précision CO₂	Relevé correct après 12 h de fonctionnement
Affichage	Écran avec luminosité adaptative automatique
Boutons	Affichage, Système, Réglages, Réglage heure, Plus
Indicateurs LED	Blanc (appairage), Rouge (alerte CO₂/PM2.5, réinitialisation)
Classe laser	LASER de CLASSE 1 (IEC 60825-1)
Entretien et nettoyage	Nettoyer avec un chiffon sec
Sécurité	Usage intérieur uniquement, hauteur max 2 m, ne pas immerger
Température de fonctionnement	Non spécifiée dans la notice
Dimensions	Non spécifiées
Poids	Non spécifié
Contenu de l'emballage	Capteur, câble USB-C, document Conseils et instructions d'entretien
Garantie	Consulter le magasin IKEA

FOIRE AUX QUESTIONS - ALPSTUGA 706.093.96 IKEA

Comment connecter le capteur ALPSTUGA à l'application IKEA Home smart ?

Branchez le capteur via USB-C, il passe en mode appairage automatiquement pendant 15 minutes. Scannez le QR code sur l'emballage jaune dans l'application IKEA Home smart et suivez les instructions. Si nécessaire, appuyez sur le bouton Système pour réactiver le mode appairage.

Puis-je utiliser le capteur sans le connecter à un système ?

Oui, le capteur fonctionne de manière autonome. Branchez-le simplement et les données s'affichent. Vous pouvez basculer entre CO₂, PM2.5, température, humidité et heure avec le bouton Affichage.

Comment réinitialiser le capteur aux paramètres d'usine ?

Maintenez enfoncé le bouton Système pendant 10 secondes jusqu'à ce que le voyant LED rouge cesse de clignoter. Le capteur se réinitialise et passe en mode appairage pendant 15 minutes.

Que signifient les voyants LED sur le capteur ?

Un voyant blanc clignote rapidement pendant l'appairage, puis clignote deux fois une fois connecté. Un voyant rouge fixe indique que la concentration de CO₂ dépasse 1000 ppm ou de PM2.5 dépasse 15 µg/m³ (visible uniquement lors de l'affichage de ces valeurs ou de l'horloge). Un voyant rouge clignotant lors de la réinitialisation.

Comment changer l'unité de température de Celsius à Fahrenheit ?

Appuyez longuement sur le bouton Réglages pour basculer entre °C et °F.

Comment régler l'heure sur le capteur ?

Appuyez sur le bouton de réglage de l'heure, les heures clignotent. Utilisez le bouton Plus pour ajuster, appuyez à nouveau sur le bouton de réglage pour passer aux minutes, modifiez avec Plus, puis appuyez sur le bouton de réglage pour confirmer. Pour le format 12/24h, appuyez brièvement sur le bouton Réglages.

Quelle est la portée du capteur avec d'autres appareils ?

La portée sans fil est d'environ 10 m en extérieur. À l'intérieur, elle varie selon les matériaux de construction et l'emplacement.

Comment nettoyer le capteur ALPSTUGA ?

Utilisez un chiffon sec pour nettoyer la surface. Ne plongez jamais le capteur dans l'eau ou tout autre liquide.

Le capteur est-il compatible avec d'autres systèmes domotiques ?

Oui, il est certifié Matter et utilise la technologie Thread. Il peut être connecté à tout système compatible Matter nécessitant une passerelle et un routeur de bordure Thread.

Pourquoi la mesure de CO₂ peut-elle être inexacte en altitude ?

À partir de 1500 m d'altitude, la concentration de CO₂ mesurée peut être moins précise en raison des variations atmosphériques.

MODE D'EMPLOI ALPSTUGA 706.093.96 IKEA

Description du produit

Le capteur de qualité de l'air ALPSTUGA permet de vérifier la température, le taux d'humidité et la qualité de l'air intérieurs en temps réel. Ce produit certifié Matter est compatible avec le système IKEA Home smart ou tout autre système qui fonctionne avec le protocole Matter. Peut aussi être utilisé seul, sans système connecté.

Avec le système ikeahome smart

Pour connecter ce produit à un système IKEA Home smart, une passerelle IKEA et l'application IKEA Home smart sont nécessaires.

1. Allumer le capteur en branchant le câble USB-C à un adaptateur. Il s'allumera automatiquement et le mode appairage s'activera pendant 15 minutes pour vous permettre de vous connecter au système IKEA Home smart.
2. Scanner le QR code qui figure sur la partie jaune de l'emballage et suivre les instructions dans l'application IKEA Home smart pour connecter le capteur au système. Chaque produit a un QR code unique.

Pour réactiver le mode appairage du capteur, appuyer sur le bouton Système.

Avec un système connecté certifié matter

Pour connecter le produit à un système connecté qui fonctionne avec le protocole Matter, une passerelle et une application du même fabricant sont nécessaires.

1. Allumer le capteur en branchant le câble USB-C à un adaptateur. Il s'allumera automatiquement et le mode appairage s'activera pendant 15 minutes pour vous permettre de vous connecter à un système connecté certifié Matter.
2. Scanner le QR code Matter sur la couverture du document Conseils et instructions d'entretien et suivre les instructions de l'application du fabricant. Le QR code Matter est aussi imprimé sur le capteur.

Pour réactiver le mode appairage du capteur, appuyer sur le bouton Système.

Sans système connecté

Allumer le capteur en branchant le câble USB-C à un adaptateur. Il s'allumera automatiquement et les données mesurées s'afficheront.

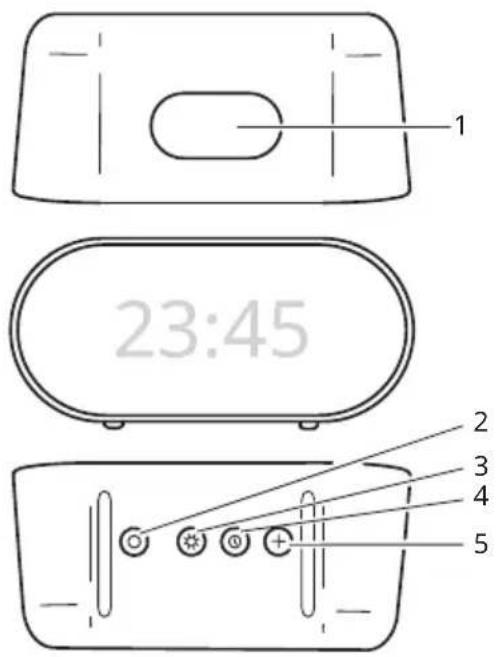

Fonctions des boutons

Pour passer d'un réglage à l'autre, utiliser les boutons du capteur.

Bouton affichage (1)

Appuyer pour passer d'un relevé à l'autre.

Bouton système (2)

Appuyer pour activer le mode appairage du capteur ou le réinitialiser.

Bouton réglages (3)

Appuyer brièvement pour choisir entre le format 12 heures et 24 heures. Appuyer longuement pour choisir entre les degrés Celsius et Fahrenheit.

Bouton de réglage de l'heure (4)

Appuyer pour modifier les heures et les minutes et confirmer l'heure définie.

Bouton plus (5)

Appuyer pour modifier les heures et les minutes.

Affichage

Appuyer sur le bouton d'affichage pour passer d'un relevé à l'autre dans l'ordre suivant: CO₂/PM 2.5/Température/Humidité/Heure/CO₂. Le relevé sélectionné restera affiché.

Réglage de l'heure

Appuyer sur le bouton de réglage de l'heure pour modifier l'affichage de l'horloge. Les heures clignotent en premier. Utiliser le bouton plus (+) pour régler l'heure correcte. Appuyer à nouveau sur le bouton de réglage de l'heure et modifier les minutes à l'aide du bouton plus (+). Appuyer sur le bouton de réglage de l'heure pour confirmer. Pour choisir entre le format 12 heures et 24 heures, appuyer brièvement sur le bouton de réglage de l'heure.

Température

Le degré Celsius (°C) est l'unité de température par défaut. Pour utiliser le Fahrenheit (°F), appuyer longuement sur le bouton Réglages.

Niveau de co₂

La concentration de CO₂ ne doit pas dépasser 1000 ppm en intérieur. Un voyant LED d'alerte s'allume et reste allumé tant que la concentration excède ce seuil. Le voyant LED d'alerte n'est visible que lorsque les valeurs de CO₂ ou l'horloge s'affichent à l'écran.

Niveau de PM 2.5

Le niveau de PM 2.5 ne doit pas dépasser 15 µg/m3 en intérieur. Un voyant LED d'alerte s'allume et reste allumé tant que la concentration excède ce seuil. Il n'est visible que lorsque les valeurs de PM 2.5 ou l'horloge s'affichent à l'écran.

Mode d'appairage

Le capteur doit être en mode appairage pour se connecter à un système IKEA Home smart ou à tout autre système qui fonctionne avec le protocole Matter. Brancher le capteur et appuyer sur le bouton Système. Le mode appairage s'activera pendant 15 minutes. Un voyant LED blanc clignotera rapidement pendant l'appairage, puis clignotera deux fois lorsque le capteur sera connecté.

Mode d'appairage

Le capteur doit être en mode appairage pour se connecter à un système IKEA Home smart ou à tout autre système qui fonctionne avec le protocole Matter. Ouvrir le compartiment à piles et appuyer sur le bouton Système. Le mode appairage s'activera pendant 15 minutes. Un voyant LED blanc clignotera rapidement pendant l'appairage, puis clignotera deux fois lorsque le capteur sera appairé au système connecté.

Réinitialisation paramètres d'usine

Pour réinitialiser le capteur, maintenir enfoncé le bouton Système pendant 10 secondes ou jusqu'à ce que le voyant LED rouge cesse de clignoter. Il se réinitialisera automatiquement et pourra être appairé à un système connecté pendant 15 minutes.

Instructions d'entretien

Nettoyer à l'aide d'un chiffon sec.

Bon à savoir

• Si le produit est connecté à un système IKEA Home smart, des fonctions supplémentaires s'affichent dans l'application IKEA Home smart.
• Si le produit est appairé à un autre système connecté qui fonctionne avec le protocole Matter, renseignez-vous auprès du fabricant sur les fonctionnalités disponibles.
• Une fois branché, compter environ 12 heures pour que le capteur indique un relevé correct de la concentration de CO₂.
• Le relevé de CO_2 fourni par le produit peut être inexact s'il est utilisé en altitude (à partir de 1500 m).
• La luminosité de l'affichage s'adaptera automatiquement à l'éclairage de la pièce.
• Ce produit utilise la technologie Thread pour communiquer avec d'autres produits connectés. Un routeur de bordure est nécessaire pour se connecter aux systèmes Matter. De nombreux produits ou passerelles disposent d'un routeur de bordure Thread intégré.
• La portée de connexion varie en fonction des matériaux du bâtiment et de l'emplacement du produit à l'intérieur du bâtiment.

Avertissement

• Pour usage intérieur uniquement.
• Jeter le produit s'il est endommagé.
• Ne jamais plonger dans l'eau ou tout autre liquide.
• Ce produit ne peut pas être installé à plus de 2 m de hauteur.
• Les enfants doivent être surveillés afin de veiller à ce qu'ils ne jouent pas avec le produit.
• Ne pas bloquer les arrivées d'air et les ventilations à l'arrière.
• Températures de fonctionnement: C à C ( F à F).

Caractéristiques techniques

Modèle: ALPŠTUGA

Type: E2495

Entrée: 5.0 VDC, 1.0 A, 5.0 W, USB-C

Étendue de détection des particules: 0~1000 µg/m³

Portée: 10 m en extérieur.

Fréquence de fonctionnement: 2402-2480 MHz

Puissance de sortie: 3 dBm

Chargeur usb-c recommandé:

chargeur USB-C 20W charge rapide.

Appareil à LASER de CLASSE 1 destiné au GRAND PUBLIC

IEC 60825-1:2014,

EN 60825-1:2014.

EN 60825-1:2014/A11:2021,

EN 50689:2021

Le pictogramme de la poubelle barrée indique que le produit doit faire l'objet d'un tri. Il doit être recyclé conformément à la réglementation environnementale locale en matière de déchets. En triant les produits portant ce pictogramme, vous contribuez à réduire le volume des déchets incinérés ou enfouis, et à diminuer tout impact négatif sur la santé humaine et l'environnement. Pour plus d'informations, merci de contacter votre magasin IKEA.

Appareil à LASER de CLASSE 1 destiné au GRAND PUBLIC

IEC 60825-1: 2014

CAN/CSA E60825-1:15

Conforme aux normes 21 CFR 1040.10 et 1040.11, sauf exceptions relatives à la troisième édition de la norme IEC 60825-1, citées dans le document « Laser Notice No. 56 » daté du 8 mai 2019.

Cet appareil est conforme à l'article 17 du règlement de la FCC, ainsi qu'aux normes d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. Son fonctionnement est autorisé aux deux conditions suivantes:

(1) cet équipement ne doit pas causer d'interférences nuisibles et (2) cet équipement doit accepter toutes les interférences reçues, y compris celles qui peuvent causer un fonctionnement indésirable.

Attention:

Tout changement ou modification apporté à cet appareil sans approbation expresse de la partie responsable de la conformité peut rendre nulle la capacité de l'utilisateur à utiliser cet appareil.

Remarque:

Cet appareil a été testé et il est conforme aux exigences relatives aux appareils électroniques de classe B, selon la section 17 des règles de la FCC (Commission fédérale des communications). Ces exigences sont prévues pour fournir une protection raisonnable contre les interférences nuisibles dans le cas d'une installation domestique.

Cet appareil génère, utilise et peut émettre de l'énergie sous forme de fréquences radio. Si l'appareil n'est pas installé ou utilisé conformément aux instructions, il peut provoquer des interférences perturbant les communications radio.

Il est cependant impossible de garantir l'absence totale d'interférences d'une installation donnée. Si cet appareil produit des interférences nuisibles à la réception radio/télévision, ce qui peut être déterminé en mettant successivement l'appareil sous tension et hors tension, nous conseillons à l'utilisateur d'essayer de remédier à ce problème en suivant l'une des procédures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil à une prise placée sur un circuit différent de celui auquel le récepteur est raccordé.
• Contacter votre revendeur ou tout technicien radio/TV qualifié pour obtenir de l'aide.
