Caractéristiques	Détails
Type de produit	Récepteur audio
Puissance de sortie	600 W par canal
Nombre de canaux	4 canaux
Impédance	4 à 8 ohms
Connectivité	Entrées XLR, RCA, et jack 6,35 mm
Alimentation	230 V AC
Dimensions	1U de hauteur, 19 pouces de largeur
Poids	3,5 kg
Utilisation recommandée	Idéal pour des installations audio professionnelles et des événements live
Maintenance	Vérifier régulièrement les connexions et nettoyer les filtres
Sécurité	Utiliser avec des câbles certifiés et respecter les normes électriques
Garantie	2 ans

FOIRE AUX QUESTIONS - Mezzo 604 AD Powersoft

Comment connecter le Powersoft Mezzo 604 AD à mon système audio ?

Pour connecter le Powersoft Mezzo 604 AD, utilisez des câbles audio appropriés pour relier les sorties de votre source audio aux entrées du récepteur. Assurez-vous que le récepteur est alimenté et allumé avant de faire la connexion.

Pourquoi le son est-il distordu lorsque je joue à un volume élevé ?

La distorsion audio à volume élevé peut être causée par une surcharge des entrées. Vérifiez que le niveau de signal de votre source audio n'est pas trop élevé et ajustez-le si nécessaire.

Comment configurer les réglages de tonalité sur le Powersoft Mezzo 604 AD ?

Utilisez les boutons de réglage sur le panneau avant pour ajuster les paramètres de tonalité. Vous pouvez régler les basses, les médiums et les aigus selon vos préférences pour un son optimal.

Le récepteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de brancher le récepteur sur une autre prise pour vous assurer qu'il n'y a pas de problème d'alimentation.

Comment rétablir les paramètres d'usine du Powersoft Mezzo 604 AD ?

Pour rétablir les paramètres d'usine, maintenez enfoncé le bouton 'Reset' sur le panneau avant pendant environ 10 secondes, jusqu'à ce que le témoin lumineux clignote.

Le récepteur ne détecte pas mon appareil Bluetooth, que faire ?

Assurez-vous que votre appareil Bluetooth est en mode de couplage et à proximité du récepteur. Essayez de redémarrer le récepteur et votre appareil Bluetooth, puis réessayez le jumelage.

Comment mettre à jour le firmware du Powersoft Mezzo 604 AD ?

Téléchargez la dernière version du firmware depuis le site officiel de Powersoft. Suivez les instructions fournies dans le manuel d'utilisation pour installer la mise à jour via USB.

Y a-t-il une garantie pour le Powersoft Mezzo 604 AD ?

Oui, le Powersoft Mezzo 604 AD est généralement couvert par une garantie d'un an contre les défauts de fabrication. Veuillez consulter votre revendeur pour plus de détails sur la garantie.

MODE D'EMPLOI Mezzo 604 AD Powersoft

Consignes de sécurité importantes

Symboles et significations

LE TRIANGLE AVEC LE SYMBOLE D'UN ÉCLAIR EST UTILISÉ POUR ALERTER L'UTILISATEUR DU RISQUE DE CHOC ÉLECTRIQUE.

LE TRIANGLE AVEC LE POINT D'EXCLAMATION EST UTILISÉ POUR ALERTER L'UTILISATEUR SUR DES INSTRUCTIONS DE FONCTIONNEMENT OU D'ENTRETIEN IMPORTANTES.

LE SIGNE CE INDIQUE LA CONFORMITÉ DU PRODUIT À TOUTES LES DIRECTIVES EUROPÉENNES APPLICABLES

SYMBOLE POUR LA CONNEXION TERRE / MASSE.

SYMBOLE INDIQUANT QUE L'ÉQUIPEMENT EST DESTINÉ À UN USAGE INTÉRIEUR UNIQUEMENT.

SYMBOLE DE CONFORMITÉ AVEC LA DIRECTIVE 2012/19/CE DU PARLEMENT EUROPÉEN RELATIVE AUX DÉCHETS D'ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES (DEEE).

Avertissements de sécurité

DE 0°C À +50°C - DÉCLASSEMENT AU DESSUS DE 35°C.

DE 10 % À 85 % D'HUMIDITÉ (SANS CONDENSATION).

NE PAS UTILISER PAS L'APPAREIL À DES ALTITUDES AU-DESSUS DE 2000 M.

NE PAS UTILISER L'APPAREIL DANS UN ENVIRONNEMENT TROPICAL

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, NE PAS ESSAYER D'OUVRIR TOUTE PARTIE DE L'APPAREIL. AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR A L'INTÉRIEUR. RENVOYER L'ENTRETIEN AU PERSONNEL DE SERVICE QUALIFIÉ.

LE BRANCHEMENT AU SECTEUR NE SERA EFFECTUE QUE PAR UNE PERSONNE QUALIFIÉE DANS LE DOMAINE ÉLECTRO-TECHNIQUE SELON LES EXIGENCES NATIONALES DES PAYS OU L'APPAREIL EST VENDU.

N'UTILISER PAS CET AMPLIFICATEUR SI LE CORDON D'ALIMENTATION ÉLECTRIQUE EST EFFILOCHÉ OU BRISÉ.

POUR ÉVITER LES CHOCS ÉLECTRIQUES, NE TOUCHER AUCUN CÂBLAGE D'ENCEINTE EXPOSÉ LORSQUE L'AMPLIFICATEUR FONCTIONNE.

NE PAS RENVERSER D'EAU OU D'AUTRES LIQUIDES DANS OU SUR L'AMPLIFICATEUR.

CET APPAREIL DOIT ÊTRE ALIMENTÉ EXCLUSIVEMENT PAR RACCORDS DE SECTEUR CONNECTÉS À LA TERRE DANS DES RÉSEAUX ÉLECTRIQUES CONFORMES AUX NORMES CEI 364 OU AUX RÈGLES SIMILAIRES

DÉCONNECTER LA SOURCE SECTEUR AV AVANT DE TENTER TOUT NETTOYAGE DE L'AMPLIFICATEUR

LE DISJONCTEUR DOIT SUPPORTER 375 VA PAR MEZZO, DONC 3 MEZZO MAXIMUM PAR SORTIE À 115 V 10A, OU 6 MEZZO MAXIMUM PAR SORTIE À 230 V 10A

LES TERMINAUX DE SORTIE SONT DANGEREUX : LA CONNEXION DU CÂBLAGE À CES BORNES REQUIERT L'INSTALLATION PAR UNE PERSONNE FORMÉE ET L'UTILISATION DE FILS PRÊTS À L'EMPLOI.

VEILLER À VERROUILLER LA BORNE DE SORTIE AVANT D'ALLUMER L'APPAREIL.

AUCUNE SOURCE DE FLAMME NUE COMME DES BOUGIES ALLUMÉES NE DOIT ÊTRE PLACÉE SUR L'AMPLIFICATEUR.

POUR PRÉVENIR LES BLESSURES, CET APPAREIL DOIT ÊTRE SOLIDEMENT FIXÉ AU SOL / MUR / RACK EN CONFORMITÉ AVEC LES INSTRUCTIONS D'INSTALLATION.

IL EST FORTEMENT RECOMMANDÉ DE DÉBRANCHER LES CONNECTEURS DE SORTIE AVANT DE PROCÉDER À LA PROCÉDURE D'AUTO-VÉRIFICATION

LES SIGNAUX D'ESSAI PEUVENT CAUSER DES DÉFAILLANCES AUX HAUT-PARLEURS.

BRANCHER CORRECTEMENT LA FICHE SECTEUR CA À L'ENTRÉE DE L'AMPLIFICATEUR. AVANT D'ALIMENTER CET AMPLIFICATEUR, VÉRIFIER QUE LA TENSION UTILISÉE EST CORRECTE.

VÉRIFIER QUE VOTRE CONNEXION SECTEUR EST CAPABLE DE SATISFAIRE LES VALEURS DE PUISSANCE DE L'APPAREIL.

LE FABRICANT NE PEUT ÊTRE TENU RESPONSABLE DES DOMMAGES CAUSÉS AUX PERSONNES, AUX CHOSES OU AUX DONNÉES EN RAISON D'UNE CONNEXION À LA TERRE INCORRECTE OU MANQUANTE.

IL EST ABSOLUMENT NÉCESSAIRE DE VÉRIFIER CES CONDITIONS FONDAMENTALES DE SÉCURITÉ ET, EN CAS DE DOUTE, D'OBTENIR UNE VÉRIFICATION PRÉCISE PAR DU PERSONNEL QUALIFIÉ.

CAUTION RISK OF ELECTRICAL SHOCK • DO NOT OPEN ATTENTION RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR 警告 触电危险 - 不要打开

Cet appareil a été conçu et fabriqué pour assurer votre sécurité personnelle. Mais UNE UTILISATION INCORRECTE PEUT ENTRAÎNER UN RISQUE D'ÉLECTROCUTION OU D'INCENDIE.

Respecter les règles de base suivantes pour son installation, utilisation et entretien, afin de ne pas compromettre les mesures de sécurité incorporées dans ce produit. Veuillez lire attentivement ces "Consignes de sécurité importantes" avant utilisation.

1. Lire ces instructions.

2. Conserver ces instructions.

3. Tenir compte de tous les avertissements.

4. Suivre toutes les instructions.

5. Ne pas utiliser cet équipement près de l'eau.

6. Nettoyer uniquement à l'aide d'un chiffon sec.

7. Ne bloquer aucune bouche d'aération. Installer conformément aux instructions du fabricant.

8. Ne pas installer à proximité de sources de chaleur telles que radiateurs, bouches de chaleur, poêles ou autres appareils produisant de la chaleur.

9. Ne pas déjouer l'objectif de sécurité de la fiche polarisée ou mise à la terre. Une fiche polarisée possède deux lames dont l'une est plus large que l'autre. Une prise de terre a deux lames et une troisième broche de mise à la terre. La lame large ou la troisième broche sont fournies pour votre sécurité. Si la fiche fournie ne rentre pas dans votre prise, consulter un électricien pour le remplacement de la prise obsolète.

10. Protéger le cordon d'alimentation contre tout piétinement ou pincement, en particulier au niveau des fiches, des prises de courant et du point de sortie de l'appareil.

11. Utiliser uniquement les fixations/accessoires spécifiés par le fabricant.

12. Utiliser uniquement avec le chariot, le support, le trépied, l'étrier ou la table spécifiée par le fabricant ou vendus avec l'appareil. Lorsqu'un chariot est utilisé, faire attention pendant le déplacement du bloc chariot/appareil pour éviter les blessures causées par un renversement.

13. Débrancher cet appareil pendant les orages ou lorsqu'il n'est pas utilisé pendant de longues périodes.

14. Confier toute réparation à un technicien qualifié. Un entretien est requis lorsque l'appareil a été endommagé de quelque façon que ce soit, par exemple un cordon d'alimentation ou une prise endommagée, du liquide qui a été renversé ou des objets qui sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité ou s'il est tombé.

Assistance et garantie.

Ce produit est couvert par une garantie limitée.

Ce produit Powersoft ne contient aucune pièce réparable par l'utilisateur. Toutes les réparations sous garantie doivent être effectuées par un technicien certifié opérant dans un centre de service agréé Powersoft.

Contacter le centre de service autorise pour un entretien ordinaire et extraordinaire. Pour en savoir plus sur les termes et conditions de la garantie, visitez powersoft.com/warranty

Pour toute demande de service, veuillez visiter powersoft.com/en/product-repair/

Directive WEEE

Si le moment est venu débarrasser votre produit, veuillez recycler tous les composants possibles.

Ce symbole indique que lorsque l'utilisateur final souhaite se débarrasser de ce produit, il doit l'envoyer à des sociétés de collecte distinctes pour sa récupération et recyclage. En séparant ce produit des autres déchets ménagers, le volume de déchets envoyés aux incinérateurs ou aux décharges sera réduit et les ressources naturelles seront ainsi conservées.

La directive relative aux déchets d'équipements électriques et électroniques (directive WEEE) vise à minimiser l'impact des produits électriques et électroniques sur l'environnement. Powersoft S.p.A se conforme à la directive 2012/19 / UE du Parlement européen sur le financement des déchets électriques, le coût du traitement et la récupération des équipements électroniques (DEEE) afin de réduire la quantité de DEEE qui est éliminé dans le site d'enfouissement.

Tous nos produits sont marqués du symbole DEEE ; ceci indique que ce produit NE doit PAS être éliminé avec d'autres déchets. Il incombe au contraire à l'utilisateur de se débarrasser de ses déchets d'équipements électriques et électroniques en les remettant à une entreprise de retraitement ou en les retournant à Powersoft S.p.A. pour les retraiter. Pour plus d'informations sur l'endroit où vous pouvez envoyer vos équipements usagés pour le recyclage, veuillez contacter Powersoft S.p.A ou l'un de vos distributeurs locaux.

Canadian Caution

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

1)L'appareil ne doit pas produire de brouillage;

2)L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Énoncé d'Exposition à la Radiation Ic

L'appareillage répond aux limites de la norme RSS-102 sur l'exposition aux radiations établies pour un environnement non-contrôlé. Il devrait être installé et fonctionner à une distance minimale de 20 cm entre l'antenne et votre corps.

Déclaration de Conformité CE

Fabricant :

Powersoft S.p.A.

via E. Conti 5

50018 Scandicci (Fi)

Italie

Nous déclarons sous notre seule responsabilité que les produits : Nom des modèles :

MEZZO 322 A

MEZZO 324 A

MEZZO 602 A

MEZZO 604 A

MEZZO 322 A+

MEZZO 324 A+

MEZZO 602 A+

MEZZO 604 A+

MEZZO 322 AD

MEZZO 324 AD

MEZZO 602 AD

MEZZO 604 AD

Utilisation prévue : Amplificateur audio professionnel

Sont conformes aux dispositions des directives CE suivantes, y compris toutes les modifications, et à la législation nationale mettant en œuvre ces directives :

Directive basse tension 2014/35 / UE

Directive sur la compatibilité électromagnétique 2014/30 / EU

Directive RoHs 2011/65/EU

Les normes harmonisées suivantes sont appliquées :

EN 55032:2015,

EN 55032:2015 /A11:2020

EN 55035:2017,

EN 55035:2017 /A11:2020

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 61000-3-11:2000

EN 62368-1:2014

EN 62368-1:2014 /AC:2015

Scandicci,

Janvier 2022

Marco Cati

Pour les questions de conformité uniquement : [e-mail]

FR

Opérations préliminaires

Liste de colis

La boîte contient les éléments suivants :

1 amplificateur Mezzo

Connecteurs de bloc

Vis (pour fixer les supports)

3 câble d'alimentation secteur

1 clé en L T8

1 retenue de fiche de sortie

1 gabarit de perçage pour montage mural

Emplacement

Installedz votre amplificateur dans un endroit permettant un échange d'air. L'amplificateur est fourni avec des accessoires de montage pour les options de montage suivantes :

Sur une étagère – Les pieds en caoutchouc vous permettent de régler votre amplificateur sur n'importe quelle surface plane.

Montage personnalisé – Il est possible de concevoir des accessoires sur mesure pour les poteaux et d'autres applications à l'aide de vis ajustées aux trous filetés de l'amplificateur. Ces vis ne doivent pas dépasser 8 mm. Le moyen le plus sûr d'éviter les erreurs est d'utiliser les vis fournies.

Montage en rack simple de 19 pouces – avec les deux supports de type A, il est possible de monter un seul amplificateur dans un rack de 19 pouces.

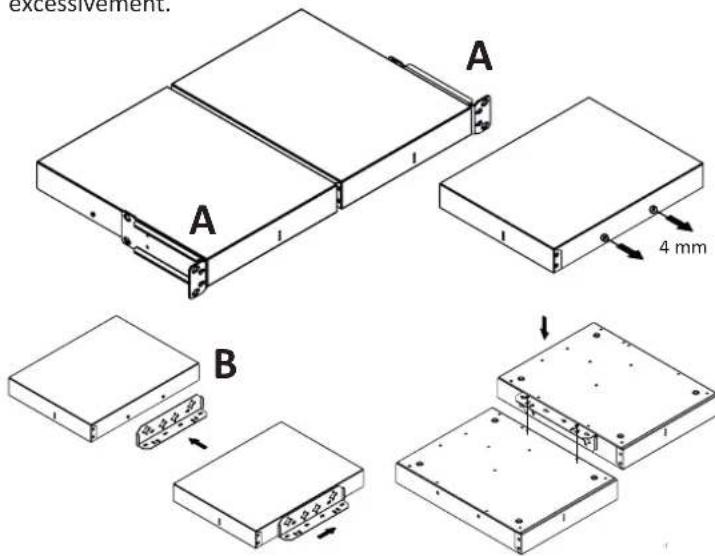

Montage en rack tandem de 19 pouces – Avec un support de type B, il est possible de monter deux amplificateurs Mezzo côte à côte, puis de les monter dans un rack de 19 pouces en utilisant les deux supports de type A fournis.

Dévisser les vis indiquées sur le premier Mezzo sans les retirer entièrement. Mettre le support de type B en place en insérant les vis dans les trous de serrure et fixez-les à nouveau sans trop serrer. Retourner les deux amplificateurs. Faire correspondre les trous du support B avec ceux du second Mezzo et fixez-le à l'aide des vis supplémentaires fournies.

Appliquer les deux supports de type A en retirant les vis de chaque côté, en faisant correspondre les trous de vis obtenus avec ceux du support, et en resserrant les vis d'origine sans les serrer excessivement.

Montage en demi-rack simple – avec les deux supports de type A, il est possible de monter un seul amplificateur dans un rack demi-largeur.

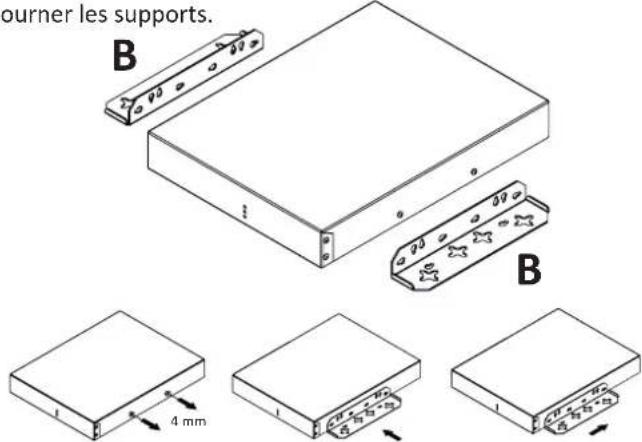

Montage en surface – avec deux supports de type B, il est possible de monter un amplificateur verticalement sur un mur ou à l'envers sous une table ou au plafond. Dans ce dernier cas, il suffit de retourner les supports.

ouner les supports. B B 4 mm

Montage en surface (supports cachés) – avec deux supports de type B, il est possible de monter un Mezzo sur des surfaces planes tout en masquant les supports sous l'amplificateur.

Utiliser le gabarit de perçage (inclus dans la boîte) pour fixer au moins deux vis au mur, fixez les supports à l'amplificateur, puis faites-le simplement glisser sur les vis murales.

Les modèles 600 W sont équipés d'un système de refroidissement à air forcé à température contrôlée. L'air entre par l'avant et existe à l'arrière de l'amplificateur. Le ventilateur a 3 modes :

STILL - si la température de l'espace entourant l'amplificateur est ≤35° et que la puissance de sortie moyenne est ≤1 W par canal.

CHUCHOTEMENT - si la sortie moyenne est ≤ 4 W par canal. Le bruit du ventilateur à 1 m est ≤30 dBA dans ce mode.

REGULATED - Mezzo adapte la vitesse du ventilateur pour rester au frais. Le bruit du ventilateur à 1 m est ≤45 dBA dans ce mode.

Dans les rares cas de surchauffe, l'amplificateur désactivera tous les canaux et fera fonctionner les ventilateurs pour atteindre une température de sécurité, puis recommencera à fonctionner.

Configuration et fonctionnement

État de puissance

Cet amplificateur n'a pas d'interrupteur d'alimentation.

Il est conçu pour s'allumer automatiquement dès que vous le connectez à une source d'alimentation en courant alternatif. Pour économiser l'énergie, l'amplificateur est équipé d'une fonction de mise en veille automatique, activée par défaut. Si aucun signal n'est détecté pendant 25 minutes, l'amplificateur passe en mode veille.

L'amplificateur est calibré pour reconnaître un signal d'entrée basé sur un seuil de -50 dBu (équivalent à environ 2,5 mV) pour les entrées

analogiques ou -71 dBFS pour les entrées numériques.

Si le signal d'entrée dépasse ce seuil, l'amplificateur reste actif ou sort du mode veille selon les besoins.

La fonction de mise en veille automatique peut être désactivée via ArmoníaPlus, dans ce cas, l'amplificateur restera toujours actif.

DSP et configuration matricielle

L'amplificateur comprend une gamme complète de fonctions pouvant être configurées de deux manières.

• Automatique - sans utiliser aucune application ou logiciel.
• Avancé - via le logiciel ArmoniaPlus ou une API tierce.

Configuration automatique

C'est un moyen très simple de configurer l'amplificateur sans logiciel. La configuration automatique configurera les limiteurs de sorte qu'un canal atteigne la capacité maximale de l'alimentation, avec une entrée analogique équilibrée de 4 dBu (ou -6 dBFS pour Dante/AES67). Cela signifie qu'il ajuste également le gain de sorte que l'amplificateur ait le gain nécessaire pour tous les canaux. La méthode pour « assigner la puissance » se fait alors simplement en ajustant le niveau du contenu aux différents canaux.

Il définira également les filtres passe-haut automatiquement. La coupure sera sélectionnée de sorte que les fréquences inférieures à la fréquence de résonance, ainsi que les fréquences saturant les transformateurs dans les haut-parleurs Hi-Z, soient atténuées.

Remarque ! La configuration automatique n'est possible et ne peut être répétée que si aucun réglage ni paramètre de l'amplificateur n'a été modifié manuellement. Dans le cas de modifications manuelles, il sera toujours possible de déclencher la configuration automatique, mais uniquement à des fins de vérification et de surveillance. Les nouvelles valeurs mesurées ne seront sauvegardées que lorsque les réglages et paramètres seront réinitialisés à leurs valeurs initiales ou qu'une réinitialisation d'usine sera effectuée.

Réinitialisation aux valeurs d'usine

Pour réinitialiser les paramètres d'usine, commencer par débrancher le câble d'alimentation. Appuyez sur le bouton-poussoir situé sur le panneau arrière de l'amplificateur et maintenez-le enfoncé, puis rebranchez le câble d'alimentation tout en maintenant le bouton enfoncé. Maintenir le bouton enfoncé (pendant environ 10 s) jusqu'à ce que les LEDs « SIGNAL » et « STATUS » s'allument en rouge, puis les relâcher. Les LEDS « SIGNAL » et « STATUS » clignotent trois fois en rouge pour confirmer la réinitialisation des paramètres par défaut. Il est important de relâcher le bouton lorsque les voyants « SIGNAL » et « STATUS » sont toujours allumés en rouge et que les voyants clignotent pour confirmer la réinitialisation.

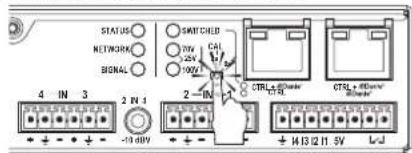

Étape 1 - Sélectionner la tension maximale

STATUS NETWORK SIGNAL SWITCHED 10V 25V 100V 4 IN 3 2 IN 1 -13 dBV 2 -IN CTRL+800000 CTRL+800000 CTRL+800000 +4 I3 I2 I1 5V LJ

Aucun canal ne se verra jamais attribuer de limiteur dépassant la puissance de l'alimentation. La principale raison du choix de la tension maximale est de veiller à ce que les haut-parleurs 25/70/100 V obtiennent la puissance sélectionnée lors de leur mise sur écoute, si un canal utilise moins d'énergie qu'il ne peut en fournir.

Si l'application est 25V ou 70V, il existe un risque que les limiteurs soient réglés trop haut si la charge connectée ne nécessite pas une alimentation complète. La tension maximale peut être sélectionnée en appuyant brièvement sur le bouton-poussoir situé sur le panneau arrière de l'amplificateur. La tension sélectionnée sera affichée comme suit :

70 V Voyant	100 V Voyant	Pic maxi mum Tension	RMS maxi mum Tension	Description
Non éclairé	Allumé	141,4 V_pic	100 V_rms	Fonctionne également dans des configurations mixtes de haut-parleurs 100 V et Lo-Z
Allumé	Non éclairé	100 V_pic	70.7 V_rms	Fonctionne également dans des configurations mixtes de haut-parleurs 70 V et Lo-Z
Allumé	Allumé	35,4 V_pic	25 V_rms	Fonctionne également dans des configurations mixtes de haut-parleurs 25 V et Lo-Z
Non éclairé	Non éclairé	Paramètres personnalisés		Ne peut pas être sélectionné à partir du panneau arrière. Les paramètres ont été définis manuellement pour toutes les chaînes via le logiciel et la configuration automatique n'est pas disponible

Veuillez noter que pour les charges à basse impédance, il n'est pas nécessaire de sélectionner la tension maximale.

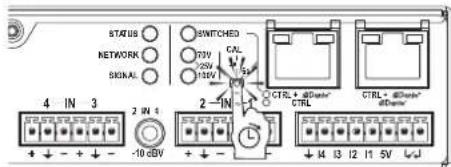

Étape 2 - Calibrer

STATUS NETWORK SIGNAL 2SWITCHED 32V 125V CAL 120V 4 IN 3 2 IN 1 2 -IN CTRL + @Dance" + - + - - - - + - -10 dBV + - + - - +4 I3 I2 I1 5V CTRL - @Dance" + - - - - - +4 I3 I2 I1 5V CTRL - @Dance"

Appuyer sur le bouton-poussoir jusqu'à ce que la LED « SIGNAL » devienne violet, puis le relâcher lorsque le voyant est toujours allumé. Cela déclenchera une mesure d'impédance automatique pour chaque canal. L'amplificateur fait la différence entre les charges Lo-Z et Hi-Z et règle automatiquement les filtres passe-haut, les limiteurs et le gain pour chaque canal. Noter qu'il peut générer une NPA supérieure à 95 dB si les haut-parleurs sont suffisamment sensibles.

Après la procédure de mesure, les LEDs « SIGNAL » et « STATUS » clignotent en vert, indiquant que l'étalonnage a réussi. D'autres couleurs indiquent différents résultats de mesure, tels que la détection de charges ouvertes ou de courts-circuits de sortie dans les sorties. Un tableau de LED dédié avec la liste des résultats possibles est disponible plus loin dans ce manuel.

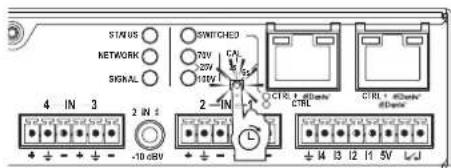

Réinitialisation du réseau et mode de fonctionnement

STATUS NETWORK SIGNAL 2N/7 20V -20V 100V 4 IN 3 2 IN 1 -10.68V + - + - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + 14 13 12 11 5V

Appuyer sur le bouton-poussoir jusqu'à ce que la LED « NETWORK » devienne cyan, puis le relâcher lorsque le voyant est toujours allumé. Cela réinitialisera les configurations réseau de l'amplificateur et le mettra en mode DHCP. Sur les modèles A+ et AD, cette opération modifie également le mode de fonctionnement des ports Ethernet comme indiqué par la LED « SWITCHED » :

• Allumé : Configuration par défaut du « mode commuté ». Les deux ports sont connectés et fonctionnent pour Dante/AES67 et le contrôle/la surveillance du DSP de l'amplificateur. Cela signifie qu'un seul câble Ethernet est nécessaire pour le contrôle et l'audio Dante. Cela signifie également que le produit peut être inséré en série dans une chaîne de produits Ethernet Gigabit, tant que la bande passante est suffisante.
• Non éclairé : Le commutateur Ethernet interne est désactivé. Les deux ports ne sont pas connectés et le port sur le côté droit est affecté uniquement à Dante/AES67. Le port sur la gauche sert uniquement à contrôler/surveiller le DSP de l'amplificateur.

Routage et contrôle via GPI

Routage E/S - Modèles à 4 canaux

Tous les modèles à 4 canaux permettent un routage analogique direct 4 entrées/4 sorties, où les entrées analogiques étiquetées 1 et 2 représentent la somme des entrées symétriques et asymétriques. Lorsque vous utilisez uniquement des entrées asymétriques, celles-ci auront un boost de 12dB, de sorte que les sources asymétriques normales délivrent un niveau suffisant pour conduire l'amplificateur à pleine puissance. En utilisant simultanément les entrées symétriques et asymétriques, ces dernières bénéficieront d'une réduction supplémentaire de -30dB, de sorte que la priorité sera donnée aux sources symétriques.

Routage des E/S - Modèles à 2 canaux

Tous les modèles à 2 canaux combinent deux entrées asymétriques (étiquetées 1 et 2) et deux entrées symétriques (étiquetées 3 et 4), ce qui signifie que des sources symétriques et asymétriques peuvent être utilisées.

Routage des E/S - Dante/AES67 (Modèles A+ et AD - A+ permet AES67 seulement)

Dans les modèles A+ et AD, quatre entrées et sorties Dante/AES67 supplémentaires sont disponibles. Pour ces modèles, la stratégie de sélection de source est activée par défaut, les entrées Dante/AES67 ayant une priorité plus élevée que les entrées analogiques correspondantes lorsque le signal audio provient simultanément des deux types de source. Les paramètres de sélection de source et de priorité peuvent être configurés à partir d'ArmoniaPlus ou d'une API tierce.

Opération VCA via les GPI

Sur les modèles à 4 canaux, les quatre bornes GPI situées sur le panneau arrière de l'amplificateur peuvent être connectées à des potentiomètres passifs de 10kOhms afin d'atténuer les niveaux de sortie. Chaque connecteur GPI (I1, I2, I3 et I4) correspond à un canal de sortie (1, 2, 3 et 4 respectivement). Dans les modèles à 2 canaux, les niveaux de sortie des canaux 1 et 2 peuvent être atténués avec les connecteurs GPI I1 et I2, respectivement.
