Type de produit	Jumelles
Marque	Minox
Modèle	X-Lite 10x34
Grossissement	10x
Diamètre de l'objectif	34 mm
Pupille de sortie	3,4 mm
Champ de vision à 1000 m	105 m
Distance frontale des pupilles	16 mm
Mise au point minimale	3 m
Compensation dioptrique	±3 dpt
Indice crépusculaire	18,4
Température de fonctionnement	-10°C à +50°C
Étanchéité	IPX7 (résistant aux embruns)
Dimensions (H x L x P)	133 x 124 x 43 mm
Poids	450 g
Numéro de code	80408168
Fonctions principales	Œillets rabattables pour porteurs de lunettes, réglage dioptrique individuel, molette centrale de mise au point, tubes repliables pour réglage interpupillaire, adaptation trépied possible
Entretien et nettoyage	Conserver dans le sac en néoprène fourni ; nettoyer avec un chiffon doux humidifié et un produit pour lentilles ; éviter chaleur et sel marin ; utiliser le kit de nettoyage optique MINOX (code 80405463)
Sécurité	Ne jamais regarder directement le soleil pour éviter des lésions oculaires graves
Garantie	2 ans légale, sous réserve de présentation du justificatif d'achat
Accessoires	Adaptateur de trépied MINOX (code 80405832) en option ; kit de nettoyage optique MINOX (code 80405463)

FOIRE AUX QUESTIONS - X-Lite 10x34 MINOX

Comment régler la jumelle pour un porteur de lunettes ?

Tournez les œillets des deux oculaires vers la droite jusqu'à leur enclenchement pour les abaisser. Ainsi, vous pourrez observer tout le champ de vision sans restrictions.

Comment nettoyer les lentilles de la jumelle ?

Utilisez un pinceau à poils doux pour enlever les poussières, puis un chiffon spécial et un produit pour lentilles pour les traces tenaces. Le kit de nettoyage optique MINOX (code 80405463) est recommandé.

Comment monter la jumelle sur un trépied ?

Retirez la vis de protection (6) située sous la jumelle, puis vissez l'adaptateur de trépied MINOX (code 80405832). Après usage, revissez la vis de protection.

Quelle est la garantie de la jumelle Minox X-Lite 10x34 ?

La jumelle bénéficie d'une garantie légale de 2 ans à compter de la date d'achat, prise en charge par Minox GmbH. Conservez votre justificatif d'achat imprimé.

Pourquoi ne faut-il pas regarder le soleil avec la jumelle ?

Regarder le soleil peut causer de sérieux dommages aux yeux, voire une cécité. Ne pointez jamais la jumelle vers le soleil.

Comment ajuster la compensation dioptrique ?

Fermez l'œil droit et tournez la molette centrale pour obtenir une image nette avec l'œil gauche. Ensuite, fermez l'œil gauche et tournez l'anneau de réglage de l'oculaire droit jusqu'à netteté.

Quel est le champ de vision à 1000 m ?

Le champ de vision est de 105 m à 1000 m, ce qui correspond à un angle apparent de 6°.

Comment ranger la jumelle pour la protéger ?

Conservez la jumelle dans le sac en néoprène fourni, à l'abri de la chaleur excessive et de l'humidité. Nettoyez-la si elle a été exposée à un environnement marin.

Quelle est la température de fonctionnement autorisée ?

La jumelle peut être utilisée entre -10°C et +50°C. Évitez les températures extrêmes en dehors de cette plage.

Comment régler l'écart interpupillaire ?

Regardez à travers les oculaires et écartez ou rapprochez les tubes jusqu'à ce que les deux champs de vision fusionnent en un seul cercle.

MODE D'EMPLOI X-Lite 10x34 MINOX

Avec une jumelle MINOX, tu as opté pour un produit qui se distingue par la qualité supérieure de son optique et de sa mécanique de précision. Cette notice d'utilisation t'aidera à exploiter optimalement les multiples performances que recèle cette jumelle.

Nous te souhaitons beaucoup de plaisir lors de tes observations avec ta nouvelle jumelle MINOX !

TABLE des matières

Bienvenue chez MINOX ! 22 Conseils d'entretien 27

Fais connaissance avec ta jumelle de visée....24 Numéro de série....27

Réglages....25 Service après vente....28

Réglage de la netteté....26 Clauses de validité de la garantie....29

Installation sur un trépied....26 Informations techniques....30

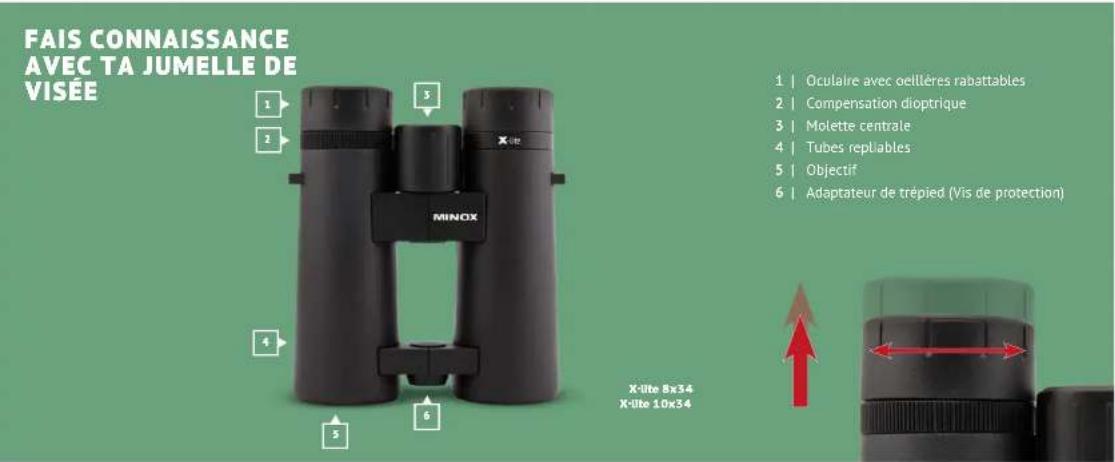

1 | Oculaire avec ocelles rabattables 2 | Compensation dioptrique 3 | Molette centrale 4 | Tubes repliables 5 | Objectif 6 | Adaptateur de trépied (Vis de protection)

Idéal pour les porteurs de lunettes

Afin que les porteurs de lunettes puissent aussi bénéficier d'un champ de vision optimal, les jumelles MINOX sont équipées d'oeillères réglables.

Utilisation des jumelles sans lunettes

L'observateur non-porteur de lunettes tourne les œillères des deux oculaires vers la gauche (sens inverse des aiguilles d'une montre) jusqu'à leur enclenchement. Cette position assure une distance adéquate entre la jumelle et l'œil.

Utilisation des jumelles avec lunettes

L'observateur porteur de lunettes replace les ocellères des deux oculaires sur leur position d'origine (réglage au moment de la livraison). Pour ce faire, il tourne les ocellères vers la droite, jusqu'à encliquetage. Il pourra ainsi observer tout le champ de vision, sans restrictions, jusqu'aux bords de l'image.

Positionnement de l'écart interpupillaire

Pour ce réglage, regarder au travers des deux oculaires de sa jumelle puis, écarter ou rapprocher les deux tubes, jusqu'à ce que les deux champs de vision observés ne forment plus qu'une image circulaire, unique.

Réglage de la netteté

Pour obtenir une vision optimale, il faut adapter l'optique de la jumelle à la vue personnelle de l'observateur. Pour ce faire, procéder comme suit:

1. Visualiser tout d'abord un objet fixe dans le lointain. Ensuite, après avoir fermé l'œil droit, tourner le bouton de commande central jusqu'à obtention d'une image nette de cet objet avec l'œil gauche.
2. Vise ensuite le même objet puis, après avoir fermé l'œil gauche, tourne l'anneau de réglage de l'oculaire droit jusqu'à obtention d'une mise au point optimale avec ton œil droit.
3. Après ces deux réglages, tes jumelles MINOX sont optimalement adaptées à la vision individuelle de tes deux yeux.
4. Pour l'observation d'autres objets situés à différentes distances, il suffit de mettre respectivement au point à l'aide du bouton central de commande.

Attention : Ne jamais regarder en direction du soleil avec une jumelle. Cela pourrait occasionner de sérieux dommages aux yeux.

Pour une observation exempte de tremblements, en particulier lors de l'utilisation de forts grossissements, l'usage d'un trépied est conseillé. On peut installer ce dernier à l'aide de l'adaptateur de trépied MINOX proposé en option (code N° 80405832).

On l'installe après avoir enlevé la vis de protection (6) située sous la jumelle. Il faut la revisser sur la jumelle après utilisation du trépied.

Conseils d'entretien

Afin de protéger ta jumelle lors de son transport / rangement, nous te conseillons de la conserver dans le sac en néoprène fourni.

Nettoyage de la jumelle

Conserve ta jumelle propre et sèche. Évite de la soumettre à une trop grande chaleur. Éloigne de son boîtier la poussière et tout corps étranger avec un chiffon légèrement humidifié. Si tu as utilisé ta jumelle dans un environnement marin et salin, après usage, nous conseillons de procéder à un nettoyage à l'eau fraîche car, avec le temps, l'action du sel marin risque d'endommager ta jumelle, tout particulièrement les lentilles de son système optique.

Nettoyage des objectifs et des lentilles d'oculaires

Les souillures telles que poussières, corps étrangers et empreintes de doigts sur l'optique risquent d'influer sur la netteté et le contraste de l'image observée avec la jumelle MINOX. Il est donc recommandé d'éloigner les souillures mineures et les particules de l'optique à l'aide d'un princeau à poils doux.

Quant aux souillures plus tenaces ou les traces de doigts sur les lentilles, on peut les éliminer avec un chiffon spécial et un produit pour le nettoyage des lentilles. Pour l'entretien de ta jumelle, nous te suggérons le kit de nettoyage optique MINOX (Code N° 80405463).

Numéro de série

Au dos de chaque jumelle MINOX X-lite figure son numéro de fabrication. Il est important de noter cette référence, elle peut se révéler utile en cas de perte.

Service après-vente

En cas de dommage, veuillez contacter notre Service-Apres-Vente à l'adresse suivante :

MINOX GmbH (Werk 2)

Technique Service

Wilhelm-Loh-Str. 1

35578 Wetzlar

Blaser Sporting Limited

Unit 12

The Pines

Broad Street

Guildford

Surrey

GU3 3BH

Blaser USA

403 East Ramsey, Suite 301

San Antonio, Texas 78216

Pour tous les autres pays : Veuillez envoyer votre produit MINOX au distributeur MINOX local autorisé. Vous pouvez trouver son adresse en consultant notre site comme suit : www.minox.com/service

Clauses de la garantie

En achetant ces jumelles MINOX, tu as acquis un produit qui a été fabriqué et éprouvé suivant des normes de qualité particulièrement sévères. La garantie légale de 2 ans, en vigueur pour ce produit, est prise en charge par nos soins à compter du jour de la vente par un négociant agréé dans les conditions suivantes: Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

1. Il sera remédié, au cours de la période de garantie, aux ré éfectueuses ou d'un échange contre un produit en parfait état et de même type. Les demandes qui dépasseraient ce cadre, quelle que soit leur nature et quel que soit leur motif juridique en rapport avec la présente prestation de garantie, sont exclues.
2. Les droits à la garantie sont supprimé étrangers pouvant aussi en faire partie - si une intervention a été effectuée par des personnes et des ateliers non autorisés ou si le numéro de fabrication a été rendu méconnaissable.

Les droits à la garantie ne peuvent être invoqués que sur présentation d'un justificatif d'achat imprimé émanant d'un négociant autorisé.

En cas de recours à la garantie, merci de faire parvenir la jumelle MINOX, accompagnée de l'original du justificatif d'achat imprimé et d'une explication de la réclamation, au service clients de la MINOX GmbH ou à une succursale régionale.

En cas de besoin, la succursale du pays de destination correspondant se tient à la disposition des touristes, conformément aux règles qui régissent la prestation de garantie de la MINOX GmbH, sur présentation du justificatif d'achat imprimé.

INFORMATIONS TECHNIQUES

Modèle X-lite 8x26 X-lite 10x26 X-lite 8x34 X-lite 8x42 X-lite 10x42 X-lite 8x56
Grossissement 8 x 10 x 8 x 10 x 8 x 10 x 8 x
Pupille d'entrée	26 mm	26 mm	34 mm	34 mm	42 mm	42 mm	56 mm
Pupille de sortie	3,25 mm	2,6 mm	4,25 mm	3,4 mm	5,25 mm	4,2 mm	7 mm
Champ de vision à 1000 m	119 m	98 m	124 m	105 m	124 m	106 m	112 m
Distance frontale des pupilles	16 mm	14,1 mm	17,4 mm	16 mm	17,3 mm	16,1 mm	19,8 mm
Domaine rapproché	3 m	4 m	3 m	3 m	3 m	3 m	3 m
Compens. dioptrique	±3 dpt	±3 dpt	±3 dpt	±3 dpt	±3 dpt	±3 dpt	±3 dpt
Indice crépusculaire	14,4	16,1	16,5	18,4	18,3	20,5	21,2
Geom. Indice crépuscul.	10,6	6,7	18,1	11,6	27,6	17,6	49
Température de fonctionnement	-10° jusqu'à +50°C	-10° jusqu'à +50°C	-10° jusqu'à +50°C	-10° jusqu'à +50°C	-10° jusqu'à +50°C	-10° jusqu'à +50°C	-10° jusqu'à +50°C
Résistants aux embruns	IPX7	IPX7	IPX7	IPX7	IPX7	IPX7	IPX7
Dimensions (HxLxP)	117 x 113 x 35 mm	117 x 113 x 35 mm	133 x 124 x 43 mm	133 x 124 x 43 mm	145 x 121 x 52 mm	145 x 121 x 52 mm	166 x 147 x 66 mm
Poids	290 g	290 g	450 g	450 g	595 g	595 g	970 g
Numéro de code	80407325	80407326	80408167	80408168	80407327	80407328	80407329

Sous réserve de modifications. MINOX est une marque déposée par MINOX GmbH, Wetzlar.
