Caractéristiques techniques	Détails
Type de hotte	Hotte décorative
Dimensions (L x P x H)	90 x 50 x 70 cm
Débit d'air	600 m³/h
Niveau sonore	65 dB
Éclairage	LED
Filtre à graisse	Aluminium, lavable au lave-vaisselle
Nombre de vitesses	3 vitesses
Installation	Murale
Consommation énergétique	A
Utilisation	Commandes tactiles
Maintenance	Filtres à nettoyer régulièrement, entretien de la surface
Sécurité	Protection contre les surcharges électriques
Garantie	2 ans
Informations générales	Idéale pour les cuisines ouvertes, design moderne

FOIRE AUX QUESTIONS - LFC519X ELECTROLUX

Comment nettoyer les filtres de la hotte ELECTROLUX LFC519X ?

Pour nettoyer les filtres, retirez-les de la hotte et lavez-les à l'eau chaude savonneuse. Rincez-les soigneusement et laissez-les sécher avant de les remettre en place.

Quels types de filtres sont compatibles avec la hotte ELECTROLUX LFC519X ?

La hotte ELECTROLUX LFC519X utilise des filtres à charbon pour la filtration de l'air en mode recyclage et des filtres métalliques pour la filtration des graisses en mode évacuation.

Quel est le niveau sonore de la hotte ELECTROLUX LFC519X ?

Le niveau sonore de la hotte ELECTROLUX LFC519X varie de 52 dB à 65 dB selon la vitesse de ventilation choisie.

Comment installer la hotte ELECTROLUX LFC519X ?

Pour installer la hotte, suivez le mode d'emploi fourni. Assurez-vous de respecter les distances minimales recommandées entre la hotte et la surface de cuisson.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le fusible n'est pas grillé.

La hotte ELECTROLUX LFC519X émet des bruits étranges. Que faire ?

Des bruits inhabituels peuvent être causés par des filtres encrassés ou mal installés. Vérifiez et nettoyez les filtres. Si le problème persiste, contactez un technicien.

La lumière de la hotte ne fonctionne pas. Comment la remplacer ?

Pour remplacer la lumière, retirez le couvercle de l'ampoule et remplacez l'ampoule par une nouvelle ampoule de type recommandé dans le manuel d'utilisation.

Quelle est la puissance d'aspiration de la hotte ELECTROLUX LFC519X ?

La puissance d'aspiration de la hotte ELECTROLUX LFC519X est de 700 m³/h.

Comment changer le mode de fonctionnement de la hotte (évacuation/recyclage) ?

Pour changer le mode de fonctionnement, assurez-vous que les filtres appropriés sont installés et suivez les instructions dans le mode d'emploi pour basculer entre les modes.

MODE D'EMPLOI LFC519X ELECTROLUX

FR Notice d'utilisation | Hotte 84

HR Upute za uporabu | Kuhinjska napa 93

- Ne feu flambe sous l'appareil.

Obtenir des conseils d'utilisation, des brochures, des dépannages, des informations sur le service et les réparations :

www.electrolux.com/support

Sous réserve de modifications.

TABLE des matières

1. CONSIGNES DE SÉCURITÉ....84
2. INSTRUCTIONS DE SÉCURITÉ....87
3. INSTALLATION....88
4. DESCRIPTION DU PRODUIT....89
5. UTILISATION QUOTIDIENNE....89
6. ENTRETIEN ET NETTOYAGE....90
7. DÉPANNAGE....91
8. CONSIDÉRATIONS ENVIRONNEMENTALES.... 91

1. Consignes de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra pas être tenu responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s'ils comprennent les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

• Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement.
• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

1.2 Sécurité générale

• Cet appareil est conçu pour une utilisation domestique sur des tables de cuisson, des cuisinières ou d'autres appareils de cuisson similaires.
• Cet appareil est conçu pour un usage domestique ménager, dans un environnement intérieur.
• Cet appareil peut être utilisé dans les bureaux, les chambres d'hôtel, les chambres d'hôtes, les gîtes ruraux et d'autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l'utilisation domestique.
• Avant d'effectuer une opération de maintenance, débranchez l'appareil de la prise secteur.
• ATTENTION : Les parties accessibles peuvent devenir chaudes en cours d'utilisation en raison des appareils de cuisson.
• Utilisez uniquement les vis de fixation fournies avec l'appareil. Si elles ne sont pas fournies, utilisez les vis recommandées dans les instructions d'installation. Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation.
• AVERTISSEMENT : Ne pas installer les vis ou le dispositif de fixation conformément à ces instructions peut entraîner des risques électriques.
• N'utilisez pas d'adhésifs pour fixer l'appareil.
• La distance minimale entre la surface de la table de cuisson sur laquelle les récipients sont posés et la partie inférieure de l'appareil doit être d'au moins 65 cm, sauf indication

contraire dans les instructions d'installation de l'appareil ou de la table de cuisson.

- L'évacuation d'air doit être conforme aux réglementations des autorités locales.

- Aérez suffisamment la pièce où est installé l'appareil pour éviter le reflux de gaz provenant d'appareils utilisant d'autres combustibles, y compris les flammes nues.

- Assurez-vous que les aérations ne sont pas bouchées et que l'air aspiré par l'appareil ne provient pas d'un conduit d'évacuation des fumées et vapeurs émises par d'autres appareils (systèmes de chauffage central, thermosiphons, chauffe-eau, etc.).

- Lorsque l'appareil fonctionne avec d'autres appareils, le vide maximal généré dans la pièce ne doit pas dépasser 0,04 mbar.

- Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente agréé ou toute personne disposant de qualifications similaires afin d'éviter tout danger électrique.

- Si le cordon amovible est endommagé, il doit être remplacé par un cordon amovible spécial disponible auprès du fabricant ou de son service après-vente agréé.

- Si l'appareil est directement branché sur l'alimentation secteur, l'installation électrique doit être équipée d'un dispositif d'isolation permettant de débrancher l'appareil du secteur avec une coupure omnipolaire. La déconnexion complète doit être conforme aux conditions de surtension de catégorie III. Un moyen de déconnexion doit être prévu dans le câblage fixe conformément aux règles nationales d'installation.

- Ne flambez pas d'aliments sous l'appareil.

- N'utilisez pas l'appareil pour évacuer des matériaux et vapeurs dangereux ou explosifs.

- Nettoyez régulièrement l'appareil à l'aide d'un chiffon doux afin de maintenir le revêtement en bon état.

• N'utilisez pas de nettoyeur vapeur, de pulvérisateur d'eau, de produit nettoyant abrasif, ni de grattoir métallique pour nettoyer la surface de l'appareil. Utilisez uniquement des produits de lavage neutres.
• Nettoyez régulièrement les filtres à graisse (au moins tous les 2 mois) et éliminez les dépôts de graisses de l'appareil pour éviter tout risque d'incendie.
• Utilisez un chiffon pour nettoyer l'intérieur de l'appareil.

Avertissement!

Risque de blessure, de choc électrique, d'incendie, de brûlures ou de dommage matériel à l'appareil.

• L'appareil doit être installé uniquement par un professionnel qualifié.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• Avant d'installer l'appareil, retirez tous les emballages, les étiquettes et le film de protection.
• N'installez pas le conduit d'évacuation de l'air dans une cavité du mur, sauf si cette cavité est spécialement conçue pour cela.

Avertissement!

Risque d'incendie ou d'électrocution.

• Tous les raccordements électriques doivent être effectués par un électricien qualifié.
• Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur.
• Si le symbole ( ) est pas imprimé sur la plaque signalétique, l'appareil doit être mis à la terre.
• Utilisez toujours une prise de courant de sécurité correctement installée.
• Ne laissez pas le câble secteur s'emmêler.
• N'utilisez pas d'adaptateurs multiprise et de rallonges.
• Si la prise secteur est détachée, ne branchez pas la fiche secteur.
• Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.
• Vérifiez que l'appareil est correctement installé. Des câbles ou des fiches secteur desserrés et incorrects peuvent faire surchauffer la borne.
• Raccordez l'appareil à la fin de l'installation. Assurez-vous que l'alimentation secteur est accessible une fois l'appareil installé.

Avertissement!

Risque de blessures, de brûlures ou d'électrocution.

• Cet appareil est exclusivement destiné à un usage culinaire. N'utilisez pas cet appareil à toute autre fin.
• Ne modifiez pas les spécifications de cet appareil.
• N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau.
• N'utilisez que les accessoires fournis avec l'appareil.
• Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile durant la cuisson et la friture.
• N'utilisez pas de grills électriques non couverts.
• N'utilisez pas l'appareil comme espace de rangement.
• Ne versez pas de liquides sur l'appareil.
• N'utilisez pas de loupe, de lunettes, ni aucun autre dispositif optique semblable pour regarder directement l'éclairage de l'appareil.
• Si l'appareil fonctionne avec d'autres appareils, la pression maximale développée ne doit pas dépasser 4 Pa (4 x 10-5 bar).

2.4 Service

- Pour réparer l'appareil, contactez un service après-vente agréé. Utilisez exclusivement des pièces d'origine.

- Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pièces d'un logement.

Avertissement!

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut. • Débranchez l'appareil.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

3.1 Notices d'installation

Pour des informations complètes sur l'installation de l'appareil, reportez-vous à la notice d'installation fournie séparément.

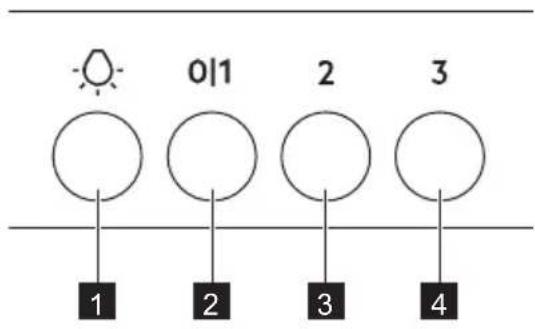

4.1 Vue d'ensemble du bandeau de commande

Fonction Description
1	Éclairage Permet de mettre l’éclairage en marche et de l’arrêter.
2	Première vitesse/Arrêt La hotte passe au premier niveau de vitesse. Une deuxième pression met à l’arrêt l’appareil.
3	Deuxième vitesse La hotte passe à la seconde vitesse.
4	Troisième vitesse La hotte passe à la troisième vitesse.

5.1 Utilisation de la hotte

Vérifiez la vitesse recommandée dans le tableau ci-dessous.

011	Lorsque vous faites réchauffer ou cuire des aliments avec des récipients couverts.
2	Lorsque vous cuisinez dans des récipients couverts sur plusieurs zones de cuisson ou brûleurs, faites frire doucement.
3	Lorsque vous faites bouillir et frire de grosses quantités d'aliments sans couvercle, faites cuire sur plusieurs zones de cuisson ou brûleurs.

Nous vous recommandons de laisser la hotte fonctionner pendant environ 15 minutes après la cuisson.

Activation de l'appareil

Pour utiliser la hotte:

1. Appuyez sur la touche de la première vitesse pour mettre en fonctionnement l'appareil.
2. Si nécessaire, modifiez la vitesse en appuyant sur la touche souhaitée.

Mise hors tension de l'appareil

Pour mettre à l'arrêt l'appareil, appuyez à nouveau sur la touche de la première vitesse 0|1.

Éclairage

L'éclairage de la hotte fonctionne indépendamment des autres fonctions de la hotte.

Activation et désactivation de l'éclairage Pour éclairer la surface de cuisson, appuyez sur la touche d'éclairage

Agent nettoyant

N'utilisez pas de détergents abrasifs ni de brosses.

Nettoyez la surface de l'appareil avec un chiffon doux, de l'eau tiède et un détergent doux.

Après la cuisson, certaines parties de l'appareil peuvent être chaudes. Pour éviter les taches, l'appareil doit refroidir et être séché avec un chiffon propre ou de l'essuie-tout.

Nettoyez les taches avec un détergent doux.

Maintenez la hotte propre.

Nettoyez soigneusement l'intérieur et les filtres à graisse pour retirer la graisse. L'accumulation de graisse ou d'autres résidus peut provoquer un incendie.

Filtre à charbon

Le temps de saturation du filtre à charbon varie en fonction du type de cuisson et de la régularité du nettoyage du filtre à graisse. Consultez le livret inclus avec l'accessoire.

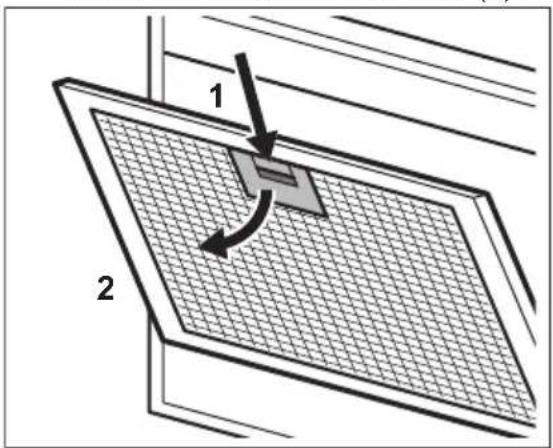

6.2 Nettoyage du filtre à graisse

Les filtres sont fixés à l'aide de pinces et de pivots du côté opposé.

Pour nettoyer le filtre :

1. Appuyez sur le levier de la pince de fixation du filtre, sous la hotte (1).

1. Faites basculer doucement l'avant du filtre vers le bas (2), puis tirez dessus. Répétez les deux premières étapes pour tous les filtres.
2. Nettoyez les filtres à graisse à la main à l'aide d'une éponge avec des détergents non abrasifs ou nettoyez-les au lave-vaisselle. Nous recommandons de nettoyer les filtres à graisse à la main.

Le lave-vaisselle doit être réglé à basse température, sur cycle court. La décoloration du filtre à graisse n'a aucune incidence sur les performances de l'appareil.

1. Pour réinstaller le filtre, suivez les deux premières étapes dans l'ordre inverse. Répétez les étapes pour tous les filtres, si présents.

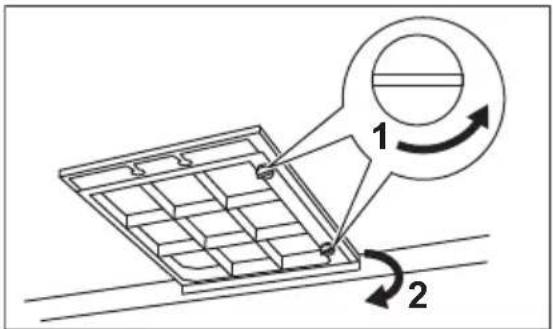

6.3 Remplacement du filtre à charbon - optionnel

Selon le type, le filtre peut être ou ne peut pas être régénéré. Reportez-vous à la notice livrée avec le filtre.

Pour remplacer le filtre :

1. Retirez les filtres à graisse de l'appareil. Reportez-vous au paragraphe « Nettoyage du filtre à graisse » de ce chapitre.
2. Tournez les deux loquets de 90 degrés dans le sens antihoraire. Inclinez légèrement le filtre à charbon, puis retirez-le.

1. Pour installer un nouveau filtre, suivez la même procédure dans l'ordre inverse.

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

7.1 En cas d'anomalie de fonctionnement...

Symptôme Cause probable Solution
Vous ne pouvez pas mettre en fonctionnement l'appareil.	L'appareil n'est pas connecté à une source d'alimentation électrique ou le branchement est incorrect.	Vérifiez que l'appareil est correctement branché à une source d'alimentation électrique.
Vous ne pouvez pas mettre en fonctionnement l'appareil.	Manque d'alimentation électrique.	Vérifiez le fusible ou l'interrupteur principal. Si le fusible ou l'interrupteur continue à faire disjoncter le circuit, contactez un électricien qualifié.
L'éclairage ne fonctionne pas. L'éclairage est défectueux. Contactez un service après-vente agréé.
L'appareil n'absorbe pas assez les vapeurs.	La vitesse du moteur n'est pas adaptée aux vapeurs émises.	Augmentez la vitesse du moteur.

8. Considérations environnementales

Recyclez les matériaux portant le symbole ⚙. Placez l'emballage dans les conteneurs appropriés pour le recycler. Contribuez à la protection de l'environnement et de la santé.

humaine en recyclant les déchets des appareils électriques et électroniques. Ne jetez pas les appareils marqués du symbole ⚙ avec les déchets ménagers. Rapportez ce

produit à votre centre de recyclage local ou renseignez-vous auprès de votre mairie.

Concerne la France uniquement :

Cet appareil, ses accessoires et cordons se recyclent

REPRISE À LA LIVRAISON

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÊTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil.
