45425 - Broyeur Airpress - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Broyeur pneumatique (meuleuse d'angle)
Marque	Airpress
Modèle	45425
Alimentation	Air comprimé
Pression d'air maximale	90 PSI (6,2 bar)
Vitesse à vide	Environ 12 000 tr/min
Diamètre du disque	125 mm (5 pouces)
Poids	Environ 1,8 kg
Dimensions (L x l x h)	280 x 120 x 100 mm
Fonctions principales	Meulage, coupe, ébarbage
Système de démarrage	Levier de commande
Poignée	Orientation réglable (dévissage et revissage)
Protection du disque	Capot orientable avec bague de verrouillage
Lubrification	Huile pour outils pneumatiques, toutes les heures d'utilisation
Entretien	Nettoyage régulier, vérification des flexibles
Sécurité	Port obligatoire de protections auditives, oculaires et respiratoires ; gants ; débrancher avant entretien
Accessoires recommandés	Régulateur, graisseur, filtre en ligne
Pièces détachées disponibles	Disques de meulage, écrous de bride, clés
Réparabilité	Entretien simple, pièces standard
Informations générales	Usage professionnel, pour métaux et matériaux durs

FOIRE AUX QUESTIONS - 45425 Airpress

Quelle est la pression d'air recommandée pour le broyeur Airpress 45425 ?

La pression d'air maximale est de 90 PSI (6,2 bar). Ne pas dépasser cette pression sous peine d'endommager l'outil.

Comment lubrifier correctement l'outil ?

Utilisez une huile pour outils pneumatiques de haute qualité. Versez quelques gouttes dans l'entrée d'air avant chaque utilisation et ajoutez-en après chaque heure d'utilisation continue. Si vous utilisez un graisseur en ligne, suivez les instructions du fabricant.

Quels équipements de protection dois-je porter ?

Portez toujours une protection auditive, oculaire et respiratoire. Des gants de protection sont également recommandés pour éviter les coupures et les brûlures.

Comment changer le disque de meulage ?

Débranchez l'outil de l'alimentation en air. Utilisez une clé pour maintenir la broche et une clé Allen pour dévisser la vis supérieure. Desserrez l'écrou de bride avec une clé à ergot, retirez l'écrou et le disque usagé. Placez le nouveau disque, vissez l'écrou à la main, puis serrez avec la clé à ergot.

Puis-je utiliser l'outil sans protection auditive ?

Non. Les niveaux sonores élevés peuvent entraîner une perte auditive permanente. Le port d'une protection auditive est obligatoire pendant l'utilisation.

Que faire si l'outil vibre anormalement ?

Arrêtez immédiatement l'outil et débranchez-le. Vérifiez que le disque est correctement installé et équilibré. Si le problème persiste, consultez un technicien qualifié.

Comment régler le capot de protection ?

Débranchez l'outil. Soulevez la bague de verrouillage, faites pivoter le capot à la position souhaitée, puis relâchez la bague. Assurez-vous qu'il est bien verrouillé avant utilisation.

Quel type d'huile utiliser pour la lubrification ?

Utilisez une huile pour outils pneumatiques non détergente, de préférence avec des propriétés antirouille. Évitez les huiles moteur ou les lubrifiants en spray.

L'outil peut-il être utilisé pour couper du métal ?

Oui, avec un disque de coupe approprié. Assurez-vous que le disque est adapté au matériau et à la vitesse maximale de l'outil.

Comment entreposer l'outil quand il n'est pas utilisé ?

Débranchez l'alimentation en air, nettoyez l'outil, lubrifiez-le légèrement et rangez-le dans un endroit sec et à l'abri de la poussière. Évitez de laisser le tuyau d'air encombrer le sol.

MODE D'EMPLOI 45425 Airpress

FR Port obligatoire de protections auditives, oculaires et respiratoires.

FR Attention : présence de courant électrique.

FR Risque de brûlures.

Échec. Le non-respect de toutes les instructions énumérées ci-dessous peut entraîner des blessures graves.

Risques dans la ZONE de travail et sécurité personnelle

1. Gardez votre espace de travail propre et bien éclairé.
2. N'utilisez pas les outils dans des atmosphères explosives, telles que celles contenant des liquides, des gaz ou des poussières inflammables
3. Débranchez l'outil avant d'effectuer l'entretien ou lorsqu'il n'est pas utilisé.
4. Des niveaux sonores élevés peuvent entraîner une perte auditive permanente. Portez une protection auditive pendant l'utilisation.
5. Maintenez une position corporelle équilibrée et une assise sûre.
6. Les glissades, trébuchements et chutes sont une cause majeure de blessures graves, voire mortelles. Soyez vigilant quant aux tuyaux excédentaires laissés sur le lieu de travail.
7. Les mouvements répétitifs, les positions inconfortables et l'exposition aux vibrations peuvent être nocifs pour les mains et les bras. En cas d'engourdissement, de picotements, de douleur ou de blanchiment de la peau, cessez d'utiliser l'outil et consultez un médecin.
8. Portez toujours une protection des yeux et du visage résistante aux chocs lorsque vous utilisez, réparez ou effectuez l'entretien de l'outil ou lorsque vous changez les accessoires de l'outil.

Utilisation et entretien des OUTILS

1. Utilisez des poignées de support ou d'autres méthodes pour fixer et soutenir la pièce à usiner sur une plateforme stable.
2. Ne forcez pas. Utilisez l'outil adapté à votre application. L'utilisation d'un outil adapté, spécialement conçu pour une tâche donnée, améliorera ses performances et facilitera le travail.
3. Débranchez l'alimentation en air avant tout réglage, changement d'accessoire ou rangement de l'outil. Débranchez toujours l'alimentation en air avant toute inspection, tout entretien ou tout nettoyage de l'outil.
4. Utilisez uniquement les accessoires recommandés par le fabricant pour votre modèle.
5. Ne laissez pas l'outil sans surveillance lorsqu'il est connecté à une alimentation en air. Utilisez uniquement de l'air comprimé.

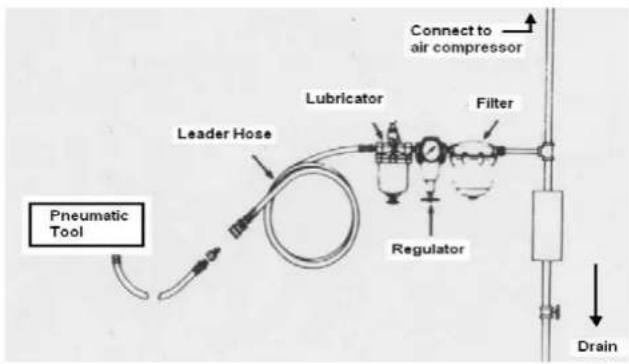

De l'alimentation en air

Composants de conduite d'air recommandés

1. Pour un meilleur service, vous devez intégrer un régulateur, un graisseur et un filtre en ligne.
2. Si vous n'utilisez pas de système de lubrification automatique, ajoutez quelques gouttes d'huile pour outils pneumatiques au raccord d'air avant d'utiliser l'outil. Ajoutez-en après chaque heure d'utilisation continue.
3. Ne pas dépasser la pression d'air maximale de 90 PSI/6,2 bar ou celle indiquée sur la plaque signalétique de l'outil.

Lubrification & entretien

Lubrifiez l'outil quotidiennement avec une huile pour outils pneumatiques de haute qualité. Si vous n'utilisez pas de graisseur pour conduite d'air, versez une cuillère à café d'huile dans l'outil. L'huile peut être injectée dans l'entrée d'air de l'outil ou dans le tuyau situé au niveau du raccord le plus proche de l'alimentation en air, avant d'utiliser l'outil. Une huile antirouille est acceptable pour les outils pneumatiques.

Ensemble de disque de meulage/coupe :

1. Débranchez la meuleuse d'angle de l'alimentation en air.
2. Utilisez une clé pour maintenir la broche en place. À l'aide d'une clé Allen, dévissez la vis supérieure, puis, à l'aide d'une clé à ergot, desserrez l'écrou de la bride.
3. Retirez l'écrou de la bride extérieure et le disque usagé. Insérez le nouveau disque et assurez-vous que la bride intérieure est bien vissée à la main contre la tête de la meuleuse d'angle.
4. Positionnez l'écrou à bride en fonction de l'épaisseur du disque sur la broche et le disque et serrez à la main.
5. Insérez la clé à ergot dans les deux trous de l'écrou à bride et serrez davantage à la main

Réglage du protège-disque :

1. Débranchez la meuleuse d'angle de l'alimentation en air.
2. Soulevez la bague de verrouillage et faites pivoter le protège-disque jusqu'à la position souhaitée.
3. Relâchez la bague de verrouillage et vérifiez qu'elle est bien positionnée en essayant de tourner le protège-disque. Ne retirez jamais le cache-disque.

Mode d'emploi

Coupez toujours l'alimentation en air, relâchez la pression d'air du tuyau et débranchez l'outil de l'alimentation en air lorsque vous changez d'accessoires. Couper avec ces outils peut créer des bords tranchants. Portez des gants pour vous protéger les mains. Évitez tout contact direct avec l'accessoire et la surface de travail pendant et après le travail. Les bords tranchants et les lames de scie peuvent chauffer pendant l'utilisation. Ne les touchez pas. Ne forcez jamais l'outil à couper plus vite ou à travers des matériaux plus épais que leur capacité nominale. Pour éviter d'endommager l'outil et l'accessoire, maintenez-les fermement contre la surface de travail pendant la coupe. Pour l'utiliser, appuyez sur le levier. L'outil se met en rotation et s'arrête lorsque vous le relâchez. Vous pouvez modifier la position de la poignée en la dévissant à la main, puis en la revissant dans le trou situé de l'autre côté.
