Type de produit	Éclairage mural LED
Marque	Dals
Modèle	Pearl LEDSTEP004D
Alimentation	120V AC, branchement direct
Compatibilité gradateur	Compatible avec la plupart des gradateurs électroniques basse tension
Installation	Intérieure ou extérieure (avec joint silicone UL certifié pour l'extérieur)
Découpe requise	Diamètre de 3 pouces (7,62 cm)
Boîte de jonction	Boîte de jonction ronde incluse
Garantie	5 ans (pièces défectueuses : boîtier, optiques, électroniques)
Sécurité	Couper l'alimentation avant installation ; installation par un électricien qualifié ; conforme au code électrique local
Restrictions d'installation	Ne pas installer dans les plafonds, corniches extérieures ou constructions structurales (meubles de cuisine, vaisseliers, armoires à trophées)
Service client	Tél. : [phone] ; Email : [e-mail] ; Site : www.dalslighting.com

FOIRE AUX QUESTIONS - Pearl LEDSTEP004D Dals

Quel est le diamètre du trou à percer pour l'installation ?

Le diamètre du trou est de 3 pouces (7,62 cm). Utilisez une scie cloche de cette dimension.

Puis-je installer ce luminaire à l'extérieur ?

Oui, il est conçu pour une installation extérieure. Pour l'extérieur, un joint de silicone certifié UL doit être appliqué par un électricien qualifié.

Ce modèle est-il compatible avec un variateur ?

Oui, il est compatible avec la plupart des gradateurs électroniques basse tension. Vérifiez la compatibilité avec votre modèle de gradateur.

Quelle est la tension d'alimentation requise ?

L'alimentation est en 120V AC à branchement direct. Les fils doivent être raccordés selon le code électrique national.

Y a-t-il une garantie ?

Oui, DALS offre une garantie de 5 ans à compter de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses (boîtier, optiques, électroniques).

Comment contacter le service client ?

Vous pouvez joindre DALS par téléphone au 1 877 430 1818 ou par email à [e-mail]. Plus d'informations sur www.dalslighting.com.

Quelles sont les précautions de sécurité à prendre avant l'installation ?

Avant toute installation, coupez l'alimentation électrique au niveau du panneau. L'installation doit être réalisée par un électricien qualifié, conformément au code électrique local.

Puis-je installer ce luminaire dans un plafond ou un meuble ?

Non, ce luminaire est prévu pour une installation murale uniquement. Il ne doit pas être installé dans des plafonds, corniches extérieures ou constructions structurales comme des meubles de cuisine.

La boîte de jonction est-elle fournie ?

Oui, une boîte de jonction ronde est incluse dans l'emballage. Assurez-vous de l'utiliser pour l'installation intérieure ou extérieure.

Comment assembler le luminaire ?

Alignez les 2 clips de la boîte de jonction avec les 2 trous au dos du luminaire, puis poussez la façade sur la boîte. Ensuite, insérez le luminaire dans le trou préalablement percé.

MODE D'EMPLOI Pearl LEDSTEP004D Dals

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles.

L'installation doit être effectuée conformément au code électrique local.

L'installation devrait être effectuée par un électricien qualifié.

Non prévus pour être installés dans des plafonds, corniches extérieures ou "constructions structurales" telles que meubles-cuisine, vaisseliers ou armoires à trophées intégrés.

Les connections doivent être faites selon le Code Électrique National en vigueur.

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses.

Pour contacter le service à la clientèle de DALS, composez le 1 877

430 1818 ou par courriel à [e-mail].

Pour plus d'informations sur les nouveaux produits, les spécifications techniques et les accessoires disponibles, visitez notre site web : www.dalslighting.com

Pour installation intérieure ou extérieure. Voir les instructions d'installation au verso.

120V direct

wire input

Entrée 120V à

branchement direct

Compatible avec la plupart des gradateurs électroniques bas voltage.

Voir au verso pour plus d'instructions

Intertek

INS_LEDSTEP004D_REV3 1 877 430 1818

Exemples d'installation

Approuvé pour une installation à l'intérieur ou à l'extérieur en utilisant la boîte de jonction incluse.

Instructions d'installation

WARNING - BEFORE STARTING THE INSTALLATION, TURN THE POWER OFF FROM ELECTRICAL PANEL. - WARNING ATTENTION - AVANT DE DÉBUTER L'INSTALLATION, COUPER L'ALIMENTATION DU CIRCUIT À PARTIR DU PANNEAU ÉLECTRIQUE. - ATTENTION

Pour LEDSTEP004 couper un trou de 3 pouces (7.62 cm) de diamètre dans le mur à l'endroit désiré à l'aide d'une scie emporte-pièce. Voir la section Exemples d'installation pour des suggestions de positionnement du luminaire.

3 Junction box Boîte de jonction (+) White wire (+) Fil blanc (N) Ground (N) Mise à la terre (-) Black wire (-) Fil noir Line feed wire Fil du secteur Face plate Facade

Faire les connexions dans la boîte électrique ronde : utiliser les raccords de fils inclus pour jumeler le fil blanc du secteur avec le fil blanc du luminaire et le fil noir du secteur avec le fil noir du luminaire. Jumeler le fil de cuivre du secteur et le fil vert du luminaire.

2 Indoor or Outdoor location: Round junction box (included) Installation intérieure ou Extérieur : Bolte de jonction ronde (Incluse) Unshield 6" (15 cm) and strip 5/8" (1.6 cm). Dégainer 6 po. (15 cm) et dénuder 5/8 po. (1.6 cm). Line feed wire. Fil du secteur. Junction box Bolte de jonction Face plate Facade

Remove the face plate from the fixture by pulling. (You may need to use a flat head screw driver) Install the bushing (not included) and bring the line feed through the knockout on the back of the junction box. Enlever la façade du luminaire en tirant. (Utiliser un tournevis à tête plate si nécessaire) Installer la bague (non incluse) puis passer le fil du secteur par le trou derrière la boîte de jonction.

Face plate Facade A B Bushing 1/2" (Not Included) Connecteur 1/2po. (Non inclus)

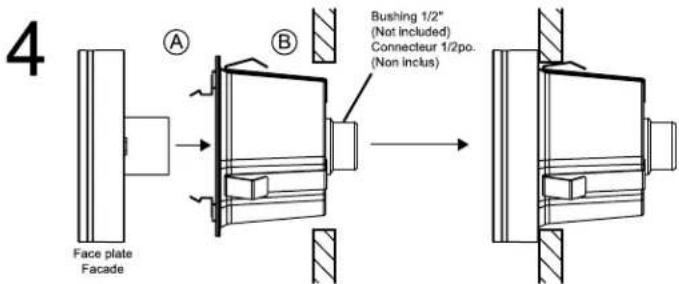

(A) Pour assembler le luminaire, aligner les 2 clips de la boîte de jonction avec les 2 trous au fond de la plaque de finition et poussez. (B) Mettre en place le luminaire dans le trou préalablement percé. Pour une installation extérieure, mettre un joint de silicone. Le joint d'étanchéité doit être appliqué par un électricien qualifié et le silicone utilisé doit être certifié UL.
