Marquee LEDSTEP001D - Éclairage mural Dals - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire mural à LED
Marque	Dals
Modèle	Marquee LEDSTEP001D-XX
Tension d'alimentation	120 VAC
Dimmable	Oui, compatible avec gradateurs électroniques basse tension
Usage	Intérieur et extérieur
Garantie	5 ans
Homologation	Intertek
Installation	Nécessite une boîte de jonction (non incluse)
Type de montage	Contre-marche (riser mount) ou mural
Accessoires inclus	Raccords de fils, plaque de finition, vis de montage
Sécurité	Couper l'alimentation avant installation
Installation par électricien qualifié	Recommandée
Pour usage extérieur	Utiliser une boîte de jonction étanche et du silicone
Service client	1 877 430 1818 / [e-mail]
Site web	www.dalslighting.com
Compatibilité gradateurs	Gradateurs électroniques basse tension
Type de connexion	Branchement direct (hardwired)

FOIRE AUX QUESTIONS - Marquee LEDSTEP001D Dals

Comment installer le luminaire Marquee LEDSTEP001D ?

Coupez l'alimentation au panneau électrique. Installez une boîte de jonction adaptée (non incluse). Connectez les fils : blanc avec blanc, noir avec noir, vert et cuivre à la plaque de finition. Fixez le luminaire avec les vis incluses, puis enclenchez la plaque de finition. Pour l'extérieur, appliquez du silicone sur le pourtour.

Puis-je utiliser ce luminaire en extérieur ?

Oui, il est approuvé pour une installation intérieure ou extérieure. Pour l'extérieur, utilisez une boîte de jonction étanche en plastique et appliquez du silicone certifié UL sur le contour de la façade.

Ce luminaire est-il dimmable ?

Oui, il est compatible avec la plupart des gradateurs électroniques basse tension. Consultez le verso de la notice pour plus d'instructions.

Quelle boîte de jonction dois-je utiliser pour une installation extérieure ?

Pour l'extérieur, utilisez une boîte de jonction étanche en plastique résistant à une température d'au moins 50°C.

Dois-je faire appel à un électricien pour l'installation ?

L'installation doit être effectuée conformément au code électrique local et il est recommandé de faire appel à un électricien qualifié.

Que faire si le luminaire ne s'allume pas après installation ?

Vérifiez que l'alimentation est rétablie au panneau électrique. Assurez-vous que les connexions des fils (blanc, noir, vert) sont correctes et bien serrées. Si le problème persiste, contactez le service client Dals.

Comment nettoyer ce luminaire ?

Utilisez un chiffon doux et sec pour nettoyer la surface. N'utilisez pas de produits abrasifs ou de solvants. Assurez-vous que l'alimentation est coupée avant le nettoyage.

Quelle est la garantie offerte par Dals ?

Dals offre une garantie de 5 ans à partir de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses du boîtier, optiques et électroniques.

Puis-je remplacer la source lumineuse LED ?

La source lumineuse LED est intégrée et n'est pas remplaçable. En cas de défaillance, contactez le service client pour une prise en charge sous garantie.

Le luminaire est-il compatible avec tous les gradateurs ?

Il est compatible avec la plupart des gradateurs électroniques basse tension. Pour une compatibilité optimale, vérifiez la liste des gradateurs recommandés sur le site de Dals.

MODE D'EMPLOI Marquee LEDSTEP001D Dals

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles.

L'installation doit être effectuée conformément au code électrique local.

L'installation devrait être effectuée par un électricien qualifié.

Non prévus pour être installés dans des plafonds, corniches extérieures ou "constructions structurales" telles que meubles-cuisine, vaisseliers ou armoires à trophées intégrés.

Les connections doivent être faites selon le Code Électrique National en vigueur.

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses.

Pour contacter le service à la clientèle de DALS, composez le 1 877 430 1818 ou par courriel à [e-mail].

Pour plus d'informations sur les nouveaux produits, les spécifications techniques et les accessoires disponibles, visitez notre site web: www.dalslighting.com

La boîte de jonction doit être installée horizontalement

LEDSTEP002D-XX

La boîte de jonction doit être installée horizontalement

LEDSTEP006D-XX

Junction box must be installed horizontally La boîte de jonction doit être installée horizontalement

Initial lumens

Lumens

initiaux

LEDSTEP001D-XX :

LEDSTEP002D-XX :

LEDSTEP003D-XX :

LEDSTEP005D-XX :

LEDSTEP006D-XX :

Total de la consommation

Consommation

totale

Pour installation intérieure ou extérieure. Voir les instructions d'installation au verso

Entrée 120V à branchement direct

Compatible avec la plupart des gradateurs électroniques bas voltage.

Voir au verso pour plus d'instructions

Intertek

INS_LEDSTEP00X_REV7 1 877 430 1818

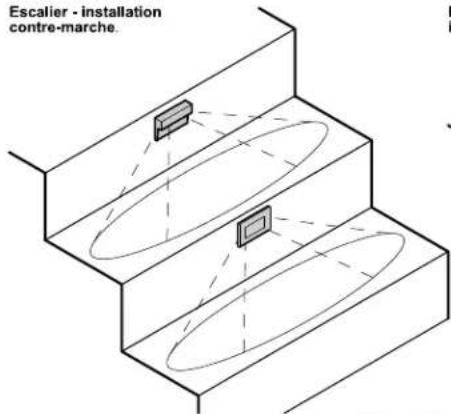

Installation exemples / Exemples d'installation Stairs - Riser mount. Escalier - installation contre-marche.

Escalier - installation contre-marche.

Approuvé pour une installation intérieure ou extérieure en utilisant la boîte de jonction appropriée (non incluse).

Instructions d'installation

WARNING - BEFORE STARTING THE INSTALLATION, TURN THE POWER OFF FROM ELECTRICAL PANEL. - WARNING ATTENTION - AVANT DE DÉBUTER L'INSTALLATION, COUPER L'ALIMENTATION DU CIRCUIT À PARTIR DU PANNEAU ÉLECTRIQUE. - ATTENTION

Installation intérieure : Boîte de jonction métallique

Outdoor application: Waterproof junction box Installation extérieure : Boîte de jonction étanche en plastique

La boîte de jonction en plastique doit résister à une temperature d'au moins 50°C.

Installer la boîte de jonction (non incluse). Installer et dégainer le fil du secteur de 6 po. (15 cm) et dénuder les fils de 5/8 po. (1,6 cm).

Boîte de jonction Bolte de jonction (N) Fil de cuivre (N) Fil de cuivre (+) Fil blanc (+) Fil blanc (-) Fil noir (-) Fil noir Fil du secteur

Green wire Fil vert Fixture Luminair

Copper wire Fil de cuivre Face plate Plaque de finition

Enlever la plaque de finition en tirant.

Au besoin, dénuder les fils blanc, noir et vert de 5/8 po. (1,6 cm).

Faire les connexions dans la boîte de jonction : utiliser les raccords de fils inclus pour jumeler le fil blanc du secteur avec le fil blanc du luminaire et le fil noir du secteur avec le fil noir du luminaire. Jumeler le fil de cuivre du secteur et le fil vert du luminaire puis à la plaque de finition.

Installer et aligner le luminaire dans la boîte de jonction en utilisant les vis incluses.

Poussez la plaque de finition du luminaire en place jusqu'à ce que des "clicks" se fassent entendre.

Mettre du silicone (non inclus) sur le contour de la façade pour rendre la fixture étanche. Le joint

d'étanchéité doit être appliqué par un électricien qualifié et le silicone utilisé doit être certifié UL.
