Type de produit	Panneau LED encastré intelligent
Marque	Dals
Modèle	Excel SM-PNL6 (SM-PNL6WH)
Flux lumineux	1000 lumens
Puissance	15 W
Température de couleur	2700 K - 6500 K (réglable)
Angle du faisceau	120°
Diamètre d'encastrement	16 cm (6 1/4 po)
Alimentation	120 V CA, 60 Hz (estimation)
Connectivité	Wi-Fi intégré (contrôleur dans la boîte de jonction)
Application	Dals Connect (gratuite)
Fonctions principales	Variation d'intensité via application, réglage de la température de couleur
Indice d'étanchéité à l'air	Air-tight (certifié)
Certifications	ETL, FCC, IC
Garantie	5 ans (pièces défectueuses)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Installation par un électricien certifié ; couper l'alimentation avant l'installation
Pièces détachées et réparabilité	Contacter le service client Dals au 1-877-430-1818
Poids	Environ 0,5 kg (estimation)

FOIRE AUX QUESTIONS - Excel SM-PNL6 Dals

Comment installer le panneau Excel SM-PNL6 ?

Coupez l'alimentation au disjoncteur. Percez un trou de 16 cm (6 1/4 po) dans le plafond. Connectez les fils (blanc, noir, vert) selon les codes locaux. Insérez la boîte de jonction, puis fixez le panneau en comprimant les ressorts. Téléchargez l'application Dals Connect pour la configuration Wi-Fi.

Puis-je régler la luminosité et la température de couleur ?

Oui, via l'application Dals Connect. Vous pouvez faire varier l'intensité de 0 à 100% et la température de couleur de 2700K (blanc chaud) à 6500K (blanc froid).

L'appareil est-il compatible avec les variateurs muraux traditionnels ?

Non, la variation se fait uniquement via l'application Wi-Fi. N'utilisez pas de variateur physique, car cela pourrait endommager le panneau.

Que faire si l'application Dals Connect ne trouve pas l'appareil ?

Vérifiez que le Wi-Fi est activé sur votre téléphone et que le panneau est alimenté. Assurez-vous d'être sur un réseau 2,4 GHz. Réinitialisez le contrôleur en coupant l'alimentation pendant 10 secondes.

Quelle est la durée de vie du panneau LED ?

La durée de vie typique est d'environ 50 000 heures. La garantie de 5 ans couvre les défauts de fabrication.

Puis-je utiliser ce panneau dans une salle de bain ?

Ce modèle est certifié pour les endroits secs uniquement. Il n'est pas conçu pour les pièces humides comme les salles de bain ou les cuisines avec vapeur.

Le boîtier de jonction est-il inclus ?

Oui, le panneau est livré avec une boîte de jonction comprenant le contrôleur Wi-Fi intégré. Vous n'avez pas besoin d'acheter de boîtier séparé.

Comment nettoyer le panneau LED ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou de nettoyants abrasifs. Avant de nettoyer, coupez l'alimentation pour éviter tout risque.

Puis-je connecter plusieurs panneaux ensemble ?

Oui, vous pouvez contrôler plusieurs panneaux depuis l'application Dals Connect. Chaque panneau doit être connecté au même réseau Wi-Fi.

Que faire si le panneau ne s'allume pas après l'installation ?

Vérifiez que l'alimentation est rétablie et que les connexions sont correctes. Si le problème persiste, contactez le service client Dals au 1-877-430-1818 ou par email à [e-mail].

MODE D'EMPLOI Excel SM-PNL6 Dals

Guide d'installation pour

SM-PNL6WH

dals

1877 430 1818 ■ www. dals. com

Téléchargez l'appli gratuite Dals Connect

ÉTANCHE À L'AIR AIR-TIGHT

MODEL LUMENS	WATTS KEMENBIMMABLE*	WATTS	KELVIN	DIMMABLE*
SM-PNL6WH 1000 lm 15W 27000-4r8500K		15W	2700K - 6500K	√

Intensité réglable via l'application.

ITEMS INCLUDED IN THE BOX / ARTICLES INCLUS DANS LA BOÎTE

2 1x Junction box with integrated WiFi controller 1x boîte de jonction avec contrôleur WiFi intégré

SIDE VIEW OF INSTALLATION / VUE DE CÔTÉ DE L'INSTALLATION D'ÉCLAIRAGE

12" (30cm) 12" (30cm) Beam angle: 120° Faisceau limineux: 120°

Dals offre une garantie de 5 ans pour le panneau DEL à partir de la date de l'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de Dals, appelez au 1-877-430-1818 ou envoyez un courriel à info@dals. com

Guide d'installation

Guide d'installation

SM-PNL6WH

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

L'installation du plafonnier encastré doit être effectuée conformément aux codes électriques locaux. L'installation doit être faite par un électricien certifié. Pour éviter d'endommager le câblage, ne pas exposer à tout objet tranchant. Convient aux endroits secs, certifié IC, FCC, étanche à l'air, et ETL.

Percer le trou dans le plafond et préparez les fils d'alimentation. Installer et dégainer le fil du secteur de 6 po. (15 cm) et dénuder les fils de 5/8 po. (1,6 cm). Apporter l'alimentation électrique jusqu'à dans la boîte de connexion.

SM-PNL6WH ∅ 6-1/4"

Rentrer le boîtier dans le plafond et connecter le panneau encastré DEL à la boîte de jonction à l'aide du connecteur.

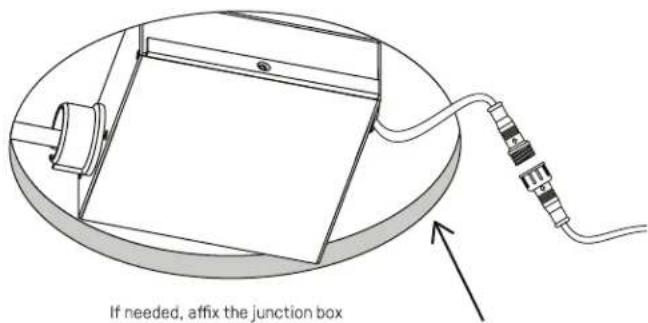

Si nécessaire, fixer la boîte de jonction à l'aide des trous prévus à cet effet.

Ouvrir le couvercle sur la boîte de connexion. Utiliser les connecteurs pour jumeler le fil blanc du secteur avec le fil blanc de la boîte de jonction, pour jumeler le fil noir du secteur avec le fil noir de la boîte de jonction et pour jumeler le fil de cuivre du secteur avec le fil vert de la boîte de jonction.

Maximum of 2 line feeds (6 conductors) in the junction box. Maximum de 2 fils du secteur (6 conducteurs) dans la boîte de jo

Comprimer les ressorts et pousser l'appareil dans le trou. Il est préférable d'y aller un ressort à la fois.
