Boulevard DCP-LNR24 - Maison intelligente Dals - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire LED linéaire encastré
Marque	Dals
Modèle	Boulevard DCP-LNR24
Catégorie	Maison intelligente
Puissance	20 W
Flux lumineux	1785 lumens
Température de couleur	RGB + CCT 2700-6500 K
Tension d'alimentation	120 V
Gradation	Oui, via l'application Dals Connect
Connectivité	Bluetooth (application Dals Connect)
Type d'installation	Encastré dans plafond en gypse ou plafond suspendu
Nombre de luminaires connectables	Jusqu'à 2 fils d'alimentation par boîte de jonction ; possibilité d'installer plusieurs luminaires ensemble
Contenu de la boîte	Luminaire, 2 boîtes de jonction, matériel de montage
Garantie	5 ans (pièces du boîtier, optiques et électroniques)
Sécurité	Couper l'alimentation avant installation ; installation par un électricien qualifié
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Certifications	Conforme à la norme canadienne NMB-005 (classe B)

FOIRE AUX QUESTIONS - Boulevard DCP-LNR24 Dals

Comment installer le luminaire Boulevard DCP-LNR24 dans un plafond en gypse ?

Percez un trou dans le plafond, préparez les fils d'alimentation (6 po de long, dénudez 5/8 po). Ouvrez le couvercle de la boîte de jonction, utilisez les connecteurs rapides pour jumeler les fils secteur aux fils de la boîte. Comprimez les ressorts et poussez l'appareil dans le trou, un ressort à la fois.

Puis-je installer plusieurs luminaires DCP-LNR24 ensemble ?

Oui, vous pouvez connecter plusieurs luminaires. Pour cela, dévissez les embouts à la jonction, faites glisser le support de montage dans le rail central de chaque luminaire, centrez-le sur le joint, puis serrez les 4 vis de réglage.

Comment installer le luminaire dans un plafond suspendu ?

Dévissez l'écrou papillon à l'arrière pour retirer les clips à ressort. Créez une ouverture de 2 pouces dans le panneau. Pour une installation sur rails, ajoutez 2 rails espacés de 2-1/4 pouces. Insérez le luminaire dans le plafond suspendu et laissez-le reposer sur les rails, puis remettez le panneau en place.

Quelle est la garantie du Boulevard DCP-LNR24 ?

Dals offre une garantie de 5 ans à partir de la date d'achat, couvrant la réparation ou le remplacement des pièces du boîtier, optiques et électroniques défectueuses. Contactez le service client au 1 877 430 1818 ou par courriel à [e-mail].

Le luminaire est-il dimmable ?

Oui, le Boulevard DCP-LNR24 est dimmable via l'application Dals Connect (Bluetooth). Vous pouvez régler l'intensité lumineuse et la température de couleur (RGB + CCT).

Quelles sont les précautions de sécurité à prendre lors de l'installation ?

Avant l'installation, coupez l'alimentation au disjoncteur. L'installation doit être effectuée par un électricien qualifié, conformément aux codes électriques locaux. Cet appareil est de classe B et conforme à la norme NMB-005.

Comment nettoyer et entretenir le luminaire ?

Utilisez un chiffon doux et sec pour nettoyer la surface. N'utilisez pas de produits abrasifs ou de solvants. Assurez-vous que l'appareil est hors tension avant le nettoyage.

Quelle est la différence entre les modèles DCP-LNR24 et DCP-LNR48 ?

Le DCP-LNR24 a une puissance de 20 W et un flux de 1785 lumens, tandis que le DCP-LNR48 a une puissance de 40 W et un flux de 3380 lumens. Les deux modèles ont une température de couleur RGB+CCT 2700-6500K et une tension de 120V.

Puis-je installer le DCP-LNR24 dans une salle de bain ou un environnement humide ?

La notice ne mentionne pas d'indice d'étanchéité. Pour une utilisation en environnement humide, vérifiez les spécifications supplémentaires auprès du fabricant. Par défaut, installez-le dans un endroit sec.

Comment connecter le luminaire à l'application Dals Connect ?

Téléchargez l'application gratuite Dals Connect depuis l'App Store ou Google Play. Activez le Bluetooth sur votre smartphone, puis suivez les instructions dans l'application pour appairer le luminaire. Vous pourrez alors contrôler la lumière, la température de couleur et la gradation.

MODE D'EMPLOI Boulevard DCP-LNR24 Dals

Guide d'installation pour

Téléchargez l'appli gratuite Dals Connect

Bluetooth

MODELMODÈLE	WATTSWATTS	DELIVERED LUMENSLUMENS LIVRÉS	KELVINKELVIN	VOLTAGETENSION	DIMMABLE*INTENSITÉ RÉGLABLE*
DCP-LNR24-WH	20W	1785 lm	RGB+CCT 2700-6500K	120V	Dals Connect AppApplication Dals Connect
DCP-LNR48-WH	40W	3380 lm

ITEMS INCLUDED IN THE BOX / ARTICLES INCLUS DANS LA BOÎTE

2 Boîte de jonction

3 Mounting hardware Matériel de montage

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, ainsi que les pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, composez le 1 877 430 1818 ou par courriel à [e-mail].

Guide d'installation pour panneau de gypse

DCP-LNR24-WH

DCP-LNR48-WH

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

Cet appareil numérique de classe B est conforme à la norme canadienne NMB-005. Cet appareil numérique ne dépasse pas les limites applicables aux équipements de classe B en termes d'émissions de bruit radioélectrique, telles que définies par la Règlement sur le brouillage radioélectrique établi par le Ministère des Communications du Canada.

Percer un trou dans le plafond et préparer les fils d'alimentation. Installer et dégainer le fil du secteur de 6 po. (15 cm) et dénuder les fils de 5/8 po. (1,6 cm). Apporter l'alimentation électrique jusque dans la boîte de connexion.

Ouvrir le couvercle sur la boîte de connexion. Utiliser les connecteurs rapides pour jumeler les fils du secteur avec les fils de la boîte de connexion.

Comprimer les ressorts et pousser l'appareil dans le trou. Il est préférable d'y aller un ressort à la fois.

① ② Maximum of 2 line feed in the junction box. Maximum de 2 fils du secteur dans la boîte de jonction. ③ ④ LNRACC-L16FT (SOLD SEPARATELY / VENDU SÉPARÉMENT)

Dévissez les embouts à la jonction des deux appareils. Faites glisser le support de montage dans le rail central de chaque luminaire. Assurez-vous qu'il est correctement centré sur le joint avant de serrer les 4 vis de réglage.

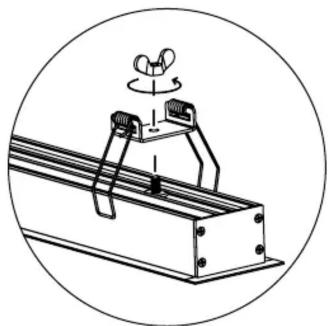

Dévissez l'écrou papillon à l'arrière de l'appareil pour retirer les clips à ressort.

Créer une ouverture de 2" dans le panneau.

B) INSTALLATION SUR LE PÉRIMÈTRE:

Enlever 2" du côté du panneau.

C) INSTALLATION SUR RAILS:

Prévoir l'ajout de 2 rails espacés de 2-1/4". Coupez le panneau en conséquence.

Les luminaires LNR24 et LNR48 NE peuvent PAS être installés sur le même panneau.

Insérer le luminaire linéaire à l'intérieur du plafond suspendu et le laissez reposer sur les rails. Enfin, remettre le panneau de plafond suspendu en place.

ASTUCES : Il est également possible d'ajouter un seul rail et d'utiliser le cadre existant comme le montre l'exemple ci-contre.
