Caractéristiques	Détails
Type de réfrigérateur	Réfrigérateur combiné
Capacité totale	256 litres
Dimensions (L x P x H)	60 x 65 x 170 cm
Classe énergétique	A+
Système de refroidissement	Froid statique
Niveau sonore	42 dB
Nombre de tiroirs	3 tiroirs à légumes
Éclairage intérieur	LED
Fonctionnalités supplémentaires	Zone fraîche, étagères réglables
Entretien	Dégivrage manuel
Sécurité	Verrouillage de porte
Garantie	2 ans

FOIRE AUX QUESTIONS - CRFHW256SZ Crosley

Comment régler la température de mon réfrigérateur Crosley CRFHW256SZ ?

Pour régler la température, utilisez le thermostat situé à l'intérieur du réfrigérateur. Tournez le bouton vers la gauche pour une température plus froide et vers la droite pour une température plus chaude.

Mon réfrigérateur fait un bruit étrange, que dois-je faire ?

Vérifiez si le réfrigérateur est de niveau et si les pieds sont bien ajustés. Des bruits peuvent également provenir de la circulation du réfrigérant. Si le bruit persiste, contactez le service client.

Comment dégivrer mon réfrigérateur Crosley CRFHW256SZ ?

Pour dégivrer, débranchez le réfrigérateur et laissez la glace fondre complètement. Placez des serviettes autour de la zone pour absorber l'eau. Ne jamais utiliser d'objets pointus pour enlever la glace.

Pourquoi mon réfrigérateur ne refroidit-il pas correctement ?

Assurez-vous que le réfrigérateur est bien branché et que la porte est correctement fermée. Vérifiez également si les ventilateurs fonctionnent et si les conduits de circulation d'air ne sont pas obstrués.

Comment nettoyer l'intérieur de mon réfrigérateur ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits chimiques agressifs. Essuyez les étagères et les parois, puis rincez avec de l'eau claire.

Quel est le niveau de consommation d'énergie de mon réfrigérateur ?

Le modèle Crosley CRFHW256SZ a une consommation d'énergie moyenne de X kWh par an. Consultez l'étiquette énergétique pour des informations spécifiques.

Les lumières de mon réfrigérateur ne s'allument pas, que faire ?

Vérifiez si le réfrigérateur est branché et si le fusible est en bon état. Si le problème persiste, il peut être nécessaire de remplacer l'ampoule ou de contacter un technicien.

Comment savoir si mon réfrigérateur nécessite une maintenance ?

Des signes tels que des bruits anormaux, une mauvaise circulation d'air ou des températures inappropriées peuvent indiquer qu'une maintenance est nécessaire. Contactez un professionnel si vous avez des doutes.

MODE D'EMPLOI CRFHW256SZ Crosley

FRENCH DOOR BOTTOM MOUNT OWNER'S MANUAL MANUEL D'UTILISATION DE RÉFRIGÉRATEUR À PORTE À DOUBLE BATTANT ET CONGÉLATEUR EN BAS

Table of Contents/Table des matieres

REFRIGERATOR SAFETY 2

Refrigerator Safety

REFRIGERATOR CARE 3

Cleaning 3

Sécurité du réfrigérateur 31

ENTRETIEN DU REFRIGERATEUR 32

Nettoyage 32

Remplacer le module à DEL 34

Tabletes du réfrigérateur 34

Ouverture et fermetre des portes 35

Précautions à prendre avant les vacances ou le

déménagement 36

INSTRUCTIONS D'INSTALLATION 36

Déballage du réfrigérateur 36

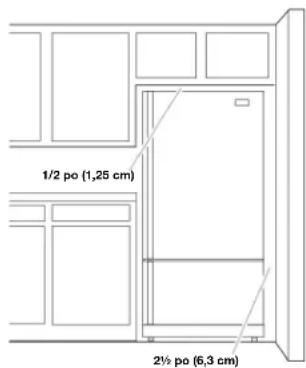

Exigences d'emplacement 37

Spécifications électriques 37

Specifications de l'alimentation en eau 38

Raccordement à la canalisation d'eau 38

Terminer l'installation 41

Installer le filtré à air (sur certains modèles) 41

Installation du conservateur de produits frais (sur certains

modèles). 43

CARACTERISTIQUES DU RÉFRIGÉRATEUR 44

Commande d'humidité dans le bac à légumes (sur certains
modeles). 44

Distributeur d'eau et de glaçons (sur certains modèles) 44

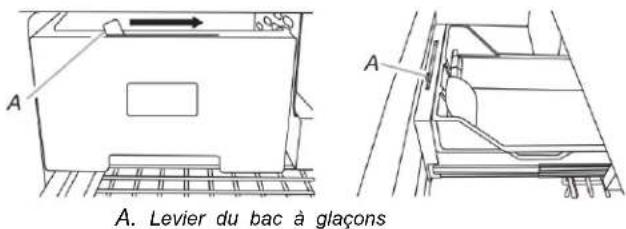

Machine à glaçons et bac d'entreposage 45

Système de filtration de l'eau 47

INSTRUCTIONS POUR LA PORTE ET LA POIGNEE 48

Porte et tiroirs 48

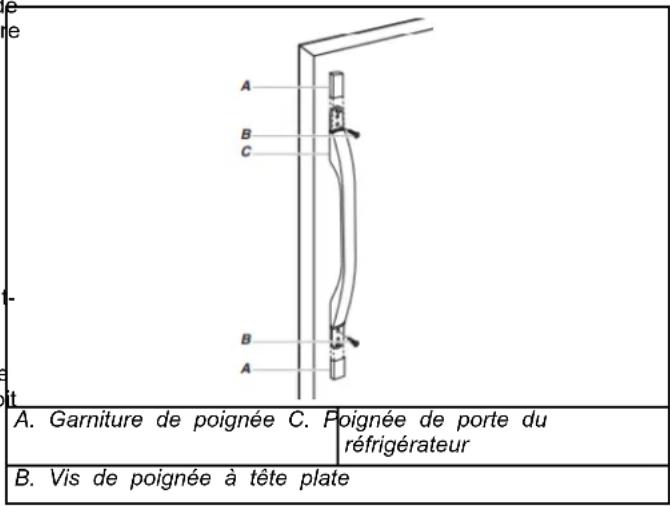

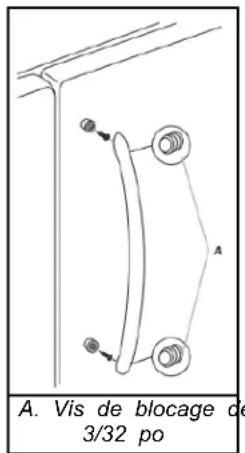

Pour enlever et réinstaller les poignées 48

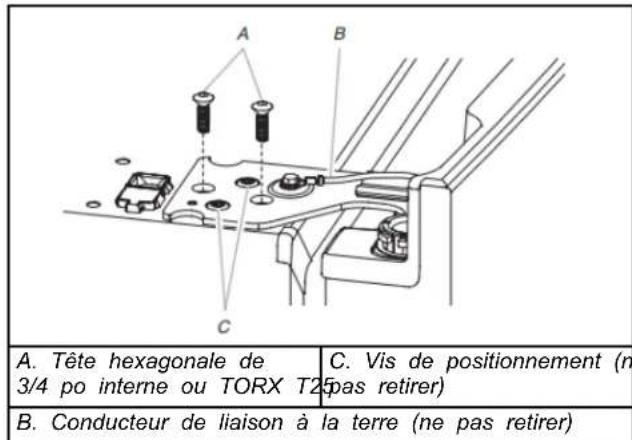

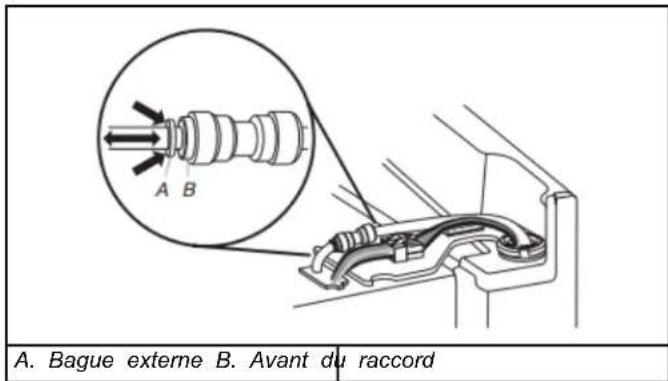

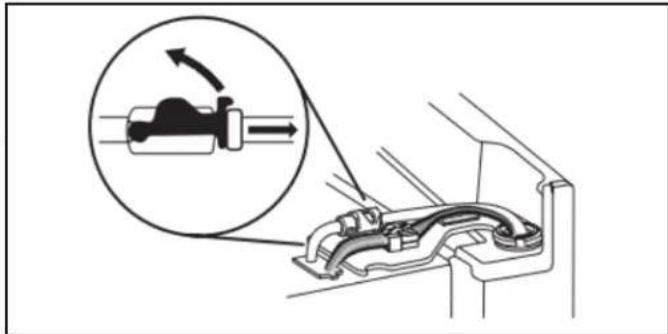

Demontage des portes et charnières du réfrigerateur. 50

Réinitialiser la charnière inférieure du réfrigérateur 52

Réinstallation des portes et charnières 52

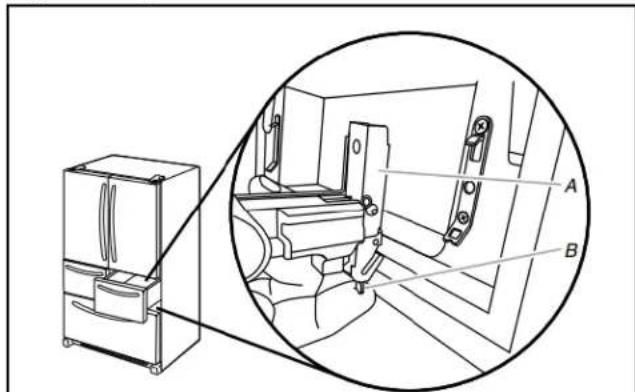

Retrait et réinstallation du tiroir de condélation 53

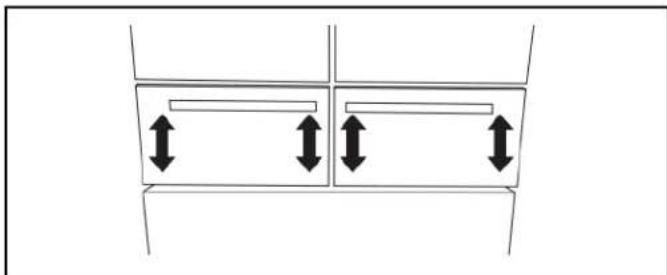

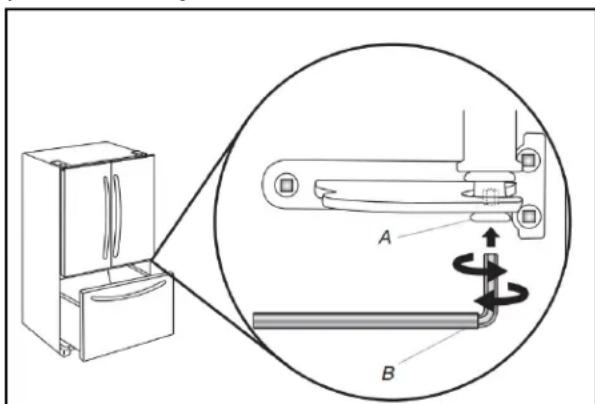

Fermetre et alignment des portes 55

FICHE DE DONNÉES DE PERFORMANCE 59

Fiche de données de performance 59

REFRIGERATOR SAFETY

Fice Production Rate

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil. Assurez-vous de tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves. Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ». Ces mots signifient :

ADANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

IMPORTANT INSTRUCTIONS DE SECURITÉ

AVERTISSEMENT : Afin de réduire le risque d'incendie, de décharge électrique ou de blessures lors de l'utilisation de l'appareil, il convient d'observer certaines précautions fondamentales, notamment :

• Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
  Cet apparéil ne convient pas à une utilisation par des personnes (y compris des enfants) à capacités physiques, sensorielles ou mentales réduites, ou possédant un manque d'expérience et de connaissances, à moins qu'elles ne soient placées sous supervision ou qu'elles aient reçu des instructions concernant l'utilisation de l'apparéil par une personne responsable de leur sécurité.
  Ne pas utiliser de rallonge.
  Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son agent de réparation ou toute autre personne qualifiée afin d'éviter tout danger.
• Brancher sur une alimentation en eau potable uniquement.
  Cet apparéil est destiné à un usage domestique et à d'autres usages similaires comme : coins cuisine réservés au personnel des boutiques, des bureaux et d'autres environnements professionnelles; maisons d'hôtes, ainsi que par les clients d'hôtel, de motelels et d'autres installations d'hebergement; gîtes touristiques; et banquets et autres utilisations non commercialessemblables.
• Ne pas entreprises de substances explosives comme des aérosols avec agent propulseur inflammable dans cet apparéil.

Utiliser le nouvel ensemble de tuyaux fournis avec l'appareil, ne pas réutiliser les ancients tuyaux.
Ne pas utiliser de pieces de remplacement qui n'ont pas été recommandées par le fabricant (c.-à-d., pieces fabriquées à la maison à l'aide d'une imprimante 3D).
Garder les évets à l'intérieur de l'enceinte de l'appareil de la structure encastrée exemple d'obstacles.
Ne pas utiliser des apparèils mécaniques ou autres moyens pour accélérer le processus de dégivrage, autre que ceux recommendés par le fabricant.
Ne pas endommager le circuit refrigerant.
- Ne pas utiliser des appareils électriques à l'intérieur des compartments d'aliments de l'appareil, à moins qu'ils soient de type recommendé par le fabricant.
L'ensemble pour machine à gacons peut être ajoute à certains modèles. Consulter la plaque signalétique située l'intérieur du compartment pour les alimentés de l'appareil pour obtenir les informations concernant le modele d'ensemble pour machine à gacons.
L'installation de la conduite d'eau et de la machine à glaçons doit être effectuee par un technician de service qualifie. Consulter les instructions d'installation fournies avec l'ensemble pour machine a glaçons pour tous les détails.
Lors du positionnement de l'appareil, s'assurer que le cordon d'alimentation n'est pas coincide ou endommaged.
Ne pas installer un parasurtenseur ou un bloc d'alimentation portatif derriere l'appareil.

CONSERVER CES INSTRUCTIONS

Mise au rebut du vieux réfrigérateur
AVERTISSEMENT: Un enfant peut rester piége. Avant de
votre vieux réfrigérateur ou congélateur:

Enlever les portes.
Laisser les tablettes en place de sorte que les enfants ne puissant pas y pénétrer facilement.

A VERTISSEMENT

Risque de suffoquer

Enlever les portes ou le couvercle de votre viel apparil.
Le non-respect de cette instruction peut causeur un décès ou des lésions cérébrales.

IMPORTANT : Le risque qu'un enfant puisse se retrouver coincide et suffoquer n'est pas chose du passé. Les réfrigerateurs et congélateurs jetés ou abandonnées sont toujours dangereux, même s'ils ne restent à l'extérieur que pour « quelques jours seulement ». Si vous vous débarrasssez de votre vieux réfrigerateur ou congélateur, veuillez suivre les instructions suivantes pour aider à éviter les accidents.

Informations importantes à connaître pour l'élimination du liquide réfrigérant :

Jeter le réfrigerateur conformément aux règlements fédéraux et locaux. Les liquides réfrigerants doivent être evacués par un technicien en réfrigération accrédié EPA, conformément aux procédures établies.

ENTRETIEN DU RÉFRIGÉRATEUR Nettoyage

AVERAGEMENT

Risque d'explosion

Risque d'incendie ou d'explosion.

Fluide frigorigène inflammable utilise.

Ne pas utiliser d'appareils mécaniques pour dégivrer réfrigérateur.

Ne pas perforer la tubulure de réfrigération.

Les sections de réfrigération et de condégation se dégivrent automatiquement. Toutefois, nettoyer les deux compartments environ une fois par mois afin d'éviter toute accumulation d'odeurs. Essuyer les renversements immédiatement.

IMPORTANT :

• Comme l'air circule entre toutes les sections, toutes les odeurs formées dans une section seront transférées à l'autre. Toutes les sections doivent être nettoyées avec soin pour éliminer les odeurs. Pour éviter le transfert d'odeurs et l'asschément des aliments, envelopper ou recouvrir hermétiquement les aliments.
• Ne pas utiliser de nettoyants puissants ou abrasifs tels que les nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides inflammables, acide chlorhydrique, cires nettoyantes, détergents concentrés, agents de blanchiment ou nettoyants contenant du petrole sur les portes et la caisse de l'appareil, pièces en plastique, les garnitures interieures et garnitures de portes ou sur les joints de portes. Ne pas utiliser d'essuie-tout, de tampons à récurer ou un autre outil de nettoyage abrasif.
  Pour les modèles en acier inoxydable, l'acier inoxydable est résistant à la corrosion, mais non anticorrosion. Afin d'éviter l'oxydation de l'acier inoxydable, veiller à ce que les surfaces restent propres en suivant les instructions de nettoyage suivantes.

Nettoyage de l'écran d'affichage tactile du tableau de distribution :

1. Pour éviter de modifier involontairement les réglages, s'assurer que le réfrigerateur est débranché ou que le courant électrique est déconnecté avant d'essuyer l'écran.
2. Préparer un mélange avec du détergent doux et de l'eau tiède. Humecter un chiffon doux sans charpie du mélange et essuyer doucement l'écran.

REMARQUE: Ne pas vaporiser ni essayer de liquides directement sur l'écran, et ne pas saturer le chiffon de produit.

1. Brancher le réfrigerateur ou reconnectcer la source de courant électrique.

Nettoyage de l'intérieur :

IMPORTANT : Les tablettes du réfrigerateur équipées d'éclairage DEL par en dessous ne sont pas lavables au lave-vaisse.

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Laver à la main, rincer et secher les pieces amovibles et les surfaces internes soignement. Utiliser une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède.
3. Brancher le réfrigerateur ou reconnectcer la source de courant électrique.

Nettoyage de l'extérieur :

IMPORTANT : Les dommages au revêtement lisse en raison d'un mauvais usage des produits nettoyants ou de l'utilisation de produits nettoyants non commandés ne sont pas couverts par la garantie. Des instruments aiguisés ou coupants dépareraient le revêtement.

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. À l'aide d'une éponge propre ou d'un chiffon doux et d'un détergent doux dans de l'eau tiède, laver, rincer et secher soignement les pieces extérieures en acier inoxydable et surfaces métalliques peintes.

Pour que vous réfrigerateur en acier inoxydable conserve son aspect neuf et pour enlever les petites égratignures ou marques, il est suggéré d'utiliser le nettoyant et poli pour acie inoxydable approvée par le fabricant. Ce nettoyant doit être utilisé sur les pieces en acier inoxydable uniquement.

Consulter le Guide de démarrage rapide pour les informations de commande.

REMARQUE : Lors du nettoyage de l'acier inoxydable, toujours froter dans le sens du grain afin d'éviter d'érafler la surface.

Veiller à ce que le nettoyant et poli pour acier inoxydable n'entre pas en contact avec les pieces de plastique comme les garnitures, couvercles de distributeurs ou joints de porte.

En cas de contact non intentionnel, nettoyer la piece de plastique avec une éponge et un détergent doux dans de l'eau tiède. Sécher soignement avec un chiffon doux.

1. Brancher le réfrigerateur ou reconnectcer la source de courant électrique.

Style 1: Porte lisse/métal peint

UTILISER NE PAS UTILISER
■ Chiffon doux et propre ■	Chiffons abrasifs ■ Essuie-tout ou papier journal ■ Tampons de laine d'accier
■ Eau tiège et savonneuse avec détergent doux	■ Poudres ou liquides abrasifs ■ Nettoyants à vitre en vaporisateur ■ Ammoniaque ■ Nettoyants acides ou à base de vinaigre ■ Nettoyants à four ■ Fluides inflammables

REMARQUE: Les essue-tout peuvent érafler et ternir le revêtement transparent de la porte peinte. Afin d'eviter tout dommage évientuel, utiliser des chiffons en tissu doux pour polir et essuyer les portes.

Style 2:Acier inoxydable

UTILISER NE PAS UTILISER
■ Chiffon doux et propre ■	Chiffons abrasifs ■ Essuie-tout ou papier journal ■ Tampons de laine d'acier
■ Eau tiège et savonneuse avec détergent doux	■ Poudres ou liquides abrasifs ■ Ammoniaque ■ Nettoyants à base d'agrumes ■ Nettoyants acides ou à base de vinaigre ■ Nettoyants à four
■ Pour les saletés importantes, utiliser seulement le nettoyant et poli pour acier inoxydable approuvé par le fabricant	■ Poudres ou liquides abrasifs ■ Ammoniaque ■ Nettoyants à base d'agrumes ■ Nettoyants acides ou à base de vinaigre ■ Nettoyants à four ■ Chiffons abrasifs ■ Essuie-tout ou papier journal ■ Tampons de laine d'acier

REMARQUES :

En cas de contact non intentionnel, nettoyer la piece de plastique avec une éponge et un détergent doux dans de l'eau tiède. Sécher soignement au moyen d'un chiffon doux.
Ne pas exposer les electroménagers en acier inoxydable à des éléments caustiques ou corrosifs tels que le sel, un niveau élevé d'humidité ou des environnements très humides. Les dommages causés par l'exposition à de tels éléments ne sont pas couverts par la garantie.
- Un nettoyant sous forme liquide ne signifie pasforcément qu'il n'est pas abrasif. Beaucoup de nettoyants liquides formulés pour nettoyer le carrelage et autres surfaces lisses en douceur peuvent tout de même endommager l'acier inoxydable.
Lors du nettoyage de l'acier inoxydable, toujours frotter dans le sens du grain afin d'éviter d'érafier la surface.
L'acide citrique decolore l'acier inoxydable de façon définitive. Afin d'éviter d'endommager le fini en acier inoxydable du réfrigérateur :

Ne pas laisser les produits suivants pendant une durée prolongée sur le revetement :

• Moutarde
• Sauces à base d'agrumes
• Jus de tomates
  Produits à base d'agrumes
• Sauce marinara

Nettoyage du condensateur

Le condensateur n'a pas besoin d'être nettoyé souvent dans des conditions de fonctionnement domestique normales. Si l'environnement est particulièrementGRAISEux, poussiereux ou s'il y a des animaux domestiques dans la maison, le condenseur devrait être nettoyé tous les 6 mois pour assurer une efficacité maximum.

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.

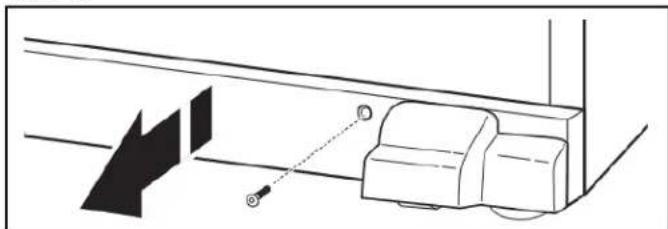

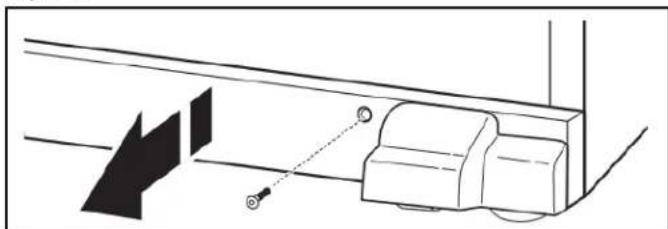

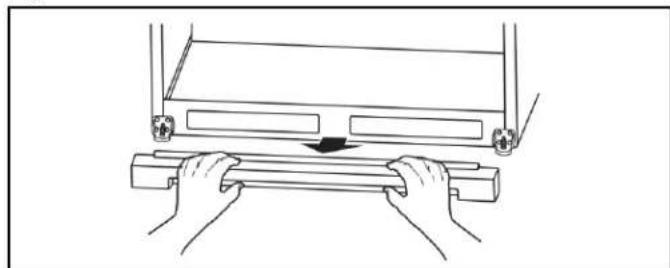

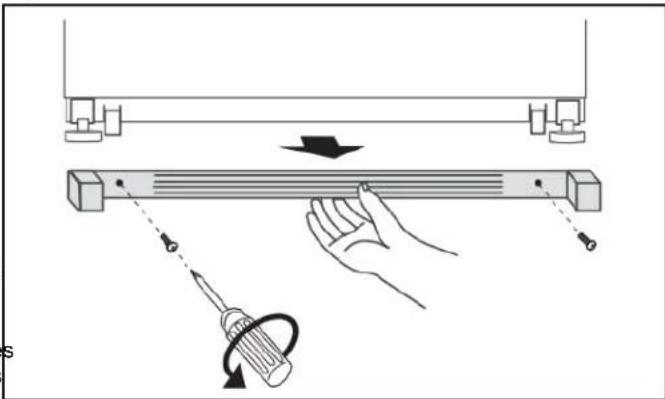

2. Retirer la grille de la base.
3. Utiliser un aspirateur à Brosse douce pour nettoyer la grille, les endroits ouverts derrière la grille et la surface à l'avant du condensateur.
4. Replacer la grille de la base après avoir terminé.
5. Brancher le réfrigerateur ou reconnectcer la source de courant électrique.

REMARQUE: Communquier avec le service s'il est impossible de nettoyer le condensateur.

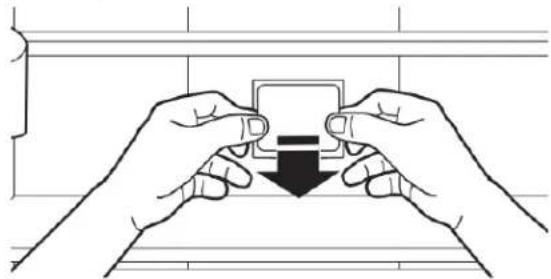

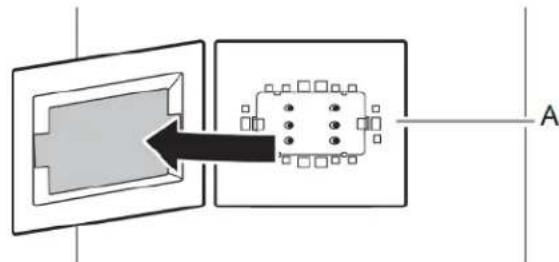

Remplacer le module à DEL

IMPORTANT: Les lampes des compartments de réfrigération et de congestion utilisent la technologie DEL. Si les lampes ne s'allument pas lorsqu'on ouvre la porte, appeler les numéroes fournis pour obtenir de l'aide ou un dépannage. Consulter le Guide de démarrage rapide pour les coordonnées.

Si un ou des modules DEL scelledes ne s'allument pas lorsqu'on ouvre la portedu réfrigérateur ou du congelateur, composer les numeros fournis pour assistance ou depannage.

Tabletes du réfrigérateur

Informations importantes à propos des tablettes et des couvercles en verre :

Ne pas nettoyer les tablettes ou les couvercles de verre avec de l'eau tiède lorsqu'ils sont froids. Les tablettes et couvercles peuvent se briser s'il sont exposés à un changement de températures ou impact soudain, tel qu'une chute. Le verre trempe est concu pour se briser en de multiples petits morceaux de la taille de gravillons. Ceci est normal. Les tablettes en verre les couvercles sont lourds. Employer les deux mains lorsqu'on les retire afin d'éviter de les faire tomber.

Les tablettes de réfrigerateur sont réglibres pour s'adapter aux besoin de rangement de l'utilisateur.

Afin de pouvoir trouver plus facilement l'article recherche, on peut remisser ensemble des alimentessemblables dans le réfrigerateur et ajuster les tablettes pour les adapter aux différentes tailles d'articles. Ceci réduira également la durée d'ouverture de la portedu réfrigerateur et permettra d'économiser de l'énergie.

Tabletes en verre

Pour retiree une tablette :

1. Retirer les articles de la tablette.
2. Retirer la tablette en la faisant glisser tout droit jusqu'à la butée.
3. Selon le modele, soulever l'arriere ou l'avant de la tablette et la retirer au-delà de la butée. Retirer complètement la tablette.

Pour reinstaller une tablette :

1. Reinstaller la tablette en la faisant glisser dans la rainure de la paroi de la caisse.
2. Guider l'avant de la tablette dans la rainure de tablette. S'assurer de faire glisser la tablette jusqu'au fond.

Tabletes avec cadres de tablettes

Enlever et réinstaller une tablette/un cadre de tablette :

1. Enlever la tablette/le cadre en l'inclinant vers le haut à l'avant et en la/le soulevant hors des supports de tablette.
2. Replacement la tablette/le cadre en dirigeant les crochets arrirée de la tablette dans les supports de tablette. Incliner l'avant de la tablette vers le haut jusqu'à ce que les crochets arrirée de la tablette se plaçent dans les supports de tablette.
3. Abaisser l'avant de la tablette et s'assurer que la tablette est bien en position.

Tabletes équipées d'éclairage à DEL par en dessous (sur certains modèles)

En déplacant l'éclairage à DEL à un nouvel emplacement sous les tablettes, cette technologie de pointe améliore l'éclairage de l'intérieur du réfrigérateur et aide à retrouver les articles désirés.

Pour les modèles avec cadres de tablettes, les crochets à l'arrière de la tablette doivent être complètement insérés dans les supports de tablette pour assurer une alimentation électrique ajustate.
- Ne pas utiliser plus de deux tablettes munies d'éclairage par dessous en même temps dans le réfrigerateur.

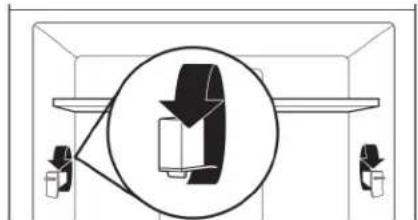

Tabletes avec supports de tablettes

La hauteur de tablette peut être ajustée en repositionnant les supports ajustables de tablettes sur leurs axes vertical et horizontal.

1. Soulever doucement la tablette de ses supports, puis tourner la languette selon l'orientation souhaïée.

2. Repeter l'opération pour les supports de tablette restants.

3. Appliquer une pression sur le haut de la tablette pour vérifier qu'elle est correctement appuyée sur les supports de tablette.

Pour enlever et réinstaller les tablettes :

1. S'assurer que les supports ajustables de tablettes sont place à la position la plus BASSE avant de retarder les tablettes. Les portes doivent aussi être ouvertes à un angle de 90^ . Les tablettes seront plus difficiles à retarder si les portes sont ouvertes plus grand.
2. Oter la tablette du milieu ou supérieure en la soulevant pour la sortir des supports de tablette. Tirer ensuite sur la tablette et l'incliner en position verticale vers le bas. Incliner la tablette a un angle et la retirer du réfrigerateur.

Les tablettes coulissantes en verre Infinity devraient etree repoussees vers le fond. Lorsqu'elles sont inclinées, s'assurer que le verre ne glisse pas vers I'avant.

REMARQUE : Retirer la tablette du milieu avant celle du haut

1. Oter la tablette du bas en la soulevant pour la sortir des supports de tablette. Tirer ensuite sur la tablette en l'inclinant à la verticale vers le haut. Incliner la tablette à un angle et la retirer du réfrigerateur.
2. Replacer la tablette du milieu et du haut en les plaçant dans le réfrigerateur en utilisant un angle, l'avant de la tablette vers le bas. Soulever l'avant de la tablette vers le haut et la faire glisser jusqu'à ce que l'arrière de la tablette se place sur les supports de tablette. Abaisser l'avant de la tablette et s'assurer que la tablette est bien en position.
3. Replacement la tablette du bas en la plaçant dans le réfrigerateur en utilisant un angle, l'avant de la tablette vers le haut. Incine l'avant de la tablette et la faire glisser jusqu'à ce que l'arrêté de la tablette se place sur les supports de tablette. Abaisser l'avant de la tablette et s'assurer que la tablette est bien en position.

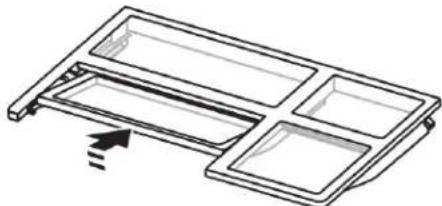

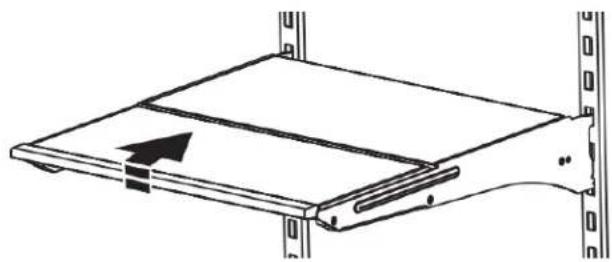

Tablette escamtable/coulissante (sur certains modèles)

Certaines tablettes se rabattent ou coulissant pour creer de la place pour des articles plus grands.

Pour rétractor et déployer la section avant de la tablette :

1. Pour rétractor la section avant de la tablette, soulever légèrement le rebord avant et repousser la partie escamtable de la tablette vers l'arrière du réfrigerateur.
2. Déployer l'avant de la tablette en tirant sur la partie retraitée de la tablette jusqu'à ce qu'elle soit complètement déployée.

Tablette repliable (sur certains modèles) Pour replier la tablette repliable :

Replier la section repliable de la tablette en maintainant l'avant de la tablette d'une main et en soulevant la partie centrale avant de la tablette. Repousser ensuite la tablette vers l'arrière tout en appuyant dessus jusqu'à ce qu'elle coullisse en dessous de la section arriere de la tablette.

Pour réinstaller la tablette repliable :

Repositionner la section repliable de l'étagère en maintainant l'avant de l'étagère d'une main tout en tirant sur le centre de l'étagère jusqu'à ce que la section repliable soit de nouveau complètement déployée.

Tabletes MicroEdge Glo (sur certains modèles)

Les crochets à l'arrière de la tablette doivent être complètement insérés dans les supports de tablette pour assurer une alimentation électrique adequate.

Ne pas utiliser plus de deux tablettes munies d'éclairage par dessous en même temps dans le réfrigerateur.

Ouverture et fermeture des portes

le si y a deux portes pour le compartment de réfrigération. Les portes peuvent être ouvertes et fermées séparément ou ensemble. Sur certains modèles, il y a un mecanisme de fermeture automatique évitant que la ou les portes ne restent ouvertes de façon involontaire. Si la porte est ouverte à un angle de 40^ ou moins, elle se refermera automatiquement en douleur.

IMPORTANT: Si les portes ne se referment pas automatiquement à un angle de 40^ ou moins, voir la section « Charnière inférieure de porte »

Il y a sur la porte de gauche du réfrigerateur un joint à charnière verticale.

Lors de l'ouverture de la porte du côte gauche, le joint à charnière se replie automatiquement vers l'intérieur pour qu'il n'y ait pas d'interfERENCE.
Lorsque les deux portes sont fermées, le joint à chamière assure automatiquement l'étanchéité entre les deux portes.

A. Joint à chamière

Le commutateur de la porte du réfrigerateur est situé dans supérieur gauche et le couvercle de la charnière de droite.

Le commutateur de porte utilise un aimant pour capter l'ouverture et la fermetre de la porte.
S'assurer qu'aucun aimant ou apparéil électronique (enceinte, CoolVox, etc.) ne se trouve à moins de 3 po (7,62 cm) du couvre-charnière.

REMARQUE : L'éclairage et l'interface utilisateur (IU) interieure ne se mettent pas en marche s'il n'y a pas de détention d'ouverture de porte.

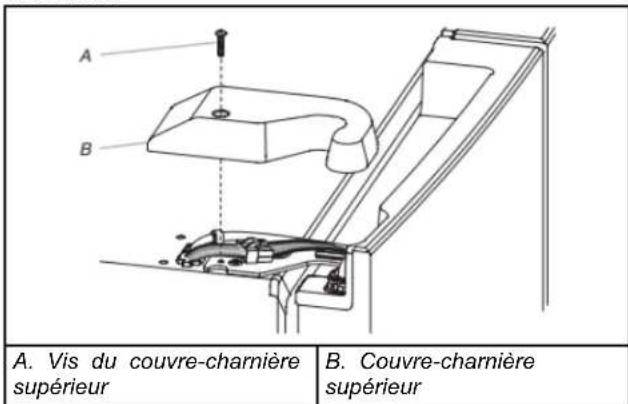

A. Couvre-charnière

Précautions à prendre avant les vacances ou le déménagement

Vacances

Si le réfrigerateur est{laisse en marchependant une absence:

1. Consommer toutes les denrées périssables et congeler les autres articles.
2. Si le réfrigerateur comporte une machine à glaçons automatique et qu'il est raccordé à la source d'approvisionnement en eau du domicile, fermer la source d'approvisionnement en eau du réfrigerateur. Des dommages matériels peuvent subvenir si l'alimentation en eau n'est pas coupée.
3. Si vous machine à glaçons est automatique, éteindre la machine à glaçons.

REMARQUE : Selon votre modele, soulever le bras de commande métallique à la position Off (Arrêt) (position élevée), ou appuyer sur le commutateur pour le placer : (Arrêt).

1. Vider le bac à gaçons.

Modèle avec fonction Vacation mode (mode vacancies)

■ Activer Vacation mode (mode vacances). Consultant le « Guide de démarrage rapide » pour les détails.

REMARQUE : L'activation du mode « vacances » ne désactive pas la machine à glaçons.

Si l'utilisateur désit d'arrête le réfrigerateur avant son absence :

1. Enlever tous les alimentés du réfrigérateur.
2. Si le réfrigerateur est équipé d'une machine à glaçons automatique :

■Fermer l'approvisionnement en eau de la machine à glaçons au moins un jour à l'avance.
Lorsque les derniers glaçons tombent, placer le commutateur de la machine à glaçons ou des commandes de l'UI sur OFF (ARRÉT), selon le modele.

1. Vider le bac a glaçons.
2. Éteindre la/les commande(s) de température. Voir le « Guide de démarrage rapide »

3. Nettoyer le réfrigerateur, l'essuyer et bien le sécher.

4. À l'aide d'un ruban adhésif, placer des blocs de caoutchouc ou de bois dans la partie supérieure de chaque porte de façon à ce qu'elles soient suffisamment ouvertes pour permettre à l'air d'entrer et d'éviter l'accumulation d'odeur ou de moisissure.

Déménagement

En cas de déménagement et de déplacement du réfrigerateur dans une nouvelle habitation, suivé ces étapes pour préparer le déménagement.

1. Si le réfrigerateur est équipé d'une machine à glaçons automatique :

■ Fermer l'approvisionnement en eau de la machine à glaçons au moins un jour à l'avance.
- Debrancher la canalisation d'eau de l'arrière du réfrigerateur.
Lorsque les derniers glaçons tombent, placer le commutateur de la machine à glaçons ou des commandes de l'UI sur OFF (ARRÉT), selon le modele.

1. Retirer tous les alimentés du réfrigerateur et placer tous les alimentés congelés dans de la neige carbonique.
2. Vider le bac a glaçons.
3. Éteindre la/les commande(s) de température. Voir le « Guide de démarrage rapide »
4. Debrancher le réfrigerateur.
5. Bien nettoyer, essuyer et secher.
6. Retirer toutes les pieces amovibles, bien les envelopper et les attacher ensemble avec du ruban adhésif pour qu'elles ne bougent et ne s'entrechoquant pas durant le démenagement.
7. Selon le modele, soulever l'avant du réfrigerateur pour qu'il roule plus facilement ou soulever les pieds de nivellement pour qu'ils n'égratignent pas le plancher. Voir les sections « Ajustement des portes » ou « Fermetre et alignment des portes »
8. Fermer les portes à l'aide de ruban adhésif et fixer le cordon d'alimentation à la partie arrrière du réfrigerateur.

Une fois arrivé à votre nouveau domicile, remettre tout en place et consulter la section des « Instructions d'installation » pour des instructions sur la préparation de l'appareil. Aussi, si le réfrigerateur comporte une machine à gaçons automatique, ne passas oublier de rebrancher l'approvisionnement en eau au réfrigerateur.

INSTRUCTIONS D'INSTALLATION Déballage du réfrigérateur

A VERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

Livraison du réfrigérateur

Une ouverture de porte minimum de 30 po (762 mm) est nécessaire. Si l'ouverture est inférieure ou égale à 36 po (914 mm), il faudra enlever les portes, tiroirs et charnières.
Pousser le chariot avec le réfrigerateur de côte pour toutes les ouvertures de porte.

Retrait des matériaux d'emballage

Enlever tout résidu de ruban adhesif et de colle des surfaces avant demettre en marcheYOUR tiroir de réfrigération.Frotter une petite quantite de savon liquide a vaisselle sur I'adhesif avec les doigs. Rincer a I'eau tiède et secher.
- Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces produits peuvent endommager la surface du réfrigerateur. Pour plus de renseignements, voir la section « Sécurité du réfrigerateur »
Éliminer/recycler tous les matériaux d'emballage.

Lors du déplacement du réfrigérateur :

Ce réfrigerateur est lourd. Lors du déplacement de ce réfrigerateur pour un nettoyage ou un entretien, veiller à recouvré le plancher d'un carton ou panneau de fibre dur pour éviter de l'endommager. Toujours tirer le réfrigerateur tout droit lors du déplacement. Ne pas incliner le réfrigerateur d'un côté ou de l'autre ni le « faire marcher » en essayant de le déplacer, car le pourrait être endommagé.

Nettoyage avant utilisation

Après avoir enlevé tous les matériaux d'emballage, nettoyer l'intérieur du réfrigerateur avant de l'utiliser. Voir les instructions de nettoyage dans la section « Entretien du réfrigerateur »

Informations importantes à propos des tablettes et des couvercles en verre :

Ne pas netoyer les tablettes ou les couvercles de verre avec de l'eau tiède lorsqu'ils sont froids. Les tablettes et couvercles peuvent se briser s'ils sont exposés à un changement de températures ou impact soudain, tel qu'une chute. Le verre trempe est concu pour se briser en de multiples petits morceaux de la taille de gravillons. Ceci est normal. Les tablettes en verre et les couvercles sont lourds. Employer les deux mains lorsqu'on les retire afin d'éviter de les faire tomber.

Exigences d'emplacement

AVERAGEMENT

Risque d'explosion

Garder les matieres et les vapeurs inflammables, telles que l'essence, à l'écart de l'appareil.

Utiliser un produit de nettoyage ininflammable.

Le non-respect de ces instructions peut cause un décès, une explosion ou un incendie.

IMPORTANT : Cet apparéil est destiné à un usage domestique l'intérieur et à d'autres usages similaires comme :

espace de cuisine pour personnel de boutiques, bureaux et autres environnements professionnels;
■ résidences fermières et utilisation par les clients d'hotels, de motelels et d'autres types de résidences;
■ Environnements de type chambres d'hotes;
■ Banquets et autres utilisations non commercialessemblables.

REMARQUE: Si le fabricant souhaite réduire l'utilisation de l'appareil à des valeurs inférieures à ce qui est mentionné ci-dessus, la mention doit être clairément indiquée dans les instructions.

Pour obtenir une aération appropriée pour le réfrigerateur, laisser un espace de 1/2 po (1,25 cm) de chaque côte et au sommet. Laisser un espace de 1 po (2,54 cm) derrière le réfrigerateur. Si le réfrigerateur comporte une machine à gaçons, s'assurer qu'un espace additionnel est prévu à l'arrière pour permettre les raccordements des conduits d'eau. En cas d'installation du réfrigerateur prés d'un mur fixe, laisser un minimum de 9,5 cm) entre le réfrigerateur et le mur pour permettre à la porte de s'ouvrir sans obstruction.

REMARQUE: Ce réfrigerateur est donc pour être utilisé dans un endroit où la température est comprise entre un minimum de 50^ (10^) et un maximum de 110^ (43^) . La plage de température ambiente ideale pour un rendement optimal est comprise entre 60^ (15^) et 90^ (32^) . Respecter cette plage de température permet aussi de réduire la consommation d'électricité et d'optimiser l'efficacité du refroidissement. Il est recommendé de ne pas installer le réfrigerateur pres d'une source de chaleur comme un four ou un radiateur.

Spécifications électriques

A VERTISSEMENT

Risque de décharge électrique

Brancher l'appareil sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d'adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou une décharge électrique.

a Avant de placer le refrigerateur a son emplacement final, il est important de s'assurer d'avoir la connexion electrique appropriée. Si le cordon d'alimentation est endommage, il doit etre remplace par le fabricant, son agent de service ou toute autre personne également qualifiée. Ne pas utiliser un cordon craquelé ou qui presente des dommages d'abrasion sur la gaine, la fiche ou le connecteur.

Méthode recommendée de liaison à la terre

1. Un circuit de 115 V CA à 60 Hz relié à la terre et protégé par un fusible de 15 A ou 20 A est requis. On commande que le réfrigerateur et les accessoires approuvés soient alimentés par un circuit indépendant. Utiliser une prise de courant dont l'alimentation ne peut pas être interrompue par un interrupteur. Il ne pas utiliser de rallonge.

IMPORTANT : ce produit est connecté à une prise protégée par un disjoncteur de fuite à la terre, un déclenchement intempestif peut se produit et cause une perte de refroidissement. La qualité et la saveur des alimentés risquent d'être affectées. Si un déclenchement intempestif se produit et si les alimentés semblant de piètre qualité, jeter les alimentés.

REMARQUE: Avant d'insteller, de nettoyer unquelconque element, de remplacer une ampoule d'éclairage, désactiver le refroidissement ou placer la commande (du thermostat, réfrigerateur ou congelateur selon le modele) à Off (arrêt). Sur les modèles avec commande de température numérique, appuyer sur le symbole moins jusqu'à ce qu'un tiret (-) apparaisse sur l'affichage du réfrigerateur et du congelateur. Déconnecter le réfrigerateur de la source de courant électrique. Lorsque vous avez terminé, reconnectcer le réfrigerateur à la source d'alimentation électrique et réactiver le refroidissement ou replacer la commande (du thermostat, réfrigerateur ou congelateur selon le modele) au réglage désiré. Voir le « Guide d'emarrage rapide »

Specifications de l'alimentation en eau

Rassembler les outils et pieces nécessaires avant d'entrepreneire l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils requis :

Tournevis à tête plate
Tourne-écrou de 1/4 po
Clés plates de 7/16 po et 1/2 ou deux clés à molette
Foret de 1/4 po
Perceuse sans fil
- Brancher sur une alimentation en eau potable uniquement.

Ne pas utiliser ce produit pour filtrer une eau microbiologiquement polluee ou de qualite inconnue en l'absence d'un dispositif de desinfection adequat en amont ou en aval du systeme. Les systèmes certifiés pour la réduction des kystes peuvent etre utilisés pour une eau desinfectee susceptible de containir des kystes filtrables.

Toutes les installations doivent être conformes aux exigences des codes locaux de plomberie.
Ne pas employer de robinet d'arrêt à étrier de 3/16 po (4,76 mm) ou de type à percer, ils réduisent le début d'eau et s'obstruent plus facilement.
Utiliser un tuyau en cuivre ou en polyéthylène réticulé et vérifier qu'il n'y a pas de fuite. Installer seulement des tuyaux en cuivre ou en polyéthylène réticulé là où les températures resteront au-dessus du point de congélation.
Pour les modèles avec filtré à eau, le filtré à eau jetable doit être remplace au moins tous les 6 mois.

Pression d'eau

Une alimentation en eau froide avec une pression entre 35lb / po^2 et 120 lb/po2 (241 kPa et 827 kPa) est nécessaire pour faire fonctionner le distributeur d'eau et la machine a glacons. Pour toute question au sujeet de la pression de I'eau, faire appel a un plombier qualifié agree.

REMARQUE: Si la pression en eau est inférieure aux critères minimaux, le débit du distributeur d'eau pourrait diminuer ou entraîner la formation de glaçons creux ou de forme irrégulière.

Alimentation en eau par osmose inverse

QUIMPORTANT: La pression de l'alimentation en eau entre le et le système d'osmose inverse et le robinet d'arrivée d'eau du réfrigerateur doit être entre 35 lb/ po^2 et 120 lb/ po^2 (241 kPa à 827 kPa).

Si un système de filtration de l'eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l'eau au système doit être d'un minimum de 40 Ib/ po^2 à 60 Ib/ po^2 (276 kPa à 414 kPa).

Si la pression d'eau au système de filtration par osmose inverse est inférieure à 40 lb/ po^2 à 60 lb/ po^2 (276 kPa à 414 kPa):

Vérifier que le filtré à sédiment dans le système à osmose inverse n'est pas obstruè. Remplacer le filtré si nécessaire
Laisser le réservoir du système d'osmose inverse se replir après une utilisation intense. La capacité du réservoir est peutetre trop faible pour répondre aux specifications du réfrigerateur.

REMARQUE: Un système d'osmose inverse monté sur robinet est déconseillé.

Si le réfrigerateur comporte un filtré à eau, celui-ci peut réduire la pression de l'eau lorsqu'il est utilisé avec un système d'osmose inverse. Enlever le filtré à eau. Voir « Filtres et accessoires »
Pour toute question au sujet de la pression de l'eau, faire appel à un plombier qualifié agréé.

Raccordement à la canalisation d'eau

Lire toutes les instructions avant de commencer

IMPORTANT :

Réaliser l'installation de plomberie conformément aux prescriptions du International Plumbing Code et des normes et codes locaux en vigueur.
Le tuyau d'eau situé à l'arrière du réfrigerateur (et utilise pour raccorder l'appareil à la canalisation d'eau du domicile) est un tuyau en polyethylene réticule. Il est possible d'utiliser des raccords en cuivre et en polyethylene réticule pour le raccordement de la canalisation d'eau du domicile au réfrigerateur; ils contribuent à éviter que l'eau ait un goût ou une oedur désagréable. Verifier qu'il n'y a pas de fuites. Si on utilise un tuyau en polyethylene réticule au lieu d'un tuyau de cuivre, nous recommendons de communiquer avec le service pour obtenir les numérodes de pieces actuels.
■ Installer des tuyaux seulement la où les températures resteront au-dessus du point de congestion.
Raccorder à la canalisation d'arrivée d'eau potable uniquement.

Ne pas utiliser ce produit pour filtrer une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat en avant ou en aval du système. Les systèmes certifiés pour la réduction des kystes peuvent être utilisés pour une eau désinfectée susceptible deContainir des kystes filtrables.

Outils requis :

Rassembler les outils et pieces nécessaires avant d'entrepreneire l'installation.

Tournevis a tete plate

Clés plates de 7/16 po et 1/2 ou deux clés à molette

Tourne-écrou de 1/4 po
Foret de 1/4 po
Perceuse sans fil

REMARQUE : Voiture marchand de réfrigerateurs propose une 5 trousse avec un robinet d'arrêt à étrier de 1/4 po (6,35 mm), un raccord et un tube en cuivre ou en polyéthylene réticulé. Avant d'en faire l'achat, s'assurer que le robinet d'arrêt à étrier est conforme aux codes locaux de plomberie. Ne pas employerer de robinet d'arrêt à étrier de 3/16 po (4,76 mm) ou de type à percer, ils réduisent le début d'eau et s'obstruient plus facilement.

Raccordement à la canalisation d'eau

IMPORTANT: Si on met le réfrigération en marche avant que la canalisation d'eau ne soit raccordée, etéindre la machine à glaçons.

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Couper l'alimentation principale en eau. Ouvrir le robinet le plus proche assez longtemps pour vider I'eau du tuyau.
3. Utiliser un robinet d'arrêt quart de tour ou équivalent alimenté par une canalisation d'alimentation domestique en cuivre ou en polyethylene réticulé de 1/2 po.

REMARQUE : Pour que le réfrigerateur recoive un débit d'eau suffisant, on recommende l'emploi d'une canalisation d'alimentation domestique en cuivre ou en polyéthylene réticulé de 1/2 po minimum.

A. Ampoule

B. Écrou

C. Tuyau en cuivre ou en polyéthylene réticulé (vers le réfrigerateur)
D. Conduite d'alimentation du domicile (1/2 po minimum)

1. Il est maintainant possible de connecter le tube en cuivre ou en polyéthylene réticulé au robinet d'arrêt. Utiliser une canalisation en cuivre ou en polyéthylene réticulé de 1/4 po (6,35 mm) pour raccarder le robinet d'arrêt au réfrigerateur.

2. Ensure that you have the proper length needed for the job. Be sure both ends of the copper tubing are cut square.
   ■ Installer la bague et l'écrou à compression sur le tuyau en cuivre comme indiqué. (Le tuyau en polyéthylene réticulé possée des viroles et écrous de compression déjà installés.) Insérer l'extrémité du tuyau aussi profondement que possible dans l'extrémité de sortie et à l'équerre. Visser l'écrou de compression sur l'extrémité de sortie du raccord à l'aide d'une clé à molette. Ne pas serrer excessivement.

A. Virole de compression
B. Écrou de compression

C. Tuyau en cuivre ou en polyéthylene réticulé

1. Placer l'extremité libre de la canalisation dans un contenant ou un évier et rétabir l'alimentation principale en eau pour nettoyer le tuyau jusqu'à ce que l'eau soit limpide. Fermer le robinet d'arrêt sur le tuyau d'alimentation en eau.
   REMARQUE: Toujours vidanger le tuyau d'alimentation en eau avant de faire le raccordement final sur l'entrée du robinet pour éviter tout mauvais fonctionnement évientuel du robinet.
2. Courber le tuyau de cuivre ou de polyethylene réticulé de façon à le raccorder à l'arrivée de la canalisation d'eau située à l'arrière de la caisse du réfrigerateur. Laisser une partie du tube en cuivre ou de polyethylene réticulé enroulée pour permettre de dégager le réfrigerateur de l'armoire ou du mur en cas de depannage.

Raccordement au réfrigérateur

Selon le modele,la canalisation d'eau peut etre orientee de bas en haut ou de haut en bas.Appliquer les instructions de raccordement appropriees au modele.

Style 1

1. Oter le bouchon de plastique de l'orifice d'entree d'eau. Raccorder la canalisation en cuivre ou en polyethylene reticulé au robinet d'arrivee d'eau a laide d'un ecrou et d'une bague de compression, comme illustrer. Serrer I'ecrou de compression. Ne pas serrer excessivement. Vérifier la solidité du raccordement en tirant sur la canalisation en cuivre ou en polyethylene reticulé.
2. Créer une boucle de service avec la canalisation en cuivre. Éviter de déformer le tube en l'enroulant. Fixer la canalisation en cuivre ou en polyéthylène réticulé à la caisse du réfrigerateur à l'aide d'un collier en P.

A. Tuyau en cuivre ou en polyéthylène réticulé
B. Collier en « P »

C. Écrou de compression
D. Virole de compression

1. Ouvrir l'arrivee d'eau alimentant le refrigerateur et vérifier l'absence de fuites. Eliminer toute fuite détectee.

Style 2

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Retirer et jeter la courte piece en plastique noire de l'extrémité du point d'entrée de la canalisation d'eau.
3. Thread the nut onto the end of the tubing. Tighten the nut by hand. Then tighten it with a wrench two more turns. Do not overtighten.

REMARQUE: Pour éviter les vibrations, veiller à ce que les tuyaux en cuivre ne soient pas en contact avec les parois laterales de la machine à glaçons ou d'autres composants à l'intérieur de la caisse.

A. Canalisation d'eau du domicile

C. Virole (à acheter)

B. Écrou (à acheter)

D. Tuyau d'eau du réfrigerateur

1. Installer la bride de la canalisation d'alimentation en eau bien autour de la canalisation pour réduire la pression sur le raccord.
2. Ouvrir le robinet d'arret.
3. Check for leaks. Tighten any connections (including connections at the valve) or nuts that leak.
4. Sur certains modèles, la machine à glaçons compte un filtre à eau incorpore. Si les caractéristiques de l'eau requisent un second filtre à eau, installer celui-ci dans la canalisation d'eau de 1/4 po (6,35 mm) à l'une ou l'autre des extrémités de la canalisation. Se procurar un filtre à eau auprès de votre marchand d'appareils menagers.

Style 3

1. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. COUPER l'alimentation principale en eau. Ouvrir le robinet le plus proche assez longtemps pour vider I'eau du tuyau.
3. Trouver une canalisation d'eau froide verticale de 1/2 po à 1 1/4 po (12,7 mm à 31,8 mm) à proximé du réfrigerateur. REMARQUES :

Vérifier qu'il s'agit d'une canalisation d'eau froide.
Un conduit horizontal fonctionnera, mais on doit observer le procédé suivant : Percer par le dessus de la canalisation et non pas par le dessous. Ainsi, l'eau ne risquera pas d'arroser la perceuse. Ceci empêche également les séductifs qu'on trouve normalement dans l'eau de s'accumuler dans le robinet d'arrêt.

1. Determiner la longueur de la canalisation en cuivre à utiliser. Mesurer depuis le point de connexion (arrière du réfrigerateur) et la canalisation d'eau. Ajouter 7 pi (2,1m) pour permettre les operations de nettoyage. Utiliser une canalisation en cuivre ou en polyéthylene réticulé de 1 / 4 po (6,35mm) de diamètre extérieur. Veiller à ce que la canalisation en cuivre soit coupée d'équerre aux deux extrémites.
2. À l'aide d'une/perceuse sans fil,percer un trou de 1/4 po dans la canalisation d'eau froide selectionnee.

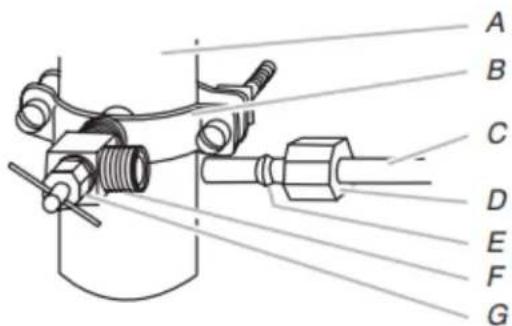

A. Canalisation d'eau froide

E. Virole de compression

B. Bride de tuyau

F.Robinet d'arret

C. Tube de cuivre

G. Écrou de presse-étoupe

D. Écrou de compression

1. Fixer le robinet d'arrêt sur la canalisation d'eau froide avec la bride de tuyau. Vérifier que le raccord du robinet est bien engagé dans le trou de 1/4 po perçu dans la canalisation d'eau et que la rondelle d'étanchéité se trouve sous la bride du tuyau. Serrer l'écrou de serrage. Serrer lentement et uniformément les vis fixant la bride de tuyau sur le tuyau afin d'assurer l'étanchéité du joint. Ne pas serrer excessivement.
2. Enfilier la bague et l'écrou de compression sur la canalisation en cuivre comme illustré. Insérer l'extremité de la canalisation directement dans l'extremité de sortie, aussi loin que possible. Visser l'écrou de compression sur l'extremité de sortie du raccord à l'aide d'une clé à molette. Ne pas serrer excessivement, car ceci pourrait provoquer l'écrasement de la canalisation en cuivre.
3. Placer le bout libre de la canalisation dans un contenant ou évier et ouvrir le robinet principal d'alimentation en eau. Laisser l'eau s'écouler par la canalisation jusqu'à ce qu'elle soit limpide. FERMER le robinet principal d'arrivée d'eau.

Raccordement au réfrigérateur

1. Créer une boucle de service (diamètre minimum de 2 pi [61 cm]) avec la canalisation en cuivre. Éviter de déformer la canalisation en cuivre en l'enroulant.
2. Oter le capuchon de plastique de l'orifice d'entrée d'eau. Placer un écrou et un manchon à compression sur la canalisation en cuivre.
3. Insérer l'extrémité de la canalisation en cuivre dans l'orifice d'entrée d'eau. Mettre doucement en forme la canalisation de façon à ce qu'elle pénétre directement dans l'orifice afin d'éviter les déformations.
4. Faire glisser l'écrou de compression sur le manchon et le visser sur l'orifice d'entrée d'eau.

A. Canalisation d'eau en plastique

C. Écrou de compression
D. Tube de cuivre

B. Gaine

1. À l'aide d'une clé à molette, immobiliser l'écrou sur la canalisation d'eau en plastique pour l'empêcher de se déplacer. Puis, à l'aide d'une deuxième clé, tourner l'écrou de compression sur la canalisation en cuivre dans le sens antihoraire pour serrer complètement. Ne pas serrer excessivement.

A. Collier en « P » D. Écrou de compression
B. Canalisation d'eau E. Tube de cuivre en plastique
C.Orifice d'entree d'eau

1. Vérifier le raccordement en tirant sur la canalisation en cuivre. Fixer la canalisation d'eau en plastique à la caisse du réfrigérateur à l'aide d'un collier en « P »
2. Ouvrir l'arrivee d'eau alimentant le refrigerateur et vérifier l'absence de fuites. Eliminer toute fuite détectee.

Terminer L'installation

A VERTISSEMENT

Risque de décharge électrique

Brancher l'appareil sur une prise à 3 alveoles reliée terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d'adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou une décharge électrique.

la

1. Brancher l'appareil sur une prise à 3 alveoles reliée à la terre. REMARQUE: Prévoir un début de 24 heures pour la production du premier lot de glaçons. Jeter les trois premiers lots de glaçons produits. Prévoir un début de 3 jours pour le replissage complet du bac d'entreposage.
2. Rincer le système de distribution d'eau. Voir la section « Distributeurs d'eau et de glaçons »

Installer le filtré à air (sur certains, modèles)

Ce filtré à air réduit l'accumulation d'odeurs. Ceci aide à maintainir un environnement plus propre à l'intérieur du réfrigerateur. Un filtré à air est 15 fois plus puissant que le bicarbonate de soude pour réduire les odeurs courantes d'aliments à l'intérieur du réfrigerateur.

Le sachet d'accessoires du réfrigerateur comprend un filtré à air qui doit être installé avant d'utiliser le réfrigerateur. Sur certains modèles, le filtré à air est préinstallé à l'usine.

Installation du filtré à air

Selon le modele, le filtre a air peut etre instalé de l'une des facons suivantes:

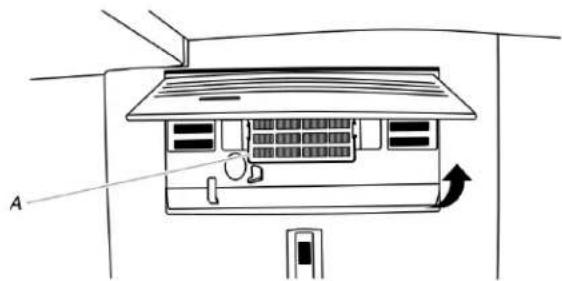

Style 1 - Derrière la ported'ération :

Installer le filtrer derriere la porte à aérations, le long de la paroi arrrière, à proximé du sommet du compartment de réfrigération.

1. Retirer le filtrte à air de son emballage.

REMARQUE: Un témoin d'etat du filtré à air est fourni avec le filtré à air. Le témoin n'est pas nécessaire pour les modèles qui affichent l'etat du filtré à air sur le tableau de commande.

1. Ouvrir la porte à aérations en la soulevant.
2. Emboiter le filtré pour le mettre en place.

A. Filtrà air

Style 2 - Derrière le couvercle d'airation à DEL

Installer le filtrer derrière le couvercle d'aération illumine à DEL bleue situé le long de la paroi arrière, pres du milieu du réfrigerateur.

1. Retirer le filtré à air de son emballage.
2. Saisir fermement à deux mains le couvercle de plastique du couvercle de ventilation et tirer pour enlever.

REMARQUE : Lorsque le couvercle est enlevé pour la première fois, une petite pièce en mousse de la taille du filtre devra être retiree et jetée.

1. Emboiter le filtrer pour lemettre en place.

A. Filtre à air

Installation des témoins lumineux (sur certains modèles)

L'icone de filtré sur le panneau de commande affiche l'état du filtré à air.

Bleu : Good (bon).
Jaune : Commander un filtr de remplacement.
Rouge:Remplacerlefiltratair.
Rouge et « Replace Filter » (replacer le contrôle) qui clignote : Expiré.

Après avoir remplaced le filtré à air, appuyer sur le bouton Air Filter (Filtre à air) pendant 3 secondes. Les icones du filtré s'eteindront. Consultier le « Guide de démarriage rapide ». Lorsque l'on réinitialise le système, l'icone du filtré à air reprend sa couleur bleue et les mots « Replace Filter » (Remplacer le filtré) disparaisent du tableau de commande.

REMARQUE: Quel que soit l'etat du filtr, appuyer sur Air Filter (Filtre à air) pendant 3 secondes pour réinitialiser l'etat du filtr à air et le ramener à Good (Bon) - l'icone du filtr à air s'éteindra ensuite.

Remplacer le filtré à air

Le filtré à air jetable doit être remplace tous les 6 mois ou lorsqu'l'icone du fémoin du filtré à air s'allume et commence à clignoter lorsqu'on ouvre la porte du réfrigerateur.

Pour commander un filtré à air de remplacement, consulter les informations de commande du guide de démarrage rapide.

1. Retirer l'ancien filtré à air en serrant les ontlets lateraux.
2. Installer le filtré à air et le témoin neufs à l'aide des instructions des sections précédentes.

Témoin d'etat du filtré à air - Installation standard
Le filtré compte un tepoin d'etat qui doit être activé et installé en même temps que le filtré à air.

1. Placer le témoin orienté vers le bas sur une surface ferme et plane.
2. Appliquer une pression sur la bulle située à l'arrière du témoin jusqu'à ce que la bulle éclate - ceci active le témoin.
3. Ouvrir la porte du filtré à air à aérations en la soulevant. Sur certains modèles, l'arrière de la porte comporte des encoches.

Modèles avec encoches :

Faire glisser le témoin vers le bas et l'insérer dans les encoches en orientant l'écran du témoin vers l'extérieur.

REMARQUE: Le témoin ne glissera pas facilement dans les encoches si la bulle arrrière n'a pas éclaté.

Fermer la porte du filtré à air et vérifier que le témoin est visible par la petite fenêtre dans la porte.

A. Fenetre du témoin
B. Témoin d'etat du filtré à air
C. Encoches

• Placer le témoin dans un endroit visible dont l'utilisateur se souviendra facilement - soit à l'intérieur du réfrigerateur soit dans un autre endroit de la cuisine ou du domicile.

Remplacer le filtré à air

Le filtré à air jetable doit être remplace tous les 6 mois, lorsque le témoin est entièrement passé du blanc au rouge.

Pour commander un filtré à air de remplacement, consulter les informations de commande du guide de démarrage rapide.

1. Retirer l'ancien filtré à air en serrer les onglets lateraux.

2. Retirer le témoin d'etat usage.

3. Installer le filtré à air et le témoin neufs à l'aide des instructions des sections précédentes.

Installation du conservateur de produits frais (sur certains modèles)

Le sachet d'accessoires du réfrigerateur comprend un sachet de conservation pour produits frais, qui doit être installé avant d'utiliser le réfrigerateur. Sur certains modèles, le conservateur pour produits frais est préinstallé à l'usine. Pour commander un conservateur pour produits frais, utiliser le numéro de piece W10346771.

Le conservateur pour produits frais absorbe l'éthylene, permettant ainsi un ralentissement du processus de maturation de nombreux produits frais. Ainsi, la fraîcheur de certains produits frais est prolongée.

La production d'éthylene et la sensibilité des produits à l'éthylene varient selon le type de fruit ou de légume. Pour préserver la fraîcheur des produits, il est conseilé de séparer les produits fais sensibles à l'éthylene des fruits qui en produit en quantité modérée à élevée.

	Sensibilité à l'éthylène	Production d'éthylène
Pommes	Élevée	Très élevé
Asperges Moyenne	Très BASSE
Petits fruits Basse	Basse
Brocoli	Élevée	Très BASSE
Cantaloup Moyenne		Élevée
Carottes Basse Très	basse
Agrumes Moyenne	Très BASSE
Raisin Basse Très	basse
Laitue	Élevée	Très BASSE
Pôires	Élevée	Très élevé
Épinards Élevée		Très BASSE

Installation du conservateur pour produits frais

ATTENTION: LE CONTENU PEUT ETRE IRRITANT POUR LES YEUX ET LA PEAU. CE PRODUIT DÉGAGE DES VAPEURS DANGEREUSES LORSQUE MÉLANGE À D'AUTRES PRODUITS.

Ne pas mélanger à des produits de nettoyage contenant de l'ammoniaque, un agent de blanchiment ou des acides. Ne pasmettre en contact avec les yeux, la peau ou les vêtements. Ne pas inhaler les poussières. Conserver hors de portée des enfants.

PREMIERS SOINS : Contient du permanganate de potassium. En cas d'ingestion, appeler immidiatement un centre antipoison ou un medecin. Ne pas faire vomir. En cas de contact avec les yeux, rincer à l'eau pendant 15 minutes. En cas de contact avec la peau, rincer à l'eau.

Style 1 - Situé à l'intérieur du réfrigérateur :

1. Repérer le logement du conservateur pour produits frais à l'intérieur du réfrigérateur.

1. Soulever le logement pour l'extraire de la languette de montage.
2. Ouvrir le logement en soulevant l'arrière du sommet du logement pour l'extraire.
3. Retirer les sachets de conservation pour produits frais de l'emballage. Placer les sachets dans le logement, puis emboiter les parties du logement pour le referrer.

REMARQUE : Pour un rendement idéal, toujours utiliser les deux sachets.

1. Fixer le logement pour sachets de conservation pour produits frais sur la paroi arrêté du bac à légumes en suivant les instructions fournies dans l'emballage.
2. Réinstaller le logement sur la languette de montage.

Style 2 - Situé dans le bac à légumes ou les tiroirs du réfrigerateur :

Pour plus de commodité, le conservateur pour produit frais à fixation par suction peut être installé dans le tiroir à légumes ou les tiroirs réfrigérés.

1. Laver l'intérieur de chaque tiroir à l'aide d'une solution de savon doux et d'eau tiède; sécher complètement.
2. Trouver l'emballage contenant le conservateur pour produits frais à l'intérieur du réfrigerateur, puis installer le conservateur pour produits frais dans le tiroir selon les instructions fournies dans l'emballage.

Installation du témoin d'etat

Le sachet de conservation pour produits frais compte un tímoin lumineux qui doit être activé et installé en même temps que le sachet.

1. Placer le témoin orienté vers le bas sur une surface ferme et plane.
2. Appliquer une pression sur la bulle située à l'arrière du témoin jusqu'à ce que la bulle éclate - ceci active le témoin.
3. Ouvrir le couvercle du logement du conservateur pour produits frais.
4. Placer le témoin sur le sommet du logement en l'orientant vers l'extérieur.
5. Fermer le couvercle en le faisant coulisser et vérifier que le témoin est visible à travers le trou rectangulaire du couvercle. REMARQUE: Le couvercle ne se fermera pas facilement si la bulle arrête du témoin lumineux n'a pas éclaté.

Remplacer le sachet de conservation pour produits frais

Les sachets jetables doivent être replacés tous les 6 mois, lorsque le témoin est entièrement passé du blanc au rouge. Pour commander, consulter les coordonnées indiquées dans le guide de démarriage rapide. Commander le numéro de piece W10346771A ou FRESH1.

1. Retirer les sachets usages du logement du conservateur pour produits frais.
2. Retirer le témoin d'etat usage.
3. Installer les sachets et le témoin neufs en suivant les instructions des sections précédentes ou des instructions inclues dans la trousse de remplacement.

CHARACTERISTIQUES DU RÉFRIGÉRATEUR

Commande d'humidité dans le bac légumes (sur certains modèles)

Le degré d'humidité dans le bac à légumes étanche peut être contrôle. Selon le modele, la commande peut être place à n'importe quel réglage entre Fruit (fruit) et Vegetables (légumes) ou Low (faible) et High (élevé).

Fruit/bas (ouvert) :

Déplacer le réglage pour laisser échapper l'air humide du bac à légumes pour mieux conserver les fruits et légumes à pelures.

Fruits : Laver, laisser secher et garder au réfrigerateur dans un sac en plastique ou dans le bac à légumes. Ne pas laver ni équeuter les baies avant le moment de leur utilisation. Répartir et garder les baies dans leur contenant original dans le bac à légumes ou les保守er sur une tablette du réfrigerateur dans un sac en papier fermé sans être serrer.
Légumes à pelure : Placer dans des sacs ou un contenant en plastique et ranger dans le bac à légumes.

Légumes/elevé (fermé) :

Placer le réglage pour permettre de retenir l'humidité à l'intérieur du bac pour moins conserver les légumes à feuilles frais.

Légumes à feuilles : Laver à l'eau froide, égoutter et couper éliminer les sections endommagées et décolorées. Placer dans un sac ou un contenant en plastique et ranger dans le bac à légumes.

Distributeur d'eau et de glaçons (sur certains modèles)

Pour des informations supplémentaires sur la façon dont les distributeurs d'eau et de glaçons fonctionnement, consulter le « Guide de distribution » en ligne.

IMPORTANT:

• ÀpRES avoir raccordé le réfrigérateur à une source d'alimentation en eau ou remplace le filtré à eau, vidanger le circuit d'eau. Utiliser un recipient robuste pour appuyer sur la plaque du distributeur d'eau pendant 5 secondes, puis relâcher pendant 5 secondes. Répéter l'opération jusqu'à ce que l'eau commence à couler. Une fois que l'eau commence à couler, continuer d'appuyer et de relâcher la plaque du distributeur (appuiendant 5 secondes, relachement pendant 5 secondes) jusqu'à ce qu'un total de 1 gal. (3,8 L) ait été distribué. Ceci évacue l'air du filtré et du système de distribution d'eau et rend le filtré à eau opérationnel. Un amortçage supplémentaire peut s'avérer nécessaire dans certains domiciles. Pendant l'évacuation de l'air du système, de l'eau peut giclér du distributeur.
• Attendre 24 heures pour que le réfrigerateur et l'eau refroidissent. Distribuer une quantité suffisante d'eau chaque semaine pour maintainir un approvisionnement frais.
  ■ Prévoir un début de 24 heures pour la production du premier lot de glaçons. Jeter les trois premiers lots de glaçons produits.
  Le distributeur distribue de I'eau ou des glaçons.
  Le système de distribution ne fonctionne pas lorsque la port du réfrigerateur est ouverte.
  Sur certains modèles, l'écran d'affichage sur le tableau de commande du distributeur s'éteint automatiquement et entre au mode « veille » lorsque les boutons de commande et les plaques du distributeur n'ont pas été utilisés pendant au moins 2 minutes. Le fait d'appuyer une fois sur un bouton de commande alors que l'appareil est au mode « veille » réACTIVE, uniquement l'écran d'affichage, sans modifier les réglages. Àpres réactivation, n'importe quel réglage peut alors être modifié. Si aucune modification n'est apportée dans les 2 minutes qui suivent, l'affichage passé de nouveau au mode « veille »

Rinçage du circuit d'eau

De l'air piégé dans le système de distribution d'eau peut faire dégoutter le distributeur d'eau. Àpres avoir racordé le réfrigerateur à une source d'alimentation en eau ou remplace le filtré à eau, vidanger le circuit d'eau.

Le fait de rincer le système de distribution d'eau évacue l'air de la canalisation et du filtré et conditionné le filtré à eau. Un amortçage supplémentaire peut s'avérer nécessaire dans certains domiciles.

REMARQUE : Pendant l'évacuation de l'air du système, de l'eau peut giclér du distributeur.

1. Utiliser un recipient robuste pour appuyer sur la plaque du distributeur d'eau pendant 5 secondes.
2. Relacher la plaque du distributeur pendant 5 secondes.
   Répéter les étapes 1 et 2, jusqu'à ce que l'eau commence à couler.
3. Une fois que l'eau commence à couler, continuer d'appuyer et de relâcher la plaque du distributeur (appui pendant 5 secondes, relachement pendant 5 secondes) jusqu'à ce qu'un total de 1 gal. (3,8 L) aït été distribué.

Distributeur d'eau

IMPORTANT :

Distribuer au moins 1 pte (1 L) d'eau chaque semaine pour maintenir un approvisionnement en eau fraîche.

La diminution du débit en provenance du distributeur peut être causée par une faible pression en eau.

Avec le filtré à eau retire, verser l'équivalent d'une (1) tasse d'eau (237 mL). Si l'équivalent d'une tasse d'eau est distribué en 8 secondes ou moins, cela signifie que la pression en eau alimentant le réfrigerateur repOND au critère minimal.
S'il faut plus de 8 secondes à la machine pour distribuer l'équivalent d'une tasse (237 mL) d'eau, cela signifie que la pression en eau alimentant le réfrigerateur est inférieure au niveau recommendé. Voir les sections « Spécifications de l'alimentation en eau » et « Dépannage » en ligne pour plus d'informations.

Nettoyage du goulot du distributeur à glaçons

L'humidité entraine l'agglomération des glaçons. Des particules de glace peuvent s'accumuler et obstruer le goulot du distributeur à glaçons.

Si on n'a pas besoin de distribuer des glaçons régulierement, il peut s'avérer nécessaire de vider le bac d'entreposage à glaçons et de nettoyer à la fois le goulot de distribution des glaçons, le bac d'entreposage à glaçons et la zone située sous le bac d'entreposage toutes les 2 semaines.

Si nécessaire, retirer les glaçons obstruant le bac d'entreposage et le goulot de distribution des glaçons à l'aide d'un ustensile en plastique.
Nettoyer le goulet de distribution et le fond du bac d'entreposage à l'aide d'un chiffon tiède et humide, puis sécher soigneusement.

Machine à glaçons et bac d'entreposage

IMPORTANT :

Afin d'éviter une faible production de glaçons ou des glaçons de mauvaise qualité, vidanger le circuit d'eau avant demettre en marche la machine à glaçons. Consulter la section « Distributeurs d'eau et de glaçons » pour les détails.

• Prévoir un début de 24 heures après l'installation pour la production des premiers glaçons. Accorder 2 à 3 jours au bac d'entreposage des glaçons pour qu'il se remplisse.
  Pour les modèles comportant un filtré à eau, après avoir raccordé le réfrigerateur à l'alimentation en eau ou avoir replacé le filtré à eau, replir et jeter trois recipients entiers de glaçons afin que le filtré à eau soit prét pour utilise.
  La qualite des glacons depend de la qualite de I'eau foumie a la machine a glacons. Eviter de connecter la machine a glacons a une alimentation en eau adoucie. Les produits chimiques adoucisseurs d'eau ( comme le sel) peuvent endommager certaines pieces de la machine a glacons et entrainer une mauvaise qualite de glacons. Si I'alimentation en eau adoucie ne peut etre evitee, s assurer que I'adoucisseur d'eau fonctionne bien et qu'il est bien entretenu.
  Si des glaçons sont agglomerés dans le bac d'entreposage, les briser à l'aide d'un ustensile en plastique et les jeter. Ne pas utiliser d'objet pointu pour briser les glaçons. Ceci peut endommager le bac d'entreposage et le mecanisme du distributeur.
  Ne pas entreposer quoi que ce soit sur le dessus de la machine à glaçons ou dans le bac à glaçons.

Taux de production des glaçons

Prévoir un déali de 24 heures pour la production du premier lot de glaçons. Jeter les trois premiers lots de glaçons produits.

Prévoir un déali de 3 jours pour le replissage complet du bac d'entreposage. La machine à glaçons devrait produit approximativement 3 lb (1,4 kg) (8 à 12 lots) de glaçons au cours d'une période de 24 heures.

Pour augmenter la production de glaçons, diminuer la température du congelateur et du réfrigerateur, ou consulter la section « Description du panneau de commande » du guide de démarrage rapide pour obtenir des détails. Attendre 24 heures entre les réglages.

Machine à glaçons dans le congélateur

Mise en marche/arrêt de la machine à glaçons :

Mise en marche/arrêt de la machine à glaçons sans interrupteur :

Pourmettre la machinea glacons en marche,il suffit d'abaisser le bras de commande metallique.

Pour eteindre manuellement la machine a glacons, soulever le bras de commande a d'arret metallique a la position Off (Arret) (position haute) et attendre l'émission d'un clic.

Votre machine a glacons a un arrét automatique. Au fur et à flesure de la fabrication de la glace, les glacons replissent le bac d'entreposage de glacons. Les glacons soulevent le bras de commande en broche à la position Off (Arret) (elevée). Ne pas forcer le commutateur du bras en broche vers le haut ou vers le bas.

Pour les machines à glaçons avec interrupteur :

Pour les machines à glaçons avec interrupteur, utiliser l'interrupteur pourmettre en marche/arrête la machine à glaçons.

Sans interrupteurAvec interrupteur

REMARQUE: Éteindre la machine à glaçons avant de retarder le bac d'entreposage pour servir des glaçons ou pour nettoyer le bac. Ceci empêchera les glaçons de tomber de la machine à glaçons et dans le compartment de congélation. Àpès avoir réplace le bac d'entreposage,mettre en marche la machine à glaçons.

Nettoyer le bac à glaçons au savon doux et à l'eau tiède.

1. Insérer le bac à gaçons sous la machine à gaçons et le pousser à saussi loin que possible.

Bac à glaçons automatique (sur certains modèles) :

Le bac à glaçons est muni d'un levier qui le permet de glisser avec le tiroir lorsqu'il est ouvert ou de rester en place.

• Déplacer le levier vers la droite pour fixer le bac à glaçons au tiroir du congelateur.
• Déplacer le levier vers la gauche pour libérer le bac à glaçons du tiroir du congelateur.

Machine à glaçons dans le congélateur (sur certains modèles)

Style 1 - Réinstallation de la porte de gauche du réfrigerateur

La machine à glaçons se trouve sur le côte gauche du plafond compartment de réfrigeration. Les glaçons sont éjectés dans le bac d'entreposage à glaçons situé sur la porte de gauche du réfrigerateur.

Mise en marche/arrêt de la machine à glaçons :

1. Pousser le loquet sur le côte gauche du compartment à glaçons pour ouvrir la porte.

A. Loquet de porte du compartment à glaçons

1. Mettre en marche la machine a glaçons en tournant le commutateur à la position ON (marche) (vers la gauche).

Pour arreter la machine à glaçons manuellement, placer la commande à la position Off (arrêt) (à droite).
Votre machine a glacons a un arrêt automatique. Le détector arrête automatiquement la production de glacons si le bac d'entreposage est plein, si la porte est ouverte ou si on retire le bac d'entreposage à glacons. La commande restera en position On (marche) (à gauche).

A. Loquet de déverrouillage du bac d'entreposage à glaçons

1. Fermer la porte du compartmente a glacons.

Retrait et réinstallation du bac d'entreposage des glaçons :

Retirer le bac d'entreposage à glaçons en insérant les doigts dans le trou situé à la base du bac et serrer le loquet pour libérer le bac du compartment. Soulever le bac d'entreposage à glaçons en le soulevant et en le dégaugeant en ligne droite.
Réinstaller le bac d'entreposage dans le compartment à glaçons et appuyer dessus pour s'assurer qu'il est bien en place.

Style 2 - Partie supérieure gauche du compartment de réfrigération

La machine à glaçons et le bac d'entreposage se trouvent dans la partie supérieure gauche du compartment de réfrigération.

Certains modèles possèdent un commutateur marche/arrêt situè sur la machine à glaçons. Pourmettre en marche la machine à glaçons,appuyer sur le commutateur à la position On (marche). Pour arrêter manuellement la machine à glaçons, appuyer sur le commutateur à la position Off (arrêt).

Pour arrêter manuellement la machine à glaçons, consulter le « Guide de démarrage rapide »

Retrait et réinstallation du bac d'entreposage des glaçons :

1. Maintenir la base du bac d'entreposage et appuyer sur le bouton d'éjection situé dans le coin inférieur droit.
2. Tirer sur le bac d'entreposage de glaçons jusqu'à ce qu'on ressente de la résistance. Soulever l'avant du bac d'entreposage à glaçons et le retirer.
3. Mettre le commutateur sur Off (arret) (sur certains modetes).

IMPORTANT: Pour-retirer le bac de rangement des glaçons, il faudra peut-être tournier la vis autobloquante située derrière le bac à glaçons dans le sens antihoraire pour que le bac à glaçons soit correctement aligné avec la vis autobloquante. Le bac à glaçons doit être bien emboité pour que les glaçons soient correctement distribués.

A. Position On (marche) (sur certains modèles)
B. Vis autobloquante

1. Mettre le commutateur sur On (marche) (sur certains modèles).
2. Faire glisser le bac à glaçons dans les glissières situées de chaque côte du logement.
3. Enconcer le bac à glaçons jusqu'à ce qu'on sente une résistance. Soulever légarement l'avant et enconcer le bac à glaçons jusqu'à ce que l'on entende un déclic.

Style 3 - Porte de gauche, derrière les balconnets du réfrigerateur

La machine à glaçons est située dans la porte de gauche, derrière les balconnets. Les glaçons sont ejectés dans le bac d'entreposage à glaçons situé sur la porte de gauche du réfrigerateur.

Mise en marche/arrêt de la machine à glaçons :

1. Pousser le loquet sur le côte gauche du compartment à glaçons pour ouvrir la porte.

1. Mettre en marche la machine a glaçons en tournant le commutateur à la position marche (I).

1. Fermer la porte du compartmente a glaçons.

Retrait et réinstallation du bac d'entreposage des glaçons :

Retirer le bac d'entreposage à glaçons en insérant les doigts dans le trou situé à la base du bac et serrer le loquet pour libérer le bac du compartment. Soulever le bac d'entreposage à glaçons en le soulevant et en le dégaignant en ligne droite.
Réinstaller le bac d'entreposage dans le compartment à glaçons et appuyer dessus pour s'assurer qu'il est bien en place.

Système de filtration de l'eau

Ne pas utiliser ce produit pour filtrer une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat en avant ou en aval du système. Les systèmes certifiés pour la réduction des kystes peuvent être utilisés pour une eau désinfectée susceptible deContainir des kystes filtrables.

IMPORTANT : Le filtré à eau jetable doit être remplace au moins tous les 6 mois. Si le débit d'eau au distributeur d'eau ou à la machine à glaçons diminue de façon marquee avant que 6 mois ne se soient écoulés, remplaner le filtré à eau plus souvent.

Installation du filtré à eau

Pour commander un filtr de remplacement, communier avec nous au www.everydropwater.com. Consulter le « Guide de démarrage rapide » pour les détails.

REMARQUE: Si le filtré n'est pas installé correctement, le débit d'eau sera plus faible et la production de glaçons plus lente. La mauvaise installation d'un filtré peut aussi laisser fuir le compartment du filtré.

Côté droit au plafond du réfrigerateur

1. Identifier le sachet d'accessoires à l'intérieur du réfrigerateur etPTRer le filtre a eau.
2. Retirer le filtré à eau neuf de son emballage, puis retarder les protections des joints toriques. S'assurer que les joints toriques sont toujours en place une fois les protections retirees.

1. Le compartment du filtré à eau se trouve du côté droit du plafond du réfrigerateur. Pousser le loquet sur la porte du filtré pour dégager le fermoire, puis abaisser la porte.

1. Aligner l'arête sur l'étiquette du filtré à eau avec l'encoche du logement du filtré et insérer le filtré dans le logement.

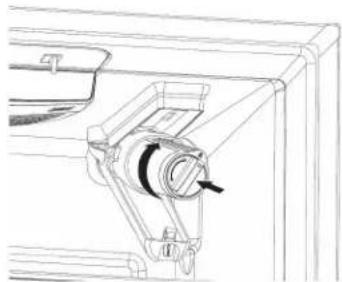

2. Tourner le bouton du filtre de 180^ (1/2 tour) dans le sens horaire jusqu'à ce qu'il s'emboite dans le logement.

REMARQUE: Si le filtré n'est pas bien emboité dans le logement, le distributeur d'eau ne fonctionnera pas. L'eau ne coulera pas du distributeur.

1. Tout en gardant le clapet du compartment ouvert, soulever le filtre pour l'insérer dans le compartment. Ensuite, fermer complètement le clapet du compartment du filtre.
2. Rincer le système de distribution d'eau. Consulter la section « Distributeurs d'eau et de glaçons » pour les détails.

IMPORTANT : Si on ne rince pas le circuit d'eau, on remarquera peut-être que le distributeur d'eau dégoutte ou une réduction du débit.

Remplacer le filtré à eau

Pour acheter un filtre à eau de rechange, utiliser le numero de modèle Filtre A, communiquer avec le fournisseur ou composer le 1 866 698-2538 aux E.-U. ou le 1 800 807-6777 au Canada.

Le nombre de pieces et les noms de modèle du filtre de rechange peuvent être trouvés sur la fiche de données relatives au rendement.

IMPORTANT : De l'air piégé dans le système d'alimentation en eau peut entraîner l'éjection de l'eau et du filtrre. Toujours faire couler l'eau pendant au moins 2 minutes avant desteroler le filtré ou le bouchon de dérivation bleu.

1. Au besoin, pousser le couvercle du filtré à eau vers le haut pour acceder au filtré.
2. Tourner le filtré dans le sens antihoraire et tirer en ligne droite pour le dégager.

REMARQUE : Il y aura peut-être de l'eau dans le filtr. Il est possible qu'il y ait un dégât d'eau. Utiliser une serviette pour essuyer tout renversement.

1. Retirer l'etiquette de scellement du filtr de rechange et insérer l'extremite du filtr dans la tete du filtr.
2. Faire pivoter le filtré dans le sens hora jusqu'à la butée d'arrêt. Fermer le couvercle du filtré en l'emboitant.
3. Rincer le système de distribution d'eau. Consulter la section « Distributeurs d'eau et de glaçons » pour les détails.

REMARQUE: La fonction du distributeur peut être utilisé sans qu'un filtré à eau soit installé. L'eau ne sera pas filtrée. Si on désits cette option, remetre le filtré en place avec le bouchon de déivation bleu.

Réinitialisation du statut du filtré à eau

Après avoir remplaced le filtré à eau, appuyer sur Reset Filter ou Filter Reset (Réinitialisation du filtré) (selon le modele) pendant 3 secondes. Les témoins Order (commander) et Replace (replacer) clignotent puis s'éteignent lorsque le système est réinitialisé. Sur certains modèles, le témoin lumineux passée au bleu lorsque le système est réinitialisé. Consulter le « Guide de démarrage rapide » pour Obtir plus d'informations.

Sur les modèles avec boutons options et Measured Fill (reemplissage mesure)itué sur le panneau de commande :

Après avoir changé le filtré à eau, régler de nouveau le témoin lumineux de l'état du filtré à eau. Appuyer sur le bouton Options pour acceder au mode Options puis appuyer sur Lock (verrouillage) pour réinitialiser le témoin, puis appuyer sur Measured Fill (remplissage mesure) pour confirmer qu'on souhaite réinitialiser le témoin. Une fois le système réinitialisé, les icones « Order » (commander) et « Replace » (replacer) disparaissent de l'écran d'affichage.

Sur les modèles avec bouton de filtré à eau situé sur le panneau de commande :

Après avoir changé le filtré à eau, régler de nouveau le témoin de l'état du filtré à eau. Maintenir enforcé le bouton Water Filter (filtré à eau) pendant 3 secondes. Lorsque l'on réinitialise le système, l'icone du filtré à eau redevient BLEUE et les mots « Replace Filter » (remplaçer le filtré) disparaissent de l'affichage.

INSTRUCTIONS POUR LA PORTE ET LA POIGNEE

Porte et tiroirs

En fonction de la largeur de l'ouverture de la porte, il faudra peut etre retirer les portes pour pouvoir introduire le refrigerateur dans le domicile. Les charnieres de portes ont ete installees a l'usine sur le cote croit de I'appareil. Si I'on souhaite que la porte puisse s'ouvir depuis le cote opposé, le sens d'ouverture de la porte do etre inversé.

IMPORTANT :

Si le réfrigerateur était déjà installé et que vous souhaitez le déplacer hors de votre domicile, effectuez d'abord les opérations suivantes : tournier la commande du réfrigerateur sur Off (arrêt) et débrancher le réfrigerateur ou déconnecter source de courant électrique. Retirer les alimentés et tous les balconnets de la porte du réfrigerateur.
Laisser les portes du réfrigerateur fermées jusqu'àu moment de les detacher de la caisse. Prévoir un support supplémentaire pour la porte du réfrigerateur pendant le retrait des charnières. La force d'attraction des aimants de la porte ne suffit pas à la maintainir en place pendant la manutention.

Outils nécessaires Clés à douille à tête hexagonale de 5/16 po, 3/8 po et 1/4 po, TORXournevis Torx T25, tournevis cruciforme no 2 et tournevis à lame plate.

Pour enlever et réinstaller les poignées

POIGNÉES DE PORTE DU RÉFRIGERATEUR

Poinnes de portedu refrigerateur (style 1)

Desserrer les deux vis de blocage situées sur le côte de chaque poignée à l'aide d'une clé hexagonale de 3/32 po ou 1/8 po. Tirer sur la poignée tout droit pour l'extraire du tiroir. Veiller à conserver les vis pour la réinstallation des poignées.
Pour remettreete les poignees en place, inverser les instructions.

Poinées de portedu réfrigérateur (style 2)

Enlever le couvre-vis.
Enlever la poignee de porte. Conserver toutes les pieces ensemble.
Pour remetre les poignées en place, inverser les instructions.

Poignées de portedu réfrigérateur (style 3)

A. Vis de poignée à tete plat

B. Poignée de portedu éfrigérateur

• Desserrer les deux vis de blocage situées sur le côte de chaque poignée à l'aide d'une clé hexagonale de 3/32 po ou 1/8 po. Tirer sur la poignée tout droit pour l'extraire du tiroir. Veiller à conserver les vis pour la réinstallation des poignées.
  Pour remetre les poignees en place, inverser les instructions.

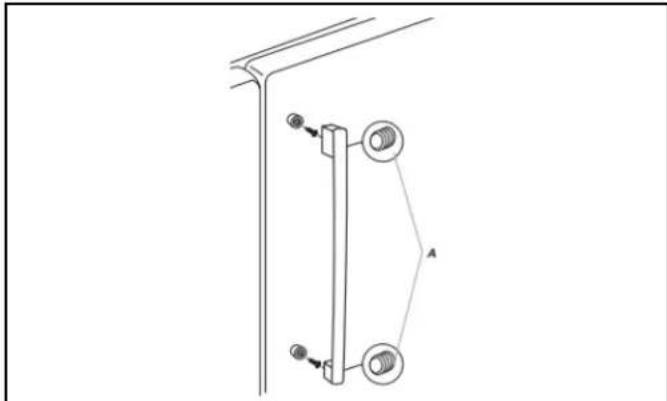

Poignées de portedu réfrigerateur (style 4)

A. Vis de blocage de 3/32 po ou 1/8 po

Pour retirer la poignee, enlever la vis qui fixe la garniture à l'extremité supérieure de la poignee. À l'aide d'un tournevis à tete plate enveloppée dans du ruban masque, soulever la piece de garniture de l'extremité inférieure de la poignee. Enlever ensuite les vis retenant la poignee à la porte.
Pour remetre les poignees en place, inverser les instructions.

Poignées de portedu réfrigérateur (style 5)

Pour retirer la poignee, saisir fermement la partie inférieure de la poignee, faire glisser la poignee vers le haut puis la retirer en la dégageant de la porte en ligne droite.
Pour reinstall la poignee, la positionner de façon a ce que les gros troughs des agrafes de montage soient orientés vers le bas puis aligner les troughs avec les goujons de porte. Faire pivoter la poignée de façon a ce que les agrafes de montage reposent a plat contre la porte et faire glisser la poignée vers le bas pour l'insérer.

POIGNÉES DE LA PORTE DU CONGÉLATEUR

Poignées de portedu réfrigérateur (style 1)

A. Vis de blocage de 3/32 po

Desserer les deux vis de blocage situées sur le côte de chaque poignée à l'aide d'une clé hexagonale de 3/32 po ou 1/8 po. Tirer sur la poignée tout droit pour l'extraire du tiroir. Veiller à conserver les vis pour la réinstallation des poignées.
Pour remetre les poignees en place, inverser les instructions.

Poignées de portedu réfrigérateur (style 2)

A. Vis de blocage de 3/32 po ou 1/8 po

Desserer les deux vis de blocage situées sur le côte de chaque poignée à l'aide d'une clé hexagonale de 3/32 po ou 1/8 po. Tirer sur la poignée tout droit pour l'extraire du tiroir. Veiller à conserver les vis pour la réinstallation des poignées.
Pour remetre les poignées en place, inverser les instructions.

Poignées de portedu réfrigérateur (style 3)

A. Vis de poignée à tête plate

Retirer les vis et la poignee.
Pour remetre les poignees en place, inverser les instructions.

Poignées de portedu réfrigérateur (style 4)

A. Vis à tête plate B. Poignée

du tiroir du

congélateur

Retirer les vis et la poignee.
Pour remetre les poignees en place, inverser les instructions.

Poignées de portedu réfrigérateur (style 5)

Pour retirer la poignee, saisir fermement la partie inférieure de la poignee, faire glisser la poignee vers le haut puis la retirer en la dégageant de la porte en ligne droite.
Pour réinstaller la poignée, la positionner de façon à ce que les gros trous des agrafes de montage soient orientés vers le bas puis aligner les trous avec les goujons de porte. Faire pivoter la poignée de façon à ce que les agrafes de montage reposé à plat contre la porte et faire glisser la poignée vers le bas pou l'insérer.

Démontage des portes et charnières du réfrigérateur

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Enlever la grille de la base.

GRILLE DE LA BASE

Style 1

Saisir la grille fermement et la tirer vers soi en utilisant les deux mains. Ouvrir le tiroir du congelateur pour acceder aux pieds de stabilisation.

REMARQUE : Pour permettre au réfrigerateur de rouler plus facilement, soulever les pieds de stabilisation en les tournant dans le sens antihoraire. Les roulettes avant toucheront le plancher.

Style 2

Retirer les deux vis fixant la grille de la base de l'appareil, et pourmettre les vis de cote.
Saisir la grille et la tirer vers soi.

REMARQUE : Pour permettre au réfrigerateur de rouler plus facilement, soulever les pieds de stabilisation en les tournant dans le sens antihoraire. Les roulettes avant toucheront le plancher.

Style 3

Utiliser une tourne-écrou hexagonal de 1/4 po pour retarder les deux vis de la base de la grille.
Saisir la grille fermement et la tirer vers soi en utilisant les deux mains. Ouvrir le tiroir du congelateur pour acceder aux pieds de stabilisation.

REMARQUE : Pour permettre au réfrigerateur de rouler plus facilement, soulever les pieds de stabilisation en les tournant dans le sens antihoraire. Les roulettes avant toucheront le plancher.

Retrait de la porte de droite du réfrigerateur

1. En commençant par la porte du côte droit, oter les pieces de la charnière supérieure - voir l'illustration des charnières supérieures.

REMARQUE: Ne pas-retirer les deux vis de positionnement. Ces vis vous aideront a aligner la charnière lors de la réinstallation de la porte.

A VERTISSEMENT

Risque de poids excessif

Utiliser deux ou plus de personnes pour soulever la de l'appareil.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

1. Soulever la porte du réfrigerateur de l'axe de la charnière inférieure. La charnière supérieure se dégage en même temps que la porte.

Retrait de la porte de gauche du réfrigerateur

IMPORTANT : Sur les modeles avec distributeur d'eau, étant donné que le raccordement de l'eau et le câblage électrique passent par la charnière de la porte de gauche, ils doivent être déconnectés avant desterolir la porte.

1. Retirer le couvercle de la charnière supérieure comme illustré ci-dessous.

1. Debrancher le tube du distributeur d'eau situé sur la charnière de la porte (si nécessaire).

Raccord de tuyau d'eau (style 1): Presser l'anneau extérieur coloré contre l'avant du raccord et tirer doucement sur le tuyau du distributeur pour le libérer comme illustré ci-dessous.

REMARQUE: Le tuyau du distributeur d'eau reste fixé à la porte de gauche du réfrigerateur.

orte3. Avant de retarder la porte du côte gauche, déconnecter la prise de cables située sur la partie supérieure de la charnière supérieure en coinject un tournevis à tête plate ou un ongle entre les deux sections.

REMARQUE: Ne pas-retirer le conducteur vert relié à la terre. Il doit rester fixé à la charnière de porte.

1. Soulever la porte du réfrigerateur de l'axe de la charnière inférieure. La charnière supérieure se dégage en même temps que la porte.

REMARQUE: Il ne sera peut-être pas nécessaire d'enlever les charnières inférieures et les pieds de stabilisation pour faire passer le réfrigerateur dans un cadre de porte.

■ Uniquement si cela s'avere nécessaire, et selon le modele, retirer les charnieres inférieures à l'aide d'un tourne-écrou avec une pointe carrée no 2 ou un tournevis TORX T25 et un tourne-écrou de 3/8 po ou un tournevis TORX T25 pour retirer les vis des pieds de stabilisation.

Réinitialiser la charnière inférieure du réfrigérateur

Pour plus de commodité, les portes du réfrigerateur comportent des charnières inférieures avec ferme-porte. Ces ferme-porte permettent aux portes de se fermer complètement d'un simple toucher.

IMPORTANT : Pour que la fonction de ferme-porte fonctionne correctement, les portes doivent être retirées uniquement lorsqu'elles sont ouvertes à un angle de 90^ par rapport à la partie avant de l'armoire. Si l'une ou l'autre des portes n'était pas à un angle de 90^ lors du retrait, la charnière de porte inférieure doit être réinitialisée.

RéINITIALISATION DE LA CHARNIÈRE

1. Soulever la porte hors de la charnière inférieure et la placer sur une surface de niveau.
2. À l'aide d'un tourne-écrou avec une pointe carree no 2, retirer la charnière inférieure avec le coussinet hors de la caisse du réfrigerateur.

1. Insérer la charnière inférieure et le coussinet dans la fente correspondante dans le bas de la porte.

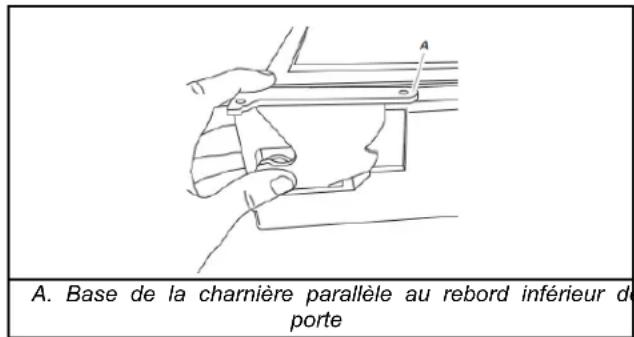

REMARQUE: S'assurer que la base de la charnière est parallele au bas de la porte.

1. Tournier la charnière jusqu'à ce que la base de cette dernière soit à un angle de 90^ par rapport au rebord inférieur de la porte.

1. Retirer la charnière de la porte. Fixer de nouveau la charnière inférieure au réfrigerateur.
2. La charnière est maintainant repositionnée et préte pour la réinstallation de la porte.

Réinstallation des portes et charnières

Réinstallation de la porte de croite du réfrigérateur

1. Placer la porte de droite sur l'axe de charnière inférieure.
2. Insérer l'axe de charnière supérieure dans le trou béant du sommet de la porte du réfrigerateur.
3. Fixer la charnière à la caisse. Ne pas serrer complètement les vis.

Réinstallation de la porte de gauche du réfrigérateur

IMPORTANT: Ne pas émméler le tuyau d'eau et les faisceaux de câblage en les reconnectcant.

1. Placer la porte de gauche sur l'axe de charnière inférieure.

2. Fixer la charnière à la caisse. Ne pas serrer complètement les vis.

3. Au besoin, raccorder le tuyau du distributeur d'eau.

Style 1 - Enconcer le tuyau dans le raccord jusqu'à la butée jusqu'à ce que l'anneau externe soit en contact avec l'avant du racord.

Style 2 - Enforcer fermement le tuyau d'eau dans le raccord jusqu'à ce qu'il s'arrête. Fixer l'attache autour du tube. L'attache se fixe autour du raccord et du collier.

1. Rebrancher le câblage.

Remboiter les deux sections de la fiche de cablage.

Étapes finales

1. Serrer complètement les vis internes.
2. Reinstaller les deux couvre-charniere supérieurs.

Retrait et réinstallation du tiroir de congélation

En fonction de la largeur de l'ouverture de la porte, il faudra peut etre retarder les devants de tiroirs pour pouvoir introduire le réfrigerateur dans le domicile. 4

RETRAIT DE LA FAÇADE DU TIROIR

IMPORTANT:

Si le réfrigerateur était déjà installé et que vous souhaitez le déplacer hors de votre domicile, effectuez d'abord les opérations suivantes : tourner la commande du réfrigerateur sur Off (arret) et débrancher le réfrigerateur ou déconnecter la source de courant électric. Retirer les alimentés et tous les balconnets de la porte du réfrigerateur.
Il faudra peut-être deux personnes pour déplacer et réinstaller le tiroir de congélation. Les illustrations sont incluses plus loin dans cette section.

Outils requis : Tourne-écrou à tête hexagonale de 1/4 po, tournevis plat

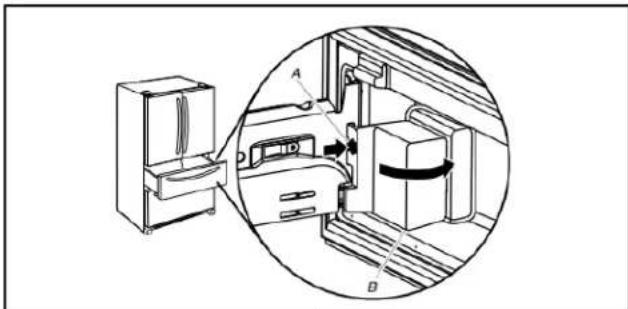

Débrancher les fils (au besoin) REMARQUES :

L'avant extérieur du tiroir réfrigéré est raccordé à la commande de température, sur certains modèles. Avant desterolir la façade du tiroir, les fils doivent être débranchés de la commande de température.
Le cable gris visible depuis l'arrière et le dessous du garde-manger (du cote droit) contient le cablage de la commande du garde-manger et se déplace en même temps que le garde-manger lorsqu'on retire celui-ci. Il n'est pas nécessaire de déconnector ce cable.

1. Ouvrir complètement le tiroir et enlever le bac interieur.
2. Tiroir de gauche seulement: Retirer le couvercle de protection du cablage. Appuyer sur le cote du couvercle pour dégager la patte de la fente, puis éloigner le couvercle du support.

A. Patte du couvercle B. Couvercle de protection du câblage

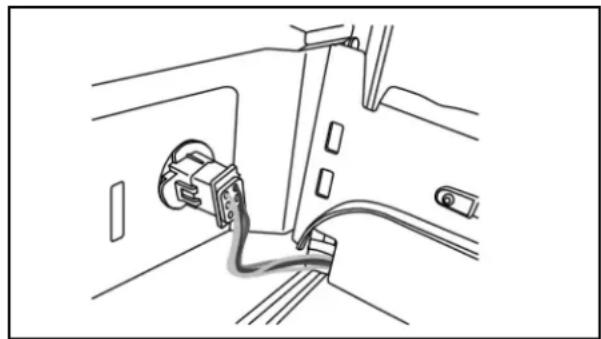

1. Tiroir de gauche seulement : débrancher le câblage.

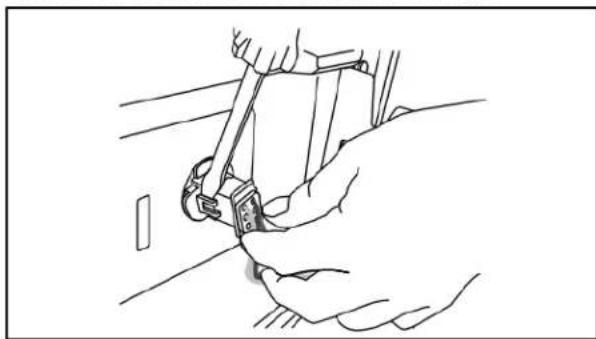

D'un cote du connecteur du cablage, insérer la lame du tournevis entre l'onglet du connecteur et le connecteur lui-même pour dégager le connecteur. Répéter l'opération de l'autre cote. Retirer le connecteur de cablage.

1. Retirer la façade du tiroir.

Style 1: Levier de dégagement inférieur

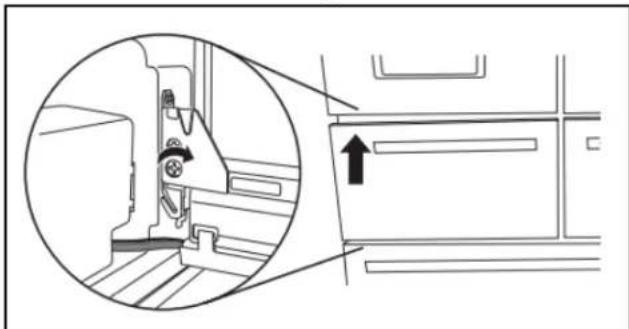

Pousser vers le haut le levier dans le bas du support de la glissiere du tiroir pour degager la façade du tiroir du support.

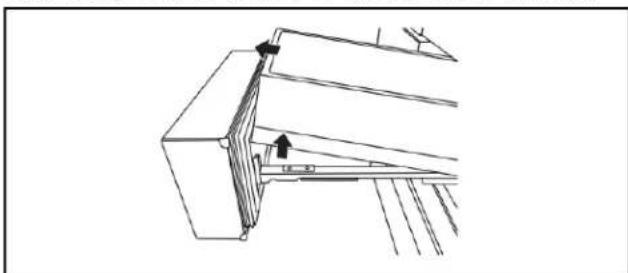

- Soulever l'avant du tiroir vers le haut et le dégager des supports de glissières de tiroir.

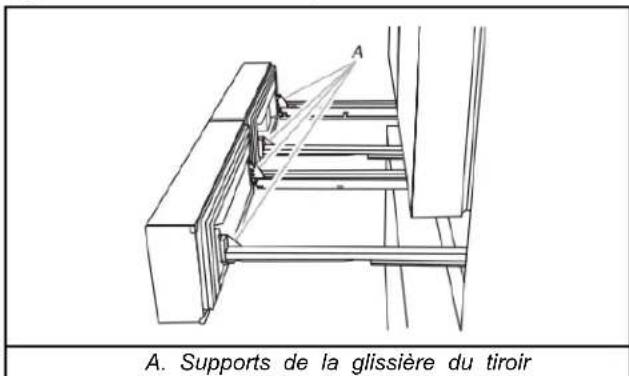

A. Support de la glissière tiroir

B. Levier de dégagement

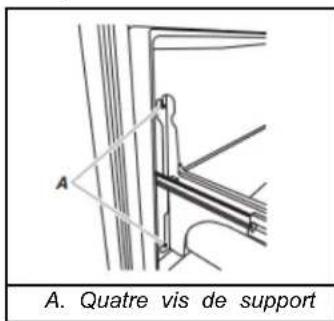

Style 2 : Vis du bas

• Desserrer les deux vis supérieures fixant les supports de glissières de tiroir à l'avant du tiroir.

REMARQUE: Dévisser les vis de trois ou quatre tours.
Garder les vis dans l'avant du tiroir.

Retirer les deux vis du bas fixant la glissiere du tiroir.
- Soulever l'avant du tiroir vers le haut pour le dégager des vis supérieures.

1. Reinserer les glissieres de tiroir dans le réfrigerateur.

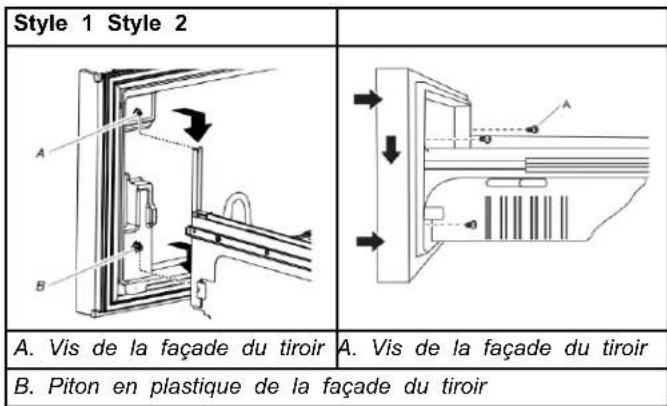

RéINSTALLATION DE LA FAÇADE DU TIROIR

1. Tirer complètement les glissières du tiroir.

2. Style 1: Levier de dégagement inférieur

Pousser vers le haut le levier dans le bas du support de la glissiere du tiroir pour l'ouvrir. Insérer le support de la façade du tiroir dans le support de la glissiere du tiroir et relâcher le levier.

Style 2:Vis du bas

• Abaiser les vis desserées pour les placer dans le sommet de l'avant de la porte, dans les encoches supérieures de la glissière de tiroir.
  Aligner les trouss du bas des glissieres du tiroir.
• Remetre en place les deux vis enlevées précédemment et serrer les quatre vis.

REMARQUE : Pour facilitier l'opération, une personne peutmaintenir les glissières de tiroir en place pendant qu'une autrealgène la façade du tiroir et insère les vis dans les encoches.

1. Rebrancher les fils (au besoin)

Aligner les deux extrémites du connecteur de cablage et les enforcer ensemble jusqu'à ce qu'un déclic retentisse que l'on sente les ontlets s'emboiter sur le connecteur.

Tirer lié capacitement sur les conducteurs pour vérifier qu'ils sont parfaitement engagements. Réinstaller le couvercle du boîtier de connexion.

REMARQUE: Le raccordement du câblage doit avoir été exécuté pour que la commande de température du tiroir puisse fonctionner.

1. Replacer le compartment du tiroir sur les glissières.

Retrait et réinstallation de l'avant du tiroir de congélation

En fonction de la largeur de l'ouverture de la porte, il faudra peut etre retarder la facade du tiroir du congelateur pour pouvoir introduire le refrigerateur dans le domicile.

IMPORTANT:

Si le réfrigerateur était déjà installé et que vous souhaitez le déplacer hors de votre domicile, effectuez d'abord les opérations suivantes: tournier la commande du réfrigerateur sur Off (arrêt) et débrancher le réfrigerateur ou déconnecter source de courant électrique. Retirer les alimentés et tous les balconnets de la porte du réfrigerateur.
Il faudra peut-être deux personnes pour déplacer et réinstaller le tiroir de congélation.

Outils requis : Tourne-écrou de 1/4 po

RETRAIT DU TIROIR

Style avant 1 et 2

1. Ouvrir complètement le tiroir de congélation.

2. Desserrer les deux vis situées au sommet de l'intérieur du tiroir (une à gauche et une à droite) qui fixent l'avant du tiroir aux glissières de tiroir, comme illustré ci-dessous.

3. Retirer les deux vis situées au bas, à l'intérieur de l'avant du tiroir qui maintain l'avant du tiroir aux glissières du tiroir, comme illustré ci-dessous.

4. Soulever la façade du tiroir pour dégager les pitons en plastique des encoches de la patte de glissière du tiroir, comme illustré ci-dessous.

Style 1 Style 2

A.Encoches de la patte de glissiere du tiroir
A. Encoches de la patte de glissiere du tiroir

1. Reinserer les glissieres dans le congelateur.

Style avant 3

1. Ouvrir le tiroir du concélateur complètement.
2. Desserrer les quatre vis fixant les glissières du panier à l'avant du tiroir comme illustré ci-dessous.

REMARQUE: Dévisser les vis de trois ou quatre tours. Garder les vis dans l'avant du tiroir.

1. Soulever l'avant du tiroir et le dégager des vis.

REINSTALLER LE TIROIR

Style avant 1 et 2

1. Déployer complètement les glissières de tiroir du conçélateur.
2. Tout en saississant la façade du tiroir par les côtes, aligner les deux pitons en plastique (situés à l'intérieur de la façade du tiroir, en bas) avec les encoches des supports de glissières de tiroir.

REMARQUE : Pour facilitier l'opération, une personne peut maintainir les glissières de tiroir en place pendant qu'une autre aligne la façade du tiroir et insère les pitons dans les encoches.

1. Réinstaller et serrer les deux vis situées au sommet de la façade du tiroir (une à gauche et une à droite).

Style avant 3

1. Retirer les glissières de tiroir du compartment de congélation en les faisant glisser.
2. Insérer les vis du sommet de l'avant du tiroir dans les fentes des supports du tiroir.

1. Serrer complètement toutes les vis.

Fermetre et alignment des portes

La grille de base recouvre les pieds de stabilisation ajustables et les roulettes situées au bas du réfrigerateur sous le tiroir du congélateur. Avant de réaliser les ajustements,sterol la grille de la base et déplacer le réfrigerateur à son emplacement définitif.

Outils requis : Tourne-écrou Outil fourni : Clé hexagonale de 1/4 po de 1/8 po

1. Enlever la grille de la base.

GRILLE DE LA BASE

Style 1

Saisir la grille fermement et la tirer vers soi en utilisant les deux mains. Ouvrir le tiroir du congelateur pour acceder aux pieds de stabilisation.

REMARQUE : Pour permettre au réfrigerateur de rouler plus facilement, soulever les pieds de stabilisation en les tournant dans le sens antihoraire. Les roulettes avant toucheront le plancher.

Style 2

Retirer les deux vis fixant la grille de la base de l'appareil, et mesure les vis de cote.
Saisir la grille et la tirer vers soi.

REMARQUE : Pour permettre au réfrigerateur de rouler plus facilement, soulever les pieds de stabilisation en les tournant dans le sens antihoraire. Les roulettes avant toucheront le plancher.

Style 3

Utiliser une tourne-écrou hexagonal de 1/4 po pour retarder les deux vis de la base de la grille.
Saisir la grille fermement et la tirer vers soi en utilisant les deux mains. Ouvrir le tiroir du congelateur pour acceder aux pieds de stabilisation.

REMARQUE : Pour permettre au réfrigerateur de rouler plus facilement, soulever les pieds de stabilisation en les tournant dans le sens antihoraire. Les roulettes avant toucheront le plancher.

1. Déplacer le réfrigerateur jusqu'à sa position de service finale.
2. S'assurer que les portes ferment都能够. Si vous étés satisfait de la capacité avec laquelle la porte s'ouvre et se ferme, sauter la section suivante et passer à « Alignment des portes ». Cependant, si les portes ne ferment pas facilement ou qu'elles s'ouvre d'elles-mêmes, ajuster l'inclinaison.
3. À l'aide d'un tourne-écrou de 1/4 po, abaisser le pied de stabilisation. Les tourner dans le sens horsaire, jusqu'à ce que les roulettes ne touchent plus le sol et que les deux pieds de stabilisation soient fermement en appui sur le sol. Cet arrangement vise à empêcher le réfrigerateur de rouler vers l'avant à l'ouverture des portes ou du tiroir de condération.

IMPORTANT: Si des ajustements sont nécessaires par la suite et si cela comprend les pieds de stabilisation, les deux pieds de stabilisation doivent être tournés de façon égale pour conserver l'aplomb du réfrigérateur.

1. À l'aide d'un niveau, vérifier que le réfrigerateur est d'aplomb transversalement et d'avant en arrêté.
2. Vérifier que le dessus des portes est égal et que l'espace entre le bas des portes du réfrigerateur et le haut du tiroir du réfrigerateur est égal. Au besoin, aligner les portes.

Ajustement de l'inclinaison de la caisse :

1. Ouvrir le tiroir du congelateur. Utiliser un tourne-écrou de 1/4 po pour tourner les deux pieds de stabilisation du même nombre de tours dans le sens horsaire. Cela soulove l'avant du réfrigerateur. Il peut être nécessaire d'effectuer plusieurs tours pour permettre aux portes de se fermer plus facilement.

REMARQUE: Le fait d'exercer une pression contre le dessus du réfrigerateur permet d'alleger le poids appliqué aux pieds de stabilisation. Ceci facilité leur rotation.

A. Pied de stabilisation A.
Pied de stabilisation avant
B. Roulette avant

1. Verifier que le dessus des portes est égal et que l'espace entre le bas des portes du réfrigerateur et le haut du tiroir du réfrigerateur est égal. Au besoin, aligner les portes.

Pour aligner les portes :

Tout en gardant les deux portes du réfrigerateur fermées, restirer le tiroir du congelateur. Repérer l'axe de charnière inférieure de la porte de droite du réfrigerateur. La vis d'alignement se trouve à l'intérieur de l'axe de la charnière inférieure.
Introduire l'extrémité courte de la clé à tête hexagonale de 1/8 po (jointe aux instructions d'installation de la poignée de porte) dans l'axe de la charnière inférieure jusqu'à ce qu'elle soit complètement engagée dans la vis d'alignement.

Pour soulever la porte du réfrigerateur, tourner la clé à tête hexagonale vers la droite.

Pour abaisser la porte, tournier la clé à tête hexagonale vers la gauche.

• Continuer à tourner la vis d'alignement jusqu'à ce que les portes soient alignées.

A. Axe de charnière inférieure
B. Clé hexagonale de 1/8 po

1. S'assurer que le réfrigerateur est stable. Si le réfrigerateur semble instable ou qu'il roule vers l'avant lorsqu'on ouvre la porte ou le tiroir, régler les pieds de stabilisation.

Stabilisation du réfrigérateur :

Ouvrir le tiroir du concélateur. Utiliser un tourne-écrou de 1/4 po pour tourner les deux pieds de stabilisation du même nombre de tours dans le sens horaire, jusqu'à ce qu'ils soient fermement en appui sur le sol. Vérifier de nouveau. Si le résultat n'est pas satisfaisant, continuer d'ajuster les pieds de nivèllement en tournant la vis par demi-tours jusqu'à ce que le réfrigerateur ne roule plus vers l'avant lors de l'ouverture du tiroir.

REMARQUE: Le fait d'exercer une pression contre le dessus du réfrigerateur permet d'alleger le poids appliqué aux vis de nivellement. Ceci facilitite l'ajustement des vis.

Après avoir effectué les ajustements nécessaires, réinstaller la grille de la base en alignant les extremités de la grille avec les dispositifs de nivlement de chaque côte et emboiter la grille. Utiliser au besoin une clé hexagonale de 1/4 po pour réinstaller les vis.

Étapes finales

AVERAGEMENT

Risque de décharge électrique

Brancher l'appareil sur une prise à 3 alveoles reliée terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d'adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou une décharge électrique.

1. Brancher l'appareil sur une prise à 3 alveoles reliée à la terre.
2. Réinitialiser les commandes. Voir la section « Descriptions du tableau des commandes » du guide de démarriage rapide.
3. Réinstaller l'ensemble des pièces amovibles dans les portes et les alimentés dans le réfrigerateur.

Alignement des façades des tiroirs réfrigérés 3. Repérer les encoches de la glissière de tiroir. (sur certains modèles)

Lorsque les façades des tiroirs sont alignées, la largeur de l'espace vertical (A) entre les portes du réfrigerateur(B) et les façades des tiroirs (C) est la même et les tiroirs semblent de niveau.

L'alignement des façades des tiroirs est un processus en deux étapes. La première étape consiste à ajuster les façades des tiroirs vers le haut et vers le bas. La seconde étape consiste à déplacer les façades d'un côte à l'autre. Inspector visuèlement le réfrigerateur pour l'alignement et ajuster les façades des tiroirs au besoin.

Étape 1 - Ajuster les façades des tiroirs vers le haut/vers le bas

IMPORTANT: Chaque tiroir réfrigéré peut être ajusté vers le haut et vers le bas des côtes croit et.gauche.

Outils requis : Tournevis à tete cruciforme

1. Avec les tiroirs fermés, cibler la façade qui doit être relevée ou abaissee.
2. Ouvrir complètement le tiroir et enlever le bac interieur.

1. Insérer le tournevis cruciforme au niveau de la tête de vis serrée et tourner dans le sens antihoraire pour desserrer la façade du tiroir.

1. Insérer le tournevis cruciforme au niveau de la tete de vis de réglage pour ajuster la façade du tiroir.

IMPORTANT: La direction dans laquelle la vis de réglage est tournée dépend du côte du tiroir qui fait l'objet d'un ajustement.

Glissière du tiroir du côte gauche

Pour relever la façade du tiroir, tournier la vis de réglage dans le sens horsaire.
Pour abaiser la façade du tiroir, tourner la vis de réglage dans le sens antihoraire.

Glissiere du tiroir du cote droit

Pour relever la façade du tiroir, tournier la vis de réglage dans le sens antihoraire.
Pour abaiser la façade du tiroir, tourner la vis de réglage dans le sens horsaire.

1. Insérer le tournevis cruciforme au niveau de la tete de vis serree et tourner dans le sens horaire pour serrer la facade du tiroir.

2. Refermer le tiroir réfrigéré pour vérifier l'alignement. Répéter les étapes 2 à 6 jusqu'à ce que les façades des tiroirs soient de niveau.

Étape 2 - Ajuster les façades des tiroirs d'un côté à l'autre IMPORTANT : Chaque tiroir réfrigéré peut être ajusté latéralement des côtes droit et gauche.

1. Avec les tiroirs fermés, cibler le tiroir qui n'est pas aligné.
2. Ouvrir complètement le tiroir et enlever le bac interieur.
3. Repérer les encoches de la glissiere de tiroir.
4. En commencerant par l'encôche de glissière la plus pres de l'espacement vertical, appuyer sur le levier de dégagement et le maintainir en position relevée. Avec l'autre main, soulever l'agrafe de porte du support de glissières de tiroir.

A. Agrafe de façade du tiroir C. Levier de dégagement

B. Support de la glissière du tiroir

1. Replacer l'agrafe de façade de tiroir sur le support de glissière et de tiroir dans la direction vers laquelle on doit déplacer la façade du tiroir. S'assurer que l'encoche de glissière est de niveau sur le plan vertical.

2. Relacher le levier pour verrouiller l'encôche de glissière en position.

3. Repeter les étapes 3 à 6 pour l'autre côté de la façade de tiroir.

REMARQUE: Ajuster l'agrafe sur le haut de la seconde encoche de glissiere afin qu'elle soit à la même position que le côté ajusté en premier.
8. Refermer le tiroir et inspector visuellement l'ecartement.

Répéter les étapes 2 à 7 jusqu'à ce que les façades des tiroirs soient alignées.

ETAPES FINALES

1. Reinstaller les bacs interieurs.

REMARQUE : Ills doivent être placés dans les tiroirs de façon à ce que les tiroirs réfrigerés ferment et fonctionnent correctement. Voir la section « Retrait et réinstallation des façades des tiroirs »

1. Refermer les tiroirs réfrigérés.

FICHE DE DONNÉES DE PERFORMANCE

Système de filtration de l'eau

Modèle W11569863 (PID), W11569861 (sans PID)

Numeros de modeles de I'ellement de remplacement : EDRARXD1/EDRARXD1B/W11536439/WRARXD1/WRARXD1B/KADARXD1/KADARXD1B/MAYARXD1/MAYARXD1B/W11486187

Capacité de 200 gal. (757 L) avec PID W11569863, 100 gal. (379 L) sans PID W11569861.

Système testé et homologué par NSF International en vertu des normes CSA B-83, ainsi que NSF/ANSI 42, 53 et 401 pour la réduction des algégations spécifiées sur la fiche de performance ci-dessous.

Ce système a été testé selon les normes NSF/ANSI 42, 53, 401 et CSA B483.1 pour la réduction des substances enumeratedes ci-dessous. La concentration des substances indiquées dans l'eau entrant dans le système a été réduite à une concentration inférieure ou égale à la limite permissible pour l'eau qui quitterle système, comme spécifique par les normes ANSI/NSF 42, 53 et 401, ainsi que CSA B483.1.

Réduction concentration produits de désinfection	Concentration dans l'eau à traiter	Exigences de réduction	Réduction de concentration % moy.	% de réd. minimale
Chlore goût/odeur 2,0 mg/L ± 10 % Réduction de ≥ 50 % 99,4 98,9
Particules ( classe I*) Au	moins 10 000 particules/mL	Réduction de ≥ 85 % 99,5 99,3
Microplastiques Au moins 10 000 particules/mL		Réduction de ≥ 85 % 99,5 99,3
Réduction des contaminants	Concentration dans l'eau à traiter	Exigences de réduction	Réduction de concentration % moy.	% de réd. minimale
Plomb : à pH 6,5/à pH 8,5	0,150 mg/L ± 10 % 0,005 mg/L 99,3/99,8 99,0/99,5
Mercure : à pH 6,5/à pH 8,5	0,006 mg/L ± 10 % 0,002 mg/L 97,4/92,8 93,0/75,9
Amiente 10	7 à 108 fibres/L††	≥ 99 %	99,0	99,0
Kystest†	50 000/L minimum	≥ 99,95 % > 99,99	> 99,99
Atrazine 0,009 mg/L ± 10 % 0,003 mg/L > 99,0		> 98,9
Benzène	0,015 mg/L ± 10 % 0,005 mg/L > 99,3		> 99,1
Carbofurane	0,080 mg/L ± 10 % 0,040 mg/L 83,9		58,7
Lindane	0,002 mg/L ± 10 %	0,000 2 mg/L	> 95,2	> 95,0
P-dichlorobenzène	0,225 mg/L ± 10 % 0,075 mg/L > 99,9		> 99,9
Tétrachloroethène	0,015 mg/L ± 10 % 0,005 mg/L > 99,3		> 99,3
Toxaphène	0,015 mg/L ± 10 % 0,003 mg/L > 99,2		> 99,1
O-dichlorobenzène	1,8 mg/L±10 %	0,6 mg/L	> 99,9	> 99,9
Toluène	3,0 mg/L ± 10 %	1,0 mg/L	> 99,9	99,9
Styrene	2,0 mg/L ± 10 %	0,1 mg/L	> 99,9	99,9
1,2,4 - Trichlorobenzene	0,210 mg/L ± 10 % 0,07 mg/L > 99,6		> 99,4
Réduction des contaminants	Concentration dans l'eau à traiter	Exigences de réduction	Réduction de concentration % moy.	% de réd. minimale
Trichloréthylène 0,3 mg/L	± 30 % 0,005 mg/L > 99,8	9,8
Endrin 0,006 mg/L ± 10	% 0,002 mg/L > 92,0 83,6
Éthylbenzène	2,1 mg/L ± 10 % 0,7 mg/L	9,9 > 99,9
2,4 - D 0,210 mg/L ± 10	% 0,07 mg/L > 98,9 94,8
Turbidité 11 NTU ± 10	% 0,5 NTU 98,8 98,2
Aténolol 200 ± 20 % 30	ng/L	> 95,3	> 95,0
Carbamazepine 1400 ± 20 %	20 %	200 ng/L	> 96,2 > 96,1
Linuron	140 ± 20 % 20 ng/L	> 93,6 > 92,3
Méprobamate	400 ± 20 % 60 ng/L	> 94,5 > 94,3
Triméthoprine	140 ± 20 % 20 ng/L	> 96,2 > 95,9
Diethyltoluamide	1400 ± 20 %	200 ng/L	> 96,3	> 96,2
Métolachlore	1400 ± 20 %	200 ng/L	> 96,7	> 96,5
Bisphénol A	2000 ± 20 %	300 ng/L	95,1	94,8
Estrone	140 ± 20 %	20 ng/L	> 96,3	> 96,2
Nonylphenol	1400 ± 20 %	200 ng/L	> 92,6	> 90,5
Naproxène	140 ± 20 %	20 ng/L	> 96,1	> 95,8
Ibuprofène	400 ± 20 %	60 ng/L	> 95,4	> 95,1
TCPP	5000 ± 20 %	700 ng/L	> 92,8	> 92,6
TCEP	5000 ± 20 %	700 ng/L	> 96,6	> 96,5
Phenytoïne	200 ± 20 %	30 ng/L	> 95,6	> 95,1
COV**	0,300 mg/L ± 10 %	0,015 mg/L	> 99,6	> 96,1

Parametres de tests : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,52 gpm (1,97 Lpm). Pression = 60 lb/po² (413,7 kPa). Température = 68 °F à 71,6 °F (20 °C à 22 °C). Capacité de service nominale = 200 gal. (757 L) W11569863 avec PID, 100 gal. (379 L) W11569861 sans PID.

*Classe I - taillie des particules : > 0,5 μm à > 1 μm

**Cette performance COV compte pour le retrait de 40 contaminants selon le test COV indirect

†Sur la base de l'utilisation de microsphère de polystyrene

Filtres de longueur supérieure à 10 um

Les composés certifiés en vertu de la norme NSF 401 sont considérés comme appartenant à la catégorie des « composés émergents/contaminants secondaire ». Les composés émergents/contaminants secondaires ont été détectés à de faibles concentrations dans des sources d'approvisionnement en eau potable. Meme s'ils n'apparaissent qu'à de faibles concentrations, ces composés peuvent influencer la perception et le niveau d'acceptation de la qualité de l'eau de consommation par le public.

■ Il est essentiel que les exigences de fonctionnement, d'entreprises et de remplacement de filtrte soient respectées pour que ce produit donne le rendement annocné. Des dommages à la propriété peuvent se produire lorsque les instructions ne sont pas toutes respectées.

Ne pas utiliser ce produit pour filtrer une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat en amont ou en aval du système. Les systèmes certifiés pour la réduction des kystes peuvent être utilisés pour une eau désinfectée mais susceptible deContainir des kystes filtrables.
é. Étab. EPA no 85075-SG-001.
■ Consulter la section « Garantie » (dans les instructions de d'utilisation ou le guide d'utilisation) pour connaître la garantie de démittee, le nom et le nombre de téléphone du fabricant.

Directives d'application/paramètres d'approvisionnement en eau
Source d'eau Puits ou collectivité
Pression d'eau 30 à 120 lb/po2(207 à 827 kPa)
Température de l'eau	33 °F à 100 °F
	(0,6 °C à 37,8 °C)
Débit nominal	0,52 gal/m (1,97 L/m) à 60 lb/po2(413,7 kPa)

• Àprous avoir remplace le filtré à eau, purger le système d'eau. Température de l'eau Voir les sections « Distributeur d'eau et de glaçons » ou « Distributeur d'eau » dans les instructions d'utilisation ou le Débit nominal guide d'utilisation.

La cartouche jetable doit etre changee au moins tous les 6 m Le media d'absorption depensé ne sera pas regeneré et utilis
Utiliser le remplacement EDRARXD1/B, WHRARXD1/B, KADARXD1/B, MAYARXD1/. Prix suggéré au détaill en 2025: 59,99 US/69,99 CAN. Les prix sont indiqués sous réserve modification. Offert au www.everydropwater.com.
Le système de contrôle du filtré mesure la quantité d'eau qui passée par le filtré et indique quand remplaçer le filtré. Pour savoir comment vérifier l'état du filtré, consulter « Utiliser les commandes » ou « Systeme de filtration d'eau » dans les instructions d'utilisation ou le guide d'utilisation.
- Ces contaminants ne sont pas nécessairement presents dans l'approvisionnement d'eau. Meme si le test a ete effectue dans des conditions de laboratoires standard, le rendement reel peut varier.
Le produit doit être utilisé pour l'eau froide seulement.
Le circuit d'eau doit être installé conformément aux lois et règlements locaux et à ceux de la province concernée.
La performance réelle peut varier puisque le test a été effectué sous des conditions de laboratoires standard.

Votre système de filtration de l'eau résistera à une pression d'eau allant jusqu'à 120 lb/po² (827 kPa). Si l'alimentation en eau est supérieure à 80 lb/bopt installer un détendeur avant d'installer le système de filtration d'eau.
- Conformé à la norme NSF/ANSI 53 pour la réduction de COV. Voir le tableau ci-dessous pour les contaminants individuels et la performance de réduction.

La fiche de données relatives au rendement de la réduction des produits chimiques organiques est incluse dans le test indirect

Substance Concentration dans l'eau à	traiter (mg/l) Limité permise de concentration du produit dans l'eau (mg/l)
		Alachlore 0,050 0,001
Atrazine 0,100 0,003
Benzène 0,081 0,001
Carbofurane 0,190 0,001
Tétrachlorure de carbone 0,078 0,001 8
Chlorobenzène 0,077 0,001
Chloropicrine 0,015 0,000 2
2,4-d 0,110 0,001 7
1,2-dibromo-3-chloropropane (DBCP) 0,052	0,000 02
O-dichlorobenzène 0,080 0,001
p-dichlorobenzène 0,040 0,001
1,2-dichloroethylene	0,088 0,004 8
1,1-dichloroethene	0,083 0,001
Cis-1,2-dichloroethylene	0,170 0,000 5
Trans-1,2-dichloroethylene	0,086 0,001
1,2-dichloropropane	0,080 0,001
Cis-1,3-dichloroprene	0,079 0,001
Dinosèbe	0,170 0,002
Endrin	0,053 0,000 59
Éthylbenzène	0,088 0,001
1,2-Dibromoethylene (EDB)	0,044 0,000 02
Haloacétonitriles (HAN)
Bromochloroacétonitrile	0,022 0,000 5
Dibromoacétonitrile	0,024 0,000 6
Dichloroacétonitrile	0,009 6	0,000 2
trichloroacétonitrile	0,015 0,000 3
Halocétones (HK)
1,1-dichloro-2-propanone	0,007 2	0,000 1
1,1,1-trichloro-2-propanone	0,008 2	0,000 3
heptachlore	0,025 0,000 01
époxyde d'heptachlore	0,010 7	0,000 2
hexachlorobutadiène	0,044 0,001
Hexachlorocyclopentadiène	0,060 0,000 002
Lindane	0,055 0,000 01
Méthoxychlore	0,050 0,000 1
Pentachlorophénol	0,096 0,001

Substance Concentration dans l'eau à	traiter (mg/l) Limité permise de concentra tion du produit dans l'eau (mg/l)
Simazine 0,120 0,004
Styrene 0,150 0,000 5
1,1,2,2-tétrachloroethane 0,081 0,001
Tétrachloroéthène 0,081 0,001
Toluene 0,078 0,001
2,4,5-TP (Silvex) 0,270 0,001 6
Acide tribromoacetique 0,042 0,001
1,2,4-trichlorobenzène 0,160 0,000 5
1,1,1-trichloroethane 0,084 0,004 6
1,1,2-trichloroethane 0,150 0,000 5
Trichloréthylène 0,180 0,001 0
Trihalogénoméhanes (incluant)
Chloroforme (chimique auxiliaire)
Bromoforme	0,300 0,015
Bromodichlorométhane
Chlorodibromométhane
Xylènes (total)	0,070 0,001

Assistance client 1 800 442-9991

2000 North M63

Benton Harbor, MI 49022
