CRSW2535SB - Réfrigérateur Crosley - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur américain (côte à côte)
Marque	Crosley
Modèle	CRSW2535SB

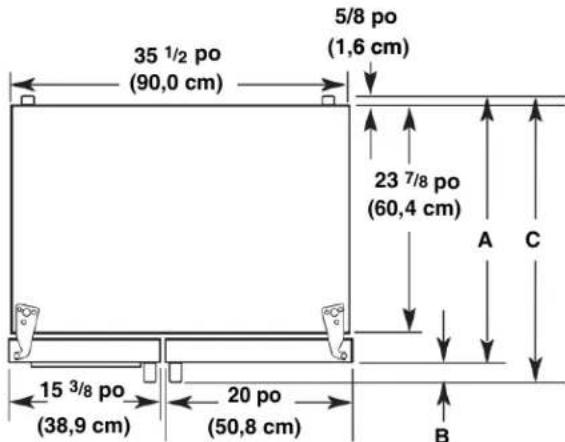

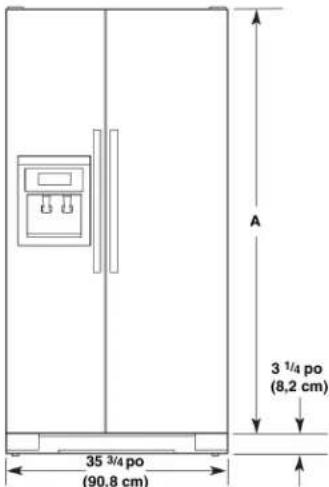

Hauteur	167 cm (69 po)
Largeur	91,4 cm (36 po)
Profondeur (hors poignées)	69,9 cm (27 1/2 po)
Poids	Environ 150 kg
Alimentation électrique	115 V ~ 60 Hz, 15 A (circuit dédié recommandé)
Raccordement eau	Nécessaire pour machine à glaçons et distributeur d'eau (pression 30-120 psi)
Capacité totale nette	Environ 700 L (estimation)
Distributeur d'eau	Oui, avec filtre à eau intégré
Machine à glaçons	Automatique, production jusqu'à 2-3 kg/24h
Éclairage intérieur	LED (certaines ampoules remplaçables)
Dégivrage	Automatique (No Frost)
Commandes de température	Réfrigérateur et congélateur séparés, tiroir convertible (viande/légumes)
Bac à légumes	Avec contrôle d'humidité (Low/High)
Filtre à air	Oui (remplacement tous les 6 mois, pièce W10311524)
Conservateur de produits frais	Oui (absorbe l'éthylène, remplacement tous les 6 mois)
Double évaporateur	Oui (sur certains modèles, améliore l'humidité)
Nettoyage	Chiffon doux et détergent doux, ne pas utiliser de produits abrasifs
Réfrigérant	R600a (inflammable)
Filtre à eau	EDR1RXD1/EDR1RXD1B (capacité 200 gallons)
Sécurité	Arrêt automatique de la machine à glaçons, verrouillage des commandes
Accessoires inclus	Poignées, filtre à air, sachets conservateurs

FOIRE AUX QUESTIONS - CRSW2535SB Crosley

Comment installer la machine à glaçons ?

La machine à glaçons doit être raccordée à une arrivée d'eau froide (pression 30-120 psi). Suivez les instructions de la notice pour connecter le tuyau d'eau en cuivre ou polyéthylène réticulé. Après connexion, purgez le circuit d'eau pendant 3 gallons avant utilisation.

Comment changer le filtre à eau ?

Localisez le filtre à eau (généralement dans le coin supérieur droit du réfrigérateur ou dans la grille de base). Retirez l'ancien filtre, insérez le nouveau avec la flèche vers le haut, puis fermez le couvercle. Réinitialisez le témoin de filtre en appuyant sur le bouton Filter 3 secondes (selon modèle).

Que faire si le distributeur d'eau ne fonctionne pas ?

Vérifiez que le réfrigérateur est bien raccordé à l'eau et que le robinet d'arrêt est ouvert. Purgez l'air du circuit en appuyant sur la plaque du distributeur par cycles de 5 secondes jusqu'à écoulement régulier. Si le débit est faible, remplacez le filtre à eau.

Comment régler la température du réfrigérateur ?

Utilisez les commandes de température situées dans le compartiment réfrigérateur. Attendez 24 heures entre les réglages. La température idéale est de 1-4 °C pour le réfrigérateur et -18 °C pour le congélateur.

Les portes du réfrigérateur sont mal alignées, que faire ?

Vérifiez d'abord que l'appareil est de niveau en ajustant les pieds de nivellement avant. Si les portes restent désalignées, utilisez la vis d'alignement sur la charnière inférieure de la porte du réfrigérateur (tournez à droite pour monter, à gauche pour descendre).

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil. Retirez tous les aliments et pièces amovibles. Lavez les surfaces internes avec une éponge douce et de l'eau tiède savonneuse. Rincez et séchez. N'utilisez pas de nettoyants abrasifs ou de javel.

Pourquoi de l'eau s'accumule au fond du réfrigérateur ?

Cela peut être dû à un trou d'évacuation obstrué. Nettoyez le trou d'évacuation avec une petite brosse. Vérifiez aussi que les aliments ne bloquent pas la circulation d'air.

Comment remplacer l'ampoule d'éclairage ?

Débranchez l'appareil. Retirez le protège-ampoule en le faisant glisser. Si l'ampoule est à incandescence, remplacez par une ampoule de 40 W max. Si c'est une LED, commandez l'ampoule de rechange spécifique (W10574850A pour 2,0 W ou W10565137A pour 3,6 W).

Le réfrigérateur fait un bruit anormal, est-ce grave ?

Certains bruits sont normaux : gargouillis (fluide frigorigène), clics (compresseur), bourdonnement (ventilateur). Si le bruit est fort ou continu, vérifiez que l'appareil est de niveau et qu'il ne touche pas les meubles. Contactez le service si persiste.

Comment retirer les portes pour faciliter le déménagement ?

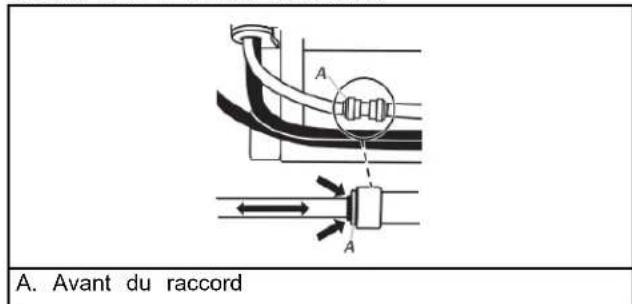

Débranchez l'appareil. Retirez la grille de base, débranchez les tuyaux d'eau et les câbles du distributeur. Avec deux personnes, dévissez les charnières supérieures et soulevez les portes verticalement. Conservez les vis. Suivez la notice pour le réassemblage.

MODE D'EMPLOI CRSW2535SB Crosley

Sécurité du réfrigérateur 28

ENTRETIEN ET RÉPARATION 29

Nettoyage 29

Lampes 30

Tabletes du condenseur (le nombre varie selon le

modèle) 31

Précautions à prendre avant les vacances ou le

Déménagement 32

INSTRUCTIONS D'INSTALLATION 32

Déballage du réfrigérateur 32

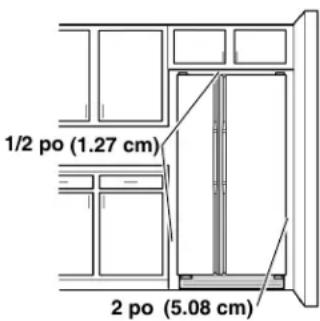

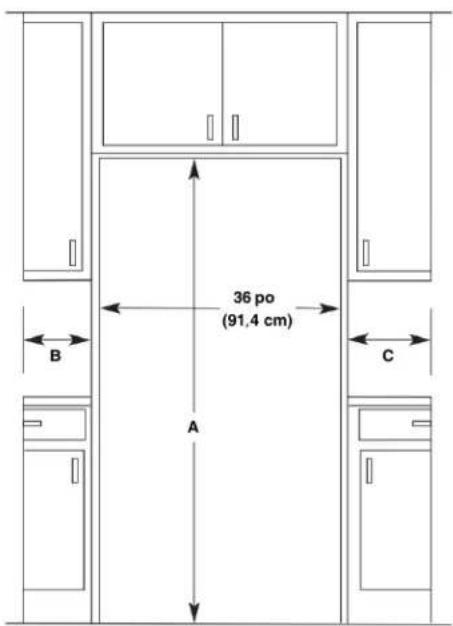

Exigences d'emplacement 33

Spécifications électriques 35

Spécifications de l'alimentation en eau 36

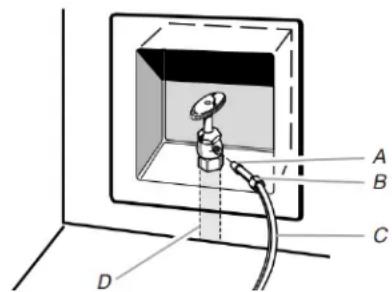

Raccordement à la canalisation d'eau 36

Terminer l'installation 38

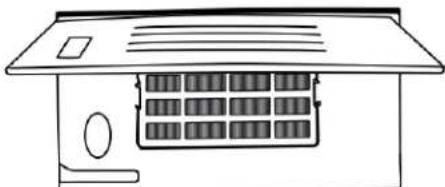

Installer le filtre à air (sur certains modèles)

Installation du conservateur de produits frais (sur certains

modles) 39

13 CARACTERISTIQUES DU RÉFRIGÉRATEUR 40

Commande de température dans le tiroir convertible (sur

certains modules) 40

Commande d'humidité dans le bac à légumes (sur certains)

modles) 40

Évaporateur double (sur certains modèles) 41

Distributeurs d'eau et de glaçons 41

Machine à glaçons et bac d'entreposage 41

Système de filtration de l'eau 43

RETRAIT DE LA PORTE ET AJUSTEMENT DU NIVEAU,

STYLE 1 45

Instructions pour la porte 45

Installation et retrait des poignées de la porte 45

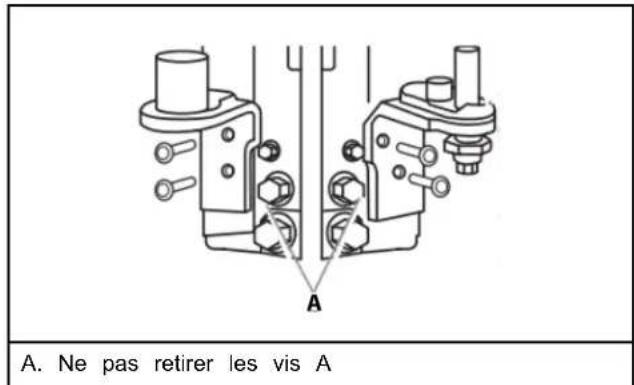

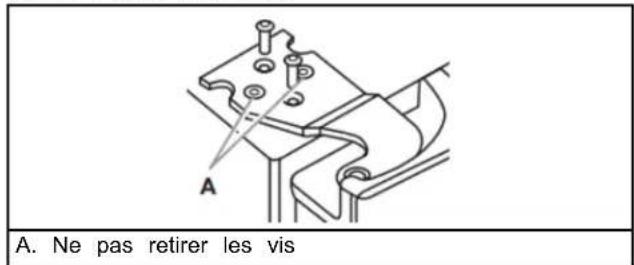

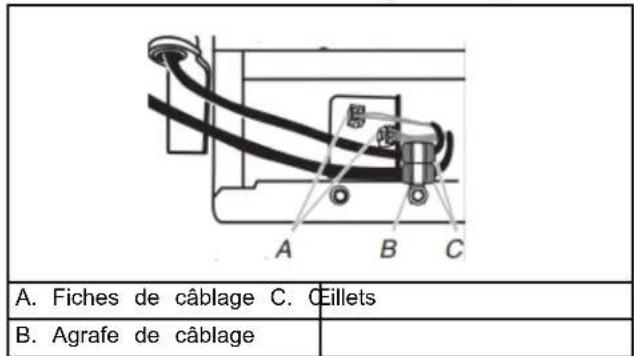

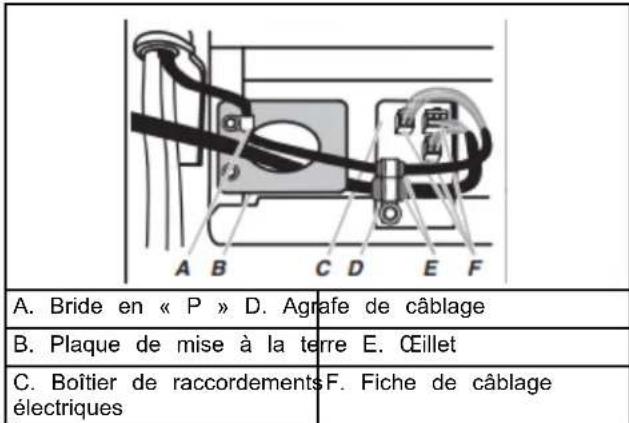

Démontage des portes et charnières 46

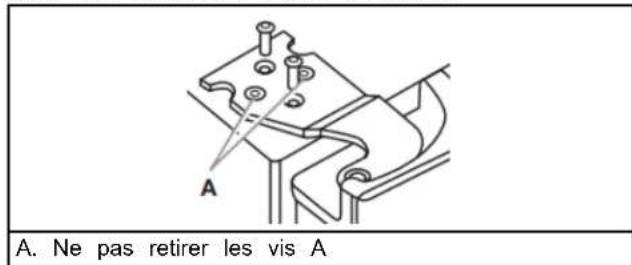

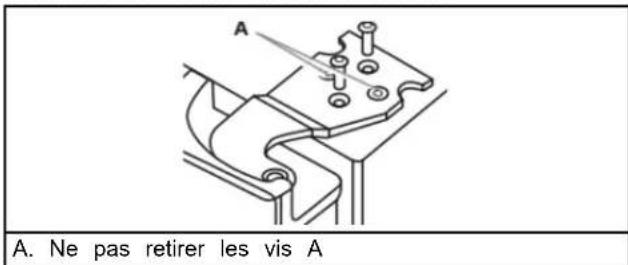

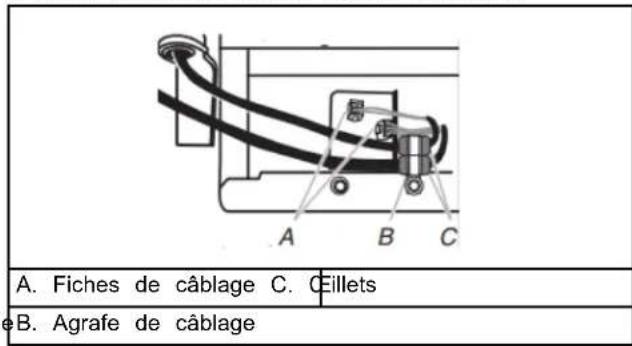

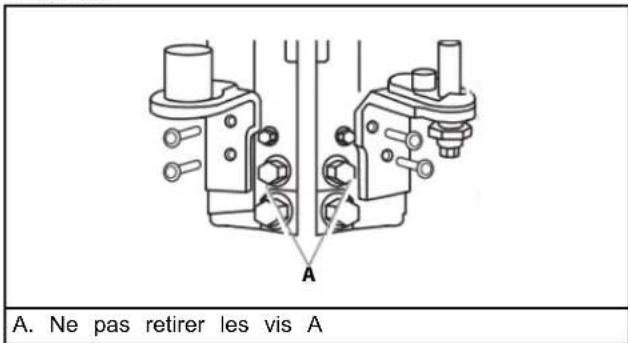

Réinstallation des portes et charnières 48

Fermeture et alignement des portes 49

RETRAIT DE LA PORTE ET AJUSTEMENT DU Niveau,

STYLE 2 50

Instructions pour la porte 50

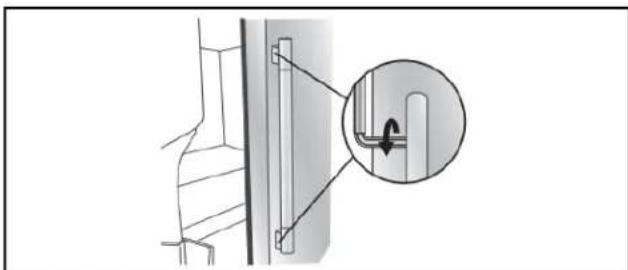

Installation et retrait des poignées de la porte 50

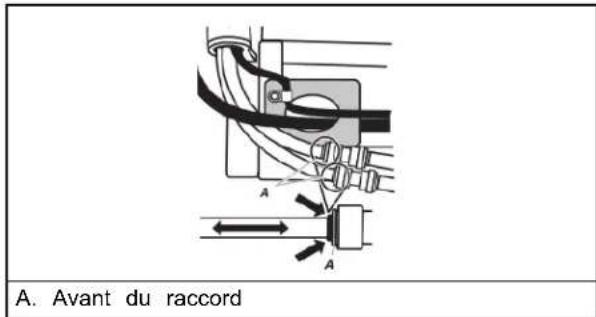

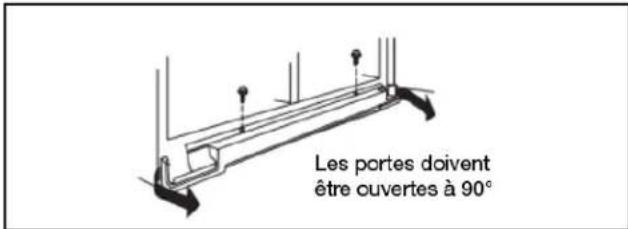

Démontage des portes et charnières 51

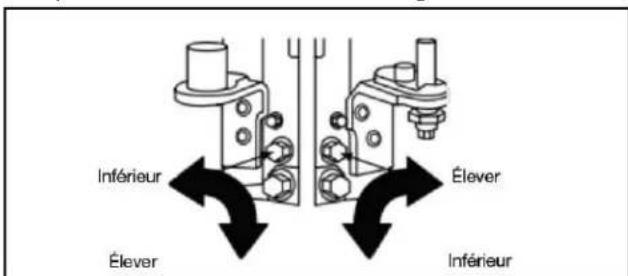

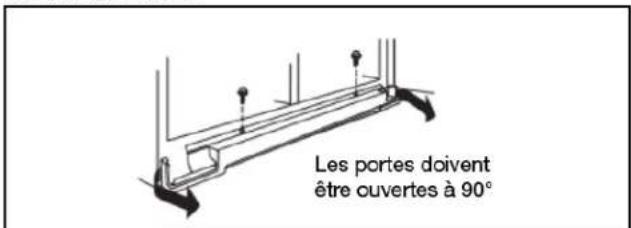

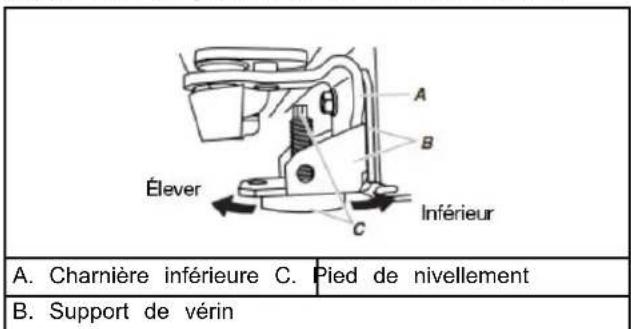

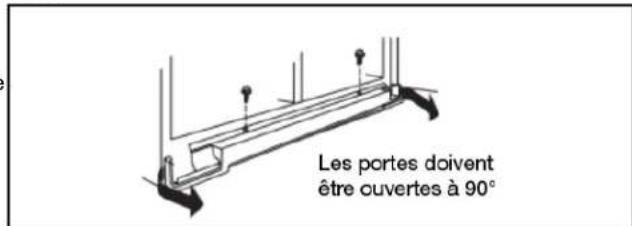

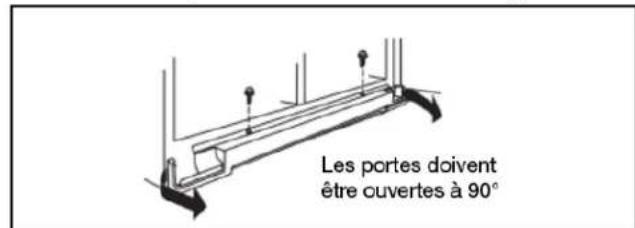

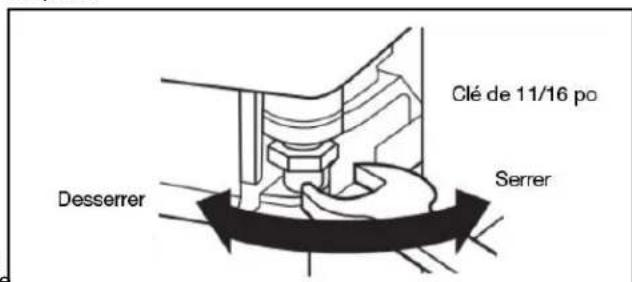

Fermeture, mise à niveau et alignement des portes 53

FICHE DE DONNÉES DE PERFORMANCE 54

Fiche de données de performance. 54

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves. Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ». Ces mots signifient :

Averagement

Risque possible de décès ou de blessure grave si vous suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Instructions importantes de sécurité

AVERTISSEMENT: Afin de réduire le risque d'incendie, de décharge électrique ou de blessures corporelles lors de l'utilisation de cet appareil, observer certaines précautions fondamentales, notamment :

• Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil. Cet appareil ne convient pas à une utilisation par des personnes (y compris des enfants) à capacités physiques, sensorielles ou mentales réduites, ou possédant un manque d'expérience et de connaissances, à moins qu'elles ne soient placées sous supervision ou qu'elles aient reçu des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité. Ne pas utiliser de rallonge. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de réparation ou toute autre personne qualifiée afin d'éviter tout danger.
• Brancher sur une alimentation en eau potable uniquement. Cet appareil est destiné à un usage domestique et à autres usages similaires comme : coins cuisine réservés au personnel des boutiques, des bureaux et d'autres environnements professionnels ; maisons d'hôtes, ainsi que par les clients d'hôtel, de motels et d'autres installations d'hébergement ; gîtes touristiques ; et banquets et autres utilisations non commerciales similaires.
• Ne pas entreposer de substances explosives comme des aérosols avec agent propulseur inflammable dans cet appareil.

Ne pas utiliser de pièces de remplacement qui n'ont pas été recommandées par le fabricant (c.-à-d., pièces fabriquées à la maison à l'aide d'une imprimante 3D). Garder les évêts à l'intérieur de l'enceinte de l'appareil ou de la structure encastrée exemple d'obstacles. Ne pas utiliser des appareils mécaniques ou autres moyens pour accélérer le processus de dégivrage, autre que ceux recommendés par le fabricant. Ne pas endommager le circuit réfrigérant. Ne pas utiliser des appareils électriques à l'intérieur des compartiments d'aliments de l'appareil, à moins qu'ils soient de type recommendé par le fabricant. L'ensemble de machine à glaçons peut être ajouté à certains modèles. Consulter la plaque signalétique située à l'intérieur du compartiment pour les alimentations de l'appareil pour obtenir les informations concernant le modèle d'ensemble de machine à glaçons. L'installation de la canalisation d'eau et de la machine à glaçons doit être effectuée par un technicien de service qualifié. Consulter les instructions d'installation fournies avec l'ensemble de machine à glaçons pour tous les détails.

Mise au rebut du vieux réfrigérateur

AVERTISSEMENT : Un enfant peut rester piégé. Avant de votre vieux réfrigerateur ou congélateur :

Enlever les portes. Laisser les tablettes en place de sorte que les enfants ne pussent pas y pénétrer facilement.

Risque de suffoquer

Enlever les portes ou le couvercle de votre vieux app. Le non-respect de cette instruction peut causer un c ou des lésions cérébrales.

IMPORTANT : Le risque qu'un enfant puisse se retrouver coincé et endommager la pellicule de protection de l'acier et suffoquer n'est pas chose du passé. Les réfrigerateurs jetés inoxydable. Les essuit-tout peuvent érafler et ternir le revêtement abandonnés restent dangereux, même s'ils ne restent à l'extérieur transparent de la porte peinte. Afin d'éviter tout dommage que pour « quelques jours seulement » Si l'ancien réfrigerateur ventuel, n'utiliser que des chiffons propres pour polir et essuyer doit être mis au rebut, suivantes suivantes afin la porte.

Informations importantes à connaître pour l'élimination du liquide réfrigérant :

Jeter le réfrigérateur conformément aux règlements fédéraux et locaux. Les liquides réfrigérants doivent être évacués par un technicien en réfrigération accrédité EPA, conformément aux procédures établies.

Risque d'explosion

Risque d'incendie ou d'explosion.

Fluide frigorigène inflammable utilisée.

Ne pas utiliser d'appareils mécaniques pour dégivrer le réfrigérateur.

Ne pas perforer la tubulure de réfrigération.

Les sections de réfrigération et de congélation se dégivrent automatiquement. Toutefois, nettoyer les deux compartments environ une fois par mois afin d'éviter une accumulation d'odeurs. Essuyer les renversements immédiatement.

IMPORTANT : Comme l'air circule entre les deux sections, toutes odeurs formées dans une section seront transférées à l'autre. Les deux sections doivent être nettoyées avec soin pour éliminer les odeurs. Pour éviter le transfert d'odeurs et l'assèchement des aliments, envelopper ou recouvrir hermétiquement les aliments.

REMARQUE: Ne pas utiliser de nettoyants puissants ou abrasifs tels que les nettoyants à vitre en atomiseurs, nettoyants à recycler, liquides inflammables, cires nettoyantes, détergents concentrés, agents de blanchiment ou nettoyants contenant du pétrole sur les pièces en plastique, les garnitures intérieures et garnitures de portes ou sur les joints de portes. Ne pas utiliser d'essuie-tout, de tampons à recycler ou un autre outil de nettoyage abrasif. Les modèles en acier inoxydable sont munis d'une pellicule. Ne pas utiliser de nettoyants réguliers pour acier inoxydable. Ne pas utiliser de nettoyant ou de poli pour acier inoxydable, seulement de l'eau tiède et savonneuse et un chiffon doux en microfibre pou

mèditer d'endommager la pellicule de protection de l'acier inoxydable. Les essui-tout peuvent érafler et ternir le revêtement àri transparent de la porte peinte. Afin d'éviter tout dommage éventuel, n'utiliser que des chiffons propres pour polir et essuyer la porte.

1. Débrancher le réfrigérateur ou déconnecter la source de courant électrique.
2. Laver à la main, rincer et sécher les pièces amovibles et les surfaces internes soigneusement. Utiliser une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède.
3. Laver les surfaces extérieures en acier inoxydable et surfaces extérieures peintes avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède.

Risque d'explosion

Risque d'incendie ou d'explosion causé par la perforation de la tubulure de réfrigération ; suivre avec attention les instructions de manipulation. Fluide frigorigène inflammable utilisé.

1. Le condensateur n'a pas besoin d'être nettoyé souvent dans des conditions de fonctionnement domestique normales. Si l'environnement est particulièrement gras, poussiéreux ou s'il y a des animaux domestiques dans la maison, le condensateur devrait être nettoyé tous les 2 à 3 mois pour assurer une efficacité maximum.

Si on doit nettoyer le condensateur :

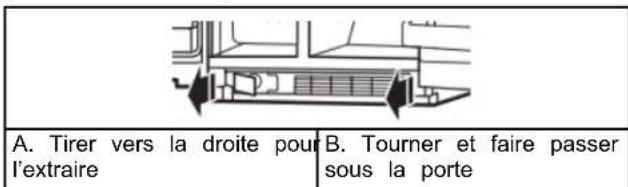

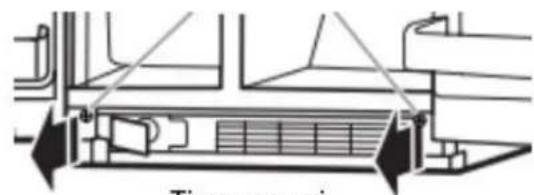

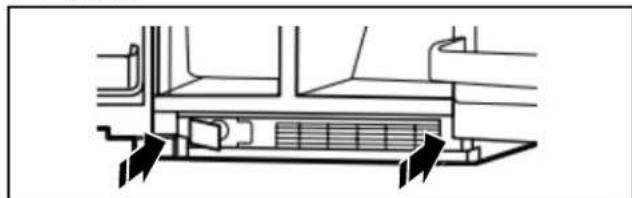

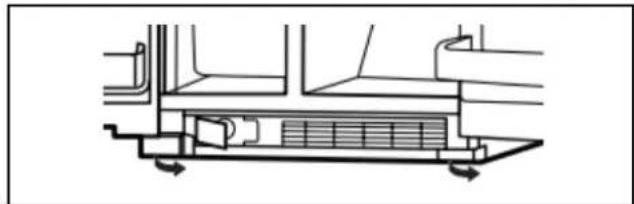

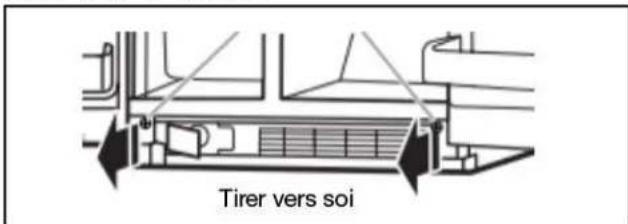

Retirer la grille de la base. Voir la section « Enlever la porte », soit dans le manuel d'utilisation, soit sur la feuille d'instructions fournie séparément avec le réfrigérateur. Utiliser un aspirateur à brosse douce pour nettoyer la grille, les endroits ouverts derrière la grille et la surface à l'avant du condensateur. - Remettre la grille de la base après avoir terminé.

1. Brancher le réfrigérateur ou reconnecter la source de courant électrique.

Lampes

1. Toutes les ampoules ne conviennent pas à votre réfrigérateur.
2. S'assurer de replacer l'ampoule par une ampoule de taille, de forme et de puissance semblables.

IMPORTANT : Les ampoules des compartments de réfrigeration Retrait du protège-ampoule : et de congélation de votre nouveau réfrigerateur pourrait utiliser la technologie DEL. Sur certains modèles, les ampoules à DEL a glisser le protège-ampoule vers l'arrière du réfrigerateur réfrigerateur, du congélateur, de la tour de circulation et du pour le libérer du logement de la lampe.

Les distributeurs ne peuvent pas être remplacés par le propriétaire. Les lampes ne s'allument pas lorsqu'on ouvre la porte du réfrigerateur ou du congélateur, composez les numéros fournis pour assistance ou dépannage. Aux États-Unis, composez le 1 866 698-2538. Au Canada, composez le 1 800 807-6777.

Styles des lampes :

Les lampes du distributeur sont des DEL qui ne peuvent pas etre remplacées.

Les lampes de l'intérieur varient selon le modèle.

• Certains modèles sont dotés de mini DEL qui ne peuvent être remplacées.
• Certains modèles sont dotés d'ampoules DEL de dimensions Si l'ampoule grillée est une ampoule à incandescence, complètes qui peuvent être remplacées. Pour commander des replacer par une ampoule à incandescence standard de ampoules à DEL de remplacement de 2,0 W, utiliser le numéro de piece W10574850A, et pour les ampoules de 3,6 W, utiliser (40 W maximum). Si l'ampoule grillée est une ampoule à incandescence, des replacer par une ampoule à incandescence standard de numéro de grosseur, de forme et de puissance semblables utilisé (40 W maximum).

le numéro de pièce W10565137A, ou composer le 1 866 698-2538 (E.-U.) ou le 1 800 807-6777 (Canada).

2,0 W 3,6 W

1. Brancher le réfrigérateur ou reconnecter la source de courant électrique.

Dlampes supérieures - compartiment de réfrigération

Retrait du protège-ampoule : glisser. Fait glisser le protège-ampoule vers l'arrière du réfrigérateur, pour le libérer du logement de la lampe.

Ampoule de rechange :

Si l'ampoule grillée est une ampoule DEL de dimensions pas complètes, remplacer en commandant une ampoule DEL de 2,0 W.

Réinstallation du protège-ampoule :

Aligner le protège-ampoule sur les rainures de la partie inférieure du logement de la lampe, et le faire glisser en avant jusqu'à ce qu'il s'emboîte.

REMARQUE: Certaines ampoules DEL de rechange ne sont pas recommandées pour des environnements humides/mouillés. Les compartiments de réfrigération et de congélation sont considérés comme des environnements humides/mouillés. Si on utilise une marque d'ampoules DEL différente de celle recommandée (ampoules de marque Whirlpool), suivez toutes les instructions de l'emballage des ampoules DEL de rechange avant de procéder à l'installation.

Lampes inférieures - compartiment de réfrigeration

Retrait du protège-ampoule :

Faire glisser le protège-ampoule sur la droite pour libérer l'extrémité gauche des rainures murales, et dégager ensuite l'extrémité droite de ses rainures murales.

• Certains modèles sont dotés d'ampoules incandescentes intérieures de 40 W qui peuvent être remplacées.

REMARQUE : Toutes les ampoules de rechange ne conviennent pas à votre réfrigérateur. Ne pas utiliser d'ampoule à incandescence de plus de 40 W.

Changement de l'ampoule :

1. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Retirer le protège-ampoule, comme décrit dans les sections suivantes.

REMARQUE: Pour nettoyer le protège-ampoule, le laver à l'eau tiède et savonneuse. Avant de réinstaller le protège-ampoule, le rincer et le sécher soigneusement.

1. Remplacer l'ampoule grillée comme décrit dans les sections suivantes.
2. Reinstaller le protège-ampoule, comme décrit dans les sections suivantes.

Ampoule de rechange :

Si l'ampoule grillée est une ampoule DEL de dimensions complètes, remplacer en commandant une ampoule DEL de 3.6 W. Si l'ampoule grillée est une ampoule à incandescence, remplacer par une ampoule à incandescence standard de grosseur, de forme et de puissance semblables (40 W maximum).

Réinstallation du protège-ampoule :

Insérer l'extrémité droite du protège-ampoule dans les rainures. Si l'ampoule grillée est une ampoule DEL de dimensions murales, et emboiter ensuite l'extrémité gauche dans ses rainures. Complètes, remplacer en commandant une ampoule murales. DEL de 3,6 W.

Retrait du protège-ampoule :

Presser doucement l'avant et l'extrémité inférieure arrière du protège-ampoule pour libérer les languettes des rainures murales, et tirer le protège-ampoule vers l'avant.

Ampoule de rechange :

Si l'ampoule grillée est une ampoule DEL de dimensions complètes, remplacer en commandant une ampoule DEL de 3.6 W. Si l'ampoule grillée est une ampoule à incandescence, remplacer par une ampoule à incandescence standard de grosseur, de forme et de puissance semblables (40 W maximum).

Réinstallation du protège-ampoule :

Aligner le protège-ampoule dans sa position correcte, et emboiter les languettes dans les rainures murales.

Lampes inférieures - compartiment de congélation

Retrait du protège-ampoule :

Faire glisser le protège-ampoule sur la gauche pour libérer l'extrémité droite des rainures murales, et dégager ensuite l'extrémité gauche de ses rainures murales.

Ampoule de rechange :

Si l'ampoule grillée est une ampoule DEL de dimensions rés comptées, remplacer en commandant une ampoule DEL de 3.6 W. Si l'ampoule grillée est une ampoule à incandescence, remplacer par une ampoule à incandescence standard de grosseur, de forme et de puissance semblables (40 W maximum).

Réinstallation du protège-ampoule :

Insérer l'extrémité gauche du protège-ampoule dans les rainures murales, et emboîter ensuite l'extrémité droit dans ses rainures murales.

Pour enlever et réinstaller la tablette du bas :

1. Soulever l'avant et l'arrière de la tablette, puis la retirer de la caisse. S'assurer de ne pas enlever les tiges de retenue.
2. Réinstaller la tablette en alignant les tiges sur les nervures de la caisse. Appliquer une légère pression sur la tablette pour fixer les tiges sur les nervures de la caisse.

Pour enlever et réinstaller les tablettes intermédiaire et supérieure :

1. Pousser à la main la tablette du bas vers le haut pour la dégager de la tige de maintien. Tirer la tablette pour la dégager de la tige arrêté. Retirer de la caisse.
2. Reinstaller la tablette :
3. Remetre les tiges en place dans les trous. Appuyer sur les tiges pour qu'elles s'enclenchent dans les trous.
4. Repérer les garnitures avant et arrière de la tablette.

• Placer la garniture arrière sur la tige arrièr (Maintenir l'avant soulevé tout en poussant.)
• Abaisser l'avant de la tablette jusqu'à ce que la garniture avant soit sur la tige et appuyer sur la tablette pour que la tige s'enclenche dans la garniture avant.

REMARQUE : S'assurer que les deux côtés de la tablette sont correctement positionnés dans les trous du support et que la tablette est fixée.

Si vous choisissez de laisser le réfrigérateur en marche pendant votre absence :

1. Consommer toutes les denrées périsibles et congeler les autres articles.
2. Si le réfrigerateur comporte une machine à glaçons automatique et qu'il est raccordé à la source d'approvisionnement en eau du domicile, fermer la source d'approvisionnement en eau du réfrigerateur. Des dommages matériels peuvent subvenir si l'alimentation en eau n'est pas coupée.

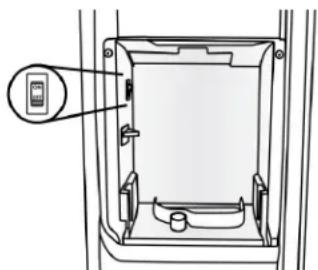

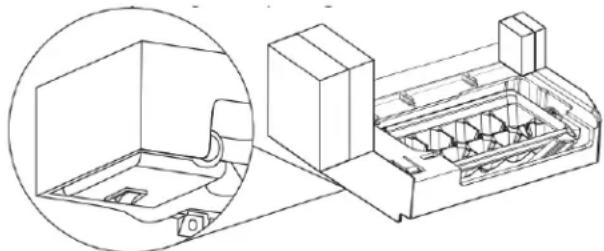

3. Si la machine à glaçons est automatique, éteindre la machine à glaçons.

REMARQUE: Selon le modèle, soulever le bras de commande métallique à la position Off (arrêt) (position élevée), ou placer le commutateur sur Off (arrêt).

1. Vider le bac à glaçons.

Si vous choisissez d'arrêter le réfrigerateur avant votre absence :

1. Enlever tous les aliments du réfrigerateur.
2. Si le réfrigerateur est équipé d'une machine à glaçons automatique :

■ Fermer l'approvisionnement en eau de la machine à glaçons au moins un jour à l'avance. Lorsque la dernière quantité de glaçons est déposée, soulever le bras de commande métallique à la position D (haut) ou déplacer le commutateur au réglage Off (arrêt)

1. Selon le modèle, tourner la commande du réfrigerateur à Op (arrêt) ou désactiver le refroidissement. Voir la section « Description des commandes » du guide de démarrage rapide.
2. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.
3. Bien nettoyer, essuyer et sécher.
4. À l'aide d'un ruban adhésif, placer des blocs de caoutchouc ou de bois dans la partie supérieure de chaque porte de façon qu'elles soient suffisamment ouvertes pour permettre à l'air d'entrer et d'éviter l'accumulation d'odeur ou de moisissure.

Déménagement

En cas de déménagement et de déplacement du réfrigérateur dans une nouvelle habitation, suivez ces étapes pour préparer le déménagement.

1. Si le réfrigerateur est équipé d'une machine à glaçons automatique : ■ Fermer l'approvisionnement en eau de la machine à glaçons au moins un jour à l'avance.
2. Débrancher la canalisation d'eau de l'arrière du réfrigerateur. Lorsque la dernière quantité de glaçons est déposée, soulever le bras de commande métallique à la position (haute) ou déplacer le commutateur au réglage Off (ar
3. Retirer tous les aliments du réfrigerateur et placer tous les aliments congelés dans de la neige carbonique.
4. Vider le bac à glaçons.
5. Selon le modèle, tourner la commande du réfrigerateur à Off (arrêt) ou désactiver le refroidissement. Voir la section « Description des commandes » du guide de démarrage rapide.
6. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
7. Bien nettoyer, essuyer et sécher.
8. Retirer toutes les pièces amovibles, bien les envelopper et les attacher ensemble avec du ruban adhésif pour qu'elles ne bougent et ne s'entrechoquent pas durant le déménagement.

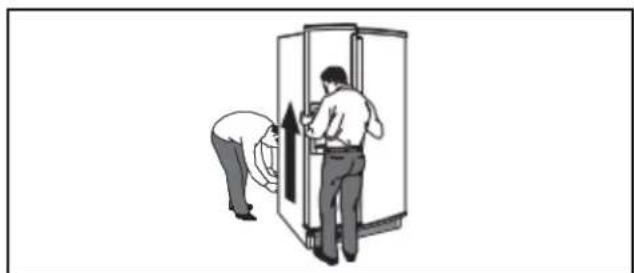

9. Selon le modèle, soulever le devant du réfrigerateur pour qu'il roule plus facilement ou visser les pieds de nivellement pour qu'ils n'égratignent pas le plancher. Voir les sections « Ajustement des portes » ou « Retrait, ajustement de l'aplomb et alignement des portes » du guide de caractéristiques en ligne.
10. Fermer les portes à l'aide de ruban adhésif et fixer le cordon d'alimentation à la partie arrière du réfrigerateur. Une fois arrivé à votre nouveau domicile, remettez tout en place et consultez les instructions d'installation pour des instructions sur la préparation de l'appareil. Aussi, si le réfrigerateur compte une machine à glaçons automatique, ne pas oublier de rebrancher l'approvisionnement en eau au réfrigerateur.

Avertissement

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

Retrait des matériaux d'emballage

Éliminer/recycler tous les matériaux d'emballage. Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces produits peuvent endommager la surface du réfrigerateur. Pour plus de renseignements, voir la section « Sécurité du réfrigerateur ».

Laou du déplacement du réfrigérateur :

Ce réfrigerateur est lourd. Lors du déplacement de ce réfrigerateur pour un nettoyage ou un entretien, veiller à recouvrir le plancher d'un carton ou panneau de fibre dur pour éviter de l'endommager. Toujours tirer le réfrigerateur tout droit lors du déplacement. Ne pas incliner le réfrigerateur d'un côté ou de l'autre ni le « faire marcher » en essayant de le déplacer, car jourrait être endommagé.

Important:

Pour les modèles de la profondeur des comptoirs, utiliser une clé à douille de 1/2 po pour retirer les cales (on recommande l'utilisation d'une rallonge pour clé à douille). - Les quatre roulettes doivent toucher le plancher pour supporter et stabiliser le poids total du réfrigerateur.

Nettoyage avant utilisation

Après avoir enlevé tous les matériaux d'emballage, nettoyer l'intérieur du réfrigerateur avant de l'utiliser. Voir la section « Nettoyage » de ce manuel.

Informations importantes à propos des tablettes et des couvercles en verre :

Ne pas nettoyer les tablettes ou les couvercles de verre avec de l'eau tiède lorsqu'ils sont froids. Les tablettes et couvercles peuvent se briser s'ils sont exposés à un changement de températures ou impact soudain, tel qu'une chute. Le verre trempé est conçu pour se briser en de multiples petits morceaux de la taille de gravillons. Ceci est normal. Les tablettes en verre et les couvercles sont lourds. Employer les deux mains lorsqu'on les retire afin d'éviter de les faire tomber.

Risque d'explosion

Garder les matières et les vapeurs inflammables, telles que l'essence, à l'écart de l'appareil.

Utiliser un produit de nettoyage ininflammable.

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

Important :

• Ce réfrigerateur est conçu pour un usage domestique, à l'intérieur uniquement.
• Observer les dispositions de tous les codes et règlements en vigueur. Installateur : Laisser le manuel d'utilisation au propriétaire. ■ Propriétaire : Conserver les instructions d'installation pour la consultation ultérieure et pour l'utilisation par l'inspecteur local des installations électriques. Garder la pièce de carton ou de contreplaqué d'expédition sous le réfrigérateur jusqu'à son installation à l'emplacement de service. Observer les spécifications et dimensions d'installation. Retirer toute moulure ou tout panneau décoratif des meubles de cuisine qui entraveraient l'accès au réfrigérateur lors d'une intervention de réparation.
• Communiquer avec un électricien qualifié.

Pour une installation côté à côté standard :

Pour obtenir une aération appropriée pour le réfrigerateur, laisser un espace de 1/2 po (1,27 cm) de chaque côté et au sommet. Laisser un espace de 2 po (5,08 cm) derrière le réfrigerateur. Si réfrigerateur compte une machine à glaçons, s'assurer qu'un espace additionnel est prévu à l'arrière pour permettre les raccordements des conduits d'eau. Si on souhaite installer le réfrigerateur près d'un mur fixe, laisser un minimum de 2 po (5,08 cm) de chaque côté (selon le modèle) pour permettre aux portes de s'ouvrir sans obstruction.

Remarques :

• Ce réfrigerateur est conçu pour être utilisé dans un endroit où la température est comprise entre un minimum de 55°F (13^) et un maximum de 110°F (43^). La plage de température ambiant ideale pour un rendement optimal est comprise entre 60°F (15^) et 90°F (32^). Respecter cette plage de température permet aussi de réduire la consommation d'électricité et d'optimiser l'efficacité du refroidissement. Il est recommandé de ne pas installer le réfrigerateur près d'une source de chaleur comme un four ou un radiateur. La largeur de la cavité d'encastrement doit être d'au moins 36 po (91,44 cm) pour l'installation du produit. Cependant, si le produit est placé contre une paroi avec prolongement et si on ne peut pouvoir retirer les pôles à croustiller, il convient d'élargir la cavité de 18 po (45,72~cm). On recommande donc une cavité d'encastrement d'une largeur totale de 54 po (137,16 cm).

Pour une installation côté à côté à profondeur de comptoir :

Le réfrigerateur peut être installé dans un encastrement, à l'extrémité des armoires ou en position autonome. Si vous installez le réfrigerateur pour qu'il soit en affreument avec les armoires inférieures, il faut enlever toutes les moulures et plinthes de l'arrière de l'ouverture d'encastrement. Laisser un espace de 1 po (2,54 cm) derrière le réfrigerateur. L'emplacement doit permettre l'ouverture complète des portes. Voir la section « Dimensions du produit ». Ce réfrigerateur est conçu pour être utilisé dans un endroit où la température est comprise entre un minimum de 55°F (13 °C) et un maximum de 110°F (43 °C). La plage de température ambiant ideale pour un rendement optimal est comprise entre 60°F (15 °C) et 90°F (32 °C). Respecter cette plage de température permet aussi de réduire la consommation d'électricité et d'optimiser l'efficacité du refroidissement. Il est recommandé de ne pas installer le réfrigerateur près d'une source de chaleur comme un four ou Si une radiateur. Le plancher doit supporter le poids du réfrigerateur (plus de 600 lb [272 kg]) et de son contenu.

Outils requis :

Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Perceuse sans fil Tourne-écrou et foret de 1/4 po Tournevis à tête plate Deux clés à molette

Clé à molette de 5/16 po Clés à fourche de 7/16 po et 1/2 po Clés à douille de 3/8 po et 1/2 po

Dimensions du produit - vue latérale

Votre marchand de réfrigerateurs propose une trousse avec un robinet d’arrêt à étrier de 1/4 po (6,35 mm), un raccord et un tube en cuivre. L’utilisateur peut aussi acheter une canalisation de cuivre de 1/4 po (6,35 mm) avec robinet d’arrêt et un raccord à compression de 1/4 po (6,35 mm). Selon les connexions de la canalisation d’eau, on peut aussi avoir besoin d’un écrou de 1/4 po (6,35 mm) et d’une virole de 1/4 po (6,35 mm).

Dimensions du produit - vue de dessus

Style deporte	Profondeur A	Profondeur B	Profondeur C
Plate	27 1/2po(69,9cm)	2 5/8po(6,7cm)maximum*	30 po(76,2cm)maximum*
Incurvée	28 5/8po(72,7cm)	2 5/8po(6,7cm)	31 1/8po(79,1cm)

• Les dimensions peuvent varier en fonction du type de poignée de porte. La profondeur pour l'utilisation de la poignée la plus profonde est indiquée.

Dimensions du produit - vue avant

Taille du modele Hauteur A
69 po 65	3/4po (167,0 cm)
72 po 68	1/8po (173,0 cm)

• Les dimensions de hauteur sont illustrées avec les pieds de nivellement déployés à la hauteur minimale de 1/4 po (6,35 mm) sous le réfrigerateur. REMARQUE : Lorsque les pieds de nivellement sont totalement déployés de 1 po (25 mm) au-dessous du réfrigerateur, ajouter 3/4 po (19 mm) à la hauteur totale. La longueur du cordon d'alimentation est de 4 (155,6 cm). La canalisation d'eau fixée à l'arrière du réfrigerateur mesure 78 po (198,1 cm) de long.

Taille du modele	Hauteur A Hauteur B Hauteur C
69 po 68	7/8po(174,9 cm)
72 po 71	1/4po(181,0 cm)

Dimensions de l'ouverture

Les dimensions de hauteur sont illustrées avec les pieds de nivellement déployés à la hauteur minimale de 1/4 po (6,35 mm) sous le réfrigerateur. REMARQUE : Lorsque les pieds de nivellement sont totalement déployés de 1 po (25 mm) au-dessous du réfrigerateur, ajouter 3/4 po (19 mm) à la hauteur totale. Dans l'illustration suivante, « A » représente la hauteur d'ouverture nécessaire pour des armoires ordinaires. Pour les portes d'armoires à recouvrement complet avec ensemble de garniture, ajouter 1/8 po (0,3 cm). Dans l'illustration suivante, « B » représente la distance nécessaire pour l'ouverture complète de la porte du congélateur et « C », la distance nécessaire pour l'ouverture complète de la porte du réfrigerateur.

Taille du modele etstyle de porte	Hauteur A	Largeur B	Largeur C
Plate de 69 po	69 po(175,3 cm)	13 5/8po(34,6 cm)maximum*	18 1/8po(46,0 cm)maximum*
Plate de 72 po	72 po(182,9 cm)	71 1/4po(181,0 cm)maximum*	18 1/8po(46,0 cm)maximum*
Incurvée de69 po	69 po(175,3 cm)	13 5/8po(34,6 cm)	18 3/8po(46,7 cm)
Incurvée de72 po	72 po(182,9 cm)	13 3/4po(34,9 cm)	18 3/8po(46,7 cm)

• Les dimensions peuvent varier en fonction du type de poignée de porte. La largeur pour utilisation de la poignée la plus large indiquée.

Dimensions pour l'ouverture des portes

L'emplacement d'installation doit permettre l'ouverture des portes à un angle minimal de. Dans l'illustration suivante, « A » représenté la distance nécessaire pour l'ouverture complète de la porte du congélateur et « B », la distance nécessaire pour l'ouverture complète de la porte du réfrigérateur.

Dimension	Portes plates	Portes incurvées
A	135/8po (34,6cm) maximum*	133/4po (34,9cm)
B	181/8po (46,0cm) maximum*	183/8po (46,7cm)
C	23/4po (7,0cm) maximum*	33/4po (9,5cm)
D 1/8po (0,3cm)	1	1/4po (3,2cm)

• Les dimensions peuvent varier en fonction du type de poignée de porte. La largeur pour l'utilisation de la poignée la plus large est indiquée.

Spécifications électriques

Ayant placé le réfrigerateur à son emplacement final, il est important de s'assurer d'avoir la connexion électrique appropriée.

Méthode recommandée de liaison à la terre Un circuit de 115 V CA à 60 Hz relié à la terre et protégé par fusible de 15 A ou 20 A est requis. Il est recommandé d'utiliser circuit distinct pour alimenter le réfrigerateur uniquement. Utiliser une prise de courant dont l'alimentation ne peut pas être interrompue par un interrupteur. Ne pas utiliser de rallonge. REMARQUE: Avant d'instruire, de nettoyer un quelconque élément, de remplacer une ampoule d'éclairage, désactiver le refroidissement ou placer la commande (du thermostat, réfrigerateur ou congelateur selon le modèle) à Off (arrêt). Déconnecter ensuite le réfrigerateur de la source de courant électrique. Une fois l'opération terminée, reconnecter le réfrigerateur à la source d'alimentation. Mettre en marche le refroidissement ou réinitialiser le réglage (commande du thermostat, du réfrigerateur ou du congelateur selon le modèle) au réglage désiré. Voir la section « Descriptions des commandes » du guide de démarrage rapide.

Raccordement à la canalisation d'eau

Rassembler les outils et pièces nécessaires avant d'entreprendre toutes les instructions avant de commencer l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous. Brancher sur une alimentation en courant notable

Outils requis :

Tournevis à tête plate

Tourne-écrou de 1/4 po

Clés plates de 7/16 po et ou deux clés à molette

foret de 1/4 po

Perceuse sans fil

REMARQUE : Voiture marchand de réfrigerateurs propose une trousse avec un robinet d’arrêt à étrier de 1/4 po (6,35 mm), un raccord et un tube en cuivre ou en polyéthylène réticulé. Avant d’en faire l’achat, s’assurer que le robinet d’arrêt étrier est conforme aux codes locaux de plomberie. Ne pas employer de robinet d’arrêt à étrier de 3/16 po (4,76 mm) ou d type à percer - ils réduisent le débit d’eau et s’obstruent plus facilement.

Important :

Toutes les installations doivent être conformes aux exigences des codes locaux de plomberie. Utiliser un tuyau en cuivre ou en polyéthylène réticulé et vérifier qu'il n'y a pas de fuite. Installer seulement des tuyaux en cuivre ou en polyéthylène réticulé là où les températures resteront au-dessus du point de congélation.

Pression d'eau

Une alimentation en eau froide avec une pression entre 30 et 120 lb/p² (207 et 827 kPa) est nécessaire pour faire fonctionner le distributeur d'eau et la machine à glaçons. Pour toute question au sujet de la pression de l'eau, faire appel à un plombier agréé.

Si le réfrigerateur comporte un distributeur d'eau : Une fois l'installation terminée, utiliser le distributeur d'eau pour vérifier que la pression de l'eau est correcte.

Avec le filtre à eau retiré, verser l'équivalent d'une (1) tasse d'eau (237 mL). Si l'équivalent d'une (1) tasse d'eau est 1. distribué en 8 secondes ou moins, cela signifie que la pression en eau alimentant le réfrigerateur répond au critère minimal.2. S'il faut plus de 8 secondes à la machine pour distribuer l'équivalent d'une (1) tasse d'eau, cela signifie que la pression en eau alimentant le réfrigerateur est inférieure au niveau recommandé. Voir la section « Dépannage » en ligne pour plus de suggestions.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de l'alimentation en eau entre le système d'osmose inverse et le robinet d'arrivée d'eau du réfrigerateur doit se situer entre 207 à 827 kPa (30 et 120 lb/ po^2)

Si un système de filtration de l'eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l'eau au système doit être d'un minimum de 276 à 414 kPa (40 à 60 lb/po²).

Si la pression d'eau au système de filtration par osmose inverse est inférieure à 276 à 414 kPa (40 à 60 lb/po²):

Vérifier que le filtre à sédiment dans le système d'osmose inverse n'est pas obstrué. Remplacer le filtre si nécessaire. Laisser le réservoir du système d'osmose inverse se remplir après une utilisation intense. Si le réfrigérateur comporte un filtre à eau, celui-ci peut réduire la pression de l'eau lorsqu'il est utilisé avec un système d'osmose inverse. Enlever le filtre à eau. Consulter la section « Système de filtration d'eau »

Pour toute question au sujet de la pression de l'eau, faire appel à un plombier qualifié/agréé.

• Brancher sur une alimentation en eau potable uniquement.
• Réalisier l'installation de plomberie conformément aux prescriptions du International Plumbing Code et des normes et codes locaux en vigueur. Le tuyau d'eau gris situé à l'arrière du réfrigerateur (et utilisé pour raccorder l'appareil à la canalisation d'eau du domicile) est un tuyau en polyethylene réticulé. Il est possible d'utiliser des raccords en cuivre ou en polyethylene réticulé pour le raccordement de la canalisation d'eau du domicile au réfrigerateur; ils contribuent à éviter que l'eau ait un goût ou une odeur désagréable. Vérifier qu'il n'y a pas de fuites. Pour les pièces recommandées si un tuyau en polyethylene réticulé est utilisé à la place du cuivre: W10505928RP (polyethylene réticulé chimisé de 7 pi [2,14 m]), 8212547RP (polyethylene réticulé de 5 pi [1,52 m]) ou W10267701RP (polyethylene réticulé de 25 pi [7,62 m]). ■ Installer des tuyaux seulement là où les températures resteront au-dessus du point de congélation.

Utilisateurs requis

Rassembler les outils et pièces nécessaires avant d'entamer l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Tournevis à tête plate Clés plates de 7/16 po et 1/2 po ou deux clés à molette Tourne-écrou de 1/4 po

Raccordement à la canalisation d'eau

IMPORTANT : Si on met le réfrigérateur en marche avant que la canalisation d'eau ne soit raccordée, éteindre la machine à gauche.

1. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.

Couper l'alimentation principale en eau. Ouvrir le robinet le plus proche assez longtemps pour vider l'eau du tuyau. Utiliser un robinet d'arrêt quart de tour ou équivalent alimenté par une canalisation d'alimentation domestique en cuivre ou en polyéthylène réticulé de 1/2 po.

REMARQUE : Pour que le réfrigerateur reçoive un débit d'eau suffisant, on recommande l'emploi d'une canalisation d'alimentation domestique en cuivre ou en polyéthylène réticulé de 1/2 po minimum.

A. Ampoule B. Écrou

C. Tuyau en cuivre ou en polyéthylene réticulé (vers le réfrigerateur) D. Conduite d'alimentation du domicile (1/2 po minimum)

1. On est maintenant prêt à connecter le tuyau en cuivre ou en polyéthylène réticulé au robinet d'arrêt. Utiliser une canalisation en cuivre ou en polyéthylène réticulé de 1/4 po (6,35 mm) (diamètre externe) pour raccorder le robinet d'arrêt au réfrigerateur.

S'assurer d'avoir la longueur nécessaire pour une installation correcte. Il faut s'assurer que les deux extrémités du tuyau en cuivre sont bien coupées à angle droit. ■ Installer la bague et l'écrou à compression sur le tuyau en cuivre comme indiqué. (Le tuyau en polyéthylene réticulé possède des viroles et écrous de compression déjà installés.) Insérer l'extrémité du tuyau aussi profondément que possible dans l'extrémité de sortie et à l'équerre. Visser l'écrou de compression sur l'extrémité de sortie du raccord à l'aide d'une clé à molette. Ne pas serrer excessivement.

A. Virole de compression B. Écrou de compression

C. Tuyau en cuivre ou en polyéthylène réticulé

1. Placer l'extrémité libre de la canalisation dans un contenant ou un évier et rétablir l'alimentation principale en eau pour nettoyer le tuyau jusqu'à ce que l'eau soit limpide. Fermer le robinet d'arrêt de la canalisation d'eau.

REMARQUE : Toujours vidanger le tuyau d'alimentation en eau avant de faire le raccordement final sur l'entrée du robinet pour éviter tout mauvais fonctionnement éventuel du robinet.

1. Courber le tuyau de cuivre ou de polyéthylène réticulé de façon à le raccorder à l'extrémité de la canalisation d'eau située à l'arrière de la caisse du réfrigerateur. Laisser une partie du tube en cuivre ou de polyéthylène réticulé enroulée pour permettre de dégager le réfrigerateur de l'armoire ou du mur en cas de dépannage.

Style 2

1. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Couper l'alimentation principale en eau. Ouvrir le robinet le plus proche assez longtemps pour vider l'eau du tuyau.
3. Trouver une canalisation d'eau froide verticale de 1/2 po (1,27 cm) à 1/4 po (3,18 cm) près du réfrigerateur.

Important :

Vérifier qu'il s'agit d'une canalisation d'eau froide. - On peut aussi utiliser une canalisation horizontale ; dans ce cas, on devra percer sur la face supérieure du tuyau et pas au-dessous. Ceci permet de tenir la perceuse à l'écart de l'eau et d'empêcher les sédiments qu'on trouve normalement dans l'eau de s'accumuler dans le robinet d'arrêt.

1. Déterminer la longueur de la canalisation en cuivre ou en polyéthylène réticulé à utiliser. Mesurer la distance entre le point de connexion (angle inférieur arrêté gauche du réfrigérateur) et la canalisation d'eau. Ajouter 7 pi (2,1m) pour permettre les opérations de nettoyage. Utiliser une canalisation en cuivre de 1 / 4 po (6,35~mm) (diamètre externe) de diamètre extérieur. Veiller à ce que la canalisation en cuivre ou en polyéthylène réticulé soit coupée d'équerre aux deux extrémités.
2. À l'aide d'une perceuse sans fil, percer un trou de 1/4 po (6,35 mm) dans la canalisation d'eau froide sélectionnée.

A. Canalisation d'eau froide B. Bride de tuyau C. Tuyau en cuivre ou en polyéthylene réticulé D. Écrou de compression

E. Virole de compression F. Robinet d'arrêt G. Écrou de presse-étoupe

1. Fixer le robinet d'arrêt sur la canalisation d'eau froide avec la bride de tuyau. Veiller à bien insérer l'extrémité de sortie dans le trou de 1/4 po (6,35 mm) de la canalisation d'eau ; veiller à placer correctement le joint sous la bride du tuyau. Serrer l'écrou de serrage. Serrer lentement et uniformément les vis fixant la bride de tuyau sur le tuyau afin d'assurer l'étanchéité du joint. Ne pas serrer excessivement, car ceci pourrait provoquer l'écrasement de la canalisation en cuivre ou en polyéthylene réticulé.
2. Installer la bague et l'écrou à compression sur le tuyau en cuivre comme indiqué. (Le tuyau en polyéthylene réticulé possède des viroles et écrous de compression déjà installés.) Insérer l'extrémité du tuyau aussi profondé clé à molette. Ne pas serrer excessivement.
3. Laisser l'eau s'écouer par la canalisation jusqu'à ce qu'elle soit limpide. Fermer le robinet d'arrêt de la conduite d'eau. Tourner le tuyau en rouleau.

Style 1

1. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Retirer et jeter la courte pièce en plastique noire de l'extrémité du point d'entrée de la canalisation d'eau.
3. Enfiler l'écrou sur l'extrémité du tuyau. Serrer l'écrou manuellement. Ensuite, serrer deux tours de plus avec une clé. Ne pas serrer excessivement.

REMARQUE: Pour éviter les vibrations, veiller à ce que les tuyaux en cuivre ne soient pas en contact avec les parois latérales de la machine à glaçons ou d'autres composants à n°913eirur de la caisse.

A. Canalisation d'eau du domicile B. Écrou (à acheter)

C. Virole (à acheter) D. Tuyau d'eau du réfrigerateur

1. Installer la bride de la canalisation d'alimentation en eau bien autour de la canalisation pour réduire la pression sur le raccord.
2. Ouvrir le robinet d'arrêt.
3. Vérifier qu'il n'y a pas de fuites. Serrer tous les raccords (y compris les raccords du robinet) ou les écrous qui doivent être serrés pour éviter les fuites.

Style 2

1. Débrancher le réfrigérateur ou déconnecter la source de courant électrique.
2. Retirer et jeter la pièce en plastique fixée au point d'entrée du robinet d'eau.
3. Raccorder la canalisation en cuivre ou en polyéthylene réticulé au robinet d'arrivée d'eau à l'aide d'un écrou et d'une bague de compression, comme illustré. Serrer l'écrou de compression. Ne pas serrer excessivement. 4.

A. Bride de tuyau B. Vis de bride de tuyau C. Tube de cuivre

D. Écrou de compression E. Orifice d'arrivée d'eau

1. Utiliser la bride du tube à l'arrière du réfrigerateur pour fixer le tube au réfrigerateur comme illustré. Ceci aide à éviter d'endommager le tube lorsque le réfrigerateur est poussé contre le mur.
2. Ouvrir le robinet d'arrêt.
3. Vérifier qu'il n'y a pas de fuites. Serrer tous les raccords (y compris les raccords du robinet) ou les écrous qui doivent être serrés pour éviter les fuites.
4. Sur certains modèles, la machine à glaçons compte un fil à eau incorporé. Si les caractéristiques de l'eau requièrent le second filtre à eau, installer celui-ci dans la canalisation d'eau de 1/4 po (6,35 mm) à l'une ou l'autre des extrémités de l'canalisation. Se procurer un filtre à eau auprès de votre revendeur d'appareils ménagers le plus proche.

Style 3

1. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau à l'arrière du réfrigerateur.
3. Si le tuyau gris fourni avec le réfrigerateur n'est pas assez long, il faut utiliser un raccord de 1/4 po x 1/4 po (6,35 mm x 6,35 mm) pour raccorder le tuyau à la canalisation d'eau du domicile. Enfiler l'écrou fourni sur le raccord à l'extrémité du tube de cuivre ou de polyéthylène réticulé.

REMARQUE : Serrer l'écrou manuellement. Ensuite, serrer deux tours de plus avec une clé. Ne pas serrer excessivement.

A. Tuyau d'eau du réfrigérateur B. Écrou (fourni) C. Ampoule D. Raccord (à acheter)

E. Virole (à acheter) F. Écrou (à acheter) G. Canalisation d'eau du domicile

4. Ouvrir le robinet d'arrêt. 5. Vérifier qu'il n'y a pas de fuites. Serrer tous les raccords (y compris les raccords du robinet) ou les écrous qui doivent des fuites.

Terminer l'installation

Brancher l'appareil dans une prise à 3 alvéoles reliée à la terre. 2. Attendre quelques minutes. S'assurer que le compresseur fonctionne bien et que toutes les lumières s'allument.

REMARQUE: Si le réfrigerateur ne fonctionne pas, vérifier si le disjoncteur s'est déclenché ou si un fusible est grillé.

1. Rincer le système de distribution d'eau. Voir la section 31. Distributeurs d'eau et de glaçons »

REMARQUE: Prévoir un début de 24 heures pour la production du premier lot de glaçons. Prévoir un début de 72 heures pour le remplissage complet du récipient à glaçons.

IMPORTANT: Si la construction se poursuit après l'installation du réfrigérateur, débrancher le réfrigérateur ou déconnecter la source de courant électrique.

Installer le filtre à air (sur certains 4. modèles)

Sur certains modèles, le sachet d'accessoires du réfrigérateur comprend un filtre à air qui doit être installé avant d'utiliser le réfrigérateur. Sur certains modèles, le filtre à air est préinstallé à l'usine. Pour commander un filtre à air de remplacement, utiliser numéro de pièce W10311524.

Ce filtre à air réduit l'accumulation d'odeurs. Ceci aide à maintenir un environnement plus propre à l'intérieur du réfrigérateur.

Installation du filtre à air

Le cadre doit être installé derrière la porte à aérations, située (le modèle) le long de la paroi intérieure gauche ou arrière, à proximité du sommet du compartiment de réfrigération.

1. Retirer le filtre à air de son emballage.
2. Ouvrir la porte à aérations en la soulevant.
3. Emboiter le filtre pour le mettre en place.

1. Fermer la porte d'aérations.

Installation des témoins lumineux (sur certains modèles)

Le filtre comporte un témoin d'état qui doit être activé et installé en même temps que le filtre à air.

1. Placer le témoin orienté vers le bas sur une surface ferme plane.
2. Appliquer une pression sur la bulle située à l'arrière du témoin jusqu'à ce que la bulle éclate - ceci active le témoin.
3. Ouvrir la porte du filtre à air à aérations en la soulevant. Sur certains modèles, l'arrière de la porte comporte des encoches.

Modèle avec encoches :

Faire glisser le témoin vers le bas, dans les encoches, en l'orientant vers l'extérieur. REMARQUE: Le témoin ne glissera pas facilement dans les encoches si la bulle arrêté n'a pas éclaté. Fermer la porte du filtre à air et vérifier que le témoin est visible à travers le trou rectangulaire de la porte.

Modèle sans encoches :

• Placer le témoin dans un endroit visible dont l'utilisateur se souviendra facilement - soit à l'intérieur du réfrigérateur, soit dans un autre endroit de la cuisine ou du domicile.

Remplacer le filtre à air

Le filtre à air jetable doit être remplacé tous les 6 mois, lorsque l'indicateur est entièrement passé du blanc au rouge.

Pour commander un filtre à air de remplacement, consulter les informations de commande du guide de démarrage rapide.

1. Retirer l'ancien filtre à air en serrant les onglets latéraux.
2. Retirer l'ancien témoin. Installer le filtre à air et le témoin neufs à l'aide des instructions des sections précédentes.

Installation du conservateur de produits frais (sur certains modèles)

Le sachet d'accessoires du réfrigerateur comprend un sachet de conservation pour produits frais, qui doit être installé avant d'utiliser le réfrigerateur. Sur certains modèles, le conservateur pour produits frais est préinstallé à l'usine. Pour commander un conservateur pour produits frais, utiliser le numéro de pièce W10346771. Le conservateur pour produits frais absorbe l'éthylene, permettant ainsi un ralentissement du processus de maturation de nombreux produits frais. Ainsi, la fraîcheur de certains produits frais est prolongée. La production d'éthylene et la sensibilité des produits à l'éthylene varient selon le type de fruit ou de légume. Pour préserver la fraîcheur des produits, il est conseillé de séparer les produits frais sensibles à l'éthylene des fruits qui en produisent en quantité modérée à élevée.

	Sensibilité à l'éthylène	Production d'éthylène
Pommes	Élevée	Très élevé
Asperges Moyenne liè en	Très BASSE
Petits fruits Basse	Basse
Brocoli	Élevée	Très BASSE
Cantaloup Moyenne		Élevée
Carottes Basse Très	basse
Agrumes Moyenne	Très BASSE
Raisin Basse Très et	basse
Laitue	Élevée	Très BASSE
Inoin Pôres	Élevée	Très élevé
Sur pinyin d'as.	Élevée	Très BASSE

Installation du conservateur pour produits frais

Attention : irritant. peut etre irritant pour les YEUX et la PEAU. ce produit dégage des vapeurs dangereuses lorsque mélange à d'autres produits.

PEUT ETRE IRRITANT POUR LES YEUX ET LA PEAU. CE PRODUIT DÉGAGE DES VAPEURS DANGEREUSES LORSQUE MÉLANGE À D'AUTRES PRODUITS.

Ne pas mélanger à des produits de nettoyage contenant de l'ammoniaque, un agent de blanchiment ou des acides. Ne pas pouyait restreir en contact avec les yeux, la peau ou les vêtements. Né qu'aucas pas inhaler les poussières. Conserver hors de portée des enfants.

PREMIERS SOINS : Contient du permanganate de potassium. 1. En cas d'ingestion, appeler immédiatement un centre antipoison ou un médecin. Ne pas faire vomir. S'il y a eu contact avec les yeux, rincer sous l'eau pendant 15 minutes. S'il y a eu contact avec la peau, rincer sous l'eau.

Les sachets de conservation pour produits frais doivent être installés dans leur logement, situé le long d'une paroi latérale interne du bac à légumes ou du tiroir convertible.

REMARQUE : Pour un rendement idéal, toujours utiliser les sacs.

1. Retirer les sachets de conservation pour produits frais de l'emballage.
2. Soulever le logement pour l'extraire de la languette de montage le long de la paroi.
3. Ouvrir le logement en bougeant l'arrière du sommet du logement pour l'extraire.
4. Placer les deux sachets à l'intérieur du logement puis emboîter les deux parties du logement pour le refermer.
5. Reinstaller le logement sur la languette de montage le long de la paroi.

Installation du témoin d'état

Le sachet de conservation pour produits frais compte un stéthoscope qui doit être activé et installé en même temps que sachet.

1. Placer le témoin orienté vers le bas sur une surface fermée plane.
2. Appliquer une pression sur la bulle située à l'arrière du tét jusqu'à ce que la bulle éclate - ceci active le témoin.
3. Ouvrir le couvercle du logement du conservateur pour produits frais.
4. Placer le témoin sur le sommet du logement en l'orientant vers l'extérieur.
5. Fermer le couvercle en le faisant coulisser et vérifier que le témoin est visible à travers le trou rectangulaire du couvercle. REMARQUE: Le couvercle ne se fermera pas facilement si la bulle arrête du témoin lumineux n'a pas éclated.

Remplacer le sachet de conservation pour produits frais

Les sachets jetables doivent être remplacés tous les 6 mois, lorsque le témoin est entièrement passé du blanc au rouge.

Pour commander, consulter les coordonnées indiquées dans le guide de démarrage rapide. Commander le nombre de Pièce W10346771A ou FRESH1.

1. Retirer les sachets usagés du logement du conservateur pour produits frais.

1. Retirer l'ancien témoin.
2. Installer les sachets et le témoin neufs en suivant les instructions des sections précédentes.

Commande de température dans le tiroir convertible (sur certains modèles)

La commande peut être réglée pour un refroidissement approprié des viandes ou des légumes. L'air à l'intérieur du contenant est refroidi pour éviter les « petits espaces » de congélation et peut être réglée pour garder les viandes aux températures de conservation de 28 °F à 32 °F (-2 °C à 0 °C) recommends pas l'Office national du bétail et des viandes.

Conservation de la viande :

Régler la commande sur l'un des trois réglages Meat (viande) pour conserver la viande à sa température de conservation optimale.

conservation des légumes :

Régler la commande à Veg (légumes) pour conserver les légumes à leurs températures de conservation optimales.

REMARQUE: Si les aliments commencent à geler, déplacer le réglage vers la droite (moins froid), vers le réglage Veg (légumes). Ne pas oublier d'attendre 24 heures entre les réglages.

Commande d'humidité dans le bac à légumes (sur certains modèles)

Le degré d'humidité dans le bac à légumes étanche peut être contrôlé. La commande peut être placée à n'importe quel réglage entre Low (faible) et High (élevée).

LOW (bas) (ouvert) pour une meilleure conservation des fruits et légumes à pelures.

HIGH (haut) (fermé) pour une(Meilleure conservation des Négimes à feuilles frais.

Évaporateur double (sur certains modèles)

Certains modèles sont équipés d'un double système d'évaporation séquentiel, composé de deux évaporateurs distincts pour les compartiments de réfrigération et de congélation.

La double évaporation engendre un taux d'humidité supérieur, qui contribue à ralentir la détérioration des aliments dans le réfrigerateur et à améliorer leur qualité et leur fraîcheur dans le congélateur, la brûle de condensation étant moins vive. En ce que le double système d'évaporation contribue à éviter que les ouls ne de nourriture générées dans le réfrigerateur ne se transforment en glaçons du congélateur.

REMARQUE: Le double système d'évaporation est toujours activé lorsque le réfrigerateur fonctionne. Il n'est pas nécessaire d'appuyer sur quelconque bouton pour l'activer.

Distributeurs d'eau et de glaçons

Pour savoir comment utiliser les distributeurs d'eau et de glaçons, consulter le guide en ligne des fonctions des « distributeurs côté du réfrigérateur ». Guide des caractéristiques.

Remarques :

• Brancher sur une alimentation en eau potable uniquement. Le système de distribution ne fonctionne pas lorsque la porte du réfrigerateur ou du congélateur est ouverte. ■ Attendre 24 heures pour que le réfrigerateur et l'eau refroidissent. ■ Prévoir un début de 24 heures pour la production du premier de glaçons. Jeter les trois premiers lots de glaçons produits. Attendre 72 heures pour que la production de glaçons soit complete. Sur certains modèles, l'écran d'affichage sur le tableau de N° 12 commande du distributeur s'éteint automatiquement et entre en mode « Veille » lorsque les boutons de commande et les plaques du distributeur n'ont pas été utilisés pendant au moins 2 minutes. Le fait d'appuyer une fois sur un bouton de commande alors que l'appareil est en mode « veille » réactive uniquement l'écran d'affichage, sans modifier les réglages. par

Rinçage du circuit d'eau

De l'air piégé dans le système de distribution d'eau peut faire instaurer dégoutter le distributeur d'eau. Après avoir raccordé le réfrigerateur à une source d'alimentation en eau ou remplace le filtre à eau, vidanger le circuit d'eau. Le fait de rincer le système de distribution d'eau évacue l'air de la canalisation et du filtre et conditionne le filtre à eau.

REMARQUE : Pendant l'évacuation de l'air du système, de l'eau peut gicler du distributeur.

1. En utilisant un récipient robuste, appuyer sur la plaque du distributeur d'eau pendant 5 secondes, puis relâcher la plaque pendant 5 secondes.
2. Répéter l'étape 1 jusqu'à ce que l'eau commence à couler.
3. Une fois que l'eau commence à couler, continuer d'appuyer et de relâcher la plaque du distributeur (appui pendant 5 secondes, relâchement pendant 5 secondes) jusqu'à ce qu'un total de 3 gallons (12 L) ait été distribué.

Un amortissement supplémentaire peut s'avérer nécessaire dans certains domiciles.

Important :

Distribuer au moins 1 pte (1 L) d'eau chaque semaine pour maintenir un approvisionnement en eau fraîche.

La diminution du débit en provenance du distributeur peut être causée par une faible pression en eau.

Avec le filtre à eau retiré, verser l'équivalent d'une (1) tasse d'eau (237 mL). Si l'équivalent d'une (1) tasse d'eau est distribué en 8 secondes ou moins, cela signifie que la pression en eau alimentant le réfrigerateur répond au critère minimal. S'il faut plus de 8 secondes à la machine pour distribuer l'équivalent d'une (1) tasse d'eau, cela signifie que la pression en eau alimentant le réfrigerateur est inférieure au niveau recommandé. Voir les sections « Spécifications de l'alimentation en eau » ou « Dépannage » en ligne pour des suggestions sur la marche à suivre.

Machine à glaçons et bac d'entreposage

Coe Pgevoir un délai de 24 heures pour la production du premier lot de glaçons. Jeter les trois premiers lots de glaçons produits. La qualité des glaçons dépend de la qualité de l'eau fournie à la machine à glaçons. Eviter de connecter la machine à glaçons à une alimentation en eau adoucie. Les produits chimiques adoucisseurs d'eau (comme le sel) peuvent endommager certaines pièces de la machine à glaçons et entraîner une mauvaise qualité de glaçons. Si l'alimentation en eau adoucie ne peut être évitée, s'assurer que l'adoucisseur d'eau fonctionne bien et qu'il est bien entretenu. Vits Ne pas utiliser un objet pointu pour briser les glaçons dans le langage bac d'entreposage. Cette action peut endommager le représentant à glaçons et le mécanisme du distributeur. ■ Ne pas gérer quoi que ce soit sur le dessus ou dans la machine à glaçons ou dans le bac d'entreposage.

Style 1

Mise en marche/arrêt de la machine à glaçons :

On ne peut accéder au commutateur marche/arrêt, situé sur la paroi gauche de la porte du congélateur, qu'une fois le bac d'entreposage à glaçons retiré. Voir la section suivante pour des instructions sur le retrait du bac.

Pour permettre le marche la machine à glaçons, tourner le commutateur à la position On (marche) (vers le haut). Pour un arrêt manuel de la machine à glaçons, tourner le commutateur à la position Off (arrêt) (vers le bas).

REMARQUE: La machine à glaçons compte un système d'arrêt automatique pour éviter le surremplissage du bac d'entreposage pendant un fonctionnement normal. Au fur et à mesure de la production, les glaçons remplissent le bac d'entreposage. Les glaçons soulèvent le bras de commande métallique jusqu'à ce qu'il atteigne la position Off (arrêt) (haut). Lorsque le bac d'entreposage est plein, la machine à glaçons arrête automatiquement la production de glaçons, mais le commutateur On/Off (marche/arrêt) reste à la position On (marche).

Arrêt de la production de glaçons (bras de commande vers le haut)

Marche de la production de glaçons (bras de commande vers le bas)

Retrait et réinstallation du bac d'entreposage des glaçons

1. Appuyer sur le levier de dégagement et incliner leseau vers l'extérieur. Saisir la base du bac d'entreposage à deux mains et le soulever pour le dégager.

Levier de dégagement

REMARQUE : Il n'est pas nécessaire de tourner le commutateur On/Off (marche/arrêt) de la machine lorsque le bac d'entreposage est retiré. Le capteur du bac d'entreposage situé sur la paroi de gauche (droite sur certains modèles) de la porte interrompt la production de glace lorsque la porte est ouverte ou que le bac d'entreposage a été enlevé.

A. Interrupteur marche/arrêt B. Détecteur du bac d'entreposage

1. Réinstaller le bac en le faisant glisser sur la porte, puis en l'inclinant vers l'arrière et en le plaçant en position verticale. Le levier de dégagement émet un déclic lorsque le bac est bien en place.

Style 2

Mise en marche/arrêt de la machine à glacons :

Pour mettre en marche la machine à glaçons, il suffit d'abaisser le bras de commande métallique à la position de marche. Pour éteindre manuellement la machine à glaçons, soulever le bras de commande métallique à la position Off (position haute) et attendre l'émission d'un déclic. Les glaçons peuvent encore être distribués, mais aucun autre glaçon ne peut être produit.

REMARQUE: La machine à glaçons compte un système d'arrêt automatique pour éviter le surreplissage du bac d'entreposage pendant un fonctionnement normal. Au fur et à mesure de la production, les glaçons remplissent le bac d'entreposage. Les glaçons soulèvent le bras de commande métallique jusqu'à ce qu'il atteigne la position d'arrêt (position haute). Ne pas forcer le bras de commande à broche métallique lors du mouvement vers le haut ou vers le bas.

Retrait et réinstallation du bac d'entreposage des glaçons :

1. Tirer le panneau par le bas.
2. Soulever le bras de commande métallique jusqu'à ce qu'il s'enclenche à la position Off (position haute).
3. Soulever l'avant du bac d'entreposage et le retirer.

1. Replacer le bac à glaçons en le poussant complètement sans quoi le distributeur ne fonctionnera pas.
2. Pour redémarrer la production de glaçons, abaisser le bras de la commande d’arrêt métallique pour le placer à la position On (marche) (bas). S’assurer que la porte est bien fermée.

Style 3

Mise en marche/arrêt de la machine à glacons :

Pour permettre la mise en marche de la machine à glaçons, ouvrez la porte de la machine à glaçons en la soulevant et abaissez le bras de commande d'arrêt métallique sur la position On (marche). Pour éteindre manuellement la machine à glaçons, soulevez le bras de commande métallique à la position Off (position haute) et attendez l'émission d'un déclic. Les glaçons peuvent encore être distribués, mais aucun autre glaçon ne peut être produit.

REMARQUE: La machine à glaçons compte un système d'arrêt automatique pour éviter le surremplissage du bac d'entreposage pendant un fonctionnement normal. Au fur et à mesure de la production, les glaçons remplissent le bac d'entreposage. Les glaçons soulèvent le bras de commande métallique jusqu'à ce qu'il atteigne la position d'arrêt (position haute). Ne pas forcer le bras de commande à broche métallique vers le haut ou vers le bas.

Retrait et réinstallation du bac d'entreposage des glaçons

1. Soulever la porte de la machine à glaçons et la maintenir en position ouverte.
2. Soulever le bras de commande métallique jusqu'à ce qu'il s'enclenche à la position Off (position haute). Relâcher la porte de la machine à glaçons.
3. Soulever l'avant du bac d'entreposage et le retirer.
4. Replacer le bac à glaçons en le poussant complètement, sans quoi le distributeur ne fonctionnera pas.
5. Pour remettre en marche la production de glaçons, soulever la porte de la machine à glaçons et appuyer sur le bras de commande métallique à la position On (marche).

Style 4 mise en marche/arrêt de la machine à glaçons :

Le commutateur On/Off (marche/arrêt) se trouve dans la partie inférieure de la machine à glaçons; on peut y accéder en soulevant et ouvrant la porte de la machine à glaçons.

Pour mettre en marche la machine à glaçons, ouvrir la porte de la machine à glaçons en la soulevant et déplacer le commutateur vers la position On (marche) (droite). Pour désactiver la machine à glaçons manuellement, ouvrir la porte de la machine à glaçons en la soulevant et déplacer le commutateur vers la position Off (arrêt) (gauche). Les glaçons peuvent encore être distribués, mais aucun autre glaçon ne peut être produit.

REMARQUE: La machine à glaçons compte un système d'arrêt automatique pour éviter le surremplissage du bac d'entreposage pendant un fonctionnement normal. Au fur et à mesure de la production, les glaçons remplissent le bac d'entreposage. Les glaçons soulèvent le bras de commande métallique jusqu'à ce qu'il atteigne la position Off (arrêt) (haut). Lorsque le bac d'entreposage est plein, la machine à glaçons arrête automatiquement la production de glaçons, mais le commutateur On/Off (marche/arrêt) reste à la position On (marche).

Retrait et réinstallation du bac d'entreposage des glaçons

1. Tirer le panneau par le bas.
2. Soulever le bras de commande de plastique jusqu'à ce que s'enclenche à la position OFF (élevée).
3. Soulever l'avant du bac d'entreposage et le retirer.
4. Replacer le bac à glaçons en le poussant complètement sans quoi le distributeur ne fonctionnera pas.
5. Pour redémarrer la production de glaçons, abaisser le bras de commande d'arrêt en plastique pour le placer à la position On (marche) (bas). S'assurer que la porte est bien fermée.

Mise en marche/arrêt de la machine à glaçons :

Le commutateur ON/OFF (marche/arrêt) se trouve sur le côté droit de la machine à glaçons; on peut y accéder en soulevant et ouvrant la porte de la machine à glaçons.

Pour permettre la marche de la machine à glaçons, ouvrir la porte de la machine à glaçons en la soulevant et déplacer le commutateur ON/OFF (marche/arrêt) vers la position ON (marche) (droite). Pour désactiver la machine à glaçons manuellement, ouvrir la porte de la machine à glaçons en la soulevant et déplacer le commutateur ON/OFF (marche/arrêt) vers la position OFF (arrêt) (O).

REMARQUE: La machine à glaçons compte un système d'arrêt automatique pour éviter le surmplissage du bac d'entreposage pendant un fonctionnement normal. Au fur et à mesure de la production, les glaçons remplissent le bac d'entreposage. Les glaçons soulèvent le bras métallique de commande d'arrêt. Lorsque le bac d'entreposage est plein, la machine à glaçons arrête automatiquement la production de glaçons, mais le commutateur ON/OFF (marche/arrêt) reste à la position ON (marche) (I). Ne pas forcer le bras de commande à broche métallique vers le haut ou vers le bas.

Retrait et réinstallation du bac d'entreposage des glaçons :

1. Tirer le panneau par le bas. 2.2. Déplacer l'interrupteur à bascule ON/OFF (marche/arrêt) à la position de OFF (arrêt) (O).
2. Soulever l'avant du bac d'entreposage et le retirer.
3. Remplacez le bac à glaçons en le poussant complètement, sans quoi le distributeur ne fonctionnera pas.

5e Pour relancer la production de glaçons, déplacer l'interrupteur à bascule ON/OFF (marche/arrêt) à la position de ON (marche) (I).

Système de filtration de l'eau

Ne pas utiliser ce produit pour filtrer une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat en amont ou en aval du système. Les systèmes certifiés pour la réduction des kystes peuvent être utilisées pour une eau désinfectée susceptible de contenir des kystes filtrables.

Témoin lumineux de l'état du filtre à eau

Le témoin lumineux de l'état du filtre à eau vous aidera à savoir quand changer le filtre à eau. Il est situé sur le tableau de la commande du réfrigerateur. Pour commander un filtre à eau de l'emplacement, utiliser le numéro de pièce W10295370A (P4RFWB).

Style 1 - État de commande et de remplacement :

Lorsque l'affichage du témoin du filtre à eau sur le tableau commande passe à « Order » (commander), ceci indique que c'est presque le temps de changer la cartouche du filtre à eau. - Remplacer la cartouche du filtre à eau lorsque l'affichage de l'état du filtre passe à « Replace » (changer).

REMARQUE: Si le débit d'eau au distributeur d'eau ou à la machine à glaçons diminue de façon marquée, remplacer le filtré plus tôt. Le filtré doit être remplacé au moins tous les 6 mois selon la qualité de l'eau et l'utilisation.

Style 2 - État témoin rouge :

Lorsque le témoin devient rouge sur le tableau de commande, cela indique qu’il est temps de changer la cartouche du filtre à eau. Il est recommandé de remplacer le filtre lorsque le témoin lumineux de l'état du filtre passe au rouge ou lorsque le débit d'eau au distributeur ou à la machine à glaçons diminue de façon marquée.

REMARQUE: Le filtre doit être remplacé au moins tous les 6 mois selon la qualité de l'eau et l'utilisation.

Réinitialisation de l'état du filtre

Après avoir changé le filtre à eau, régler de nouveau le témoin lumineux de l'état du filtre à eau. Pour les modèles avec un bouton d'options :

Appuyer sur le bouton Options pour accéder au mode Options, appuyer sur Lock (verrouillage) pour réinitialiser le témoin, et ensuite appuyer sur Measured Fill (remplissage mesure) pour confirmer qu'on souhaite réinitialiser le témoin.7. Une fois le système réinitialisé, les icônes « Order » (commander) et « Replace » (replacer) disparaissent de 8. l'écran d'affichage.

Pour les modèles avec un bouton Filter (filtre) :

Appuyer sur le bouton Filter (filtre) pendant 3 secondes pour réinitialiser le témoin d'état. Une fois le système réinitialisé, les icônes « Order » (commander) et « Replace » (remplacer) disparaisent de l'écran d'affichage.

Pour les modèles avec un bouton Temp Setting (réglage de la température) :

Le bouton de réinitialisation se trouve sur le tableau de commande du compartiment de réfrigération. Pour réinitialiser le témoin après avoir changé le filtre, appuyer sur Temp Setting (réglage de la température) en moins de 3 secondes. Le témoin lumineux passera du rouge pour s'éteindre dès que le système sera réinitialisé. 1.

Pour les modèles avec des boutons Light (lampe) et Ice Type (type de glaçons) :

Réinitialiser le témoin lumineux de l'état du filtre en appuyant sur les boutons Light (lampe) et Ice Type (type de glaçons) pendant 3 secondes. Le témoin lumineux s'éteint lorsque le système est réinitialisé.

Remplacement du filtre à eau

Style 1 - Coin supérieur droit :

1. Repérer le filtre à eau situé dans le coin supérieur droit du compartiment de réfrigération.
2. Ouvrir la porte du couvercle du filtre en la soulevant. Le filtre est libre, puis ejecté lors de l'ouverture de la porte. 3:1 Une fois la porte complètement ouverte, retirer le filtre en le tirant en ligne droite.

REMARQUE : Il y aura peut-être de l'eau dans le filtre. Il est possible qu'il y ait un dégât d'eau. Utiliser une serviette pour essuyer tout renversement.

Sortir le filtre neuf de son emballage etsteroler le couvercle. S'assurer que les joints toriques sont always en place une fois le couvercle retre.

A. Capuchon B. Joints toriques

1. Avec la flèche orientée vers le haut, aligner le filtre neuf avec le logement du filtre et le faire glisser pour le mettre en place. La porte du couvercle du filtre entame un mouvement automatique de fermeture à mesure qu'on insère le filtre neuf. Fermer complètement le couvercle du filtre pour emboiter le filtre et le mettre en place. Il faudra peut-être appuyer fortement.
2. Après avoir changé le filtre, régler de nouveau le témoin lumineux de l'état du filtre.
3. Rincer le système de distribution d'eau. Consulter la section « Distributeurs d'eau et de glaçons » pour les détails.

Style 2 - Grille de la base (éjection automatique) :

Couvercle du logement du filtre à eau

1. Repérer le clapet du logement du filtre à eau dans la grille de la base, l'ouvrir et le retirer. Le filtre est libre, puis éjecté le long de l'ouverture de la porte.

Une fois la porte complètement ouverte, retirer le filtre en le tirant en ligne droite.

REMARQUE : Il y aura peut-être de l'eau dans le filtre. Il est possible qu'il y ait un dégât d'eau. Utiliser une serviette pour essuyer tout renversement.

1. Retirer le filtre neuf de son emballage, puis retir etirés.
2. Avec la flèche orientée vers la gauche (vers la charnière di porte du logement du contrôle), aligner le contrôle neuf avec le logement du contrôle et l'insérer en le faisant glisser. La porte couvercle du contrôle entame un mouvement automatique de fermeture à mesure qu'on insère le contrôle neuf.
3. Fermer complètement le couvercle du filtre pour emboiter le filtre et le mettre en place. Il faudra peut-être appuyer fortement.
4. Rincer le système de distribution d'eau. Consulter la section « Distributeurs d'eau et de glaçons » pour les détails.

Instructions pour la porte

Rassembler les outils et pièces nécessaires et lire toutes les instructions avant de commencer l'installation. Conserver ces instructions pour référence ultérieure.

REMARQUE: En cas de déménagement, prendre les mesures de l'entrée de l'habitation avant de déplacer le réfrigerateur, afin de déterminer s'il est nécessaire de démonter la porte du réfrigerateur et celle du congélateur. Si les portes doivent être retirées, voir les instructions ci-dessous.

Outils requis Selon le modèle, les outils suivants pourraient être requis : Niveau à bulle, tournevis à lame plate, tournevis cruciforme no 2 d’un minimum de 4 po de long, clés hexagonales de 3/16 po, cle à douille hexagonale de 1/4 po, 3/8 po et 5/16 clés plates de 1/4 po et 5/16 po ou clés à molette, carré d’entrainement ou cle à douille hexagonale de 3/8 po, tournevis TORX+ Tournevis T30.

Installation et retrait des poignées de la porte

Poignées de porte du réfrigérateur (style 1)

PIECES COMPRISES : 2 poignées de porte.

Installation des poignées :

1. Retirer les poignées de l'emballage à l'intérieur du réfrigerateur.

REMARQUE : Afin d'éviter d'érafler le revêtement, placer les poignées sur une serviette ou une autre surface souple.

d2. Ouvrir la porte du congélateur. Placer la poignée sur les vis à épaulement montées sur la porte du réfrigérateur.

A. Vis à épaulement

1. Pousser fermement la poignée vers la porte jusqu'à ce que la base de la poignée soit en affleurement de la porte.
2. Tout en maintenant la poignée, pousser vers le bas jusqu'à ce que la poignée se dégage de la vis d'épaulement.
3. Ouvrir la porte du réfrigerateur et fermer la porte du congélateur. Répéter les étapes 2 à 4 pour installer l'autre poignée sur la porte du congélateur.

Retrait des poignées :

1. Tout en maintenant la poignée, pousser vers le haut jusqu'à ce que la poignée se dégage de la vis d'épaulement.
2. Dégager la poignée de la porte en la tirant doucement.
3. Si nécessaire, dévisser les vis à épaulement de la porte avec un tournevis cruciforme.

Poignées de porte du réfrigérateur (style 2)

PIÈCES COMPRISES : Poignées de porte (2), clé à tête hexagonale de 1/8 po, vis de blocage de rechange

REMARQUE : Les vis de blocage sont préinstallées sur les poignées.

1. Retirer les poignées de l'emballage à l'intérieur du réfrigerateur.

REMARQUE : Afin d'éviter d'érafler le revêtement, placer les poignées sur une serviette ou une autre surface douce.

Ouvrir la porte du congélateur. Placer la poignée sur les vis à épaulement montées sur la porte du réfrigérateur en orientant les vis de blocage vers le congélateur.

A. Vis à épaulement B. Vis de blocage à l'intérieur de la poignée

1. Pousser fermement la poignée vers la porte jusqu'à ce que la base de la poignée soit en affleurement de la porte.
2. Tout en maintenant la poignée, introduire le côté court de la clé à tête hexagonale dans le trou supérieur, puis tourner légèrement la clé à tête hexagonale pour l'engager dans la vis de blocage.

1. Serrer la vis de blocage dans le sens horaire jusqu'à ce qu'elle commence à toucher la vis à épaulement.
2. Répéter les étapes 4 et 5 pour commencer à serrer la vis de blocage inférieure.
3. Une fois que les deux vis de blocage ont été partiellement serrées, comme décrit dans les étapes précédentes, desserrer complètement les vis de blocage inférieures et supérieures. IMPORTANT : Lorsque les vis semblent serrées, les serrer d'un quart de tour supplémentaire. Sans ce serrage supplémentaire, la poignée ne sera pas correctement installée.
4. Ouvrir la porte du réfrigerateur et fermer la porte du congélateur. Répéter les étapes 2 à 7 pour installer l'autre poignée sur la porte du congélateur en orientant les vis de blocage vers le réfrigerateur.
5. Conserver la clé à tête hexagonale et toutes les instructions. Retrait des poignées :
6. Tout en maintenant la poignée, introduire le côté court de la clé à tête hexagonale dans le trou supérieur, puis tourner légèrement la clé à tête hexagonale pour l'engager dans la vis de blocage.
7. Desserrer la vis de blocage dans le sens antihoraire en la tournant d'un quart de tour à la fois.
8. Répéter les étapes 1 et 2 pour la vis de blocage supérieure. Dégager la poignée de la porte en la tirant doucement.
9. Si nécessaire, stérilise les vis à épaulement de la porte avec un tournevis cruciforme.

Démontage des portes et charnières

Si votre réfrigerateur ne passe pas par la porte de votre maison ou pour se débarrasser d'un nouveau réfrigerateur, suivre les étapes suivantes pour démonter les portes.

Risque de décharge électrique

Déconnecter la source de courant électrique avant d'enlever les portes.

Le non-respect de cette instruction peut causer un décès ou une décharge électrique.

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Ouvrir complètement les deux portes.
3. Si ce modèle d'appareil comporte un distributeur d'eau, ouvrir la porte du filtre à eau en la tirant vers soi comme illustré ci-dessous. Il n'est pas nécessaire de retirer le filtre à eau lui-même.

Tirer la grille de la base vers soi par les côtes, puis par le centre pour la dégager.

Tirer vers soi

Pour retarder la grille de la base, faire pivoter le côté droit et le tirer jusqu'à ce que ce côté passe sous la porte du réfrigerateur. Puis tirer le côté gauche de la grille de la base pour la retarder complètement.

1. Si ce modèle d'appareil comporte un distributeur d'eau dans la porte, débrancher le tuyau du distributeur d'eau situé sous la porte du congélateur.

Appuyer l'anneau externe bleu contre la partie avant du raccord et tirer pour libérer le tuyau du distributeur.

REMARQUE: Maintenir le connecteur du tuyau d'eau fixé au tuyau qui passe sous le congélateur. La porte ne peut être enlevée si le connecteur est toujours fixé au tuyau qui passe par la charnière de porte.

A. Avant du raccord

1. Si ce modèle d'appareil comporte un distributeur d'eau dans important : Faire reposer la porte sur le côté, sur une surface la porte, débrancher le câble situé sous la porte du congélateur comme illustré ci-dessous.

Oter l'agrafe de câblage et le support attache-fil avec clé à douille à tête hexagonale de 1/4 po. Débrancher les fiches de câblage du support attache-fil.

1. Fermer la porte du congélateur et utiliser un tournevis TORX T30 pour retirer complètement la charnière supérieure, comme illustré ci-dessous.

IMPORTANT : Ne pas retirer les vis A. Tenir la porte pendant une surface souple et propre comme une serviette, une couverture ou un morceau de carton. Ceci permettra d'éviter d'endommager la porte. Soulever verticalement la porte du congélateur pour l'enlever.

1. Soulever verticalement la porte du congélateur pour l'enlever de la charnière inférieure comme illustré ci-dessous. Le tuyau et le câble du distributeur d'eau restent joints à la porte du congélateur.

Retirer les deux charnières inférieures si le réfrigerateur sans portes ne passe pas dans l'entrée du domicile. Utiliser un chasse-écrou de 5/16 po pour les retirer comme illustré ci-dessous.

Risque de poids excessif

Utiliser deux ou plus de personnes pour soulever la porte de l'appareil.

porte

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

REMARQUE: Cette opération peut nécessiter la participation de deux personnes - l'une pour soulever la porte et l'autre pour faire passer le tuyau d'eau et le cable par l'axe de la charnière inférieure.

IMPORTANT: Ne pas retirer l'une des vis A.

Réinstallation des portes et charnières

Si les portes et charnières inférieures ont été retirées, suivez les instructions suivantes pour la réinstallation :

1. Réinstaller les deux charnières inférieures à l'aide d'un chasse-écrou de 5/16 po pour serrer les vis comme illustré ci-dessous.

1. Si ce modèle d'appareil comporte un distributeur d'eau dans la porte :
2. Soulever suffisamment la porte du congélateur pour faire passer le tuyau d'eau du distributeur d'eau et le câble à travers l'axe de la charnière inférieure comme illustré ci-dessous.

REMARQUE: Cette opération peut nécessiter la participation de deux personnes - l'une pour soulever la porte et l'autre pour faire passer le tuyau d'eau et le cab par l'axe de la charnière inférieure.

IMPORTANT : Tenir la porte pendant l'installation de la charnière.

1. Fermer la porte du congélateur pour aligner et réinstaller la charnière supérieure. Utiliser un tournevis TORX T30 pour serrer les vis comme illustré ci-dessous.

IMPORTANT: Installer un support supplémentaire pour la porte pendant la réinstallation de la charnière supérieure. La force d'attraction des aimants de la porte n'est pas suffisante pour la maintenir en place.

1. Si ce modèle d'appareil comporte un distributeur d'eau dans la porte, brancher le tuyau du distributeur d'eau. Pour le branchement, pousser le tuyau dans le raccord jusqu'à ce qu'il s'arrête et que le repère noir touche la partie avant du raccord comme illustré ci-dessous.

1. Brancher le câblage comme illustré ci-dessous.

1. Réinstaller l'agrafe de cablage et le support attache-fil avec une clé à douille à tête hexagonale de 1/4 po.
2. Brancher les fiches de câblage du support attache-fil.
3. Soulever suffisamment la porte du réfrigerateur pour insérer la porte dans l'axe de charnière inférieure comme illustré ci-dessous.

IMPORTANT: Tenir la porte pendant l'installation de la charnière.

1. Fermer la porte du réfrigerateur pour aligner et réinstaller la charnière supérieure. Utiliser un tournevis TORX T30 pour serrer les vis comme illustré ci-dessous.

IMPORTANT: Installer un support supplémentaire pour la porte pendant la réinstallation de la charnière supérieure. La force d'attraction des aimants de la porte n'est pas suffisante pour la maintenir en place.

Fermeture et alignement des portes

Le réfrigerateur est équipé de deux roulettes ajustables.

Elles servent à mettre à niveau le réfrigerateur lorsque le sol est inégal ou pour permettre de plus facilement fermer les portes. Suivre les instructions ci-dessous :

1. Utiliser un niveau à bulle pour vérifier l'aplomb du plancher l'arrière du réfrigerateur sera placé. Si le réfrigerateur n'est pas de niveau, ajuster le plancher ou ajouter une cale pour créer un plancher d'aplomb pour les roulettes arrêtées. Une partie arrière d'aplomb empêche l'armoire du réfrigerateur de courber.
2. Placer le réfrigerateur à son emplacement définitif dans la cuisine et ouvrir les deux portes.
3. Ouvrir complètement les deux portes.
4. Si ce modèle d'appareil comporte un distributeur d'eau, ouvrir la porte du filtre à eau en la tirant vers soi comme illustré ci-dessous. Il n'est pas nécessaire de retirer le filtre à eau lui-même.
5. Tirer la grille de la base vers soi par les côtes, puis par le centre pour la dégager.

1. Pour retirer la grille de la base, faire pivoter le côté droit et tirer jusqu'à ce que ce côté passe sous la porte du réfrigerateur. Puis tirer le côté gauche de la grille de la base pour la retirer complètement.

1. Soulever les roulettes pendant qu'une personne pousse le réfrigerateur pour soulever la partie avant. Utiliser le niveau à bulle sur le dessus ou à l'intérieur du réfrigerateur pour mettre l'appareil d'aplomb. Vérifier le niveau à bulle tout en surveillant les ouvertures entre l'appareil et les armoires, moulures ou meubles adjacents. Si les éléments adjacents à l'appareil ne sont pas de niveau, il pourrait être impossible d'obtenir des ouvertures de chaque côté égales (perpendiculaires) lorsque le réfrigerateur est d'aplomb. Continuer l'ajustement jusqu'à ce que les quatre coins soient fixes sans bercer.
2. Utiliser un chasse-écrou de 3/8 po pour faire tourner les vis de réglage de l'aplomb situées sur les deux côtes du réfrigerat. Alignment des portes comme illustré ci-dessous. Si le sol est irrégulier, tourner une Localiser les charnières sur le dessus du réfrigerateur. vis ou les deux vis vers la droite ou vers la gauche plusieurs dévisser les vis de charnière de deux tours complets. fois pour relever ou abaisser le réfrigerateur.
3. Utiliser une clé à molette de 5/16 po pour tourner la vis d'alignement comme illustré ci-dessous. Selon la façon dont la porte du réfrigerateur est décalée par rapport à la porte du congélateur, tourner la vis vers la droite pour relever la porte du réfrigerateur ou vers la gauche pour l'abaisser jusqu'à ce que les deux portes soient alignées verticalement. Serrer l'écrou de blocage de 11/16 po avec la clé.
4. Fixer la grille de la base si elle a été dégagée. Alignement des portes comme illustré ci-dessous. Si le sol est irrégulier, tourner une vis ou les deux vis vers la droite ou vers la gauche plusieurs fois pour relever ou abaisser le réfrigerateur. Dévisser les vis de charnière de deux tours complets.

1. Fermer les deux portes et vérifier qu'elles ferment aussi facilement que souhaité. Sinon, tourner les deux vis vers la droite pour relever le réfrigerateur en l'inclinant un peu plus vers l'arrière jusqu'à ce que les portes ferment comme souhaité.
2. Vérifier que la fiche technique est à l'intérieur de la cavité de l'ougrille de la base avant d'installer celle-ci sur la caisse du réfrigerateur. P1. Reinstaller la grille de la base dans la caisse du réfrigerateur, en introduisant d'abord le côté gauche puis le côté droit de la base de la grille de la base comme illustré ci-dessous. Introduire le tuyau et le cable du distributeur d'eau dans la cavité de la grille de la base sous la charnière inférieure gauche.
3. Pousser la grille de la base pour la fixer à la caisse à l'aide des agrafes.

Niveau de la porte

Les portes du réfrigerateur sont conçues pour être légèrement décalées verticalement lorsque le réfrigerateur est vide. Si les portes ne sont pas alignées correctement une fois que de la nourriture a été placée à l'intérieur, suivre les instructions suivantes :

1. Utiliser une clé à molette de 11/16 po pour desserrer l'écrou et le blocage situé sous la porte du réfrigerateur comme illustré ci-dessous. Ajuster la clé pour pouvoir l'introduire dans l'espace.

1. Serrer les vis de charnière gauche et droite sur le dessus du réfrigerateur.

Instructions pour la porte

Rassembler les outils et pièces nécessaires et lire toutes les instructions avant de commencer l'installation. Conserver ces instructions pour référence ultérieure.

Risque de décharge électrique

Déconnecter la source de courant électrique avant d'enlever les portes.

Le non-respect de cette instruction peut causer un décès ou une décharge électrique.

REMARQUE: En cas de déménagement, prendre les mesures de l'entrée de l'habitation, avant de déplacer le réfrigerateur, afin de déterminer si il est nécessaire de démonter la porte du réfrigerateur et celle du congélateur. Si les portes doivent être retirées, voir les instructions ci-dessous.

IMPORTANT: Avant de commencer, tourné la commande du réfrigerateur à Off (arrêt) ou désactiver le refroidissement. Débrancher le réfrigerateur ou déconnecter la source de courant électrique. Retirer les alimentés, le bac d'entreposage des glaçons (sur certains modèles) et tout balconnet régulable ou compartiment utilitaire des portes. 5.

OUTILS REQUIS Selon le modèle, les outils suivants pourraient être requis : Niveau à bulle, tournevis à lame plate, tournevis 6. cruciforme no 2 d'un minimum de 4 po de long, clés hexagonales de 3/16 po, cle à douille hexagonale de 1/4 po, 3/8 po et 5/16 clés plates de 1/4 po et 5/16 po ou clés à molette, carré d'entraînement ou cle à douille hexagonale de 3/8 po, tournevis TORX, tournevis T30.

Installation et retrait des poignées de la porte

PIÈCES COMPRISES : 2 poignées de porte, une clé à tête hexagonale de 1/8 po et de 3/32 po (au besoin) et des vis de blocage de rechange.

Installation des poignées :

REMARQUE : Les vis de blocage sont préinstallées sur les poignées.

1. Retirer les poignées de l'emballage à l'intérieur du réfrigerateur.

REMARQUE : Afin d'éviter d'érafler le revêtement, placer les poignées sur une serviette ou une autre surface souple.

1. Ouvrir la porte du congélateur. Placer la poignée sur les vis à épaulement montées sur la porte du réfrigérateur en orientant les vis de blocage vers le congélateur.

A. Vis à épaulement B. Vis de blocage

Vis de blocage à l'intérieur de la poignée

1. Pousser fermement la poignée vers la porte jusqu'à ce que la base de la poignée soit en affleurement de la porte.
2. Tout en maintenant la poignée, introduire le côté court de la clé à tête hexagonale dans le trou supérieur, puis tourner légèrement la clé à tête hexagonale pour l'engager dans la vis de blocage.

1. Serrer la vis de blocage dans le sens horaire jusqu'à ce qu'elle commence à toucher la vis à épaulement.
2. Répéter les étapes 4 et 5 pour commencer à serrer la vis de la mâle blocage inférieure.

Répétez que les deux vis de blocage ont été partiellement serrées, comme décrit dans les étapes précédentes, desserrez complètement les vis de blocage inférieures et supérieures.

IMPORTANT: Lorsque les vis semblent serrees, les serrer d'un quart de tour supplémentaire. Sans ce serrage supplémentaire, la poignee ne sera pas correctement installée.

1. Ouvrir la porte du réfrigerateur et fermer la porte du congélateur. Répéter les étapes 2 à 7 pour installer l'autre poignée sur la porte du congélateur en orientant les vis de blocage vers le réfrigerateur.
2. Conserver la clé à tête hexagonale et toutes les instructions.

Style 1

1. Tout en maintenant la poignée, introduire le côté court de la clé à tête hexagonale dans le trou supérieur, puis tourner légèrement la clé à tête hexagonale pour l'engager dans la vis de blocage.
2. Desserrer la vis de blocage dans le sens antihoraire en la tournant d'un quart de tour à la fois.
3. Répéter les étapes 1 et 2 pour la vis de blocage supérieure. Dégager la poignée de la porte en la tirant doucement.
4. Si nécessaire, stérilez les vis à épaulement de la porte avec un tournevis cruciforme.

Démontage des portes et charnières

1. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Ouvrir les deux portes à. Retirer la grille de la base en desserrant les deux vis puis en tirant sur les angles extérieurs comme illustré ci-dessous.

REMARQUE: Les portes ne doivent être ouvertes qu'à. Si elles sont entièrement ouvertes, la grille de la base ne s'enlevera pas.

1. Déconnecter le tuyau d'eau situé derrière la grille de la base du côté de la porte du congélateur. Le tube du distributeur passé à travers la charnière de porte et doit être débranché pour permettre le retrait de la porte.

REMARQUE : Pour les modèles dont le bac d'entreposage à glaçons est installé sur la porte, il y a deux raccords de tuyau d'eau, comme illustré. Sur les modèles dont le bac d'entreposage à glaçons est installé à l'intérieur du congélateur, il n'y a qu'un seul raccord de tuyau d'eau.

Raccord de tuyau d'eau (style 1) : Presser l'anneau extérieur coloré contre l'avant du raccord et tirer doucement sur le tuyau du distributeur pour le libérer comme illustré ci-dessous.

REMARQUE : Maintenir le connecteur du tuyau d'eau fixé au tuyau qui passe sous le congélateur. La porte ne peut être enlevée si le connecteur est toujours fixé au tuyau qui passe par la charnière de porte.

Raccord de tuyau d'eau (style 2) : Tirer fermement sur l'attache pour libérer le tuyau d'eau puis le dégager, comme illustré ci-dessous.

REMARQUE : Laisser l'attache fixée au tuyau qui passe sous le congélateur.

1. Déconnecter le câble situé derrière la grille de la base du côté de la porte du congélateur comme illustré ci-dessous.

Sur les modèles avec le bac d'entreposage installé sur la porte :

REMARQUE: Deux faisceaux de câblage sont acheminés sous le condensateur - un gros faisceau de câblage avec un gros œillet et deux fiches blanches au bout et un petit faisceau de câblage avec un petit œillet et une fiche jaune au bout.

Retirer le collier en P avec une clé à douille à tête hexagonale de 1/4 po. Retirer le petit faisceau de câblage du collier en P. Oter l'agrafe de câblage avec une clé à douille à tête hexagonale de 1/4 po. Tirer le boîtier de raccordements électriques pour le dégager de dessous le réfrigérateur. Débrancher les connecteurs du boîtier. Tirer avec précaution le gros faisceau de câblage (comportant les deux fiches blanches) jusqu'à la plaque de mise à la terre. S'assurer que le trou de la charnière est libre de toute obstruction puis tirer avec doucement le tuyau d'eau à travers la charnière. (Éviter de déformer le tuyau.) Ensuite, tirer doucement l'autre tuyau d'eau à travers la charnière, en évitant toujours toute déformation. Enfin, tirer doucement le faisceau de câblage (y compris l'œillet et les connexions) à travers la charnière.

Sur les modèles avec le bac à glaçons installé dans le congélateur :

REMARQUE : La configuration du câblage est plus simple que celle figurant sur l'illustration ci-dessus. Il n'y a qu'un seul faisceau de câblage avec un connecteur, et il n'y a pas de plaque de mise à la terre.

Oter l'agrafe de câblage avec une clé à douille à tête hexagonale de 1/4 po. Tirer le boîtier de raccordements électriques pour le dégager de dessous le réfrigérateur. Débrancher les connecteurs du boîtier.

1. Fermer les deux portes et les garder fermées jusqu'à ce que « vous soyez prêt à les soulever pour les dégager de la caisse »
2. Selon le modèle, utiliser une clé hexagonale de 3/16 po ou un tournevis TORX T30 pour-retirer les vis de la charnière supérieure gauche comme illustré ci-dessous.

IMPORTANT : Ne pas retirer les vis A. Tenir la porte pendant le retrait de la charnière.

A. Ne pas retirer ces vis.

Avertissement

Risque de poids excessif

Utiliser deux ou plus de personnes pour soulever la de l'appareil.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Soulever verticalement la porte du congélateur pour la dégager de la charnière inférieure. Le conduit d'eau et le cable restent joints à la porte du congélateur et passent à travers la charnière inférieure gauche.

REMARQUE: Cette opération peut nécessiter la participation de deux personnes - l'une pour soulever la porte et l'autre pour faire passer le tuyau d'eau et le câble par l'axe de la charnière inférieure.

Sur les modèles avec le bac à glaçons installé dans le congeleur :

S'assurer que le trou dans la charnière est dégagé de toute obstruction, puis tirer avec précaution le tuyau d'eau à travers la charnière. (Éviter de déformer le tuyau.) Ensuite, tirer avec précaution le faisceau de câblage (y compris l’œillet et le connecteur) à travers la charnière. IMPORTANT : Faire reposer la porte sur le côté, sur une surface souple et propre comme une serviette, une couverture ou un morceau de carton. Ceci permettra d’éviter d’endommager la porte, le tuyau d'eau et le câble.

Utiliser une clé hexagonale de 3/16 po pour enlever les vis de la charnière supérieure droite, comme illustré ci-dessous.

A. Ne pas retirer les vis

IMPORTANT : Ne pas retirer l'une des vis A.

1. Soulever verticalement la porte du réfrigerateur pour la dégager de la charnière inférieure.

IMPORTANT : Faire reposer la porte sur le côté, sur une surface souple et propre comme une serviette, une couverture ou un morceau de carton. Ceci permettra d'éviter d'endommager la porte.

1. Il peut ne pas être nécessaire d'enlever les charnières inférieures pour faire passer le réfrigerateur dans un cadre de porte. Les deux charnières inférieures ont une construction similaire. ■ Au besoin, utiliser un carre d'entraînement ou une clé à douille à tête hexagonale de 3/8 po pour enlever les charnières du bas comme illustré ci-dessous.

IMPORTANT : Les supports de vérin sont montés derrière les charnières. Si on retire les charnières, s'assurer que les supports de vérin sont réinstallés lorsqu'on remet les charnières en place.

Fermeture, mise à niveau et alignement des portes

Votre réfrigerateur comporte deux roulettes ajustables à l'avant, l'une à droite et l'autre à gauche. Dans la plupart des cas, le réfrigerateur devrait être stable lorsque les deux pieds touchent plancher. Si votre réfrigerateur semble instable ou si vous désirez que les portes se ferment plus facilement, ajustez l'inclinaison du réfrigerateur en observant les instructions ci-dessous :

1. Ouvrir à nouveau les deux portes et vérifier qu'elles ferment aussi facilement que souhaité. Si ce n'est pas le cas, incliner le réfrigerateur un peu plus vers l'arrière en tournant les pieds de nivellement vers la gauche. Plusieurs tours peuvent être nécessaires et il convient de tourner les deux pieds de nivellement de façon égale.

REMARQUE : Chaque fois qu'on déplace le réfrigerateur, du tourner les pieds de nivellation vers la droite jusqu'à ce qu'ils ne soient plus en contact avec le sol. Ceci permet au

1. Utiliser un niveau à bulle pour vérifier l'aplomb du plancher ou du réfrigerateur pour rouler plus facilement.

l'arrière du réfrigerateur sera placé. Si le réfrigerateur n'est pas de niveau, ajuster le plancher ou ajouter une cale pour alignement des portes créer un plancher d'aplomb pour les roulettes arrière. Une Lorsqu'un réfrigerateur n'est pas d'aplomb transversalement, on partie arrière d'aplomb empêche l'armoire du réfrigerateur depuis avoir l'impression que ses portes ne sont pas bien alignées. courber. Si l'utilisateur a cette impression, utiliser les instructions de la

1. Déplacer le réfrigerateur à sa position finale. Au besoin, ouvrir la section précédente pour contrôler l'aplomb.

les deux portes à etsterlisr la grille de la base comme illustré ci-dessous.

1. Les deux pieds de nivellement sont situés sur les supports de chaque côté du produit comme illustré ci-dessous.

REMARQUE: Le fait d'exercer une pression contre le dessus du réfrigerateur permet d'alléger le poids appliqué aux vis de nivellement. Ceci facilite les ajustements.

1. Utiliser une clé plate ou une clé à molette de 1/4 po pour ajuster les pieds de nivellement. Tourner le pied de 3 nivellement vers la gauche pour soulever ce côte du produit ou vers la droite pour abaisser ce côte. Soulever les roulettes pendant qu'une personne pousse le réfrigerateur pour soulever la partie avant. Utiliser le niveau à bulle sur le de ou à l'intérieur du réfrigerateur pour permettre l'appareil d'aplomb. Vérifier le niveau à bulle tout en surveillant les ouvertures entre l'appareil et les armoires, moulures ou meubles adjacents. Si les éléments adjacents à l'appareil ne sont pas de niveau, il pourrait être impossible d'obtenir des ouvertures de chaque côte égales (perpendicularaires) lorsque le réfrigerateur est d'aplomb.

REMARQUE : Les deux pieds de nivellement doivent être bien en contact avec le sol et les roulettes ne doivent pas toucher le sol. Cet arrangement vise à empêcher le réfrigerateur de rouler vers l'avant à l'ouverture des portes. Continuer l'ajustement jusqu'à ce que les quatre coins soient fixes sans bercer.

Les portes sont conçues pour avoir des hauteurs légèrement différentes lorsque le réfrigerateur est vide, afin de prendre en compte le poids des aliments qui seront placés dans les portes. Si les portes ne sont toujours pas alignées après avoir contrôlé l'aplomb et rempli le réfrigerateur d'aliments, suivre les étapes ci-dessous pour ajuster l'alignement des portes.

1. Au besoin, ouvrir les deux portes à quatre-vingts degrés et retirer la grille de la base.

1. Localiser la vis d'alignement sur la charnière inférieure de la porte du réfrigérateur.

A. Vis d'alignement

Utiliser une clé plate ou une clé à molette de 5/16 po pour tourner la vis. Pour augmenter la hauteur de la porte du réfrigerateur, tourner la vis vers la droite. Pour diminuer la hauteur de la porte, tourner la vis vers la gauche.

Vérifier que les portes sont alignées au sommet. Si nécessaire, continuer à tourner la vis d'alignement jusqu'à ce que les portes soient alignées.

Ouvrez les deux portes à. Reinstallez la grille de la base.

FICHE de données de performance

Système de filtration de l'eau

Modèle P8WB2L (EDR1RXD1B) Capacité 200 gallons (757 litres) avec PID,

Modèle W11602565 Capacité 100 gallons (379 litres) sans PID

Filtres de remplacement EDR1RXD1, EDR1RXD1B, WHR1RXD1, KAD1RXD1 et EDR1RXD1R

Système testé et homologué par NSF International en vertu des normes NSF/ANSI 42, 53 et 401, ainsi que CSA B483.1 pour la réduction de contaminants spécifiés sur la fiche de données de performance.

Ce système a été testé selon les normes NSF/ANSI 42, 53, 401 et CSA B483.1 pour la réduction des substances énumérées ci-dessous. La concentration des substances indiquées dans l'eau entrant dans le système a été réduite à une concentration inférieure ou égale à la limite permise pour l'eau qui quitte le système, comme spécifié par les normes ANSI/NSF 42, 53 et 401, ainsi que CSA B483.1

La certification CSA B483.1 ne peut être utilisée qu'avec les applications de réfrigération.

Réduction concentration produits de désinfection	Concentration dans l'eau à traiter	Limite permise de concentration du produit dans l'eau	Réduction de concentration % moy.
Goût/odeur de chlore Particules Classe I*	2,0 mg/L ± 10 % Au moins 10 000 particules/mL	50 % de réduction 85 % de réduction	97,3
Réduction des contaminants	Concentration dans l'eau à traiter	Limite permise de concentration du produit dans l'eau	Réduction de concentration % moy.
Plomb : à pH 6,5/à pH 8,5	0,15 mg/L ± 10 % 0,005 mg/L	> 99,7
Benzène 0,015 mg/L ± 10 %	0,005 mg/L > 96,6
P-dichlorobenzène 0,225 mg/L	± 10 % 0,075 mg/L > 99,8
Carbofurane 0,08 mg/L ± 10 %	0% 0,040 mg/L > 98,9
Toxaphène 0,015 ± 10 % 0,003 mg/L > 93,1
Atrazine 0,009 mg/L ± 10 %	0,003 mg/L > 95,2
Amiente 10	7 à 108fibres/L††	99 %	> 99,0
Kystes opérationnels$	50 000/L min.	99,95 %	> 99,99
Turbidité	11 NTU ± 10 %	0,5 NTU 98,6
Lindane	0,002 ± 10 % 0,000 2 mg/L	> 99,0
Tétrachloroéthène	0,015 mg/L ± 10 % 0,005 mg/L	g/L > 96,5
O-dichlorobenzène	1,8 mg/L ± 10 %	0,60 mg/L	> 99,9
Éthylbenzène	2,1 mg/L ± 10 %	0,70 mg/L	99,3
1,2,4 - Trichlorobenzène	0,210 mg/L ± 10 % 0,07 mg/L	> 99,8
2,4 - D	0,210 mg/L ± 10 % 0,07 mg/L	99,9
Styrene	2,0 mg/L ± 10 %	0,1 mg/L	99,9
Toluène	3,0 mg/L ± 10 %	1,0 mg/L	96,7
Endrin	0,006 mg/L ± 10 % 0,002 mg/L	> 96,8
Aténolol	200 ± 20 % 60 ng/L	> 95,0
Triméthoprine	140 ± 20 % 20 ng/L	> 96,5
Linuron	140 ± 20 % 20 ng/L	> 96,4
Estrone	140 ± 20 % 20 ng/L	> 96,1
Réduction des contaminants	Concentration dans l'eau à traiter	Limite permise de concentration du produit dans l'eau	Réduction de concentration % moy.
Nonylphénol 1 400 ± 20 %	200 ng/L > 96,1
Carbamazépine 1 400 ± 20 %	% 200 ng/L > 98,6
Phénytoïne 200 ± 20 % 30	ng/L > 95,1
Naproxène 140 ± 20 % 20	ng/L > 96,5
Bisphenol A 2 000 ± 20 %	300 ng/L > 99,0
Méprobamate 400 ng/L ± 20	% 60 ng/L > 94,9
Diethyltoluamide 1 400 ng/L	± 20 % 200 ng/L > 98,6
Métolachlore	1 400 ng/L ± 20 % 200 ng/L	> 98,6
Ibuprofène	400 ng/L ± 20 % 60 ng/L	> 95,0

Paramètres de tests : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,5 gpm (1,89 Lpm). Pression = 60 lb/ po^2 (413,7 kPa). Température = 68 °F à 71,6 °F (20 °C à 22 °C). Capacité de service nominale = 200 gallons (757 litres).

Les composés certifiés en vertu de la norme NSF 401 sont considérés comme appartenant à la catégorie des « composés émergents/contaminants secondaires ». Les composés émergents/contaminants secondaires sont des composés qui ont été détectés à de faibles concentrations dans des sources d'approvisionnement en eau potable. Même s'ils n'apparaissent qu'à de faibles concentrations, ces composés peuvent influencer la perception et le niveau d'acceptation de la qualité de l'eau de consommation par le public.

Pour obtenir les instructions d'installation, d'utilisation et d'entretien, consulter le manuel d'utilisation. Il est important que les critères de fonctionnement, d'entretien et de remplacement du filtre soient respectés pour que le produit donne le rendement annoncé. Des dommages à la propriété peuvent se produire lorsque les instructions ne sont pas respectées. La cartouche jetable doit être changée au moins tous les 6 mois. Utiliser le filtre de remplacement, numéro de pièce EDR1RXD1/EDR1RXD1B. Prix suggéré au détail en 2024 59,99 US/69,99 CAN. Les prix sont indiqués sous réserve de modification. Le système de contrôle du filtre mesure la quantité d'eau qui passe par le filtre et indique quand remplacer le filtre. ■ Consulter les sections « Utilisation des commandes » ou « Système de filtration de l'eau » (dans les instructions d'utilisation ou le guide d'utilisation) pour savoir comment vérifier l'objet du filtre à eau. - Après avoir remplacé le filtre à eau, purger le système d'eau. Voir les sections « Distributeur d'eau et de glaçons » ou « Distributeur d'eau » dans les instructions d'utilisation ou guide d'utilisation. - Ces contaminants ne sont pas nécessairement présents dans l'approvisionnement d'eau. Même si le test a été effectué des conditions de laboratoires standard, le rendement réel variera. Pour obtenir les instructions d'installation, d'utilisation et d'entretien, consulter le manuel d'utilisation.

Assistance client 1 800 442-9991

par Whirlpool Corporation

2000 North M63

Benton Harbor, MI 49022

Fabriqué à Taiwan.

Le produit doit être utilisé pour l'eau froide seulement. Le circuit d'eau doit être installé conformément aux lois et règlements locaux et à ceux de la province concernée. Ne pas utiliser ce produit pour filtrer une eau

microbiologiquement polluée ou de qualité inconnue en touté absence d'un dispositif de désinfection adéquat en amont ou en aval du système. Les systèmes certifiés pour la réduction des kystes peuvent être utilisés pour une eau désinfectée susceptible de contenir des kystes filtrables.

de Etab. EPA no 082047-TWN-001 • Consulter la section « Garantie » (dans les instructions d'utilisation ou le guide d'utilisation) pour connaître la garantie limitée, le nom et le numéro de téléphone du fabricant.

Directives d'application/paramètres d'approvisionnement en eau

Source d'eau	Puits ou collectivité
Pression d'eau	30 à 120 lb/ \( po^2 \) (207 à 827 kPa)
Température de l'eau	33 °F à 100 °F (0,6 °C à 37,8 °C))
Débit nominal	2,27 L/min (0,50 gpm) à 60 lb/pè (413,7 kPa)

Le système de filtration d'eau peut prendre en charge une pression d'eau pouvant atteindre 120 lb/poi. L'alimentation en eau est supérieure à 80 lb/po, installer un détendeur avant d'installer le système de filtration d'eau.

*Classe I - taille des particules : > 0,5 µm à 1 µm

†Sur la base de la filtration de kystes de Cryptosporidium parvum

†† Filtres de longueur supérieure à 10 um

NSF est une marque déposée de NSF International.
