Caractéristiques	Détails
Type d'alimentation	ATX
Puissance nominale	1100W
Certification	80 PLUS Titanium
Tension d'entrée	100-240V
Fréquence d'entrée	50-60Hz
Connecteurs principaux	1 x 24-pin, 2 x 4+4-pin CPU, 6 x PCI-E 6+2-pin
Ventilation	Ventilateur 135mm à roulement hydraulique
Dimensions	150 x 86 x 200 mm
Poids	3.6 kg
Utilisation recommandée	Pour les configurations hautes performances et les stations de travail
Maintenance	Nettoyage régulier du ventilateur et des grilles d'aération
Sécurité	Protection contre les surcharges, les courts-circuits et les surchauffes
Garantie	5 ans

FOIRE AUX QUESTIONS - ST1100-TI SILVERSTONE

Comment vérifier si mon alimentation SILVERSTONE ST1100-TI fonctionne correctement ?

Pour vérifier si votre alimentation fonctionne correctement, vous pouvez utiliser un testeur d'alimentation. Débranchez l'alimentation de tous les composants, connectez le testeur, et allumez-le. Si le testeur indique que toutes les tensions sont dans les normes, l'alimentation fonctionne correctement.

Que faire si mon ordinateur ne s'allume pas avec l'alimentation SILVERSTONE ST1100-TI ?

Vérifiez d'abord que l'alimentation est correctement branchée à la prise électrique et que le câble d'alimentation est en bon état. Ensuite, assurez-vous que tous les câbles internes sont bien connectés. Si le problème persiste, essayez de tester l'alimentation avec un autre PC ou un autre testeur.

L'alimentation SILVERSTONE ST1100-TI fait un bruit étrange, que devrais-je faire ?

Un bruit étrange peut indiquer un problème avec le ventilateur de l'alimentation. Vérifiez si le ventilateur est obstrué par des poussières ou des débris. Si le bruit persiste après nettoyage, il peut être nécessaire de remplacer l'alimentation.

Comment savoir si ma SILVERSTONE ST1100-TI est compatible avec ma carte mère ?

Vérifiez que votre carte mère utilise une connectique compatible avec l'alimentation. Assurez-vous que le nombre de connecteurs d'alimentation (24 broches pour la carte mère, 4/8 broches pour le processeur) est suffisant pour votre configuration.

Est-ce que l'alimentation SILVERSTONE ST1100-TI est protégée contre les surtensions ?

Oui, l'alimentation SILVERSTONE ST1100-TI est équipée de plusieurs protections, y compris la protection contre les surtensions, les courts-circuits et les surcharges, pour garantir la sécurité de vos composants.

Que faire si l'alimentation SILVERSTONE ST1100-TI surchauffe ?

Assurez-vous que l'alimentation est correctement ventilée et qu'il n'y a pas d'obstructions autour des ventilateurs. Vérifiez également si les câbles internes ne bloquent pas le flux d'air. Si le problème persiste, envisagez de remplacer l'alimentation.

Comment installer l'alimentation SILVERSTONE ST1100-TI dans mon boîtier ?

Pour installer l'alimentation, placez-la dans le compartiment prévu à cet effet dans votre boîtier, alignez les trous de vis, et fixez-la avec les vis fournies. Connectez ensuite tous les câbles d'alimentation aux composants appropriés.

Quelle est la durée de garantie de l'alimentation SILVERSTONE ST1100-TI ?

La durée de garantie de l'alimentation SILVERSTONE ST1100-TI est généralement de 3 ans, mais il est recommandé de vérifier les conditions spécifiques sur le site du fabricant ou sur votre reçu d'achat.

MODE D'EMPLOI ST1100-TI SILVERSTONE

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

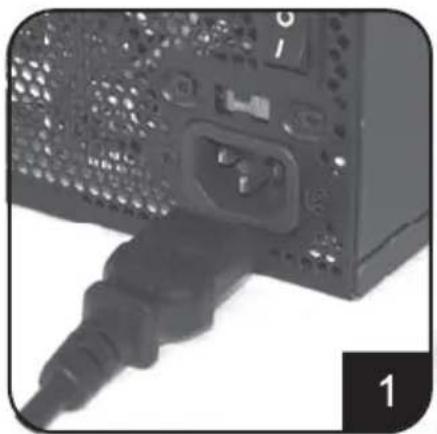

Veuillez assurer l'alimentation d'énergie n'est pas branché au câble de courant alternatif.

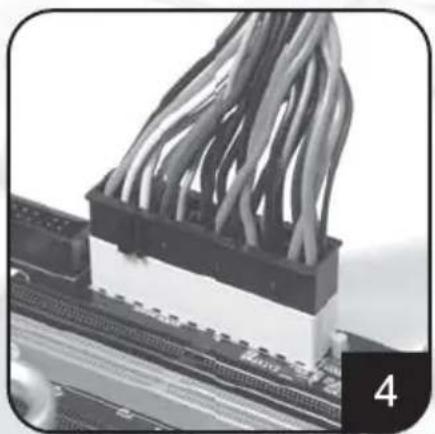

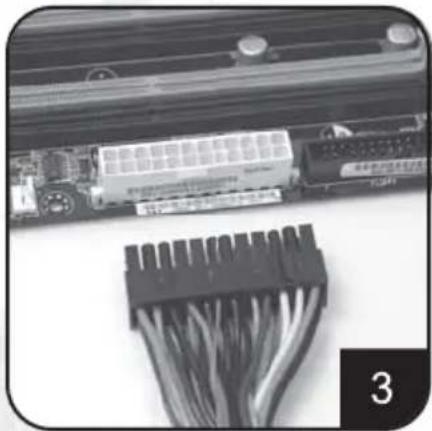

Raccorder le câble électrique d'ATX 20 broche/EPS 24 broche au connecteur correspondant de la carte principale.

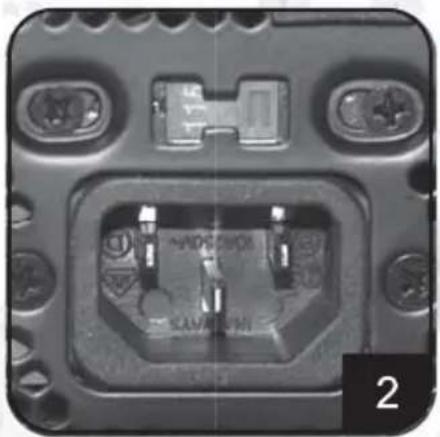

Commuter à la tension correcte de votre local. (pour des alimentations d'énergie de non-PFC seulement) Note : Les alimentations d'énergie avec la fonction de PFC peuvent ajuster la tension de puissance d'entrée automatiquement sans intervention d'utilisateur.

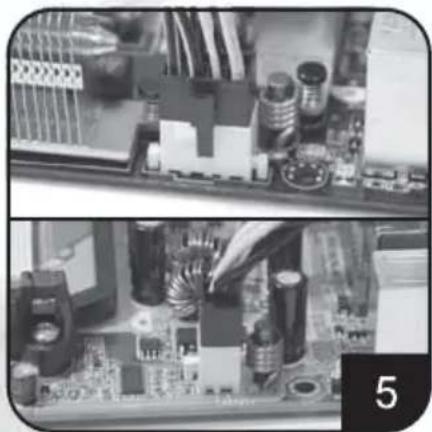

Raccorder le câble électrique d'ATX +12V 4-broche/EPS +12V 8-broche au connecteur correspondant de la carte principale.

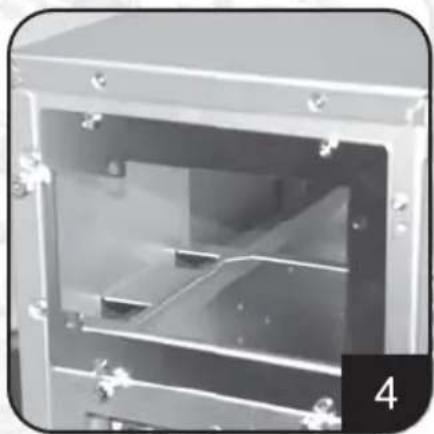

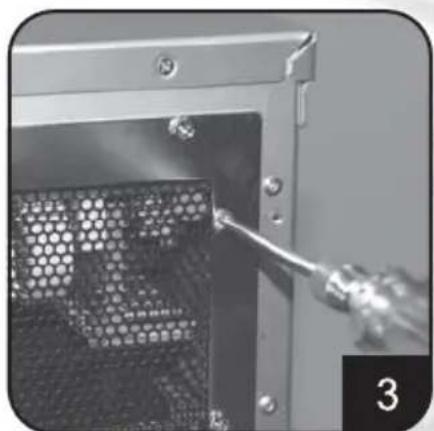

Placer l'alimentation d'énergie dans l'endroit de châssis indiqué pour l'alimentation d'énergie et la fixer. (référez à votre manuel de châssis)

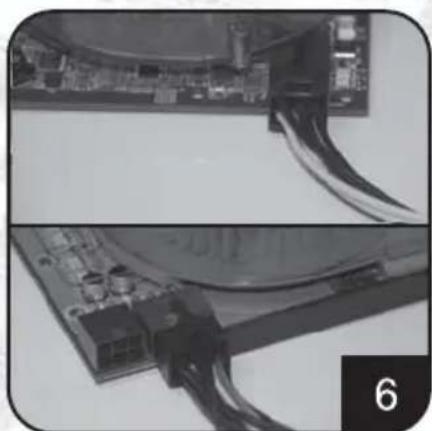

Raccorder le câble électrique de PCI-E 6 broche/8-broche PCI-Express au connecteur correspondant de la carte vidéo. (au besoin)

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

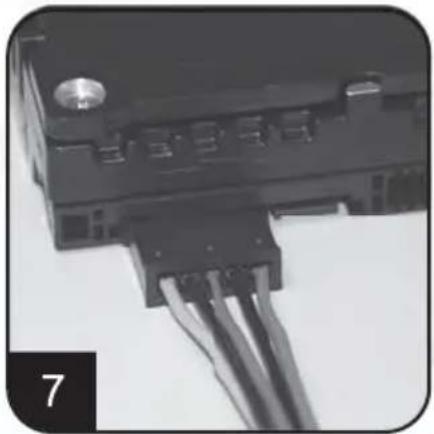

Raccorder les câbles électriques de SATA au lecteur dur ou aux dispositifs de SATA.

MITSUMI 3.5 micro 10

Raccorder le petit câble électrique de 4-broche au lecteur de disque souples ou à d'autres dispositifs compatibles

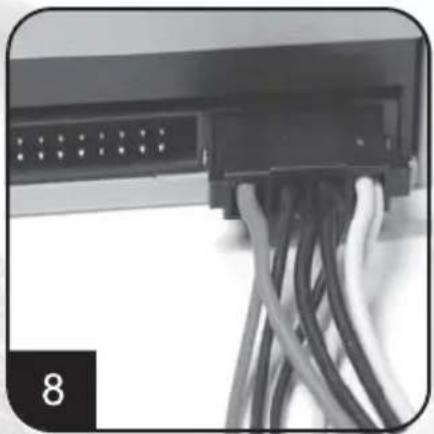

Raccorder le câbles électriques périphériques 4-broche aux lecteur dur IDE, au lecteur optiques ou à d'autres dispositifs.

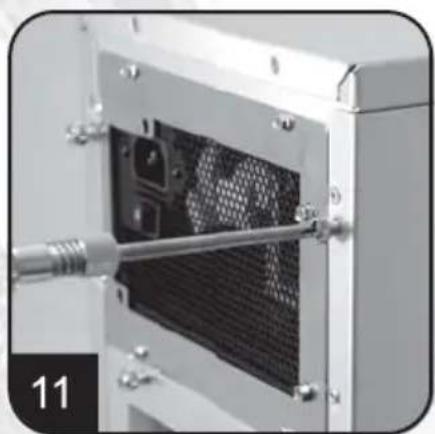

Réinstaller le couvercle du châssis, et la fixer. (Référez-vous à l'installation du châssis).

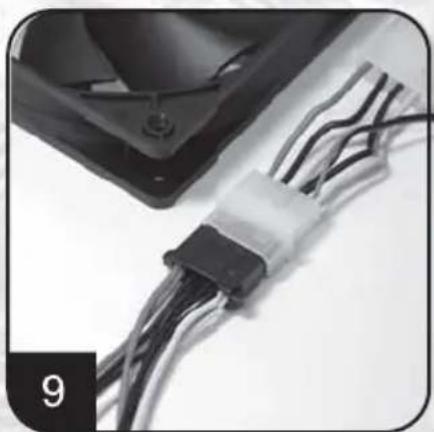

Raccorder le câbles électriques périphériques de 4 broche aux ventilateurs en utilisant les connecteurs périphériques. (Variété de C.C +12V).

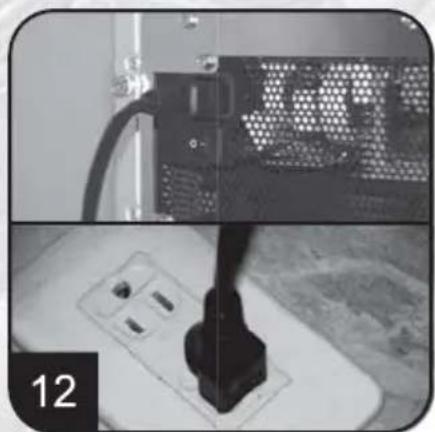

Raccorder le câble de courant alternatif à l'alimentation d'énergie. (Attention : veuillez ne pas utiliser la douille de prolongation, si à l'aide de la douille de prolongation est nécessaire, évitez l'utilisation combinée avec d'autres appareils électroménagers de puissance plus élevée tels que TV, l'amplificateur audio, etc...).

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

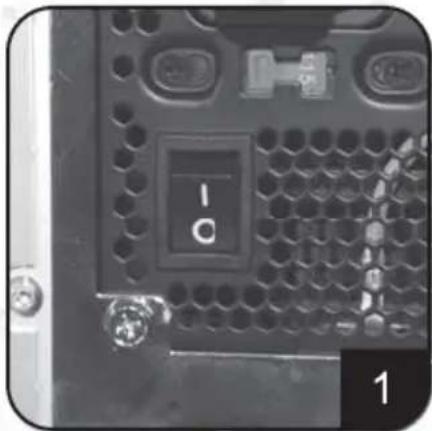

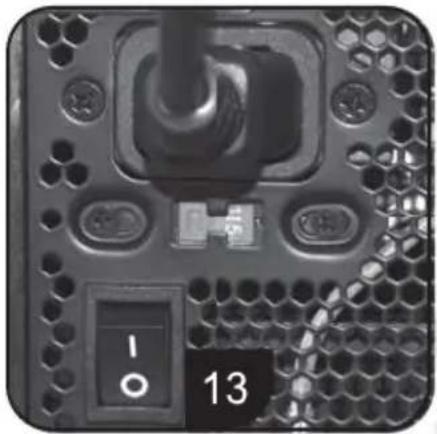

Allumer l'alimentation d'énergie par le changement au mode de « I » (entrée-sortie).

Attention : L'alimentation d'énergie est Standby. Le système en marche et en arrêt est commandé par la carte principale. (Référez-vous au manuel de carte principale).

Installation d'alimentation d'énergie (pour le remplacement)

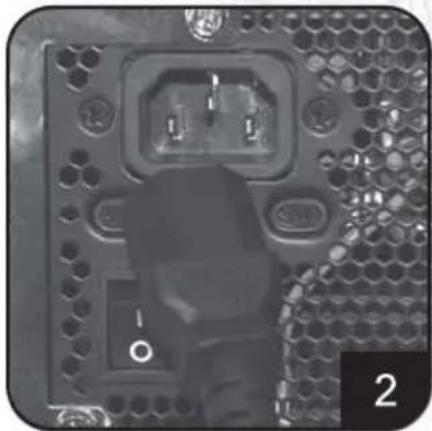

Après la mise hors tension du système, commuter l'alimentation d'énergie à la position de « O » pour désactiver le système de Standby et s'assurer le système se branche à la source de puissance.

Enlever le câble de courant alternatif de l'alimentation d'énergie.

Enlever tous les câbles d'alimentation d'énergie branchés à la carte vidéo de carte principale et, au lecteur dur et à tout autre dispositif.

Enlever l'alimentation d'énergie du châssis. (Référez-vous au manuel de l'installation de votre châssis.).

1. Référez-vous à l'étape 1 « l'installation d'alimentation d'énergie (pour l'installation du système nouveau) ».

Notes et attentions d'utilisation d'alimentation d'énergie.

1. L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie en aucune condition. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte par la garantie.
2. Veuillez employer l'alimentation d'énergie dans des environnements secs.
3. N'obstruer, insérer, ni mettre rien dans les passages et ouverture de l'alimentation d'énergie.
4. Le câble à C.A. inclus avec l'alimentation d'énergie a été strictement examiné par l'usine pour des défauts et la qualité, utiliser seulement le câble à C.A. fourni avec votre alimentation d'énergie. Le câble de courant alternatif fabriqué par un tiers peut produire des résultats incompatibles et probablement endommager votre alimentation de système ou d'énergie
5. Ce produit est conçu pour l'usage d'intérieur seulement.

Dépannage

Si votre alimentation d'énergie ne fonctionne pas correctement, référez-vous aux étapes suivantes :

1. Veuillez s'assurer que le commutateur de tension est en mode correct pour l'usage dans votre endroit (115V ou 230V). (pour des alimentations d'énergie sans fonction de PFC seulement)
2. Veuillez s'assurer que le câble de courant alternatif Est se raccorde à l'alimentation d'énergie.
3. Veuillez s'assurer qu'au mode « I » de l'alimentation « d'énergie entrée-sortie » est choisi.
4. Vérifier une deuxième fois pour voir si tous les cartes vidéo de carte principale, lecteurs durs, et câbles de dispositifs sont branchés correctement.
5. Veuillez arrêter l'alimentation d'énergie en commutant « entrée-sortie » au mode de « O ». Attendez approximativement 5 minutes pour que l'alimentation d'énergie remette à zéro ses mécanismes de protection, puis alimenter le mode de « I » et redémarrer le système.

Attention : L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie dans aucune circonstance. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte sous la garantie.

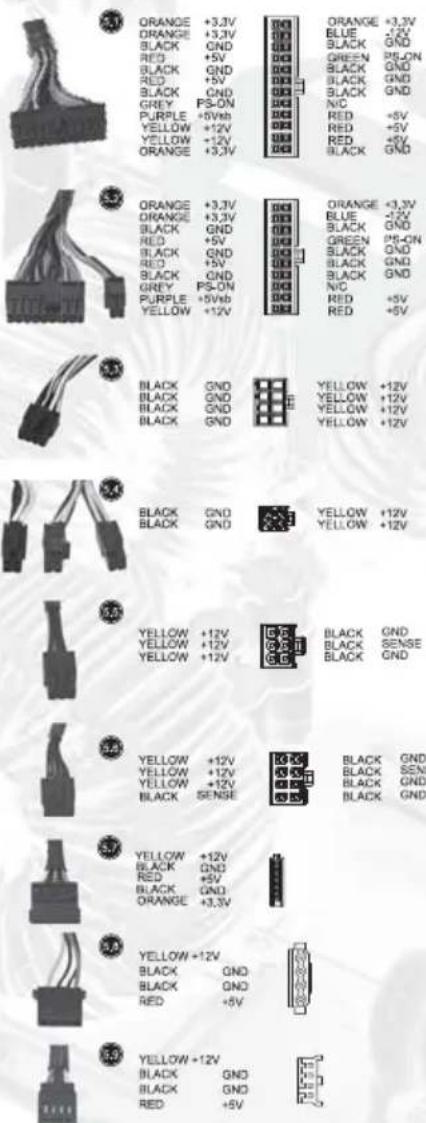

Connecteurs d'alimentation d'énergie

Connecteur de puissance d'EPS de carte principale 24-broche.

Supporter la dernière carte principale de ATX/BTX PC. Supporter carte principale de serveur d'EEB/CEB/poste de travail.

Connecteur de puissance de carte principale ATX 20-broche

Supporter carte principale ATX PC.

Connecteur de puissance EPS 8-broche CPU +12V

Supporter serveur/ poste de travail CPU Duel. Supporter le système de CPU singulier dernier.

Connecteur de puissance ATX 4-broche CPU +12V

Supporter le système de CPU singulier dernier.

Connecteur de puissance PCI-E 6-broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 6-broche.

Connecteur de puissance PCI-E 8 broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 8-broche.

Connecteur de puissance de disque dur SATA

Supporter lecteur de disque dur dernier SATA.

Connecteur de puissance Standard périphérique 4-broche

Supporter lecteur dur IDE/SCSI, lecteur optique, ventilateur, etc....

Petit connecteur de puissance souple de 4-broche.

Supporter dispositif de souple standard ou dispositifs compatibles.

Connecteurs d'alimentation d'énergie

Le fil convertissant

au connecteur à 8 broches EPS pour convertir au connecter d'ATX 4-broches

Attention:

1. Veuillez arrêter votre système et commuter au mode de « O » sur l'alimentation d'énergie avant de brancher ou de débrancher des connecteurs de puissance.
2. Tous les connecteurs de puissance sont verrouillés pour empêcher les raccordements incorrects. Si vous ne pouvez pas les raccorder facilement, vérifier une deuxième fois pour assurer la direction et le type du connecteur avant d'essayer de brancher de nouveau. Ne pas brancher le connecteur par la force ; le raccordement incorrect endommagera l'alimentation ou les dispositifs d'énergie dans votre système.
3. Le fil convertissant (image 5.10) peut seulement être attaché au connecteur à 8 broches EPS pour convertir au connecter d'ATX 4-broches. Le raccordement incorrect endommagera l'alimentation ou les dispositifs d'énergie dans votre système.

Les connecteurs montrés ci-dessus peuvent différer selon le modèle de votre alimentation d'énergie.
