MODE D'EMPLOI Extrema 700/16-3 IX T.I.P.
Déclaration de conformité
Par la présente nous, l'entreprise T.I.P. Technische Industrie Produkte GmbH, Siemensstr. 17, D-74915 Waibstadt, nous déclarons comme seul et unique responsable que les produits énoncés ci-dessous répondent aux exigences fondamentales des directives européennes ci-présente - et à toutes les modifications suivantes: 2006/42/EC, 2014/30/EU, 2011/65/EU.
Félicitations pour votre achat de ce produit T.I.P.!
Comme tous les produits T.I.P., ce produit a été développé en prenant compte des toutes dernières connaissances. La production et le montage de ce produit se font sur la base de la technologie des pompes la plus moderne et en utilisant des composants électriques, électroniques ou mécaniques les plus fiables pour garantir la haute qualité et la longévité de votre nouveau produit.
Pour pouvoir jouir de tous les avantages techniques, prière de lire ce mode d'emploi soigneusement.
Des illustrations explicatives se trouvent dans l'annexe de ce mode d'emploi.
Table de matières
- Avis de sécurité.... 1
- Données techniques .... 2
- Secteur d'utilisation 2
- Volume de livraison....2
- Installation....3
- Branchement électrique....3
- Mise en service 4
- Entretien et détection des pannes....5
- Garanti 6
- Commande des pièces de rechange 6
- Service 6
Annexe: Illustrations
1. Avis de sécurité
Veuillez lire attentivement le mode d'emploi et vous familiariser avec les composants et l'utilisation correcte de ce produit. Le fabricant n'endosse pas la responsabilité en cas de dommages suite du non-respect des instructions et consignes. Les dégâts causés suite du non-respect des instructions et consignes ne sont pas couverts par la garantie. Gardez ce mode d'emploi, il doit être transmis à tout usager à qui on aurait cédé la pompe.
Les personnes non familiarisées avec le contenu de ce manuel d'utilisation ne doivent pas utiliser cet appareil.
La pompe ne doit pas être utilisée par des enfants.
La pompe ne peut être utilisée par des personnes à capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances que si elles sont sous la surveillance ou ont été formées à l'utilisation en toute sécurité de l'appareil et comprennent les risques en découlant. Les enfants ne doivent pas jouer avec l'appareil. L'appareil et le câble de raccordement doivent être maintenus hors de portée des enfants.
La pompe ne doit pas être utilisée lorsque des personnes se trouvent dans l'eau.
La pompe doit être alimentée par un dispositif de protection contre le courant de défaut (RCD / interrupteur FI) avec un courant de défaut mesuré n'étant pas supérieur à 30 mA.
Si la conduite de raccordement de réseau de l'appareil est endommagé, elle doit être remplacée par le fabricant ou son service après-vente ou une autre personne qualifiée, pour éviter les risques.
Faites particulièrement attention aux indications précédées des symboles suivants:
Avertissement que le non-respect de l'instruction comporte un risque très grave pour les personnes et les biens.
Le non-respect de cette instruction peut entraîner une décharge électrique susceptible de provoquer des blessures et/ou des dégâts matériels.
Vérifiez que la pompe n'ait pas subi de dommage au cours du transport. En cas de dommages éventuels, prévenez le distributeur sous huitaine à compter de la date d'achat.
2. Données techniques
| Modèle | EXTREMA 700/16-3 IX |
| Tension de réseau/ Fréquence | 400 V / 3~ / 50 Hz |
| Puissance absorbée | 2,500 Watt |
| Type de protection | IPX8 |
| Raccord de refoulement | 59,61 mm (2"), filetage mâle |
| Débit maximum ( Q_max )1) | 42.000 l/h |
| Pression maxi. | 1,6 bar |
| Hauteur d'élévation maxi. ( H_max )1) | 16 m |
| Profondeur maximum d'immersion ∇ | 7 m |
| Dimension maximum des corps solides pompés | 50 mm |
| Température maxi. du liquide pompé ( T_max ) | 50 °C |
| Temp. max. du fluide pompé sur le court terme ( T_max. <4 min )3) | 95 °C (max. 4 min.) |
| Nombre maximum de démarrages par heure | 30, uniformément |
| Longueur du câble de raccordement | 10 m |
| Type de câble | H07RN-F (4G-1mm2) |
| Poids (net) | ~ 13,5 kg |
| Niveau min. auto-amorcage (A)2) | 125 mm |
| Niveau min. aspiration (B)2) | 65 mm |
| Dimensions (L x P x H) | 25,5 x 23,5 x 45 cm |
| Numéro article | 30275 |
1) Les prestations maxi ont été évalué à condition d'une sortie libre et non réduite.
2) Les données entre parenthèses se réfèrent aux illustrations à la fin de ce mode d'emploi.
3) Lorsque la température de l'eau se situe entre 50 °C et 95 °C la pompe fonctionnement pendant 4 minutes avant de se couper automatiquement, pour laisser le moteur refroidir complètement.
3. Secteur d'utilisation
Les pompes submersibles pour eau sale de T.I.P. sont des électropompes pour débiter l'eau claire ou sale, qui contient des corps solides jusqu'à la dimension maximale mentionnée dans les données techniques. Ces produits de haute qualité avec leurs caractéristiques convaincants ont été conçus pour le drainage et le pompage des liquides.
Parmi les domaines d'application standard des pompes submersibles à eaux usées, citons: Vidage des bassins, cuves, réservoirs, fosses à eaux usées, ainsi que drainage d'urgence suite à des inondations ou à une crue.
Les pompes submersibles pour eau sale de T.I.P. sont conçues pour une installation temporaire ou fixe.
L'appareil n'est pas conçu pour être utilisé dans des piscines ou pour être monté dans le réseau d'alimentation en eau potable.
La pompe n'a pas été conçue pour les fontaines d'intérieur, les aquariums etc.
Si vous utilisez la pompe dans un étang il faut prendre soin de ne pas aspirer des poissons etc.
Ne véhiculer ni eau salée, ni matières fécales, ni produits inflammables, corrosifs, explosifs ou d'autre liquides dangereuses. Le débit ne doit surpasser la température maximale (cette température est indiquée dans les données techniques).
Particularité de cette pompe : il est possible de l'utiliser à court terme (max. 4 min.) avec une température de fluide pouvant atteindre 95 °C (voir les caractéristiques techniques).
Dans la pompe sont employé des lubrifiants qui au cas d'un emploi inadéquat ou d'un endommagement peuvent polluer le liquide pompé. Les lubrifiants utilisés sont biodégradables et ne sont pas nuisibles à la santé.
4. Volume de livraison
Le présent produit est livré avec les éléments suivants :
Une pompe avec câble de raccordement (sans prise), deux raccord, un mode d'emploi.
Vérifiez que la livraison est complète. En fonction de la destination prévue, d'autres accessoires peuvent être nécessaires (cf. chapitres "Installation" et "Commande de pièces détachées").
Conservez si possible l'emballage jusqu'à l'échéance de la garantie. Débarrassez-vous des matériaux
d'emballage dans le respect des règles de protection de l'environnement.
5. Installation
5.1. Avis généraux
Pendant l'installation la pompe ne doit pas être connectée au réseau électrique.
La pompe et tout le système de raccordement doivent être à l'abri du gel.
Tous les branchements doivent être absolument étanches, parce que des tuyaux qui fuient altèrent le rendement de la pompe et peuvent mener à des dommages considérables. Le cas échéant utilisez un matériau approprié pour que le montage soit hermétique.
Evitez de serrer les fermetures trop fortement cela pourra les endommager.
Assurez-vous que tous les branchements à vis sont hermétiques. Cependant il faut éviter un effort excessif au serrage des branchements à vis ou d'autres composants. En installant les branchements il faut veiller à ce qu'il n'y ait pas de vibrations ou tensions. De même, les lignes de rattachements ne doivent pas avoir des plis ou des contre-pentes.
Faites attention aux illustrations qui se trouvent dans l'annexe de ce mode d'emploi. Les chiffres et les autres informations mentionnées entre parenthèses dans les explications qui suivent, se réfèrent à ses illustrations.
5.2. Installation de la conduite de refoulement
La conduite de refoulement transporte le liquide de la pompe au point de prélèvement. Pour éviter des pertes d'écoulement il est conseillé d'utiliser une conduite de refoulement qui a (au minimum) un diamètre égal à celui du raccord de refoulement (1). Comme conduite de refoulement il faut utiliser un tuyau flexible et adéquat, p. ex. un tuyau spécialement conçu pour le drainage.
Pour faciliter l'installation la livraison contient un coude (10), multidimensionnel pièce avec raccordements suivants: 1 x 47,80 mm (1 ½"), raccord pour tuyau 51mm, 38 mm (11). Lors de l'adoption à la conduite de refoulement il faut détacher les pièces étroites dont vous n'avez pas besoin de la pièce de raccordement multidimensionnelle en coupant aux points prévues (a, b, c). Pour l'enlèvement des pièces non-utilisées il est conseillé d'employer une scie. Effectuez l'ajustement nécessaire avant de placer le raccordement multidimensionnel sur la conduite de refoulement.
5.3. Installation fixe
Dans le cas d'une installation fixe des tuyaux rigides sont idéaux. Il est recommandé d'équiper la conduite de refoulement juste derrière la sortie de la pompe avec une soupape de retenue pour qu'après l'arrêt de la pompe le liquide ne relut pas. Pour faciliter l'entretien il est conseillé d'installer une soupape d'arrêt derrière la pompe et la soupape de retenue. L'avantage est que lors d'un démontage de la pompe la conduite de refoulement ne désamorce pas (à cause de la fermeture de la soupape d'arrêt).
5.4. Positionnement de la pompe
En positionnant la pompe il faut veiller à la profondeur d'immersion maximale pour ne pas la surpasser. De même il ne faut pas rester inférieur au niveau de l'auto-aspiration. Pendant le fonctionnement le niveau d'eau peut baisser jusqu'au niveau de siphonage.
Placez la pompe sur un sol ferme. Ne mettez pas la pompe sur le sable ou les cailloux. Prenez garde que la pompe ne puisse pas tomber ou s'enfoncer dans le sol couvrant ainsi les ouvertures d'aspiration (6). Il faut éviter l'aspiration de sable, de la boue etc.
Pour positionner, soulever et porter la pompe il faut exclusivement utiliser la poignée. Le cas échéant utilisez le filin qu'il faut attacher à la poignée pour la descendre et monter. Il ne faut jamais utiliser le tuyau, le câble d'alimentation ou le câble de l'interrupteur flottant pour positionner, soulever ou porter la pompe.
6. Branchement électrique
La pompe dispose d'un câble de raccordement au réseau sans fiche. Câble et fiche ne doivent être échangés que par du personnel spécialisé pour éviter des dommages. Ne portez pas la pompe par le câble et n'utilisez pas le câble pour débrancher l'appareil. Protégez la pompe contre le chaud, l'huile et les angles vifs.
Les données techniques doivent correspondre à la tension du réseau. La personne responsable de l'installation doit s'assurer que le branchement électrique possède une mise à la terre conforme aux normes.
Le réseau électrique doit être équipé d'un disjoncteur différentiel à haute sensibilité: = 30 mA (DIN VDE 0100-739).
Les câbles de rallonge ne doivent pas avoir une section inférieure à celle de la tuyauterie en caoutchouc avec l'abréviation H07RN-F (4G x 1,0 mm²) selon VDE. La fiche et les raccords doivent être protégés des éclaboussures d'eau.

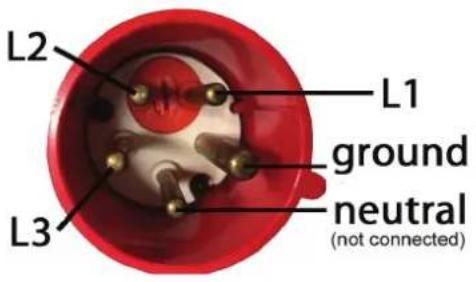

6.1. Schéma de câblage
Le raccordement de la fiche secteur à la conduite de raccordement secteur de cette pompe doit être effectué par le fabricant ou par une personne disposant d'une qualification similaire. Raccordez U1 (gris) à L1, V1 (noir) à L2, W1 (marron) à L3 et le câble de mise à la terre (jaune-vert) à de l'alimentation en courant triphasé (fig. 2). Une fois que le câblage a été réalisé correctement, le rotor de la pompe à eau, du point de vue du raccord de pression sur le rotor (comme cela est également visible sur la flèche figurant sur le côté inférieur de la pompe) tourne dans le sens inverse des aiguilles d'une montre. (Si la pompe devait tourner dans le sens des aiguilles d'une montre, veuillez remplacer les fils de L1 et L2 ou les échanger à l'aide de l'inverseur de phase intégré dans la fiche (fig. 1).
Pendant le fonctionnement de la pompe il est interdit que des personnes soient dans l'eau.
La pompe ne doit être utilisée que pour les caractéristiques indiquées sur la plaque.
La marche à vide - le fonctionnement de la pompe sans eau - doit être évité parce que la manque d'eau occasionne la marche à chaud de la pompe et cela peut causer des dégâts.
Vérifiez que les fiches se trouvent dans un endroit sûr où ils sont à l'abri des inondations.
Il est absolument interdit de mettre les mains dans l'ouverture de la pompe quand l'appareil est branché au réseau.
Avant d'utiliser la pompe, soumettez la pompe à un contrôle visuel (surtout les câbles et la fiche). Assurez-vous que les vis sont bien serrées et que tous les branchements sont en ordre. Si la pompe est endommagée elle ne doit pas être utilisée. Dans ce cas faites vérifier la pompe exclusivement par le service après-vente spécialisé.
A chaque mise en marche il faut vérifier que la pompe est installée d'une manière stable et sûre.
Pour faire démarrer la pompe il faut mettre la fiche dans une prise de 400V prise de courant triphasée.
Pour arrêter la pompe enlevez la fiche de la prise.
Les pompes de la série T.I.P. EXTREMA disposent d'une protection intégrée thermique du moteur. En cas de surcharge le moteur s'éteint automatiquement et redémarre après avoir refroidi.
Pour les causes possibles et la réparation voir chapitre "Entretien et détection des pannes". Remarque : le fonctionnement avec des fluides
50 °C n'est possible que sur le court terme (voir les caractéristiques techniques).
8. Entretien et détection des pannes
Avant d'effectuer toute opération d'entretien, débranchez la pompe du réseau électrique. Si la pompe n'est pas débranchée on court le risque d'un démarrage involontaire de la pompe.
La garantie du fabricant ne couvre aucun dégât occasionné par des manipulations inadéquates.
Le respect des conditions d'emploi et des domaines d'utilisation réduit le risque de dérangements et aide à prolonger la durée de vie de votre appareil. Les matières abrasives comme le sable dans le liquide accelèrent l'usure et diminuent les performances de la pompe.
La pompe n'a pas besoin d'entretien si utilisée de manière adéquate. Le cas échéant il faut nettoyer les parts hydrauliques. Cela peut être fait par une contre-rinçage à l'eau claire, avec un tuyau monté sur le raccord de refoulement. Pour enlever les salissures tenaces on peut défaire les vis du pied de la pompe (8). Pour éviter des risques, tout autre démontage ou remplacement des parts doit être fait par le fabricant ou un technicien spécialisé. Le gel peut causer des dégâts considérables si l'eau dans la pompe gèle.
C'est pourquoi il faut vider la pompe complètement quand la température baisse jusqu' au point de congélation. Rangez la pompe dans un endroit sec, à l'abri du gel. En cas de panne vérifiez s'il s'agit d'une manipulation inadéquate ou d'une autre cause qui n'est pas dû à un défaut de la pompe, p. ex. une panne électrique. Dans la liste suivante vous trouvez des pannes possibles, les causes et des conseils pour la réparation. Toutes les mesures doivent être effectuées quand la pompe est débranchée du réseau électrique. Si vous ne pouvez pas réparer la pompe vous-même, contactez votre revendeur ou le service après-vente. Des réparations importantes ne doivent être effectuées que par du personnel spécialisé. Veuillez bien noter que nous n'engageons pas notre responsabilité en cas de dégâts causés par des manipulations inadéquates.
| PANNES | CAUSE POSSIBLE | SOLUTIONS |
| 1. La pompe ne refoule pas. | Absence d'alimentation.Intervention de la protection thermique du moteur. (Dans le cas d'un fonctionnement avec un fluide > 50 °C, voir la remarque dans les caractéristiques techniques).Condensateur est défectueux.La roue de roulement est bloquée. | Vérifier avec un appareil conforme à la norme GS (sécurité certifiée) la présence d'une tension (respecter les consignes de sécurité!). Vérifier également si la fiche est correctement enfoncée.Débranchez la pompe, laissez refroidir le système, réparez la panne.Contactez le service après-vente.Enlevez l'encombrement. |
| 2. Le moteur tourne mais la pompe ne refoule pas de liquide. | L'orifice d'aspiration est bouché.La conduite de refoulement est bouchéeEntrée d'air dans la boîte de la pompe.Le niveau d'aspiration n'est pas atteint.La soupape de retenue s'il y en a est bloquée ou ne fonctionne pas. | Enlevez l'encombrementEnlevez l'encombrement.Faite démarrer la pompe plusieurs fois pour la vider d'airPrenez soin que le niveau d'aspiration soit atteint.Enlevez l'encombrement de la soupape de retenue ou remplacez-la. |
| 3. La pompe s'arrête après une courte période de fonctionnement à cause de l'intervention du protecteur thermique. | L'alimentation n'est pas conforme aux données de la plaque.Des corps solides bloquent la pompe ou l'orifice d'aspiration.Le liquide est trop épais.Température du liquide est trop élevée.Marche à sec de la pompe. | Contrôler au moyen d'un appareil conforme à la norme GS (sécurité certifiée) la présence d'une tension dans les conduites du câble de raccordement (respecter les consignes de sécurité!).Enlevez le blocage.La pompe n'est pas apte à ce liquide. Diluez le liquide.Vérifiez que la température du liquide pompé ne dépasse pas les valeurs maximales.Eliminez la cause de la marche à sec. |
| 4. La pompe se met en marche et s'arrête trop fréquemment. | Les corps solides freinent la roue.Voir point 3.3.Voir point 3.4.La tension du réseau est hors tolérance.Moteur ou roue de roulement en panne. | Enlevez les corps solides.Voir point 3.3.Voir point 3.4.Prenez soin que la tension du réseau corresponde aux données indiquées sur la plaque.Contactez le service après-vente. |
| 5. La pompe refoule une quantité trop faible | Voir point 2.1.Voir point 2.2.La roue est usée. | Voir point 2.1.Voir point 2.2.Contactez le service après-vente. |
| 6. Le moteur tourne dans la mauvaise direction. | Fiche mal branchée (mauvais champ tournant). | Régler le champ tournant (bruit L1 & L2). |
9. Garanti
Cet appareil a été construit et contrôlé selon les méthodes les plus modernes. Le revendeur garantit un état parfait du matériel et une fabrication parfaite conforme à la législation du pays dans lequel l'appareil a été acheté. La garantie commence le jour de l'achat aux conditions suivantes:
Durant la période de garantie, toutes les défectuosités causées par des défauts de fabrications ou de matériel sont réparées gratuitement. Les réclamations doivent être faites directement après la constatation.
Le droit de garantie est annulé dans le cas d'intervention de la part de l'acquéreur ou de tiers. Des dommages causés par des manipulations ou des opérations inadéquates, de mise en fonctionnement ou de conservation erronées, de branchement ou d'installation inadéquates ou par force majeure ou d'autres facteurs extérieurs ne sont pas couverts par la garantie.
Les pièces d'usure comme la roue de roulement et les garnitures mécaniques d'étanchéité sont exclus de la garantie.
Tous les composants sont produits avec le plus grand soin et sont construits avec des matériaux de première qualité et conçus pour une longue durée. L'usure est cependant sujette au type d'utilisation, à la fréquence d'usage et aux intervalles d'entretien. C'est pourquoi les instructions d'installation et d'entretien contenues dans le présent mode d'emploi contribuent de manière décisive à la longévité des pièces sujettes à l'usure.
Nous nous réservons le droit, en cas de plaintes, de réparer les pièces défectueuses ou de les remplacer ou d'échanger l'appareil. Les pièces échangées deviennent notre propriété.
Il n'y aura aucun droit aux dommages et intérêts, pour autant qu'il n'y ait pas eu intention de nuire ou négligence grave de la part du fabricant.
La garantie ne permettra aucun autre recours. Le recours à la garantie doit être prouvé par l'acquéreur sur présentation de la facture. Cette promesse de garantie est valable dans les pays dans lequel vous avez acheté l'appareil.
Renseignements:
-
Dans le cas où votre appareil ne fonctionne plus, vérifiez tout d'abord si d'autres raisons, comme une interruption de l'alimentation électrique ou une manipulation inadéquate en peuvent être la cause.
-
Dans le cas d'une réparation: Veillez à ce que l'appareil défectueux soit accompagné des documents suivants:
- Facture
Description de la panne (Une description aussi précise que possible accéléra la réparation).
- Avant d'envoyer votre appareil, enlevez tous les accessoires qui ne font pas partie des composants originaux fournis avec la pompe. Nous n'endossons pas la responsabilité au cas où ces accessoires manquent à la remise de la pompe.
10. Commande des pièces de rechange
La méthode la plus simple de commander les pièces de rechange est par internet. Notre site www.tip-pumpen.de a un magasin confortable ce qui vous permet de faire une commande de pièces de rechange simplement en cliquant. En plus nous y publions des informations détaillées et des conseils importants concernant nos produits et accessoires. Nous y présentons des nouveautés (et produits nouveaux), des trends et des innovations de la technique des pompes
11. Service
En cas de demande d'intervention de la garantie ou de pannes, veuillez contacter votre revendeur.
Une notice d'utilisation récente sous forme de fichier PDF peut être demandée si nécessaire par e-mail à l'adresse : service@tip-pumpen.de
Pour les pays européens uniquement.
Ne jetez pas les appareils électriques/électroniques à la poubelle!
Conformément à la directive européenne 2012/19/EU sur les anciens équipements électriques et électroniques et son application dans la législation nationale, les appareils usagés de ce type doivent faire l'objet d'une collecte séparée pour être recyclés dans le respect des règles de protection de l'environnement. Si vous avez des questions, veuillez-vous adresser à votre service local de traitement des déchets.
Gentile Cliente,
Composants de la pompe / Détails
1 Raccord de refoulement 10 Coude
2 Poignée 11 Réducteur
3 Orifices d'aspiration
4 Câble de raccordement au réseau
6 Vis du pied de la pompe B Niveau min. siphonage *
5 Pied de la pompe A Niveau min. auto-aspiration *
* Vous trouverez les valeurs correspondants dans les «données techniques».
