Type de produit	Station d'accueil USB-C pour ordinateur portable
Marque	Lindy
Modèle	DST-Mini XT 810
Interface hôte	USB 3.2/3.1 Gen 2 Type-C (compatible Thunderbolt 3/4)
Sorties vidéo	1x DisplayPort, 1x HDMI : jusqu'à 8K30Hz ou 4K120Hz sur un écran, 2 écrans 4K60Hz (Windows)
Ports USB	1x USB-C 10 Gbit/s, 2x USB-A 10 Gbit/s, 1x USB-C Power Delivery 3.0 (entrée 100W)
Ethernet	Gigabit 10/100/1000 Mbit/s
Lecteurs de cartes	1x SD, 1x MicroSD
Audio	Prise combo 3,5 mm (entrée/sortie), support 192 kHz/24 bit
Alimentation	Via adaptateur secteur USB-C PD (non inclus), jusqu'à 100W (max. 85W pour l'hôte)
Consommation électrique	15W (station seule)
Compatibilité	Windows, macOS, Linux, Android, ChromeOS (nécessite DisplayPort Alternate Mode)
Fonctions spéciales	DisplayPort Alternate Mode, MST (Windows), PXE, Wake on LAN, MAC Address Pass-through, Battery Charging 1.2
Matériau du boîtier	Aluminium
Garantie	2 ans
Entretien	Nettoyer avec un chiffon doux et sec, éviter les liquides
Sécurité	Utiliser dans un endroit sec, ne pas exposer à l'humidité
Contenu de l'emballage	Station d'accueil, manuel d'utilisation

FOIRE AUX QUESTIONS - DST-Mini XT 810 Lindy

Quels systèmes d'exploitation sont compatibles avec la station d'accueil Lindy DST-Mini XT 810 ?

La station est compatible avec Windows, macOS, Linux, Android et ChromeOS, à condition que l'hôte dispose d'un port USB-C avec support du Mode Alternatif DisplayPort.

Puis-je connecter deux écrans simultanément ?

Oui, sous Windows, vous pouvez connecter jusqu'à deux écrans via les ports DisplayPort et HDMI, chacun en 4K 60Hz. Sous macOS, le multi-écrans (MST) n'est pas pris en charge, un seul écran externe est possible.

Quelle est la résolution maximale supportée pour un seul écran ?

Avec un seul écran, vous pouvez atteindre 7680x4320 (8K) à 30Hz ou 3840x2160 (4K) à 120Hz.

Comment utiliser la fonction Power Delivery pour charger mon ordinateur portable ?

Branchez un adaptateur secteur USB-C PD (non inclus) sur le port marqué PD 3.0. La station consomme 15W, le reste (jusqu'à 85W) est disponible pour charger l'ordinateur portable connecté via le câble hôte.

Quel type de câble USB-C est nécessaire ?

Utilisez un câble USB-C supportant le Mode Alternatif DisplayPort et USB 3.2 Gen 2 pour des performances optimales. Le câble fourni avec la station est adapté.

Puis-je utiliser la station avec un Mac ?

Oui, la station est compatible avec les Mac équipés d'un port Thunderbolt 3/4 ou USB-C. Notez que sous macOS, la fonction MST (multi-écrans) n'est pas supportée, vous ne pourrez utiliser qu'un seul écran externe.

Que signifie MST et est-ce compatible avec macOS ?

MST (Multi-Stream Transport) permet d'afficher plusieurs écrans indépendants à partir d'un seul port. Cette fonction est prise en charge sous Windows mais pas sous macOS. Sous macOS, la station fonctionne en mode SST (bureau étendu sur un seul écran externe).

Comment activer la fonction MAC address pass-through ?

Pour utiliser la fonction MAC Address Pass-through, vous devez activer l'option dans le BIOS de votre ordinateur. Réglez le paramètre sur 'Activé', puis enregistrez et quittez le BIOS.

Quels ports USB sont disponibles et quels débits ?

La station dispose de : 1x USB-C 10 Gbit/s, 2x USB-A 10 Gbit/s (SuperSpeed), et 1x USB-C dédié à l'alimentation PD 3.0 (entrée 100W). Les ports USB supportent également la recharge de périphériques via Battery Charging 1.2 sur le port USB-C 10 Gbit/s.

Puis-je lire des cartes SD et MicroSD en même temps ?

Oui, la station dispose de deux lecteurs de cartes indépendants : un pour les cartes SD et un pour les cartes MicroSD. Vous pouvez utiliser les deux simultanément.

MODE D'EMPLOI DST-Mini XT 810 Lindy

Manuel Utilisateur Français

Manuel Italien

Manuel de Numéro Espagnol

No. 43392

lindy. com

Nous sommes heureux que vous vous soyez porté sur un produit LINDY et vous remercions de votre confiance. Vous pouvez compter à tout moment sur la qualité de nos produits et de notre service. Ce Mini Docking Station USB-C pour Laptop DST-Mini XT 810 est soumis à une durée de garantie LINDY de 2 ans et d'une assistance technique gratuite à vie. Merci de lire attentivement ces instructions et de les conserver pour future référence.

La DST-Mini XT 810 est une solution multifonctionnelle haute performance pour connecter des ordinateurs portables, des tablettes ou des téléphones mobiles à toute une gamme d'interfaces, notamment un écran DisplayPort ou HDMI 8K30Hz ou deux écrans simultanément en 4K 60Hz*, à l'aide d'un seul câble. Elle prend également en charge les résolutions vidéo de 4K 120Hz, ce qui en fait l'outil idéal pour le montage vidéo haute résolution ou le streaming de jeux.

Cette station d'accueil offre toute une série de ports performants pour connecter vos appareils à votre flux de travail. Grâce à l'USB SuperSpeed et à l'Ethernet, vous bénéficiaz d'une expérience ultra-rapide et améliorez votre productivité. Les lecteurs de cartes (SD et Micro-SD) vous permettent d'étendre votre capacité de stockage au-delà de celle de votre appareil. Grâce à un seul câble USB-C, connectez-vous à plusieurs ports USB SuperSpeed 10Gbit/s de type A ou de type C, à une prise casque combinée de 3,5mm, à Gigabit Ethernet, à des emplacements pour cartes (Micro-) SD, à DisplayPort et à HDMI.

La station d'accueil prend également en charge la fonction Power Delivery 3.0 jusqu'à 100W pour recharger la batterie de l'ordinateur portable. Merci de noter que l'alimentation n'est pas incluse. La station d'accueil peut être utilisée avec l'alimentation fournie avec l'ordinateur portable ou une alimentation peut être achetée séparément.

Cette station d'accueil pour ordinateur est compatible avec les ordinateurs dotés d'un port USB de type C prenant en charge le mode alternatif DisplayPort 1.4, c'est-à-dire USB4 ou USB 3.2, ainsi que les péripériques hôtes Thunderbolt 3 ou TB4. Le DST-Mini XT 801 est dotée d'un élégant boîtier en aluminium et est conçue de manière optimale pour y placer l'ordinateur portable, avec des patins en caoutchouc en haut et en bas pour assurer un maintien sur.

Veuillez noter que MacOS ne prend pas en charge MST.

Contenu

• Mini Docking Station pour Laptop USB-C
• Manuel Lindy

• Interface hôte : USB 3.2 / 3.1 Gen 2 (Type C), compatible Thunderbolt 3/4
• Connectez jusqu'à 2 écrans à votre laptop en utilisant une connexion DisplayPort et HDMI
• Résolutions max. (Windows):

Un écran : 7680x4320 30Hz or 3840x2160 120Hz ○ Deux écrans : 3840x2160 60Hz chacun (*la fonction multi-écrans n'est pas prise en charge sous Mac)

• Prise en charge HDCP : HDCP 1.4 & 2.2 Hub 3 ports USB 3.2/3.1 Gen 2 (10Gbit/s) : 1 × USB Type C et 2 × USB Type A
• 1x port USB Type C Power Delivery - PD 3.0 jusqu'à 100W (20V 5A)
• Prise en charge Ethernet Gigabit 10/100/1000Mbit/s
• 1x slot SD et 1x slot Micro SD
• 1x port audio combo 3.5mm
• Prise en charge de l'audio Taux d'échantillonnage 192kHz/24bit
• Consommation électrique (pour l'utilisation de la docking Station) : 15W
• Compatibilité : Ordinateurs équipés en USB Type C ou Thunderbolt 3/4 avec prise en charge DisplayPort Alternate Mode. Windows, macOS, Linux, Android, ChromeOS
• Caractéristiques spécifiques : DisplayPort Alternate Mode, MST pour Windows, Chargement de la batterie 1.2 (uniquement port USB 3.2 Gen 2 Type C), permet la lecture simultanée de cartes, prise en charge PXE (Preboot Execution Environment) et Wake on LAN (WOL), prend en charge la fonction MAC Address pass through (cette fonction dépend de la compatibilité du matériel utilisé dans chaque installation)

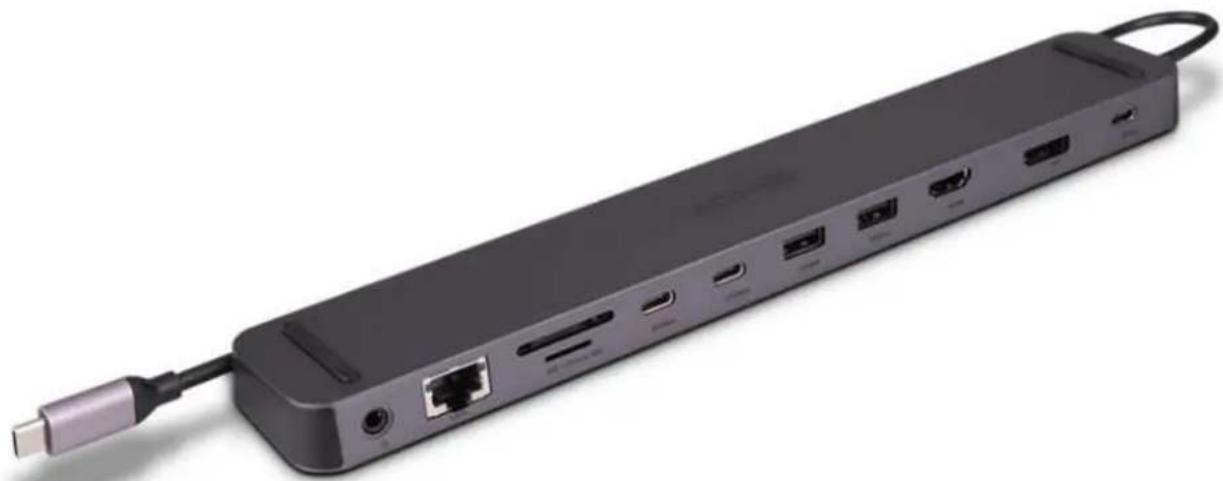

Vue d'ensemble et installation

Branchez le câble USB de type C de la station d'accueil sur un port USB libre de l'ordinateur portable.

Remarque : la source de type C connectée doit prendre en charge le mode DisplayPort Alternate. Si l'ordinateur hôte prend en charge USB Power Delivery, il peut également être alimenté/chargé par un bloc d'alimentation connecté d'une puissance maximale de 85 W (la station d'accueil a besoin de 15 W pour fonctionner).

• AUDIO: entrée/sortie stéréo 3,5 mm pour le raccordement d'un casque, de haut-parleurs ou d'un microphone
• LAN: connexion à un réseau via un câble cat.5e (ou supérieur)
• SD/MicroSD : lecteur de carte pour cartes SD et microSD
• 5Gbps : Connectez un périphérique USB de type C (débits de données jusqu'à 5Gbit/s max.).
• 10Gbps : Connectez un périphérique USB de type A ou de type C (débits de données jusqu'à 10Gbps max.).
• HDMI: connecte un écran HDMI avec un câble HDMI (mâle/femelle).
• DP: connecte un écran DisplayPort avec un cable DP (mâle/femelle).
• PD 3.0 : Connectez un adaptateur d'alimentation PD de type C (par ex. de ton ordinateur portable ou de ta tablette) pour alimenter l'ordinateur hôte.

Connectez ensuite le(s) écran(s) à l'aide de câbles HDMI et/ou DisplayPort selon les besoins. Pour les installations multi-moniteurs, nous recommandons vivement d'utiliser des moniteurs identiques afin de garantir une compatibilité et des performances optimales.

D'autres appareils et périphériques peuvent ensuite être connectés à la station d'accueil selon les besoins.

Cette station d'accueil prend également en charge la fonction Power Delivery 3.0 jusqu'à 100W pour charger l'ordinateur portable connecté. Une alimentation électrique USB-C n'est pas incluse. La station d'accueil peut être utilisée avec l'alimentation fournie avec l'ordinateur portable ou une alimentation peut être achetée séparément.

Pour utiliser la fonction "MAC address pass-through", le paramètre doit être activé dans le BIOS. Modifiez le réglage sur Activé, puis quittez le BIOS tout en sauvegardant les modifications apportées au réglage du BIOS.

LINDY vérifie et teste régulièrement sa gamme de produits pour garantir une compatibilité et des performances maximales. Pour obtenir la version la plus récente de ce manuel, veuillez consulter le site web LINDY de votre pays, rechercher le numéro de pièce correspondant et tracer le manuel sous la rubrique Manuel d'utilisation.
