US12AB2BEA - Climatiseur HAIER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Non spécifiées
Utilisation	Non spécifiée
Maintenance et réparation	Non spécifiée
Sécurité	Non spécifiée
Informations générales	Non spécifiées

FOIRE AUX QUESTIONS - US12AB2BEA HAIER

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous que le disjoncteur n'a pas sauté.

Pourquoi l'appareil fait-il un bruit inhabituel ?

Des bruits peuvent provenir d'une installation incorrecte ou d'objets bloquant les ventilateurs. Vérifiez l'installation et retirez tout obstacle.

L'appareil ne refroidit pas correctement, que faire ?

Assurez-vous que les filtres à air ne sont pas obstrués et nettoyez-les si nécessaire. Vérifiez également que les réglages de température sont corrects.

Comment nettoyer les filtres de l'appareil ?

Retirez les filtres de l'appareil, rincez-les à l'eau tiède et laissez-les sécher complètement avant de les réinstaller.

L'appareil affiche un code d'erreur, que signifie-t-il ?

Référez-vous au manuel d'utilisation pour la signification du code d'erreur spécifique affiché. Cela peut indiquer un problème technique nécessitant une assistance.

Comment régler la température de l'appareil ?

Utilisez le panneau de contrôle ou la télécommande pour ajuster la température selon vos préférences.

Que faire si l'appareil fuit de l'eau ?

Vérifiez si le réservoir d'eau est plein et vidangez-le. Assurez-vous également que les tuyaux de drainage ne sont pas obstrués.

L'appareil ne réagit pas à la télécommande, que faire ?

Vérifiez que les piles de la télécommande sont chargées. Assurez-vous également qu'il n'y a pas d'obstacle entre la télécommande et l'appareil.

Comment effectuer une réinitialisation de l'appareil ?

Débranchez l'appareil pendant environ 10 minutes, puis rebranchez-le pour effectuer une réinitialisation.

Où puis-je trouver des pièces de rechange pour l'appareil ?

Vous pouvez contacter le service client de HAIER ou visiter leur site web pour commander des pièces de rechange.

MODE D'EMPLOI US12AB2BEA HAIER

Design may vary by model number L'aspect peut varier selon le numéro de modèle.

Instructions d'installation

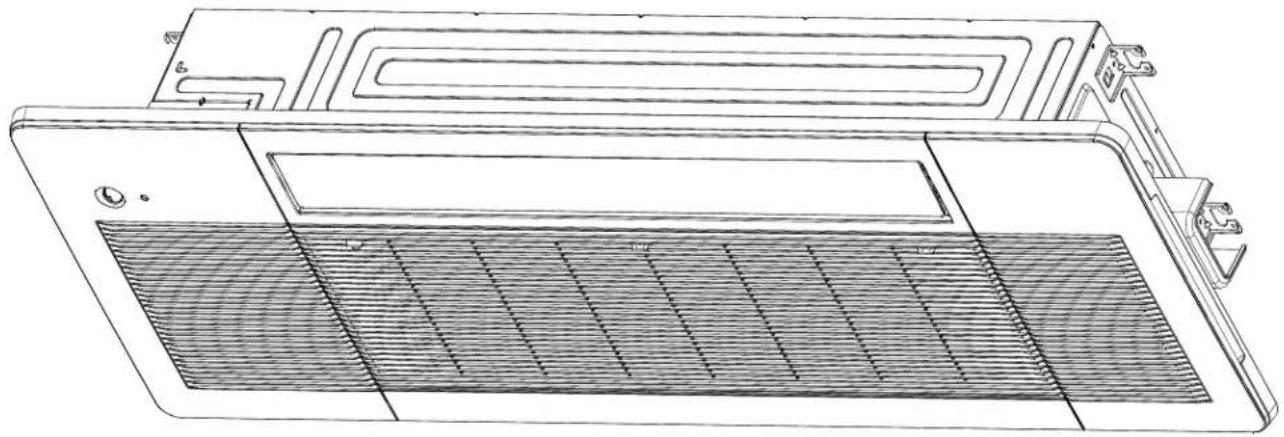

Zone simple sans conduit avec unité intérieure en hauteur

Étape 1 – Préparation.... 14

Étape 2 – Installation de l'unité intérieure. 16

Étape 3 – Installation de l'unité extérieure ..... 24

Étape 4 - Vérification finale....24

GARANTIELIMITÉE 26

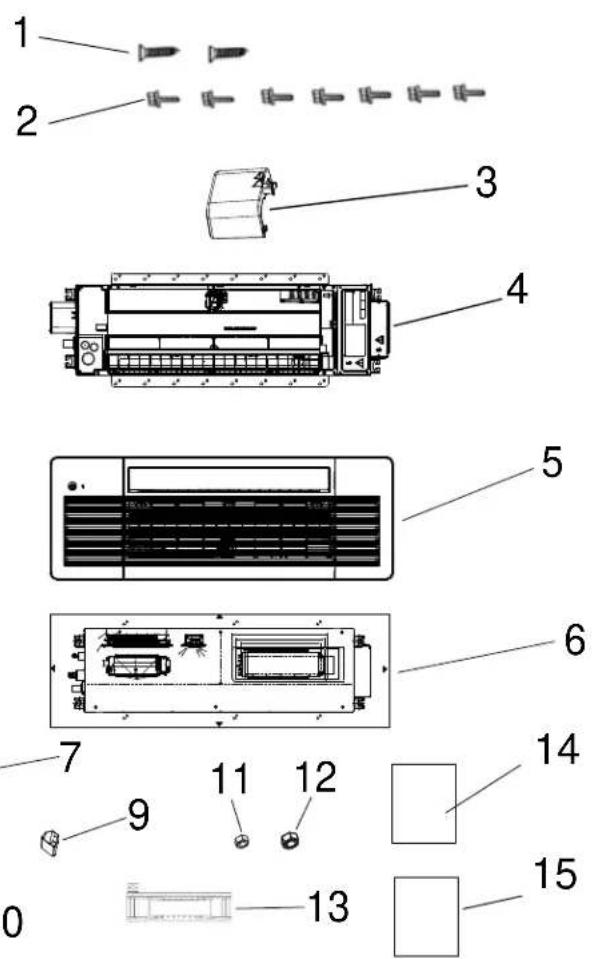

Contenu De L'emballage

N° d'article	Description Qté

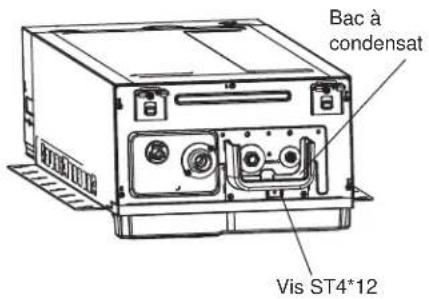

1	Vis ST4*12 pour bac à condensat (3) et capteur de fuite de réfrigérant	2
2 Vis M	5*25 pour panneau (5) 7
3 Bac à condensat 1
4	Unité intérieure	1
5	Panneau cassette unidirectionnel	1
6	Gabarit de carton pour installation	1
7	Joint d'interface d'air frais	1
8	Télécommande	1
9	Support de télécommande	1
10	Piles pour télécommande (8)	2
11	Écrou à emboîture pour tube de liquide	1
12	Écrou à emboîture pour tube de gaz	1

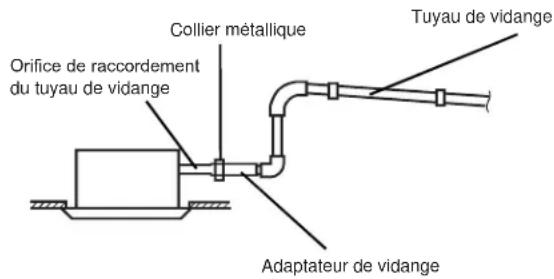

13	Adaptateur de tuyau de drainage	1
14	Manuel du propriétaire	1
15	Instructions d'installation	1

1 2 3 4 5 6 7 9 11 12 14 0 13 15

CONSIGNES DE SÉCURITÉ IMPORTANTES LISEZ TOUTES LES INSTRUCTIONS AVANT L'UTILISATION

▲ AVERTISSEMENT

Pour votre sécurité, les renseignements dans ce manuel doivent être observés afin de minimiser

le risque d'incendie, de décharge électrique ou de blessure.

• Utilisez cet équipement uniquement aux fins auxquelles il est fait mention dans ce manuel d'utilisation.
• Avant son utilisation, ce climatiseur doit être installé correctement en conformité avec les instructions d'installation.
• Tout le câblage doit présenter des valeurs nominales compatibles avec l'alimentation électrique spécifiée sur la plaque signalétique. Utilisez seulement du fil de cuivre.
• Toute la partie électrique de l'installation doit être exécutée par un électricien agréé selon les codes de l'électricité local et national.

Si une réparation exige de pénétrer dans le système de frigorigène étanche, la réglementation fédérale impose de faire réaliser le travail par un technicien de Classe II ou détenant une certification universelle.

• Tous les climatiseurs contiennent des réfrigérants qui, en vertu de la législation fédérale et/ou locale, doivent être retirés avant la mise au rebut du produit. Si vous vous débarrassez d'un produit qui contient un frigorigène, informez-vous auprès de l'organisme responsable d'en disposer.
• Ces systèmes de thermopompe R454B exigent que les entrepreneurs et les techniciens utilisent des outils, des équipements et des normes de sécurité approuvés pour ce type de frigorigène.
• N'utilisez PAS un équipement certifié pour le frigorigène R22, R32 ou R410A seulement.

▲AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE. Peut occasionner une blessure ou la mort.

• Une mise à la terre adéquate est essentielle avant de brancher l'alimentation électrique ou de charger le réfrigérant.
• Coupez toutes les sources d'alimentation électrique à l'appareil avant de procéder à une réparation ou un entretien.
• Le câblage de bâtiment en aluminium peut présenter des problèmes particuliers, veuillez consulter un électricien agréé.
• Les conditions environnantes (température ambiante, lumière directe du soleil et eau de pluie) doivent être remarquées lors du câblage électrique et des mesures de protection efficaces prises.

• Le circuit de dérivation dédié doit être utilisé et un protecteur de fuite avec une capacité suffisante doit être installé.

• Réparez ou remplacez immédiatement tout câblage électrique usé ou autrement endommagé. N'utilisez pas un câblage qui présente des fissures ou des marques d'abrasion sur sa longueur ou l'une de ses extrémités.

• Même lorsque l'appareil se trouve à la position STOP (arrêt), un courant subsiste aux commandes électriques.
• Un câble de fil de cuivre conforme aux normes locales doit être utilisé comme fil de ligne électrique et de connecteur.
• L'unité intérieure et l'unité extérieure doivent être mises à la terre de manière fiable.
• Le câblage de l'unité extérieure doit être effectué en premier, puis de l'unité intérieure. Le climatiseur ne peut être mis sous tension qu'après le raccordement du câblage et des tuyaux.

▲AVERTISSEMENT

RISQUE D'INCENDIE. Peut occasionner une blessure ou la mort.

- Abstenez-vous d'entreposer ou d'utiliser des matières combustibles, de l'essence ou d'autres vapeurs ou liquides inflammables à proximité de cet appareil ou de tout autre.

ATTENTION

• N'utilisez pas un cordon de rallonge avec ce système.
- Le câblage de bâtiment en aluminium peut présenter des problèmes particuliers, veuillez consulter un électricien agréé.

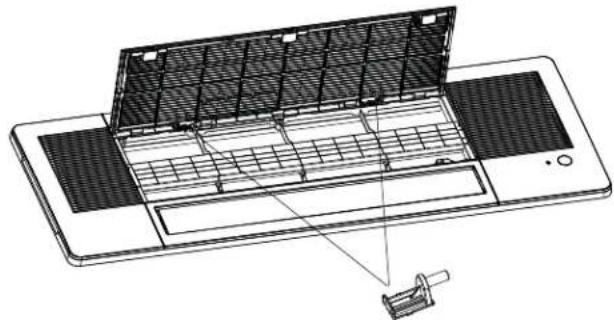

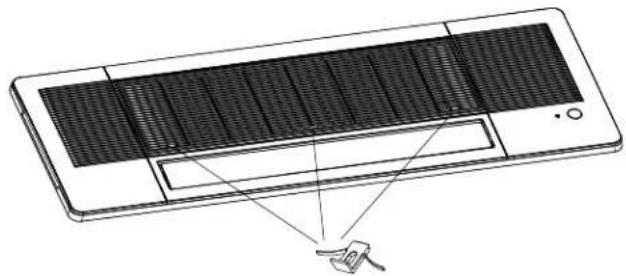

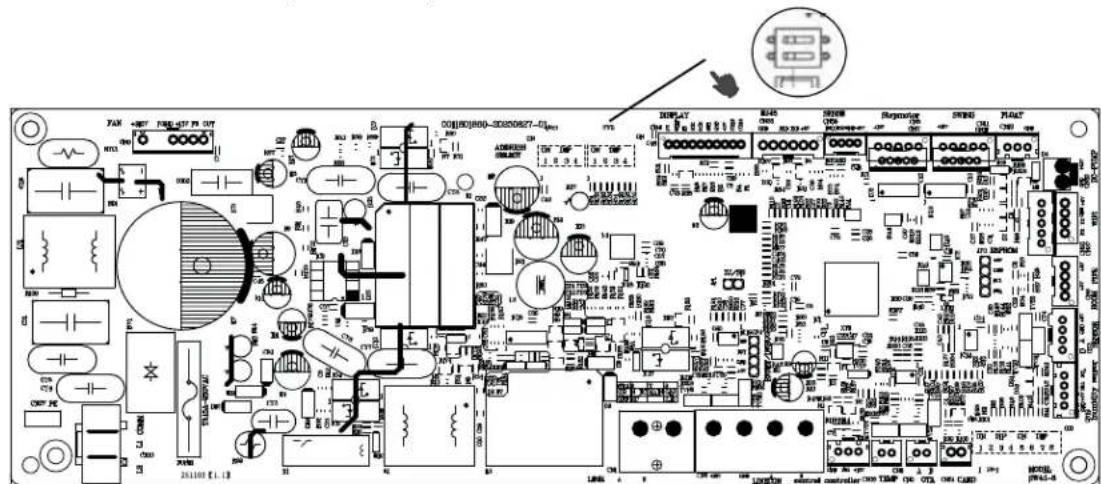

- Si le système de détection de fuites est installé sur l'appareil, l'appareil doit être alimenté sauf pour l'entretien.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

CONSIGNES DE SÉCURITÉ IMPORTANTES LISEZ TOUTES LES INSTRUCTIONS AVANT L'UTILISATION

Pour obtenir de l'aide, visitez le site GEAppliancesAirandWater.com ou appelez le service d'assistance technique à l'adresse 1.844.487.9443

AVANT DE COMMENCER

Veuillez lire toutes ces instructions attentivement.

. IMPORTANT — Conservez ces instructions à l'usage de l'inspecteur local.
- IMPORTANT — Observez tous les codes et ordonnances en vigueur.
- Note à l'installateur – Assurez-vous de laisser ces instructions au consommateur.
- Note au consommateur - Conservez ces instructions pour référence ultérieure.
- Niveau de compétence – Un technicien certifié agréé (pour gérer le réfrigérant, la récupération, etc.) et un électricien qualifié sont requis pour l'installation et l'entretien de ce système de pompe à chaleur split
- L'exactitude de l'installation est la responsabilité de l'installateur.
- La garantie ne couvre pas les défectuosités du produit causées par une installation inadéquate.
- Pour votre sécurité, ce produit doit être correctement mis à la terre.
- Les dispositifs de protection (fusibles ou disjoncteurs) admissibles pour l'installation sont spécifiés sur la plaque signalétique de chaque unité.
- Si une réparation exige de pénétrer dans le système de frigorigène étanche, la réglementation fédérale impose de faire réaliser le travail par un technicien de Classe II ou détenant une certification universelle.

AVERTISSEMENT

• Ce produit n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'elles n'aient reçu une surveillance ou des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés afin qu'ils ne jouent pas avec ce produit
• Assurez-vous que l'appareil est installé conformément aux codes de câblage électrique locaux et nationau.
• Pour les dimensions de l'espace nécessaire à l'installation correcte de l'appareil, y compris les distances minimales admissibles par rapport aux structures adjacentes, reportez-vous à ce document.
• Assurez-vous que seuls les appareils approuvés sont raccordés ensemble et que les dimensions de toutes les conduites de frigorigène ainsi que les exigences de charge de frigorigène sont respectées pour éviter une surcharge de la pression de service.
• Raccordez SEULEMENT les appareils comportant une étiquette de frigorigène identique.
• Tout dommage d'alimentation électrique doit être remplacé par le fabricant, son agent gestionnaire ou des personnes possédant une qualification semblable pour éviter les risques.
• Des dispositifs de sectionnement doivent être incorporés dans le câblage fixe conformément aux codes électriques en vigueur. L'intensité nominale (A) du dispositif de sectionnement doit être au moins égale à 115 % de l'intensité admissible minimale indiquée sur la plaque signalétique de ce produit. Le dispositif de sectionnement doit être installé à la vue et facilement accessible. Reportez-vous aux codes électriques local et national pour toute exigence supplémentaire s'appliquant à votre région d'installation.

Sensibilisation à la sécurité

1. Procédures : L'exploitation doit être effectuée conformément aux procédures contrôlées afin de minimiser la probabilité de risques.
2. Zone : La zone doit être divisée et isolée de manière appropriée, et le fonctionnement dans un espace clos doit être évité. Avant la mise en marche du système frigorifique ou avant le fonctionnement à chaud, la ventilation ou l'ouverture de la zone doit être garantie.
3. Inspection du site : Le réfrigérant doit être vérifié.
4. Lutte contre l'incendie : Un extincteur et un panneau « Il est interdit de fumer » doivent être placés dans la zone où se déroule l'installation. La zone d'installation doit rester exempte de sources d'incendie/d'inflammation pendant l'installation.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

CONSIGNES DE SÉCURITÉ IMPORTANTES LISEZ TOUTES LES INSTRUCTIONS AVANT L'UTILISATION

Inspection du déballage

Unité intérieure : L'azote est scellé pendant la livraison des unités intérieures (à l'intérieur de l'évaporateur), et le signe rouge en haut du bouchon en plastique vert sur les tuyaux d'air de l'évaporateur de l'unité intérieure doit être vérifié en premier après le déballage. Si le signe est relevé, l'azote scellé existe toujours. Par la suite, il faut appuyer sur le capuchon d'étanchéité en plastique noir au niveau du joint des tuyaux de liquide de l'évaporateur de l'unité intérieure pour vérifier si de l'azote existe toujours. Si de l'azote n'est pas libéré, assurez-vous que l'élément intérieur ne présente pas de fuite avant de poursuivre l'installation.

Inspection de l'environnement d'installation

1. Les alimentations électriques, les interrupteurs ou autres objets à haute température tels que la source d'allumage et le réchauffeur d'huile doivent être évités sous l'unité intérieure.
2. L'alimentation électrique doit être fournie avec un fil de terre et être mise à la terre de manière fiable.
3. L'utilisateur doit vérifier à l'avance si les conduites d'eau/d'électricité/de gaz sont cachées dans le mur à des endroits susceptibles d'être percés avec une perceuse électrique. Il est recommandé d'utiliser autant que possible les trous traversants réservés.

Principes de sécurité de l'installation

1. Une ventilation favorable doit être maintenue sur le lieu d'installation (portes et fenêtres ouvertes).
2. Les sources de chaleur à feu ouvert ou à haute température (y compris le soudage, le fumage et les fours) supérieures à 548 °F (287 °C) ne sont pas autorisées dans le périmètre du réfrigérant inflammable.
3. Des mesures antistatiques doivent être prises, telles que le port de vêtements et de gants en coton.
4. Le lieu d'installation doit être pratique pour l'installation ou l'entretien et ne doit pas être adjacent à une source de chaleur et un environnement inflammable et combustible.
5. En cas de fuite de réfrigérant de l'unité intérieure pendant l'installation, le robinet de l'unité extérieure doit être fermé immédiatement, et les fenêtres doivent être ouvertes, et tout le personnel doit être évacué. Une fois la fuite de réfrigérant manipulée, l'environnement intérieur doit être soumis à une détection de concentration. Aucune manipulation supplémentaire n'est autorisée tant que le niveau de sécurité n'est pas atteint.
6. Si le produit est endommagé, il doit être livré au point de maintenance. Le soudage de conduites de réfrigérant sur le site de l'utilisateur n'est pas autorisé.
7. La position du climatiseur doit être commode pour l'installation ou l'entretien. Les barrières doivent être évitées autour de l'entrée ou la sortie d'air de l'unité intérieure/extérieure, et l'appareil électrique, les interrupteurs d'alimentation, les prises, les objets de valeur et les produits à haute température dans la portée des deux côtés de l'unité intérieure doivent être évités.

CAUTION

• Le réfrigérant ne doit être ajouté ou retiré que par un technicien agréé en climatisation.
• Avant d'ajouter du réfrigérant supplémentaire, purger l'air des tuyaux de réfrigérant et de l'unité intérieure à l'aide d'une pompe à vide, puis charger du réfrigérant supplémentaire.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Exigences relatives au fonctionnement, à l'entretien et à l'installation d'appareils utilisant des réfrigérants inflammables

WARNING

• N'utilisez pas de moyens visant à accélérer le dégivrage ou le nettoyage autres que ceux recommandés par le fabricant.
• Le produit doit être entreposé dans une pièce exempte de sources d'allumage qui fonctionnent sans interruption (par exemple : flammes nues, appareil d'utilisation du gaz ou radiateur électrique en fonctionnement.
• Abstenez-vous de percer ou de brûler.
• Sachez que les réfrigérants peuvent être inodores.

Avertissement : Matériaux inflammables, classe de réfrigérant selon ISO 817

Manuel d'utilisation : Instructions d'utilisation

Lisez le manuel d'utilisation

Indicateur d'entretien; lire le manuel technique

Généralités

• Pendant l'installation, en raison des tuyaux de réfrigérant étendus, du RÉFRIGÉRANT supplémentaire peut être chargé. Veuillez remplir l'étiquette de RÉFRIGÉRANT fournie dans le manuel et la coller près du marquage de l'appareil.
• La manipulation, l'installation, le nettoyage, l'entretien et la mise au rebut du réfrigérant doivent être conformes à la réglementation locale et aux instructions.
• L'entretien ne doit être effectué que selon les recommandations du fabricant.

- Les espaces où des tuyaux de réfrigérant sont autorisés doivent satisfaire les exigences suivantes :

• le matériel de tuyauterie, le cheminement des tuyaux et l'installation doivent inclure une protection contre les dommages physiques pendant le fonctionnement et l'entretien, et être conformes aux codes et normes nationaux et locaux, tels que ASHRAE 15, IAPMO Uniform Mechanical Code, ICC International Mechanical Code ou CSA B52. Tous les joints sur site doivent être accessibles pour inspection avant d'être couverts ou fermés;
• l'installation de tuyauterie doit être réduite au minimum;
• les connexions mécaniques réalisées au niveau des joints entre les parties du système frigorifique pendant l'installation doivent être accessibles à des fins d'entretien;
• les dispositifs de protection, la tuyauterie et les raccords doivent être protégés autant que possible contre les effets néfastes de l'environnement, par exemple l'accumulation d'eau et de gel dans les tuyaux de décharge ou l'accumulation de saleté et de débris;
• la tuyauterie des systèmes frigorifiques doit être conçue et installée de manière à minimiser la probabilité d'un choc hydraulique endommageant le système;
• des précautions doivent être prises pour éviter des vibrations ou des pulsations excessives.

Exigences relatives au fonctionnement, à l'entretien et à l'installation d'appareils utilisant des réfrigérants inflammables

Généralités (suite)

- une fois achevée, la tuyauterie du système bibloc réalisée sur le site doit être mise à l'essai sous pression avec un gaz inerte, puis à vide avant le chargement du réfrigérant, conformément aux exigences suivantes :

- La pression d'essai minimale pour le côté basse pression du système doit être la pression de calcul du côté basse pression et la pression d'essai minimale pour le côté haute pression du système doit être la pression de calcul du côté haute pression, à moins que le côté haute pression du système ne puisse être isolé du côté basse pression du système, auquel cas l'ensemble du système doit être soumis à un essai à la pression de calcul du côté basse pression.

- Après le retrait de la source de pression, la pression d'essai doit être maintenue pendant au moins une (1) heure sans diminution de pression indiquée par le manomètre d'essai, la résolution du manomètre ne dépassant pas 5 % de la pression d'essai.

- Pendant l'essai d'évacuation, après avoir atteint un niveau de vide spécifié dans le manuel ou inférieur, le système frigorifique doit être isolé de la pompe à vide et la pression ne doit pas dépasser 1500 microns dans les 10 minutes. Le niveau de pression à vide doit être spécifié dans le manuel et doit être le moindre de 500 microns ou de la valeur requise pour la conformité avec les codes et normes nationaux et locaux, qui peuvent varier selon les bâtiments résidentiels, commerciaux et industriels.

- les joints de réfrigérants réalisés sur le site à l'intérieur doivent être soumis à un essai d'étanchéité répondant aux exigences suivantes : La méthode d'essai doit avoir une sensibilité de 5 grammes de réfrigérant par an ou mieux, sous une pression d'au moins 0,25 fois la pression maximale admissible. Aucune fuite ne doit être détectée.

- L'appareil doit être entreposé de manière à prévenir tout dommage mécanique.

- Les appareils non raccordés à des conduits et contenant des réfrigérants A2L, dont les ouvertures d'alimentation et de reprise d'air se trouvent dans l'espace conditionné, peuvent avoir leur corps installé dans des zones ouvertes telles que des faux plafonds non utilisés comme plénums de reprise d'air, à condition que l'air conditionné ne communique pas directement avec l'air du faux plafond.

Qualification des travailleurs

Toute procédure de travail touchant les mesures de sécurité ne doit être effectuée que par des personnes compétentes.

Voici quelques exemples de ces procédures de travail :

• rupture dans le circuit frigorifique;
• ouverture des composants scellés;
• ouverture des enceintes ventilées.

Les personnes compétentes sont formées par les organismes nationaux de formation ou les fabricants agréés pour enseigner les normes de compétence nationales pertinentes qui peuvent être fixées par la législation. La compétence acquise doit être documentée par un certificat.

Informations sur l'entretien

Avant de commencer à travailler sur les systèmes contenant des RÉFRIGÉRANTS INFLAMMABLES, des contrôles de sécurité sont nécessaires pour s'assurer que le risque d'inflammation est réduit au minimum. Pour la réparation du SYSTÈME FRIGORIFIQUE, les exigences ci-dessous doivent être satisfaites avant toute intervention sur le système :

• Les travaux doivent être entrepris selon une procédure contrôlée afin de minimiser le risque de présence de gaz ou de vapeur inflammable pendant leur exécution.
• Tout le personnel d'entretien et les autres personnes travaillant dans la zone doivent être informés de la nature des travaux effectués. Les travaux dans des espaces confinés doivent être évités.
• La zone doit être vérifiée avec un détecteur de réfrigérant approprié avant et pendant le travail, afin de s'assurer que le technicien est conscient de la présence d'atmosphères potentiellement toxiques ou inflammables. Assurez-vous que l'équipement de détection de fuite utilisé est adapté à une utilisation avec tous les réfrigérants applicables, c'est-à-dire antiétincelles, correctement scellé ou intrinsèquement sûr.
• Si des travaux à chaud doivent être effectués sur l'équipement frigorifique ou toute pièce associée, un équipement d'extinction d'incendie approprié doit être disponible à portée de main. Un extincteur à poudre sèche ou à CO2 doit être présent à proximité de la zone de chargement.

Exigences relatives au fonctionnement, à l'entretien et à l'installation d'appareils utilisant des réfrigérants inflammables

Informations sur l'entretien (suite)

– Aucune personne effectuant des travaux relatifs à un SYSTÈME FRIGORIFIQUE qui implique l'exposition d'un ouvrage de tuyauterie ne doit utiliser des sources d'inflammation de telle manière que cela puisse entraîner un risque d'incendie ou d'explosion. Toutes les sources d'inflammation possibles, y compris l'allumage de cigarettes, doivent être maintenues suffisamment loin du site d'installation, de réparation, de retrait et d'élimination, à l'endroit duquel du réfrigérant peut éventuellement être libéré dans l'espace environnant. Avant de commencer le travail, la zone autour de l'équipement doit être inspectée pour s'assurer qu'il n'y a pas de risques d'inflammabilité ou d'allumage. Des écriteaux « Interdiction de fumer » doivent être affichés.
- S'assurer que la zone est à l'air libre ou qu'elle est adéquatement ventilée avant de pénétrer dans le système ou d'effectuer des travaux à chaud. Un certain degré de ventilation doit se poursuivre pendant la période où les travaux sont effectués. La ventilation doit disperser en toute sécurité tout réfrigérant libéré et de préférence l'expulser vers l'extérieur dans l'atmosphère.
- Lorsque des composants électriques sont changés, ils doivent être adaptés à l'usage prévu et aux spécifications correctes. Les directives d'entretien et de réparation du fabricant doivent être respectées en tout temps. En cas de doute, consultez le service technique du fabricant pour obtenir de l'aide.
- Les vérifications suivantes doivent être appliquées aux installations utilisant des RÉFRIGÉRANTS INFLAMMABLES :

• la CHARGE DE RÉFRIGÉRANT effective est conforme à la taille de la pièce dans laquelle les pièces contenant du réfrigérant sont installées,
• le marquage de l'équipement continue d'être visible et lisible. Les marquages et les écriteaux illisibles doivent être corrigés;
• les tuyaux ou les composants frigorifiques sont installés dans un endroit où ils ne risquent pas d'être exposés à une substance susceptible de corroder les composants contenant du réfrigérant, à moins que les composants ne soient construits en matériaux intrinsèquement résistants à la corrosion ou convenablement protégés contre cette corrosion.

- La réparation et l'entretien des composants électriques doivent comprendre des vérifications de sécurité initiales et des procédures d'inspection des composants. S'il existe un défaut susceptible de compromettre la sécurité, aucune alimentation électrique ne doit être raccordée au circuit tant qu'il n'a pas été remédié de manière satisfaisante. Si le défaut ne peut pas être corrigé immédiatement mais qu'il est nécessaire de poursuivre l'opération, une solution temporaire adéquate doit être utilisée. Cette information doit être signalée au propriétaire de l'équipement afin que toutes les parties en soient informées.

- Les vérifications de sécurité initiales doivent s'assurer :

• que les condensateurs sont déchargés; cela doit être fait de manière sûre pour éviter toute possibilité d'étincelles;
• qu'aucun composant électrique et câblage sous tension ne soient exposés lors de la charge, de la récupération ou de la purge du système;
• qu'il y a continuité du chemin de terre.

Réparations de composants scellés, de composants à sécurité intrinsèque

• Les composants électriques scellés doivent être remplacés.
• Les composants à sécurité intrinsèque doivent être remplacés.
• Remplacer les composants uniquement par des pièces spécifiées par le fabricant. D'autres pièces peuvent provoquer l'inflammation du réfrigérant dans l'atmosphère en raison d'une fuite.

Câblage

Vérifiez que le câblage ne sera pas soumis à l'usure, à la corrosion, à une pression excessive, à des vibrations, à des bords tranchants ou à tout autre effet environnemental indésirable. La vérification doit également tenir compte des effets du vieillissement ou des vibrations continues provenant de sources telles que les compresseurs ou les ventilateurs.

Exigences relatives au fonctionnement, à l'entretien et à l'installation d'appareils utilisant des réfrigérants inflammables

Détection de réfrigérants inflammables

• En aucun cas, des sources potentielles d'inflammation ne doivent être utilisées dans la recherche ou la détection de fuites de réfrigérant. On ne doit pas utiliser de lampe haloïde (ou tout autre détecteur utilisant une flamme nue).
• Les méthodes de détection des fuites suivantes sont jugées acceptables pour tous les systèmes frigorifiques.

- Des détecteurs électroniques de fuites peuvent être utilisés pour détecter les fuites de réfrigérant, mais dans le cas de RÉFRIGÉRANTS INFLAMMABLES, la sensibilité peut ne pas être adéquate ou nécessiter un nouvel étalonnage. (Le matériel de détection doit être étalonné dans une zone exempte de réfrigérant.) S'assurer que le détecteur n'est pas une source potentielle d'inflammation et qu'il est adapté au réfrigérant utilisé. L'équipement de détection des fuites doit être réglé à un pourcentage de la limite inférieure d'inflammabilité du réfrigérant et doit être étalonné en fonction du réfrigérant utilisé, et le pourcentage approprié de gaz (25 % maximum) est confirmé.

- Les liquides de détection de fuites peuvent également être utilisés avec la plupart des réfrigérants, mais l'utilisation de détergents contenant du chlore doit être évitée car le chlore peut réagir avec le réfrigérant et corroder les canalisations en cuivre.

REMARQUE : Exemples de liquides de détection de fuites :

• méthode des bulles;
• agents de la méthode par fluorescence

- Si une fuite est suspectée, toutes les flammes nues doivent être enlevées/éteintes.

- Si une fuite de réfrigérant est détectée nécessitant un brasage, tout le réfrigérant doit être récupéré du système ou isolé (au moyen de robinets d'arrêt) dans une partie du système éloignée de la fuite. Le retrait du réfrigérant doit être effectué conformément au manuel.

Retrait et évacuation

- Lorsqu'il faut s'introduire dans le circuit de réfrigérant pour effectuer des réparations – ou à toute autre fin – les procédures conventionnelles doivent être utilisées. Cependant, pour les réfrigérants inflammables, il est important de suivre les meilleures pratiques, car l'inflammabilité doit être prise en compte. La procédure suivante doit être respectée :

a) Retirez le réfrigérant en toute sécurité conformément à la réglementation locale et nationale;
b) effectuez l'évacuation;
c) purgez le circuit avec un gaz inerte;
d) effectuez un rinçage ou une purge continue avec un gaz inerte lors de l'utilisation d'une flamme pour ouvrir le circuit;
e) ouvrez le circuit en coupant ou en brasant.

- La charge de réfrigérant doit être récupérée dans les bouteilles de récupération appropriées si la ventilation n'est pas autorisée par les codes locaux et nationaux. Pour les appareils contenant des réfrigérants inflammables, le système doit être purgé avec de l'azote exempt d'oxygène afin de rendre l'appareil sûr pour les réfrigérants inflammables. Il peut être nécessaire de répéter ce processus plusieurs fois.

- L'air comprimé ou l'oxygène ne doivent pas être utilisés pour purger les systèmes frigorifiques.

Procédures de charge

- En plus des procédures de charge conventionnelles, les exigences suivantes doivent être respectées.

• S'assurer que la contamination de différents réfrigérants ne se produit pas lors de l'utilisation de l'équipement de charge. Les flexibles ou conduites doivent être aussi courts que possible pour réduire au minimum la quantité de réfrigérant qu'ils contiennent.
• Les bouteilles doivent être maintenues dans une position appropriée conformément aux instructions.
• S'assurer que le SYSTÈME FRIGORIFIQUE est mis à la terre avant de charger le système frigorifique.
• Étiquetez le système lorsque la charge est terminée (si ce n'est pas déjà fait).
• Une extrême prudence est requise pour ne pas trop remplir le SYSTÈME FRIGORIFIQUE.

- Avant de recharger le système, celui-ci doit être soumis à un essai de pression avec le gaz de purge approprié. Le système doit être soumis à un essai d'étanchéité à la fin de la charge, mais avant la mise en service. Un essai d'étanchéité de suivi doit être effectué avant de quitter le site.

Exigences relatives au fonctionnement, à l'entretien et à l'installation d'appareils utilisant des réfrigérants inflammables

Decommissioning

- Avant d'effectuer cette procédure, il est essentiel que le technicien connaisse parfaitement l'équipement dans tous ses détails. Il est recommandé de récupérer tous les réfrigérants en toute sécurité. Avant l'exécution de la tâche, un échantillon d'huile et de réfrigérant doit être prélevé au cas où une analyse serait nécessaire avant la réutilisation du réfrigérant récupéré. Il est essentiel que l'alimentation électrique soit disponible avant de commencer la tâche.

a) Familiarisez-vous avec l'équipement et son fonctionnement.
b) Isolez électriquement le système.
c) Avant de tenter la procédure, assurez-vous que :

• l'équipement de manutention mécanique est disponible, au besoin, pour manipuler les bouteilles de réfrigérant;
• tous les équipements de protection individuelle sont disponibles et utilisés correctement;
• le processus de recouvrement est supervisé en tout temps par une personne compétente;
• l'équipement de récupération et les bouteilles sont conformes aux normes appropriées.

d) Pompez le système de réfrigération, si possible.

e) S'il est impossible de faire le vide, fabriquez un collecteur pour que le réfrigérant puisse être évacué des différentes parties du système.

f) Assurez-vous que la bouteille est située sur la balance avant la récupération.
g) Démarrez la machine de récupération et faites-la fonctionner conformément aux instructions.
h) Ne remplissez pas trop les bouteilles (pas plus de 80 % du volume de liquide).

i) Ne dépassez pas la pression de service maximale de la bouteille, même temporairement.

j) Lorsque les bouteilles ont été remplies correctement et que le processus est terminé, assurez-vous que les bouteilles et l'équipement sont retirés du site rapidement et que tous les robinets d'isolement de l'équipement sont fermés.

k) Le réfrigérant récupéré ne doit pas être chargé dans un autre SYSTÈME FRIGORIFIQUE à moins qu'il n'ait été nettoyé et vérifié.

Étiquetage

- L'équipement doit afficher une étiquette indiquant qu'il a été mis hors service et vidé de son réfrigérant. L'étiquette doit être datée et signée. Pour les appareils contenant DES RÉFRIGÉRANTS INFLAMMABLES, assurez-vous que l'équipement comporte des étiquettes indiquant qu'il contient des RÉFRIGÉRANTS INFLAMMABLES.

Exigences relatives au fonctionnement, à l'entretien et à l'installation d'appareils utilisant des réfrigérants inflammables

Récupération

– Lors du retrait du réfrigérant d'un système, que ce soit pour l'entretien ou la mise hors service, il est recommandé que tous les réfrigérants soient retirés en toute sécurité.
- Lors du transfert du réfrigérant dans des bouteilles, s'assurer que seules des bouteilles de récupération de réfrigérant appropriées sont utilisées. S'assurer que le nombre correct de cylindres pour maintenir la charge totale du circuit est disponible. Toutes les bouteilles à utiliser sont désignées pour le réfrigérant récupéré et étiquetées pour ce réfrigérant (c'est-à-dire des bouteilles spéciales pour la récupération du réfrigérant). Les bouteilles doivent être équipées d'une soupape de décharge et de robinets d'arrêt associés en bon état de fonctionnement. Les bouteilles de récupération vides sont évacuées et, si possible, refroidies avant la récupération.
- L'équipement de récupération doit être en bon état de fonctionnement et comporter un ensemble d'instructions concernant l'équipement disponible, et il doit être adapté à la récupération de tous les réfrigérants appropriés, y compris, le cas échéant, les RÉFRIGÉRANTS INFLAMMABLES. De plus, un jeu de balances calibrées doit être disponible et en bon état de fonctionnement. Les flexibles doivent être équipés de raccords rapides étanches et en bon état. Avant d'utiliser la machine de récupération, vérifier qu'elle est en bon état de fonctionnement, qu'elle a été correctement entretenue et que tous les composants électriques associés sont scellés pour éviter tout allumage en cas de libération de réfrigérant. Consulter le fabricant en cas de doute.
- Le réfrigérant récupéré doit être retourné au fournisseur de réfrigérant dans la bouteille de récupération appropriée, et le bordereau de transfert de déchets correspondant doit être établi. Ne pas mélanger les réfrigérants dans les unités de récupération et surtout pas dans les bouteilles.
- Si les compresseurs ou les huiles de compresseur doivent être retirés, s'assurer qu'ils ont été évacués à un niveau acceptable pour s'assurer qu'il ne reste pas de RÉFRIGÉRANT INFLAMMABLE dans le lubrifiant. Le processus d'évacuation doit être effectué avant le retour du compresseur aux fournisseurs. Seul le chauffage électrique du corps du compresseur doit être utilisé pour accélérer ce processus. Lorsque l'huile est vidangée d'un système, cela doit être effectué en toute sécurité.

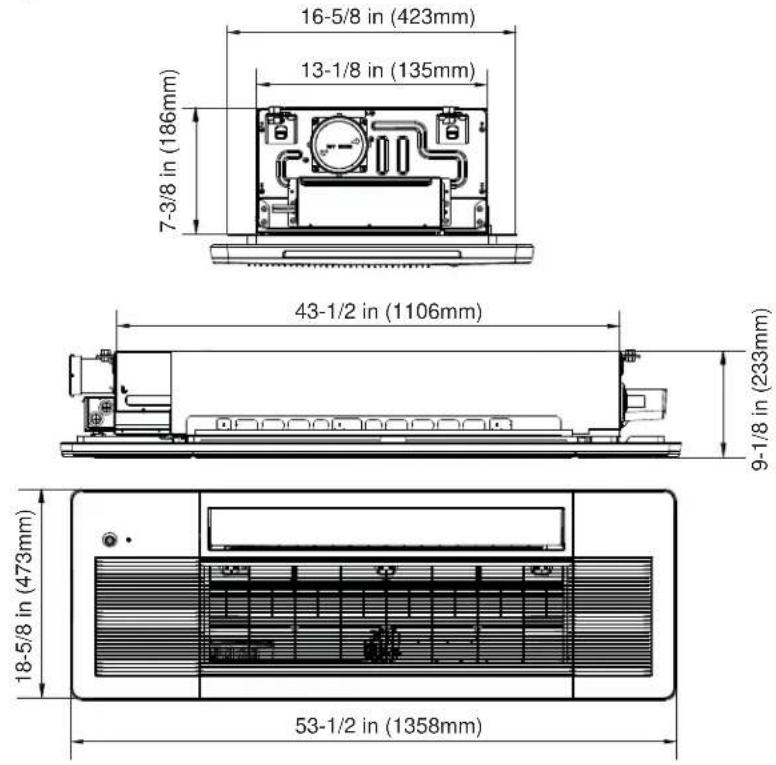

DIMENSIONS DE L'UNITÉ

Fourni par l'installateur

Jeu de tuyaux de réfrigérant : Pour le dimensionnement des tuyaux, se reporter à la plaque signalétique de l'unité extérieure

• Tuyauterie de réfrigérant (ensemble de conduites)
- Fil de connexion intérieur et extérieur
• Cordon d'alimentation extérieur
• Tuyau de drainage
- Ruban d'enroulement pour tuyaux et câbles
- Manchon et couvercle pour trou mural
- Mastic
- Boulons de suspension et quincaillerie nécessaire pour suspendre l'unité intérieure (si vous choisissez de suspendre l'unité au plafond)
• Cosses en U pour le câblage
- Au moins six tire-fonds (5/16 po × 2 po ou ST8,0 × 50) (si vous choisissez l'installation sur solive)

Conditions De Fonctionnement

Outils nécessaires pour l'installation

• 5/8» (16mm), 7/8» (22mm), 1» (25mm) ou clé réglable
• Ruban adhésif*
• Bride de câble de conduit 12 po*
  • Tournevis à tête cruciforme no 2
• Perceuse
  • Outil à évaser R454b
• Marteau
• Clé hexagonale
• Scie-cloche 2^1/4 po
  • Balance de réfrigérant
• Niveau
• Manomètre de pression d'admission définir
• Ruban à mesurer
• Microvacuomètre

• Adaptateur « mini-split » (5/16 po F à 1/4 po M)

• Azote*

• Coupe-tube
• Couteau utilitaire
• Alésoir
  • Bride de tube (L.S.) et vis
• Scellant, non expansif (pour orifice de tuyauterie)
• Solution d'eau savonneuse* ou détecteur de fuite de gaz
• Localisateur de montants
• Clé dynamométrique
• Pompe à vide
• Pinces à sertir
• Pinces à dénuder
• Tous les outils, les appareils de mesure et les appareils d'essai HVAC habituels et usuels
  * consommables

IMPORTANT

REMARQUE : Ce climatiseur est conçu pour fonctionner dans les conditions suivantes et son rendement peut être réduit en dehors de ces températures de fonctionnement.

Plage de fonctionnement	Refroidissement	Endure	23°F~115°F(-5°C~46°C)
		Altitude
	Chauffage	Altitude	-15°F~75°F(-26°C~24°C)
		Endure

REMARQUE :

Pour obtenir un fonctionnement plus efficace, faites fonctionner l'unité intérieure avec la vitesse du ventilateur en mode Auto. En mode Refroidissement, utilisez une température de consigne de 25,5°C (78°F) ou plus. En mode chauffage, réglez la température sur 22,5°C (73°F) ou moins.

Étape 1 – Préparation

A. Avant d'installer l'unité intérieure, déterminez la superficie de pièce admissible ^1 .

Reportez-vous aux instructions d'installation de l'unité extérieure pour calculer la charge totale de réfrigérant. Mesurez la surface de l'espace qui sera climatisé par l'unité intérieure et reportez-vous au tableau ci-dessous :

Cassette unidirectionnelle avec capteur de perte de réfrigérant installé
Charge maximale	Ibs ≤	3.9 4 4.5 5 5.5 6 6.5	7 7.5 8	8.5 9	9.5 10
	oz ≤	62.4 64 72 80 88 96	104 11	2 120	128 13	6 144	1	52 160
Surface minimale de la pièce f2	Aucune restriction 60 68		75 83	90 98	105 11	3 120	28 135	142 150

Cassette unidirectionnelle sans capteur de perte de réfrigérant installé
Charge maximale	Ibs ≤	3.9	4	4.5	5	5.5	6	6.5	7	7.5	8	8.5	9	9.5	10
	oz ≤	62.4	64	72	80	88	96	104	11	2	120	128	136	144	152	160
Surface minimale de la pièce ft2	Aucune restriction 60	68	75	83	90	98	105	113	120	28	135	142	154

L'installation dans des pièces plus petites que les surfaces minimales énumérées ci-dessus ne sont pas autorisées en regard de la norme UL60335-2-40 Edition 4 ^2 .

1 : Calculé sur la base d'une hauteur d'installation minimale de 7 pi 3 po (2,2 m) mesurée du plancher au bas de l'unité intérieure.
2 : La norme UL60335-2-40 Edition 4 a été adoptée par la majorité des codes locaux et des États. Un nombre limité de codes locaux et des États peuvent exiger la conformité à la norme UL 60335-2-40 Edition 3. Veuillez consulter notre site Web à l'adresse GEAppliancesAirandWater.com pour obtenir des conseils sur les installations dans ces localités.

REMARQUE : Une surface de pièce supplémentaire peut être nécessaire pour différentes altitudes d'installation. Veuillez utiliser le tableau des facteurs d'ajustement pour l'altitude ci-dessous en multipliant la surface minimale de la pièce par le facteur d'ajustement basé sur l'altitude de l'installation.

Facteur d'ajustement pour l'altitude

Altitude (m) 0	200 400	600 800	1000	1200 1400	1600
Altitude (ft)	0	660	1310	1970	2620	3280	3940	4590	5250
Facteur	1	1	1	1	1.02	1.05	1.04	1.1	1.12
Altitude (m)	1600	1800	2000	2200	2400	2600	2800	3000	3200
Altitude (ft)	5250	5910	6560	7220	7870	8530	9190	9810	10500
Facteur	1.12	1.15	1.18	1.21	1.25	1.28	1.32	1.36	1.4

B. Si le capteur de fuite n'est pas nécessaire ou installé, veillez à placer le commutateur DIP 2-2 sur OFF (voir l'illustration de droite).

Si un capteur de fuite est nécessaire, passez à l'étape C.

REMARQUE : L'état par défaut en usine du commutateur DIP 2-2 est OFF (désactivé).

Étape 1 – Préparation (Suite)

C. Installation du capteur de fuite.

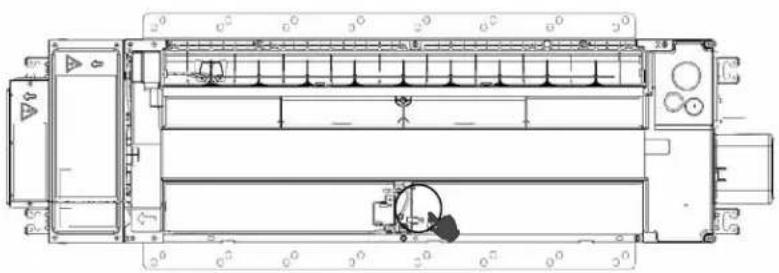

Étape 1 : Repérez le support et retirez la borne du faisceau de fils du capteur de fuite du clip.

Le support du capteur de fuite est situé au centre du bac de drainage, le câblage du capteur est déjà intégré en usine et sa borne est fixée par une attache, comme illustré ci-dessous.

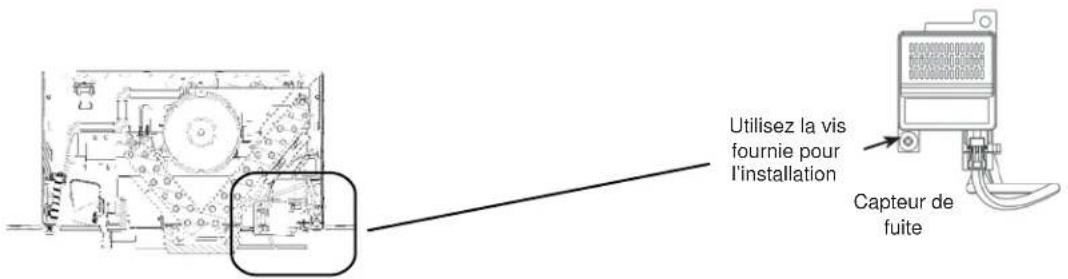

Étape 2 : Branchez le faisceau de fils du capteur de fuite au capteur de fuite, puis installez le capteur de fuite du côté droit du support à l'aide de la vis ST4*12 fournie.

Utilisez la vis fournie pour l'installation Capteur de fuite

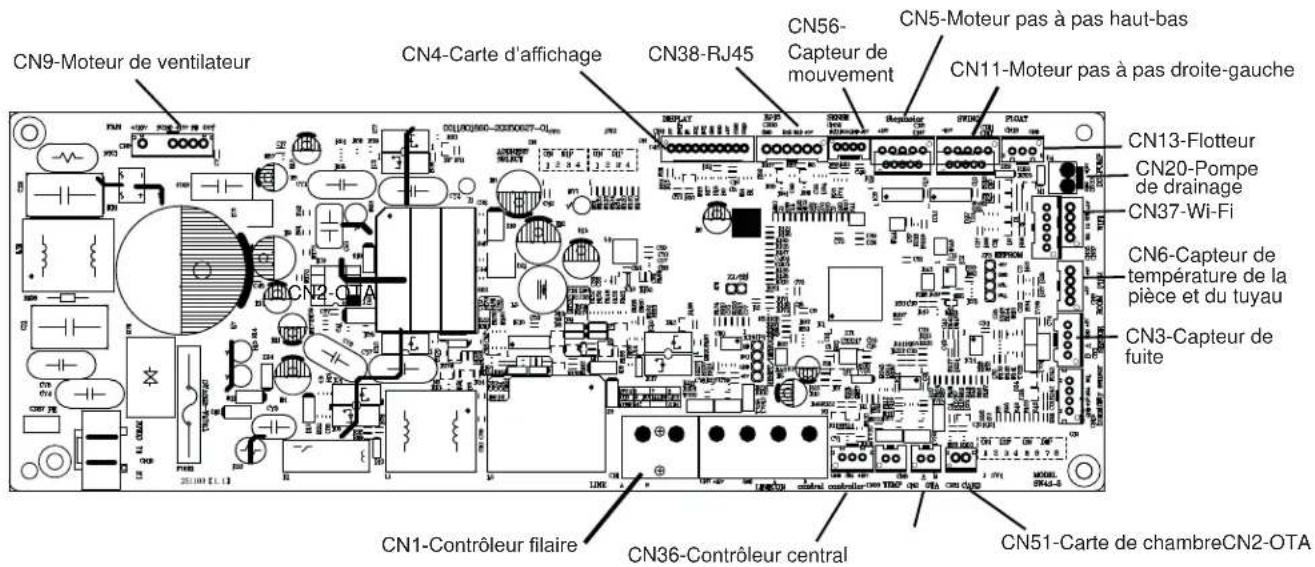

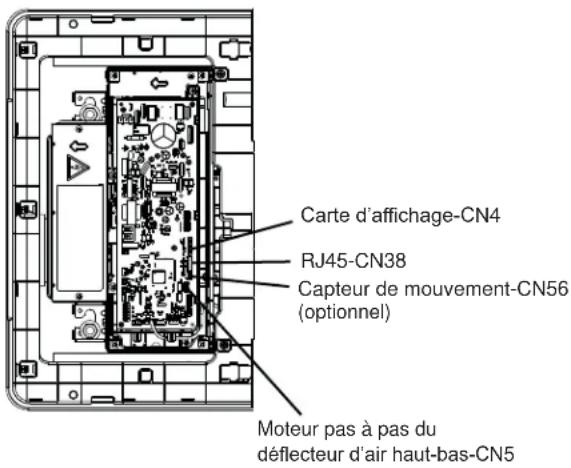

REMARQUE : Le connecteur du capteur de fuite de réfrigérant sur le PCB est CN3, comme illustré ci-dessous.

CN9-Moteur de ventilateur CN4-Carte d'affichage CN38-RJ45 CN56-Capteur de mouvement CN5-Moteur pas à pas haut-bas CN11-Moteur pas à pas droite-gauche CN13-Flotteur CN20-Pompe de drainage CN37-Wi-Fi CN6-Capteur de température de la pièce et du tuyau CN3-Capteur de fuite CN1-Contrôleur filaire CN36-Contrôleur central CN51-Carte de chambreCN2-OTA

Étape 2 – Installation de l'unité intérieure

A. Choix de l'emplacement de l'unité intérieure:

Avant d'installer l'unité intérieure, vous devez choisir un emplacement approprié. Les normes suivantes doivent être respectées pour un emplacement adéquat de l'unité :

• La surface de montage est horizontale
• Bonne circulation de l'air
- Drainage pratique
- Le bruit de l'unité ne dérangera pas d'autres personnes - Emplacement ferme et solide – l'emplacement ne vibrera pas
- Assez solide pour supporter le poids de l'unité
- Un emplacement à au moins cinq (5) pieds (1,5 m) de tout autre appareil électrique (p. ex., lumières, haut-parleurs)
- Installez l'unité à au moins 10 pi (3 m) des antennes de téléviseur ou de radio. Le fonctionnement de l'unité peut interférer avec la réception de l'antenne dans les zones où le signal est faible. Un amplificateur pourrait être nécessaire pour les appareils touchés.

NE PAS installer l'unité dans les emplacements suivants :

• Près d'une source de chaleur, de vapeur ou de gaz combustible
• Près d'articles inflammables comme des rideaux ou des vêtements
• Près de tout obstacle pouvant bloquer la circulation de l'air
• Près d'une porte
• Dans un endroit exposé à la lumière directe du soleil Consultez les schémas suivants pour assurer la distance appropriée par rapport aux murs, au plafond et aux autres unités :

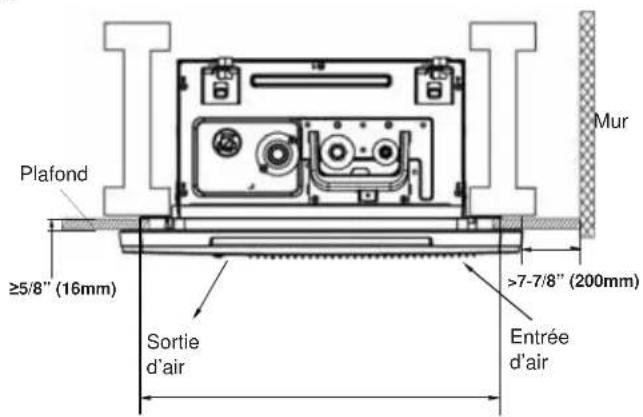

Plafond ≥5/8" (16mm) Sortie d'air Mnr >7-7/8" (200mm) Entrée d'air

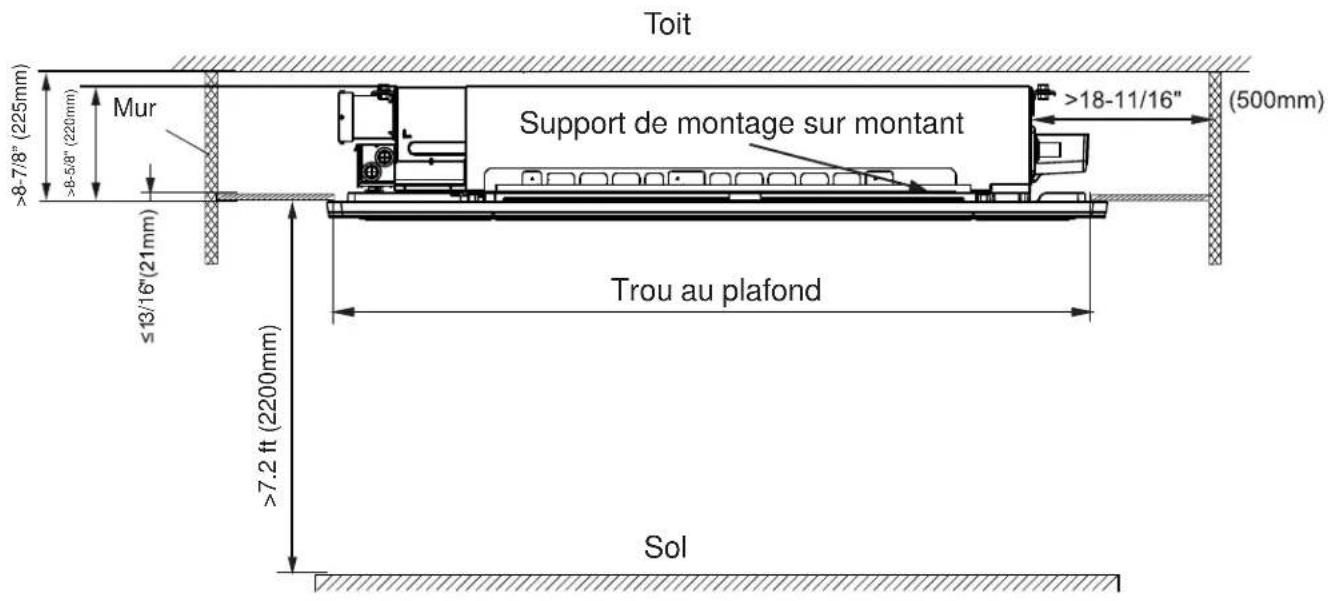

Toit Mur >8-7/8" (225mm) >8-5/8" (220mm) ≤13/16" (21mm) >7.2 ft (2200mm) Trou au plafond Support de montage sur montant >18-11/16" (500mm) Sol

REMARQUE : L'espace entre la surface du plafond et le bas des deux supports de montage à montant, plutôt que le bac de drainage, est ≤21 mm (13/16 po).

Étape 2 – Installation de l'unité intérieure (Suite)

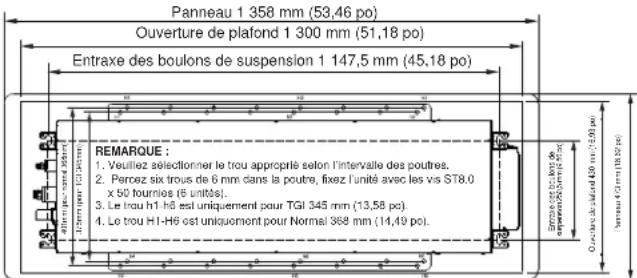

B. Installer la cassette de plafond à flux unidirectionnel:

La cassette de plafond peut être installée à l'aide de vis sur les solives de plafond ou suspendue dans le plafond à l'aide de boulons de suspension.

Panneau 1 358 mm (53,46 po) Ouverture de plafond 1 300 mm (51,18 po) Entraxe des boulons de suspension 1 147,5 mm (45,18 po) REMARQUE : 1. Veuillez sélectionner le trou approprié selon l'intervalle des poutres. 2. Percez six trous de 6 mm dans la poutre, fixez l'unité avec les vis ST8.0 x 50 tournies (6 unités). 3. Le trou h1-H6 est uniquement pour TGI 345 mm (13,58 pc). 4. Le trou H1-H6 est uniquement pour Normal 368 mm (14,49 pc).

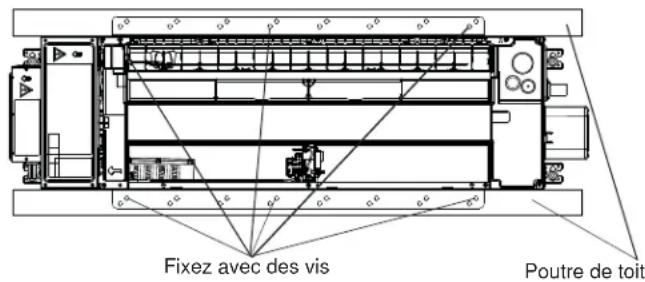

Option 1 : Installation sur solive

Pour installer l'unité entre les solives de plafond, procédez comme suit :

• Utilisez le gabarit fourni pour découper une ouverture rectangulaire dans le plafond entre deux solives, en laissant au moins 203 mm (8 po) d'espace par rapport aux murs de chaque côté. L'ouverture de plafond doit être légèrement plus grande que le corps de la cassette et plus petite que le panneau afin que les composants s'installent correctement.
• À deux personnes, utilisez les trous prévus le long du côté long de la cassette pour la visser aux solives de plafond. Utilisez six (6) tire-fonds de 5/16 po × 2 po (8,0 mm × 50 mm) ou ST8.0 × 50.

Fixez avec des vis Poutre de toit

Option 2 : Installation suspendue

Pour suspendre l'unité à l'aide de boulons de suspension, procédez comme suit :

• Utilisez le gabarit en papier fourni pour découper une ouverture rectangulaire dans le plafond, en laissant au moins 203 mm (8 po) d'espace par rapport aux murs de chaque côté. L'ouverture de plafond doit être légèrement plus grande que le corps de la cassette et plus petite que le panneau afin que les composants s'installent correctement.
• Mesurez et marquez soigneusement les emplacements où les trous de plafond seront percés pour les boulons de suspension.
• Percez quatre trous d'au moins 127 mm (5 po) de profondeur dans le plafond intérieur pour chaque ancrage de boulon de suspension (fournis sur le chantier). Pour un plafond en MDF, une attention particulière peut être nécessaire. Assurez-vous de tenir la perceuse à un angle de 90° par rapport au plafond.
• Fixez les ancrages des boulons de suspension conformément aux instructions du fabricant.
• Installez les quatre boulons de suspension.
• Montez l'unité intérieure. À l'aide de deux personnes pour soulever et fixer l'appareil, insérez les boulons de suspension dans les orifices du support de suspension de l'unité et fixez-les en place à l'aide de rondelles et d'écrous doubles de chaque côté. Assurez-vous que l'unité est de niveau et que le bas de l'unité est à moins de <=21 mm (13/16 po) au-dessus du panneau de plafond pour permettre l'installation du panneau de l'unité.

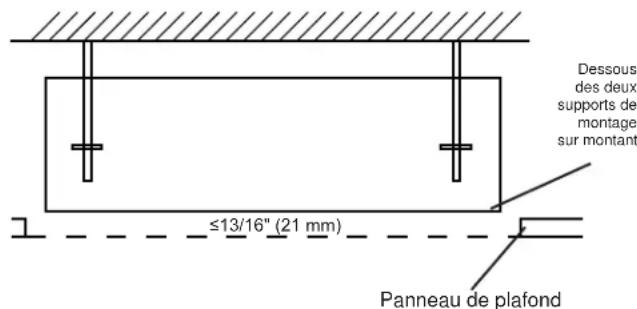

Dessous des deux supports de montage sur montant ≤13/16" (21 mm) Panneau de plafond

Étape 2 – Installation de l'unité intérieure (Suite)

C. Connexions électriques pour l'unité intérieure :

Avant d'effectuer tout travail électrique, lisez ces règlements.

• Tout le câblage doit être conforme aux codes et règlements électriques locaux et nationaux, et doit être installé par un électricien certifié.
• Effectuez les connexions des fils à chaque borne selon le schéma de câblage. Prenez note de la couleur du fil à chaque borne et assurez-vous que les fils sont connectés à l'unité extérieure en conséquence.
• S'il y a un problème de sécurité grave avec l'alimentation électrique, arrêtez immédiatement le travail et communiquez avec un électricien certifié. NE PAS poursuivre l'installation tant que le problème de sécurité n'est pas correctement résolu.
• La tension d'alimentation doit se situer entre 90 et 110 % de la tension nominale. Une alimentation insuffisante peut causer un mauvais fonctionnement, un choc électrique ou un incendie.
• Branchez l'appareil uniquement à une prise de circuit dérivé individuel. NE PAS brancher un autre appareil à cette prise.
• Assurez-vous de mettre correctement à la terre le climatiseur.
• Chaque fil doit être solidement connecté. Un câblage lâche peut faire surchauffer la borne, entraînant un mauvais fonctionnement du produit et un risque d'incendie.
• NE PAS laisser les fils toucher ou reposer contre les tuyaux de réfrigérant, le compresseur ou toute pièce mobile à l'intérieur de l'appareil.
• Pour éviter un choc électrique, ne touchez jamais les composants électriques immédiatement après avoir coupé l'alimentation. Après avoir coupé l'alimentation, attendez toujours 10 minutes ou plus avant de toucher les composants électriques.

Utilisez le bon câble :

- Fil reliant l'unité intérieure et l'unité extérieure : 14/4 toronné, non blindé pour 1,2,3 et mise à la terre + câble blindé 16/2 toronné pour H1/H2.

Préparez le fil pour le raccordement :

• À l'aide d'une pince à sertir, fixez des cosses en U aux extrémités des fils.
• Les cosses à fourche sont recommandées. Si des cosses à fourche ne sont pas utilisées, les câbles ne doivent pas être torsadés avant de les raccorder aux bornes à vis.

Pour raccorder les câbles de signal au disjoncteur de l'unité intérieure, procédez comme suit :

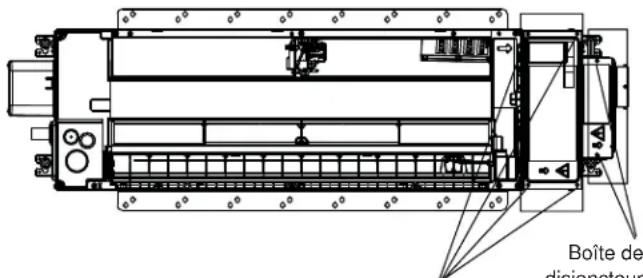

1. Retirez les quatre (4) vis pour ouvrir la boîte de commande intérieure et les deux (2) vis pour ouvrir la boîte de disjoncteur.

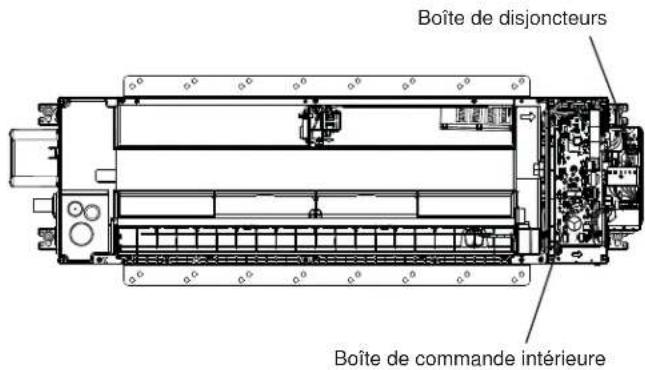

Boîte de disjoncteur

Boîte de commande intérieure Quatre (4) vis
Boîte de disjoncteur Deux (2) vis

Étape 2 – Installation de l'unité intérieure (Suite)

C. Connexions électriques pour l'unité intérieure (suite) :

Boîte de disjoncteurs Boîte de commande intérieure

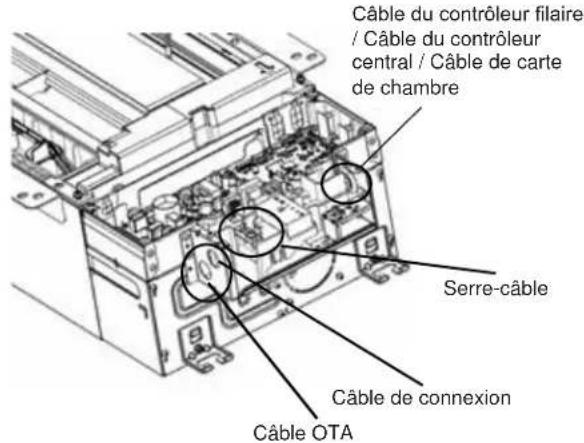

1. Desserrez la vis du serre-câble, puis faites passer le câble OTA, le câble de connexion, le câble du contrôleur filaire, le câble du contrôleur central ou le câble de carte de chambre dans les orifices du passe-câble en caoutchouc, comme illustré ci-dessous.

Commande de l'unité intérieure

H1 H2 1 2 3

Câble du contrôleur filaire / Câble du contrôleur central / Câble de carte de chambre Serre-câble Câble de connexion Câble OTA

REMARQUE : Lors du raccordement H1 et H2 à l'unité extérieure, utilisez un câble blindé torsadé 16/2 (câble blindé torsadé 16/2).

1. Raccordez les câbles au PCB et à la borne selon le schéma de câblage. Assurez-vous que le fil de mise à la terre est bien vissé. Vérifiez que chaque fil est sous la plaque de la borne à vis et que la plaque est serrée sans effilochage.

2. Fermez le couvercle du boîtier électrique et le couvercle du boîtier de commande intérieur.

Étape 2 – Installation de l'unité intérieure (Suite)

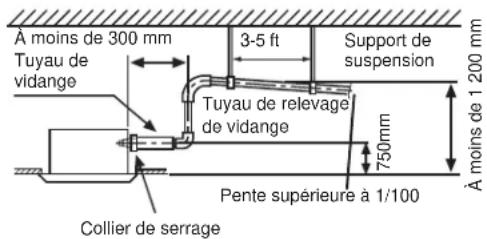

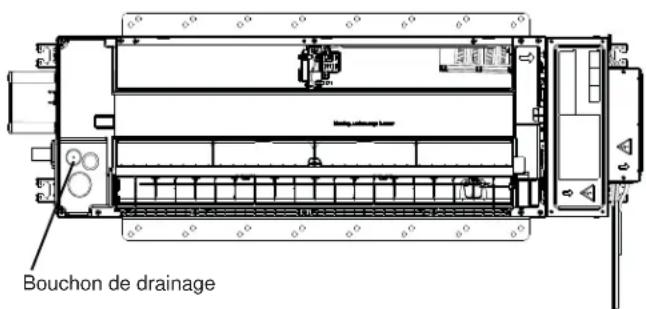

D. Raccordement du tuyau de drainage :

Le tuyau de drainage sert à évacuer l'eau de condensation de l'appareil. Une installation inadéquate peut entraîner des fuites et endommager l'appareil ou la propriété.

1. Raccordez un tuyau de drainage de 1 po (fourni par l'installateur) au port de raccordement de l'appareil à l'aide de l'adaptateur de drainage et des colliers métalliques à vis fournis. Assurez-vous qu'il est solidement fixé et qu'il ne peut pas être facilement détaché.

Collier métallique Orifice de raccordement du tuyau de vidange Tuyau de vidange Adaptateur de vidange

1. Le tuyau de drainage doit être installé avec une pente descendante d'au moins 1/100 pour éviter que l'eau ne reflue dans l'appareil. Pour éviter que le tuyau ne s'affaisse, installez des fils de suspension. Pour l'isolation thermique, enroulez le tuyau de drainage avec des joints d'étanchéité.

REMARQUE : L'unité intérieure est dotée d'une pompe à condensat intégrée (CN20) et d'un interrupteur de sécurité de niveau d'eau (CN13). Il n'y a pas d'option de drainage par gravité.

1. Cet appareil est équipé d'une pompe de drainage qui permet que la sortie du tuyau de drainage soit plus haute que le port de raccordement du tuyau. Le tuyau de levage vertical doit être installé à une hauteur maximale de 47 1/4 po (1200 mm) à partir du panneau de plafond. Installez des fils de suspension tous les 3 à 5 pi pour éviter que le tuyau

de drainage ne s'affaisse, et enveloppez la partie intérieure du tuyau avec une isolation en mousse pour tuyaux afin de prévenir la condensation. Une installation incorrecte peut entraîner un reflux d'eau dans l'appareil et des fuites.

À moins de 300 mm Tuyau de vidange 3-5 ft Support de suspension Tuyau de relevage de vidange 750mm À moins de 1 200 mm Pente supérieure à 1/100 Collier de serrage

1. Si vous raccordez plusieurs tuyaux de drainage, installez-les comme illustré ci-dessous.

À plus de 100 mm Tuyau de vidange confluant en T

1. Faites passer le tuyau de drainage à travers l'ouverture murale vers l'extérieur. L'extrémité du tuyau doit se trouver à au moins 2 po (50 mm) au-dessus du sol. Si elle touche le sol, le tuyau pourrait se boucher. Assurez-vous que l'eau s'écoule vers un endroit sécuritaire où elle ne causera ni dommage ni risque de glissade.

Étape 2 – Installation de l'unité intérieure (Suite)

E. Percer un trou dans le mur pour le tuyau de raccordement:

1. Déterminez l'emplacement du trou dans le mur en fonction de la position de l'unité extérieure.
2. À l'aide d'une carotteuse de 3 1/2 po (90 mm), percez un trou dans le mur. Assurez-vous que le trou est percé avec une légère inclinaison vers le bas, de façon à ce que l'extrémité extérieure du trou soit plus basse que l'extrémité intérieure d'environ 3/16 à 1/4 po (5 mm à 7 mm). Cela assurera un bon drainage de l'eau.

1. Insérez la gaine de protection pour trou mural (fournie sur le chantier) dans le trou. Cette gaine protège les tuyaux et les câbles contre les arêtes vives et aidera à sceller l'ouverture à la fin de l'installation. Une fois la gaine insérée à travers le mur, fixez le couvercle de la gaine murale à l'extrémité extérieure. Assurez-vous que le couvercle est bien à plat contre le mur extérieur.

F. Préparer la tuyauterie de réfrigérant :

1. Si des tuyaux de réfrigérant préexistants sont déjà encastrés dans le mur, passez directement à l'étape 8 : Installer le panneau.
2. S'il n'y a pas de tuyauterie préexistante, raccordez la tuyauterie de réfrigérant de l'unité intérieure au tuyau de raccordement qui reliera les unités intérieure et extérieure. Consultez la section Raccordements de la tuyauterie de réfrigérant du manuel d'installation de l'unité extérieure pour des instructions détaillées.

AVERTISSEMENT

Soyez extrêmement prudent afin de ne pas bosseler ou endommager la tuyauterie lors du pliage à l'écart de l'unité. Toute bosse dans la tuyauterie nuira au rendement de l'appareil.

G. Enrouler les tuyaux et le câble :

Avant de faire passer la tuyauterie de réfrigérant, le tuyau de drainage et le câble de signalisation à travers le trou mural, vous devez les regrouper afin d'économiser de l'espace, de les protéger et de les isoler.

1. Regroupez le tuyau de drainage, les tuyaux de réfrigérant et le câble de signalisation comme illustré ci-dessous:

Tuyaux de drainage

Matériau isolant

Tuyaux de réfrigérant

Câble de connexion pour unité intérieure et unité extérieure

REMARQUE :

Le tuyau de drainage DOIT se trouver au bas du faisceau. Placer le tuyau de drainage au-dessus du faisceau peut entraîner un débordement du bac de drainage, ce qui peut causer un incendie ou des dommages par l'eau.

REMARQUE :

NE PAS entrelacer le câble de connexion avec les autres fils lors de la mise en faisceau de ces éléments.

1. À l'aide d'un ruban adhésif en vinyle, fixez le tuyau de drainage sous les tuyaux de réfrigérant.
2. À l'aide d'un ruban isolant, enroulez fermement le câble de signalisation, les tuyaux de réfrigérant et le tuyau de drainage ensemble. Vérifiez que tous les éléments sont bien regroupés.

REMARQUE :

Lors de l'enroulement du faisceau, laissez les extrémités des tuyaux non enveloppées. Vous devrez y accéder pour effectuer les tests d'étanchéité à la fin de l'installation (voir la section Vérifications électriques et de fuites de gaz du manuel d'installation de l'unité extérieure).

Étape 2 – Installation de l'unité intérieure (Suite)

H. Fixez le bac à condensat :

Fixez le bac à condensat à l'unité intérieure à l'aide de la vis ST4*12.

Bac à condensat Vis ST4*12

I. Installation du panneau :

AVERTISSEMENT

NE PAS placer le panneau face vers le bas sur le sol, contre un mur ou sur des surfaces inégales. Cela pourrait endommager le panneau.

1. Appuyez sur les trois (3) interrupteurs intégrés pour ouvrir la grille.

1. Maintenez la grille ouverte et poussez les deux loquets de chaque côté vers le centre pour déverrouiller la grille.

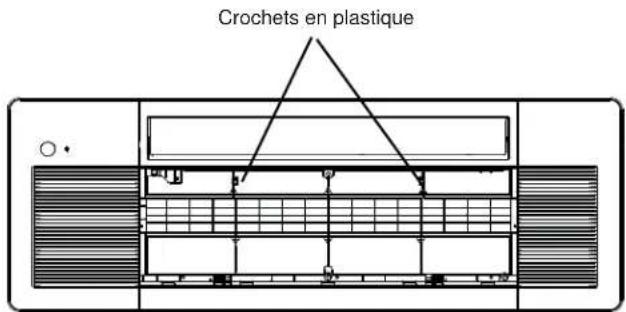

1. Fixez le panneau à la cassette unidirectionnelle à l'aide de deux (2) crochets en plastique.

Crochets en plastique

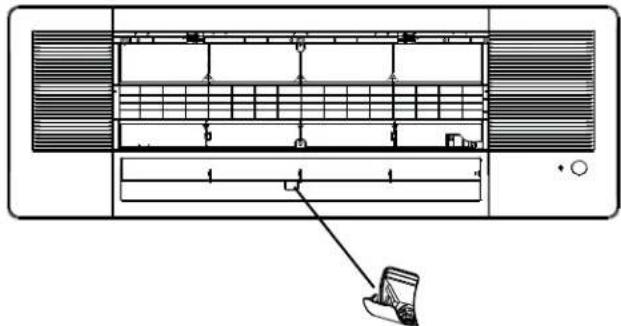

1. Appuyez sur l'empreinte circulaire du cache-vis pour l'ouvrir. Faites pivoter manuellement le déflecteur d'air et fixez le panneau à l'unité intérieure à l'aide de 4 vis M5*25.

REMARQUE : Une vis illustrée sur la figure ci-dessous se trouve derrière le cache.

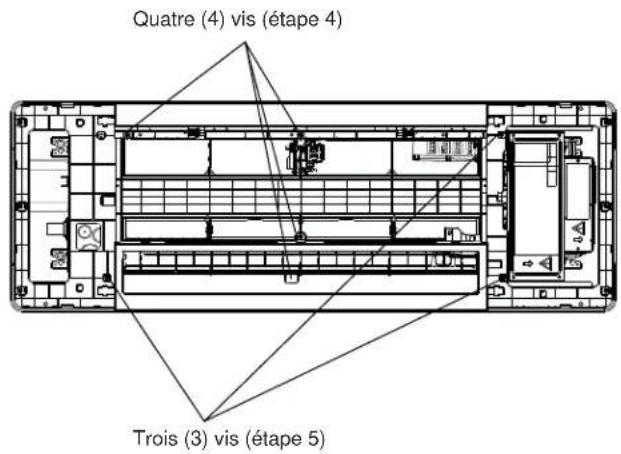

1. Ouvrez les deux caches situés de chaque côté du panneau, puis fixez le panneau à l'unité intérieure à l'aide de 3 vis M5*25.

Quatre (4) vis (étape 4) Trois (3) vis (étape 5)

Étape 2 – Installation de l'unité intérieure (Suite)

I. Installer le panneau (suite) :

1. Branchez les connecteurs Molex ci-dessous du panneau de commande à la carte de commande principale de l'unité.

Carte d'affichage-CN4 RJ45-CN38 Capteur de mouvement-CN56 (optionnel) Moteur pas à pas du déflecteur d'air haut-bas-CN5

1. Installez le couvercle du boîtier de commande.
2. Fermez les deux (2) couvercles en plastique situés de chaque côté du panneau.
3. Réinstallez la grille en l'enfonçant dans le loquet pour la verrouiller.
4. Réinstallez le cache-vis.

J. Effectuer un test d'évacuation d'eau :

Avant le test, assurez-vous que la conduite d'évacuation d'eau est inclinée de façon régulière et vérifiez que chaque raccord est bien scellé. Effectuez le test d'évacuation d'eau dans la nouvelle pièce avant l'installation du plafond.

1. Branchez l'alimentation électrique et réglez le climatiseur pour fonctionner en mode cool (« refroidissement »). Vérifiez le bruit de fonctionnement de la pompe de drainage.
2. Laissez le mode cool (« refroidissement ») fonctionner pendant au moins 10 min.
3. Arrêtez le climatiseur. Attendez trois (3) minutes, puis vérifiez s'il y a quelque chose d'inhabituel. Si la disposition de la tuyauterie d'évacuation d'eau n'est pas correcte, un débit d'eau excessif provoquera une erreur de niveau d'eau et le code d'erreur « E12 » s'affichera sur le panneau d'affichage. Il peut même y avoir un débordement d'eau du bac de récupération.
4. Ajoutez de l'eau en la pulvérisant lentement dans le bac à condensat sous la tuyauterie de réfrigération, jusqu'à ce que l'alarme de niveau d'eau excessif se déclenche. Vérifiez si la pompe de drainage évacue l'eau immédiatement. Après cinq (5) minutes, si le niveau d'eau ne descend pas sous le seuil d'avertissement, l'appareil s'arrêtera. À ce moment, vous devez couper l'alimentation électrique et évacuer l'eau accumulée à l'aide du bouchon de vidange situé au bas de l'appareil, directement sous la sortie du tuyau de drainage, avant de pouvoir remettre l'appareil en marche normalement.
5. Si l'eau ne s'évacue pas correctement, vérifiez la hauteur de relevage et la pente du tuyau de drainage. Vérifiez également qu'il n'y a pas d'obstruction.

REMARQUE :

Le bouchon de vidange situé au bas de l'appareil sert à évacuer l'eau accumulée dans le bac de récupération lorsque le climatiseur est en panne. Lorsque le climatiseur fonctionne normalement, assurez-vous que le bouchon de vidange est bien en place afin d'éviter toute fuite d'eau.

Bouchon de drainage

Étape 2 – Installation de l'unité intérieure (Suite)

K. Installer l'air frais (optionnel)

REMARQUE : L'option d'air frais permettra à l'installateur d'introduire de l'air extérieur du côté de l'air de reprise de l'appareil.

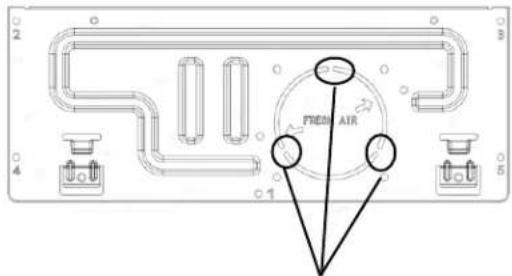

1. Utilisez un outil de coupe pour couper les trois points de fixation du déflecteur d'air frais et retirez le déflecteur d'air frais.

Trois (3) points de fixation sur le déflecteur d'air frais

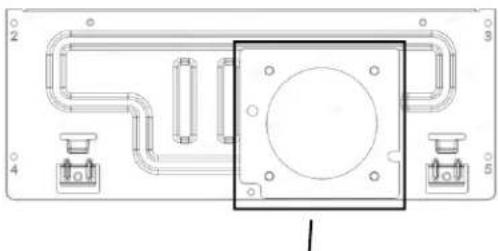

1. Fixez le joint d'interface d'air frais, qui se trouve dans le sac d'accessoires de l'unité intérieure, sur la plaque latérale comme illustré dans la figure suivante :

Joint d'interface d'air frais

REMARQUE : Le trou circulaire central du joint doit être aligné avec le trou circulaire de découpe d'air frais, l'espace d'angle doit être aligné avec la position de la vis centrale au bas de la plaque latérale, et les quatre trous de vis d'angle doivent être alignés avec les quatre trous de la plaque latérale.

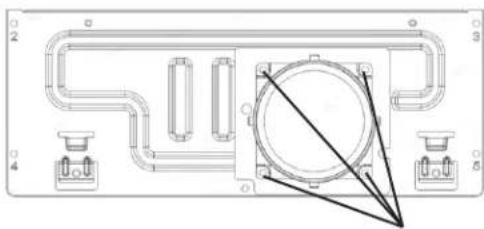

1. Installez l'interface d'air frais (fournie sur le chantier) et fixez-la avec 4 vis.

Étape 3 – Installation de l'unité extérieure

Veuillez vous reporter au manuel d'installation de l'unité extérieure inclus dans l'emballage de celle-ci.

Étape 4 – Vérification finale

Explication du fonctionnement à l'utilisateur final

• À l'aide du manuel d'utilisation, expliquez à l'usager comment utiliser le climatiseur/la thermopompe (la télécommande, l'ajout/le retrait des filtres à air, placer ou retirer la télécommande de son support, les méthodes de nettoyage, les mesures de précaution relatives au fonctionnement, etc.).
• Révisez les mesures de précaution relatives au fonctionnement.
• Recommandez à l'utilisateur de lire attentivement les instructions d'utilisation.

Points à vérifier lors de l'essai du système

Aucune fuite de gaz dans la tuyauterie?
La tuyauterie est-elle isolée correctement?
Le câblage de connexion des unités intérieure et extérieure est-il inséré solidement dans le bornier?
□ Le câblage de connexion des unités intérieure et extérieure est-il attaché?
□ Le condensat s'évacue-t-il correctement?
Le fil de terre est-il solidement connecté? L'unité intérieure est-elle solidement fixée?
Le courant de la source d'alimentation électrique est-il compatible avec le code de l'électricité local?
□ Des bruits irréguliers se font-ils entendre?
□ La température de refroidissement descend-elle entre 20 et 30 °F (-6,7 et -1,1 °C)?
□ La température de réchauffementmonte-t-elle entre 35 et 40 °F (1,7 et 4,4 °C)?
□ L'affichage de la température ambiante est-elle précise?

Vérification du fonctionnement du capteur de fuite de réfrigérant

Lorsqu'une fuite de réfrigérant ou une autre erreur liée au capteur de fuite est détectée, le ventilateur intérieur s'allume à grande vitesse et le compresseur de l'unité extérieure s'éteint. Ces fonctions peuvent être vérifiées en déconnectant temporairement le capteur de fuite de l'élément intérieur et en attendant jusqu'à 30 secondes la réponse du système. Le capteur de fuite se branche sur le connecteur CN3 de la carte de circuit imprimé intérieure (voir la section C pour référence). Lorsque le système est sous tension et que le capteur de fuite est déconnecté, l'unité intérieure doit afficher « Ac », allumer le ventilateur à grande vitesse et éteindre le compresseur de l'unité extérieure. Lorsque le système est mis hors tension, que le capteur de fuite est déconnecté, et que le système est remis sous tension, l'unité intérieure doit afficher « bA », allumer le ventilateur à grande vitesse et éteindre le compresseur de l'unité extérieure.

Avis logiciel

Pour vous assurer que le produit fonctionne de manière optimale et avec les dernières fonctionnalités, connectez l'unité CA au Wi-Fi et mettez à jour avec la dernière version du logiciel. Reportez-vous au manuel d'utilisation pour savoir comment connecter le Wi-Fi.

GEAppliancesAirandWater.com

Veuillez conserver votre reçu indiquant la date d'achat initiale et la date d'installation.

Cette Garantie limitée standard est attribuée à l'Acheteur initial du Produit pour les modèles énumérés sous l'Annexe 1 (le « Produit ») :

Pour la période de :
Garantie de 1 an pour la télécommandeÀ compter de la date d'installation initiale	Si la télécommande s'avère défectueuse en raison d'un vice de fabrication et/ou de matière pendant une période d'un (1) an à compter de la date d'installation, GE Appliances, a Haier Company ("Haier") fournira une télécommande neuve ou remise à neuf, à la seule discrétion de Haier.
Garantie limitée de 5 ans sur les piècesÀ compter de la date d'achat initial	Si toute pièce s'avère défectueuse en raison d'un vice de fabrication et/ou de matière pendant une période de cinq (5) ans à compter de la date d'installation, Haier la remplacera sans frais. Les pièces utilisées pour le remplacement peuvent être des pièces neuves ou remises à neuf, déterminées à la seule discrétion de Haier, et fournies à votre technicien-installateur CVC agréé.
Garantie limitée enregistrée de 10 ans sur les piècesÀ compter de la date d'installation initiale(INSCRIPTION EN LIGNE REQUISE surGEAppliancesAirandWater.com)DOIT ÊTRE UNE MAISONUNIFAMILIALE RÉSIDENTIELLE	Si toute pièce s'avère défectueuse en raison d'un vice de fabrication et/ou de matière pendant une période de dix (10) ans à compter de la date d'installation, Haier la remplacera sans frais. La pièce de remplacement est garantie pour le reste de la période de garantie initiale de dix (10) ans. Les pièces utilisées pour le remplacement peuvent être des pièces neuves ou remises à neuf, déterminées à la seule discrétion de Haier, et fournies à votre technicien-installateur CVC agréé. Cette garantie limitée enregistrée sur les pièces nécessite un enregistrement en ligne dans les soixante (60) jours suivant la date d'installation ou d'occupation initiale.LES APPLICATIONS NON RÉSIDENTIELLES/COMMERCIALES NE SONT PAS ADMISSIBLES À CETTE GARANTIE LIMITÉE ENREGISTRÉE SUR LES PIÈCES

MAIN-D'ŒUVRE NON COUVERTE

Ces garanties limitées n'incluent PAS la main-d'œuvre ou tout autre coût encouru pour l'entretien, la maintenance, la réparation, le retrait, le remplacement, l'installation, le respect des codes locaux du bâtiment ou de l'électricité, l'expédition ou la manutention, le remplacement du système, des compresseurs ou d'autres pièces.

COMPOSANTS EXCLUS

Les composants suivants ne sont pas couverts par cette garantie : armoires, pièces d'armoire, filtres à air, sécheurs, réfrigérant, ensembles de conduites de réfrigérant, courroies, câblage, fusibles, buses d'huile, accessoires de l'unité et toute pièce n'affectant pas le fonctionnement de l'unité.

QUELLE EST LA DATE D'ACHAT :

La « Date d'achat » est la date à laquelle le produit est acheté par le Propriétaire initial. La « Date de l'installation » est la date à laquelle l'installation d'origine a été complétée et toutes les procédures de mise en service du Produit ont été correctement exécutées et vérifiées d'après la facture de l'installateur. Si la date d'installation ne peut être vérifiée, la Date d'installation sera soit soixante (60) jours après la date de fabrication, telle que déterminée par le numéro de série du Produit, soit trente (30) jours après la Date d'achat. Vous devez conserver et être en mesure de fournir votre ticket de caisse d'origine de l'installateur comme preuve de la Date d'achat et de la Date d'installation. Pour une nouvelle construction, la date d'achat sera la date d'achat de la résidence par le propriétaire du bâtiment.

QUI EST COUVERT

Occupé par le propriétaire : Le « Propriétaire initial » désigne le propriétaire initial (et son conjoint) d'une famille unifamiliale résidentielle où le Produit a été installé à l'origine.

Non occupés par le propriétaire : Le terme « Non occupés par le propriétaire » est défini comme a) les immeubles résidentiels unifamiliaux ou multifamiliaux qui sont Non occupés par le propriétaire, ou b) les applications commerciales légères (comme les immeubles de bureaux, les établissements de vente au détail, les hôtels/motels).

Pour les immeubles ou applications Non occupés par le propriétaire, cette garantie limitée exige que le produit soit installé et entretenu annuellement par un technicien CVC agréé (une preuve d'entretien annuel est requise).

COMMENT OBTENIR UN SERVICE D'INSTALLATION OU DE RÉPARATION :

Communiquez avec votre technicien-installateur CVC agréé. Toutes les installations et tous les entretiens doivent être effectués par un technicien CVC agréé. L'omission de recourir à un technicien en chauffage, ventilation et climatisation agréé pour l'installation de ce Produit annule toute garantie sur ce Produit.

CE QUE GE APPLIANCES, A HAIER COMPANY NE COUVRIRA PAS

• Entretien ou installation incorrects.
• Les dommages survenus pendant l'expédition.
• Les défectuosités qui ne sont pas attribuables au fabricant (c.-à-d. autres que les vices de matière et de main-d'œuvre).
• Les dommages résultant d'un mauvais usage, d'un abus, d'un accident, d'une modification, d'un manque de soins appropriés.
• Les dommages résultant d'une inondation, d'un incendie, du vent, de la foudre, d'un accident ou de conditions similaires.
• Produit qui n'a pas été installé ou entretenu par un technicien CVC agréé.
• La main-d'œuvre et les services connexes pour la réparation ou l'installation du Produit.
• Un Produit acheté auprès d'un revendeur en ligne non autorisé.
• Les dommages résultant de l'exposition du Produit à une atmosphère qui comporte des substances corrosives ou des niveaux élevés de particules (telles que suie, aérosols, vapeurs, graisse).
• Modification, changement ou altération de l'équipement, sauf directive écrite de Haier.
• Utilisation de réfrigérant contaminé ou non compatible avec l'unité.
• Fonctionnement avec des composants du système (unité intérieure, unité extérieure et dispositifs de contrôle du réfrigérant) qui ne correspondent pas à l'AHRI ou ne répondent pas aux spécifications recommandées par Haier.
• Un Produit vendu et/ou installé à l'extérieur des cinquante (50) États des États-Unis, du district de Columbia ou du Canada.
• Les piles du contrôleur et des autres accessoires fournis avec le Produit pour l'installation (p.ex. flexible en plastique).
• L'entretien normal tel que le nettoyage des serpentins et des filtres et la lubrification.

• Un Produit installé dans un immeuble occupé par de(s) non propriétaire(s) s'il n'a pas fait l'objet d'une entretien annuel par un technicien en chauffage, ventilation et climatisation

• Les piles du contrôleur et des autres accessoires fournis avec le Produit pour l'installation (p.ex. flexible en plastique).

• L'entretien normal tel que le nettoyage des serpentins et des filtres et la lubrification.
• Un Produit installé dans un immeuble occupé par de(s) non propriétaire(s) s'il n'a pas fait l'objet d'une entretien annuel par un technicien en chauffage, ventilation et climatisation agréé (preuve requise).
• Les dommages résultant de l'utilisation d'un composant ou d'une pièce usagés ou non approuvés par Haier (p.ex. un condenseur ou une unité de traitement d'air usagés et/ou non approuvés).
• Des composants ou des pièces non fournis par Haier.
• Un produit qui a été déplacé de son installation d'origine vers une nouvelle résidence ou un nouveau bâtiment.
• Accident, négligence ou utilisation ou fonctionnement déraisonnable de l'équipement, y compris l'utilisation de l'équipement électrique à des tensions autres que celles spécifiées sur la plaque signalétique de l'appareil (y compris les dommages causés par les baisses de tension).
• Tout dommage occasionné par un accident, un incendie, une inondation ou une catastrophe naturelle.
• Dommages accessoires ou indirects causés par d'éventuels défauts de ce produit.

DROITS LÉGAUX

Certains États et provinces n'autorisent pas l'enregistrement des conditions de garantie. Dans ces États et provinces, la garantie limitée enregistrée de 10 ans sur les pièces s'applique. En outre, si la loi de l'État ou de la province où le produit est installé le permet, les propriétaires ultérieurs de la résidence ou du bâtiment peuvent avoir des droits supplémentaires ou des conditions de garantie plus longues.

EXIGENCES RELATIVES À LA COUVERTURE DE LA GARANTIE LIMITÉE ENREGISTRÉE SUR LES PIÈCES :

■ L'appareil est un appareil GE Appliances ou Haier.
■ L'appareil est installé dans une application résidentielle.
L'appareil est correctement enregistré sur GEAppliances.com dans les 60 jours suivant la date d'installation ou d'occupation initiale.
L'appareil fait partie d'un système AHRI complet et il est installé par un entrepreneur certifié ou agréé conformément aux instructions d'installation, de fonctionnement et d'entretien fournies avec l'unité.
- Les unités intérieures et extérieures sans conduits ne sont couvertes que lorsqu'elles sont des appareils de marque GE Appliances et qu'elles sont achetées et installées en tant que système avec un appareil admissible. (Les serpentins de tierce partie ne sont pas couverts).
■ L'installation est conforme aux lois, règlements, codes et ordonnances applicables.
L'appareil n'a pas été commandé sur Internet. Une preuve d'achat peut s'avérer nécessaire.

EXCLUSION DE GARANTIES IMPLICITES :

SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, CETTE GARANTIE LIMITÉE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE ET D'ADÉQUATION À UN USAGE PARTICULIER.

HAIER NE POURRA EN AUCUN CAS ÊTRE TENU RESPONSABLE DES DOMMAGES INDIRECTS, ACCESSOIRES, SPÉCIAUX OU CONSÉCUTIFS, Y COMPRIS, SANS S'Y LIMITER, LA PERTE DE CLIENTÈLE, LA PERTE DE REVENUS OU DE PROFITS, L'ARRÊT DE TRAVAIL, LA DÉFAILLANCE DU SYSTÈME, LA DÉTÉRIORATION OU LES DOMMAGES À D'AUTRES ÉQUIPEMENTS OU MARCHANDISES, LES COÛTS DE RETRAIT ET DE RÉINSTALLATION DU SYSTÈME, LA PERTE D'UTILISATION, LES BLESSURES AUX PERSONNES OU AUX BIENS DÉCOULANT DE OU LIÉS AU SYSTÈME. LA RESPONSABILITÉ TOTALE DE GE APPLIANCES, LE CAS ÉCHÉANT, EN VERTU DE CETTE GARANTIE LIMITÉE NE DOIT PAS DÉPASSER LA VALEUR DE LA FACTURE PAYÉE PAR LE CLIENT POUR LE SYSTÈME FAISANT L'OBJET D'UNE RÉCLAMATION OU D'UN LITIGE.

CERTAINS ÉTATS N'AUTORISENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, OU AUTORISENT LES RENONCIATIONS DE GARANTIES IMPLICITES, DE SORTE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS PEUVENT NE PAS S'APPLIQUER AU CLIENT. CETTE GARANTIE LIMITÉE CONFÈRE AU CLIENT DES DROITS LÉGAUX SPÉCIFIQUES. LES CLIENTS PEUVENT ÉGALEMENT AVOIR D'AUTRES DROITS QUI VARIENT D'UN ÉTAT À L'AUTRE.

Le recours autorisé dans cette garantie est exclusif et il est accordé en remplacement de tout autre recours. Cette garantie ne couvre pas les dommages accessoires ou indirects. Certains États ou provinces ne permettent pas l'exclusion des dommages accessoires ou indirects, donc cette limitation peut ne pas s'appliquer à vous. Certaines États ou provinces ne permettent pas de limiter la durée d'une garantie implicite, donc cette limitation peut ne pas s'appliquer à vous. Cette garantie vous accorde des droits particuliers et il peut exister d'autres droits qui varient selon l'État ou la province. Cette garantie couvre les appareils dans les cinquante (50) États des États-Unis, du district de Columbia ou du Canada.

Cette garantie est attribuée par :

Clients des États-Unis : Cette garantie limitée est étendue à l'acheteur d'origine pour les produits achetés relativement à une utilisation domestique à l'intérieur des États-Unis. En Alaska et à Hawaï, la garantie limitée n'inclut pas les coûts relatifs à l'expédition des appareils.

Dans certains États ou provinces, il est interdit d'exclure ou de limiter les dommages directs ou indirects. La présente garantie limitée vous confère des droits juridiques spécifiques. Vous pouvez bénéficier d'autres droits qui varient d'une province ou d'un État à l'autre. Pour connaître les droits dont vous bénéficiez dans votre région, communiquez avec des relations avec les consommateurs de votre région ou encore le Procureur général de votre État.

Le Produit est défini comme des climatiseurs bibloc sans conduits de marque GE Appliances ou Haier. Le Produit comporte deux (2) sous-catégories de biens : Les « Produits intérieurs et extérieurs » et les « Produits d'installation sélectionnés », définis ci-dessous : Les « Produits intérieurs et extérieurs » peuvent aussi être identifiés par les descriptions des numéros de modèle suivants : 1Q*, 2Q*, 3Q*, 4Q*, 5Q*, 1G*, 2G*, 3G*, 4G*, 5G*, QS*, QA*, GA* GS*, US*

Tenue de dossiers

Nous vous remercions de votre achat de ce produit GE Appliances. Ce manuel d'installation vous aidera à obtenir le meilleur rendement de votre nouvelle thermopompe.

Pour référence future, notez le modèle et le numéro de série situés sur l'étiquette située sur le côté de votre thermopompe, ainsi que la date d'achat. Attachez votre preuve d'achat à ce manuel pour vous aider à obtenir le service de garantie si nécessaire.

Pour enregistrer votre nouveau système GE Appliances Duct Free, rendez-vous sur geappliancesairandwater.com et entrez les informations de modèle / numéro de série sur cette page.

Numéro de modèle

Numéro de série

Date d'achat

AIR&WATER

SOLUTIONS
