Type de produit	Radiateur électrique en pierre naturelle
Marque	Dimplex
Modèle	MH 17 NO
Dimensions (L x H x P)	1350 x 600 x 70 mm
Poids	70 kg
Alimentation électrique	230 V ~, 50 Hz, 1/N
Puissance thermique nominale	1,65 kW
Puissance thermique minimale	1,65 kW
Puissance thermique maximale continue	1,65 kW
Consommation en veille	0,0 W
Indice de protection	IP66 (protection contre les projections d'eau)
Type de montage	Mural, horizontal ou vertical
Distance minimale par rapport à la face avant	500 mm
Thermostat d'ambiance requis	Externe, avec programme hebdomadaire et régulation adaptative (recommandé : Dimplex DTB-2R)
Classe d'isolation	Isolation de protection (pas de conducteur de protection)
Entretien et nettoyage	Débrancher et laisser refroidir, nettoyer avec un chiffon doux humide, pas de produits abrasifs
Sécurité	Limiteur de surcharge intégré, protection contre la surchauffe
Garantie	5 ans selon conditions de garantie Dimplex
Pièces détachées et réparabilité	Pièces disponibles via le service après-vente Dimplex
Informations générales	Ne pas recouvrir, ne pas installer sous une prise, utiliser les fixations d'origine

FOIRE AUX QUESTIONS - MH 17 NO DIMPLEX

Quel thermostat d'ambiance utiliser avec le Dimplex MH 17 NO ?

Le thermostat d'ambiance doit être un modèle externe avec programme hebdomadaire et régulation adaptative. Le modèle recommandé est le Dimplex DTB-2R.

Comment installer le radiateur muralement ?

L'appareil peut être monté à l'horizontale ou à la verticale. Utilisez impérativement les fixations murales fournies. Percez les trous, insérez les chevilles, serrez les vis de fixation et accrochez l'appareil. Respectez les distances minimales : 500 mm devant l'appareil et ne pas installer sous une prise.

Que faire si le radiateur ne chauffe pas ?

Vérifiez d'abord le réglage de température sur le thermostat d'ambiance, puis le fusible du circuit électrique. Si le limiteur de surcharge s'est déclenché (surchauffe), éliminez la cause (ex. objet recouvrant l'appareil) et laissez refroidir. Si le problème persiste, contactez un électricien ou le SAV Dimplex.

Comment nettoyer le radiateur en pierre naturelle ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez l'extérieur avec un chiffon doux humide (eau uniquement). N'utilisez pas de poudre à récurer ou de produits chimiques, car ils pourraient endommager la surface.

Quelle est la consommation électrique en veille ?

La consommation en veille est de 0,0 W, indiquant que l'appareil ne consomme pas d'énergie en mode veille.

Peut-on utiliser le radiateur dans une salle de bain ?

Oui, l'indice de protection IP66 permet une utilisation dans les pièces humides, mais il doit être installé hors de portée d'une personne dans la baignoire ou la douche, et respecter les zones de protection VDE 100-701.

Comment effectuer la première mise en service ?

Avant une utilisation normale, faites chauffer l'appareil pendant 15 minutes, puis laissez-le refroidir 60 minutes (thermostat éteint). Répétez cette opération 2 à 3 fois pour éliminer l'humidité résiduelle du produit de scellement.

Quelle est la garantie du Dimplex MH 17 NO ?

Dimplex accorde une garantie de 5 ans sur ce produit, conformément à ses conditions de garantie. Les variations naturelles de la pierre et les microfissures dues à la chaleur ne sont pas couvertes.

Le radiateur peut-il être monté au plafond ?

Non, le montage au plafond n'est pas autorisé. L'appareil doit être installé à l'horizontale sur un mur vertical.

Que faire en cas de microfissures dans la pierre ?

L'apparition de microfissures due à la chaleur est un phénomène naturel pour les chauffages en pierre naturelle. Cela n'affecte ni la puissance calorifique ni la sécurité de l'appareil, et ne constitue pas un motif de réclamation.

MODE D'EMPLOI MH 17 NO DIMPLEX

1. Remarques à l'attention de l'utilisateur

Cher client,

Conservez précieusement ces instructions et remettez-les le cas échéant au prochain propriétaire de l'appareil.

Attention!

Les enfants d'au moins 8 ans ainsi que les personnes aux facultés physiques, sensorielles ou mentales réduites et les personnes ne disposant pas de l'expérience et des connaissances requises sont autorisés à utiliser l'appareil sous la surveillance d'une personne expérimentée ou s'ils ont reçu les instructions nécessaires à une utilisation sûre de l'appareil et ont compris les risques encourus. Ne laissez pas les enfants jouer avec l'appareil. Ne laissez pas les enfants procéder sans surveillance au nettoyage et aux opérations de maintenance.

Attention!

Tenir les enfants de moins de 3 ans à l'écart de l'appareil sauf s'ils sont constamment surveillés. Les enfants âgés de 3 à 8 ans sont autorisés à allumer et à éteindre l'appareil sous la surveillance d'un adulte ou s'ils ont reçu les instructions nécessaires à une utilisation sûre de l'appareil et ont compris les risques encourus – à condition que l'appareil soit placé ou installé à sa position normale d'utilisation.

Attention!

Les enfants âgés de 3 à 8 ans ne sont pas autorisés à allumer l'appareil, à le nettoyer ou à en effectuer la maintenance.

Attention!

Le symbole ci-contre est apposé sur l'appareil; il signifie que l'appareil de chauffage ne doit pas être recouvert.

Attention!

Certaines pièces de l'appareil peuvent devenir très chaudes et causer des brûlures. Des précautions particulières doivent être prises en présence d'enfants ou de personnes vulnérables.

Attention!

Installer l'appareil de manière à ce qu'il ne soit pas accessible à une personne se trouvant dans la baignoire ou sous la douche.

Attention!

Si le câble secteur est endommagé, il doit être remplacé par le fabricant, ses représentants SAV ou une personne justifiant de qualifications comparables, afin de prévenir tout risque de danger.

Attention!

Ne pas installer l'appareil sous une prise murale.

Attention!

Le montage de l'appareil au plafond n'est pas autorisé.

Attention!

Utiliser impérativement les fixations murales d'origine fournies.

Monter le chauffage en pierres naturelles de manière à diriger son câble de raccordement vers le bas.

Il est permis de monter l'appareil sur une paroi en bois.

Les appareils peuvent être montés à l'horizontale ou à la verticale sur le mur.

Ils doivent être installés de manière à ce qu'aucun objet inflammable ne risque de s'enflammer.

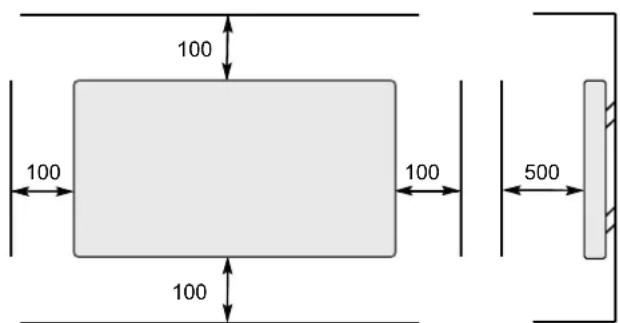

Respecter les distances minimales prescrites.

Respecter en outre une distance de 500 mm minimum par rapport à la face avant de l'appareil.

L'appareil de chauffage doit être installé à l'horizontale sur un mur vertical, comme représenté sur

L'image. Compenser de manière appropriée les éventuelles irrégularités. Toutes les dimensions sont exprimées en mm.

Pour l'installation de l'appareil de chauffage avec une prise de raccordement secteur et un thermostat d'ambiance, respecter impérativement la zone de protection définie par VDE 100-701.

Montage mural

Pour le montage vertical, tourner les fixations murales à 90° afin d'orienter les fentes d'insertion vers le bas. Faire preuve de prudence lors du serrage ultérieur des fixations murales. Risque de rupture.

■ Percer les trous destinés aux fixations murales et insérer des chevilles. ■ Serrer de quelques tours les vis de fixation. Accrocher l'appareil de chauffage sur les vis de fixation. ■ Serrer légèrement la vis de fixation du bas. ■ Serrer les deux vis de fixation du haut. Celle-ci empêche l'appareil de se décrocher accidentellement.

Veiller à ce que l'appareil de chauffage repose contre le mur sans subir de contraintes.

Modèle Cote A	Cote B Cote C
MH 4 380 mm 180	mm 180 mm
MH 7 780 mm 180	mm 180 mm
MH 9 780 mm 280	mm 230mm
MH 12 780 mm 380	mm 280 mm
MH 15 1030 mm	380 mm 280 mm
MH 17 1130 mm	380 mm 280 mm

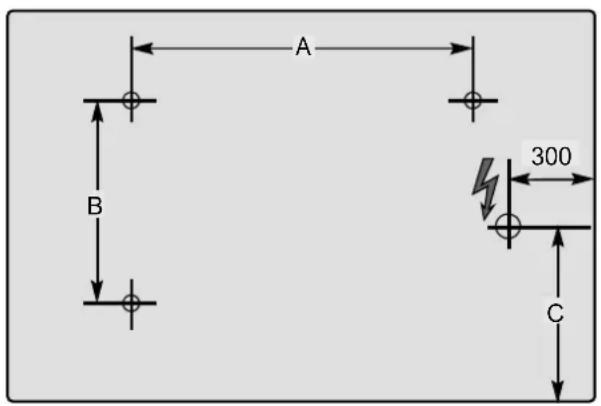

Cotes de perçage, câble secteur : vue de l'avant

3. Branchements électriques

La tension indiquée sur la plaque signalétique doit correspondre à la tension réseau.

Pour l'alimentation électrique de l'appareil, il est recommandé de prévoir un circuit électrique dédié.

L'appareil de chauffage est conçu pour un branchement fixe sur une prise de raccordement murale. Son câble de raccordement doit être dirigé vers le bas.

L'appareil dispose d'une isolation de protection. Un conducteur de protection n'est donc pas nécessaire. Seul un électricien est autorisé à installer et à réparer l'appareil, en respectant les normes de sécurité en vigueur.

Raccordement exclusivement sur des câbles posés de manière fixe.

Prévoir un dispositif de sectionnement dans l'installation électrique avec une ouverture de contact de minimum 3 mm à chaque pôle (p. ex. coupe-circuit automatique).

4. Mise en service

Avant d'utiliser l'appareil en mode chauffage, appliquer la procédure de première mise en marche indiquée ci-dessous afin d'éliminer une éventuelle humidité résiduelle dans le produit de scellement :

■ Faire chauffer l'appareil de chauffage pendant 15 minutes. Laisser refroidir l'appareil de chauffage pendant 60 minutes (éteindre le thermostat d'ambiance ou le régler sur la valeur minimale).

Répéter ces opérations 2 à 3 fois.

5. Mode chauffage

Utiliser uniquement l'appareil pour réchauffer l'air ambiant dans des pièces fermées.

L'utilisation de l'appareil de chauffage est exclusivement

autorisationnée en combinaison avec un thermostat d'ambiance externe comprenant les fonctions suivantes :

■ Programme hebdomadaire à régulation électronique, ■ régulation adaptative du démarrage du chauffage, ■ fonctions d'économie d'énergie supplémentaires.

Tenez compte de ce sujet dans le mode d'emploi du thermostat d'ambiance.

Thermostat d'ambiance recommandé : Dimplex DTB-2R

6. Défauts

Si l'appareil de chauffage ne produit pas de chaleur, contrôlez le réglage de température sur le thermostat d'ambiance, puis vérifiez que le fusible du circuit de distribution électrique est bien enclenché.

Pour votre sécurité, l'appareil de chauffage est équipé d'un limiteur de surcharge intégré dans le corps de chauffe en pierre naturelle. Si le corps de chauffe en pierre naturelle atteint une température excessive (p. ex. par si l'appareil de chauffage est recouvert ou obstrué), l'appareil se met automatiquement à l'arrêt.

Avant la remise en marche de l'appareil de chauffage, éliminez les causes du déclenchement du limiteur de surcharge.

Lorsque l'appareil a suffisamment refroidi, le limiteur de surcharge se désactive automatiquement et l'appareil peut être remis en marche.

S'il n'est pas possible de remédier au défaut, veuillez vous adresser à votre électricien ou à la centrale SAV chargée des appareils Dimplex. Veillez à relever le numéro E indiqué sur la plaque signalétique.

7. Nettoyage

Débrancher l'appareil et le laisser refroidir avant le nettoyage. Pour cela, mettre le thermostat d'ambiance sur ARRÊT. L'extérieur de l'appareil peut être nettoyé avec un chiffon doux humide puis essuyé.

De l'eau suffit amplement pour le nettoyage. Ne pas utiliser de poudre à récurer ou d'autres produits chimiques car ceux-ci risqueraient d'endommager la surface.

8. Garantie

Nous accordons 5 ans de garantie sur ce produit conformément à nos conditions de garantie.

Le dessin, la couleur et la finition des chauffages en pierres naturelles ne sont jamais parfaitement uniformes. Les différences par rapport aux prospectus et échantillons ne constituent donc pas un motif de réclamation ou de restitution. L'apparition éventuelle de microfissures dues à la chaleur est un phénomène parfaitement naturel.

Celles-ci ne compromettent ni la puissance calorifique ni la sécurité de l'appareil de chauffage.

9. Remarque concernant la mise au rebut de l'appareil

Ne pas jeter l'appareil avec les ordures ménagères. Le remettre à une déchetterie locale.

10. Caractéristiques techniques

Type d'appareil MH 4 MH 7 MH 9 MH 12 MH		15 MH 17
Tension nominale 1/N, 230 V ~
Degré de protection IP66, protection contre les projections d'eau
Dimensions (l x H x P)		600 x 400 x 70 mm	1000 x 400 x 70 mm	1000 x 500 x 70 mm	1000 x 600 x 70 mm	1250 x 600 x 70 mm	1350 x 600 x 70 mm
Poids		22 kg	35 kg	40 kg	51 kg	62 kg	70 kg
Puissance thermique
Puissance thermique nominale	P_nom	0,35 kW	0,65 kW	0,85 kW	1,15 kW	1,45 kW	1,65 kW
Puissance thermique minimale (valeur indicative)	P_min	0,35 kW	0,65 kW	0,85 kW	1,15 kW	1,45 kW	1,65 kW
Puissance thermique maximale continue	P_max, C	0,35 kW	0,65 kW	0,85 kW	1,15 kW	1,45 kW	1,65 kW
Consommation d'énergie
À la puissance thermique nominale	el_max	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W
À la puissance thermique minimale	el_min	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W
En état de veille	el_SB	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W
Organe de réglage pour l'émission de chaleur
Régulateur de température ambiante électronique externe avec programme hebdomadaire et régulation adaptative du démarrage du chauffage ainsi que d'éventuelles fonctions d'économie d'énergie supplémentaires.
