Marque	Haier
Modèle	QS09WP2BEB
Type de produit	Climatisation split sans conduit
Catégorie	Climatisation réversible (pompe à chaleur)
Réfrigérant	R454B
Capacité de refroidissement	9000 BTU/h (estimation)
Capacité de chauffage	Pompe à chaleur, plage -15 °C à 24 °C (modèles 230V FlexFit)
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Télécommande	Sans fil incluse avec support et piles AAA
Capteur de fuite de réfrigérant	Intégré en usine (modèles QS**WP2BEB)
Garantie pièces	5 ans (standard), 10 ans si enregistré en ligne
Garantie main-d'œuvre	Non couverte
Accessoires inclus	Plaque de montage, gabarit, vis, télécommande, piles, écrous cuivre, manuels, unité intérieure
Installation	Nécessite un technicien certifié et un électricien agréé
Entretien	Nettoyage régulier des filtres à air (retirer et laver)
Plage de fonctionnement refroidissement	-5 °C à 46 °C (modèles 115V), -10 °C à 46 °C (modèles 230V)
Plage de fonctionnement chauffage	-20 °C à 24 °C (115V), -26 °C à 24 °C (230V FlexFit)
Sécurité	Mise à la terre obligatoire, disjoncteur dédié, pas de rallonge
Réparabilité	Pièces de rechange disponibles via technicien agréé

FOIRE AUX QUESTIONS - QS09WP2BEB HAIER

Comment installer l'unité intérieure du climatiseur Haier QS09WP2BEB ?

L'installation doit être réalisée par un technicien certifié. Fixez la plaque de montage au mur en respectant les dégagements (au moins 4 pouces du plafond), percez un trou de 2 1/4 pouces avec une pente descendante, raccordez la tuyauterie et le câblage, puis accrochez l'unité sur la plaque.

Quel type de réfrigérant est utilisé et y a-t-il des précautions particulières ?

Le réfrigérant est le R454B, un fluide inflammable. Toute intervention doit être faite par un technicien de classe II ou certifié. Évitez les sources d'inflammation et ventilez la zone en cas de fuite.

Comment nettoyer les filtres à air ?

Retirez le filtre à air de l'unité intérieure, lavez-le à l'eau tiède savonneuse, rincez et séchez-le complètement avant de le remettre en place. Ne faites pas fonctionner l'appareil sans filtre.

Que faire en cas de fuite de réfrigérant ?

Coupez l'alimentation électrique, ouvrez les fenêtres pour ventiler et évacuez la zone. Ne pas utiliser de flamme nue. Contactez un technicien certifié pour réparer la fuite.

Quelle est la garantie offerte ?

Garantie de 5 ans sur les pièces (standard) et jusqu'à 10 ans si enregistré en ligne sur HaierAppliances.com dans les 60 jours suivant l'installation. La main-d'œuvre n'est pas couverte.

Comment utiliser la télécommande ?

Insérez les piles AAA fournies, pointez la télécommande vers l'unité intérieure et appuyez sur les boutons pour sélectionner le mode (refroidissement, chauffage, etc.), régler la température et la vitesse du ventilateur.

Quelle est la plage de température de fonctionnement ?

En refroidissement : de -5 °C à 46 °C (modèle 115V) ou -10 °C à 46 °C (230V). En chauffage : de -20 °C à 24 °C (115V) ou -26 °C à 24 °C (230V FlexFit).

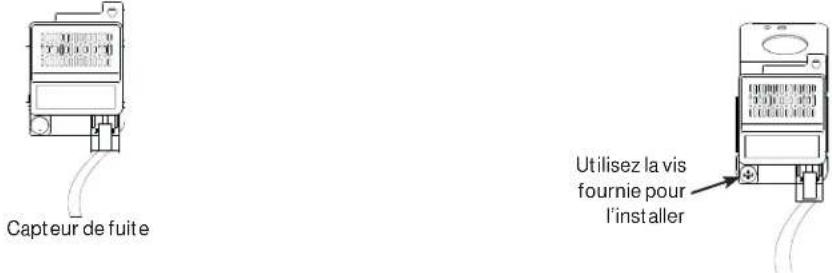

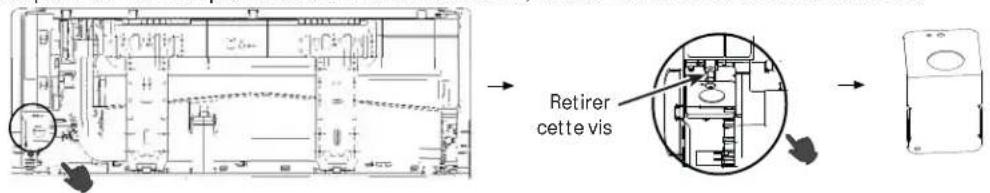

Comment vérifier le bon fonctionnement du capteur de fuite de réfrigérant ?

Débranchez temporairement le capteur de fuite du connecteur CN3 sur la carte de circuit imprimé. Le voyant doit afficher Ac ou bA et le ventilateur passe en grande vitesse. Reconnectez le capteur après le test.

Puis-je utiliser une rallonge électrique ?

Non, n'utilisez pas de rallonge. Le climatiseur doit être branché sur un circuit dédié avec un disjoncteur adapté pour éviter les risques d'incendie.

Quel entretien est nécessaire pour maintenir la garantie ?

Un entretien annuel par un technicien CVC agréé est requis, surtout pour les installations non résidentielles. Conservez les preuves d'entretien. Le nettoyage des filtres est à la charge de l'utilisateur.

MODE D'EMPLOI QS09WP2BEB HAIER

Zone simple sans conduit avec unité intérieure en hauteur

L'aspect peut varier selon le numéro de modèle.

Ce manuel d'utilisation est uniquement imprimé en anglais et en français. Pour la version espagnole, visitez le site

GEAppliancesairandwater.com

Étape 2 – Installation de l'unité intérieure.... 40

Supports muraux.... 42

Étape 3 – Installation de l'unité extérieure.... 42

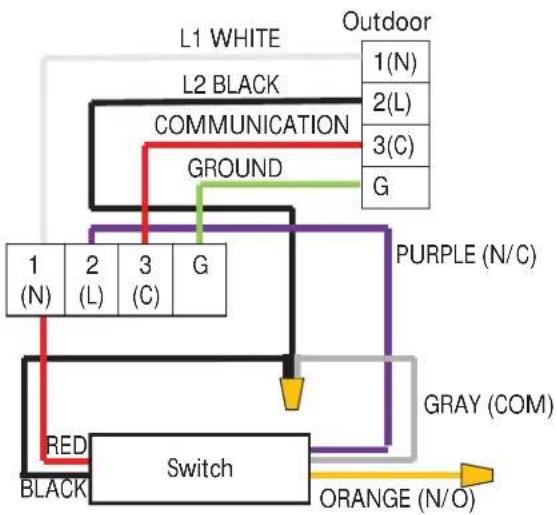

Étape 4 - Câblage de commande de l'interrupteur de sécurité.... 42

Étape 5 – Vérification finale.... 43

GARANTIE LIMITÉE 44

Articles inclus

A. Plaque de montage 1 B. Gabarit d'installation	1	C. Jeu de vis 1
D. Télécommande sans fil et support	1	E. Pile sèche AAA	2	F. Écrous en cuivre	2
G. Manuel d'utilisation	1	H. Manuel d'installation	1	I. Unité intérieure	1

Avertissement

Pour votre sécurité, les renseignements dans ce manuel doivent être observés afin de minimiser le risque électrique ou de blessure.

• Utilisez cet équipement uniquement aux fins auxquelles il est fait mention dans ce manuel d'utilisation.
• Avant son utilisation, ce climatiseur doit être installé correctement en conformité avec les instructions d'installation.
• Tout le câblage doit présenter des valeurs nominales compatibles avec l'alimentation électrique spécifiée sur la plaque signalétique. Utilisez seulement du fil de cuivre.
• Toute la partie électrique de l'installation doit être exécutée par un électricien agréé selon les codes de l'électricité local et national.

Si une réparation exige de pénétrer dans le système de frigorigène étanche, la réglementation fédérale impose de faire réaliser le travail par un technicien de Classe II ou détenant une certification universelle.

• Tous les climatiseurs contiennent des réfrigérants qui, en vertu de la législation fédérale et/ou locale, doivent être retirés avant la mise au rebut du produit. Si vous vous débarrassez d'un produit qui contient un frigorigène, informez-vous auprès de l'organisme responsable d'en disposer.
• Ces systèmes de thermopompe R454B exigent que les entrepreneurs et les techniciens utilisent des outils, des équipements et des normes de sécurité approuvés pour ce type de réfrigérant.
• N'utilisez PAS d'équipement certifié pour réfrigérants R22, R32 ou R410A uniquement.

RISQUE DE CHOC ÉLECTRIQUE. Peut occasionner une blessure ou la mort.

• Une mise à la terre adéquate est essentielle avant de brancher l'alimentation électrique ou de charger le réfrigérant.
• Coupez toutes les sources d'alimentation électrique à l'appareil avant de procéder à une réparation ou un entretien.
• Le câblage de bâtiment en aluminium peut présenter des problèmes particuliers, veuillez consulter un électricien agréé.
• Les conditions environnantes (température ambiante, lumière directe du soleil et eau de pluie) doivent être remarquées lors du câblage électrique et des mesures de protection efficaces prises.
• Le circuit de dérivation dédié doit être utilisé et un protecteur de fuite avec une capacité suffisante doit être installé.
• Réparez ou remplacez immédiatement tout câblage électrique usé

ou autrement endommagé. N'utilisez pas un câblage qui présente des fissures ou des marques d'abrasion sur sa longueur ou l'une de ses extrémités. - Même lorsque l'appareil se trouve à la position STOP (arrêt), un courant subsiste aux commandes électriques. - Un câble de fil de cuivre conforme aux normes locales doit être utilisé comme fil de ligne électrique et de connecteur. - L'unité intérieure et l'unité extérieure doivent être mises à la terre de manière fiable. - Le câblage de l'unité extérieure doit être effectué en premier, puis de l'unité intérieure. Le climatiseur ne peut être mis sous tension qu'après le raccordement du câblage et des tuyaux.

RISQUE D'INCENDIE. Peut occasionner une blessure ou la mort.

- Abstenez-vous d'entreposer ou d'utiliser des matières combustibles, de l'essence ou d'autres vapeurs ou liquides inflammables à proximité de cet appareil ou de tout autre.

Attention

• N'utilisez pas un cordon de rallonge avec ce système.
• Le câblage de bâtiment en aluminium peut présenter des problèmes particuliers, veuillez consulter un électricien agréé.
• Si le système de détection de fuites est installé sur l'appareil, l'appareil doit être alimenté sauf pour l'entretien.

Consignes de sécurité importantes

Pour obtenir de l'aide, visitez le site GEAppliancesAirandWater. com ou appelez le service d'assistance technique au numéro 1.844.487.9443

Avant de commencer

Veuillez lire toutes ces instructions attentivement.

• IMPORTANT — Conservez ces instructions à l'usage de l'inspecteur local.
• IMPORTANT — Observez tous les codes et ordonnances en vigueur.
• Note à l'installateur – Assurez-vous de laisser ces instructions au consommateur.
• Note au consommateur - Conservez ces instructions pour référence ultérieure.
• Niveau de compétence – Un technicien certifié agréé (pour gérer le réfrigérant, la récupération, etc.) et un électricien qualifié sont requis pour l'installation et l'entretien de ce système de pompe à chaleur split.
• L'exactitude de l'installation est la responsabilité de l'installateur.
• La garantie ne couvre pas les défectuosités du produit causées par une installation inadéquate.
• Pour votre sécurité, ce produit doit être correctement mis à la terre.
• Les dispositifs de protection (fusibles ou disjoncteurs) admissibles pour l'installation sont spécifiés sur la plaque signalétique de chaque unité.
• Si une réparation exige de pénétrer dans le système de frigorigène étanche, la réglementation fédérale impose de faire réaliser le travail par un technicien de Classe II ou détenant une certification universelle.

Avertissement

• Ce produit n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'elles n'aient reçu une surveillance ou des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés afin qu'ils ne jouent pas avec ce produit.
• Assurez-vous que l'appareil est installé conformément aux codes de câblage électrique locaux et nationaux.
• Pour les dimensions de l'espace nécessaire à l'installation correcte de l'appareil, y compris les distances minimales admissibles par rapport aux structures adjacentes, reportez-vous à ce document.
• Assurez-vous que seuls les appareils approuvés sont raccordés ensemble et que les dimensions de toutes les conduites de frigorigène ainsi que les exigences de charge de frigorigène sont respectées pour éviter une surcharge de la pression de service.
• Raccordez SEULEMENT les appareils comportant une étiquette de frigorigène identique.
• Tout dommage d'alimentation électrique doit être remplacé par le fabricant, son agent gestionnaire ou des personnes possédant une qualification semblable pour éviter les risques.
• Des dispositifs de sectionnement doivent être incorporés dans le câblage fixe conformément aux codes électriques en vigueur. L'intensité nominale (A) du dispositif de sectionnement doit être au moins égale à 115 % de l'intensité admissible minimale indiquée sur la plaque signalétique de ce produit. Le dispositif de sectionnement doit être installé à la vue et facilement accessible. Reportez-vous aux codes électriques local et national pour toute exigence supplémentaire s'appliquant à votre région d'installation.

Sensibilisation à la sécurité

1. Procédures : L'exploitation doit être effectuée conformément aux procédures contrôlées afin de minimiser la probabilité de risques.
2. Zone : La zone doit être divisée et isolée de manière appropriée, et le fonctionnement dans un espace clos doit être évité. Avant la mise en marche du système frigorifique ou avant le fonctionnement à chaud, la ventilation ou l'ouverture de la zone doit être garantie.
3. Inspection du site : Le réfrigérant doit être vérifié.
4. Lutte contre l'incendie : Un extincteur et un panneau « Il est interdit de fumer » doivent être placés dans la zone où se déroule l'installation. La zone d'installation doit rester exempte de sources d'incendie/d'inflammation pendant l'installation.

Inspection du déballage

Unité intérieure : L'azote est scellé pendant la livraison des unités intérieures (à l'intérieur de l'évaporateur), et le signe rouge en haut du bouchon en plastique vert sur les tuyaux d'air de l'évaporateur de l'unité intérieure doit être vérifié en premier après le déballage. Si le signe est relevé, l'azote scellé existe toujours. Par la suite, il faut appuyer sur le capuchon d'étanchéité en plastique noir au niveau du joint des tuyaux de liquide de l'évaporateur de l'unité intérieure pour vérifier si de l'azote existe toujours. Si de l'azote n'est pas libéré, assurez-vous que l'élément intérieur ne présente pas de fuite avant de poursuivre l'installation.

Inspection de l'environnement d'installation

1. Les alimentations électriques, les interrupteurs ou autres objets à haute température tels que la source d'allumage et le réchauffeur d'huile doivent être évités sous l'unité intérieure.
2. L'alimentation électrique doit être fournie avec un fil de terre et être mise à la terre de manière fiable.
3. L'utilisateur doit vérifier à l'avance si les conduites d'eau/d'électricité/de gaz sont cachées dans le mur à des endroits susceptibles d'être percés avec une perceuse électrique. Il est recommandé d'utiliser autant que possible les trous traversants réservés.

Principes de sécurité de l'installation

1. Une ventilation favorable doit être maintenue sur le lieu d'installation (portes et fenêtres ouvertes).
2. Les sources de chaleur à feu ouvert ou à haute température (y compris le soudage, le fumage et les fours) supérieures à 548 °F (287 °C) ne sont pas autorisées dans le périmètre du réfrigérant inflammable.
3. Des mesures antistatiques doivent être prises, telles que le port de vêtements et de gants en coton.
4. Le lieu d'installation doit être pratique pour l'installation ou l'entretien et ne doit pas être adjacent à une source de chaleur et un environnement inflammable et combustible.
5. En cas de fuite de réfrigérant de l'unité intérieure pendant l'installation, le robinet de l'unité extérieure doit être fermé immédiatement, et les fenêtres doivent être ouvertes, et tout le personnel doit être évacué. Une fois la fuite de réfrigérant manipulée, l'environnement intérieur doit être soumis à une détection de concentration. Aucune manipulation supplémentaire n'est autorisée tant que le niveau de sécurité n'est pas atteint.
6. Si le produit est endommagé, il doit être livré au point de maintenance. Le soudage de conduites de réfrigérant sur le site de l'utilisateur n'est pas autorisé.
7. La position du climatiseur doit être commode pour l'installation ou l'entretien. Les barrières doivent être évitées autour de l'entrée ou la sortie d'air de l'unité intérieure/extérieure, et l'appareil électrique, les interrupteurs d'alimentation, les prises, les objets de valeur et les produits à haute température dans la portée des deux côtés de l'unité intérieure doivent être évités.

• Le réfrigérant ne doit être ajouté ou retiré que par un technicien agréé en climatisation.
• Avant d'ajouter du réfrigérant supplémentaire, purger l'air des tuyaux de réfrigérant et de l'unité intérieure à l'aide d'une pompe à vide, puis charger du réfrigérant supplémentaire.

Exigences relatives au fonctionnement, à l'entretien et à l'installation d'appareils utilisant des réfrigérants inflammables

• N'utilisez pas de moyens visant à accélérer le dégivrage ou le nettoyage autres que ceux recommandés par le fabricant.
• Le produit doit être entreposé dans une pièce exempte de sources d'allumage qui fonctionnent sans interruption (par exemple : flammes nues, appareil d'utilisation du gaz ou radiateur électrique en fonctionnement).
• Abstenez-vous de percer ou de brûler.
• Sachez que les réfrigérants peuvent être inodores.

Avertissement : Matériaux inflammables, classe de réfrigérant selon ISO 817

Manuel d'utilisation : Instructions d'utilisation

Lisez le manuel d'utilisation

Indicateur d'entretien ; lire le manuel technique

Généralités

• Pendant l'installation, en raison des tuyaux de réfrigérant étendus, du RÉFRIGÉRANT supplémentaire peut être chargé. Veuillez remplir l'étiquette de RÉFRIGÉRANT fournie dans le manuel et la coller près du marquage de l'appareil. – La manipulation, l'installation, le nettoyage, l'entretien et la mise au rebut du réfrigérant doivent être conformes à la réglementation locale et aux instructions. – L'entretien ne doit être effectué que selon les recommandations du fabricant. – Les espaces où des tuyaux de réfrigérant sont autorisés doivent satisfaire les exigences suivantes :

- le matériel de tuyauterie, le cheminement des tuyaux et l'installation doivent inclure une protection contre les dommages physiques pendant le fonctionnement et l'entretien, et être conformes aux codes et normes nationaux et locaux, tels que ASHRAE 15, IAPMO Uniform Mechanical Code, ICC International Mechanical Code ou CSA B52. Tous les joints sur site doivent être accessibles pour inspection avant d'être couverts ou fermés;

- l'installation de tuyauterie doit être réduite au minimum;

- les connexions mécaniques réalisées au niveau des joints entre les parties du système frigorifique pendant l'installation doivent être accessibles à des fins d'entretien;

- les dispositifs de protection, la tuyauterie et les raccords doivent être protégés autant que possible contre les effets néfastes de l'environnement, par exemple l'accumulation d'eau et de gel dans les tuyaux de décharge ou l'accumulation de saleté et de débris;

- La tuyauterie des systèmes frigorifiques doit être conçue et installée de manière à minimiser la probabilité d'un choc hydraulique endommageant le système;

- Des précautions doivent être prises pour éviter des vibrations ou des pulsations excessives.

Généralités (suite)

• Une fois achevée, la tuyauterie du système bi-bloc réalisée sur le site doit être mise à l'essai sous pression avec un gaz inerte, puis à vide avant le chargement du réfrigérant, conformément aux exigences suivantes :
• La pression d'essai minimale pour le côté basse pression du système doit être la pression de calcul du côté basse pression et la pression d'essai minimale pour le côté haute pression du système doit être la pression de calcul du côté haute pression, à moins que le côté haute pression du système ne puisse être isolé du côté basse pression du système, auquel cas l'ensemble du système doit être soumis à un essai à la pression de calcul du côté basse pression.
• Après le retrait de la source de pression, la pression d'essai doit être maintenue pendant au moins une (1) heure sans diminution de pression indiquée par le manomètre d'essai, la résolution du manomètre ne dépassant pas 5 % de la pression d'essai.
• Pendant l'essai d'évacuation, après avoir atteint un niveau de vide spécifié dans le manuel ou inférieur, le système frigorifique doit être isolé de la pompe à vide et la pression ne doit pas dépasser 1500 microns dans les 10 minutes. Le niveau de pression à vide doit être spécifié dans le manuel et doit être le moindre de 500 microns ou de la valeur requise pour la conformité avec les codes et normes nationaux et locaux, qui peuvent varier selon les bâtiments résidentiels, commerciaux et industriels.
• Les joints de réfrigérants réalisés sur le site à l'intérieur doivent être soumis à un essai d'étanchéité répondant aux exigences suivantes : La méthode d'essai doit avoir une sensibilité de 5 grammes de réfrigérant par an ou mieux, sous une pression d'au moins 0,25 fois la pression maximale admissible. Aucune fuite ne doit être détectée.

Qualification des travailleurs

Le manuel doit contenir des informations spécifiques sur la qualification requise du personnel de travail pour les opérations de maintenance, d'entretien et de réparation. Toute procédure de travail touchant les mesures de sécurité ne doit être effectuée que par des personnes compétentes.

Voici quelques exemples de ces procédures de travail :

• rupture dans le circuit frigorifique;
• ouverture des composants scellés;
• ouverture des enceintes ventilées.

Les personnes compétentes sont formées par les organismes nationaux de formation ou les fabricants agréés pour enseigner les normes de compétence nationales pertinentes qui peuvent être fixées par la législation. La compétence acquise doit être documentée par un certificat.

Informations sur l'entretien

Avant de commencer à travailler sur les systèmes contenant des RÉFRIGÉRANTS INFLAMMABLES, des contrôles de sécurité sont nécessaires pour s'assurer que le risque d'inflammation est réduit au minimum. Pour la réparation du SYSTÈME FRIGORIFIQUE, les exigences ci-dessous doivent être satisfaites avant toute intervention sur le système :

• Les travaux doivent être entrepris selon une procédure contrôlée afin de minimiser le risque de présence de gaz ou de vapeur inflammable pendant leur exécution. – Tout le personnel d'entretien et les autres personnes travaillant dans la zone doivent être informés de la nature des travaux effectués. Les travaux dans des espaces confinés doivent être évités. – La zone doit être vérifiée avec un détecteur de réfrigérant approprié avant et pendant le travail, afin de s'assurer que le technicien est conscient de la présence d'atmosphères potentiellement toxiques ou inflammables. Assurez-vous que l'équipement de détection de fuite utilisé est adapté à une utilisation avec tous les réfrigérants applicables, c'est-à-dire anti-étincelles, correctement scellé ou intrinsèquement sûr.
• Si des travaux à chaud doivent être effectués sur l'équipement frigorifique ou toute pièce associée, un équipement d'extinction d'incendie approprié doit être disponible à portée de main. Un extincteur à poudre sèche ou à CO2 doit être présent à proximité de la zone de chargement.

Informations sur l'entretien (suite)

– Aucune personne effectuant des travaux relatifs à un SYSTÈME FRIGORIFIQUE qui implique l'exposition d'un ouvrage de tuyauterie ne doit utiliser des sources d'inflammation de telle manière que cela puisse entraîner un risque d'incendie ou d'explosion. Toutes les sources d'inflammation possibles, y compris l'allumage de cigarettes, doivent être maintenues suffisamment loin du site d'installation, de réparation, de retrait et d'élimination, à l'endroit duquel du réfrigérant peut éventuellement être libéré dans l'espace environnant. Avant de commencer le travail, la zone autour de l'équipement doit être inspectée pour s'assurer qu'il n'y a pas de risques d'inflammabilité ou d'allumage. Des écriteaux « Interdiction de fumer » doivent être affichés. – S'assurer que la zone est à l'air libre ou qu'elle est adéquatement ventilée avant de pénétrer dans le système ou d'effectuer des travaux à chaud. Un certain degré de ventilation doit se poursuivre pendant la période où les travaux sont effectués. La ventilation doit disperser en toute sécurité tout réfrigérant libéré et de préférence l'expulser vers l'extérieur dans l'atmosphère. - Lorsque des composants électriques sont changés, ils doivent être adaptés à l'usage prévu et aux spécifications correctes. Les directives d'entretien et de réparation du fabricant doivent être respectées en tout temps. En cas de doute, consultez le service technique du fabricant pour obtenir de l'aide. - Les vérifications suivantes doivent être appliquées aux installations utilisant des RÉFRIGÉRANTS INFLAMMABLES :

- le marquage de l'équipement continue d'être visible et lisible. Les marquages et les écriteaux illisibles doivent être corrigés;

- Les tuyaux ou les composants frigorifiques sont installés dans un endroit où ils ne risquent pas d'être exposés à une substance susceptible de corroder les composants contenant du réfrigérant, à moins que les composants ne soient construits en matériaux intrinsèquement résistants à la corrosion ou convenablement protégés contre cette corrosion.

- La réparation et l'entretien des composants électriques doivent comprendre des vérifications de sécurité initiales et des procédures d'inspection des composants. S'il existe un défaut susceptible de compromettre la sécurité, aucune alimentation électrique ne doit être raccordée au circuit tant qu'il n'a pas été remédié de manière satisfaisante. Si le défaut ne peut pas être corrigé immédiatement mais qu'il est nécessaire de poursuivre l'opération, une solution temporaire adéquate doit être utilisée. Cette information doit être signalée au propriétaire de l'équipement afin que toutes les parties en soient informées.

- Les vérifications de sécurité initiales doivent s'assurer :

• que les condensateurs sont déchargés; cela doit être fait de manière sûre pour éviter toute possibilité d'étincelles;
• qu'aucun composant électrique et câblage sous tension ne soient exposés lors de la charge, de la récupération ou de la purge du système;
• qu'il y a continuité du chemin de terre.

Réparations de composants scellés, de composants à sécurité intrinsèque

• Les composants électriques scellés doivent être remplacés. – Les composants à sécurité intrinsèque doivent être remplacés.
• Remplacer les composants uniquement par des pièces spécifiées par le fabricant. D'autres pièces peuvent provoquer l'inflammation du réfrigérant dans l'atmosphère en raison d'une fuite.

Câblage

Vérifiez que le câblage ne sera pas soumis à l'usure, à la corrosion, à une pression excessive, à des vibrations, à des bords tranchants ou à tout autre effet environnemental indésirable. La vérification doit également tenir compte des effets du vieillissement ou des vibrations continues provenant de sources telles que les compresseurs ou les ventilateurs.

Détection de réfrigérants inflammables

• En aucun cas, des sources potentielles d'inflammation ne doivent être utilisées dans la recherche ou la détection de fuites de réfrigérant. On ne doit pas utiliser de lampe halogène (ou tout autre détecteur utilisant une flamme nue). – Les méthodes de détection des fuites suivantes sont jugées acceptables pour tous les systèmes frigorifiques.

- Des détecteurs électroniques de fuites peuvent être utilisés pour détecter les fuites de réfrigérant, mais dans le cas de RÉFRIGÉRANTS INFLAMMABLES, la sensibilité peut ne pas être adéquate ou nécessiter un nouvel étalonnage. (Le matériel de détection doit être étalonné dans une zone exempte de réfrigérant.) S'assurer que le détecteur n'est pas une source potentielle d'inflammation et qu'il est adapté au réfrigérant utilisé. L'équipement de détection des fuites doit être réglé à un pourcentage de la limite inférieure d'inflammabilité du réfrigérant et doit être étalonné en fonction du réfrigérant utilisé, et le pourcentage approprié de gaz (25 % maximum) est confirmé.

- Les liquides de détection de fuites peuvent également être utilisés avec la plupart des réfrigérants, mais l'utilisation de détergents contenant du chlore doit être évitée car le chlore peut réagir avec le réfrigérant et corroder les canalisations en cuivre.

REMARQUE : Exemples de liquides de détection de fuites :

• méthode des bulles;
• agents de la méthode par fluorescence
• Si une fuite est suspectée, toutes les flammes nues doivent être enlevées/éteintes.
• Si une fuite de réfrigérant est détectée nécessitant un brasage, tout le réfrigérant doit être récupéré du système ou isolé (au moyen de robinets d'arrêt) dans une partie du système éloignée de la fuite. Le retrait du réfrigérant doit être effectué conformément au manuel.

Retrait et évacuation

– Lorsqu'il faut s'introduire dans le circuit de réfrigérant pour effectuer des réparations – ou à toute autre fin – les procédures conventionnelles doivent être utilisées. Cependant, pour les réfrigérants inflammables, il est important de suivre les meilleures pratiques, car l'inflammabilité doit être prise en compte. La procédure suivante doit être respectée :

a) retirer le réfrigérant en toute sécurité conformément aux réglementations locales et nationales ; b) purger le circuit avec un gaz inerte ; c) ouvrir le circuit par découpe ou brasage.

– La charge de réfrigérant doit être récupérée dans les bouteilles de récupération appropriées si la ventilation n'est pas autorisée par les codes locaux et nationaux. Pour les appareils contenant des réfrigérants inflammables, le système doit être purgé avec de l'azote exempt d'oxygène afin de rendre l'appareil sûr pour les réfrigérants inflammables. Il peut être nécessaire de répéter ce processus plusieurs fois. – L'air comprimé ou l'oxygène ne doivent pas être utilisés pour purger les systèmes frigorifiques.

Procédures de charge

- En plus des procédures de charge conventionnelles, les exigences suivantes doivent être respectées.

• S'assurer que la contamination de différents réfrigérants ne se produit pas lors de l'utilisation de l'équipement de charge. Les flexibles ou conduites doivent être aussi courts que possible pour réduire au minimum la quantité de réfrigérant qu'ils contiennent.
• Les bouteilles doivent être maintenues dans une position appropriée conformément aux instructions.
• S'assurer que le SYSTÈME FRIGORIFIQUE est mis à la terre avant de charger le système frigorifique.
• Étiquetez le système lorsque la charge est terminée (si ce n'est pas déjà fait).
• Une extrême prudence est requise pour ne pas trop remplir le SYSTÈME FRIGORIFIQUE.

- Avant de recharger le système, celui-ci doit être soumis à un essai de pression avec le gaz de purge approprié. Le système doit être soumis à un essai d'étanchéité à la fin de la charge, mais avant la mise en service. Un essai d'étanchéité de suivi doit être effectué avant de quitter le site.

Exigences relatives au fonctionnement, à l'entretien et à l'installation d'appareils utilisant des réfrigérants inflammables

- Avant d'effectuer cette procédure, il est essentiel que le technicien connaisse parfaitement l'équipement dans tous ses détails. Il est recommandé de récupérer tous les réfrigérants en toute sécurité. Avant l'exécution de la tâche, un échantillon d'huile et de réfrigérant doit être prélevé au cas où une analyse serait nécessaire avant la réutilisation du réfrigérant récupéré. Il est essentiel que l'alimentation électrique soit disponible avant de commencer la tâche.

a) Familiarisez-vous avec l'équipement et son fonctionnement. b) Isolez électriquement le système. c) Avant de tenter la procédure, assurez-vous que :

• l'équipement de manutention mécanique est disponible, au besoin, pour manipuler les bouteilles de réfrigérant;
• tous les équipements de protection individuelle sont disponibles et utilisés correctement;
• le processus de recouvrement est supervisé en tout temps par une personne compétente;
• L'équipement de récupération et les bouteilles sont conformes aux normes appropriées.

d) Pompez le système de réfrigération, si possible.

e) S'il est impossible de faire le vide, fabriquez un collecteur pour que le réfrigérant puisse être évacué des différentes parties du système.

f) Assurez-vous que la bouteille est située sur la balance avant la récupération. g) Démarrez la machine de récupération et faites-la fonctionner conformément aux instructions. h) Ne remplissez pas trop les bouteilles (pas plus de 80 % du volume de liquide).

i) Ne dépassez pas la pression de service maximale de la bouteille, même temporairement.

j) Lorsque les bouteilles ont été remplies correctement et que le processus est terminé, assurez-vous que les bouteilles et l'équipement sont retirés du site rapidement et que tous les robinets d'isolement de l'équipement sont fermés.

k) Le réfrigérant récupéré ne doit pas être chargé dans un autre SYSTÈME FRIGORIFIQUE à moins qu'il n'ait été nettoyé et vérifié.

Étiquetage

– L'équipement doit afficher une étiquette indiquant qu'il a été mis hors service et vidé de son réfrigérant. L'étiquette doit être datée et signée. Pour les appareils contenant des réfrigérants inflammables, assurez-vous que l'équipement comporte des étiquettes indiquant qu'il contient des RÉFRIGÉRANTS INFLAMMABLES.

Récupération

– Lors du retrait du réfrigérant d'un système, que ce soit pour l'entretien ou la mise hors service, il est recommandé que tous les réfrigérants soient retirés en toute sécurité. – Lors du transfert du réfrigérant dans des bouteilles, s'assurer que seules des bouteilles de récupération de réfrigérant appropriées sont utilisées. S'assurer que le nombre correct de cylindres pour maintenir la charge totale du circuit est disponible. Toutes les bouteilles à utiliser sont désignées pour le réfrigérant récupéré et étiquetées pour ce réfrigérant (c'est-à-dire des bouteilles spéciales pour la récupération du réfrigérant). Les bouteilles doivent être équipées d'une soupape de décharge et de robinets d'arrêt associés en bon état de fonctionnement. Les bouteilles de récupération vides sont évacuées et, si possible, refroidies avant la récupération. – L'équipement de récupération doit être en bon état de fonctionnement et comporter un ensemble d'instructions concernant l'équipement disponible, et il doit être adapté à la récupération de tous les réfrigérants appropriés, y compris, le cas échéant, les RÉFRIGÉRANTS INFLAMMABLES. De plus, un jeu de balances calibrées doit être disponible et en bon état de fonctionnement. Les flexibles doivent être équipés de raccords rapides étanches et en bon état. Avant d'utiliser la machine de récupération, vérifier qu'elle est en bon état de fonctionnement, qu'elle a été correctement entretenue et que tous les composants électriques associés sont scellés pour éviter tout allumage en cas de libération de réfrigérant. Consulter le fabricant en cas de doute. – Le réfrigérant récupéré doit être retourné au fournisseur de réfrigérant dans la bouteille de récupération appropriée, et le bordereau de transfert de déchets correspondant doit être établi. Ne pas mélanger les réfrigérants dans les unités de récupération et surtout pas dans les bouteilles. - Si les compresseurs ou les huiles de compresseur doivent être retirés, s'assurer qu'ils ont été évacués à un niveau acceptable pour s'assurer qu'il ne reste pas de RÉFRIGÉRANT INFLAMMABLE dans le lubrifiant. Le processus d'évacuation doit être effectué avant le retour du compresseur aux fournisseurs. Seul le chauffage électrique du corps du compresseur doit être utilisé pour accélérer ce processus. Lorsque l'huile est vidangée d'un système, cela doit être effectué en toute sécurité.

Outils nécessaires pour l'installation

• 5/8» (16mm), 7/8» (22mm), 1» (25mm) ou clé réglable
• Ruban adhésif*
• Bride de câble de conduit 1/2 po* • Tournevis à tête cruciforme no 2
• Perceuse
• Outil à évaser R454b
• Clé hexagonale
• Scie-cloche 2^1/4 po • Balance de réfrigérant • Niveau
• Manomètre de pression d'admission définir
• Ruban à mesurer
• Microvacuomètre
• Adaptateur « mini-split » (5/16 po F à 1/4 po M)
• Azote*
• Coupe-tube
• Couteau utilitaire • Alésoir • Bride de tube (L. S.) et vis
• Scellant, non expansif (pour orifice de tuyauterie)
• Solution d'eau savonneuse* ou détecteur de fuite de gaz
• Localisateur de montants
• Clé dynamométrique
• Pompe à vide
• Pinces à dénuder
• Tous les outils, les appareils de mesure et les appareils d'essai HVAC habituels et usuels * consommables

Dégagements minimaux

Cette illustration est pour référence seulement. L'aspect de votre produit peut être différent. Lisez votre manuel avant l'installation. Expliquez le fonctionnement de l'appareil à l'utilisateur selon ce manuel.

REMARQUE : * Une orientation de tuyauterie correcte n'est pas possible avec le capteur de fuite de réfrigérant installé.

REMARQUE : ** L'emplacement suggéré de l'unité est d'au moins 5 pieds 11 pouces du plancher au bas de l'unité et d'au moins 4 pouces du plafond au haut de l'unité.

Fourni par l'installateur

Jeu de tuyaux de réfrigérant : Pour le dimensionnement des tuyaux, se reporter à la plaque signalétique de l'unité extérieure

• Câble toronné non blindé en cuivre SOOW de calibre 14/4 AWG
• Réfrigérant R454B (si une charge supplémentaire est nécessaire, voir la section suivante)
• Isolation de la conduite de réfrigérant (observer les exigences du code local)
• Tube PVC (facultatif) • Collier de serrage pour tuyau de vidange du condensat
• Câble blindé SOOW de calibre 16/2 AWG pour la communication à grande vitesse

REMARQUE : Ce climatiseur est conçu pour fonctionner dans les conditions suivantes et son rendement peut être réduit en dehors de ces températures de fonctionnement.

Plage de fonctionnement	Refroidissement	Tempo 115V	23°F~115°F(-5°C~46°C)Arctic
		FlexFit
		Tempo 230V 14°F~115°F(-10°C~46°C)
	Chauffage	Tempo 115V	-4°F~75°F(-20°C~24°C)
		Tempo 230V
		FlexFit -15°F~75°F(-26°C~24°C)
		Arctic -31°F~75°F(-35°C~24°C)

Remarque :

Pour obtenir un fonctionnement plus efficace, faites fonctionner l'unité intérieure avec la vitesse du ventilateur en mode Auto. En mode Refroidissement, utilisez une température de consigne de 25,5°C (78°F) ou plus. En mode chauffage, réglez la température sur 22,5°C (73°F) ou moins.

A. avant d'installer l'unité intérieure, déterminez la taille de pièce autorisée.

Reportez-vous aux instructions d'installation de l'unité extérieure pour calculer la charge totale de réfrigérant. Mesurez la surface de l'espace qui sera climatisé par l'unité intérieure et reportez-vous au tableau ci-dessous :

Unité intérieure murale haute sans capteur de fuite de réfrigérant installé
Charge maximale	Ibs ≤3	9 4 4.5 5 5.5 6 6.5 7 7.5 8 8.5	9 9.5	10
	oz ≤6	2.4 64 72 80 88 96 104 112	120 128	136 1	44 152	160
Surface minimale de la pièce	ft ^2	Aucune restriction	74	83	92	101	110	120	129	138	147	166	186	208	230

Si la surface de votre pièce est inférieure à la surface minimale indiquée ci-dessus, un capteur de fuite de réfrigérant peut être nécessaire.

REMARQUE : Les modèles QS**WP2BEB et QS06WP2BE* ont déjà un capteur de fuite de réfrigérant installé en usine.

Voyez le tableau ci-dessous :

Unité murale haute avec capteur de fuite de réfrigérant installé
Charge de réfrigérant maximale	lbs	≤3.9	4.0	4.5	5.0	5.5	6.0	6.5	7.0	7.5	8.0	8.5	9.0	9.5	10.0
	oz	≤62.4	64	72	80	88	96	104	112	120	128	136	144	152	160
Surface minimale de la pièce – Unité extérieure à zone unique	ft^2	Aucune restriction	74 8	92 10	1 110	120 129	138	147	156	165 175	184
Surface minimale de la pièce – Unité extérieure multizone	ft^2	Aucune restriction	60 6	75 83	90 98	105 113	120	128	135	143 150

L'installation dans des pièces plus petites que les surfaces minimales énumérées ci-dessus n'est pas autorisée en regard de la norme UL60335-2-40 Edition 4 ².

1 : Calculé sur la base d'une hauteur d'installation minimale de 5 pi 11 po (1,8 m) mesurée du plancher au bas de l'unité intérieure.

2 : La norme UL60335-2-40 Edition 4 a été adoptée par la majorité des codes locaux et des États. Un nombre limité de codes locaux et des États peuvent exiger la conformité à la norme UL 60335-2-40 Edition 3. Veuillez consulter notre site Web à l'adresse GEAppliancesAirandWater.com pour obtenir des conseils sur les installations dans ces localités.

REMARQUE : Une surface de pièce supplémentaire peut être nécessaire pour différentes altitudes d'installation. Veuillez utiliser le tableau des facteurs d'ajustement pour l'altitude ci-dessous en multipliant la surface minimale de la pièce par le facteur d'ajustement basé sur l'altitude de l'installation.

Facteur d'ajustement pour l'altitude

Altitude (m)	0	200	400	600	800	1000	1200	1400	1600
Altitude (ft)	0	660	1310	1970	2620	3280	3940	4590	5250
Facteur	1	1	1	1	1.02	1.05	1.04	1.1	1.12
Altitude (m)	1600	1800	2000	2200	2400	2600	2800	3000	3200
Altitude (ft)	5250	5910	6560	7220	7870	8530	9190	9810	10500
Facteur	1.12	1.15	1.18	1.21	1.25	1.28	1.32	1.36	1.4

Si cette étape est manquante, le code d'erreur BA s'affichera.

Si un capteur de fuite est nécessaire, passez à l'étape C.

C. installation du capteur de fuite.

Étape 1 : Trouvez le support et retirez-le de l'unité.

Le support du capteur de fuite est préinstallé sur l'arrière de l'unité, veuillez le trouver et le retirer de l'unité.

Étape 2 : Fixez le capteur de fuite dans le support. (Assurez-vous d'utiliser la vis plate fournie.)

Étape 3 : Connectez le capteur de fuite à la carte de circuit imprimé (CCI) de l'unité.

Retirez le couvercle de la boîte électrique et acheminez le fil du capteur de fuite de réfrigérant depuis l'arrière de l'unité, retirez la CCI et connectez le capteur de fuite de réfrigérant au port CN3 de la CCI. Assurez-vous d'acheminer le fil du capteur de fuite de réfrigérant depuis l'arrière de l'unité intérieure jusqu'à l'avant, sous la boîte électrique. Veuillez également disposer tout fil lâche de façon qu'il n'empêche pas l'installation du couvercle de la boîte électrique.

Étape 4 : Installez le support avec le capteur à son emplacement d'origine.

D. réglage de la capacité (pour les modèles GS06WP2BE* seulement)

Pour régler le logiciel afin que l'unité intérieure fonctionne à une capacité de 4K Btu/h, placez le commutateur DIP 5-4 sur OFF et le commutateur DIP 5-3 sur ON.

Emplacement des commutateurs DIP pour l'ajustement de la capacité de 6K à 4K

A. choix de l'emplacement de l'unité intérieure.

• Aucune source de chaleur ou de vapeur ne doit se trouver près de l'unité.
• Choisissez un endroit dépourvu d'obstacles devant l'unité.
• Assurez-vous que l'évacuation du condensat empruntera une trajectoire commode.
• N'installez pas l'unité près d'une entrée de porte.
• Assurez-vous que le dégagement sur la gauche et la droite de l'unité est supérieur à 4 po (10,2 cm). L'unité doit être installée aussi haut que possible sur le mur mais à une distance minimale de 4 po (10,2 cm) du plafond.
• Utilisez un localisateur de montants pour trouver et marquer la position des montants qui serviront au montage et prévenir les dommages inutiles au mur.
• Installez l'unité à un endroit suffisamment solide pour supporter la totalité du poids et des vibrations de l'unité.
• Allouez suffisamment d'espace pour l'accès nécessaire à l'entretien.
• Choisissez un endroit qui facilite le retrait et le nettoyage des filtres à air. • L'endroit doit se trouver à un minimum de 3 pieds (91,4 cm) des appareils électriques, tels que téléviseurs ou systèmes audio.

Supports muraux

Un gabarit en carton pour la sellette est fourni avec plusieurs unités intérieures. Ce gabarit facilite la détermination de l'endroit d'installation du support mural et la découpe de tuyauterie.

Pendant le montage de l'unité, utilisez un détecteur de montants afin de sécuriser les trous les plus hauts à la structure de l'immeuble. Utilisez des ancrages adaptés au poids pour fixer les autres parties du support au mur.

EXEMPLE

B. installation de la plaque de montage

• Retirez le sac de plastique, le ruban et la plaque de montage de l'arrière de l'unité intérieure.
• Placez la plaque de montage sur le mur à l'endroit désiré en tenant compte des dégagements minimaux nécessaires au bon fonctionnement.
• À l'aide d'un niveau, vérifiez que la plaque de montage est horizontale et marquez l'emplacement des vis.
• Fixez la plaque de montage sur le mur à l'aide des vis fournies.
• Des ancrages muraux sont fournis s'il y a impossibilité d'aligner tous les trous de vis sur les goujons.
• Vérifiez que la plaque de montage a été fixée solidement et que le poids est distribué uniformément sur chaque vis. (Au moins une vis dans un montant mural, les autres peuvent utiliser des ancrages muraux.)
• La tuyauterie de l'unité intérieure peut entrer ou quitter l'unité dans l'une des directions suivantes : gauche, arrière gauche, droite, arrière droite ou dessous à droite.
• Des débouchées sont présentes sur le boîtier de l'unité pour les directions gauche, droite et dessous à droite.

REMARQUE : Assurez-vous que la structure de support de l'unité possède la capacité de charge appropriée.

C. installation de l'orifice de tuyauterie

• Mesurez et marquez l'endroit où l'orifice de tuyauterie sera percé.
• Suivez ces étapes pour déplacer le flexible d'évacuation si celui-ci se situera du côté gauche de l'unité.
• Retirez la butée dans le trou d'évacuation gauche et enfoncez le bouchon moulé à l'intérieur de l'orifice.
• Déplacez le flexible d'évacuation annelé du côté droit vers le gauche.
• Insérez la butée dans l'orifice d'évacuation à droite. Utiliser du savon comme lubrifiant et un petit tournevis facilitera la pose de la butée.

- Percez l'orifice de tuyauterie à l'aide d'une scie-cloche de 2 1/4 po. Placez la perceuse selon un angle descendant de façon que le trou du mur extérieur se trouve 1/4 de pouce plus bas que le trou intérieur. Cela permettra d'évacuer le condensat correctement.

- Installez la collerette de l'orifice de tuyauterie dans le trou du mur intérieur.

REMARQUE : La collerette est préentaillée. Il est nécessaire de modifier la collerette pour qu'elle s'adapte correctement derrière le boîtier de l'unité murale.

D. connexions électriques pour l'unité intérieure

REMARQUE : Assurez-vous que l'ensemble du câblage satisfait les codes de l'électricité local et national et que l'alimentation électrique est compatible avec ce système.

• Placez l'unité intérieure sur une surface de travail solide avant de procéder aux connexions électriques.
• Les deux plaques de recouvrement, extérieure en plastique et intérieure en acier galvanisé, doivent être retirées pour le raccordement électrique à l'unité intérieure.
• Soulevez le couvercle frontal pour accéder aux vis qui fixent ces plaques de recouvrement.

• Acheminez le câblage 14/4 AWG à travers la fente à l'arrière de l'unité et dans le panneau d'accès frontal.
• À l'aide d'une pince à dénuder, retirez l'isolant et séparez les 4 fils.
• Des cosses ouvertes sont recommandées. Si des cosses ouvertes ne sont pas utilisées, les fils ne doivent pas être torsadés avant de les raccorder aux bornes à vis.
• Effectuez les connexions à chaque borne selon le schéma de câblage. Notez la couleur du fil à chaque borne et assurez-vous que les fils connectés à l'unité extérieure correspondent.
• Assurez-vous que chaque fil se trouve sous la plaque de borne à vis et que cette plaque est bien serrée, sans effilochage.
• Assurez-vous que le câble 14/4 est fixé sous l'étrier de décharge de traction.
• Une fois le câblage du bornier terminé, replacez les deux plaques de recouvrement et abaissez le couvercle frontal.

REMARQUE : Lors de la connexion de H1 et H2 à l'unité extérieure, utilisez un câble toronné blindé 16/2.

Câblage de commande de l'unité intérieure

E. installation de l'unité intérieure sur la plaque de montage

• Attachez ensemble la tuyauterie de frigorigène, le flexible d'évacuation et le câblage à l'aide de ruban et acheminez l'ensemble avec soin à travers l'orifice de tuyauterie.
• Avec le haut de l'unité intérieure plus près du mur, accrochez l'unité sur les crochets supérieurs de la plaque de montage. Glissez légèrement l'unité d'un côté à l'autre pour vérifier que sa position est correcte.
• Tournez la partie inférieure de l'unité vers la plaque de montage et abaissez l'unité sur les crochets inférieurs de la plaque (voir l'illustration). • Vérifie ifiez que l'unité est solide et à égalité du mur.
• L'installation de l'unité intérieure est terminée à ce moment.

Flexible d'évacuation du condensat

• Vérifiez que le flexible d'évacuation du condensat s'achemine selon une pente constante vers la bas pour garantir l'écoulement de l'eau. Aucun pli ni remontée ne doit emprisonner l'eau dans le flexible (voir l'illustration).
• Facultatif : On peut utiliser un tuyau PVC pour raccorder un tuyau PVC de 1 po (D. I.) au flexible d'évacuation qui sort du mur pour se rendre à l'emplacement désiré.

G. Enlèvement de l'unité intérieure

• Soulevez légèrement l'ensemble de l'unité verticalement.
• Tirez la partie inférieure de l'unité pour la dégager des crochets inférieurs et écartez-la légèrement du mur.
• Soulevez la partie supérieure de l'unité pour la dégager des crochets supérieurs.

Étape 3 – installation de l'unité extérieure

Veuillez vous reporter au manuel d'installation de l'unité extérieure inclus dans l'emballage de celle-ci.

Étape 4 - câblage de commande de l'interrupteur de sécurité

Si un interrupteur de sécurité est nécessaire en cas de débordement de condensat, suivez l'exemple de schéma de câblage.

Explication du fonctionnement à l'utilisateur final

• À l'aide du manuel d'utilisation, expliquez à l'usager comment utiliser le climatiseur/la thermopompe (la télécommande, l'ajout/le retrait des filtres à air, placer ou retirer la télécommande de son support, les méthodes de nettoyage, les mesures de précaution relatives au fonctionnement, etc.).
• Révisez les mesures de précaution relatives au fonctionnement.
• Recommandez à l'utilisateur de lire attentivement les instructions d'utilisation.

Points à vérifier lors de l'essai du système

□ Aucune fuite de gaz dans la tuyauterie ? □ La tuyauterie est-elle isolée correctement ? □ Le câblage de connexion des unités intérieure et extérieure est-il inséré solidement dans le bornier ? □ Le câblage de connexion des unités intérieure et extérieure est-il attaché ? □ Le condensat s'évacue-t-il correctement ? □ Le fil de terre est-il solidement connecté ? L'unité intérieure est-elle solidement fixée ? □ Le courant de la source d'alimentation électrique est-il compatible avec le code de l'électricité local ? □ Des bruits irréguliers se font-ils entendre ? □ La température de refroidissement descend-elle entre 20 et 30 °F (-6,7 et -1,1 °C) ? □ La température de réchauffement monte-t-elle entre 35 et 40 °F (1,7 et 4,4 °C) ? □ L'affichage de la température ambiante est-elle précise ?

Vérification du fonctionnement du capteur de fuite de réfrigérant

Lorsqu'une fuite de réfrigérant ou une autre erreur liée au capteur de fuite est détectée, le ventilateur intérieur s'allume à grande vitesse et le compresseur de l'unité extérieure s'éteint. Ces fonctions peuvent être vérifiées en déconnectant temporairement le capteur de fuite de l'élément intérieur et en attendant jusqu'à 30 secondes la réponse du système. Le capteur de fuite se branche sur le connecteur CN3 de la carte de circuit imprimé intérieure (voir la section C pour référence). Lorsque le système est sous tension et que le capteur de fuite est déconnecté, l'unité intérieure doit afficher « Ac », allumer le ventilateur à grande vitesse et éteindre le compresseur de l'unité extérieure. Lorsque le système est mis hors tension, que le capteur de fuite est déconnecté, et que le système est remis sous tension, l'unité intérieure doit afficher « bA », allumer le ventilateur à grande vitesse et éteindre le compresseur de l'unité extérieure.

Avis logiciel

Pour vous assurer que le produit fonctionne de manière optimale et avec les dernières fonctionnalités, connectez l'unité CA au Wi-Fi et mettez à jour avec la dernière version du logiciel. Reportez-vous au manuel d'utilisation pour savoir comment connecter le Wi-Fi.

Contrôleur câblé QACT17* (accessoire en option)

Si vous installez un contrôleur câblé, utilisez un fil torsadé 18/2 et connectez le câblage au connecteur CN1 sur la carte de circuit imprimé de l'unité intérieure. Voyez la section C de l'étape 1 de ce manuel pour connaître l'emplacement de CN1 et de la carte de circuit imprimé.

Instructions de remplacement du capteur de fuite de réfrigérant

Cette procédure de maintenance s'applique aux modèles 6k à 24k. Les étapes de maintenance particulières sont indiquées dans les figures ci-dessous. Retirez l'ancien capteur de fuite en effectuant les étapes 1 à 4 dans l'ordre et répétez les étapes 4 à 1 pour réinstaller le nouveau capteur de fuite.

1. Retirez le couvercle frontal. 2. Retirez le panneau de garniture droit.

1. Retirez le capteur de fuite.

1. Retirez 1 vis pour retirer le bornier (modèles QS06WP2BE* seulement).
2. Retirez la carte de circuit imprimé et débranchez le capteur de fuite de réfrigérant du connecteur CN3.

Instructions d'installation

Cette procédure de maintenance s'applique aux modèles 30k à 36k. Les étapes de maintenance particulières sont indiquées dans les figures ci-dessous. Retirez l'ancien capteur de fuite en effectuant les étapes 1 à 6 dans l'ordre et répétez les étapes 6 à 1 pour réinstaller le nouveau capteur de fuite.

1. Enlevez le couvercle en retirant ces 10 vis.

4. Retirez le couvercle de la boîte électrique.

1. Retirez le capteur de fuite.

1. Retirez la carte de circuit imprimé et débranchez le capteur de fuite de réfrigérant du connecteur CN3.

Garantie limitée des appareils CVC sans conduits de haier

Veuillez conserver votre reçu indiquant la date d'achat initiale et la date d'installation.

Cette Garantie limitée standard est attribuée à l'Acheteur initial du Produit pour les modèles énumérés sous l'Annexe 1 (le « Produit ») :

Pour la période de :
Garantie de 1 an pour la télécommandeÀ compter de la date d'installation initiale	Si la télécommande s'avère défectueuse en raison d'un vice de fabrication et/ou de matière pendant une période d'un (1) an à compter de la date d'installation, Haier fournira une télécommande neuve ou remise à neuf, à la seule discrétion de Haier.
Garantie limitée de 5 ans sur les piècesÀ compter de la date d'achat initial	Si toute pièce s'avère défectueuse en raison d'un vice de fabrication et/ou de matière pendant une période de cinq (5) ans à compter de la date d'installation, Haier la remplacera sans frais. Les pièces utilisées pour le remplacement peuvent être des pièces neuves ou remises à neuf, déterminées à la seule discrétion de Haier, et fournies à votre technicien-installateur CVC agréé.
Garantie limitée enregistrée de 10 ans sur les piècesÀ compter de la date d'installation initiale(INSCRIPTION EN LIGNE REQUISE surHaierAppliances.com)DOIT ÊTRE UNE MAISON UNIFAMILIALE RÉSIDENTIELLE	Si toute pièce s'avère défectueuse en raison d'un vice de fabrication et/ou de matière pendant une période de dix (10) ans à compter de la date d'installation, Haier la remplacera sans frais. La pièce de remplacement est garantie pour le reste de la période de garantie initiale de dix (10) ans. Les pièces utilisées pour le remplacement peuvent être des pièces neuves ou remises à neuf, déterminées à la seule discrétion de Haier, et fournies à votre technicien-installateur CVC agréé. Cette garantie limitée enregistrée sur les pièces nécessite un enregistrement en ligne dans les soixante (60) jours suivant la date d'installation ou d'occupation initiale.LES APPLICATIONS NON RÉSIDENTIELLES/ COMMERCIALES NE SONT PAS ADMISSIONS À CETTE GARANTIE LIMITÉE ENREGISTRÉE SUR LES PIÈCES

Main-d'œuvre NON couverte

Ces garanties limitées n'incluent PAS la main-d'œuvre ou tout autre coût encouru pour l'entretien, la maintenance, la réparation, le retrait, le remplacement, l'installation, le respect des codes locaux du bâtiment ou de l'électricité, l'expédition ou la manutention, le remplacement du système, des compresseurs ou d'autres pièces.

Les composants suivants ne sont pas couverts par cette garantie : armoires, pièces d'armoire, filtres à air, sécheurs, réfrigérant, ensembles de conduites de réfrigérant, courroies, câblage, fusibles, buses d'huile, accessoires de l'unité et toute pièce n'affectant pas le fonctionnement de l'unité.

QUELLE est la DATE d'achat :

La « Date d'achat » est la date à laquelle le produit est acheté par le Propriétaire initial. La « Date de l'installation » est la date à laquelle l'installation d'origine a été complétée et toutes les procédures de mise en service du Produit ont été correctement exécutées et vérifiées d'après la facture de l'installateur. Si la date d'installation ne peut être vérifiée, la Date d'installation sera soit soixante (60) jours après la date de fabrication, telle que déterminée par le numéro de série du Produit, soit trente (30) jours après la Date d'achat. Vous devez conserver et être en mesure de fournir votre ticket de caisse d'origine de l'installateur comme preuve de la Date d'achat et de la Date d'installation. Pour une nouvelle construction, la date d'achat sera la date d'achat de la résidence par le propriétaire du bâtiment.

Garantie limitée des appareils CVC sans conduits de haier

Occupé par le propriétaire : Le « Propriétaire initial » désigne le propriétaire initial (et son conjoint) d'une famille unifamiliale résidentielle où le Produit a été installé à l'origine.

Non occupés par le propriétaire : Le terme « Non occupés par le propriétaire » est défini comme a) les immeubles résidentiels unifamiliaux ou multifamiliaux qui sont Non occupés par le propriétaire, ou b) les applications commerciales légères (comme les immeubles de bureaux, les établissements de vente au détail, les hôtels/motels).

Pour les immeubles ou applications Non occupés par le propriétaire, cette garantie limitée exige que le produit soit installé et entretenu annuellement par un technicien CVC agréé (une preuve d'entretien annuel est requise).

Comment obtenir un service d'installation ou de réparation :

Communiquez avec votre technicien-installateur CVC agréé. Toutes les installations et tous les entretiens doivent être effectués par un technicien CVC agréé. L'omission de recourir à un technicien en chauffage, ventilation et climatisation agréé pour l'installation de ce Produit annule toute garantie sur ce Produit.

Ce que HAIER NE couvrira PAS

□ Entretien ou installation incorrects. □ Les dommages survenus pendant l'expédition. Les défectuosités qui ne sont pas attribuables au fabricant (c.-à-d. autres que les vices de matière et de main-d'œuvre). □ Les dommages résultant d'un mauvais usage, d'un abus, d'un accident, d'une modification, d'un manque de soins appropriés. □ Les dommages résultant d'une inondation, d'un incendie, du vent, de la foudre, d'un accident ou de conditions similaires. Produit qui n'a pas été installé ou entretenu par un technicien CVC agréé. La main-d'œuvre et les services connexes pour la réparation ou l'installation du Produit. □ Un Produit acheté auprès d'un revendeur en ligne non autorisé. Les dommages résultant de l'exposition du Produit à une atmosphère qui comporte des substances corrosives ou des niveaux élevés de particules (telles que suie, aérosols, vapeurs, graisse). □ Modification, changement ou altération de l'équipement, sauf directive écrite de Haier. Utilisation de réfrigérant contaminé ou non compatible avec l'unité. ☐ Fonctionnement avec des composants du système (unité intérieure, unité extérieure et dispositifs de contrôle du réfrigérant) qui ne correspondent pas à l'AHRI ou ne répondent pas aux spécifications recommandées par Haier. □ Un Produit vendu et/ou installé à l'extérieur des cinquante (50) États des États-Unis, du district de Columbia ou du Canada. □ entretien annuel par un technicien en chauffage, ventilation et climatisation.

agréé (preuve requise). Les dommages résultant de l'utilisation d'un composant ou d'une pièce usagés ou non approuvés par Haier (p. ex. un condenseur ou une unité de traitement d'air usagés et/ou non approuvés). □ Des composants ou des pièces non fournis par Haier. □ Un produit qui a été déplacé de son installation d'origine vers une nouvelle résidence ou un nouveau bâtiment. □ Accident, négligence ou utilisation ou fonctionnement déraisonnable de l'équipement, y compris l'utilisation de l'équipement électrique à des tensions autres que celles spécifiées sur la plaque signalétique de l'appareil (y compris les dommages causés par les baisses de tension). Tout dommage occasionné par un accident, un incendie, une inondation ou une catastrophe naturelle. ☐ Dommages accessoires ou indirects causés par d'éventuels défauts de ce produit.

DROITS légaux

Certains États et provinces n'autorisent pas l'enregistrement des conditions de garantie. Dans ces États et provinces, la garantie limitée enregistrée de 10 ans sur les pièces s'applique. En outre, si la loi de l'État ou de la province où le produit est installé le permet, les propriétaires ultérieurs de la résidence ou du bâtiment peuvent avoir des droits supplémentaires ou des conditions de garantie plus longues.

Exigences relatives à la couverture de la garantie limitée enregistrée sur les pièces :

L'appareil est un appareil Haier. L'appareil est installé dans une application résidentielle. L'appareil est correctement enregistré sur(HaierAppliances.com) dans les 60 jours suivant la date d'installation ou d'occupation initiale. L'appareil fait partie d'un système AHRI complet et il est installé par un entrepreneur certifié ou agréé conformément aux instructions d'installation, de fonctionnement et d'entretien fournies avec l'unité. Les unités intérieures et extérieures sans conduits ne sont couvertes que lorsqu'elles sont des appareils de marque Haier et qu'elles sont achetées et installées en tant que système avec un appareil admissible. (Les serpentins de tierce partie ne sont pas couverts). L'installation est conforme aux lois, règlements, codes et ordonnances applicables. L'appareil n'a pas été commandé sur Internet. Une preuve d'achat peut s'avérer nécessaire.

Exclusion de garanties implicites :

SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, CETTE GARANTIE LIMITÉE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE ET D'ADÉQUATION À UN USAGE PARTICULIER.

HAIER NE POURRA EN AUCUN CAS ÊTRE TENU RESPONSABLE DES DOMMAGES INDIRECTS, ACCESSOIRES, SPÉCIAUX OU CONSÉCUTIFS, Y COMPRIS, SANS S'Y LIMITER, LA PERTE DE CLIENTÈLE, LA PERTE DE REVENUS OU DE PROFITS, L'ARRÊT DE TRAVAIL, LA DÉFAILLANCE DU SYSTÈME, LA DÉTÉRIORATION OU LES DOMMAGES À D'AUTRES ÉQUIPEMENTS OU MARCHANDISES, LES COÛTS DE RETRAIT ET DE RÉINSTALLATION DU SYSTÈME, LA PERTE D'UTILISATION, LES BLESSURES AUX PERSONNES OU AUX BIENS DÉCOULANT DE OU LIÉS AU SYSTÈME. LA RESPONSABILITÉ TOTALE DE HAIER, LE CAS ÉCHÉANT, EN VERTU DE CETTE GARANTIE LIMITÉE NE DOIT PAS DÉPASSER LA VALEUR DE LA FACTURE PAYÉE PAR LE CLIENT POUR LE SYSTÈME FAISANT L'OBJET D'UNE RÉCLAMATION OU D'UN LITIGE.

CERTAINS ÉTATS N'AUTORISENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, OU AUTORISENT LES RENONCIATIONS DE GARANTIES IMPLICITES, DE SORTE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS PEUVENT NE PAS S'APPLIQUER AU CLIENT. CETTE GARANTIE LIMITÉE CONFÈRE AU CLIENT DES DROITS LÉGAUX SPÉCIFIQUES. LES CLIENTS PEUVENT ÉGALEMENT AVOIR D'AUTRES DROITS QUI VARIENT D'UN ÉTAT À L'AUTRE.

Le recours autorisé dans cette garantie est exclusif et il est accordé en remplacement de tout autre recours. Cette garantie ne couvre pas les dommages accessoires ou indirects. Certains États ou provinces ne permettent pas l'exclusion des dommages accessoires ou indirects, donc cette limitation peut ne pas s'appliquer à vous. Certaines États ou provinces ne permettent pas de limiter la durée d'une garantie implicite, donc cette limitation peut ne pas s'appliquer à vous. Cette garantie vous accorde des droits particuliers et il peut exister d'autres droits qui varient selon l'État ou la province. Cette garantie couvre les appareils dans les cinquante (50) États des États-Unis, du district de Columbia ou du Canada.

Cette garantie est attribuée par :

Garantie limitée des appareils CVC sans conduits de haier

Clients des États-Unis : Cette garantie limitée est étendue à l'acheteur d'origine pour les produits achetés relativement à une utilisation domestique à l'intérieur des États-Unis. En Alaska et à Hawaï, la garantie limitée n'inclut pas les coûts relatifs à l'expédition des appareils.

Dans certains États ou provinces, il est interdit d'exclure ou de limiter les dommages directs ou indirects. La présente garantie limitée vous confère des droits juridiques spécifiques. Vous pouvez bénéficier d'autres droits qui varient d'une province ou d'un État à l'autre. Pour connaître les droits dont vous bénéficiez dans votre région, communiquez avec des relations avec les consommateurs de votre région ou encore le Procureur général de votre État.

Nous vous remercions de votre achat de ce produit GE Appliances. Ce manuel d'installation vous aidera à obtenir le meilleur rendement de votre nouvelle thermopompe.

Pour référence future, notez le modèle et le numéro de série situés sur l'étiquette située sur le côté de votre thermopompe, ainsi que la date d'achat. Attachez votre preuve d'achat à ce manuel pour vous aider à obtenir le service de garantie si nécessaire.

Pour enregistrer votre nouveau système GE Appliances Duct Free, rendez-vous sur geappliancesairandwater.com et entrez les informations de modèle / numéro de série sur cette page.

Numéro de modèle

Numéro de série

Date d'achat

ANNEXE 1 :

Le Produit est défini comme des climatiseurs bi-bloc sans conduits de marque GE Appliances. Le Produit comporte deux (2) sous-catégories de biens : Les « Produits intérieurs et extérieurs » et les « Produits d'installation sélectionnés », définis ci-dessous : Les « Produits intérieurs et extérieurs » peuvent aussi être identifiés par les descriptions des numéros de modèle suivants : 1G*, 2G*, 3G*, 4G*, 5G*, GA*, GS*, US*
