RP81665 - Robinetterie Brizo - Notice d'utilisation et mode d'emploi gratuit

Marque	Brizo
Modèle	RP81665
Catégorie	Robinetterie
Type de produit	Kit d'extension pour série T60P
Utilisation	Adaptation à une épaisseur de paroi supplémentaire de 1" ou 1 3/4"
Contenu du kit	Cartouche, écrou, joint torique, rallonges de tige (1" et 1 3/4"), bague d'adaptation, guide, manchon, pièce de finition, vis de fixation
Matériau principal	Laiton chromé
Finition standard	Chrome
Vis incluses	Vis de 1" et vis de 1 3/4"
Pièce de finition	Incluse, vis de rosace RP12630 si finition non chrome
Compatibilité	Série T60P Brizo
Instructions d'installation	Disponibles sur www.brizo.com
Entretien	Nettoyer avec un chiffon doux et de l'eau savonneuse
Sécurité	Suivre les instructions pour éviter les fuites
Pièces détachées disponibles	Vis de rosace RP12630
Garantie	Consulter le revendeur

FOIRE AUX QUESTIONS - RP81665 Brizo

Quelle épaisseur de paroi supplémentaire ce kit supporte-t-il ?

Ce kit permet d'ajouter 1 pouce ou 1 3/4 pouce d'épaisseur de paroi selon la rallonge utilisée.

Comment installer la rallonge de tige de 1 3/4 pouce ?

Pour utiliser la rallonge de 1 3/4", faire glisser la bague d'adaptation dans les rainures du guide, puis placer le guide sur la tige jusqu'à ce que la bague repose sur le capot.

Que faire si la finition de mon appareil n'est pas chromée ?

Si la finition n'est pas chromée, commandez la référence RP12630 pour obtenir des vis de rosace assorties à votre finition.

Ce kit est-il compatible avec tous les modèles de la série T60P ?

Oui, le kit RP81665 est conçu pour la série T60P de Brizo. Vérifiez la compatibilité exacte sur le site du fabricant.

Comment fixer la poignée après l'installation ?

Pousser l'insert sur la tige, installer la poignée sur l'insert, puis serrer la vis de pression pour la fixer.

Où trouver les instructions d'installation originales ?

Les instructions originales sont disponibles sur le site www.brizo.com ou dans la notice fournie avec le produit.

Que contient exactement le kit RP81665 ?

Le kit contient des rallonges de tige (1" et 1 3/4"), une bague d'adaptation, un guide, un manchon, une pièce de finition, des vis et un joint torique.

Comment nettoyer la robinetterie ?

Nettoyez avec un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs qui pourraient endommager la finition.

Est-il possible d'utiliser une seule rallonge sans l'autre ?

Oui, vous pouvez utiliser soit la rallonge de 1 pouce soit celle de 1 3/4 pouce selon l'épaisseur de votre paroi.

Les vis fournies sont-elles adaptées aux deux épaisseurs ?

Oui, le kit inclut des vis de 1 pouce et de 1 3/4 pouce pour correspondre à chaque rallonge.

MODE D'EMPLOI RP81665 Brizo

Ce kit peut accueillir 1 po et 1 3/4 po d'épaisseur de paroi supplémentaire.

RP81665 - Extension Kit For T60P Series

A. Presser la cartouche (1) dans l'élément rugueux et fixer à l'aide de l'écrou du capot fourni (2). Faire glisser le joint torique (3) de la trousse de garniture dans la rainure étroite au sommet du capot (2).

For additional 1" of wall thickness Para 1" adicional del espesor de la pared Pour 1" d'épaisseur de paroi supplémentaire

Pour 1 3/4" d'épaisseur de paroi supplémentaire

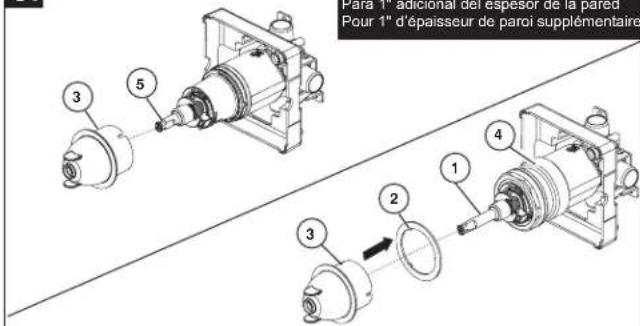

C. Si vous utilisez la rallonge de la tige de 1 3/4" (1), faire glisser la bague d'adaptation (2) dans les rainures en bas du guide (3). Faire glisser le guide (3) sur la tige jusqu'à ce que la bague repose sur le capot. Si vous utilisez la rallonge de tige de 1" (5), vous n'aurez pas besoin de la bague d'adaptation.

B. Déterminez si 1" extension (1) ou 1 3/4" extension (2) est requise. Placez la pièce d'extension correspondante (1) ou (2) sur l'extrémité de la tige de la cartouche et fixez-la avec la longueur de vis appropriée: 1" (3) ou 1 3/4" (4).

D. Faire glisser le manchon de finition (1) au-dessus du guide (2) de sorte qu'il passe au-delà du joint torique sur le capot.

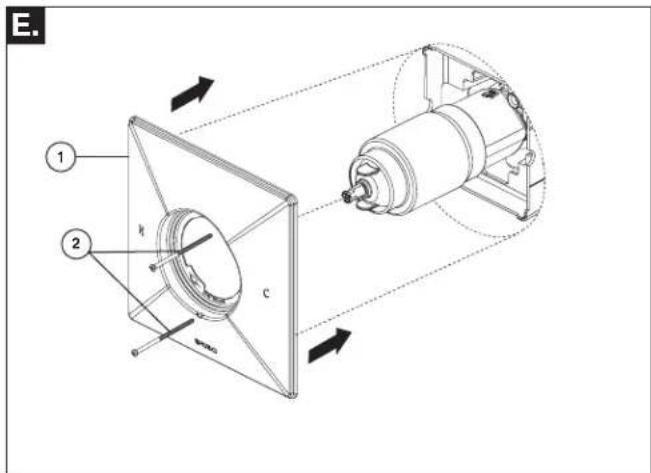

E. Placez la pièce de finition (1) sur le manchon et fixez-la à la soupape à l'aide des deux vis longues (2) fournies. Si les vis de la rosace (2) sont exposées et la finition n'est pas chrome, vous devez commander RP12630 avec une finition correcte.

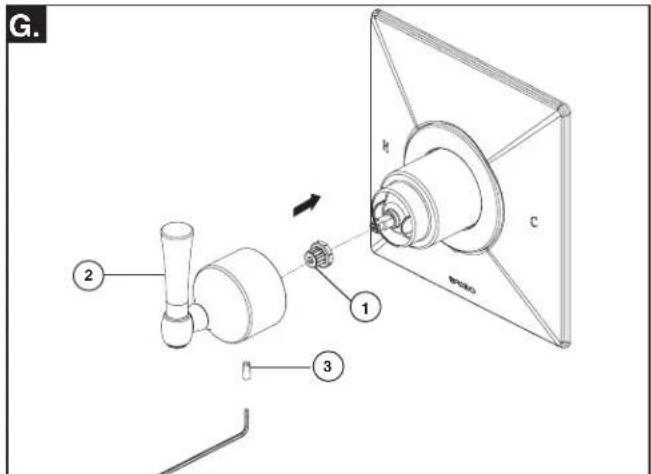

G. Pousser l'insert (1) sur la tige et installer la poignée (2) sur l'insert, serrer la vis de pression (3) pour fixer la poignée.

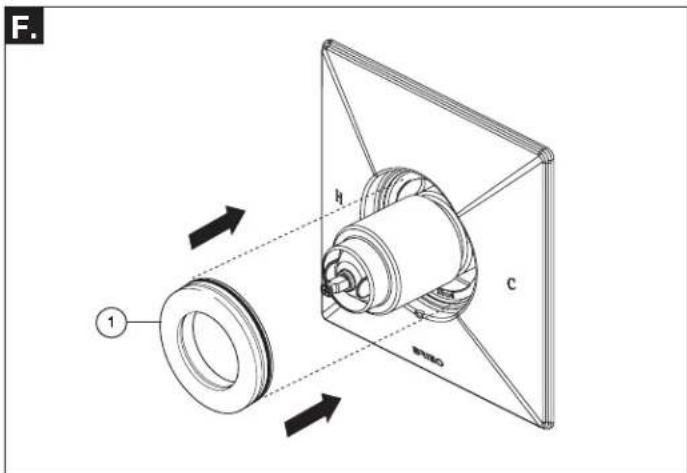

F. Si votre modèle a un anneau de finition (1), glissez-le sur la cartouche et sur le manchon, puis dans la plaque de finition.

Visitez www.brizo.com pour consulter les instructions d'installation d'origine.
