Caractéristiques	Détails
Type de hotte	Hotte murale
Dimensions	90 cm de largeur
Débit d'aspiration	Jusqu'à 700 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Filtre	Filtre à graisse en aluminium, lavable au lave-vaisselle
Éclairage	Éclairage LED intégré
Fonctionnalités supplémentaires	Fonction de minuterie, contrôle par télécommande (selon modèle)
Installation	Installation murale, nécessite un conduit d'évacuation
Entretien	Nettoyage régulier des filtres, vérification du système d'évacuation
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de surchauffe
Garantie	2 ans (selon le revendeur)

FOIRE AUX QUESTIONS - WS9095DQ Atag

Comment nettoyer les filtres de la hotte Atag WS9095DQ ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Ensuite, rincez à l'eau claire et laissez sécher complètement avant de les remettre en place.

La hotte Atag WS9095DQ fait du bruit, que faire ?

Vérifiez si les filtres sont obstrués ou si la hotte est mal fixée. Un nettoyage des filtres ou un resserrage des vis de fixation peut réduire le bruit. Si le problème persiste, contactez un professionnel.

Comment régler la puissance d'aspiration de la hotte ?

Utilisez le panneau de commande de la hotte pour sélectionner le niveau d'aspiration souhaité. Il y a généralement plusieurs réglages allant de faible à fort.

La lumière de la hotte ne fonctionne pas, que faire ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la hotte est correctement branchée et que le disjoncteur n'a pas sauté.

Est-ce que la hotte Atag WS9095DQ peut être installée au-dessus d'une cuisinière à gaz ?

Oui, la hotte Atag WS9095DQ peut être installée au-dessus d'une cuisinière à gaz, mais assurez-vous de respecter les recommandations d'installation concernant la distance minimale entre la hotte et la cuisinière.

Comment savoir si le moteur de la hotte fonctionne correctement ?

Allumez la hotte et écoutez le fonctionnement du moteur. Si vous n'entendez aucun bruit ou si la hotte ne fonctionne pas, vérifiez l'alimentation électrique et les fusibles avant de contacter un professionnel.

Quelle est la taille recommandée pour la hotte Atag WS9095DQ par rapport à ma cuisinière ?

La hotte doit idéalement être au moins aussi large que votre cuisinière. Pour une efficacité optimale, il est recommandé qu'elle soit 20 à 30 cm plus large que la surface de cuisson.

Puis-je utiliser la hotte sans conduit d'évacuation ?

Oui, la hotte Atag WS9095DQ peut être utilisée en mode recyclage avec un filtre à charbon. Assurez-vous de suivre les instructions du manuel pour l'installation correcte des filtres.

Quel type de filtre dois-je utiliser pour ma hotte ?

Utilisez des filtres à graisse en aluminium pour l'aspiration et des filtres à charbon pour le mode recyclage. Vérifiez le manuel pour les références spécifiques des filtres compatibles.

À quelle fréquence dois-je remplacer les filtres de la hotte ?

Les filtres à graisse doivent être nettoyés tous les 1 à 3 mois, tandis que les filtres à charbon doivent être remplacés tous les 6 mois à 1 an, selon l'utilisation.

MODE D'EMPLOI WS9095DQ Atag

Notice d'utilisation

Hotte cheminée

Anleitung

Dunstabzugshaube

FR Notice d'utilisation FR 3 - FR 11

Montage de la hotte cheminée

	Introduction	4
	Description	4
	Système d’évacuation
	Fonctionnement	6

Entretien

Nettoyage			7
Filtres	à	graisse
Filtres	à	charbon
Éclairage			8

Installation

	Généralités	9
	Connexion électrique	1
	Montage de la hotte cheminée 10

Aspects environnementaux

Mise au rebut de l'appareil et de l'emballage

11

Installation

Montage de la hotte cheminée

12

Introduction

Nous vous félicitons d'avoir choisi cette hotte d'aspiration.

La souplesse et la simplicité de l'utilisation sont les principes qui ont guidé son développement.

Ce mode d'emploi vous explique comment utiliser votre appareil de manière optimale. Il contient des informations relatives au fonctionnement de l'appareil ainsi que des informations d'ordre général susceptibles d'en faciliter l'utilisation.

Veuillez lire les consignes de sécurité avant toute utilisation de l'appareil.

Veuillez lire attentivement ces consignes avant toute utilisation de l'appareil et conservez-les avec l'appareil pour consultation ultérieure.

Vous pouvez trouver la version la plus récente de le mode d'emploi sur notre site Web.

Description

1 2 3+ | | | | 1 2 3 4

1. Activation/désactivation de l'éclairage - Fonction minuterie
2. Activation/désactivation du réglage de vitesse 1
3. Activation/désactivation du réglage de vitesse 2
4. Activation/désactivation du réglage de vitesse 3 - Mode intensif

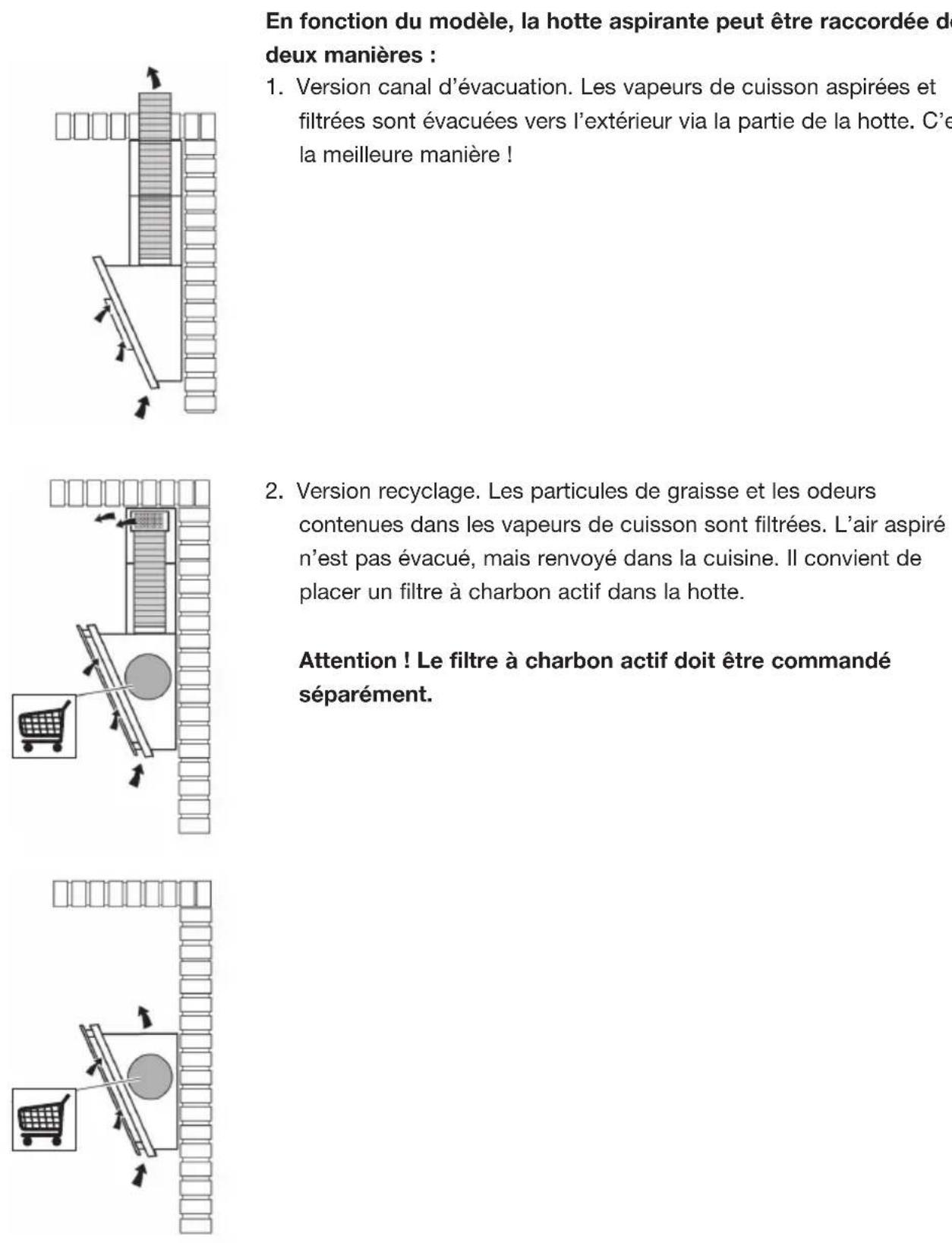

Système d'évacuation

En fonction du modèle, la hotte aspirante peut être raccordée de deux manières :

1. Version canal d'évacuation. Les vapeurs de cuisson aspirées et filtrées sont évacuées vers l'extérieur via la partie de la hotte. C'est la meilleure manière !

2. Version recyclage. Les particules de graisse et les odeurs contenues dans les vapeurs de cuisson sont filtrées. L'air aspiré n'est pas évacué, mais renvoyé dans la cuisine. Il convient de placer un filtre à charbon actif dans la hotte.

Attention ! Le filtre à charbon actif doit être commandé séparément.

Fonctionnement

Activation/désactivation de l'éclairage

1. Appuyez et relâchez la touche d'éclairage.

L'éclairage s'allume.

1. Pour éteindre l'éclairage, appuyez et relâchez à nouveau la touche d'éclairage.

1 | 2 | 3 ^+

Activation/désactivation de l'aspiration

1. Sélectionnez la puissance d'aspiration souhaitée en appuyant sur la touche de réglage de vitesse correspondante.

1. Pour désactiver l'aspiration, appuyez et relâchez à nouveau la touche de réglage de la vitesse.

3^+

Activation/désactivation du mode intensif

1. Appuyez sur la touche de réglage de vitesse 3 et maintenez-la enfoncée.

La touche de réglage de vitesse 3 commencera à clignoter ; le mode intensif est activé. Au bout de 6 minutes, la hotte aspirante repasse automatiquement en vitesse 3.

1. Appuyez sur la touche de réglage de la vitesse 3 à nouveau et maintenez-la enfoncée pour désactiver le mode intensif prématurément.

2. Appuyez et relâchez sur la touche de réglage de la vitesse 3 pour désactiver l'aspiration prématurément..

1 | 2 | 3 ^+

Activation/désactivation de la fonction minuterie

1. Sélectionnez la puissance d'aspiration souhaitée en appuyant sur la touche de réglage de vitesse correspondante.

1. Appuyez sur la touche d'éclairage et maintenez-la enfoncée.

La touche de réglage de vitesse commencera à clignoter ; la fonction minuterie est activée.

La hotte aspirante s'arrêtera automatiquement après 5 minutes.

1. Désactivez entre-temps la fonction minuterie en appuyant sur la touche de réglage de vitesse qui clignote.

Nettoyage

Important!

Avant tout entretien, déconnectez l'alimentation électrique de la hotte aspirante, soit en débranchant la fiche, soit en coupant le courant au niveau du disjoncteur. La hotte doit être régulièrement nettoyée, à l'intérieur comme à l'extérieur (au moins aussi souvent que le filtre à graisse). Ne pas utiliser de produits d'entretien abrasifs. Ne pas utiliser d'alcool !

Important!

Si vous ne respectez pas les instructions de nettoyage de l'appareil ou de remplacement des filtres, vous risquez un incendie. Il faut respecter ces instructions ! Le fabricant décline toute responsabilité en cas de dommage à la hotte d'aspiration ou de dommage d'incendie résultant d'un mauvais entretien ou du non-respect des instructions de sécurité formulées ci-dessus.

Hotte aspirante

Nettoyez la hotte aspirante avec de l'eau savonneuse et un chiffon doux. Rincez ensuite à l'eau claire. N'utilisez pas de produits d'entretien agressifs comme la soude caustique. La laque de la hotte restera rutilante si vous la cirez de temps en temps.

Hottes aspirantes en acier inoxydable

Les hottes en acier inoxydable ne doivent pas être nettoyées au moyen d'éponges métalliques ou autres produits d'entretien abrasifs. Utilisez un produit non récurant, non abrasif, et frottez dans le sens de la structure de l'acier inoxydable.

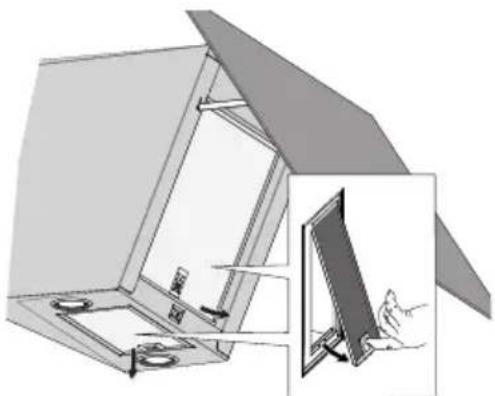

Filtres à graisse

Les filtres à graisse métalliques doivent être nettoyés une fois par mois.

1. Ouvrez le panneau.
2. Retirez les filtres à graisse de la hotte en tirant sur la poignée prévue à cet effet.

Pour conserver les filtres métalliques laqués de cet appareil bien noirs, il est conseillé de les nettoyer à la main dans de l'eau savonneuse avec un produit nettoyant neutre. Pour sécher : placez les filtres à graisse avec les ouvertures vers le bas pour que l'eau puisse s'écouler. Les filtres à graisse peints en noir et en aluminium peuvent devenir ternes à cause des produits de nettoyage. Ceci est normal et n'affecte pas le fonctionnement.

Filtres à charbon

Vous devez toujours utiliser un filtre à charbon lorsque la hotte n'est pas raccordée à un tuyau d'évacuation.

1. Ouvrez le panneau et retirez le filtre à graisse.
2. Installez les filtres à charbon sur le boîtier du moteur.

Il est nécessaire de remplacer le filtre à charbon tous les 6 mois.

Remarque!

• L'utilisation d'un filtre à charbon entraîne un niveau sonore plus élevé que l'utilisation d'une hotte avec tuyau d'évacuation.
• L'action d'un filtre à charbon est optimale lorsque la vitesse du moteur est basse. Il est donc recommandé de ne pas utiliser la mode intensive.
• Le filtre à charbon sature après une utilisation plus ou moins prolongée, selon le type de cuisson et la fréquence de nettoyage du filtre à graisse.
• Ne lavez et ne réutilisez pas le filtre à charbon. Le charbon actif saturé est polluant, remplacez donc le filtre à temps.
• Veillez au bon traitement de l'ancien filtre à charbon, éliminez-le avec les déchets résiduels.

Éclairage

Cette hotte est équipée d'un système d'éclairage. Ce système d'éclairage doit être remplacé par un technicien agréé. N'essayez pas de le remplacer vous-même.

La lampe intégrée à cet appareil ménager sert uniquement à l'éclairer. Elle n'est pas faite pour éclairer la pièce d'une maison.

Généralités

Le raccordement électrique de cet appareil doit être effectué par un installateur agréé, qui connaît et applique les normes de sécurité en vigueur. Cet appareil est conformément aux directives Européens.

Important:

- La distance entre le point le plus bas de la hotte aspirante et la plaque de cuisson doit être d'au moins 65 cm. Sur les taques de cuisson électriques, céramique ou à induction, cette distance doit être d'au moins 45 cm.

- Si la hotte est raccordée à un conduit d'évacuation existant, aucun autre appareil électroménager ne doit être raccordé au même conduit (exemples : chauffe-eau, poêle).

- Ne pas oublier les règlements locaux en vigueur concernant l'aération des appareils à gaz.

- Un conduit d'évacuation court et un nombre limité de coudes assurent un meilleur fonctionnement de la hotte.

- Avant de commencer à percer, assurez vous qu'il ne passe pas de conduites à l'endroit choisi.

- Le tuyau de connexion a un diamètre de 120, 125 ou de 150 mm. Il est conseillé d'utiliser aussi ces diamètres pour le tube de connexion.

- Le matériel d'installation livré avec la hotte en question, est approprié pour des murs en béton renforcé et en briques. Certains types de murs demanderont des chevilles et des vis spéciales.

Connexion électrique

Cet appareil a été fabriqué suivant la classe I ; cela signifie qu'il doit être relié à la terre.

Il faut s'assurer que la tension du réseau correspond à la valeur indiquée à la plaque signalétique de la hotte. La connection avec le réseau électrique doit être exécutée comme suit:

BRUN = Phase L

BLEU = Phase N

VERT/JAUNE = Terre

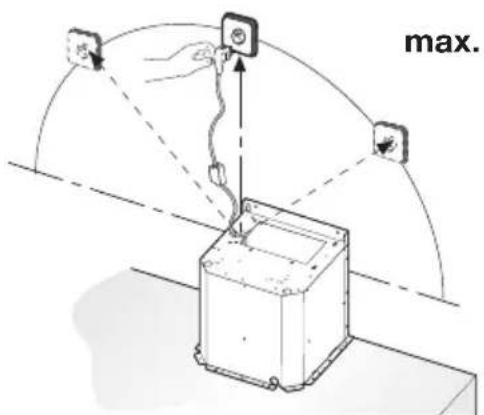

Cette hotte aspirante est équipée d'une fiche de raccordement.

Installez la hotte de manière à ce que la prise soit accessible.

Placez la prise murale de préférence hors de vue et derrière la gaine décorative.

Attention:

Pour le branchement fixe, veillez à ce que le câble d'alimentation soit muni d'un interrupteur omnipolaire avec une distance de contact d'au moins 3 mm.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

La hotte est pourvue d'un câble d'alimentation spécial; en cas de détérioration du câble, en demander un neuf au service d'assistance technique.

max.

Montage de la hotte cheminée

Les dernières pages de ce mode d'emploi indiquent les étapes de montage de la hotte cheminée.

Mise au rebut de l'appareil et de l'emballage

Cet appareil est fabriqué à partir de matériaux durables. Il doit être mis au rebut de manière responsable à la fin de son cycle de service. Prenez contact avec les autorités locales pour en savoir plus sur la manière de procéder.

L'emballage de l'appareil est recyclable. Il est susceptible de contenir les matériaux suivants :

• carton ;
  • film polyéthylène (PE) ;
• polystyrène exempt de CFC (mousse dure PS).

Éliminez ces matériaux de manière responsable et conformément aux réglementations locales en vigueur.

Cet appareil porte le symbole d'une poubelle barrée d'une croix afin d'attirer votre attention sur le tri sélectif et la nécessité d'éliminer les appareils ménagers domestiques séparément des ordures ménagères. Cela signifie que l'appareil ne peut pas être mis au rebut avec les déchets ménagers non sujets au tri sélectif à la fin de son cycle de vie. Cet appareil doit être déposé dans un centre municipal spécial de collecte et de tri des déchets, ou chez un revendeur assurant ce service.

La collecte et la mise au rebut séparées des appareils ménagers évitent les conséquences néfastes pour la santé et l'environnement. Cela permet de récupérer et de recycler les matériaux constitutifs de l'appareil afin de réaliser des économies substantielles d'énergie et de matières brutes.

CE

Déclaration de conformité

Nous déclarons par la présente que nos produits satisfont aux directives, réglementations et exigences européennes en vigueur ainsi qu'aux exigences mentionnées dans les normes auxquelles il est fait référence.
