MODE D'EMPLOI TL813L24W SABA
Nous vous remercions d'avoir choisi la qualité SABA. Ce produit a été créé par notre équipe de professionnels et selon la réglementation européenne en vigueur.
Pour une meilleure utilisation de votre nouvel appareil, nous vous recommandons de lire attentivement ce manuel d'instructions et de le conserver pour toute référence ultérieure.
SABA est une marque Allemande née en 1923 au cœur de la forêt noire.
Pionnière dans les équipements électroniques, elle poursuit sa recherche de la qualité en proposant des produits astucieux qui vous accompagneront au quotidien.
Ce produit a été fabriqué et vendu sous la responsabilité de CONFORAMA France.
SABA, et le logo SABA sont des marques utilisées sous licence par CONFORAMA France - pour plus d'informations : www.saba-brand.com
Tous autres produits, services, dénominations sociales, marques, noms commerciaux, noms de produits et logos référencés ici sont la propriété de leurs titulaires respectifs.
TABLE des matières
CONSIGES DE SÉCURITÉ - 2
DESCRIPTION DU PRODUIT - 5
Instructions d'installation - 6
INSTRUCTIONS D'UTILISATION - 11
ENTRETIEN ET NETTOYAGE - 22
DEPANNAGE - 25
SAV-GARANTIE - 27
SPECIFICATIONS TECHINIQUES ET ENERGETIQUES - 28
ENLEVEMENT DES APPAREILS MENAGERS USAGES - 29
Consignes de sécurité
Veillez à respecter impérativement les mesures de sécurité décrites dans cette notice afin d'éviter tout risque d'incendie, de choc électrique ou de blessure corporelle.
| Icône | Type | Signification |
 | AVERTISSEMENT | Risque de blessures graves ou danger de mort |
 | RISQUED'ÉLECTROCUTION | Risque d'électrocution |
 | INCENDIE | Avertissement : Risqued'incendie /Matières inflammables |
 | MISE EN GARDE | Risque de blessures ou de dommages matériels |
 | IMPORTANT /REMARQUE | Informations concernant l'utilisation correcte de l'appareil |
Consignes de sécurité
- Cet appareil est destiné à être utilisé dans des applications domestiques et analogues, telles que : - des coins-cuisine réservés au personnel dans des magasins, bureaux et autres environnements professionnels
- des fermes
- par les clients des hôtels, motels et autres environnements à caractère résidentiel
- des environnements du type chambres d'hôtes
- des emplacements prévus pour un usage collectif dans des immeubles d'habitation.
- L'appareil doit être raccordé au réseau de distribution d'eau en utilisant les ensembles de raccordement neufs fournis avec l'appareil, il convient de ne pas réutiliser des ensembles de raccordement usagés.
- Les ouvertures de ventilation ne doivent pas être obstruées par un tapis.
- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données.
Consignes de sécurité
appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
- Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
- L'appareil est conçu pour laver un maximum de 8.0 kg de vêtements secs.
- La pression maximale de l'eau à l'entrée : 1.0 Mpa.
- La pression minimale de l'eau à l'entrée : 0.1 Mpa.
- Le changement de certaines pièces de votre appareil électro-ménager peut entraîner un danger. Assurez-vous de disposer de toutes les compétences requises et des outils nécessaires pour effectuer les opérations d'autoréparation en toute sécurité. Dans le cas contraire, faites appel à un professionnel agréé.
- En ce qui concerne les informations pour l'installation, la manipulation, l'entretien et la mise au rebut de l'appareil, référez-vous au paragraphe ci-après de la notice.
Description du produit
Assurez-vous que toutes les pièces sont incluses dans l'emballage de l'appareil. Si vous rencontrez un problème avec votre appareil ou les pièces, contactez un centre de service local ou le magasin vous ayant vendu le produit.
Important / remarque
- Le tableau de la gamme de produits n'est donné qu'à titre de référence, veuillez vous référer au produit réel.
• Bandeau de commande
Instructions d'installation
Lisez toutes les instructions avant de commencer l'installation. Suivez attentivement ces instructions pendant l'installation pour garantir une sécurité et une performance optimales.
Avertissement
- La stabilité est importante pour éviter que le produit ne se balance !
- Veillez à ce que le produit ne repose pas sur le câble d'alimentation.
- L'appareil ne doit pas être installé dans une salle de bain ou dans des pièces très humides ainsi que dans des pièces contenant des gaz explosifs ou caustiques.
- N'installez pas l'appareil à la lumière directe du soleil, afin d'éviter que le plastique ou les composants ne soient endommagés et ne réduisent la durée de vie de votre appareil.
- N'installez pas l'appareil dans des endroits où les températures peuvent descendre en dessous de zéro. Les tuyaux gelés peuvent éclater ou se fendre. La fiabilité de l'unité de commande électronique peut être altérée à des températures inférieures au point de congélation.
- Gardez l'appareil à l'écart du feu ou des sources de chaleur.
- Les ouvertures d'aération ne doivent pas être obstruées par un tapis. • L'appareil n'est pas conçu pour être encastré.

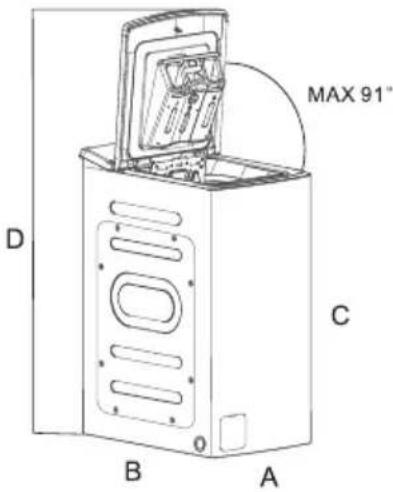

Avant d'installer la machine, il faut choisir l'emplacement caractérisé comme suit :
- Surface rigide, sèche et plane
- Éviter la lumière directe du soleil
- Ventilation suffisante
- La température ambiante est supérieure à 0°C.
- Restez éloigné des sources de chaleur telles que le charbon ou le gaz.
Avertissement
- Les matériaux d'emballage (par exemple, les films, le polystyrène) peuvent être dangereux pour les enfants.
- Il y a un risque de suffocation ! Gardez tous les emballages hors de la portée des enfants.
- Retirez la boîte en carton et l'emballage en polystyrène.
- Soulevez le lave-linge et retirez l'emballage de base. Assurez-vous que la petite mousse triangulaire est retirée avec l'emballage inférieur ensemble. Si ce n'est pas le cas, posez l'appareil sur le côté, puis retirez manuellement la petite mousse du fond de l'appareil.
- Retirez le ruban adhésif fixant le cordon d'alimentation et le tuyau de drainage.
- Retirez le tuyau d'entrée du tambour.
Avertissement
- Vous devez retirer les boulons de transport à l'arrière avant d'utiliser le produit.
- Vous aurez à nouveau besoin des boulons de transport si vous déplacez l'appareil, veillez donc à les conserver en lieu sûr.
Veuillez suivre les étapes suivantes pour retirer les boulons :
- Desserrez les 4 boulons avec une clé et retirez-les.
- Bouchez les trous avec des bouchons de transport.
- Conservez correctement les boulons de transport pour une utilisation ultérieure.
Retirer les boulons de transport
Desserrez les 4 boulons de transport à l'aide d'une clé.
Retirez les boulons, y compris les pièces en caoutchouc, et conservez-les pour une utilisation future.
Fermez les trous à l'aide des capuchons.
Avertissement
- Les écrous de blocage des quatre pieds doivent être vissés fermement contre le boîtier.
- Desserrez le contre-écrou.
- Tournez le pied jusqu'à ce qu'il atteigne le sol.
- Ajustez les pieds et verrouillez les écrous avec une clé. Assurez-vous que la machine est de niveau et stable.
Avertissement
Pour éviter les fuites ou les dégâts d'eau, suivez les instructions de ce chapitre !
- Ne pas plier, écraser ou modifier le tuyau d'entrée d'eau.
Connectez le tuyau d'alimentation en eau à la vanne d'entrée d'eau et à un robinet d'eau froide comme indiqué.
- Connectez-vous manuellement, n'utilisez pas d'outils. Vérifiez si les connexions sont serrées.

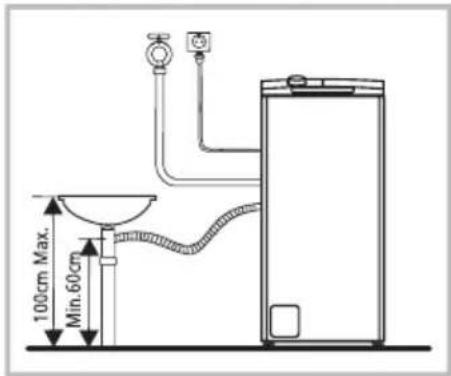

Avertissement
- Ne pliez pas ou n'allongez pas le tuyau de drainage.
- Placez le tuyau de drainage correctement, sinon des dommages pourraient résulter d'une fuite d'eau.

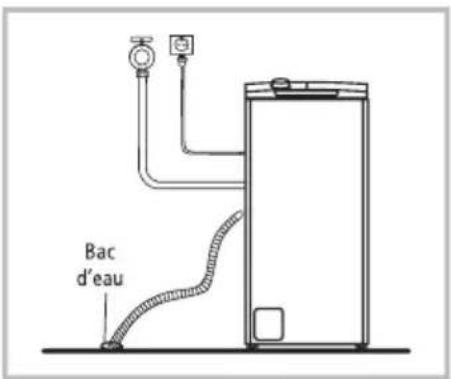

Il existe deux façons de placer l'extrémité du tuyau de drainage :
- Mettez-le dans le bac à eau.
- Branchez-le au tuyau de drainage de dérivation du bac à eau.
Avertissement
- Lors de l'installation du tuyau de drainage, fixez-le correctement avec une corde.
- Si le tuyau de drainage est trop long, ne le forcez pas à entrer dans le lave-linge, car cela provoquerait des bruits anormaux.

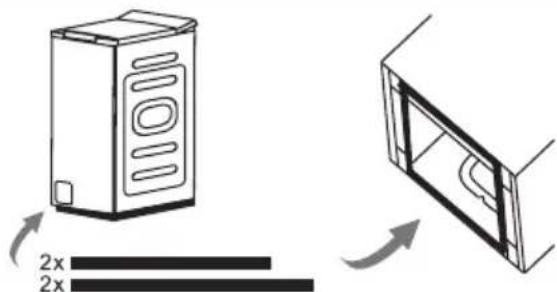

Important / remarque
- Veillez à monter les éponges acoustiques, qui peuvent réduire efficacement le bruit causé par la machine pendant son fonctionnement, afin d'assurer un environnement de vie plus paisible et plus calme.
- Posez la machine sur le sol, en utilisant un matériau souple comme de la mousse ou des vêtements entre la machine et le sol pour assurer la protection.
- Collez les deux éponges les plus longues sur les bords inférieurs les plus longs de la machine, et les deux éponges les plus courtes sur les bords inférieurs les plus courts.
Connexions électriques
- Pour votre sécurité, assurez-vous que la prise de courant que vous utilisez est correctement et solidement mise à la terre.
- Comme le courant maximal passant à travers la machine lors de l'utilisation de la fonction de chauffage est de 10A, vous devez vous assurer que le système d'alimentation électrique de votre domicile (courant, tension et câble) répond aux exigences de charge normale de l'appareil.
- Assurez-vous que la tension d'alimentation électrique est conforme à celle indiquée sur la plaque signalétique de l'appareil.
Sélectionnez un fusible ou un disjoncteur en fonction de la plaque signalétique de l'appareil. La fiche de l'appareil et la prise de courant doivent être assorties et assurez-vous que la broche de mise à la terre fonctionne normalement. Il doit être assuré que le corps est correctement mis à la terre.
- Ne connectez pas l'alimentation électrique avec des mains mouillées.
- N'utilisez pas de rallonges électriques ou de multiprises.
Lors du débranchement d'un appareil, saisissez la fiche et retirez-la, ne tirez pas sur le câble. Si le cordon d'alimentation est endommagé, remplacez-le par un composant spécial acheté auprès du fabricant ou d'un atelier de réparation.
Si vous utilisez un interrupteur différentiel (GFCI), assurez-vous que son symbole est ♀ pour garantir que vos appareils sont conformes à toutes les réglementations.
Avertissement
- Cet appareil doit être relié à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduit le risque de choc électrique en fournissant au courant électrique un chemin de moindre résistance. Cet appareil est équipé d'une fiche de mise à la terre. La fiche doit être branchée sur une prise appropriée installée et mise à la terre conformément aux codes et règlements locaux.
- Le raccordement incorrect du conducteur muni d'un dispositif de mise à la terre peut entraîner le risque de choc électrique. Consultez un électricien qualifié ou le personnel de service après-vente si vous n'êtes pas certain que l'appareil est correctement relié à la terre. Ne modifiez pas la fiche fournie avec l'appareil si elle ne correspond pas à la prise. Faites installer une prise correcte par un électricien qualifié.
- La fiche doit demeurer facilement accessible après l'installation de l'appareil.
- Durant l'installation, assurez-vous que le câble d'alimentation ne soit pas endommagé, plié ou coincé.
- Ne pas connecter l'appareil à l'alimentation secteur à l'aide d'une rallonge.

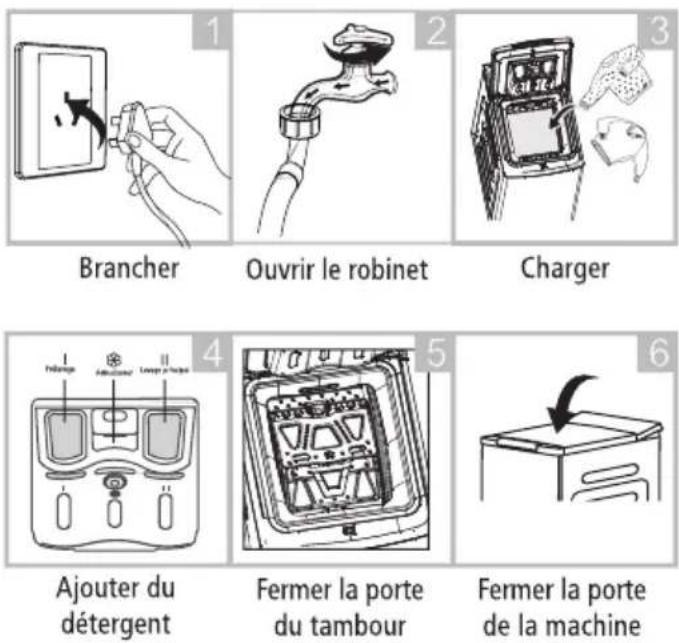

Mise en GARDE
- Avant de procéder au lavage, veuillez vous assurer que le lave-linge est correctement installé.
- Votre appareil a été soigneusement vérifié avant de quitter l'usine. Pour éliminer toute eau résiduelle et neutraliser les odeurs potentielles, il est recommandé de nettoyer votre appareil avant sa première utilisation. Pour cette raison, démarrez le programme Tambour Nettoyage sans linge ni détergent.
Important / remarque
- Le détergent doit être ajouté dans le « bac I » après avoir sélectionné le prélavage pour les machines dotées de cette fonction.
- Assurez-vous que les volets du tambour sont correctement verrouillés.
- Tous les crochets métalliques seront
correctement accrochés à l'intérieur du volet de la porte arrière.
• Vérifiez le rouleau avant chaque lessive, il doit rouler sans problème.
2. Lavage
Mettre sous tension. Sélectionner un programme. Sélectionner une fonction ou conserver les paramètres par défaut. Appuyer sur Start/Pause (Démarrage/Mise en pause) pour démarrer le programme.
Remarque
• L'étape 3 est facultative.
3. Après le lavage
Tous les voyants sont éteints.

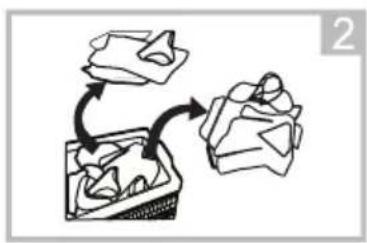

Avant chaque lavage
- La température ambiante du lave-linge doit être comprise entre 5 et 40°C. En cas d'utilisation en dessous de 0°C, la vanne d'entrée et le système de drainage peuvent être endommagés. Si la machine est installée dans des conditions de gel, elle doit être transférée à une température ambiante normale pour que le tuyau d'alimentation en eau et le tuyau de drainage puissent se dégeler avant d'être utilisés.
- Veuillez vérifier les étiquettes d'entretien de votre linge et le mode d'emploi du détergent avant le lavage. Utilisez un détergent non moussant ou moins moussant adapté au lavage en machine.
Vérifier l'étiquette d'entretien
Trier le linge en fonction de la couleur et du type de textile
Sortir tous les objets des poches
Attacher ensemble les longues bandes de textile et les ceintures, fermez les fermetures éclair et les boutons.
Mettre de petits articles dans un sac à linge
Retourner à l'envers les tissus à poils longs et à boulochage facile.
Avertissement
- Ne lavez pas les articles qui ont été nettoyés, lavés, trempés ou tamponnés avec des substances combustibles ou explosives comme la cire, l'huile, la peinture, l'essence, l'alcool, le kérosène et autres matières inflammables.
- Le lavage d'un seul vêtement peut facilement créer une grande excentricité et provoquer une alarme en raison du déséquilibre. Il est donc recommandé d'ajouter une ou deux pièces de linge supplémentaires au lavage afin que l'essorage puisse se faire en douceur.
- Ne lavez ou essorez pas les sièges, les tapis ou les vêtements imperméables.
Important / remarque
- Avant de mettre un vêtement ou autre article au lave-linge, veuillez consulter l'étiquette d'entretien correspondante pour connaître les conditions de lavage et la température maximale à respecter.

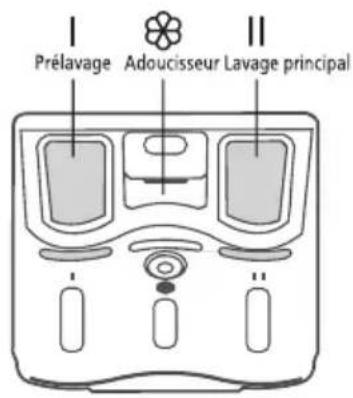

Distributeur de détergent
Détergent de prélavage
Détergent de lavage principal
Adoucisseur
Mise en GARDE
- Il suffit d'ajouter du détergent dans le « bac I » après avoir sélectionné le prélavage pour les machines dotées de cette fonction.
- Ne dépassez pas le niveau « MAX » lorsque vous ajoutez du détergent, des additifs ou de l'adoucissant.
Retirer le distributeur
| Programme | | | || | 💡 | Programme | | | || | 💡 |
| Coton | ○ | ● | ○ | Essorage | | | |
| Synthétique | ○ | ● | ○ | Rinçage & Essorage | | | ○ |
| Mixte | ○ | ● | ○ | Laine | | ● | ○ |
| Jeans | ○ | ● | ○ | Linge bébé | ○ | ● | ○ |
| Vêtements de sport | ○ | ● | ○ | Rapide 15' | | ● | ○ |
| Nettoyage tambour | | | | ECO 40-60 | | ● | ○ |
| 20°C | | ● | ○ | Quotidien 45' | | ● | ○ |
| Vapeur | ○ | ● | ○ | | | | |
- Obligatoire
O Facultatif
Instructions d'utilisation
Recommandation de détergent
| Détergent de lavage recommandé | Cycles de lavage | Température de lavage | Type de linge et textile |
| Détergent puissant avec agents de blanchiment | Coton, Mélange | 20/40/60 | Linge blanc en coton ou en lin résistant à l’ébullition |
| Détergent colorant sans agent de blanchiment | Coton, Mélange | Froid/20/40 | Linge coloré en coton ou en lin |
| Couleur ou détergent doux | Synthétique | Froid/20/40 | Linge de couleur fabriqué à partir de fibres faciles d’entretien ou de matières synthétiques |
| Détergent doux pour le lavage | Synthétique | 20/40 | Textiles délicats, soie, viscose |
| Détergent spécial laine | Laine | 20/40 | Laine |
Important / remarque
- Les détergents peuvent être dilués dans de l'eau avant d'être versés dans le distributeur de détergent, afin d'éviter que son entrée ne soit bloquée et ne provoque un débordement.
- Veuillez choisir le type de détergent approprié pour obtenir une performance de lavage maximale et une consommation d'eau et d'électricité minimale.
- Pour obtenir le meilleur résultat de nettoyage, il est important de doser correctement le détergent.
- Utilisez une quantité réduite de détergent si le tambour n'est pas complètement rempli.
- Ajustez toujours la quantité de détergent à la dureté de l'eau, si votre eau du robinet est douce, utilisez moins de détergent.
- Dosez en fonction du degré de saleté de votre linge, moins de vêtements sales nécessitent moins de détergent.
- Les produits très concentrés (détergent compact) nécessitent un dosage particulièrement précis.
Les symptômes suivants sont le signe d'un surdosage de détergent :
- formation de mousse lourde
- mauvais résultat de lavage et de rinçage
Les symptômes suivants sont le signe d'un sous-dosage de détergent :
- le linge devient gris
- accumulation de dépôts calcaires sur le tambour, l'élément chauffant et/ou le linge

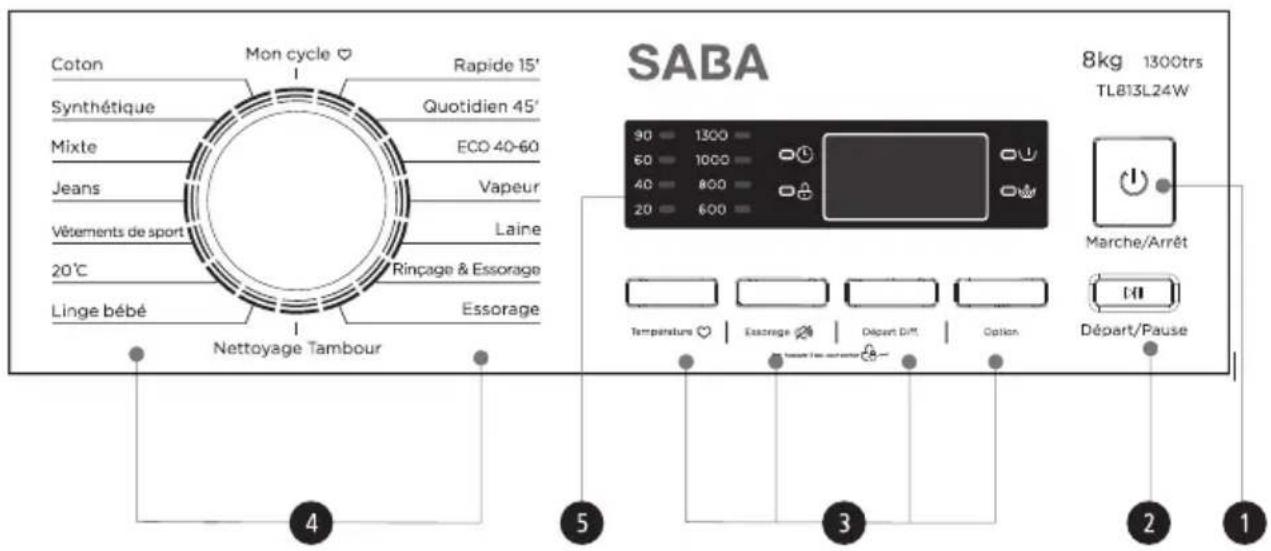

Panneau de commande
Modèle : TL813L24W
1 Alimentation
Le produit est activé/désactivé.
3 Option
Il permet de sélectionner une fonction supplémentaire.
2 Démarrage/pause
Appuyez sur ce bouton pour démarrer ou interrompre le cycle de lavage.
4 Programmes
Disponible selon le type de linge.

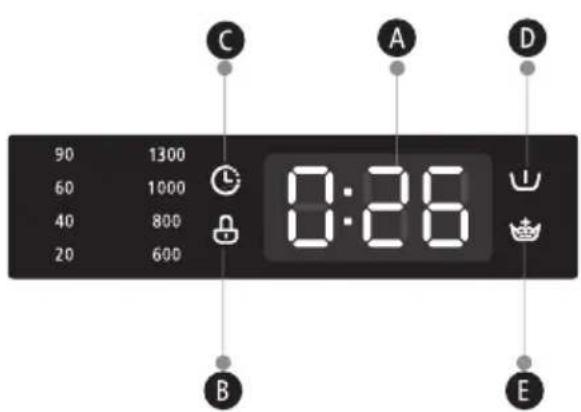

L'écran affiche les réglages, le temps restant estimé, les options et les messages d'état de votre lave-linge. L'écran reste allumé pendant toute la durée du cycle.
| Temps de lavage | Temps de retard |
| 1:25 | 2H |
| Fin | Erreur |
| End | E30 |
Programmes
Modèle : TL813L24W
| Programme | Charge (kg) | Temps d'affichage |
| 8,0 | 8,0 |
| Coton | 8,0 | 2:40 |
| Synthétique | 4,0 | 2:20 |
| Mixte | 8,0 | 1:20 |
| Jeans | 8,0 | 1:40 |
| Vêtements de sport | 4,0 | 0:47 |
| 20°C | 4,0 | 1:01 |
| Linge bébé | 8,0 | 2:01 |
| Nettoyage tambour | - | 1:18 |
| Essorage | 8,0 | 0:12 |
| Rinçage & Essorage | 8,0 | 0:20 |
| Laine | 2,0 | 1:07 |
| Vapeur | 4,0 | 1:47 |
| ECO 40-60 | 8,0 | 3:38 |
| Quotidien 45' | 2,0 | 0:45 |
| Rapide 15' | 2,0 | 0:15 |
Important / remarque
- Les paramètres de ce tableau sont uniquement destinés à servir de référence à l'utilisateur. Les paramètres réels peuvent être différents des paramètres du tableau mentionné ci-dessus.
Programmes
| TL813L24W |
| Cycle | Capacité nominale en kg | Réglage de la température | Durée du cycle en heures et minutes | Consommation d'électricité en kWh/cycle de fonctionnement | Consommation d'eau en litres/cycle de fonctionnement | Température maximale ^1) | Humidité résiduelle en % / vitesse de rotation ^2) |
| Rapide 15' | 2,0 | froid | 0:15 | 0,026 | 34 | froid | 53%/800 |
| 20°C | 4,0 | 20 | 1:01 | 0,183 | 47 | 20 | 70%/800 |
| Coton | 8,0 | 60 | 2:45 | 1,394 | 71 | 60 | 53%/1300 |
| Synthétique | 4,0 | 40 | 2:20 | 0,625 | 34 | 40 | 70%/800 |
| Mixte | 8,0 | 40 | 1:20 | 0,754 | 44 | 40 | 70%/800 |
| ECO 40-60 ^3) | 8,0 | -- | 3:38 | 0,739 | 71 | 38 | 53,9%/1250 |
| 4,0 | -- | 2:48 | 0,456 | 47 | 32 | 53,9%/1250 |
| 2,0 | -- | 2:48 | 0,196 | 38 | 23 | 53,9%/1250 |
Important / remarque
- Le programme «eco 40-60» convient au lavage du linge de coton normalement sale déclaré lavable à 40 °C ou 60 °C, au cours du même cycle, et que ce programme est utilisé pour évaluer la conformité à la législation de l'Union en matière d'écoconception.
- Les programmes les plus efficaces au regard de la consommation d'énergie et d'eau sont généralement ceux qui fonctionnent à basse température pendant une durée plus longue.
- Charger le lave-linge ménager au maximum de la capacité mentionnée par le fabricant pour chaque programme contribue à économiser de l'énergie et de l'eau.
- Le bruit et le taux d'humidité résiduelle sont influencés par la vitesse d'essorage : plus la vitesse d'essorage est élevée lors de la phase d'essorage, plus le bruit est élevé et plus le taux d'humidité résiduelle est faible.
- Les valeurs données pour les programmes autres que le programme «eco 40-60» sont purement indicatives.
Mise en GARDE
- En cas d'interruption de l'alimentation électrique pendant le fonctionnement de la machine, une mémoire spéciale enregistre le programme sélectionné. La machine continuera le programme lorsque l'alimentation électrique sera rétablie.
Programmes
Des programmes sont disponibles en fonction du type de linge.
| Programmes |
| Coton | Textiles résistants, textiles résistants à la chaleur en coton ou en lin. |
| Synthétique | Laver les articles synthétiques, par exemple : chemises, manteaux, mélanges. Lors du lavage des textiles de tricotage, la quantité de détergent doit être réduite en raison de sa construction en cordes lâches et de la formation facile de bulles. |
| Linge bébé | Laver les vêtements du bébé, cela peut rendre les vêtements du bébé plus propres et améliorer la performance du rinçage pour protéger la peau du bébé. |
| Quotidien 45' | Lavage rapide du linge peu ou pas sale. |
| Mixte | Charge mixte composée de textiles en coton et en matières synthétiques. |
| Vêtements de sport | Lavage des vêtements de sport. |
| Jeans | Spécialement pour les jeans. |
| Rapide 15' | Programme très court environ, adapté au linge peu sale comme une petite quantité de linge. |
| Laine | Textiles en laine ou laine riche lavables à la main ou en machine. Programme de lavage particulièrement doux pour éviter le rétrécissement, pauses de programme plus longues (les textiles se reposent dans le liquide de lavage). |
| Essorage | Essorage et drainage de l'eau. |
| Rinçage & Essorage | Rince et essore le linge, puis vidange l'eau. |
| Nettoyage tambour | Spécialement conçu dans cette machine pour nettoyer le tambour et le tube. Il applique une stérilisation à haute température de 90 °C pour rendre le lavage des vêtements plus écologique. Lorsque ce programme est exécuté, les vêtements ou autre linge ne peuvent pas être ajoutés. Si vous ajoutez une quantité adéquate d'agent de blanchiment chloré, l'effet de nettoyage du tonneau sera meilleur. Vous pouvez utiliser ce programme régulièrement en fonction de vos besoins. |
| ECO 40-60 | Permet de nettoyer le linge en coton normalement sale, déclaré lavable à 40°C ou 60°C, dans le même cycle. |
| Vapeur | Le lavage à la vapeur peut pénétrer profondément dans la fibre, ce qui permet d'éliminer efficacement les bactéries et les germes, de prévenir les odeurs et de protéger votre santé. |
| 20°C | Permet de nettoyer le linge en coton légèrement sale, à une température nominale de 20°C. |
Instructions d'utilisation
■ Option
| Cycle | Température par défaut (°C) | Vitesse d'essorage par défaut en tr/min | Fonctions supplémentaires |
| Cycles de lavage | 1300 | |
| Coton | 40 | 800 | ➊,➁, ⭕ |
| Synthétique | 40 | 800 | ➊,➁, ⭕ |
| Mixte | 40 | 800 | ➊,➁, ⭕ |
| Jeans | 40 | 800 | ➊,➁, ⭕ |
| Vêtements de sport | 20 | 800 | ➊,➁, ⭕ |
| 20°C | 20 | 800 | ➊,➁ |
| Linge bébé | 60 | 800 | ➊,➁, ⭕ |
| Nettoyage tambour | 90 | -- | ➊ |
| Essorage | -- | 800 | ➊ |
| Rinçage & Essorage | -- | 800 | ➊,➁ |
| Laine | 40 | 600 | ➊,➁ |
| Vapeur | 40 | 800 | ➊,➁, ⭕ |
| ECO 40-60 | -- | -- | ➊ |
| Quotidien 45' | 20 | 800 | ➊,➁ |
| Rapide 15' | Froid | 800 | ➊ |
Important / remarque
- Le tableau indique quel cycle offre quelles options de réglage.
Prélavage
La fonction de prélavage permet d'effectuer un lavage supplémentaire avant le lavage principal ; elle convient au lavage de la poussière qui s'accumule à la surface des vêtements ; vous devez mettre du détergent dans le bac (I) lorsque vous sélectionnez cette fonction.
Rinçage supplémentaire
Le linge subira un rinçage supplémentaire une fois que vous aurez sélectionné cette fonction.
Option
Appuyez une fois sur la touche pour le programme Prélavage, une seconde fois pour le programme Rinçage supplémentaire, une troisième fois pour les deux programmes, et une quatrième fois pour annuler tout
Départ diff.
Régler la fonction Départ Diff. :
- Sélectionnez un programme;
- Appuyez sur le bouton [Départ Diff.] pour choisir la durée 0-24H;
- Appuyez sur [Start/Pause (Démarrage/Mise en pause)] pour démarrer l'opération de retardement
Choisir le programme
Réglage du temps
Démarrage
Annuler la fonction [Départ Diff.]:
Appuyez sur le bouton [Départ Diff.] jusqu'à ce que l'écran affiche 0H. Il faut appuyer sur ce bouton avant de démarrer le programme. Si le programme a déjà commencé, il faut éteindre le programme pour en réinitialiser un nouveau.
Mise en GARDE
- Si l'alimentation électrique est interrompue pendant que l'appareil fonctionne, une mémoire spéciale enregistre le programme sélectionné et, lorsque l'alimentation est rétablie, le programme se poursuit.
Température
Appuyez sur le bouton pour régler la température (froid, 20°C, 40°C, 60°C, 90°C). Lorsque l'indicateur ne s'allume pas, il correspond à Froid.
Essorage
Appuyez sur le bouton pour modifier la vitesse.
1300:0-600-800-1000-1300
Lorsque l'indicateur ne s'allume pas, il correspond à RPM 0.
Sécurité enfant
Pour éviter que les enfants n'utilisent l'appareil à mauvais escient.
Choisir le programme
Démarrer
Appuyer sur [Spin (Essorage)] et [Delay (Retard)] pendant 3 secondes jusqu'à ce que l'avertisseur sonore retentisse.
Mise en GARDE
- Pendant que la fonction « Sécurité enfants » est activée, l'avertisseur sonore émet un signal sonore lorsque vous appuyez sur les boutons.
- Appuyez sur les deux boutons pendant 3 secondes pour désactiver la fonction.
- La fonction « Sécurité enfants » verrouille tous les boutons à l'exception du bouton d'alimentation.
- Coupez l'alimentation, la protection de l'enfant est désactivée.
Désactiver l'avertisseur sonore / muet
Choisir le programme
Appuyer sur le bouton [Spin (Essorage)] pendant 3 secondes, l'avertisseur sonore est coupé.
Pour activer la fonction Avertisseur sonore, appuyez à nouveau sur le bouton pendant 3 secondes. Le réglage sera conservé jusqu'à la prochaine réinitialisation.
Mise en GARDE
- Après la mise en sourdine de la fonction Avertisseur sonore, les sons ne seront plus activés.
Mon cycle
Pour mémoriser le programme fréquemment utilisé.
Après avoir choisi le programme et réglé les options, appuyez sur « Température » 3 secondes avant le début du lavage. Le programme par défaut est Coton.
Mise en GARDE
- Ne grimpez pas et ne vous asseyez pas sur le couvercle supérieur de l'appareil.
- Ne vous appuyez pas contre la porte de la machine.
- Si le couvercle de la machine peut être ouvert pendant l'extraction d'eau, attendez au moins 15 secondes après l'arrêt complet de la cuve d'extraction d'eau.
- Attention à ne pas vous brûler lors de la vidange d'eau de lavage très chaude.
- Ne fermez pas la porte avec une force excessive. Si la porte s'avère difficile à fermer, vérifiez que le tambour ne soit pas trop chargé et que le linge soit bien réparti.
Entretien et nettoyage
Maintenez l'appareil propre afin d'éviter de dégrader ses performances et de préserver sa durée de vie.
Avertissement
- Avant de commencer l'entretien, débranchez l'appareil et fermez le robinet.
Nettoyage de l'armoire
Un bon entretien du lave-linge peut prolonger sa durée de vie. La surface peut être nettoyée avec des détergents neutres dilués non abrasifs si nécessaire. S'il y a un débordement d'eau, utilisez un chiffon humide pour l'essuyer immédiatement. Les objets pointus ne sont pas autorisés.
- L'acide formique et ses solvants dilués ou équivalents sont interdits, tels que l'alcool, les solvants ou les produits chimiques, etc.
Nettoyage du tambour
La rouille laissée à l'intérieur du tambour par les articles métalliques doit être éliminée immédiatement à l'aide de détergents sans chlore.
N'utilisez jamais de laine d'acier.
Important / remarque
- Ne mettez pas de linge dans le lave-linge pendant le nettoyage du tambour.
Important / remarque
- La diminution du débit d'eau est un signe que le filtre doit être nettoyé.
- Fermez le robinet et retirez le tuyau d'alimentation en eau de celui-ci.
- Nettoyez le filtre avec une brosse.
- Dévissez le tuyau d'alimentation en eau de l'arrière de la machine. Retirez le filtre avec une pince à bec long.
- Utilisez une brosse pour nettoyer le filtre.
- Réinstallez le filtre sur l'entrée d'eau et rebranchez le tuyau d'alimentation en eau.
- Nettoyez le filtre d'entrée tous les 3 mois pour assurer le fonctionnement normal de l'appareil.
Nettoyer le distributeur de détergent
- Appuyez sur la flèche située sur le couvercle de l'adoucisseur à l'intérieur du tiroir distributeur.
- Soulevez le clip, retirez le couvercle de l'adoucisseur et lavez toutes les rainures à l'eau.
- Remettez en place le couvercle de l'adoucisseur et poussez le tiroir en position.
Retirez le tiroir distributeur en appuyant sur le bouton A
Nettoyez le tiroir sous l'eau
Insérez le tiroir distributeur
Important / remarque
- N'utilisez pas d'agents abrasifs ou caustiques pour nettoyer les pièces en plastique.
- Nettoyez le distributeur de détergent tous les 3 mois pour assurer le fonctionnement normal de l'appareil.
Compteur d'utilisation
1 Débranchez l'appareil pendant 10s et le rebranchez. 2 Mettez l'appareil sous tension et, dans les 10 secondes qui suivent, appuyez simultanément et continuellement sur les boutons « Temp. (Température) » et « Function (Fonction) » du panneau de commande pendant environ 5 secondes jusqu'à ce que l'écran de l'appareil affiche des chiffres - la valeur peut indiquer les heures d'utilisation de l'appareil. 3 Répétez l'étape 1 à nouveau et le client peut reprendre son fonctionnement normal.
Avertissement
- Assurez-vous que la machine a terminé le cycle de lavage et qu'elle est vide. Éteignez-la et débranchez-la avant de nettoyer le filtre de la pompe de drainage.
- Faites attention à l'eau chaude. Laissez refroidir l'eau. Risque de brûlure !
- Nettoyez régulièrement le filtre tous les 3 mois pour assurer le fonctionnement normal de l'appareil.
Ouvrez le capuchon inférieur
Ouvrez le filtre en le tournant dans le sens inverse des aiguilles d'une montre.
Enlevez les matières étrangères
Fermez le capuchon inférieur
Étapes importantes LORS du déplacement de l'appareil
- Débranchez l'appareil et fermez le robinet d'entrée d'eau.
- Vérifiez si la porte et le distributeur de détergent sont correctement fermés.
- Retirez le tuyau d'entrée d'eau et le tuyau de sortie des installations de la maison.
- Laissez l'eau s'écouler complètement de l'appareil (voir « Entretien Nettoyage du filtre de la pompe de drainage »).
- Important : Réinstallez les 4 boulons de transport à l'arrière de l'appareil.
- Cet appareil est lourd. Transportez avec précaution. Ne tenez jamais une partie saillante de la machine lorsque vous la soulevez. La porte de la machine ne peut pas être utilisée comme une poignée.
Depannage
Si vous rencontrez un problème avec votre appareil, consultez tout d'abord le tableau suivant pour essayer de résoudre le problème.
| Description | Raison | Solution |
| Le lave-linge ne peut pas démarrer | La porte n'est pas fermée correctement. | Redémarrez la machine après la fermeture de la porteVérifiez si les vêtements sont coincés |
| La porte ne peut pas être ouverte | Le système de protection du lave-linge fonctionne | Débranchez l'alimentation, redémarrez le produit |
| Fuite d'eau | La connexion entre le tuyau d'entrée ou le tuyau de sortie n'est pas étanche | Vérifiez et fixez les tuyaux d'eauNettoyez le tuyau de sortie |
| Résidus de détergent dans la boîte | Le détergent est humidifié ou aggloméré | Nettoyez et essuyez la boîte à détergent |
| Le voyant ou l'écran ne s'allume pas | Problème de déconnexion de la carte PCd'alimentation ou problème de connexion du faisceau | Vérifiez que l'appareil est hors tension et que la fiche d'alimentation est correctement branchée |
| Bruit anormal | | Vérifiez si les boulons de fixation ont été retirésVérifiez que l'appareil est installé sur un sol solide et plat |
Important / remarque
- Après le contrôle, activez l'appareil. Si le problème persiste ou si l'écran affiche à nouveau d'autres codes d'alarme, contactez le service après-vente.
Depannage
En cas de dysfonctionnement de votre appareil, un code d'information peut apparaître sur l'écran. Consultez le tableau ci-dessous pour essayer de résoudre l'erreur :
Modèles à affichage LED :
| Description | Raison | Solution |
| E30 | La porte n'est pas fermée correctement. | Redémarrez après la fermeture de la porte Vérifiez si le linge est coincé |
| E10 | Problème d'injection d'eau lors du lavage | Vérifiez si la pression de l'eau est trop faible Redressez le tuyau d'eauVérifiez si le filtre de la vanne d'entrée est bloqué |
| E21 | Drainage de l'eau pendant les heures supplémentaires | Vérifiez si le tuyau de drainage est bloqué |
| E12 | Trop-plein d'eau | Redémarrez le lave-linge |
| EXX | Autres | Veuillez réessayer d'abord, puis appelez le service d'assistance téléphonique si des problèmes ne sont pas résolus |
Risque de choc électrique
- N'essayez jamais de réparer un appareil défectueux ou présumé défectueux. Vous pourriez mettre votre vie et celle des futurs utilisateurs en danger. Seuls les spécialistes agréés sont autorisés à effectuer ces réparations.
- Une réparation incorrecte annule la garantie et les dommages ultérieurs ne peuvent pas être reconnus !
Si un code d'information demeure affiché sur l'écran, contactez un centre de service local (Veuillez vous référer au chapitre « SAV - GARANTIE »).
SAV - Garantie
Nous déclinons toute responsabilité pour tout dommage ou accident résultant de toute utilisation de cet appareil non conforme aux instructions contenues dans ce manuel.
Durée de disponibilité des pièces détachées de dépannage : 10 ans.
Si vous souhaitez accéder à la liste des pièces détachées et à la documentation technique de votre produit, merci de consulter notre site https://sav-pieces.conforama.fr. Vous pourrez y acheter des pièces détachées afin de réparer ou faire réparer votre produit.
Conformément à l'Article L. 217 du code de la consommation, votre produit bénéficie d'une garantie légale de conformité de 2 ans.
En cas de problème et avant de vous rendre à votre magasin Conforama, merci de contacter notre service après-vente Conforama pour les produits électrodomestiques, à l'adresse suivante :
https://sav-client.conforama.fr/0969320505
Retrouvez également cette notice d'utilisation sur notre site internet : https://www.conforama.fr
Specifications techiniques et energetiques
Flashsez le QR code présent sur l'étiquette énergie pour accéder aux informations principales s'y rapportant.
| Modèle | Site Web | QR Code |
| TL813L24W | https://eprel.ec.europa.eu/qr/1869573 |  |
| Modèle | TL813L24W |
| Alimentation électrique | 220-240V~,50Hz |
| Courant maximal | 10A |
| Puissance nominale | 1900W |
| Plage de pression de l'eau | 0,1MPa~1MPa |
| Capacité de lavage | 8,0kg |
| A*B*C | 400*610*875 |
| D | 1288 |
| Poids net | 56kg |
La directive européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE) exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de valorisation et de recyclage des matériaux qui les composent, et de réduire l'impact sur la santé humaine et sur l'environnement. Le symbole de la poubelle barrée est apposé sur tous les produits pour vous rappeler les obligations de collecte sélective.
SABA
1 Power
Produit est allumé/éteint.
3 Option
80 Boulevard du Mandinet
LOGNES
77432 Marne-la-Vallée Cedex 2
FRANCE
03/05/2024
