Type de produit	Combiné téléphonique DECT GAP
Marque	LOGICOM
Modèle	OL100
Alimentation	Batterie rechargeable Li-Polymère 3,7 V - 240 mAh ; adaptateur secteur 230 V AC / 50 Hz
Autonomie en veille	60 heures
Autonomie en communication	5 heures 30 minutes
Portée extérieure	150 m (champ libre)
Portée intérieure	30 m
Volume sonnerie	5 niveaux réglables (dans l'oreillette)
Volume d'écoute	5 niveaux réglables
Voyants lumineux	2 voyants : charge (rouge) et fonctionnement (rouge/vert)
Boutons	Volume +, Volume -, Touche Répondre/Raccrocher
Température maximale d'utilisation	35 °C
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon légèrement humide ; ne pas utiliser de nettoyants ou aérosols
Sécurité	Alimentation TBTS ; adaptateur conforme EN 60950 ; ne pas utiliser sur schéma IT ; ne pas démonter
Élimination	Ne pas jeter aux ordures ménagères ; déposer en centre de collecte pour DEEE
Accessoires fournis	Adaptateur secteur, batterie rechargeable (installée)

FOIRE AUX QUESTIONS - OL100 LOGICOM

Comment associer le combiné OL100 à une base DECT GAP ?

Assurez-vous que le code PIN de la base est 0000 ou 1234. Mettez la base en mode association, puis maintenez enfoncée la touche Répondre/Raccrocher sur le combiné pendant 5 secondes. Le voyant clignote rouge/vert. Une tonalité de confirmation indique la réussite.

Combien de temps faut-il charger la batterie pour la première fois ?

La première charge doit durer au moins 8 heures sans interruption pour garantir les performances maximales.

Que signifie le voyant rouge fixe sur le combiné ?

Le voyant rouge fixe indique que le combiné n'est pas associé à une base DECT GAP. Suivez la procédure d'association.

Comment régler le volume de la sonnerie ?

Assurez-vous que le combiné est au repos (hors communication). Utilisez les touches latérales Volume + et Volume - pour ajuster sur 5 niveaux.

Pourquoi n'entends-je pas la sonnerie dans l'oreillette ?

Le volume de la sonnerie se règle uniquement dans l'oreillette. Vérifiez que le volume n'est pas au minimum et que le combiné n'est pas hors de portée.

Que faire si le combiné est hors de portée ?

Rapprochez-vous de la base. Un double bip retentit. Si la communication est coupée, le voyant clignote rouge. Une fois la liaison rétablie, un signal de confirmation retentit et le voyant clignote vert lentement.

Comment savoir si la batterie est faible ?

Un long signal sonore retentit dans l'oreillette et le voyant de fonctionnement devient rouge brièvement. Rechargez la batterie dès que possible.

Puis-je utiliser un autre adaptateur secteur que celui fourni ?

Non, utilisez uniquement l'adaptateur fourni (conforme EN 60950) pour éviter tout risque de dommage ou de sécurité.

Comment nettoyer le combiné ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon légèrement humide. Ne versez jamais de liquide et n'utilisez pas de nettoyants ou aérosols.

Que faire si le combiné ne s'associe pas à la base ?

Vérifiez que le code PIN de la base est 0000 ou 1234. Réinitialisez la procédure d'association depuis le début. Si l'échec persiste, consultez le manuel de votre base DECT GAP.

MODE D'EMPLOI OL100 LOGICOM

74, rue de la Belle Etoile

Z.I. Paris Nord II

B.P. 58338

95941 ROISSY CDG

France

Déclarons que le produit OL 100 est en conformité avec les exigences essentielles applicables et en particulier celles de la directive 1999/5/CE suivantes :

Article 3.1a (protection de la santé et de la sécurité de l'utilisateur) :

- EN 60950-1 (10/2001)

Article 3.1b (exigences de protection en ce qui concerne la compatibilité électromagnétique) :

- EN 301489-6 V1.2.1 (08/2002),

- EN 301489-1 V1.4.1 (08/2002)

Article 3.2 - (bonne utilisation du spectre radioélectrique de façon à éviter les interférences dommageables) :

- EN 301406 V1.5.1 (2003)

Le produit ayant une puissance moyenne inférieure à 20 mW, le test pour le SAR n'est pas nécessaire pour les produits ayant une puissance inférieure ou égale à 20 mW.

Cet appareil est destiné à la France.

Cette conformité s'entend pour autant que le produit pour lequel elle est donnée est installé et utilisé suivant les instructions fournies dans le manuel d'utilisation.

Toute modification non autorisée du produit annule cette déclaration de conformité.

Roissy, le 15 novembre 2005

Bernard BESSIS

Président Directeur Général

2

1-3 Conditions de sécurité

• L'appareil n'est pas connectable à un schéma d'alimentation IT.
• L'appareil est alimenté par un adaptateur secteur AC/DC, conforme à la norme EN 60950, branché sur une prise 230 V AC 50 Hz.
• L'adaptateur servant de dispositif de sectionnement, le socle de prise de courant doit être installé à proximité de l'appareil et doit être aisément accessible.
• L'entrée d'alimentation répond au niveau de sécurité TBTS.
• La sécurité électrique correspond aux vérifications EN 60950 (2000).
• La température maximale d'utilisation est de 35° C.
• Cet appareil utilise des bandes de fréquences radio dont l'utilisation est harmonisée dans l'ensemble de la communauté européenne.
• Le marquage des équipements terminaux attestés conformes se situe sous l'appareil.

SOMMAIRE

1- Présentation de l'appareil page 3
2- Installation et fonctionnement page 8
3- Champ d'application de la garantie page 15
4- Procédure pour contacter le S.A.V. page 16

1 - PRESENTATION DE L'APPAREIL

1-1 Caractéristiques techniques page 3
1-2 Précautions d'emploi page 4
1-3 Conditions de sécurité page 6
1-4 Schémas et fonctions page 7

1-1 Caractéristiques techniques

• Fonctionne avec n'importe qu'elle base DECT compatible GAP (1 seule).
  • 3 touches (Vol +, Vol -, Touche Répondre/Raccrocher).
• Volume de la Sonnerie réglable (audible dans l'oreillette uniquement).
  • Volume d'écoute réglable.
  • 2 voyants lumineux.
• Portée extérieure 150 m (champs libre) et portée intérieure 30 m.
• Autonomie de 5 heures 30 en communication ou 60 heures en veille.

3

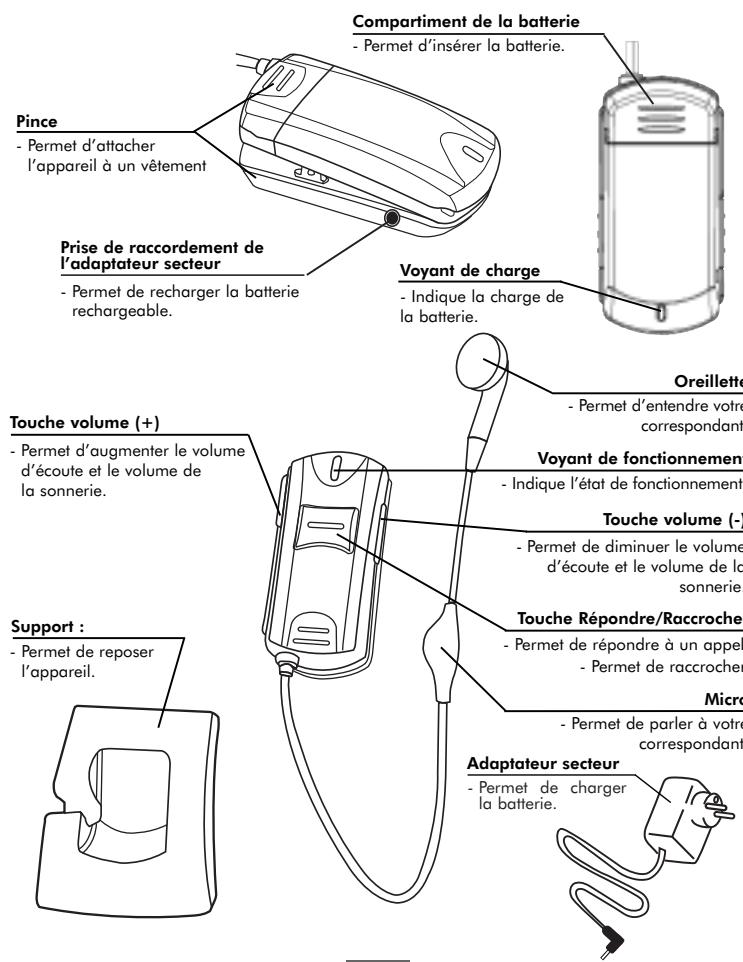

1-4 Schémas et fonctions

7

• Indicateur sonore de batterie faible.
• Indicateur sonore de hors portée.

1-2 Précautions d'emploi

• Lire attentivement les instructions données.
• Utiliser uniquement l'adaptateur secteur fourni.
• Ne pas installer l'appareil dans un endroit sensible à la poussière ou susceptible de subir des perturbations dues à des vibrations ou à des chocs.
• Ne pas mettre votre appareil à côté d'une source magnétique (télévision, enceintes, etc...) sous risque de perturbations.
• Ne jamais verser de liquide sur l'appareil sous risque de court circuit.
• Ne jamais démonter l'appareil.
• Débrancher immédiatement un appareil endommagé et le faire réparer dans un service après-vente agréé.
• Ne rien mettre sur le cordon électrique, éviter que des personnes puissent marcher dessus.
• Eviter de brancher trop d'appareils sur la même source de courant.
• Ne jamais installer durant un orage.
• Débrancher l'appareil avant de le nettoyer, ne pas utiliser de nettoyants ou d'aérosols, utiliser un chiffon légèrement humide.
• Cet appareil n'est pas étanche.

4

2 - INSTALLATION ET FONCTIONNEMENT

2-1 Installation de la batterie page 9
2-2 Charger la batterie page 10
2-3 Indicateur sonore de batterie faible page 10
2-4 Association de l'appareil avec une base GAP page 11
2-5 Recevoir un appel et raccrocher page 12
2-6 Réglage du volume d'écoute page 13
2-7 Réglage du volume de la sonnerie page 13
2-8 Sonnerie externe et interne page 13
2-9 Hors portée page 14
2-10 Récapitulatif des voyants lumineux page 14

Conserver précieusement ce manuel d'utilisation pour toute référence future.

IMPORTANT :

1) N'utiliser que le type de batterie fournie.
2) Ne pas jeter la batterie au feu ou dans une poubelle. Renseignez-vous auprès de votre revendeur pour connaître les dispositions spéciales pour leur recyclage.
3) Ne pas ouvrir la batterie, l'électrolyte qu'elle contient est corrosif, et pourrait causer des brûlures aux mains, à la peau et aux yeux et serait toxique si on l'avalait.

Votre produit est conçu et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés et réutilisés.

Ce symbole signifie que les équipements électriques et électroniques en fin de vie doivent être éliminés séparément des ordures ménagères.

Nous vous prions donc de confier cet équipement à votre centre local de collecte/recyclage.

dans l'Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques usagés.

5

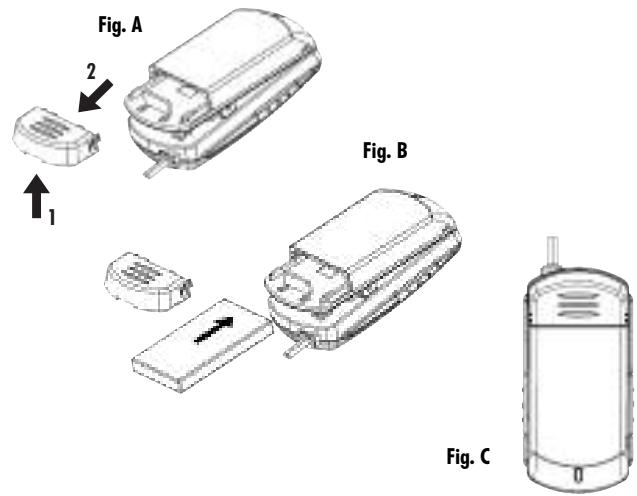

2-1 Installation de la batterie

1) Ouvrir le compartiment de la batterie (Fig. A).
- Faire légèrement levier dans l'encoche (flèche 1, Fig. A) puis pousser le compartiment vers l'extérieur (flèche 2, Fig. A).
2) Insérer la batterie rechargeable (LI POLY 3,7 V - 240 mAh) dans le compartiment (Fig. B).
- Les contacts de la batterie doivent être dirigés vers le fond de l'appareil, pour cela respecter le sens de la flèche ▶ indiquée sur la batterie (elle doit être visible avant d'insérer la batterie pour mettre celle-ci du bon côté).
3) Fermer le compartiment de la batterie (Fig. C).

2-2 Charger la batterie

Avant toute utilisation, il faut impérativement charger la batterie (pour la première fois) durant un minimum de 8 heures.

1) Connecter l'adaptateur secteur à la prise de courant 220 V AC, 50 Hz.
2) Connecter la fiche de l'adaptateur secteur dans la prise située sur le coté gauche de l'appareil. Le voyant rouge de charge sous l'appareil s'allume.
3) Laisser la batterie se charger sans interruption pendant au moins 8 heures.

REMARQUE :

Le voyant lumineux de charge s'éteint lorsque la batterie est chargée.

ATTENTION :

Si vous ne laissez pas votre appareil se charger durant 8 heures pour la première fois, il ne fonctionnera pas au maximum de ses capacités.

La garantie ne prendra pas effet pour les problèmes de dysfonctionnement dus à une charge incomplète lors de la première utilisation.

2-3 Indicateur sonore de batterie faible

Lorsque la batterie est faible, un long signal sonore reten-tit dans l'oreillette de l'appareil (le voyant de fonctionnement passe au rouge pendant ce bref instant), recharger la batterie de l'appareil.

10

2-9 Hors portée

Lorsque l'appareil est hors de portée de la base, un double bip retentit dans l'oreillette, vous devez impérativement vous rapprocher de la base sinon la communication sera coupée. Si la communication est coupée, le voyant de fonctionnement clignotera rouge puis restera dans cet état tant que vous demeurez hors de portée de la base (impossible de recevoir un appel).

Lorsque la liaison avec la base est rétablie, un signal de confirmation sera émis dans l'oreillette et le voyant de fonctionnement clignotera vert lentement.

2-10 Récapitulatif des voyants lumineux

Voyants lumineux	Etat du voyant	Signification
Voyant de charge (rouge) si adaptateur secteur connecté	Eteint	La batterie est chargée.
	Allumé	La batterie est en charge.
Voyant de fonctionnement (rouge et vert)	Allumé rouge	L'appareil n'est pas associé à une base DECT GAP.
	Clignote rouge	L'appareil est hors de portée de la base DECT GAP ou celle-ci est débranchée de la base.
	Clignote alternativement rouge puis vert	L'appareil est en mode d'association.
	Clignote vert pendant la sonnerie	Réception d'un appel.
	Clignote vert rapidement	L'appareil est en ligne.
	Eteint en permanence	La batterie est complètement déchargée ou n'est pas installée.

2-4 Association de l'appareil avec une base GAP

ATTENTION :

Vous pouvez associer l'OL 100 uniquement sur une seule base compatible GAP dont le code PIN est 0000 ou 1234. Par conséquent, vérifier ces conditions avant de commencer la procédure d'association, sinon l'OL 100 ne fonctionnera pas.

1. Sur votre base DECT GAP :

ATTENTION :

Le code PIN de cette base doit être 0000 ou 1234, si ce n'est pas le cas, vous devez impérativement consulter le manuel d'utilisation de votre base pour y remédier.

- Mettre votre base en mode d'association (enregistrement d'un combiné supplémentaire), consulter le manuel d'utilisation de votre base DECT GAP pour effectuer cette manipulation.

2. Sur l'OL 100 :

• La base est en mode d'association (enregistrement d'un combiné supplémentaire).
• Maintenir enfoncée la touche « Répondre/Raccrocher » pendant 5 secondes.

Le voyant de fonctionnement clignote rouge et vert alternativement pendant que l'appareil recherche la base.

- Lorsque l'appareil trouve la base, vous entendrez une tonalité de confirmation dans l'oreillette, et le voyant de fonction-

11

La garantie fournisseur LOGICOM est valable pour un usage normal de l'appareil tel qu'il est défini dans le cadre de la notice d'utilisation.

Sont exclues de cette garantie, les détériorations dues à une cause étrangère à l'appareil. En particulier, la garantie ne s'applique pas si l'appareil a été endommagé à la suite d'un choc ou d'une chute, d'une fausse manoeuvre, d'un branchement non conforme aux instructions mentionnées dans la notice ou aux prescriptions de France Telecom, de l'effet de foudre, de surtension secteur, d'une protection insuffisante contre la chaleur, l'humidité ou le gel. La garantie s'étend uniquement à la France Métropolitaine.

En tout état de cause, la garantie légale pour vices cachés s'appliquera conformément aux articles 1641 et suivants du Code Civil.

LOGICOM S.A.

ZI PARIS NORD 2

74, rue de la Belle Etoile

B.P. 58338

95941 ROISSY CDG

nement clignotera vert lentement.

- Si l'association échoue, le voyant de fonctionnement s'allume rouge, assurez-vous que le code PIN de la base soit 0000 ou 1234 puis réitérer toutes les manipulations précédentes.

REMARQUE :

Un OL 100 vendu en pack (avec un téléphone DECT GAP) est normalement déjà associé à sa base par défaut.

2-5 Recevoir un appel et raccrocher

• À la réception d'un appel, une sonnerie est diffusée dans l'oreillette et le voyant de fonctionnement clignote vert pendant la sonnerie.
• Appuyer sur la touche « Répondre/Raccrocher » pour répondre à l'appel.
• Parler dans le microphone et écouter votre correspondant dans l'oreillette.
• À la fin de la communication, appuyer sur la touche « Appel » pour raccrocher.

ATTENTION :

Ne pas oublier de raccrocher, sinon votre ligne restera occupée en permanence.

12

4 - PROCÉDURE POUR CONTACTER LE SAV

REMARQUE :

Avant de rendre l'appareil au magasin, il est impératif de nous contacter afin d'être sûr que vous ayez une panne.

• Munissez-vous de votre appareil, branché (sauf si l'appareil est endommagé).
• Vous disposez de deux lignes clients : 01 48 63 67 94 ou 01 48 63 67 95.
• Un serveur téléphonique vous donnera une solution à chacun de vos problèmes.

En cas de problème, vous devez contacter en premier lieu votre fournisseur.

Cet appareil est destiné à la France.

EN CAS DE PROBLEME ET POUR TOUT RENSEIGNEMENT

MERCI DE CONTACTER NOTRE SERVICE APRÈS-VENTE

Tél. : [phone]

Tél. : [phone]

2-6 Réglage du volume d'écoute

Vous pouvez ajuster le volume d'écoute sur 5 niveaux dans l'oreillette uniquement en communication.

- Vous êtes en communication,

• Utiliser les touches latérales gauche et droite de l'appareil pour respectivement augmenter ou diminuer le volume d'écoute.
• Un signal sonore est émis dans l'oreillette lorsque vous atteignez le volume le plus élevé ou le plus bas.

2-7 Réglage du volume de la sonnerie

Le volume de la sonnerie peut être réglée sur 5 niveaux uniquement lorsque l'appareil est au repos.

• L'appareil est au repos (hors communication)
- Utiliser les touches latérales gauche et droite de l'appareil pour respectivement augmenter ou diminuer le volume de la sonnerie.
- Un signal sonore est émis dans l'oreillette lorsque vous atteignez le volume le plus élevé ou le plus bas.

2-8 Sonnerie externe et interne

Cet appareil possède 2 sonneries différentes.

Une sonnerie pour les appels externes (proviennent de l'extérieur) et une autre sonnerie pour les appels internes (proviennent d'un combiné enregistré sur la même base) afin de différencier l'origine d'un appel.

13
