Type de produit	Téléphone sans fil DECT
Marque	LOGICOM
Modèle	OL 100
Alimentation	Adaptateur secteur 230 V AC 50 Hz, batterie rechargeable Li-Poly 3,7 V 240 mAh
Autonomie en communication	5 h 30
Autonomie en veille	60 h
Portée extérieure	150 m (champ libre)
Portée intérieure	30 m
Compatibilité	Base DECT GAP (code PIN 0000 ou 1234)
Touches	Volume +, Volume -, Répondre/Raccrocher
Voyants lumineux	Voyant de charge (rouge), voyant de fonctionnement (rouge/vert)
Volume de la sonnerie	Réglable sur 5 niveaux
Volume d'écoute	Réglable sur 5 niveaux en communication
Sonnerie externe/interne	Deux sonneries distinctes
Indicateur de batterie faible	Signal sonore long dans l'oreillette
Indicateur de hors portée	Double bip dans l'oreillette, voyant clignote rouge
Sécurité électrique	Conforme EN 60950, alimentation TBTS
Nettoyage	Chiffon légèrement humide, sans nettoyants ni aérosols
Garantie	Garantie fournisseur pour usage normal, exclut chocs, chutes, surtensions

FOIRE AUX QUESTIONS - OL 100 LOGICOM

Comment installer la batterie dans le combiné OL 100 ?

Ouvrez le compartiment de la batterie en faisant levier dans l'encoche et en poussant vers l'extérieur. Insérez la batterie rechargeable Li-Poly 3,7V 240 mAh en respectant le sens de la flèche. Refermez le compartiment.

Combien de temps faut-il charger la batterie pour la première fois ?

Il est impératif de charger la batterie pendant un minimum de 8 heures sans interruption avant la première utilisation. Le voyant rouge de charge s'éteint lorsque la batterie est pleine.

Comment associer le combiné OL 100 à une base DECT ?

Assurez-vous que le code PIN de la base est 0000 ou 1234. Mettez la base en mode association (consultez son manuel). Sur le combiné, maintenez enfoncée la touche Répondre/Raccrocher pendant 5 secondes. Le voyant clignote rouge/vert. Une tonalité de confirmation indique la réussite.

Comment régler le volume d'écoute pendant un appel ?

En communication, utilisez les touches latérales gauche (augmenter) et droite (diminuer) pour régler le volume d'écoute sur 5 niveaux. Un signal sonore est émis aux niveaux extrêmes.

Comment régler le volume de la sonnerie ?

Lorsque l'appareil est au repos (hors communication), utilisez les touches latérales gauche (augmenter) et droite (diminuer) pour régler le volume de la sonnerie sur 5 niveaux.

Quelle est l'autonomie du combiné OL 100 ?

L'autonomie est de 5 h 30 en communication et de 60 h en veille.

Quelle est la portée du combiné ?

La portée extérieure est de 150 m en champ libre et la portée intérieure d'environ 30 m.

Que faire si le combiné est hors de portée de la base ?

Un double bip retentit dans l'oreillette et le voyant clignote rouge. Rapprochez-vous de la base. Si la communication est coupée, le voyant reste rouge tant que vous êtes hors de portée. Dès que la liaison est rétablie, un signal de confirmation retentit et le voyant clignote vert lentement.

Comment différencier un appel externe d'un appel interne ?

L'appareil émet une sonnerie différente pour les appels externes et internes. Consultez le manuel pour plus de détails.

Que faire en cas de problème avec le combiné ?

Contactez d'abord votre fournisseur. Vous pouvez aussi appeler le service après-vente LOGICOM au 01 48 63 67 94 ou 01 48 63 67 95. Munissez-vous de votre appareil branché (sauf s'il est endommagé).

MODE D'EMPLOI OL 100 LOGICOM

74, rue de la Belle Etoile

Z.I. Paris Nord II

B. P.58338

95941 ROISSY CDG

France

Déclarons que le produit OL 100 est en conformité avec les exigences essentielles applicables et en particulier celles de la directive 1999/5/CE suivantes :

Article 3.1a (protection de la santé et de la sécurité de l'utilisateur) :

• EN 60950-1 (10/2001)

Article 3.1b (exigences de protection en ce qui concerne la compatibilité électromagnétique):

• EN 301489-6 V1.2.1 (08/2002),
• EN 301489-1 V1.4.1 (08/2002)

Article 3.2 - (bonne utilisation du spectre radioélectrique de façon à éviter les interférences dommageables) :

• EN 301406 V1.5.1 (2003)

Le produit ayant une puissance moyenne inférieure à 20 mW, le test pour le SAR n'est pas nécessaire pour les produits ayant une puissance inférieure ou égale à 20 mW.

Cet appareil est destiné à la France.

Cette conformité s'entend pour autant que le produit pour lequel elle est donnée est installé et utilisé suivant les instructions fournies dans le manuel d'utilisation.

Toute modification non autorisée du produit annule cette déclaration de conformité.

Roissy, le 15 novembre 2005

Bernard BESSIS

Président Directeur Général

1-3 Conditions de sécurité

• L'appareil n'est pas connectable à un schéma d'alimentation IT.
• L'appareil est alimenté par un adaptateur secteur AC/DC, conforme à la norme EN 60950, branché sur une prise 230 V AC 50 Hz.
• L'adaptateur servant de dispositif de sectionnement, le socle de prise de courant doit être installé à proximité de l'appareil et doit être aisément accessible.
• L'entrée d'alimentation répond au niveau de sécurité TBTS.
• La sécurité électrique correspond aux vérifications EN 60950 (2000).
• La température maximale d'utilisation est de C.
• Cet appareil utilise des bandes de fréquences radio dont l'utilisation est harmonisée dans l'ensemble de la communauté française.
• Le marquage des équipements terminaux attestés conformes se situe sous l'appareil.

Sommaire

1- Présentation de l'appareil page 3 2- Installation et fonctionnement page 8 3- Champ d'application de la garantie page 15 4- Procédure pour contacter le S. A. V. page 16

1 - Presentation de l'appareil

1-1 Caractéristiques techniques page 3 1-2 Précautions d'emploi page 4 1-3 Conditions de sécurité page 6 1-4 Schémas et fonctions page 7

1-1 Caractéristiques techniques

• Fonctionne avec n'importe quelle base DECT compatible GAP (1 seule).
• 3 touches (Vol +, Vol -, Touche Répondre/Raccrocher).
• Volume de la sonnerie réglable (audible dans l'oreillette uniquement). Volume d'écoute réglable. 2 voyants lumineux.
• Portée extérieure 150 m (champs libre) et portée intere- rieure 30m
• Autonomie de 5 heures 30 en communication ou 60 heures en veille.

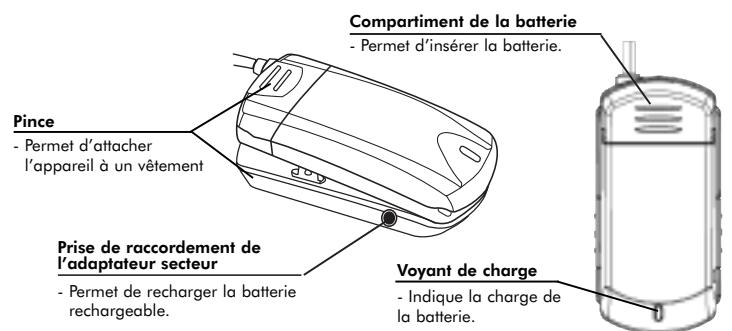

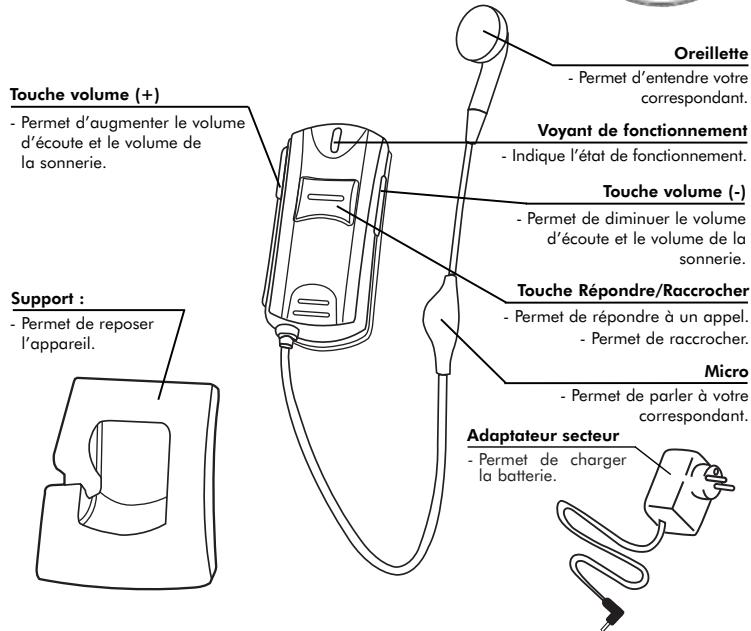

1-4 Schémas et fonctions

• Indicateur sonore de batterie faible.
• Indicateur sonore de hors portée.

1-2 Précautions d'emploi

• Lire attentivement les instructions données. Utiliser uniquement l'adaptateur secteur fourni.
• Ne pas installer l'appareil dans un endroit sensible à la poussière ou susceptible de subir des perturbations dues à des vibrations ou à des chocs.
• Ne pas mettre voir appareil à côté d'une source magnétique (télévision, enceintes, etc...) sous risque de perturbations.
• Ne jamais verser de liquide sur l'appareil sous risque de court-circuit.
• Ne jamais démonter l'appareil.
• Débrancher immédiatement un appareil endommagé et le faire réparer dans un service après-vente agréé.
• Ne rien mettre sur le cordon électrique, éviter que des personnes pushent marchent dessus.
• Eviter de brancher trop d'appareils sur la même source de courant.
• Ne jamais installer pendant un orage.
• Débrancher l'appareil avant de le nettoyer, ne pas utiliser de nettoyants ou d'aérosols, utiliser un chiffon légèrement humide.
• Cet appareil n'est pas étanche.

2 - Installation et fonctionnement

2-1 Installation de la batterie page 9 2-2 Charger la batterie page 10 2-3 Indicateur sonore de batterie faible page 10 2-4 Association de l'appareil avec une base GAP page 11 2-5 Recevoir un appel et raccrocher page 12 2-6 Régler du volume d'écoute page 13 2-7 Régler du volume de la sonnerie page 13 2-8 Sonnerie externe et interne page 13 2-9 Hors portée page 14 2-10 Récapitulatif des voyants lumineux page 14

Conserver précieusement ce manuel d'utilisation pour toute référence future.

Important :

1) N'utiliser que le type de batterie fournie. 2) Ne pas jeter la batterie au feu ou dans une poubelle. Renseignez-vous auprès de votre revendeur pour connaître les dispositions spéciales pour leur recyclage. 3) Ne pas ouvrir la batterie, l'électrolyte qu'elle contient est corrosif, et pourrait causer des brûlures aux mains, à la peau et aux yeux et serait toxique si on l'avait.

Votre produit est conçu et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés et réutilisés.

Ce symbole signifie que les équipements électriques et électroniques en fin de vie doivent être éliminés séparément des ordures ménagères.

Nous vous prions donc de confier cet équipement à votre centre local de collecte/recyclage.

Dans l'Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques usagés.

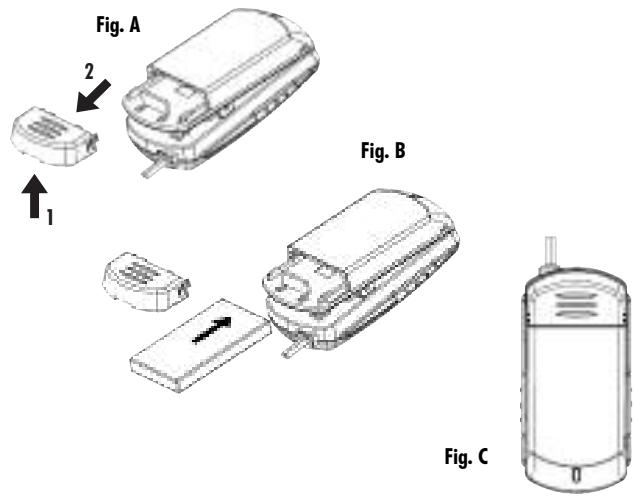

2-1 Installation de la batterie

1) Ouvrir le compartiment de la batterie (Fig. A). - Faire légèrement levier dans l'encoche (flèche 1, Fig. A) puis pousser le compartiment vers l'extérieur (flèche 2, Fig. A). 2) Insérer la batterie rechargeable (LI POLY 3,7 V - 240 mAh) dans le compartiment (Fig. B). - Les contacts de la batterie doivent être dirigés vers le fond de l'appareil, pour cela respecter le sens de la flèche indiquée sur la batterie (elle doit être visible avant d'insérer la batterie pour permettre celle-ci du bon côté). 3) Fermer le compartiment de la batterie (Fig. C).

2-2 Charger la batterie

Avant toute utilisation, il faut impérativement charger la batterie (pour la première fois) durant un minimum de 8 heures.

1) Connecter l'adaptateur secteur à la prise de courant 220 V AC, 50 Hz. 2) Connecter la fiche de l'adaptateur secteur dans la prise située sur le côté gauche de l'appareil. Le voyant rouge de charge sous l'appareil s'allume. 3) Laisser la batterie se charger sans interruption pendant au moins 8 heures.

Remarque :

Le voyant lumineux de charge s'éteint lorsque la batterie est chargée.

Attention :

Si vous ne laissez pas votre appareil se charger pendant 8 heures pour la première fois, il ne fonctionnera pas au maximum de ses capacités.

La garantie ne prendra pas effet pour les problèmes de dysfonctionnement dus à une charge incomplète lors de la première utilisation.

2-3 Indicateur sonore de batterie faible

Lorsque la batterie est faible, un long signal sonore retentit dans l'oreillette de l'appareil (le voyant de fonctionnement passe au rouge pendant ce bref instant), recharger la batterie de l'appareil.

2-9 Hors portée

Lorsque l'appareil est hors de portée de la base, un double bip retentit dans l'oreillette, vous devez impérativement vous rapprocher de la base sinon la communication sera coupée. Si la communication est coupée, le voyant de fonctionnement clignotera rouge puis restera dans cet état tant que vous demeurez hors de portée de la base (impossible de recevoir un appel).

Lorsque la liaison avec la base est rétablie, un signal de confirmation sera émis dans l'oreillette et le voyant de fonctionnement clignotera vert lentement.

2-10 Récapitulatif des voyants lumineux

Voyants lumineux	Etat duvoyant	Signification
Voyant de charge (rouge) si adaplateur secteur connecté	Eteint	La batterie est chargée.
	Allumé	La batterie est en charge.
Voyant de fonctionnement (rouge et vert)	Allumé rouge	L'appareil n'est pas associé à une base DECT GAP.
	Clignote rouge	L'appareil est hors de portée de la base DECT GAP ou celle-ci est débranchée de la base.
	Clignote alternatively rouge puis vert	L'appareil est en mode d'association.
	Clignote vert pendant la sonnerie	Réception d'un appel.
	Clignote vert rapidement	L'appareil est en ligne.
	Eteint en permanence	La batterie est complètement déchargée ou n'est pas installée.

Attention :

Vous pouvez associer l'OL 100 uniquement sur une seule base compatible GAP dont le code PIN est 0000 ou 1234. Par conséquent, vérifiez ces conditions avant de commencer la procédure d'association, sinon l'OL 100 ne fonctionnera pas.

Attention :

Le code PIN de cette base doit être 0000 ou 1234, si ce n'est pas le cas, vous devez impérativement consulter le manuel d'utilisation de votre base pour y remédier.

• Mettre votre base en mode d'association (enregistrement d'un combiné supplémentaire), consulter le manuel d'utilisation de votre base DECT GAP pour effectuer cette manipulation.

2. Sur l'ol 100 :

• La base est en mode d'association (enregistrement d'un combiné supplémentaire).
• Maintenir enfoncée la touche « Répondre/Raccrocher » pendant 5 secondes. Le voyant de fonctionnement clignote rouge et vert alternativement pendant que l'appareil recherche la base.
• Lorsque l'appareil trouve la base, vous entendrez une tonalité de confirmation dans l'oreillette, et le voyant de fonction-

La garantie fournisseur LOGICOM est valable pour un usage normal de l'appareil tel qu'il est défini dans le cadre de la notice d'utilisation.

Sont exclues de cette garantie, les déteriorations dues à une cause étrangère à l'appareil. En particulier, la garantie ne s'applique pas si l'appareil a été endommagé à la suite d'un choc ou d'une chute, d'une fausse manoeuvre, d'un branchement non conforme aux instructions mentionnées dans la notice ou aux prescriptions de France Télécom, de l'effet de foudre, de surtension secteur, d'une protection insuffisante contre la chaleur, l'humidité ou le gel. La garantie s'étend uniquement à la France Métropolitaine.

En tout état de cause, la garantie légale pour vices cachés s'appliquera conformément aux articles 1641 et suivants du Code civil.

LOGICOM S. A.

ZI PARIS NORD 2

1. rue de la Belle Etoile

B. P.58338

95941 ROISSY CDG

clignotera vert lentement.

• Si l'association échoue, le voyant de fonctionnement s'allume rouge, assurez-vous que le code PIN de la base soit 0000 ou 1234 puis réitérez toutes les manipulations précédentes.

Remarque :

Un OL 100 vendu en pack (avec un téléphone DECT GAP) est normalement déjà associé à sa base par défaut.

2-5 Recevoir un appel et raccrocher

• À la réception d'un appel, une sonnerie est diffusée dans l'oreillette et le voyant de fonctionnement clignote vert pendant la sonnerie.
• Appuyer sur la touche « Répondre/Raccrocher » pour répondre à l'appel.
• Parler dans le microphone et écouter votre correspondant dans l'oreillette.
• À la fin de la communication, appuyer sur la touche « Appel » pour raccrocher.

Attention :

Ne pas oublier de raccrocher, sinon votre ligne restera occupée en permanence.

Remarque :

Avant de rendre l'appareil au magasin, il est impératif de nous contacter afin d'être sûr que vous ayez une panne.

• Munissez-vous de votre appareil, branché (sauf si l'appareil est endommagé).
• Vous disposez de deux lignes clientes : 01 48 63 67 94 ou 01 48 63 67 95.
• Un serveur téléphonique vous donnera une solution à chacun de vos problèmes.

En cas de problème, vous devez contacter en premier lieu votre fournisseur.

Cet appareil est destiné à la France.

En cas de probleme et pour tout renseignement MERCI de contacter notre service apres-vente

Tél.: [phone]

Tél.: [phone]

2-6 Réglage du volume d'écoute

Vous souplez ajuster le volume d'écoute sur 5 niveaux dans l'oreillette uniquement en communication.

- Vous êtes en communication,

• Utiliser les touches latérales gauche et droite de l'appareil pour respectivement augmenter ou diminuer le volume d'écoute.
• Un signal sonore est émis dans l'oreillette lorsque vous atteignez le volume le plus élevé ou le plus bas.

2-7 Réglage du volume de la sonnerie

Le volume de la sonnerie peut être réglé sur 5 niveaux uniquement lorsque l'appareil est au repos.

• L'appareil est au repos (hors communication)
• Utiliser les touches latérales gauche et droite de l'appareil pour respectivement augmenter ou diminuer le volume de la sonnerie.
• Un signal sonore est émis dans l'oreillette lorsque vous atteignez le volume le plus élevé ou le plus bas.

2-8 Sonnerie externe et interne

Une sonnerie pour les appels externes (proviennent de l'extérieur) et une autre sonnerie pour les appels internes (proviennent d'un combiné enregistré sur la même base) afin de différencier l'origine d'un appel.

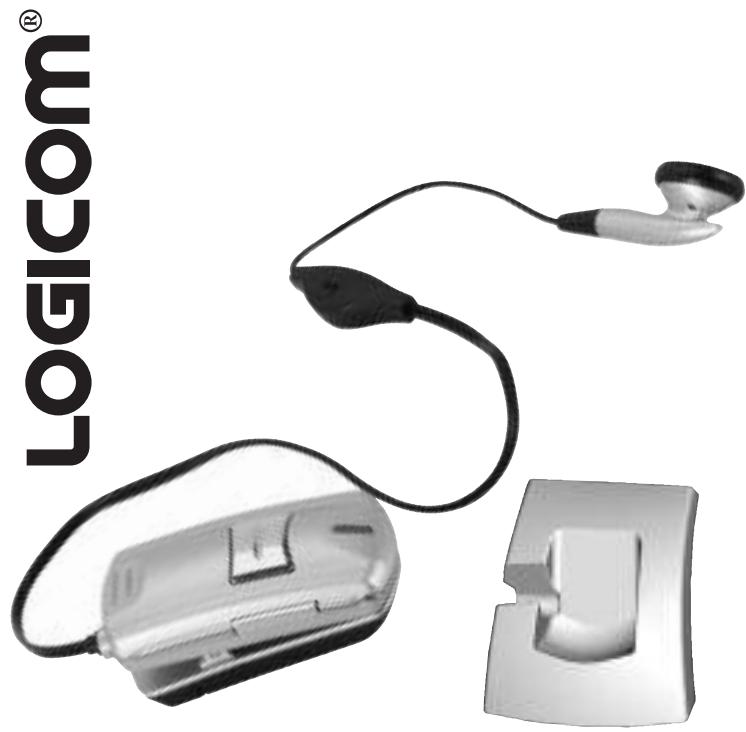

OL 100

Manuel d'utilisation

Photo non contractuelle
