Type de produit	Ventilateur récupérateur de chaleur (VRC)
Marque	Broan
Modèle	V150H75NS
Dimensions (L x l x h)	59,4 x 47,6 x 53,3 cm (23,75 x 18,75 x 21 po)
Poids (assemblé)	15,9 kg (35 lb)
Poids (expédition)	19 kg (42 lb)
Alimentation électrique	120 V, 60 Hz, 2,4 A, 163 W
Plage de débit d'air	35 à 150 pi³/min (17 à 71 L/s) à 0,2 po d'eau
Efficacité de récupération sensible	77 % à 0°C, 63 % à -25°C (à 64 pi³/min)
Technologie	Virtuo Air Technology™ avec auto-équilibrage
Moteur	PMSM et ECM, très faible consommation
Type d'installation	Murale avec supports ou suspension par chaînes
Configuration des bouches	Latérales (modèle NS) ou dessus (modèle NT)
Diamètre des bouches	5 po (12,7 cm)
Filtre standard	MERV 8 lavable (inclus)
Filtres optionnels	MERV 13 (réf. V24285), HEPA (réf. V25000)
Noyau d'échange	Polystyrène expansé, monobloc, certifié UL 94 HF-1
Dégivrage	Par pression négative, automatique selon température extérieure
Commandes compatibles	Automatique (VTDEHUMW), tactile (VTTOUCHW), auxiliaires
Normes de sécurité	UL 1812, CSA C22.2 No. 113, Prop 65

FOIRE AUX QUESTIONS - V150H75NS BROAN

Comment installer le Broan V150H75NS ?

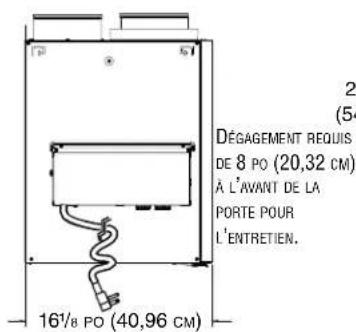

L'appareil peut être installé sur un mur à l'aide des supports inclus ou suspendu par les chaînes fournies. Assurez-vous de respecter un dégagement de 8 po (20,3 cm) à l'avant pour l'entretien. Les bouches latérales (modèle NS) ou supérieures (modèle NT) doivent être raccordées aux conduits de 5 po.

Quel est le débit d'air maximal ?

Le débit maximal est de 150 pi³/min (71 L/s) à 0,2 po d'eau. Vous pouvez régler le débit de 35 à 150 pi³/min via l'écran ACL intégré. Virtuo maintient automatiquement le débit souhaité.

Comment régler le débit d'air ?

Utilisez l'écran ACL intégré pour sélectionner le débit souhaité entre 35 et 150 pi³/min. La technologie Virtuo ajuste automatiquement les moteurs pour maintenir ce débit, même en cas de changement de pression.

Comment entretenir l'appareil ?

Le filtre MERV 8 standard est lavable à l'eau tiède savonneuse tous les 3 mois. Vous pouvez le remplacer par un filtre MERV 13 (réf. V24285) ou HEPA (réf. V25000). Vérifiez également les bouches et le drainage.

Que faire en cas de dysfonctionnement ?

L'appareil intègre un système de diagnostic. Consultez l'affichage LCD pour les codes d'erreur. Vérifiez l'alimentation (120 V), les filtres obstrués et les bouches. Si le problème persiste, contactez un professionnel.

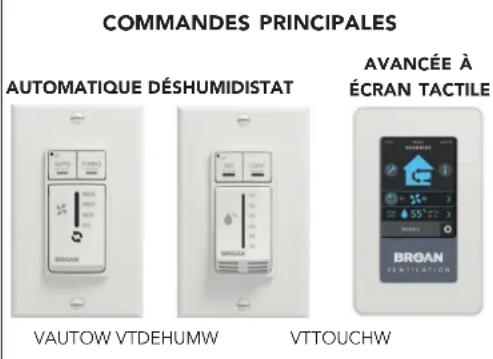

Quelles commandes murales sont compatibles ?

Les commandes automatique VTDEHUMW et tactile VTTOUCHW sont compatibles. Elles permettent de contrôler le débit, l'humidité et les modes. Des commandes auxiliaires (Boost, etc.) sont également disponibles.

L'appareil consomme-t-il beaucoup d'énergie ?

Non, grâce aux moteurs PMSM et ECM, la consommation maximale est de 163 W, ce qui est très faible pour un VRC. Il est conçu pour être écoénergétique.

Comment fonctionne le dégivrage ?

Le dégivrage par pression négative s'active automatiquement lorsque la température extérieure descend en dessous de -5°C (23°F). Le ventilateur d'alimentation s'arrête tandis que l'évacuation continue, puis le cycle reprend.

Quels filtres optionnels puis-je utiliser ?

Vous pouvez utiliser le filtre MERV 13 (réf. V24285) pour une meilleure filtration ou le filtre à membrane HEPA (réf. V25000) pour une filtration maximale. Ces filtres n'affectent pas les performances de débit.

Quelles sont les dimensions exactes de l'unité ?

Les dimensions hors tout sont de 59,4 cm de largeur, 47,6 cm de profondeur et 53,3 cm de hauteur (23,75 x 18,75 x 21 po). Le poids assemblé est de 15,9 kg et à l'expédition de 19 kg.

MODE D'EMPLOI V150H75NS BROAN

Ventilateur récupérateur de chaleur - 150 pi³/min

Voici l'échangeur d'air résidentiel le plus évolué de l'industrie. Il a été créé pour offrir une plateforme universelle spécifiquement conçue et améliorée pour rendre la vie des contracteurs plus facile et plus rentable tout en offrant une qualité d'air supérieure constante.

• Grâce à Virtuo Air Technology™, la calibration et l'autobalancement du débit d'air sont atteints rapidement et maintenus pour la durée de vie du produit.
• Sélectionner le pi ³ /min souhaité (de 35 à 150 pi ³ /min, 17 à 71 L/s) à l'aide de l'écran ACL intégré éprouvé. Le débit d'air est ajusté automatiquement
• Appareil électronique de mesure du débit d'air intégré avec affichage LCD en temps réel
• Dispositif de diagnostic intégré
• Toutes les unités ont des moteurs PMSM (moteur synchrone à aimant permanent) et ECM (moteur à commutation électronique), offrant une très faible consommation électrique.
• Installation avec chaînes (incluses) OU • Installation murale avec supports (inclus)

• installation avec 2 supports

• installation avec 4 supports

Bouches sur le dessus : V150H75NT

Bouches latérales: V150H75NS

35 à 150 pi³/min (17 à 71 L/s) @ 0,2 po d'eau

35 à 140 pi³/min (17 à 66 L/s) @ 0,4 po d'eau

PIÈCES/MOTEUR

NOYAU VRC

Description de l'unité

• Efficacité de récupération sensible de 77 % à 0°C et de 63 % à -25°C (64 pi³/min / 30 L/s) • Dimension des bouches : 5 po
• Dégivrage par pression négative (dégivrage par évacuation)
• Porte et boîtier en acier galvanisé résistant à la corrosion
• Coque isolée, moulée, monobloc, aucune fuite d'air (polystyrène expansé ; certifié UL 94 HF-1)
• Virtuo dispositif d'auto-balancement et de débit d'air constant (en attente de brevet)
• Volets motorisés (aucun volet anti-retour additionnel requis)
• Système de drainage intégré; le raccordement du boyau s'effectue en quelques secondes (boyau inclus) • Cordon d'alimentation de 6 pi
• Caractéristiques électriques: 120 volts, 60 Hz, 2,4 A, 163 W

Se référer à la fiche technique des Commandes murales pour obtenir plus d'informations.

COMMANDES AUXILIAIRES

VBATHW VBATHBTW VBATHDW

• Polypropylène de type courants croisés, résistant aux chocs
• Dimensions: 12 po x 12 po x 9 po (30,5 cm x 30,5 cm x 23 cm)

• Filtre standard lavable de grade MERV 8 (inclus)
• Filtre optionnel de grade MERV 13 pièce n° V24285 ^1
• Filtre optionnel à membrane HEPA, pièce n° V25000

- Compatible avec les terminaisons Tandem (pièce n° VTYIK1 et V14695) (Le débit en pi³/min doit rencontrer les exigences de l'application)

Les performances du débit d'air en relation avec le filtre optionnel MERV 13 ne sont pas homologuées par HVI. Cependant, à partir de tests effectués par le fabricant, ces performances ne sont pas affectées par l'utilisation de ce filtre.

TOUTES LES SPÉCIFICATIONS SONT SUJETTES AUX CHANGEMENTS SANS PRÉAVIS.

Poids à l'expédition : approx. 42 lb (19 kg)

VK0126F

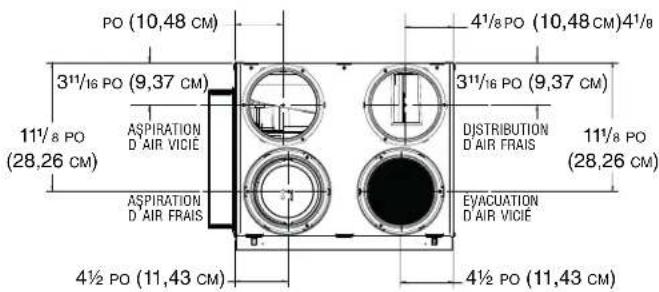

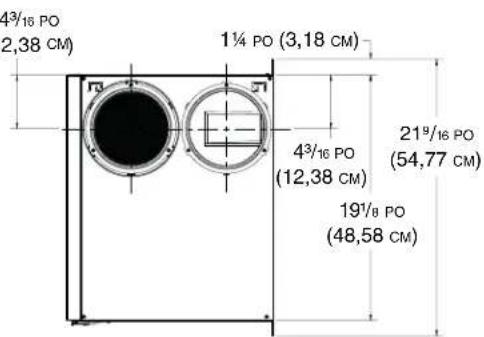

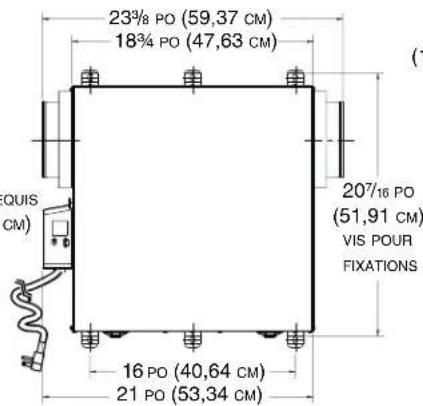

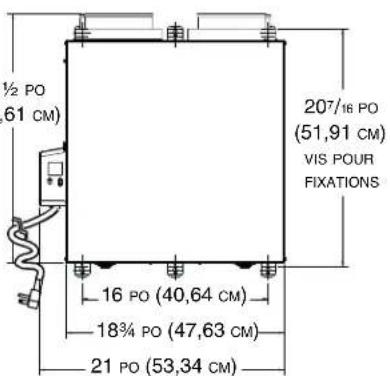

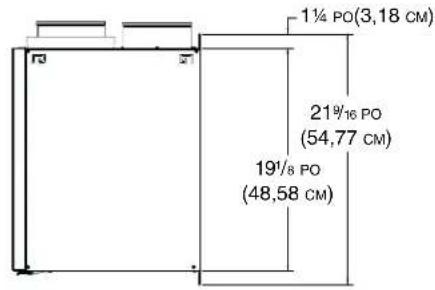

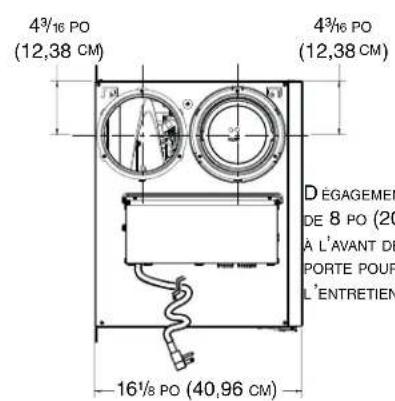

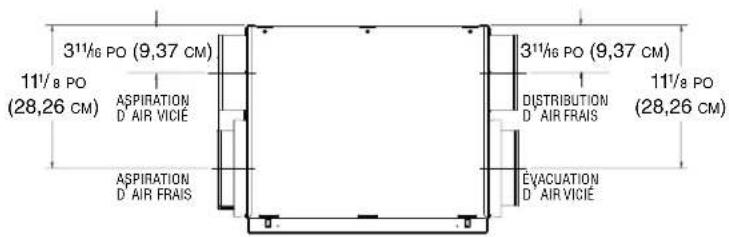

Dimensions d'une unité avec bouches de 5 PO (bouches latérales)

Poids total assemblé: approx 35 lb (15,9 kg) (noyau inclus)

Poids à l'expédition: approx 42 lb (19 kg)

VK0125F

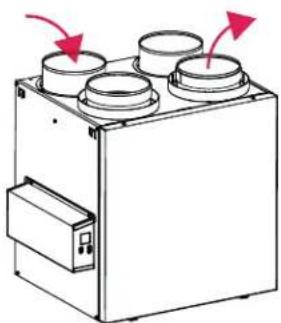

Dégivrage par pression négative (dégivrage par évacuation)

Le dégivrage s'active à une température de -5°C (23°F) ou inférieure, tel que spécifié dans le tableau.

Au cours de la séquence de dégivrage, le ventilateur à l'alimentation s'arrête et le ventilateur à l'évacuation continue de fonctionner. L'appareil retourne ensuite en mode de fonctionnement normal et le cycle continue.

DISCRÉTION(Réglage en usine)	TEMPERATURE EXTÉRIEURE*
	-5°C À -15°C23°F À 5°F		-15°C À -27°C5°F À -17°F		-27°C ET MOINS-17°F ET MOINS
PI3/MIN	ÉCHANGE D'AIREN MINUTES	DÉGIVRAGEEN MINUTES	ÉCHANGE D'AIREN MINUTES	DÉGIVRAGEEN MINUTES	ÉCHANGE D'AIREN MINUTES	DÉGIVRAGEEN MINUTES
0 à 59	35	10	24	9	16	10
60 à 90	50	10	32	9	20	10
91 et plus	24	10	18	9	13	10
*La température extérieure est lue par un thermistor situé à l'intérieur de l'appareil,près de la bouche d'aspiration d'air frais.

PLUS	TEMPÉRATURE EXTÉRIEURE*
	-5°C À -15°C23°F À 5°F		-15°C À -27°C5°F À -17°F		-27°C ET MOINS-17°F ET MOINS
PI3/MIN	ÉCHANGE D'AIREN MINUTES	DÉGIVRAGEEN MINUTES	ÉCHANGE D'AIREN MINUTES	DÉGIVRAGEEN MINUTES	ÉCHANGE D'AIREN MINUTES	DÉGIVRAGEEN MINUTES
0 à 59	27	10	21	10	14	10
60 à 90	38	10	27	10	17	10
91 et plus	20	10	16	10	11	10
*La température extérieure est lue par un thermistor situé à l'intérieur de l'appareil,près de la bouche d'aspiration d'air frais.

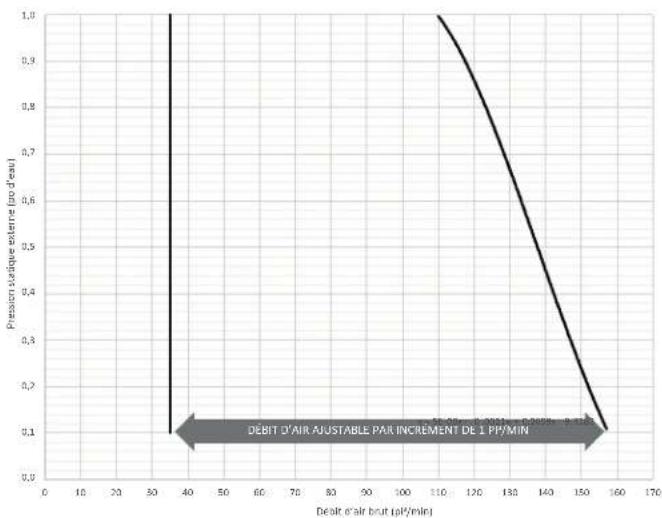

Courbes de ventilation avec VIRTUO

Grâce à la technologie Virtuo, plus besoin d'équilibrer l'appareil manuellement. Les deux moteurs PMSM sont contrôlés par une intelligence artificielle effectuant 120 lectures par minute, puis traitant cette information pour maintenir le débit d'air demandé.

Pour une installation typique, Virtuo fera en sorte que la ventilation soit équilibrée à chaque vitesse sélectionnée peu importe les conditions climatiques, le type de connexion, la fournaise/l'appareil de traitement de l'air à vitesse variable, l'effet de convection, l'obstruction du filtre et ainsi de suite. Cela fera en sorte que les installateurs et les utilisateurs auront l'esprit tranquille sachant que l'appareil demeurera toujours équilibré et qu'il conservera son efficacité de récupération de chaleur/énergie maximale.

PRESSION STATIQUE (Pa)	PRESSION STATIQUE (kg D'EAU)	DEBIT NET DE L'AIR FRAIS (L/s)	DEBIT NET DE L'AIR FRAIS (H/MIN)	DEBIT BRUT DE L'AIR FRAIS (L/s)	DEBIT BRUT DE L'AIR FRAIS (H/MIN)	DEBIT BRUT DE L'AIR VICF (L/s)	DEBIT BRUT DE L'AIR VICF (H/MIN)
25 0,1	73 155 74 157	74	157
50 0,2	1 150 72 153	72	153
75 0,3	8 144 69 146	69	146
100	0,4 66	140 67 142 67	142
125	0,5 64	136 65 138 65	138
150	0,6 62	131 63 133 63	133
175	0,7 60	127 61 129 61	129
200	0,8 57	121 58 123 58	123
225	0,9 54	114 55 117 55	117
250	1,0 51	108 52 110 52	110

Rendement énergétique

TEMP. D'AIRFRAIS		DéBIT NET DEL'AIR		PUISSANCECONSOM-MÉEWATTS	EFFICACITÉ DERÉCUPÉRATIONSENSIBLE	EFFICACITÉ DERÉCUPÉRATIONSENSIBLEAJUSTÉE	EFFICACITÉSENSIBLEAPPARENTE*
°C °F	L/S		PI3/MIN
CHAUFFAGE
0 32	17 36	18 82	% 85	% 88 %
0 32	22 47	22 79	% 82	% 85 %
0 32	30 64	28 77	% 80	% 82 %
0 32	61 129	100	66 %	71 % 72 %
-25	13 30	64 43	63 %	64 % 80 %

*Données non homologuées par HVI.

NORMES Et exigences

• Conforme à la norme UL 1812 (sécurité)
• Conforme à la norme CSA C22.2 No. 113 (sécurité)
• Peut être installé selon les exigences CSA F326

• Performance testée selon les normes CSA C439 - Conforme à Prop 65
