OVP813 - Système de traitement d'images IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de traitement d'images
Marque	IFM
Modèle	OVP813
Dimensions (L x l x H)	115 x 98,7 x 58 mm
Alimentation	24 V DC (PELV), max 35 V DC en fonctionnement, classe de protection III
Consommation	Non spécifiée, mais protection contre surchauffe intégrée
Ports capteurs	6 ports (port 0 à 5) pour têtes de perception
Interfaces	2x Ethernet RJ45, USB 2.0 (mini-USB), USB 3.0 (type A), CAN
Fonctions principales	Traitement d'images depuis têtes de perception, calcul de valeurs de sortie, communication avec système supérieur
Logiciel de paramétrage	ifmVisionAssistant (téléchargement gratuit)
Mise à jour firmware	Via ifmVisionAssistant, export/import de configuration requis
LED d'indication	Alimentation, état, Ethernet, état capteur
Montage	Via 4 trous taraudés M5, couple de serrage max 5,5 Nm, dissipation thermique nécessaire
Entretien et nettoyage	Sans entretien ; nettoyer avec produits sans solvants ni silicone
Réparabilité	Réparation uniquement par le fabricant
Conditions d'utilisation	Intérieur, humidité ≤90% sans condensation, degré de salissure 2, environnement industriel
Cybersécurité	Protéger l'accès au réseau (pas de sécurité CEI 62443 intégrée)
Homologations	Déclaration UE, normes testées (documentation.ifm.com)

FOIRE AUX QUESTIONS - OVP813 IFM

Comment monter l'appareil OVP813 ?

Fixer l'appareil via les 4 trous taraudés M5 sur une surface métallique conductrice de chaleur. Respecter un couple de serrage maximal de 5,5 Nm. Assurer une bonne dissipation thermique avec une surface de refroidissement ≥10x10 cm et une résistance thermique <2,5 K/W.

Quelle est l'alimentation électrique requise ?

L'appareil nécessite une alimentation 24 V DC (PELV) selon CEI 61010-1, classe de protection III. La tension ne doit pas dépasser 35 V DC en fonctionnement normal et 60 V DC en cas de défaut. Utiliser un circuit à énergie limitée.

Comment paramétrer l'appareil ?

Utiliser le logiciel ifmVisionAssistant disponible sur le site IFM. Vous pouvez également utiliser des exemples de code depuis le portail développeur www.ifm3d.com.

Comment mettre à jour le firmware ?

Téléchargez le firmware et ifmVisionAssistant depuis documentation.ifm.com. Avant la mise à jour, exportez la configuration de l'appareil. Connectez l'appareil au logiciel, appliquez la mise à jour, puis importez la configuration sauvegardée.

Que faire en cas de surchauffe ?

L'appareil dispose d'une protection contre la surchauffe. En cas d'activation, le traitement des données est mis en pause. Vérifiez la température ambiante et le contact thermique. La protection se désactive automatiquement quand la température interne baisse.

Comment nettoyer l'appareil ?

L'appareil est sans entretien. Pour le nettoyage, utilisez uniquement des produits sans solvants ni silicone pour éviter tout dommage.

L'appareil peut-il être réparé ?

La réparation doit être effectuée exclusivement par le fabricant IFM. Toute intervention non autorisée annule la garantie.

Quels sont les indicateurs LED ?

Quatre LED : alimentation (verte allumée = sous tension), état (verte = normal, rouge = erreur), Ethernet (clignotante = transmission), capteur (verte = capteur opérationnel, clignotante = erreur capteur).

Quelles sont les conditions environnementales d'utilisation ?

Utilisation à l'intérieur, humidité relative ≤90% sans condensation, degré de salissure 2, environnement industriel (CEM). En milieu domestique, des perturbations radio peuvent survenir et nécessiter un blindage.

Combien de capteurs peut-on connecter ?

L'appareil dispose de 6 ports (port 0 à 5) pour connecter des têtes de perception. Chaque tête doit être reliée à un seul système de traitement d'images pour éviter les surcharges.

MODE D'EMPLOI OVP813 IFM

Notice d'utilisation

Système de traitement d'images

OVP8xx

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3 1.2 Avertissements 3 1.3 Symboles de sécurité sur l'appareil.... 3 1.4 Notes légales 3 1.5 Information Open Source 4

2 Consignes de sécurité.... 5

2.1 Cybersécurité 5

3 Usage prévu 6

3.1 Applications 6

4 Montage 7

4.1 Système de coordonnées 8

5 Raccordement électrique 10

5.1 Schéma de branchement 11

6 Éléments de service et d'indication 12

6.1 Signalisation 12

7 Paramétrage... 13

8 Fonctionnement 14

8.1 Mise à jour du firmware... 14

9 Maintenance, réparation et élimination 15

10 Homologations/normes 16

Glossaire...17

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation. ifm.com.

1.1 Symboles utilisés

Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

Avertissement

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

Attention

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

Information importante

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

1.3 Symboles de sécurité sur l'appareil

L'alimentation électrique doit être conforme à CEI 61010-1, chap. 9.4 - circuits limités en énergie.

Appareil de la classe de protection III. Fonctionnement uniquement avec des circuits électriques TBTP.

1.4 Notes légales

© Tous droits réservés par ifm electronic gmbh. Cette notice ne peut être reproduite ou exploitée, même par extraits, sans l'accord d'ifm electronic gmbh.

Tous les noms de produits, les images, sociétés ou autres marques sont la propriété de leurs titulaires.

1.5 Information open source

Pour plus d'informations sur l'Information Open Source, voir documentation. ifm. com.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

Information importante

Environnement réseau non protégé :

L'appareil ne comporte pas de mesures de sécurité informatique selon CEI 62443.

▷ Un accès non autorisé en lecture et écriture est possible. Une manipulation non autorisée sur le fonctionnement de l'appareil est possible. ▶ Vérifier et restreindre les possibilités d'accès à l'appareil.

3 Usage prévu

L'appareil est un système de traitement d'images qui traite les données provenant de têtes de perception connectées. Après le traitement des données, les valeurs de sortie sont calculées et envoyées au système supérieur.

L'appareil est nécessaire pour le fonctionnement des têtes de perception connectées.

3.1 Applications

La sécurité de l'appareil est conçue conformément à la norme EN CEI 61010-2-201 pour une utilisation dans les conditions environnementales suivantes :

• Utilisation à l'intérieur
• Humidité relative de l'air jusqu'à 90 % au maximum, sans condensation
• Degré de salissure 2

Compatibilité électromagnétique (CEM) :

L'appareil est conçu pour une utilisation dans des environnements industriels.

Dans les environnements domestiques, ce produit peut provoquer des problèmes de radiodiffusion.

En cas de besoin, prendre des mesures de blindage CEM.

L'indice de protection IP n'a pas été évalué par UL® Underwriters Laboratories®.

4 Montage

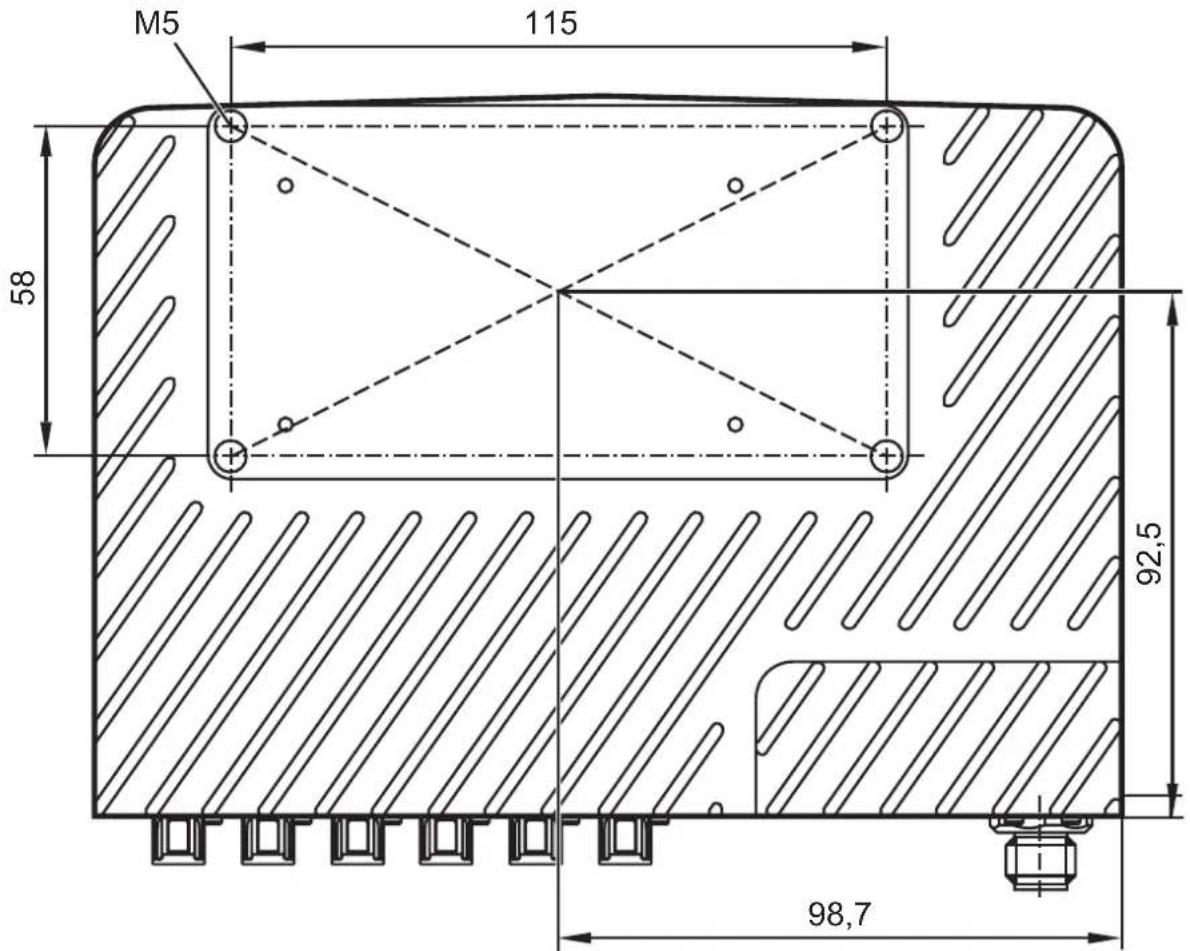

Fig. 1: Face arrière de l'appareil avec les trous taraudés M5

Monter l'appareil :

▶ Fixer l'appareil à l'aide des 4 trous taraudés M5 sur des pièces métalliques conduisant la chaleur ou sur des fixations.

Pour les trous taraudés, respecter un couple de serrage maximal de 5,5 Nm.

- Concevoir un dispositif de fixation capable de dissiper la perte en puissance thermique.

▷ Le dispositif de fixation doit répondre aux caractéristiques suivantes :

• connexion thermique avec une résistance thermique < 2,5 K/W,
• surface de refroidissement de > 10x10 cm,
• matériau bon conducteur de chaleur, par exemple l'aluminium.

Veiller à ce qu'il y ait suffisamment de convection sur l'appareil et le dispositif de fixation.

Toute entrave dans l'environnement de l'appareil et une grande densité d'objets peuvent avoir des effets négatifs sur la convection.

Raccorder le boîtier de l'appareil au potentiel électrique de la terre. Éviter les lieux de montage fortement souillés.

4.1 Système de coordonnées

L'origine du système de coordonnées se trouve au centre des trous taraudés M5 (1).

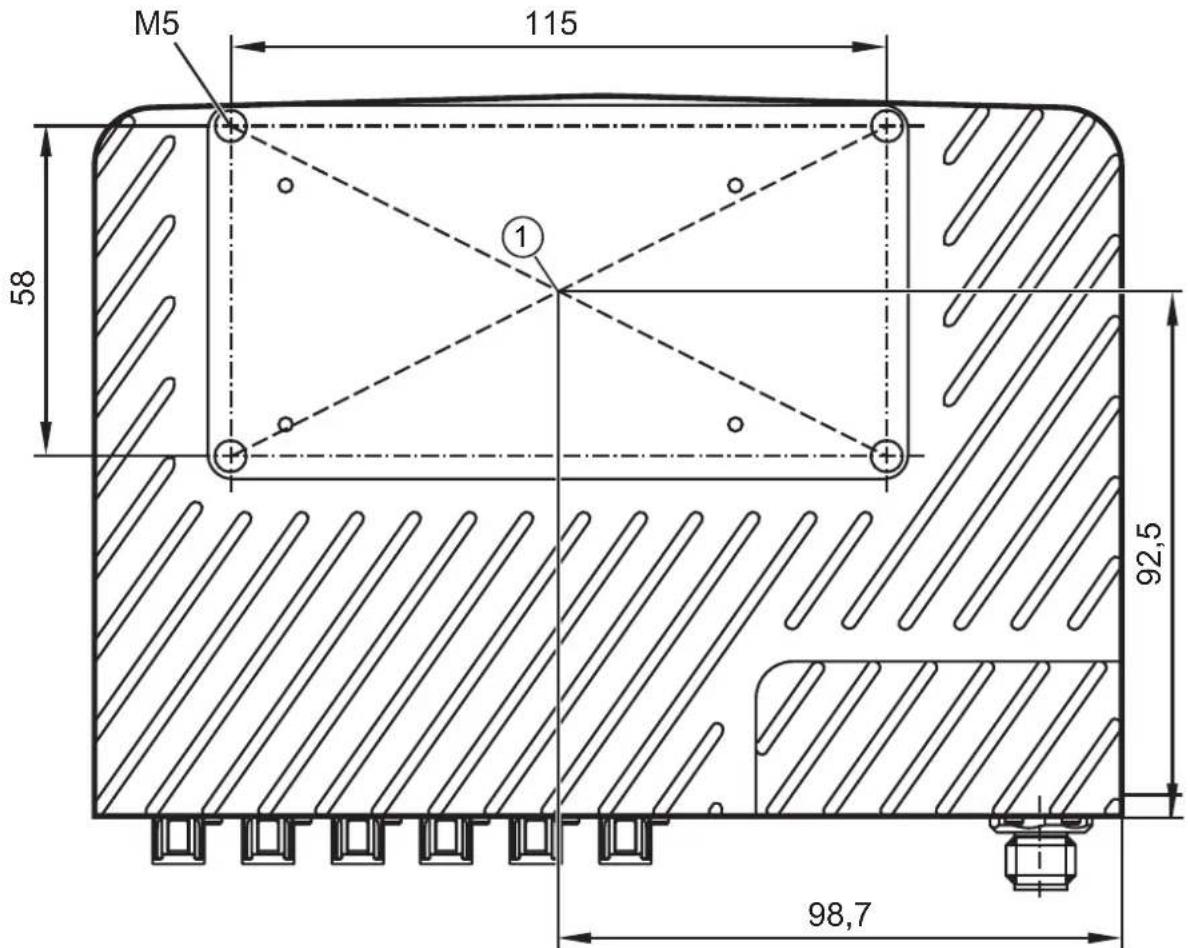

Fig. 2: Arrière de l'appareil Origine du système de coordonnées La figure suivante indique l'orientation des axes X, Y et Z.

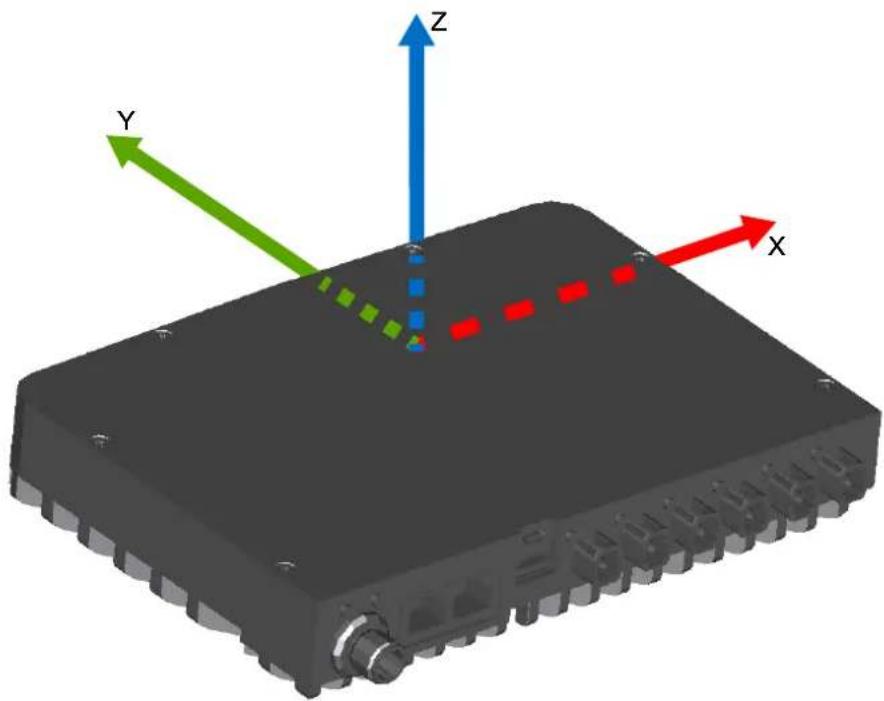

Fig. 3: Orientation des axes X, Y et Z

Information importante

L'appareil doit être raccordé par un électricien qualifié.

Appareil de la classe de protection III (CP III) (CEI 61010-2-201 chap. 6.5.2.101.4).

L'alimentation électrique doit

• se faire uniquement par des circuits PELV (CEI 61010-2-201 chap. 3.111),
• ne pas dépasser 35 V DC en cas de fonctionnement,
• ne pas dépasser 60 V DC en cas de défaut unique et
• ne pas dépasser la tension d'alimentation de l'appareil (voir fiche technique).

Utiliser des circuits à énergie limitée pour l'alimentation électrique (CEI 61010-1 chap. 9.4). L'énergie du circuit électrique peut être limitée par un dispositif de limitation des surtensions lorsque la tension d'alimentation est de 24 V. Le dispositif de limitation des surtensions doit désactiver un courant de 8,3 A en un maximum de 120 s. Ce faisant, tenir compte de la caractéristique de déclenchement spécifique. Dispositifs de limitation des surtensions possibles :

• fusible ou
• dispositif électromécanique non réglable et ne se réenclenchant pas automatiquement.

Séparer le circuit électrique des autres circuits électriques non limités en énergie au moins par une isolation de base. L'isolation des circuits externes doit être conforme à CEI 61010-2-201, fig. 102.

Avant le raccordement électrique, mettre l'installation hors tension. Pour des longueurs de câble > 30 m, utiliser une protection supplémentaire contre les pics de tension selon CEI 61000-4-5. ▶ Utiliser une longueur de câble maximale de 20 m pour les lignes coaxiales vers les ports des capteurs.

Les lignes coaxiales plus longues provoquent un amortissement trop élevé du signal.

Information importante

Appareils endommagés par une surcharge

Une tête de perception a deux connecteurs. Si les deux ports sont connectés en même temps à différents systèmes de traitement d'images, une surcharge se produit. En conséquence, les appareils sont endommagés. ▶ Relier une tête de perception à un système de traitement d'images uniquement.

Information importante

Une mise hors tension et sous tension rapides peuvent endommager l'appareil.

Après la mise hors tension, laisser l'appareil éteint pendant au moins 5 s avant la mise sous tension.

Dans le champ d'application culus :

Température haute minimum du câble qui doit être raccordé au capteur : 70 °C.

Lors de la connexion, veiller à :

▶ Utiliser des protections contre la traction pour les câbles raccordés à l'appareil. ▶ Couvrir avec des bouchons (E73004) les prises non utilisées. Couple de serrage 0,6 à 0,8 Nm.

5.1 Schéma de branchement

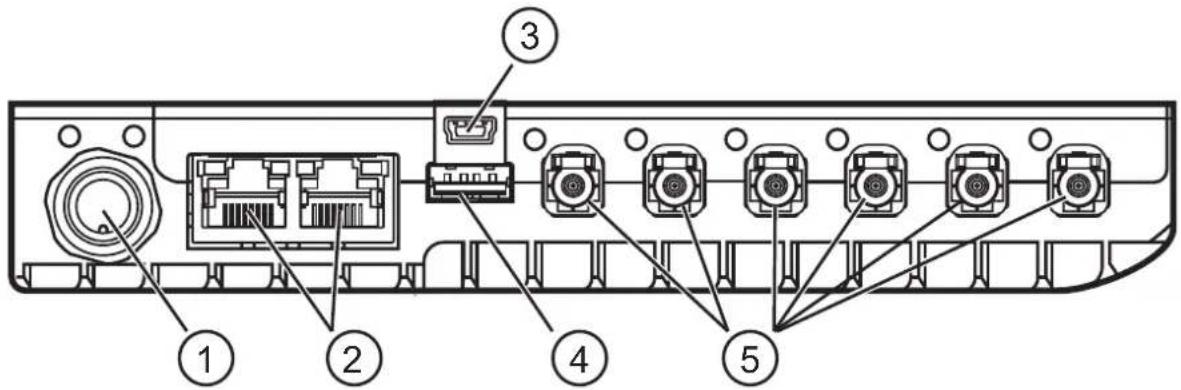

Fig. 4: Schéma de branchement

1 Alimentation en tension / CAN 2 2x Ethernet RJ45

5 Capteur port 0 à port 5 (de gauche à droite)

Alimentation en tension / CAN, connecteur M12, codage A, 5 pôles
	1 : Blindage2 : 24 V3 : GND4 : CAN +5 : CAN -

USB 2.0, interface mini USB
4532	1 : VBUS2 : D -3 : D +4 : ID5 : GND

USB 3.0, interface USB de type A
		1 : VBUS2 : D -3 : D +4 : GND5 : SSRX-6 : SSRX+7 : GND_DRAIN8 : SSTX-9 : SSTX+

6 Éléments de service et d'indication

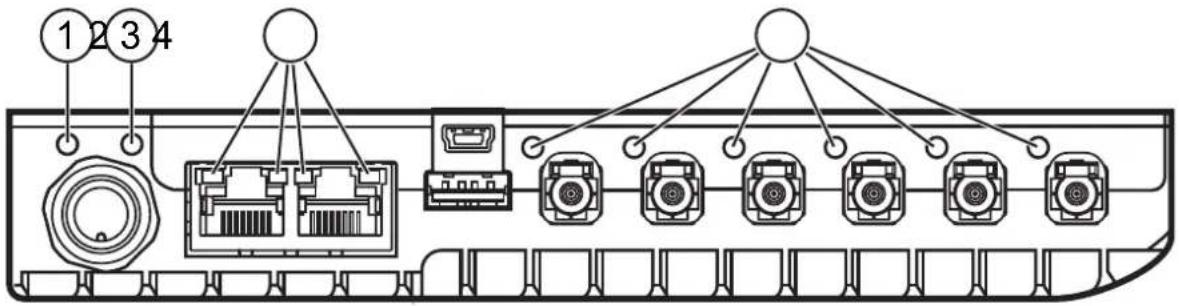

Fig. 5: Éléments d'indication

1 LED d'alimentation 2 LED d'état 3 LED Ethernet 4 LED d'état capteur

6.1 Signalisation

LED d'alimentation

LED d'alimentation verte Description
Activé Appareil activé
Désactivé Appareil désactivé

LED d'état

LED d’état verte LED d’état rouge Description
Activé Désactivé Fonctionnement normal	logiciel en	cours de mise à jour
Désactivé Activé Erreur générale
Désactivé Clignote Le fonctionnement avec capteur signale		une erreur

LED Ethernet

LED Ethernet orange / verte Description
Clignote	Les données sont transmises

LED du capteur

LED d’état capteur verte	Description
Activé Capteur opérationnel
Désactivé Capteur non opérationnel
Clignote	Le capteur est en état d’erreur

7 Paramétrage

Il y a deux possibilités de paramétrer l'appareil :

- Logiciel ifmVisionAssistant, disponible au téléchargement : www.ifm.com/fr

- Exemples de code, disponibles au téléchargement sur le portail des développeurs : www.ifm3d.com

8 Fonctionnement

Avant la mise en service, l'appareil doit être paramétré :

Paramétrer l'appareil avec le logiciel ifmVisionAssistant. ▷ Le logiciel est disponible au téléchargement : www.ifm.com

30 secondes après la mise sous tension, l'appareil paramétré est en service. Les éléments de service et d'indication indiquent l'état de l'appareil et des capteurs connectés. (→ Éléments de service et d'indication ☐ 12)

Pour protéger le matériel, l'appareil est équipé d'une protection contre la surchauffe. Lorsque la protection contre la surchauffe est active, la saisie et le traitement des données sont mis en pause.

La protection contre la surchauffe est active en cas de

▶ température ambiante élevée ou ▶ contact thermique insuffisant. La protection contre la surchauffe sera désactivée dès que la température interne aura baissé.

8.1 Mise à jour du firmware

Le firmware est mis à jour avec le logiciel ifmVisionAssistant.

Télécharger le firmware et le logiciel ifmVisionAssistant via la zone de téléchargement de l'appareil : documentation.ifm.com

Avant la mise à jour du firmware, exporter la configuration de l'appareil. La configuration sauvegardée est perdue par la mise à jour du firmware. ▶ Connecter l'appareil avec le logiciel ifmVisionAssistant. ▶ Mettre à jour le firmware de l'appareil. ▶ Importer la configuration de l'appareil.

Entretien

En cas d'utilisation correcte, l'appareil est sans entretien.

Les produits de nettoyage contenant des solvants ou du silicone peuvent endommager l'appareil.

N'utiliser que des produits de nettoyage sans solvants ni silicone.

Réparation

L'appareil ne doit être réparé que par le fabricant.

Élimination

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

10 Homologations/normes

Pour les homologations et les normes, les informations suivantes sont disponibles :

• Normes d'essai et réglementations : documentation.ifm.com
• Déclaration de conformité UE et homologations : documentation. ifm. com
• Notes relatives aux homologations : notice d'emballage de l'appareil

Convection

La convection décrit le mouvement de l'air autour de l'appareil. Un mouvement de l'air suffisant est nécessaire pour que l'appareil ne surchauffe pas.
