| Type de produit | Système de traitement d'images |
| Marque | IFM |
| Modèle | OVP800 |
| Usage prévu | Traitement des données provenant de têtes de perception connectées ; calcul et envoi des valeurs de sortie au système supérieur |
| Alimentation électrique | 24 V DC via circuit PELV ; tension de fonctionnement max. 35 V DC ; tension en cas de défaut unique max. 60 V DC ; circuit à énergie limitée selon CEI 61010-1 chap. 9.4 |
| Consommation électrique | Variable en fonction des capteurs connectés |
| Interfaces | 2x Ethernet RJ45, 1x Mini USB 2.0, 1x USB, 1x CAN (M12 5 pôles) |
| Nombre de ports capteur | 6 ports (port 0 à port 5) pour têtes de perception |
| Classe de protection | III (CP III) selon CEI 61010-2-201 |
| Indice de protection | Non évalué par UL |
| Conditions d'utilisation | Intérieur ; altitude jusqu'à 4000 m ; humidité relative max. 90 % sans condensation ; degré de salissure 2 ; environnement industriel (CEM) |
| Montage | Fixation par 4 trous taraudés M5 ; surface de refroidissement ≥ 10x10 cm ; résistance thermique du dispositif de fixation < 2,5 K/W ; matériau conducteur de chaleur (ex. aluminium) ; couple de serrage max. 5,5 Nm |
| Dissipation thermique | Nécessite une bonne convection ; protection contre la surchauffe intégrée (pause du traitement en cas de température excessive) |
| Cybersécurité | Aucune mesure de sécurité informatique selon CEI 62443 ; accès non autorisé possible ; restreindre l'accès au réseau |
| Entretien | Sans entretien en utilisation correcte ; nettoyage uniquement avec des produits sans solvants ni silicone |
| Réparabilité | Réparation uniquement par le fabricant |
| Homologations | Conforme CEI 61010-2-201 ; cULus (avec conditions) ; déclaration de conformité UE disponible |
| Logiciel de paramétrage | ifmVisionAssistant (téléchargeable sur www.ifm.com) ; exemples de code sur www.ifm3d.com |
| Mise à jour firmware | Via ifmVisionAssistant ; exporter la configuration avant mise à jour (perdue lors de la mise à jour) |
| Longueur max. câble capteur | 20 m pour lignes coaxiales vers les capteurs |
| Température câble (cULus) | Température haute minimum du câble raccordé : 70 °C |
FOIRE AUX QUESTIONS - OVP800 IFM
Questions des utilisateurs sur OVP800 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système de traitement d'images au format PDF gratuitement ! Retrouvez votre notice OVP800 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OVP800 de la marque IFM.
MODE D'EMPLOI OVP800 IFM
Notice d'utilisation
Système de traitement d'images
OVP8xx
Contenu
1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements 3
1.3 Symboles de sécurité sur I'appareil 3
1.4 Notes legales 3
1.5 Information Open Source 4
2 Consignes de sécurité. 5
2.1 Cybersecurite 5
3 Usage prévu 6
3.1 Applications 6
4 Montage 7
4.1 Système de coordonnées 8
5 Raccordement electrique 10
5.1 Schema de branchement 11
6 Éléments de service et d'indication 12
6.1 Signalisation 12
7 Paramétrage. 13
8 Fonctionnement 14
8.1 Mise à jour du firmware 14
9 Maintenance, réparation et élimination 15
10 Homologations/normes 16
Glossaire. 17
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.
1.1 Symboles utilisés
Condition préalable
Action a effectuer
Réaction, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
Reforence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations
Information
Remarque supplémentaire
1.2 Avertissements
Les averissements mettent en garde contre d'eventuels dommages corporels et matériels. Cela permet une utilisation sure du produit. Les averissements sont gradués comme suit :
AVERTISSEMENT
Avertissement de dommages corporels graves
Des blessures mortelles ou graves sont possibles si I'advertisement n'est pas respecté.
ATTENTION
Avertissement de dommages corporels légers à modérés
Des blessures legères à modérées sont possibles si l'advertissement n'est pas respecté.
INFORMATION IMPORTANTE
Avertissement sur les dommages matériels
Des dommages matériels sont possibles si I'advertisement n'est pas respecté.
1.3 Symboles de sécurité sur l'appareil
L'alimentation électrique doit être conforme à CEI 61010-1, chap. 9.4 - circuits limités en énergie.
Apparéil de la classe de protection III. Fonctionnement uniquement avec des circuits électriques TBTP.
1.4 Notes legales
© Tous droits réservés par ifm electronic gmbh. Cette notice ne peut être reproduite ou exploitation, même par extraits, sans l'accord d'ifm electronic gmbh.
Tous les noms de produits, les images, sociétés ou autres marques sont la propriété de leurs titulaires.
1.5 Information Open Source
Pour plus d'informations sur l'Information Open Source, voir documentation.ifm.com.
2 Consignes de sécurité
L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
-
L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contirer toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
-
Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu). - Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
- Assurer une protection efficace des apparéils et des câbles contre l'endommagement.
2.1 Cybersécurité
INFORMATION IMPORTANTE
Environnement reseau non protégé : l'appareil ne compte pas de mesures de sécurité informatique selon CEI 62443.
Un accès non autorisé en lecture et écriture est possible.
Une manipulation non autorisée sur le fonctionnement de l'appareil est possible.
Vérifier et restreindre les possibilités d'accès à l'appareil.
3 Usage prévu
L'appareil est un système de traitement d'images quiTRAITE les données provenant de têtes de perception connectées. ÀpRES le traitement des données, les valeurs de sortie sont calculées et envoyées au système supérieur.
L'appareil est nécessaire pour le fonctionnement des têtes de perception connectées.
3.1 Applications
La sécurité de l'appareil est concise conformément à la norme EN CEI 61010-2-201 pour une utilisation dans les conditions environnementales suivantes :
- Utilisation à l'intérieur
- Altitudes jusqu'à 4000 m
- Humidité relative de l'air jusqu'à 90 % au maximum, sans condensation
- Degré de salissure 2
Compatibilité electromagnetique (CEM) :
L'appareil est concu pour une utilisation dans des environnementes industriels.
Dans les environnements domestiques, ce produit peut provoquer des problèmes de radiodiffusion.
En cas de besoin, prendre des mesures de blindage CEM.
L'indice de protection IP n'a pas ete evalue par UL@ Underwriters Laboratories.
4 Montage

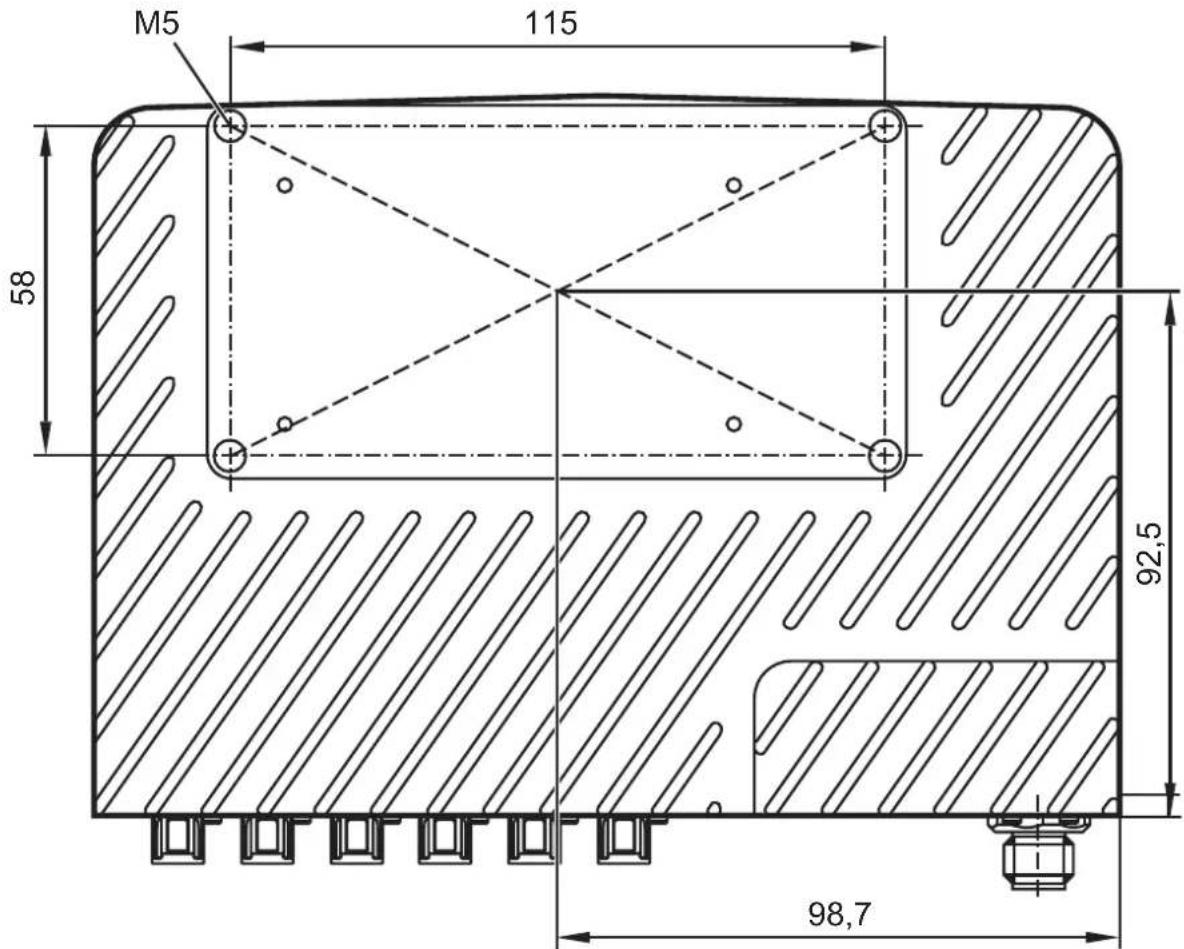

Fig. 1: Face arrrière de l'appareil avec les trous taraudés M5
Monter l'appareil :
Fixer l'appareil à l'aide des 4 troughs taraudés M5 sur des pieces métalliques conduisant la chaleur ou sur des fixations.
Pour les trous taraudés, respecter un couple de serrage maximal de 5,5 Nm.
Concevoir un dispositif de fixation capable de dissiper la perte en puissance thermique.
Le dispositif de fixation doit repondre aux caractéristiques suivantes :
- connexion thermique avec une résistance thermique < 2.5 K/W,
- surface de refroidissement de >10x10 cm,
- matérielau bon conducteur de chaleur, par exemple l'aluminium.
Veiller à ce qu'il y ait suffisamment de convection sur l'appareil et le dispositif de fixation.
Toute entrave dans l'environnement de l'appareil et une grande densité d'objets peuvent avoir des effets négatifs sur la convection.
Raccorder le boftier de l'appareil au potentiel électrique de la terre.
Eviter les lieux de montage fortement souillés.
4.1 Systeme de coordonnées
L'origine du système de coordonnées se trouve au centre des trous taraudés M5 (1).

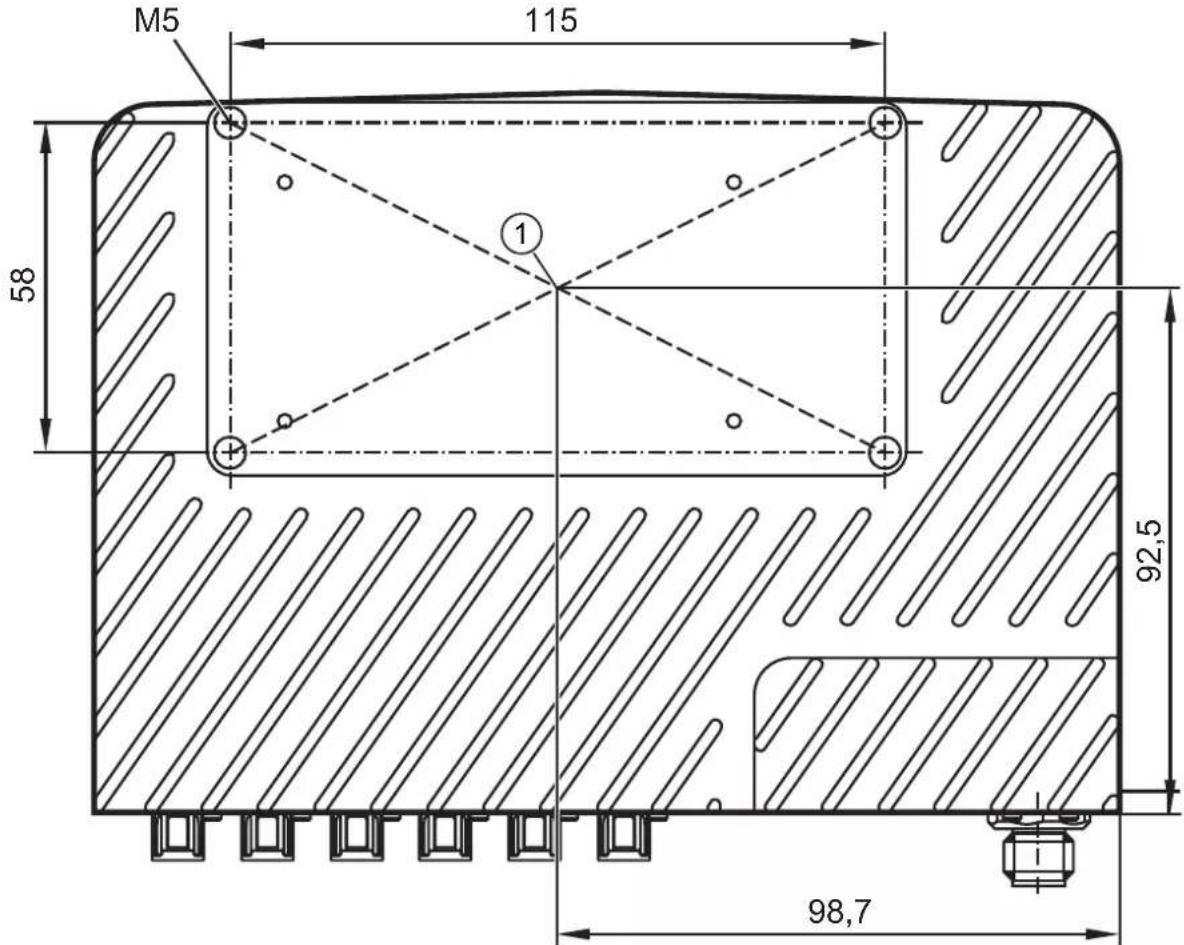

Fig. 2: Arrière de l'appareil
1 Origine du système de coordonnées
La figure suivante indique l'orientation des axes X, Y et Z.

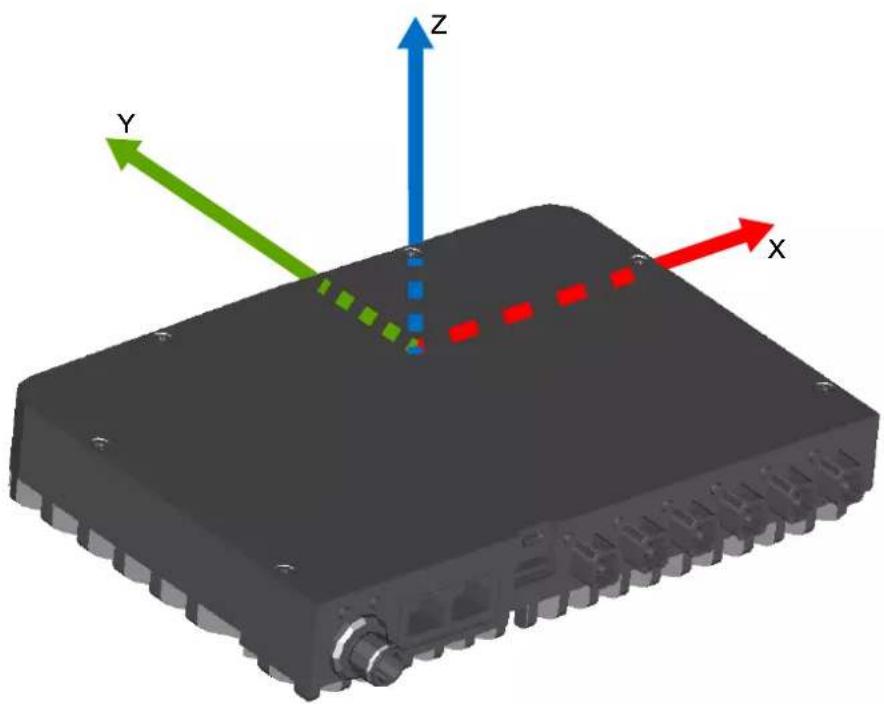

Fig. 3: Orientation des axes X, Y et Z
5 Raccordement électrique
INFORMATION IMPORTANTE
L'appareil doit être raccordé par un électricien qualifié.
Appareil de la classe de protection III (CP III) (CEI 61010-2-201 chap. 6.5.2.101.4).
L'alimentation electrique doit
- se faire uniquement par des circuits PELV (CEI 61010-2-201 chap. 3.111),
- ne pas dépasser 35 V DC en cas de fonctionnement,
- ne pas dépasser 60 V DC en cas de défaut unique et
- ne pas dépasser la tension d'alimentation de l'appareil (voir fiche technique).
Utiliser des circuits à énergie limitée pour l'alimentation électrique (CEI 61010-1 chap. 9.4). L'énergie du circuit électrique peut être limitée par un dispositif de limitation des surtensions lorsque la tension d'alimentation est de 24V . Le dispositif de limitation des surtensions doit désactiver un courant de 8,3 A en un maximum de 120~s . Ce faisant, tener compte de la caractéristique de déclenchement spécifique. Dispositifs de limitation des surtensions possibles :
- fusible ou
-dispositif électromécanique non régiable et ne se réenclenchant pas automatiquement.
Déparer le circuit électrique des autres circuits électriques non limités en énergie au moins par une isolation de base. L'iso1ation des circuits externes doit être conforme à CEI 61010-2-201, fig. 102.
Avant le raccordement electriquemettre l'installation hors tension.
Pour des longueurs de cable >30m ,utiliser une protection supplémentaire contre les pics de tension selon CEI 61000-4-5.
Utiliser une longueur de cable maximal de 20m pour les lignes coaxiales vers les portes des capteurs.
Les lignes coaxiales plus longues provoquent un amortissement trop elevé du signal.
INFORMATION IMPORTANTE
Appareils endommégés par une surcharge
- Une tête de perception a deux connecteurs. Si les deux ports sont connectés en même temps à différents systèmes de traitement d'images, une surcharge se produit. En conséquence, les apparèils sont endommagés.
Relier une tete de perception à un système de traitement d'images uniquement.
INFORMATION IMPORTANTE
Une mise hors tension et sous tension rapides peuvent endommager l'appareil.
ÀpRES la mise hors tension, laisser l'appareil eteint pendant au moins 5 s avant de la mise sous tension.
ns le champ d/application cULus :
Température haute minimum du cable qui doit être raccordé au capteur: 70^ .
Lors de la connexion, veiller à :
Utiliser des protections contre la traction pour les cables raccordés à l'appareil.
Couvrir avec des bouchons (E73004) les prises non utilisées. Couple de serrage 0,6 à 0,8 Nm.
5.1 Schéma de branchement

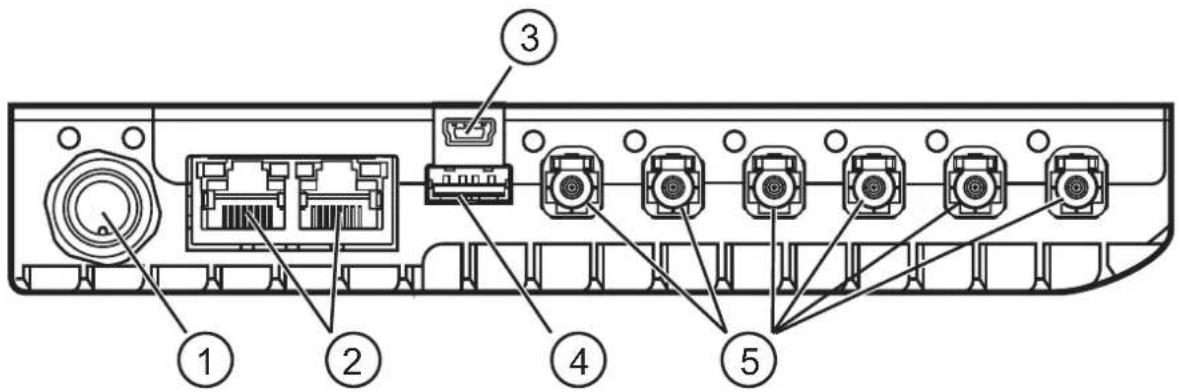

Fig. 4: Schéma de branchement
1 Alimentation en tension / CAN 2 2x Ethernet RJ45
3 Interface mini USB 2.0 4 Interface USB
5 Capteur port 0 à port 5 (de gauche à droite)
Alimentation en tension / CAN, connecteur M12, codage A, 5 pôles
| 5 2 1 3 4 | 1:Blindage 2:24 V 3:GND 4:CAN + 5:CAN - |
6 Éléments de service et d'indication

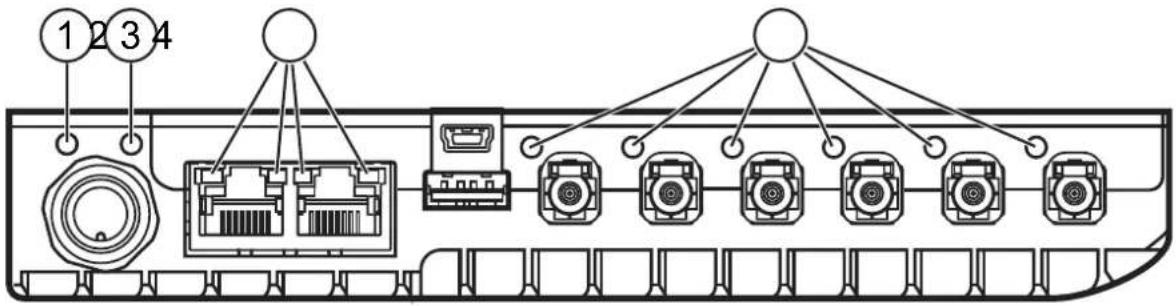

Fig. 5: Éléments d'indication
1 LED d'alimentation 2 LED d'etat
3 LED Ethernet 4 LED d'etat capteur
6.1 Signalisation
LED d'alimentation
| LED d'alimentation verte Description | |
| Activé Appareil activé | |
| Déactivé Appareil désactivé |
LED d'etat
| LED d'etat verte LED d'etat rouge Description | ||
| Activé Désactivé Fonctionnement normal | logiciel en | cours de mise à jour |
| Désactivé Activé Erreur générale | ||
| Désactivé Clignote Le fonctionnement avec ce capteur signale | une erreur | |
LED Ethernet
| LED Ethernet orange / verte Description | |
| Clignote | Les données sont transmises |
LED du capteur
| LED d'etat capteur verte | Description |
| Activé Capteur opérationnel | |
| Déactivé Capteur non opérationnel | |
| Clignote | Le capteur est en état d'erreur |
7 Paramétrage
Il y a deux possibités de paramétrel l'appareil :
- Logiciel ifmVisionAssistant, disponible au téléchargement: www.ifm.com/fr
- Examples de code, disponibles au téléchargement sur le portail des développpeurs: www.ifm3d.com
8 Fonctionnement
Avant la mise en service, l'appareil doit être paramétré :
Paramétrer l'appareil avec le logiciel ifmVisionAssistant.
Le logiciel est disponible au téléchargement: www.ifm.com
30 secondes après la mise sous tension, l'appareil paramétré est en service. Les éléments de service et d'indication indiquent l'état de l'appareil et des capteurs connectés. (→ Éléments de service et d'indication 12)
Pour protégé le matériel, l'appareil est équipé d'une protection contre la surchauffe. Lorsque la protection contre la surchauffe est active, la saisie et le traitement des données sont mis en pause.
La protection contre la surchauffe est active en cas de
température ambiente elevée ou
contact thermique insufficient.
La protection contre la surchauffe sera désactivéeès que la température interne aura baisse.
8.1 Mise à jour du firmware
Le firmware est mis à jour avec le logiciel ifmVisionAssistant.
▶ Telecharger le firmware et le logiciel ifmVisionAssistant via la zone de téléchargement de l'appareil : documentation.ifm.com
Avant la mise à jour du firmware, exporter la configuration de l'appareil.
La configuration sauvegardée est perdue par la mise à jour du firmware.
Connecter l'appareil avec le logiciel ifmVisionAssistant.
Mettre a jour le firmware de l'appareil.
Importer la configuration de l'appareil.
9 Maintenance, réparation et élimination
Entretien
En cas d'utilisation correcte, l'appareil est sans entretien.
Les produits de nettoyage contenant des solvants ou du silicone peuvent endommager l'appareil.
N'utiliser que des produits de nettoyage sans solvants ni silicone.
Réparation
L'appareil ne doit être réparé que par le fabricant.
Elimination
S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
10 Homologations/normes
Pour les homologations et les normes, les informations suivantes sont disponibles :
- Normes d'essay et réglementations : documentation.ifm.com
- Déclaration de conformité UE et homologations : documentation.ifm.com
Notes relatives aux homologations : notice d'emballage de l'appareil
Glossaire
Convection
La convection déscrit le mouvement de l'air autour de l'appareil. Un mouvement de l'air suffisant est nécessaire pour que l'appareil ne surchauffe pas.
- Contenu
- Remarques préliminaires
- Symboles utilisés
- Avertissements
- AVERTISSEMENT
- ATTENTION
- INFORMATION IMPORTANTE
- Symboles de sécurité sur l'appareil
- Notes legales
- Information Open Source
- Consignes de sécurité
- Cybersécurité
- Usage prévu
- Applications
- Montage
- Monter l'appareil :
- Systeme de coordonnées
- Raccordement électrique
- ns le champ d/application cULus :
- Schéma de branchement
- Éléments de service et d'indication
- Signalisation
- Paramétrage
- Fonctionnement
- Mise à jour du firmware
- Maintenance, réparation et élimination
- Entretien
- Réparation
- Elimination
- Homologations/normes
- Glossaire
- Convection
Marque : IFM
Modèle : OVP800
Catégorie : Système de traitement d'images
