MODE D'EMPLOI GS60BF220 AEG

Notice d'utilisation Lave-vaisselle

Nous vous remercions d'avoir choisi l'un de nos produits de qualité.

Afin de garantir une performance optimale et constante de votre appareil, veuillez lire attentivement cette notice d'utilisation. Il vous permettra d'utiliser correctement et efficacement toutes les fonctions de l'appareil. Nous vous recommandons de conserver cette notice à proximité pour une utilisation rapide et optimale. Si l'appareil devez être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Nous vous souhaitons beaucoup de plaisir avec votre nouvel appareil.

SOMMAIRE

CONSIGNES DE SÉCURITÉ 3

Sécurité des enfants et des personnes vulnérables

Consignes générales de sécurité 3

Utilisation de l'appareil 3

Entretien et nettoyage 4

Installation

Précautions contre le gel 4

Tuyau d'arrivée d'eau 5

Raccordement électrique 5

Service après-vente 6

Pour mettre l'appareil au rebut 6

DESCRIPTION DE L'APPAREIL 7

BANDEAU DE COMMANDE 8
Touche Marche/Arrêt 9
Écran	9
Touche Départ différé	9
Touche « Tout en 1 »	9
Touche de programme EXTRA SILENT	9
Touches de programme	9
Touche Annulation	9
Touches de fonction	9
Mode Programmation	10
UTILISATION DE L'APPAREIL	10

RÉGLAGE DE L'ADOUCISSEUR D'EAU	10
Réglage manuel	11
Réglage électronique	11
UTILISATION DU SEL RÉGÉNÉRANT	12

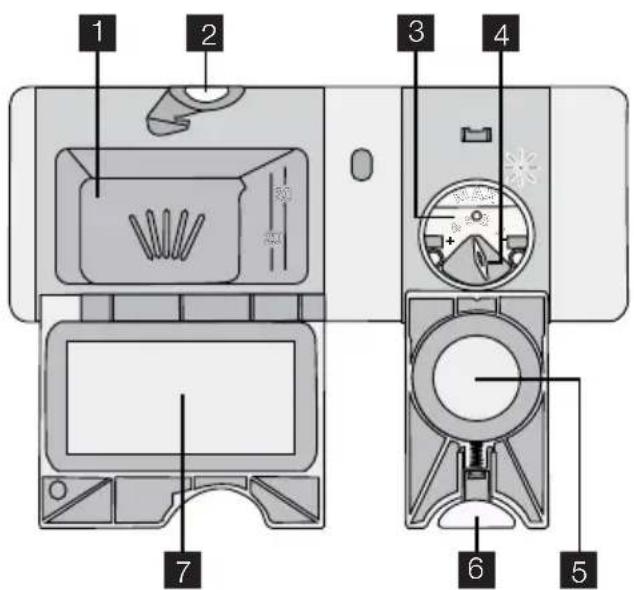

UTILISATION DU PRODUIT DE LAVAGE ET DU LIQUIDE DE RINÇAGE	12
Utilisation du produit de lavage	13
Utilisation du liquide de rinçage	13
Réglez le dosage du liquide de rinçage	13
FONCTION "TOUT EN 1"	13

RANGEMENT DES COUVERTS ET DE LA VAISSELLE 14

Conseils et astuces 3	14
PROGRAMMES DE LAVAGE	15
SÉLECTION ET DÉPART D'UN PROGRAMME DE LAVAGE 4	16
Démarrage du programme de lavage sans retard avant le démarrage	16
Lancement du programme de lavage avec départ différé	16
Annulation du départ différé	17
Interruption d'un programme de lavage	17
Annulation du programme de lavage	17
Fin du programme de lavage	17
Retirez les articles des paniers	18

ENTRETIEN ET NETTOYAGE	18

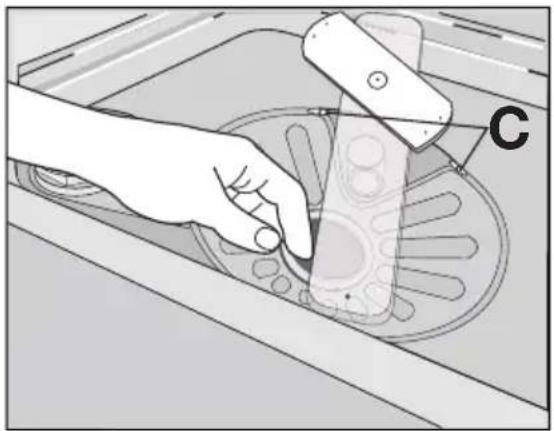

Pour retirer et nettoyer les filtres	18
Pour nettoyer les bras d'aspersion	19
Nettoyage des surfaces externes	19

EN CAS D'ANOMALIE DE FONCTIONNEMENT 19

Les résultats de lavage et de séchage ne sont pas satisfaisants	20
Activation du distributeur de liquide de rinçage	21

CARACTÉRISTIQUES TECHNIQUES 22

EN MATIÈRE DE PROTECTION DEL'ENVIRONNEMENT

22

INSTALLATION 23

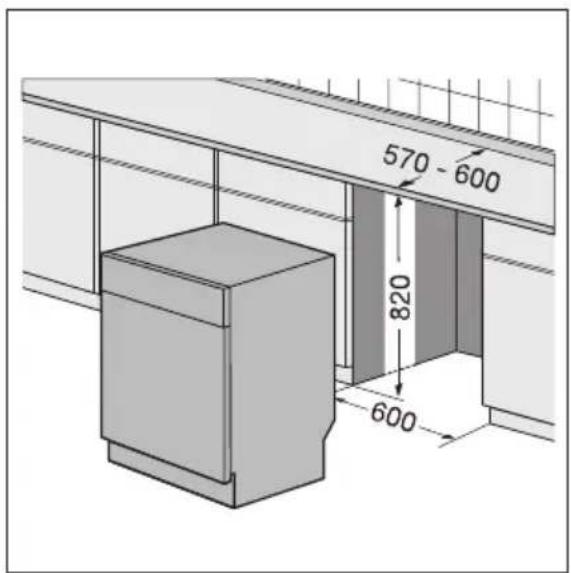

Encastrement	23
Pour enlever le plan de travail de l'appareil	23
Pour mettre l'appareil à niveau	24

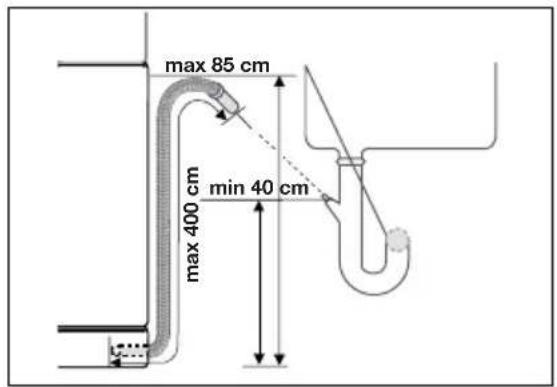

Raccordement du tuyau de vidange	24

Sous réserve de modifications

CONSIGNES DE SÉCURITÉ

Lire attentivement cette notice d'utilisation avant l'installation et l'utilisation de l'appareil :

• Pour votre sécurité et la sécurité de votre appareil.
• Pour protéger l'environnement.
• Pour le bon fonctionnement de l'appareil.

Conservez cette notice d'utilisation avec l'appareil. Si vous déménagez ou si l'appareil est cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Le fabricant n'est pas responsable des dommages liés à une mauvaise installation ou utilisation.

Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné aux enfants et aux personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance, ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.
• Surveillez les enfants en veillant à ce qu'ils ne jouent pas avec cet appareil.
• Ne laissez jamais les emballages à la portée des enfants. Risque d'asphyxie ou de blessure corporelle.
• Conservez tous les produits de lavage dans un endroit sûr. Ne laissez pas les enfants toucher les produits de lavage.
• Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte.

Consignes générales de sécurité

• Ne modifiez jamais les caractéristiques de cet appareil. Vous risqueriez de vous blesser et d'endommager l'appareil.
• Les produits de lavage pour lave-vaisselle peuvent occasionner des brûlures chimiques au niveau des yeux, de la bouche et de la gorge. Respectez les instructions de sécurité du fabricant des produits.
• L'eau de votre lave-vaisselle n'est pas potable. Des résidus de produits de lavage peuvent subsister dans votre lave-vaisselle.
• Ne laissez pas la porte de l'appareil ouverte sans supervision. Vous éviterez ainsi les blessures et les chutes sur une porte ouverte.
• Ne montez pas ou ne vous asseyez pas sur la porte ouverte de votre appareil.

Utilisation de l'appareil

• Cet appareil est destiné à un usage domestique normal. Ne l'utilisez jamais à d'autres fins, pour éviter les dommages corporels et les dégâts matériels.
• Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles pouvant être lavés en machine.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. Risque d'explosion ou d'incendie.

• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas, ou placez-les en position horizontale dans le panier supérieur ou dans le panier à couteaux (tous les modèles ne sont pas équipés d'un panier à couteaux).

• N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaisselle.
• Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-vaisselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau.
• Approvisionnez en sel juste avant de démarrer un programme de lavage. Les restes de sel dans l'appareil peuvent provoquer de la corrosion ou perforer la cuve de l'appareil.
• Ne remplissez jamais le distributeur de liquide de rinçage avec d'autres produits (agent de nettoyage pour lave-vaisselle, produit de lavage liquide). Vous risqueriez d'endommager l'appareil.
• Assurez-vous que les bras d'aspersion tournent librement avant de lancer le programme de lavage.
• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le dé-roulement d'un programme de lavage. Risque de brûlures cutanées.
• N'enlevez pas la vaisselle de l'appareil avant la fin du programme de lavage.

Entretien et nettoyage

• Avant de nettoyer l'appareil, arrêtez-le et débranchez-le du secteur.
• N'utilisez pas de produits inflammables ou corrosifs.
• N'utilisez pas l'appareil sans les filtres. Contrôlez que les filtres sont correctement installés. Si les filtres ne sont pas correctement installés, les performances de lavage pourraient être compromises et l'appareil endommagé.
• Ne projetez pas d'eau ou de vapeur sur l'appareil pour son nettoyage. Cela créerait un risque de choc électrique et pourrait endommager l'appareil.

Installation

• Vérifiez que l'appareil n'a subi aucun dommage au cours du transport. Ne branchez jamais un appareil endommagé. Si l'appareil est endommagé, contactez votre magasin vendeur.
• Retirez tous les emballages avant la première utilisation.
• Seul un professionnel qualifié doit effectuer l'installation, le raccordement électrique et hydraulique, la mise en service et la maintenance de l'appareil. Vous éviterez ainsi des risques mobiliers, immobiliers et corporels.
• Pendant l'installation et avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.
• Les parois de votre lave-vaisselle ne doivent jamais être percées pour éviter d'endommager les composants hydrauliques et électriques.

Précautions contre le gel

• N'installez pas l'appareil dans un endroit où la température ambiante est inférieure à 0 °C.
• Le fabricant ne pourra être tenu responsable en cas de dommages dus au gel.

Tuyau d'arrivée d'eau

- Utilisez des tuyaux neufs pour raccorder l'appareil à l'arrivée d'eau. N'utilisez pas de tuyaux usagés.

- Ne raccordez pas l'appareil à des conduites neuves ou qui n'ont pas été utilisées depuis longtemps. Laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.

- Veillez à ne pas écraser ou endommager les tuyaux d'eau lorsque vous installez l'appareil.

- Assurez-vous que tous les raccords de tuyaux d'eau sont bien serrés afin d'éviter les fuites.

- Lorsque vous utilisez l'appareil pour la première fois, vérifiez que les tuyaux ne fuient pas.

- Le tuyau d'arrivée est à double paroi et comporte un câble d'alimentation intérieur ainsi qu'une soupape de sécurité. Le tuyau d'arrivée d'eau est sous pression uniquement lorsque l'eau s'écoule Si le tuyau d'arrivée d'eau fuit, la soupape de sécurité coupe automatiquement l'eau.

- Faites attention au moment de raccorder le tuyau d'arrivée d'eau :

- N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau.

- Si le tuyau d'arrivée d'eau ou la soupape de sécurité est endommagé, débranchez immédiatement la prise secteur.

- Contactez le service après-vente de votre magasin vendeur pour remplacer le tuyau d'arrivée d'eau avec soupape de sécurité.

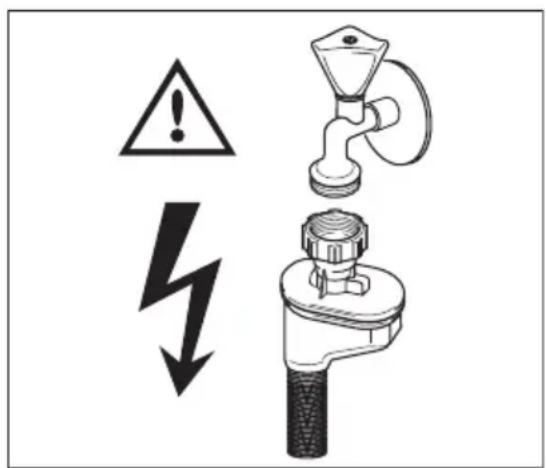

AVERTISSEMENT

Tension dangereuse

Raccordement électrique

• L'appareil doit être relié à la terre.
- Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau.
- Utilisez toujours une prise correctement installée, protégée contre les chocs.
- L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple. Risque d'incendie.
- Ne remplacez et ne modifiez jamais le câble d'alimentation. Contactez votre service après-vente.
- Attention à ne pas écraser ou endommager la prise et le câble d'alimentation situés à l'arrière de l'appareil.

• Assurez-vous que la prise principale est accessible une fois l'appareil installé.
• Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Détachez, pour ce faire, la fiche de la prise secteur.

Service après-vente

• Toute intervention ou réparation sur votre appareil doit uniquement être effectuée par une personne qualifiée. Contactez votre service après-vente.
• Utilisez exclusivement des pièces d'origine.

Pour mettre l'appareil au rebut

- Pour éviter tout risque corporel ou matériel :

• Débranchez l'appareil.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Retirez le loquet de la porte. Ceci évite d'enfermer un enfant ou un animal dans l'appareil par accident. Risque d'asphyxie.
• Mettez l'appareil au rebut dans un centre local agréé.

AVERTISSEMENT

Les produits de lavage pour lave-vaisselle sont dangereux et peuvent être corrosifs !

• En cas d'accident impliquant ces produits, contactez immédiatement un médecin.
• En cas d'ingestion du produit, contactez immédiatement un médecin.
• En cas de projection de produit de lavage dans les yeux, contactez immédiatement un médecin et rincez abondamment à l'eau.
• Conservez les produits de lavage pour lave-vaisselle dans un endroit sûr et hors de portée des enfants.
• Ne laissez pas la porte de l'appareil ouverte quand celui-ci contient du produit de lavage.
• Remplissez le distributeur de produit de lavage juste avant de démarrer un programme de lavage.

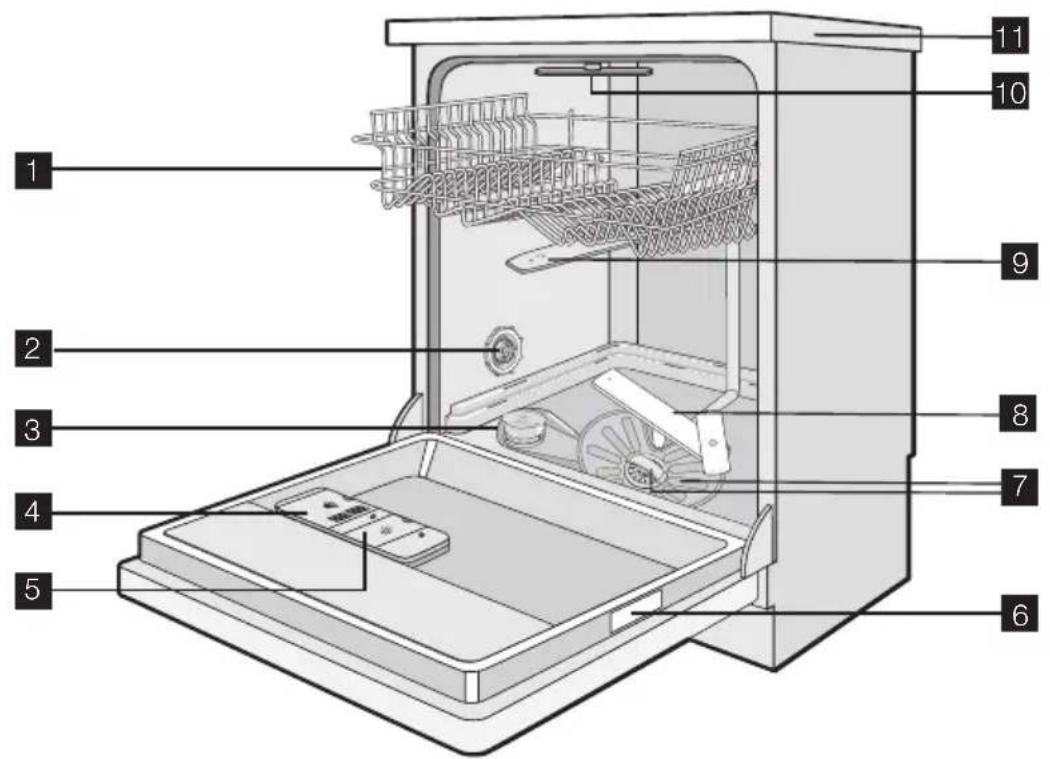

DESCRIPTION DE L'APPAREIL

1 Panier supérieur
2 Sélecteur de dureté de l'eau
3 Réservoir à sel régénérant
4 Distributeur de produit de lavage
5 Distributeur de liquide de rinçage
6 Plaque signalétique
7 Filtres
8 Bras d'aspersion inférieur
9 Bras d'aspersion supérieur
10 Bras d'aspersion supérieur
11 Plan de travail

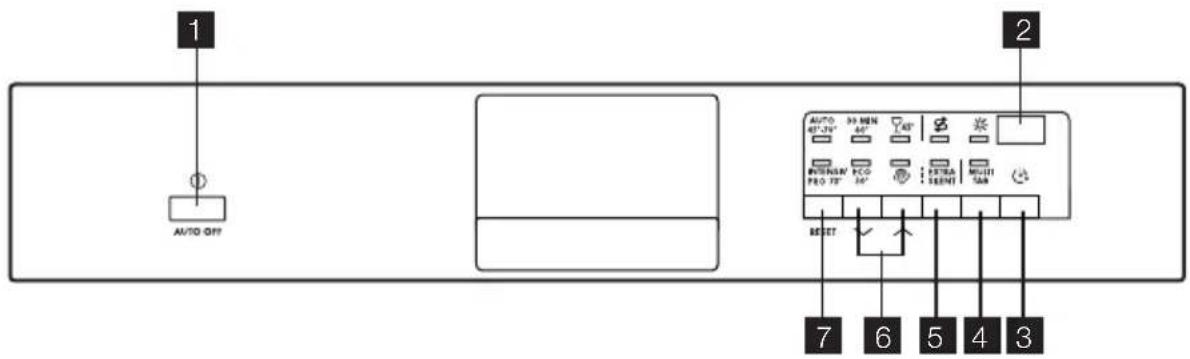

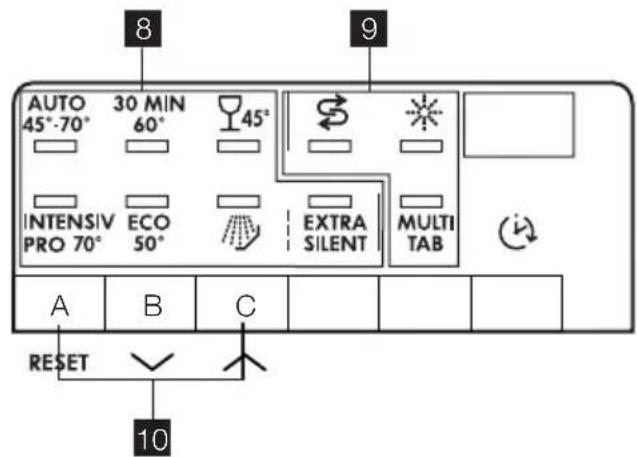

BANDEAU DE COMMANDE

1 AUTO OFF AUTO 30 MIN 45° 25° 60° 740° INSENS/ PCO PRO 75° 25° EXTRA SHEM MULTI SAB RESET 7 6 5 4 3

AUTO 45°-70° 30 MIN 60° 45° INTENSIV PRO 70° ECO 50° EXTRA SILENT MULTI TAB A B C RESET 10 8 9

1 Touche on/off
2 Ecran
3 ouche départ différé
4 Touche « Tout en 1 » (MULTITAB)
5 EXTRA SILENT Touche de programme
6 Touches de programme
7 Touche Annulation (RESET)
8 /oyants de programme
9 Voyants
10 Touches de fonction

Voyants
§	Voyant Réservoir de sel. Il s'allume lorsque le réservoir de sel régénérant doit être rempli.1)Le voyant de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le remplissage du réservoir de sel. Cela n'affecte pas le fonctionnement de l'appareil.
※	Voyant Liquide de rinçage. Il s'allume lorsque le distributeur de liquide de rinçage doit être rempli.1)

Voyants

MULTI TAB

Voyant "Tout en un" Il s'allume lorsque vous activez la fonction.

1) Lorsque le réservoir de sel régénérant et le distributeur de liquide de rinçage sont vides, les voyants ne s'allument pas pendant qu'un programme est en cours.

Touche Marche/Arrêt

Appuyez sur cette touche pour activer ou désactiver l'appareil.

La fonction AUTO OFF met automatiquement l'appareil à l'arrêt 10 minutes après la fin du programme de lavage. Cela permet de diminuer la consommation d'énergie.

Écran

L'écran indique :

• Le réglage électronique du niveau d'adoucisseur d'eau
• L'activation et la désactivation du distributeur de liquide de rinçage (uniquement si la fonction « Tout en 1 » est activée)
• La durée d'un programme de lavage
• Le temps restant avant la fin du programme de lavage
• La fin d'un programme de lavage (affichage d'un zéro)
• Le décompte du départ différé
• Les codes d'alarme.

Touche Départ différé

Appuyez sur cette touche à plusieurs reprises pour retarder le départ du programme de lavage de 1 à 24 heures.

Touche « Tout en 1 »

Appuyez sur cette touche pour activer ou désactiver la fonction « Tout en 1 ». Reportez-vous au chapitre « Fonction Tout en 1 ».

Touche de programme EXTRA SILENT

Appuyez sur cette touche pour régler le programme de lavage EXTRA SILENT.

Il s'agit du programme de lavage le plus silencieux. La pompe fonctionne à très faible vitesse pour atteindre une réduction du niveau sonore. Le programme dure donc plus longtemps.

Sélectionnez ce programme de lavage aux heures creuses pour profiter d'un tarif avantageux.

Touches de programme

Appuyez plusieurs fois sur l'une de ces touches jusqu'à ce que le voyant du programme de lavage s'allume. Reportez-vous au chapitre « Programmes de lavage ».

Touche Annulation

Appuyez sur cette touche pour annuler un programme de lavage en cours. Reportez-vous au chapitre « Réglage et départ d'un programme de lavage ».

Touches de fonction

Grâce à ces touches vous pouvez :

• Régler électroniquement le niveau de l'adoucisseur d'eau. Reportez-vous au chapitre « Réglage de l'adoucisseur d'eau ».
• Activer et désactiver le distributeur de liquide de rinçage (seulement si la fonction « Tout en 1 » est activée). Reportez-vous au chapitre « En cas d'anomalie de fonctionnement ».

Mode Programmation

L'appareil doit être en mode Programmation pour effectuer les opérations suivantes :

• Régler et lancer un programme de lavage.
• Régler et lancer un départ différé.
• Régler électroniquement le niveau de l'adoucisseur d'eau.
• Activer ou désactiver le distributeur de liquide de rinçage (seulement si la fonction « Tout en 1 » est activée).

Mettez le lave-vaisselle en fonctionnement. L'appareil se trouve en mode Programmation lorsque :

• Tous les voyants du programme s'allument.
• Deux lignes horizontales apparaissent sur l'écran.

Mettez le lave-vaisselle en fonctionnement. L'appareil n'est pas en mode Programmation lorsque :

• Un seul voyant de programme s'allume.
• L'écran indique la durée d'un programme de lavage ou d'un départ différé.

- Pour revenir au mode Programmation, annulez le programme ou le départ différé. Reportez-vous au chapitre « Réglage et départ d'un programme de lavage ».

UTILISATION DE L'APPAREIL

1. Vérifiez si le réglage de dureté de l'adoucisseur d'eau correspond à la dureté de l'eau de votre région. Sinon, ajustez le niveau de l'adoucisseur d'eau.
2. Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaisselle.
3. Remplissez le distributeur de liquide de rinçage.
4. Rangez les couverts et la vaisselle dans le lave-vaisselle.
5. Sélectionnez le programme de lavage en fonction de la charge et du degré de salissure.
6. Remplissez le réservoir avec la quantité nécessaire de produit de lavage.
7. Démarrez le programme de lavage.

Si vous utilisez des pastilles de détergent multifonctions (« 3 en 1 », « 4 en 1 » « 5 en 1 », etc.), utilisez la fonction « Tout en 1 » (reportez-vous au chapitre Fonction « Tout en 1 »).

RÉGLAGE DE L'ADOUCISSEUR D'EAU

Le lave-vaisselle est équipé d'un adoucisseur d'eau conçu pour éliminer les minéraux et les sels de l'eau d'alimentation. Ces minéraux et sels peuvent endommager l'appareil.

Réglez le niveau de l'adoucisseur d'eau s'il ne correspond pas à la dureté de l'eau de votre région.

Contactez votre compagnie des eaux pour connaître la dureté de l'eau de votre région.

Dureté eau				Réglage de la dureté de l'eau
Degrés allemands (dH°)	Degrés français (°TH)	mmol/l Degrés Clarke manuel élec-			troni-que
51 - 70 91 - 125 9,1 - 12,5 64 - 88				21)	10
43 - 50 76 - 90 7,6 - 9,0 53 - 63				21)	9
37 - 42 65 - 75 6,5 - 7,5 46 - 52				21)	8
29 - 36 51 - 64 5,1 - 6,4 36 - 45				21)	7
23 - 28 40 - 50 4,0 - 5,0 28 - 35				21)	6
19 - 22 33 - 39 3,3 - 3,9 23 - 27				21)	51)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	12)	12)

1) Réglage d'usine
2) Ne pas utiliser de sel à ce niveau.

L'adoucisseur d'eau doit être réglé manuellement et électroniquement.

Réglage manuel

Tournez le sélecteur de dureté de l'eau sur 1 ou 2 (reportez-vous au tableau).

Réglage électronique

1. Activer l'appareil. Assurez-vous que l'appareil est au mode réglage.

2. Appuyez simultanément sur les touches de fonction (B) et (C) et maintenez-les enfoncées jusqu'à ce que les voyants de programme au-dessus des touches de fonction (A), (B) et (C) se mettent à clignoter.

3. Relâchez les touches de fonctions (B) et (C).

4. Appuyez sur la touche de fonction (A).

5. Les voyants de programme au-dessus des touches de fonction (B) et (C) s'éteignent.

6. Le voyant de programme au-dessus de la touche de fonction (A) continue à clignoter.

7. L'écran affiche le réglage de l'adoucisseur d'eau (par exemple : 5L = niveau 5 ).

8. Appuyez plusieurs fois sur la touche de fonction (A) pour modifier le réglage.

9. Désactivez l'appareil pour confirmer.

Si l'adoucisseur d'eau est réglé électroniquement au niveau 1, le voyant de réapprovisionnement de sel restera éteint.

UTILISATION DU SEL RÉGÉNÉRANT

Pour remplir le réservoir de sel

1. Dévissez le bouchon du réservoir à sel régénérant en le tournant dans le sens inverse des aiguilles d'une montre.

2. Versez 1 litre d'eau à l'intérieur du réservoir (uniquement lorsque vous remplissez le réservoir pour la première fois).

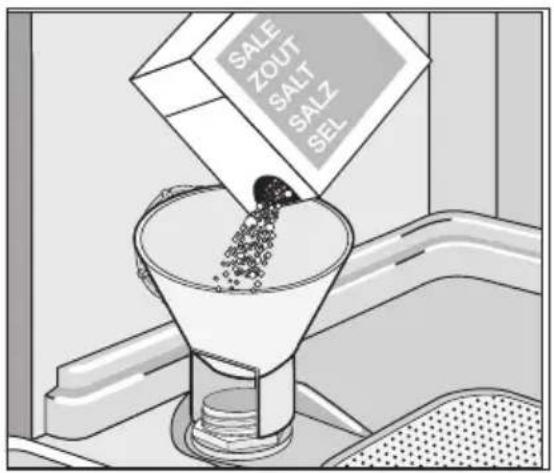

3. Versez le sel à l'aide de l'entonnoir jusqu'à ce que le réservoir soit rempli.

4. Éliminez toute trace de sel autour de l'ouverture du réservoir de sel régénérant.

5. Remettez le bouchon en place et serrez-le en le tournant dans le sens des aiguilles d'une montre pour fermer le réservoir de sel régénérant.

SALE ZOUT SALT SALZ SEL

Il est normal que de l'eau s'écoule du réservoir lorsque vous le remplissez de sel.

UTILISATION DU PRODUIT DE LAVAGE ET DU LIQUIDE DE RINÇAGE

1 2 3 4 5 6 7

Utilisation du produit de lavage

Afin de préserver l'environnement, n'utilisez que la quantité nécessaire de produit de lavage.

Respectez les recommandations fournies par le fabricant du produit de lavage qui figurent sur l'emballage du produit.

Pour remplir le réservoir de produit de lavage :

1. Appuyez sur la touche de déverrouillage 2 afin d'ouvrir le couvercle 7 du réservoir du produit de lavage.
2. Introduisez le produit de lavage dans le réservoir 1.
3. Si le programme de lavage comporte une phase de prélavage, versez une petite quantité de produit de lavage à l'intérieur de la porte de l'appareil.
4. Si vous utilisez des pastilles de détergent, placez-les dans le distributeur 1.
5. Fermez le réservoir du produit de lavage. Appuyez sur le couvercle jusqu'à ce qu'il soit verrouillé.

Utilisez des programmes de lavage longs quand vous utilisez des pastilles de détergent. En effet, elles ne se dissolvent pas entièrement pendant les programmes courts et peuvent donner de mauvais résultats.

Utilisation du liquide de rinçage

Le liquide de rinçage assure un rinçage optimal et un séchage sans taches ni striures.

Le distributeur de liquide de rinçage libère automatiquement le liquide de rinçage durant la dernière phase de rinçage.

Pour remplir le distributeur de liquide de rinçage, procédez comme suit :

1. Appuyez sur la touche de déverrouillage 6 afin d'ouvrir le couvercle 5 du distributeur de liquide de rinçage.
2. Remplissez le distributeur de liquide de rinçage 3 de liquide de rinçage. Le repère 'max.' indique le niveau maximum.
3. Essuyez tout débordement de liquide de rinçage à l'aide de papier absorbant, afin d'éviter une formation excessive de mousse lors du lavage.
4. Vérifiez que le couvercle est fermé après chaque remplissage. Appuyez sur le couvercle jusqu'à ce qu'il soit verrouillé.

Réglez le dosage du liquide de rinçage

Réglage d'usine : position 3.

Vous pouvez régler le dosage du liquide de rinçage entre 1 (minimum) et 4 (maximum).

Tournez le sélecteur de liquide de rinçage 4 afin d'augmenter ou diminuer le dosage.

La fonction «Tout en 1 » utilise les pastilles de détergent multifonctions.

Ces pastilles combinent les fonctions de produit de lavage, de liquide de rinçage et de sel régénérant. Certains types de pastilles contiennent d'autres agents.

Assurez-vous que ces pastilles conviennent à la dureté de l'eau de votre localité (reportez-vous aux instructions accompagnant l'emballage des produits).

La fonction « Tout en 1 » désactive le débit de liquide de rinçage et de sel.

La fonction « Tout en 1 » désactive les voyants du sel régénérant et du liquide de rinçage.

La durée du programme peut augmenter si vous utilisez la fonction « Tout en 1 ».

Activez ou désactivez la fonction « Tout en 1 » avant de lancer un programme de lavage.

Vous ne pouvez pas activer ou désactiver cette fonction quand un programme de lavage est en cours.

Pour activer la fonction « Tout en 1 »

- Appuyez sur la touche « Tout en 1», le voyant « Tout en 1 » s'allume. La fonction est activée.

- La fonction « Tout en 1 » reste activée jusqu'à ce que vous la désactivez.

Pour désactiver la fonction « Tout en 1 » et utiliser le produit de lavage, le sel régénérant et le liquide de rinçage séparément

1. Appuyez sur la touche « Tout en 1», le voyant « Tout en 1 » s'éteint. La fonction est dés-activée.

2. Remplissez le réservoir de sel et le distributeur de liquide de rinçage.

3. Réglez le degré de dureté de l'eau sur sa position maximale.

4. Lancez un programme de lavage sans charger l'appareil.

5. Dès que le programme de lavage est terminé, réglez l'adoucisseur d'eau en fonction de la dureté de l'eau de votre région.

6. Réglez la quantité de liquide de rinçage.

RANGEMENT DES COUVERTS ET DE LA VAISSELLE

Reportez-vous à la brochure « Exemples de charges ProClean ».

Conseils et astuces

• Les éponges, les chiffons de nettoyage et tout autre objet absorbant l'eau ne doivent pas être lavés au lave-vaisselle.
• Enlevez tous les restes d'aliments.
• Laissez tremper les casseroles au fond desquelles adhèrent des restes d'aliments brûlés ou attachés.
• Chargez les articles creux, tels que tasses, verres, casseroles, etc. en les retournant,
• de manière à ce que l'eau ne s'accumule pas dans le creux ou dans un fond bombé.
• La vaisselle et les couverts ne doivent pas être insérés les uns dans les autres ou se chevaucher.
• Pour éviter que les verres ne se brisent, évitez qu'ils se touchent.
• Placez les petites pièces dans le panier à couverts.
• Intercalez les cuillères aux autres couverts, afin d'éviter qu'elles ne s'emboîtent.
• Lorsque vous placez des articles dans les paniers, veillez à ce que l'eau puisse accéder à toutes les surfaces.
• Placez les objets légers dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puis- sent pas se retourner.

- La vaisselle en plastique et les poêles en matériau antiadhésif tendent à retenir les gouttes d'eau.

PROGRAMMES DE LAVAGE

Programme	Type de saleté	Type de charge	Description des programmes
AUTO 45^ - 70^ 1)	Tout Vaisselle, couverts,casseroles et plats		PrélavageLavage à 45 ^ ou 70 ^ RinçagesSéchage
INTENSIVPRO 70^	Très sale Vaisselle, couverts,casseroles et plats		PrélavageLavage à 70 ^ RinçagesSéchage
30 MIN 60^ 2)	Fraîchement sa-lie	Vaisselle et couverts Lavage à 60 ^ Rinçage
ECO 50^ 3)	Saleté normale Vaisselle et couverts Prélavage		Lavage à 50 ^ RinçagesSéchage
45°	Saleté normaleou légère	Vaisselle fragile etverres	Lavage à 45 ^ RinçagesSéchage
	Utilisez ce programme pour un rinçagerapide des plats. Cela évite que les restesd'aliments ne collent aux plats et éviteque de mauvaises odeurs émanent du la-ve-vaisselle.Ne pas utiliser de détergent avec ce pro-gramme.		Rinçage
EXTRASILENT4)	Salissure norma-le	Vaisselle et couverts Prélavage	Lavage à 50 ^ RinçagesSéchage

1) Le lave-vaisselle est sensible au type de saleté et à la quantité d'articles qui se trouvent dans les paniers. Il règle automatiquement la température et le volume d'eau, la consommation d'énergie et la durée du programme.

2) Avec ce programme vous pouvez faire un lavage de vaisselle fraîchement salie. Il donne de bons résultats en peu de temps.

3) C'est le programme standard pour les instituts d'essais. Ce programme vous offre l'utilisation d'eau et la consommation d'énergie les plus efficaces pour la vaisselle et les couverts normalement sales. Reportez-vous à la brochure fournie pour tout renseignement sur les essais.

4) C'est le programme de lavage le plus silencieux. La pompe fonctionne très lentement pour réduire le bruit. Du fait de la faible vitesse, le programme est long.

Valeurs de consommation

Programme1)		Energie (KWh) Eau (litre)
AUTO45°-70°		0.9 - 1.7 8 - 15
INTENSIVPRO 70°		1.5 - 1.6 13 - 14
30 MIN60°		0.9 9
ECO50°		0.9 - 1.0 9 - 11
		0.8 - 0.9 11 - 12
(ZHDA)		0.1 4
EXTRASILENT		1.1 - 1.2 9 - 11

1) L'afficheur indique la durée du programme.

La pression et la température de l'eau, les variations d'alimentation et la quantité de vaisselle peuvent modifier les valeurs de consommation.

SÉLECTION ET DÉPART D'UN PROGRAMME DE LAVAGE

Démarrage du programme de lavage sans retard avant le démarrage

Vous pouvez régler le programme de lavage que la porte de l'appareil soit ouverte ou fermée.

Si la porte est ouverte, vous pouvez modifier votre réglage car l'appareil ne commence à fonctionner qu'une fois la porte fermée.

Si la porte est fermée, l'appareil commence à fonctionner 3 secondes après le choix du programme de lavage.

1. Activer l'appareil. Assurez-vous que l'appareil est au mode réglage.
2. Réglez le programme de lavage.

• Le voyant correspondant s'allume.
- Tous les voyants de programme s'éteignent.
- La durée du programme clignote sur l'écran.

1. Fermez la porte de la machine, le programme de lavage démarre automatiquement.

- La durée du programme clignote sur l'écran.

Lancement du programme de lavage avec départ différé

Vous pouvez régler le départ différé que la porte de l'appareil soit ouverte ou fermée.

Si la porte est ouverte, vous pouvez modifier votre réglage car l'appareil ne commence à fonctionner qu'une fois la porte fermée.

Si la porte est fermée, l'appareil commence à fonctionner 3 secondes après le choix du départ différé.

1. Activer l'appareil. Assurez-vous que l'appareil est au mode réglage.
2. Réglez le programme de lavage.
3. Appuyez plusieurs fois sur la touche de départ différé jusqu'à ce que l'écran indique l'heure du départ différé.

- La durée du départ différé clignote sur l'écran.

1. Fermez la porte de l'appareil, le décompte démarre automatiquement.

- La durée du départ différé ne clignote plus sur l'écran.

Lorsque le décompte est terminé, le programme de lavage démarre automatiquement.

L'ouverture de la porte de l'appareil stoppe le décompte. Lorsque vous refermez la porte, le décompte reprend là où il a été interrompu.

Annulation du départ différé

Le décompte ne démarre pas

1. Appuyez plusieurs fois sur la touche de départ différé jusqu'à ce que l'écran affiche la durée du programme de lavage.
2. Fermez la porte de la machine, le programme de lavage démarre automatiquement.

Le décompte ne démarre pas

1. Appuyez plusieurs fois sur la touche de départ différé jusqu'à ce que l'écran affiche la durée du programme de lavage.

- La durée du programme clignote sur l'écran. Après quelques secondes, la durée arrête de clignoter et le programme de lavage démarre automatiquement.

Interruption d'un programme de lavage

• Ouvrez la porte de l'appareil.
• Le programme de lavage s'arrête.
  • Fermez la porte de l'appareil.
• Le programme de lavage reprend là où il a été interrompu.

Annulation du programme de lavage

Si le programme de lavage n'a pas encore démarré, vous pouvez changer la sélection.

Pour changer la sélection pendant que le programme de lavage est en cours, il est nécessaire d'annuler le programme.

- Appuyez sur la touche Annulation et maintenez- la enfoncée jusqu'à ce que tous les voyants de programme s'allument et que l'écran affiche deux barres d'état horizontales.

Avant de démarrer un nouveau programme de lavage, vérifiez qu'il y a du produit de lavage dans le distributeur de produit de lavage correspondant.

Fin du programme de lavage

Quand le programme de lavage est terminé, l'écran affiche un zéro.

1. Mettez à l'arrêt l'appareil.
2. Ouvrez la porte de l'appareil.

Pour de meilleurs résultats de séchage, entrouvrez la porte de l'appareil pendant quelques minutes.

Retirez les articles des paniers

- Attendez que la vaisselle refroidisse avant de la retirer du lave-vaisselle. La vaisselle encore chaude est sensible aux chocs.

- Déchargez d'abord le panier inférieur, puis le panier supérieur.

- Les côtés et la porte de l'appareil peuvent être mouillés. L'acier inox refroidit plus rapide-ment que la vaisselle.

ENTRETIEN ET NETTOYAGE

Pour retirer et nettoyer les filtres

Avec des filtres sales les résultats du lavage sont inférieurs.

Bien que ces filtres ne nécessitent pas beaucoup d'entretien, nous vous recommandons de les vérifier à intervalles réguliers et, si besoin, de les nettoyer.

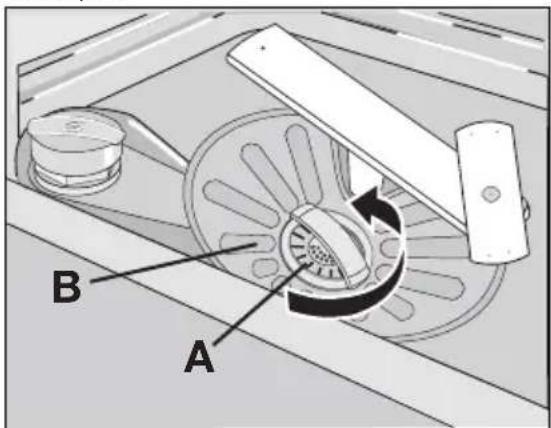

1. Pour retirer le filtre (A), tournez-le dans le sens inverse des aiguilles d'une montre et retirez-le du filtre (B).

A B

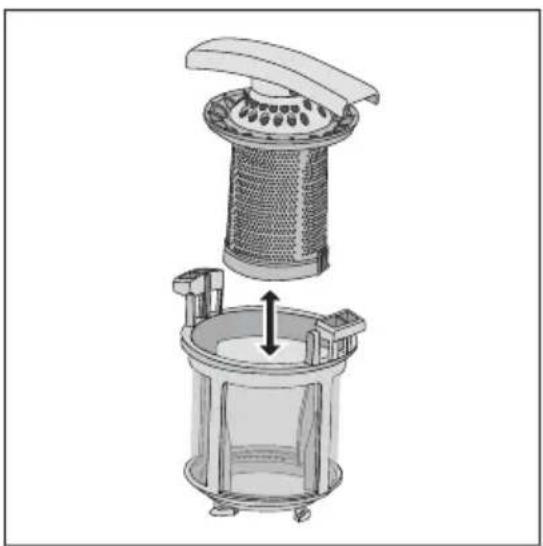

1. Le filtre (A) est constitué de 2 pièces. Pour démonter le filtre, séparez-les.

2. Nettoyez soigneusement les filtres avec de l'eau.

3. Rassemblez les 2 pièces du filtre (A) et poussez. Vérifiez qu'elles s'emboîtent correctement.

4. Retirez le filtre (B).

5. Nettoyez soigneusement le filtre (B) avec de l'eau.

1. Replacez le filtre (B) dans sa position initiale. Vérifiez qu'il est correctement placé dans les deux guides (C).

2. Mettez les filtres (A) en place dans le (B). Bloquez le filtre (A) en tournant la poignée dans le sens des aiguilles d'une montre jusqu'à la butée.

Pour nettoyer les bras d'aspersion

Ne retirez pas les bras d'aspersion.

Si des résidus ont bouché les orifices des bras d'aspersion, éliminez ceux-ci à l'aide d'un objet pointu.

Nettoyage des surfaces externes

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commandes, à l'aide d'un chiffon doux humide.

Utilisez uniquement un peu d'eau savonneuse.

N'utilisez en aucun cas des substances abrasives, des tampons à récurer ou des solvants (acétone).

EN CAS D'ANOMALIE DE FONCTIONNEMENT

En cas d'anomalie, un signal sonore intermittent retentit.

L'appareil ne démarre pas ou se met à l'arrêt en cours de programme.

Dans un premier temps, essayez de trouver une solution au problème (reportez-vous au tableau). Si vous n'y parvenez pas, contactez votre service après-vente.

Pour certaines anomalies, l'écran affiche un code d'alarme :

• ,10 - L'appareil n'est pas approvisionné en eau
• ,20 - L'appareil ne vidange pas
• ,30 - Le système de sécurité anti-débordement s'est déclenché.

AVERTISSEMENT

Mettez l'appareil à l'arrêt avant de procéder aux vérifications.

Anomalie de fonctionnement Cause possible Solution possible
L'appareil n'est pas approvisionné en eau.	Le robinet d'arrivée d'eau est obstrué ou entartré.
La pression d'eau est trop bas-se.	Contactez votre compagnie locale de distribution des eaux.
Le robinet d'arrivée d'eau est fermé.	Ouvrez le robinet d'arrivée d'eau.

Anomalie de fonctionnement Cause possible Solution possible
Le filtre situé dans le tuyau	d'arrivée d'eau est bouché.	Nettoyez le filtre.
Le tuyau d'arrivée d'eau n'a pas été installé correctement.	Vérifiez que le tuyau est bien raccordé.
Le tuyau d'arrivée d'eau est endommagé.	Assurez-vous que le tuyau d'arrivée d'eau n'est pas endommagé.
L'appareil ne se vidange pas.	Le robinet de l'évier est bouché.	Nettoyez le robinet de l'évier.
Le tuyau de vidange n'a pas été raccordé correctement.	Vérifiez que le tuyau est bien raccordé.
Le tuyau de vidange est endommagé.	Assurez-vous que le tuyau de vidange n'est pas endommagé.
Le système de sécurité anti-débordement s'est déclenché.	Fermez le robinet d'eau et contactez votre service après-vente.
Le programme de lavage ne démarre pas.	La porte de l'appareil est ouverte.	Fermez la porte de l'appareil.
La fiche du câble d'alimentation n'est pas branchée à la prise de courant.	Branchez le câble d'alimentation.
Le fusible de la boîte à fusibles a disjoncté.	Remplacez le fusible.
La fonction Départ différé est sélectionnée.	Annulez le départ différé.Lorsque le décompte est terminé, le programme de lavage démarre automatiquement.

Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Le programme reprend là où il a été interrompu.

Si l'anomalie persiste, contactez le service après-vente.

Si d'autres codes d'alarme s'affichent, contactez le service après-vente.

Les informations nécessaires au service après-vente figurent sur la plaque signalétique.

Inscrivez les éléments suivants :

• Modèle (MOD.) ....
• Référence produit (PNC) ....
• Numéro de série (S.N.) ....

Les résultats de lavage et de séchage ne sont pas satisfaisants

Problème Cause possible Solution possible
La vaisselle n'est pas propre. VousVous n'avez pas placé les articles dans les paniers de façon à ce que l'eau puisse accéder à toutes les surfaces.	n'avez pas sélectionné le programme approprié pour ce type de vaisselle et de salissure.Places les articles correctement dans les paniers.	Vérifiez que ce programme de lavage est approprié pour ce type de vaisselle et de salissure.
Les bras d'aspersion ne pouvaient pas tourner librement. La vaisselle est mal positionnée dans les paniers.	Vérifiez qu'une disposition incorrecte de la vaisselle ne bloque pas les bras d'aspersion.
Les filtres sont encrassés ou mal montés et installés.	Assurez-vous que les filtres sont propres et correctement montés et installés.
Vous avez utilisé trop peu de produit de lavage ou avez oublié d'approvisionner le distributeur de produit de lavage.	Vérifiez que la quantité de produit de lavage est suffisante.
Traces de tartre sur la vaisselle. Le réservoir de sel régénérant est vide.	Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaisselle.
Réglage incorrect du niveau de l'adoucisseur d'eau.	Ajustez l'adoucisseur d'eau au niveau correct.
Le bouchon du réservoir de sel régénérant n'a pas été vissé correctement.	Assurez-vous que le bouchon du réservoir de sel est correctement fermé.
Les verres et la vaisselle présent des rayures, des taches blanches ou un film bleuâtre.	La quantité de liquide de rinçage est trop élevée.	Réduisez la quantité du liquide de rinçage.
Traces de gouttes d'eau séchée sur les verres et la vaisselle	La quantité de liquide de rinçage est trop basse.	Augmentez la quantité du liquide de rinçage.
Il se peut que le produit de lavage soit en cause.	Utilisez une autre marque de produit de lavage.
La vaisselle est mouillée. Le programme de lavage choisi n'avait pas de phase de séchage ou avait une phase de séchage courte.	Pour de meilleurs résultats de séchage, entrouvrez la porte pendant quelques minutes.
La vaisselle est mouillée et terne.	Le distributeur de liquide de rinçage est vide.	Remplissez le distributeur de liquide de rinçage.
La fonction « Tout en 1 » est activée (cette fonction désactive automatiquement le distributeur de liquide de rinçage).	Activez le distributeur de liquide de rinçage.

Activation du distributeur de liquide de rinçage

1. Activer l'appareil. Assurez-vous que l'appareil est au mode réglage.

2. Appuyez simultanément sur les touches de fonction (B) et (C) et maintenez-les enfoncées jusqu'à ce que les voyants de programme au-dessus des touches de fonction (A), (B) et (C) se mettent à clignoter.

3. Relâchez les touches de fonctions (B) et (C).

4. Appuyez sur la touche de fonction (B).

5. Les voyants de programme au-dessus des touches de fonction (A) et (C) s'éteignent.

6. Le voyant de programme au-dessus de la touche de fonction (B) continue à clignoter.
7. L'écran affiche le réglage choisi pour le distributeur de liquide de rinçage.

0d	Le distributeur de liquide de rinçage est désactivé.
1d	Le distributeur de liquide de rinçage est activé.

1. Appuyez sur la touche de fonction (B) pour modifier le réglage.
2. Désactivez l'appareil pour confirmer.

CARACTÉRISTIQUES TECHNIQUES

Dimensions Largeur	HauteurProfondeur	596 mm850 mm625 mm
Branchement électrique Tension	Puissance totaleFusibleFréquence	220-240V2200 W10 A50 Hz
Pression de l'eau d'alimentation min.	max.	0,5 bar (0,05 MPa)8 bar (0,8 MPa)
Arrivée d'eau 1)	Eau froide ou eau chaude max. 60 °C
Capacité Couverts 12

1) Raccordez le tuyau d'arrivée d'eau à un robinet fileté (3/4 po).

Si l'eau chaude est produite à partir de sources énergétiques alternatives plus respectueuses de l'environnement (par ex. panneaux solaires ou photovoltaïques et énergie éolienne), utilisez un raccordement à l'eau chaude pour réduire la consommation énergétique.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

i Où aller avec les appareils usagés?

Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération officiels SENS.

La liste des centres de collecte officiels SENS est disponible sous www.sens.ch.

Recyclez les matériaux portant le symbole ⚙. Déposez les emballages dans les bacs de recyclage prévus à cet effet.

INSTALLATION

Encastrement

Placez l'appareil à proximité d'un robinet d'arrivée d'eau et d'un dispositif d'évacuation d'eau

Enlevez le dessus de l'appareil pour encastrer celui-ci sous un évier ou un plan de travail de cuisine.

Vérifiez que les dimensions de la niche correspondent aux dimensions de l'illustration.

570 - 600 820 600

Pour enlever le plan de travail de l'appareil

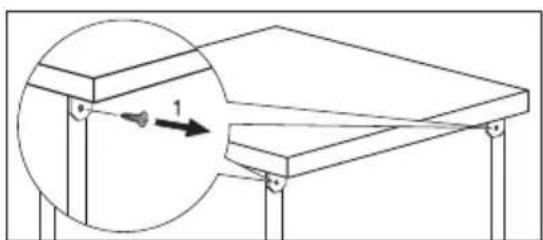

1. Dévissez les vis situées à l'arrière (1).

2. Tirez le plan de travail par l'arrière (2).

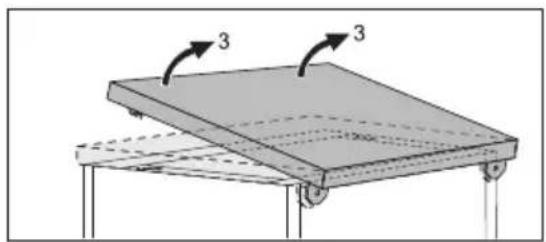

1. Soulevez le plan de travail et dégagez-le des emboîtements avant (3).
2. Desserrez ou serrez les pieds jusqu'à ce que l'appareil soit à niveau.
3. Installez l'appareil sous le plan de travail de la cuisine. Veillez à ne pas écraser ni tordre les tuyaux d'eau au cours de l'installation.

Pour mettre l'appareil à niveau

Le niveau de l'appareil est correct lorsque la porte ferme parfaitement.

Si l'appareil n'est pas correctement à niveau, la porte entre en contact avec les deux côtés du meuble.

Desserrez ou serrez les pieds jusqu'à ce que l'appareil soit parfaitement à niveau.

Raccordement du tuyau de vidange

Raccordez le tuyau de vidange :

• Au robinet de sortie de l'évier et fixez-le sous le plan de travail. Cela empêche les eaux usées de l'évier de repartir dans l'appareil.
• A une conduite fixe dotée d'une ventilation spéciale. Le diamètre intérieur ne doit pas être inférieur à 40 mm.

Enlevez le bouchon de l'évier lorsque l'appareil évacue l'eau pour empêcher tout reflux de l'eau vers l'appareil.

La rallonge de tuyau ne doit pas dépasser 2 mètres. Son diamètre intérieur ne doit pas être inférieur au diamètre du tuyau.

max 85 cm max 400 cm min 40 cm

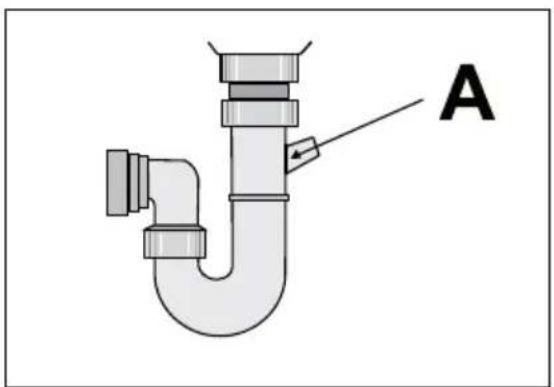

Lorsque vous raccordez le tuyau de vidange à un embout du siphon sous l'évier, n'oubliez pas d'en-lever toute la membrane en plastique (A). Si vous oubliez d'enlever toute la membrane, les particules d'aliments risquent de s'accumuler avec le temps et de boucher l'embout du tuyau de vidange du lave-vaisselle.

A

Un dispositif de sécurité empêche l'eau sale de retourner dans l'appareil. Si le robinet de votre évier est doté d'un clapet de retenue, cela risque d'entraver la vidange correcte de l'appareil. Enlevez le
