MODE D'EMPLOI L557 LOGICOM

L 557 Kiosqu Téléphone Main Libre avec Répondeur Numériqu

L 557 Kiosque

Téléphone Main Libre avec Répondeur Numérique

Tél. : [phone]

01 48 63 67 95

Manuel d'utilisation

A lire impérativement avant la mise en service de l'appareil.

SOMMAIRE

1 Présentation de l'appareil page 8
2 Fonction téléphone page 11
3 Fonction répondeur page 15
4 En cas de problèmes page 30
5 Procédure pour contacter le S.A.V. page 31
6 Champ d'application de la garantie page 31

1 PRESENTATION

Vous venez d'acquérir le L 557 et nous vous en remercions.

Intégrant les plus récentes technologies, il est l'outil indispensable pour communiquer aujourd'hui.

Enfin, compact et facile à utiliser, le L 557 tiendra peu de place sur votre bureau.

Merci de bien vouloir lire la notice entièrement pour l'utiliser au mieux.

1-1	Contenu de l'emballage	page 3
1-2	Caractéristiques	page 3
1-3	Précautions d'emploi	page 5
1-4	Conditions de sécurité	page 7
1-5	Instructions d'installation	page 7
1-6	Schémas et fonction	page 8

LOGICOM®

1-1 Contenu de l'emballage

L'emballage du L 557 comprend :

• L'appareil et son combiné téléphonique.
- Le cordon spiral.
• Le cordon de ligne téléphonique.
- La notice d'utilisation.
• L'alimentation associée.

Vérifier le contenu de l'emballage, et contactez votre vendeur s'il vous manque un accessoire.

1-2 Caractéristiques

Les caractéristiques du L 557 sont :

Le téléphone

• Main libre avec volume réglable.
• 3 Mémoires à accès direct (16 chiffres).
• Fonction secret.
• Fonction pause.
• Touche BIS.
• Accès au service Confort France Télécom (Touche R).
• Sonnerie réglable ( ♣ / ♣ / ⚫ )
• Curseur de volume

LOGICOM®

Le répondeur

• Répondeur numérique.
• Synthèse vocale.
• Les messages sont horodatés (jour/heure/min.).
• 2 annonces par défaut (Répondeur enregistreur et Répondeur seul).
• Une annonce de 60 secondes (répondeur enregistreur).
• Une annonce de 15 secondes (répondeur seul).
• Capacité mémoire totale de 12 minutes.
• Capacité mémoire de 90 secondes maximum par message.
• Mode économiseur d'appel uniquement.
  • Code de sécurité à 4 chiffres personnalisé.
• Code d'avertisseur d'appel à 4 chiffres personnalisé.
• Avertisseur d'appel.
• Effacement total ou sélectif des messages.
• Messagerie personnelle (MEMO).
• Filtrage d'appels.
• Indicateur de mémoire pleine.
• Enregistrement d'une conversation.
• Avance et retour rapide pour la sélection des messages.
• Utilisation de toutes les fonctions à distance.
• Sauvegarde des messages par pile.
• Indicateur de pile vide.
• Alerte sonore de nouveaux message.

LOGICOM®

1-3 Précautions d'emploi

Cet appareil va recevoir vos appels en utilisant votre message d'annonce puis enregistre le ou les messages de vos correspondants. Il n'utilise pas de cassette, tous les messages sont enregistrés à l'aide d'une mémoire numérique. Donc il n'y a pas de parties mécaniques qui risqueraient de s'user.

Lorsque vous utilisez votre appareil téléphonique, de simples précautions doivent être suivies pour éviter tout risque d'incendie ou de choc électrique afin de ne blesser personne. Faites bien attention aux notes suivantes :

Précautions concernant l'appareil :

• Lire et bien comprendre toutes les instructions.
• Débrancher l'appareil avant de le nettoyer. Ne pas utiliser de produits d'entretien liquide ou aérosol. Nettoyer avec un chiffon sec.
• Ne pas utiliser l'appareil près d'une source d'eau, par exemple : près d'une baignoire, d'une bassine d'eau, d'un évier ou d'un bac à lessive, sur un support humide ou près d'une piscine.
• Ne pas placer l'appareil sur un support instable (table à roulettes par exemple) une éventuelle chute pourrait causer des dommages importants au téléphone.
• Ne rien laisser reposer sur le cordon d'alimentation. Ne pas placer l'appareil dans un endroit où l'on pourrait malmener le cordon en marchant dessus.
• Ne pas surcharger la prise de courant et les rallonges électriques car cela peut entraîner un risque d'incendie ou de choc électrique.
• Pour réduire le risque de choc électrique, ne pas démonter l'appareil. Apportez-le à un personnel de service qualifié lorsqu'un service ou une réparation est nécessaire. L'ouverture ou le démontage du couvercle peut vous exposer à des tensions électriques élevées ou à d'autres risques. Un mauvais assemblage des pièces peut entraîner un choc électrique lorsque l'appareil est utilisé par la suite.
• Débrancher l'appareil de la prise de courant et demander de l'aide à une personne de service qualifiée dans les conditions suivantes :
• Lorsque le cordon d'alimentation de l'appareil est endommagé ou usé.
• Si un liquide a été renversé sur l'appareil.
• Si l'appareil a été exposé à la pluie ou à de l'eau.

LOGICOM®

-Si l'appareil n'agit pas selon les instructions données.

- Si l'appareil est tombé ou si le combiné a été endommagé.

- Si les performances de l'appareil sont réduites.

• Ne pas utiliser l'appareil à proximité d'une fuite de gaz.
• Ne jamais installer le téléphone pendant un orage.
• Ne jamais toucher les parties du téléphone qui se trouverait dénudées à moins que ce téléphone ne soit déconnecté du réseau électrique.
• Le bloc secteur est dépourvu d'interrupteur, connectez-le à proximité immédiate du répondeur, sur une prise accessible.

Précautions concernant la pile :

Pour réduire les risques d'incendie ou de blesser quelqu'un, veuillez bien lire et suivre les instructions suivantes :

• Ne pas mettre la pile dans un feu. Elle pourrait exploser. Renseignez-vous auprès de votre réseau local pour connaître les dispositions spéciales pour leur destruction.
• Ne pas ouvrir ou endommager la pile. Le dégagement d'électrolyte est corrosif et peut provoquer des dommages aux yeux et à la peau. Il peut être toxique s'il est avalé.
• Ne pas tenter de recharger la pile (non fournie) avec l'appareil, la pile pourrait dégager de l'électrolyte corrosif ou exploser.
• Lors de la pose de la pile dans l'appareil, la polarité doit être respectée. Une inversion de la pile peut la décharger et il peut en résulter une fuite d'électrolyte ou une explosion.
• Enlever la pile d'un appareil qui ne sera pas utilisé durant une longue période (plusieurs mois ou plus) car, pendant ce temps, la pile peut suinter dans l'appareil.
• Débarrasser le produit de la pile usée, car celle-ci est susceptible de suinter dans l'appareil.

NB : Conserver précieusement ce manuel d'utilisation pour toutes références futures.

LOGICOM®

1-4 Conditions de sécurité

• L'appareil n'est pas connectable à un schéma d'alimentation IT.
• L'adaptateur servant de dispositif de sectionnement, le socle de prise de courant doit être installé à proximité de l'appareil et doit être aisément accessible.
• La connexion à la ligne téléphonique et la prise combiné répondent au niveau de sécurité TRT.
• L'entrée d'alimentation répond au niveau de sécurité TBS.
• La sécurité électrique correspond aux vérifications NF EN 60950, et à l'amendement A1, A2, A3, et A4
• La température maximale d'utilisation est de 35°C.
• Le cordon téléphonique doit-être impérativement débranché avant l'ouverture de la trappe à piles, située sous la base.

1-5 Instructions d'installation

Placer le téléphone sur une surface stable et plane en laissant de chaque côté au moins 25 mm d'espace libre pour l'aération.

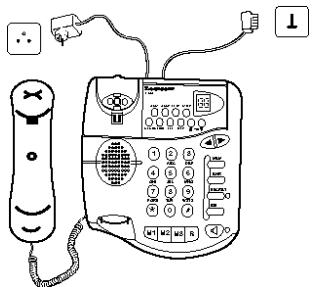

• Connecter comme indiqué dans la figure 1.
• Raccorder le cordon spiral au combiné et au connecteur situé sur le coté gauche de l'appareil.
• Connecter la fiche de l'adaptateur à la prise marquée "AC 9V" située à l'arrière de l'appareil et à la prise de courant.
• L'afficheur (17) indique un décompte (initialisation du répondeur) puis un bip est émis.
• L'afficheur (17) indique "CL", tant que l'heure n'est pas programmée.
• Raccorder la prise téléphonique sur le connecteur "LIGNE" situé à l'arrière et à la prise murale.

IMPORTANT : Enlever la pile si vous n'utilisez pas le répondeur pendant une longue période.

LOGICOM®

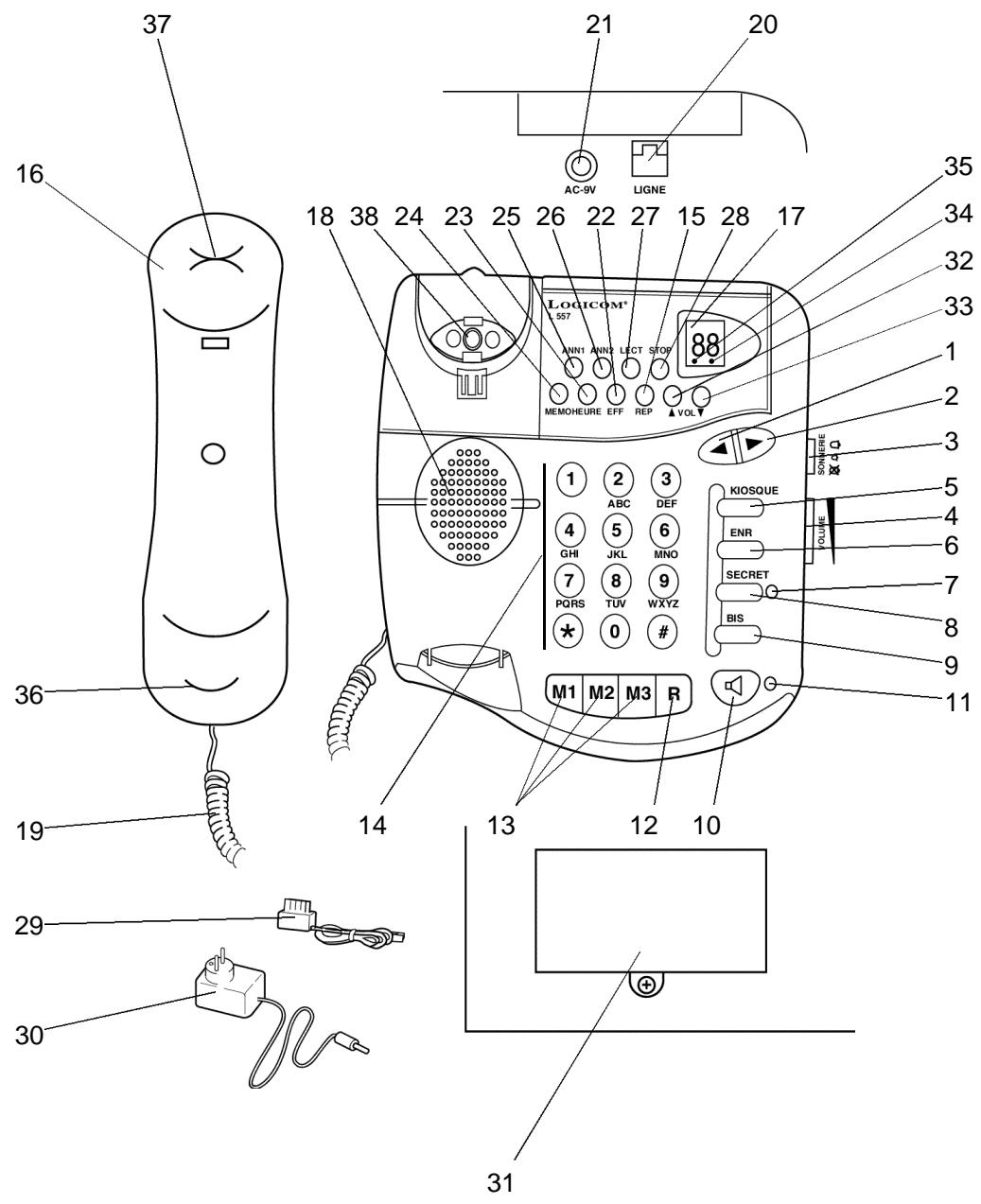

1-6 Schéma et fonctions

37 16 36 19 29 30 14 21 20 AC-9V LIGNE 18 38 24 23 25 26 22 27 15 28 17 LOGICOM* 557 ANN1 ANN2 LECT STOP MEMOHEURE EFF REP VOL 1 2 3 ABC DEF 4 5 6 GHI JKL MNO 7 8 9 PQRS TUVWXYZ * 0 # SONFIRE KIOSQUE ENR SECRET BIS M1 M2 M3 R 10 13 12 11 31

LOGICOM®

1) Touche ◀

• Permet de lire le message précédent.
• Permet de relire le message en cours.
• Permet de programmer le code à l'avertisseur d'appel.

2) Touche ▶

• Permet de lire le message suivant.
• Permet de programmer le code de sécurité.

3) Interrupteur

- Permet de régler le volume de la main libre.

4) Curseur volume

- Permet de régler le volume de l'écoute amplifiée.

5) Touche KIOSQUE

- Permet l'accès au service Kiosque.

6) Touche ENR

- Permet la mise en mémoire des numéros

7) Témoin lumineux

• Indique l'état de la touche secret :
• témoin allumé : touche secret activée
• témoin éteint : touche secret désactivée

8) Touche SECRET

- Permet d'interrompre momentanément la communication avec le correspondant.

9) Touche BIS

- Permet de recomposer le dernier numéro.

- Permet d'activer ou de désactiver la main libre.

11) Témoin lumineux

- Indique que la main libre est activée.

12) Touche R

- Permet l'accès au service Confort de France Telecom.

- Permet l'accès au 3 mémoires directes.

14) Clavier de numérotation

- Permet de composer un numéro de téléphone.

15) Touche REP

- Permet la mise en ou hors service du répondeur.

- Permet d'afficher le nombre de messages, le code de sécurité, le mode de fonctionnement du répondeur.

18) Haut parleur

- Permet d'écouter votre correspondant en main libre.

19) Cordon spiral

- Permet de raccorder le combiné à la base.

20) Connecteur

- Permet de raccorder la prise téléphonique.

21) Fiche d'alimentation AC \~ 9V

- Permet de raccorder l'adaptateur d'alimentation.

22) Touche EFF

- Permet d'effacer les messages.

23) Touche HEURE

• Permet d'obtenir l'heure et le jour de façon vocale.
• Permet de régler l'heure et le jour.

24) Touche MEMO

- Permet d'enregistrer un message personnel.

25) Touche ANN 1

• Permet d'enregistrer l'annonce 1.
• Permet de lire d'annonce1.

26) Touche ANN 2

• Permet d'enregistrer l'annonce 2.
• Permet de lire l'annonce 2.

27) Touche LECT

- Permet de lire les messages, les mémos,...

28) Touche STOP

• Permet de faire une pause en cours de
  lecture.
• Permet d'arrêter la lecture.

29) Adaptateur d'alimentation.

30) Cordon téléphonique.
31) Compartiment PILE

- Permet d'insérer une pile de 9V (non fournie) pour la sauvegarde de l'annonce, des messages, du code de sécurité, et de l'horodatage.

LOGICOM®

32) Touche Vol ▲ Permet d'augmenter le volume des fonctions du répondeur (Annonces, Lecture des messages, Mémos, etc...).
33) Touche Vol ▼ Permet de diminuer le volume des fonctions du répondeur (Annonces, Lecture des messages, Mémos, etc...).
34) Témoin lumineux Clignote quand vous avez des messages.
35) Témoin lumineux Allumé quand le répondeur est en service. Eteint quand le répondeur est hors service. Clignote quand vous avez de nouveaux messages.
36) Microphone Permet de parler à votre correspondant.
37) Ecouteur Permet d'écouter votre correspondant.
38) Pédale de raccroché Permet de couper la communication.

2 FONCTION TELEPHONE

2-1 Réglage de la sonnerie page 12
2-2 Réception d'un appel page 12
2-3 Mise en mémoire des numéros page 12
2-4 Composition d'un numéro page 13
2-5 Fonction secret page 13
2-6 Accès aux Services Confort (touche R) page 14
2-7 Main libre page 14

LOGICOM®

2-1 Réglage de la sonnerie

L'interrupteur (3) vous permet de régler le mode de sonnerie :

• Position ⚠ : Le téléphone sonne faiblement.
• Position : Le téléphone sonne fort.
• Position : Le téléphone ne sonne pas.

2-2 Réception d'un appel

• Le téléphone sonne (interrupteur (3) sur ♣ ou ♣).
  • Décrochez le combiné.

ou

• Pressez la touche (10) MAIN LIBRE (voir chap. 2.7)
  • Parlez à votre correspondant
• La communication est terminée, raccrochez le combiné ou pressez la touche (10)
• Le téléphone est en attente d'appel.

2-3 Mise en mémoire des numéros

Remarque : Vous pouvez mettre en mémoire 3 numéros de 16 chiffres.

a) Enregistrement des numéros dans les 3 mémoires à accès direct :

• Décrochez le combiné.
- Attendez la tonalité.
- Pressez la touche (6) ENR.
- Composez le numéro à mettre ne mémoire à l'aide du clavier numérique (14).
- Pressez la touche (6) ENR.
- Pressez l'une des touches (13) (M1, M2, M3).
- Raccrochez le combiné. Le numéro est mémorisé.

NB : En cas d'erreur, raccrochez le combiné et reprendre la même procédure. Le nouveau numéro en mémoire supprimera l'ancien.

LOGICOM®

2-4 Composition d'un numéro

a) Composition normale d'un numéro :

• Décrochez le combiné.
- Attendez la tonalité.
- Composez le numéro de votre correspondant.

b) Composition du dernier numéro appelé :

• Décrochez le combiné.
- Attendez la tonalité.
- Pressez la touche (9) BIS.
- Le dernier numéro appelé est composé automatiquement.

c) Composition d'un numéro en mémoire :

• Décrochez le combiné.
- Attendez la tonalité.
- Pressez l'une des touches (M1, M2, M3).
- Le numéro désiré est composé automatiquement.

2-5 Fonction Secret

Cette fonction vous permet, lors d'une communication de parler avec une tierce personne sans être entendu par votre correspondant.

• Lors d'une communication.
• Pressez la touche (8) SECRET.
  • Le témoin lumineux (7) s'allume.
• Vous pouvez parler avec une tierce personne.
• Votre correspondant n'entend plus rien.
• Pressez la touche (8) SECRET.
• Vous pouvez reparler avec votre correspondant.

LOGICOM®

2-6 Accès aux Services Confort (Touche R)

Le L 557 permet l'accès à certain Services Confort de france Télécom. Pour tout renseignement, contactez votre agence France Télécom (14, appel gratuit ou 3614 France Télécom, sur votre minitel).

ATTENTION : - Le L 557 ne permet pas l'accès au Service Présentation du Numéro.

2-7 Main libre

Cette fonction vous permet sans décrocher le combiné :

• d'obtenir la tonalité.
• De composer le numéro de votre correspondant.
  • D'entendre votre correspondant.
• De parler avec votre correspondant.

a) Pour appeler :

• Pressez la touche (10)
  • Le témoin lumineux (11) s'allume.
• Attendez la tonalité puis composez le numéro de votre correspondant.
• Parlez lorsque votre correspondant décroche.

b) Pour recevoir :

• Le téléphone sonne (inter sur ♣ ou ♣).
• Pressez la touche (10)
  • Le témoin lumineux (11) s'allume.
• Vous pouvez converser avec votre correspondant.

c) Pour basculer du mode Main Libre au mode combiné :

• Lors d'une communication, en Main Libre.
• Décrochez le combiné.
• La Main Libre se coupe automatiquement.
  • Parlez avec votre correspondant.
• La communication terminée, raccrochez le combiné.

LOGICOM®

3 FONCTION RÉPONDEUR

Le L 557 comprend un répondeur enregistreur numérique (sans cassette), d'une capacité de 12 minutes maximum, interrogeable à distance. La durée de chaque message est limité à 90 secondes.

3-1 Ecran LCD page 16

3-2 Mise à l'heure page 17

3-3 Programmation du code de sécurité page 17

3-4 Annonces par défaut page 18

3-5 Enregistrement des annonces page 18

3-6 Contrôle de la bande annonce page 19

3-7 Effacement des annonces enregistrées par l'utilisateur page 19

3-8 Sélection du mode répondeur page 20

3-9 Mise en & hors service du répondeur page 20

3-10 Déclenchement du répondeur page 21

3-11 Enregistrement d'un message personnel page 21

3-12 Enregistrement d'une conversation téléphonique page 22

3-13 Programmation du code d'avertissement d'appel page 22

3-14 Utilisation de l'avertissement d'appel page 23

3-15 Activer/désactiver l'avertisseur sonore de nouveaux messages page 23

3-16 Economiseur d'appel page 24

3-17 Filtrage d'appel page 24

3-18 Lecture des messages reçus page 24

3-19 Effacement des messages, des conversations téléphoniques et des mémos page 25

3-20 Mémoire pleine page 26

3-21 Utilisation et interrogation à distance page 27

3-22 Les codes de commandes page 27

3-23 Mise en service à distance page 29

3-24 Sauvegarde de la mémoire page 29

LOGICOM®

3-1 Ecran LCD

Afficheur	Indication
“L0”	Indique que la pile de sauvegarde est absente ou usée
“CL”	Indique que l’heure n’est pas programmée
“A1”	S’affiche au début de l’enregistrement de l’annonce 1 et pendant sa lecture
“A2”	S’affiche au début de l’enregistrement de l’annonce 2 et pendant sa lecture
“2r”	Indique l’enregistrement d’une conversation
“PS”	Indique que la lecture des messages a été momentanément interrompu (PAUSE)
“ES”	Indique l’effacement des messages
“oo”	S’affiche au début de l’enregistrement du MEMO
“ON”	Indique que le répondeur est en service
“OF”	Indique que le répondeur est hors service
“Ao”	Indique que le répondeur est mode répondeur seul
“bn”	Indique que l’indicateur de nouveaux messages est activé
“bF”	Indique que l’indicateur de nouveaux messages est désactivé
“SA”	Indique la sauvegarde des messages
“Sc”	S’affiche au début de la programmation du code de sécurité
“Cc”	S’affiche au début de la programmation du code d’avertisseur d’appel
“FU”	Indique que la mémoire du répondeur est pleine
“≡X”	Indique le premier chiffre du code de sécurité lors de la programmation
“=X”	Indique le deuxième chiffre du code de sécurité lors de la programmation
“-X”	Indique le troisième chiffre du code de sécurité lors de la programmation
□“X”	Indique le quatrième chiffre du code de sécurité lors de la programmation
88	Indique le mode test du répondeur
00-60	Indique le nombre de message enregistré sur le répondeur
00,01,02,...,59	Indique le temps d’enregistrement des annonces, du MEMO
00,11,22,...,99	Indique l’initialisation du répondeur

X est un nombre compris entre 0 et 9.

3-2 Mise à l'heure

"CL" vous indique que l'heure et le jour n'ont pas été programmé.

Pour programmer l'heure et le jour vous devez suivre la manipulation suivante :

• Appuyer et maintenir enfoncé la touche (23) HEURE jusqu'à ce que l'appareil diffuse un jour de la semaine.
  • Le jour est annoncé.
• Presser brièvement la touche (2) ▶ pour passer au jour suivant, ou sur la touche (1) ◀ pour passer au jour précédent.
• Presser brièvement la touche (23) HEURE pour valider le jour.
• Le répondeur annonce l'heure (sur 24 heures).
• Presser brièvement la touche (1) ◀ ou (2) ▶ pour régler l'heure.
• Presser brièvement la touche (23) HEURE pour valider l'heure.
  • Le répondeur annonce les minutes.
• Presser brièvement la touche (1) ◀ ou (2) ▶ pour régler les minutes.
• Presser brièvement la touche (23) HEURE pour valider les minutes.
• Le synthétiseur vocal diffuse l'heure et le jour, la mise à l'heure est alors validée.

NB : Si aucune touche n'est pressée pendant 8 secondes, le répondeur retourne automatiquement au mode précédent.

3-3 Programmation du code de sécurité

Le code de sécurité est un nombre à 4 chiffres qui vous permet d'interroger votre répondeur à distance. Le code de sécurité par défaut est "0000".

Exemple : si l'afficheur (17) indique “=1”, “=2”, “-3”, “□4”, le code de sécurité sera “1 2 3 4”.

Pour programmer le code de sécurité vous devez suivre la manipulation suivante :

• Presser la touche (2) ▶ jusqu'à ce que le répondeur vous diffuse "s'il vous plaît entrez le code d'interrogation à distance zéro".
• Presser brièvement la touche (1) ◀ ou (2) ▶ pour régler le premier chiffre du code de sécurité.
• Presser brièvement la touche (15) REP pour valider le premier chiffre du code de sécurité.
• Le deuxième chiffre du code est sécurité est annoncé.
• Presser brièvement la touche (1) ◀ ou (2) ▶ pour régler le deuxième chiffre du code de sécurité.
• Presser brièvement la touche (15) REP pour valider le deuxième chiffre du code de sécurité.

LOGICOM®

• Le troisième chiffre du code de sécurité est annoncé.
• Presser brièvement la touche (1) ◀ ou (2) ▶ pour régler le troisième chiffre du code de sécurité.
• Presser brièvement la touche (15) REP pour valider le troisième chiffre du code de sécurité.
• Le quatrième chiffre du code de sécurité est annoncé.
• Presser brièvement la touche (1) ◀ ou (2) ▶ pour régler le quatrième chiffre du code de sécurité.
• Presser brièvement la touche (15) REP pour valider le quatrième chiffre du code de sécurité.

NB : Si aucune touche n'est pressée pendant 8 secondes, le répondeur retourne automatiquement au mode précédent.

3-4 Annonces par défaut

- Deux annonces par défaut ont été préenregistrées par le constructeur (l'annonce 1 et l'annonce 2).

• Appuyez brièvement sur la touche (25) ANN 1 pour écouter l'annonce 1 par défaut. OU
• Appuyez brièvement sur la touche (26) ANN 2 pour écouter l'annonce 2 par défaut.
• Le synthétiseur vocal diffuse l'annonce par défaut.
• Le répondeur retourne dans son état précédent.

3-5 Enregistrement des annonces

L'enregistrement de l'annonce 1 et 2 supprime les annonces par défaut. Pour récupérer les annonces par défaut voir Chap. 3.7, page 20.

a) Enregistrement de l'annonce 1

REMARQUE : l'annonce 1 ne doit pas dépasser 60 secondes. Parlez d'une voix forte et claire. Parlez à 10 cm du micro. L'annonce 1 correspond au mode répondeur enregistreur.

• Presser la touche (25) ANN 1 jusqu'à l'audition d'un bip sonore.
• L'afficheur (17) indique A1 puis la durée de l'enregistrement en cours.
• Enregistrez votre annonce*.
• Pressez la touche (28) STOP pour arrêter l'enregistrement, afin d'écourter les 60 secondes.
  • Le répondeur diffuse l'annonce.

Si votre annonce ne vous convient pas, recommencez la même procédure.

* Exemple d'annonce : "Bonjour, vous êtes bien chez X..., je suis actuellement absent mais laissez votre message après le bip sonore, je vous recontacterai dès mon retour. A bientôt".

b) Enregistrement de l'annonce 2

REMARQUE : l'annonce 2 ne doit pas dépasser 15 secondes. Parlez d'une voix forte et claire. Parlez à 10 cm du micro. L'annonce 2 correspond au mode répondeur seul.

LOGICOM®

• Pressez la touche (26) ANN 2 jusqu'à l'audition d'un bip sonore.
• L'afficheur (17) indique A2 puis la durée de l'enregistrement en cours.
• Enregistrez votre annonce.
• Pressez la touche (28) STOP pour arrêter l'enregistrement, afin d'écourter les 15 secondes.
  • Le répondeur diffuse l'annonce.

Si votre annonce ne vous convient pas, recommencez la même procédure.

3-6 Contrôle de la bande annonce

Pour le contrôle de la bande annonce, vous devez suivre la procédure suivante :

• Pressez brièvement la touche (25) ANN 1 ou (26) ANN 2.
• Le répondeur diffuse l'annonce correspondante.
• Pour arrêter la lecture de l'annonce, pressez brièvement la touche (28) STOP
• Le répondeur retourne à l'état dans lequel il était précédemment.

NB : Vous pouvez presser plusieurs fois la touche (32) Vol ▲ ou (33) Vol ▼ pour diminuer ou augmenter le volume d'écoute.

3-7 Effacement des annonces enregistrées par l'utilisateur

L'effacement des annonces enregistrées par l'utilisateur vous permet de récupérer les annonces par défaut. Pour effacer vos annonces enregistrées vous devez suivre la procédure suivante :

• Presser brièvement la touche (25) ANN 1 ou (26) ANN 2.
• L'annonce correspondante à la touche pressée (ANN 1 ou ANN 2) est diffusée.
• Pendant la diffusion de l'annonce, pressez brièvement la touche (22) EFF.
• Votre annonce s'efface et l'annonce par défaut est diffusée.
• Le répondeur retourne dans son état précédent.

LOGICOM®

3-8 Sélection du mode répondeur

Vous avez deux modes de fonctionnement : Répondeur Enr égistreur et Répondeur seul

• Si vous désirez que votre correspondant laisse un message après votre annonce, vous devez mettre le L 557 sur la position répondeur enregistreur.
• Si vous désirez que votre correspondant ne laisse pas de message après votre annonce, vous devez mettre le L 557 sur la position répondeur seul.

Pour sélection d'un de ces modes, vous devez suivre la procédure suivante :

• Presser la touche REP (15) jusqu'à l'audition d'un bip sonore.
• Si le répondeur affiche A1 puis diffuse l'annonce 1, le L 557 est sur la position répondeur enregistreur.
• Si le répondeur affiche A2 puis diffuse l'annonce 2, le L 557 est sur la position répondeur seul.

NB : quand le L 557 est sur la position répondeur seul l'afficheur indique Ao.

3-9 Mise en & hors service du répondeur

• Pressez brièvement la touche (15) REP pour mettre en service l'appareil.
• "Répondeur en service" est diffusé et le témoin lumineux (35) s'allume.
• Pressez brièvement la touche (15) REP pour mettre hors service l'appareil.
• "Répondeur hors service" est diffusé le témoin lumineux (35) s'éteint.

LOGICOM®

3-10 Déclenchement du répondeur

Le L 557 fonctionne uniquement en mode Economiseur d'appel. Ce mode permet de gère automatiquement le déclenchement du répondeur.

• Si vous n'avez pas de message enregistré, le L 557 se déclenchera à la 4^ème sonnerie.
• Si vous avez des messages non lus enregistrés dans votre répondeur, le L 557 se déclenchera à la 2^ème sonnerie.
• Si vous avez des messages lus enregistrés dans votre répondeur, le L 557 se déclenchera à la 4 ^ème sonnerie.
• Si vous avez des messages lus et non lus enregistrés dans votre répondeur, le L 557 se déclenchera à la 2^ème sonnerie.
• Si le L 557 se déclenche à la 10^ème sonnerie
• soit la mémoire est pleine (voir chapitre 3-20).
• soit votre répondeur est hors service (voir chapitre 3-23 ou 3-9).

3-11 Enregistrement d'un message personnel (MEMO)

REMARQUES : la fonction MEMO vous permet de laisser un message personnel sur votre répondeur.

• Il sera comptabilisé comme un appel.
• Le MEMO ne doit pas dépasser 90 secondes.

- Appuyez 3 secondes sur la touche (24) MEMO.

- Un bip sonore retentit.

- L'afficheur (17) indique “□ □” puis la durée de l'enregistrement en cours.

• Parlez d'une voix forte et claire.

- Pressez brièvement la touche (28) STOP pour arrêter l'enregistrement, afin d'écourter les 90 secondes.

- Le répondeur retourne dans son état précédent et comptabilise un appel.

NB : Pour la lecture d'un MEMO (voir chapitre 3-18).

LOGICOM®

3-12 Enregistrement d'une conversation téléphonique

• Pendant une conversation téléphonique appuyez sur la touche (24) MEMO jusqu'à ce que "2r" s'affiche sur l'écran.
• L'afficheur (17) indique la durée de l'enregistrement encours.
• Pour arrêter l'enregistrement de la conversation, appuyez sur la touche STOP (28).

NB : Pendant l'enregistrement de la conversation téléphonique le L 557 émet un signal sonore tous les 15 secondes pour indiquer au correspondant qu'il est enregistré.

3-13 programmation du code d'avertisseur d'appel

Le code d'avertisseur d'appel doit être différent du code de sécurité.

Le code d'avertisseur d'appel vous permet de faire un filtrage d'appel plus restreint.

Remarque : Le code d'avertisseur d'appel est composé de 4 chiffres. Le code d'avertisseur d'appel par défaut est 0001.

Programmation du code d'avertisseur d'appel

• Pressez la touche (1) ◀ jusqu'à ce que le répondeur vous diffuse "s'il vous plaît entrez le code d'avertisseur d'appel".
• Le premier chiffre du code d'avertisseur d'appel est annoncé.
• Réglez le premier chiffre, à l'aide de la touche (1) ◀ pour passer au chiffre précédent ou la touche (2) ▶ pour passer au chiffre suivant.
• Pressez la touche (15) REP pour valider le premier chiffre.
• Le deuxième chiffre du code d'avertisseur d'appel est annoncé.
• Réglez le deuxième chiffre, à l'aide de la touche (1) ◀ pour passer au chiffre précédent ou la touche (2) ▶ pour passer au chiffre suivant.
• Pressez la touche (15) REP pour valider le deuxième chiffre.
• Le troisième chiffre du code d'avertisseur d'appel.
• Régler le troisième chiffre à l'aide des touches (1) ◀ et (2) ▶.

LOGICOM®

• Pressez la touche (15) REP pour valider le troisième chiffre.
• Le quatrième chiffre du code d'avertisseur d'appel est annoncé.
• Réglez le quatrième chiffre, à l'aide des touches (1) ◀ et (2) ▶.
• Pressez la touche (15) REP pour valider le quatrième chiffre.
• Le répondeur retourne dans son état précédent.

NB : Si aucune touche n'est pressée pendant 8 secondes, le L 557 retourne automatiquement au mode précédent.

3-14 Utilisation de l'avertisseur d'appel

Pour utiliser cette fonction il faut donner le code d'avertisseur d'appel à votre correspondant. Votre correspondant doit faire la manipulation suivante :

• Composez le N° de téléphone.
• Le répondeur se déclenche et diffuse l'annonce.
• Pendant la diffusion de l'annonce, pressez 2 fois la touche “*” suivi de votre code d'avertisseur d'appel.
• Attendre que vous décrochiez.

Vous disposez de 30 secondes environ pour décrocher durant lesquelles votre répondeur émet des bips.

Au-delà de ces 30 secondes le L 557 revient en mode repos.

3-15 Activer/désactiver l'avertisseur sonore de nouveaux messages

Cette fonction permet d'être alerté par des bips sonore, lorsque vous avez de nouveaux messages.

a) Activation de l'alerte de nouveaux messages
- Pressez la touche (28) STOP jusqu'à ce que l'afficheur vous indique "bn".
b) Désactivation de l'alerte de nouveaux messages
- Pressez la touche (28) STOP jusqu'à ce que l'afficheur vous indique "bf".

LOGICOM®

3-16 Economiseur d'appel

Le L 557 fonctionne uniquement en économiseur d'appel. Ce mode de fonctionnement vous permet lors d'une interrogation à distance d'économiser un appel si vous n'avez pas de nouveau message.

• Composez votre N° de téléphone.
• Si votre répondeur se déclenche à la deuxième sonnerie, cela vous indique que vous avez de nouveau message.
• Si votre répondeur se déclenche à la quatrième sonnerie, cela vous indique que vous n'avez pas de nouveau message.

Donc si le répondeur ne se déclenche pas à la deuxième sonnerie, vous pouvez raccrocher. Vous avez ainsi économisé un appel.

3-17 Filtrage d'appel

• Vous pouvez écouter le message durant l'appel de votre correspondant.
• Si vous désirez prendre cet appel, il vous suffit de décrocher le téléphone.

3-18 Lecture des messages reçus

REMARQUE : Les mémos et les conversations téléphoniques sont comptabilisés comme des messages reçus.

Pour écouter les messages, mémos et conversations téléphoniques vous disposez de manœuvres suivantes :

• Lire le message suivant : pressez brièvement la touche (2) ▶.
• Revenir au début du message en cours : pressez brièvement la touche (1) ◀.
• Lire le message précédent : appuyez 2 fois sur la touche (1) ◀.
• Interrompre momentanément la lecture : pressez brièvement la touche (27) LECT.
• Reprendre la lecture interrompue : pressez brièvement la touche (27) LECT.
• Arrêtez la lecture : pressez brièvement la touche (28) STOP.

LOGICOM®

Lecture des messages et des mémos :

• Pour écouter uniquement les messages non lus (nouveau) appuyer pendant 3 secondes sur la touches (27) lect. Le synthétiseur diffusera “vous avez... nouveaux messages” puis la lecture commence.
• Pour écouter tous les messages (déja lus et nouveaux), pressez brièvement la touche (27) LECT. Le synthétiseur diffusera “Vous avez...messages”. La lecture recommencera.
• Si aucun message n'est à lire (ancien ou nouveau, selon la demande), le synthétiseur vocal diffuse "Vous n'avez pas de message".
• Vous pouvez régler le volume à l'aide des touches (32) Vol ▲ ou (33) Vol ▼.
• Pour diminuer le volume, vous devez maintenir enfoncée la touche (33) Vol ▼.
• Pour augmenter le volume, vous devez maintenir enfoncée la touche (32) Vol ▲.
• La date et l'heure d'arrivée des messages est diffusée à la fin de la lecture de chaque message.
• Après la lecture du dernier message, le synthétiseur diffusera "Fin des messages".

NB : Après la lecture de vos messages, si vous ne pressez pas la touche (22) EFF, tous les messages seront sauvegardés automatiquement.

3-19 Effacement des messages, des conversations téléphoniques et des mémos

REMARQUE : L'effacement des messages, mémos et des conversations téléphoniques est possible, uniquement après avoir fait une écoute complète. Sauf pour l'effacement d'un message, en cours de lecture.

Effacement total des messages (après la lecture) :

• A la fin de la lecture des messages, appuyez 3 secondes sur la touche (22) EFF.
• Un bip est émis.
• Les messages sont effacés et le répondeur retourne dans son état précédent.

Effacement sélectif des messages (en cours de lecture).

• Pendant l'écoute d'un message, pressez brièvement la touche (22) EFF.
• Le message en cours de lecture est effacé, puis le répondeur reprend sa lecture si d'autres messages sont enregistrés.

LOGICOM®

3-20 Mémoire pleine

Sur place :

• L'afficheur indique "Fu.
- Faites une lecture des messages.
- Effacez les messages (voir le chapitre effacement des messages).
- Vous obtenez de la capacité mémoire.
- Votre répondeur peut enregistrer les prochains messages.

Lors d'un appel :

• Le répondeur se déclenche à la 10^èmex sonnerie.
  • L'annonce 2 est diffusée.
• Vous disposez de 8 secondes pour composer lentement votre code de sécurité (audelà de ces 8 secondes le répondeur coupe la communication).
• Composez lentement le code pour une lecture des messages (voir le chapitre code de commande).
• Après cette manipulation, il est préférable de composer lentement le code d'effacement des messages (voir le chapitre code de commande). Ceci vous permettra de remettre votre répondeur en attente d'appel.

3-21 Utilisation et interrogation à distance

Ce chapitre vous explique les manipulations à suivre pour l'utilisation à distance de toutes les fonctions possibles. A partir d'une cabine téléphonique, etc..

Utilisation et interrogation à distance :

• Composez votre numéro de téléphone.
• Le répondeur se déclenche et diffuse l'annonce.
• Pendant la diffusion de l'annonce, pressez 2 fois la touche “★” suivi de votre code de sécurité.
• Le répondeur émet un signal sonore de confirmation si le code est correct.
• Composez lentement le code de commande correspondant à la fonction souhaitée.
• Le répondeur émet un signal sonore après chaque fonction et revient en attente d'un code de commande.
• Si le répondeur ne détecte aucun code, durant une période de 8 secondes, il coupe automatiquement la communication.

ATTENTION : Pendant la lecture à distance, le répondeur émet un bip toutes les 2,5 minutes, vous disposez de 8 secondes pour appuyer sur le "9" pour indiquer au répondeur que vous êtes toujours à l'écoute, sinon l'appareil coupera la communication.

3-22 Les codes de commandes sont les suivants :

Pour le changement de l'annonce 1 et 2 :

• Composez lentement le code “*1” pour l’annonce 1 et “*2” pour l’annonce 2.
• Le répondeur émet un bip de début d'enregistrement.
• Parlez clairement.
• Composez lentement le "9" pour arrêter l'enregistrement.
• Si l'annonce dépasse 60 secondes, le répondeur arrête automatiquement l'enregistrement.

Pour la lecture de l'annonce 1 et 2 :

• Composez lentement le code "1" pour l'annonce 1 et "2" pour l'annonce 2.
• Composez lentement le code "9" pour arrêter la lecture.

LOGICOM®

Pour la lecture des messages et des mémos :

- Composez lentement le code "5" pour tous les messages.

Pendant la lecture :

• Composez lentement le code "66" pour lire le message suivant.
• Composez lentement le code "44" pour relire le message en cours.
• Composez lentement le code "55" pour interrompre la lecture.
• Composez lentement le code "99" pour arrêter la lecture des messages.
• Composez lentement le code "88" pour lire le message précédent.

Pour effacer les messages en cours de lecture :

• Composez lentement le code "77".
• Le répondeur émet un bip, puis lit le message suivant si ce dernier existe.

Pour effacer tous les anciens messages (déjà lus) :

- Composez lentement le code et 7.

Pour la mise en & hors service du répondeur :

• Composez lentement le code "3" pour la mise en service.
• Composez lentement le code "3" pour la mise hors service.

Pour le changement de mode de fonctionnement REP enr ou REP seul :

• Composez lentement le code et 3 pour changer le mode de fonctionnement.
• L'annonce 1 ou l'annonce 2 sera diffusée.
• L'annonce 1 correspond au mode répondeur enregistreur.
• L'annonce 2 correspond au mode répondeur simple.

Pour le changement du code de sécurité :

• Composez lentement le code “*5”
• Composer 2 fois votre nouveau code de sécurité.

Pour le changement du code d'avertisseur d'appel :

• Composez lentement le code “*4” suivi de votre nouveau code d'avertisseur d'appel.
• Composer 2 fois votre nouveau code d'avertisseur d'appel.

Pour arrêt l'interrogation à distance :

- Composez lentement le code “*9”.

Pour sauvegarder tous les messages

- Composez lentement le code “*6”.

Pour la surveillance phonique

- Composez lentement le code “*8”.

LOGICOM®

3-23 Mise en service à distance

Cette fonction vous permet, si vous avez oublié d'enclencher votre répondeur, de le mettre en service à distance. A partir d'une cabine téléphonique, etc...

Vous devez faire les manipulations suivantes :

• Composez votre numéro de téléphone.
• Le répondeur se déclenche à la 10 ème sonnerie.
• Vous disposez de 8 secondes pour composer lentement votre code de sécurité (audelà de ces 8 secondes, le répondeur coupe la communication).
• Le répondeur émet un signal sonore de confirmation.
• Composer le code “3” pour la mise en ou hors service.
• Le répondeur émet un signal sonore de confirmation.

- Ensuite vous avez le choix entre :

• Composez lentement le code de commande correspondant à d'autres fonctions souhaitées.
• Raccrochez, le répondeur est en service.

NB : Si le répondeur ne détecte aucun code durant une période de 8 secondes, il coupe automatiquement la communication.

3-24 Sauvegarde de la mémoire

En cas de coupure de courant, ou lorsque l'appareil est débranché de son transformateur les piles 9V type 6LR61 (non fournies) permettent la sauvegarde de la mémoire (annonce, message,...). Au-delà de la durée de vie de la pile, toutes les informations seront perdues. Pour éviter ce type d'incident, remplacer les piles sans débrancher le répondeur du secteur lorsque l'afficheur (26) indique "-LO-".

LOGICOM®

4 EN CAS DE PROBLEME

VÉRIFIER LES CAS CI-DESSOUS AVANT DE CONTACTER LE SERVICE APRÈS-VENTE :

1) Son défectueux :

- Refaire l'annonce en parlant plus près du micro.

2) Le répondeur ne prend plus les messages :

- Vérifiez que le mode répondeur enregistreur est activé.

3) Certains messages n'ont pas été enregistrés complètement :

- Le correspondant parlait avec une voix trop faible, l'appareil a coupé l'enregistrement

- Le correspondant s'est arrêté de parler plus de 8 secondes pendant l'enregistrement de son message.

- Le correspondant a commencé de parler avant le bip sonore.

- La mémoire du répondeur s'est trouvée pleine durant la conversation.

4) Pour les utilisations à distance (interrogation, mise en service, etc...) vérifier les consignes suivantes :

- Il faut utiliser une ligne directe.

- Si vous passez par un standard, il faut utiliser un bipper (en option).

- La ligne directe doit être à Fréquence Vocale (FV).

- Si la ligne téléphonique est à fréquence décimale, il faut utiliser un bipper (en option).

5) Le répondeur ne peut être mis en service à distance :

- La mémoire est pleine.

- Le code de sécurité est mal composé.

LOGICOM®

5 PROCEDURE POUR CONTACTER LE S.A.V.

Remarque : Avant de rendre l'appareil au magasin, il est impératif de nous contacter afin d'être sûr que vous ayez une panne.

• Munissez-vous de votre appareil, branché (sauf si l'appareil est endommagé).
• Vous disposez de deux lignes clients : 01 48 63 09 50 ou 01 48 63 21 69.
• Indiquez à votre correspondant le modèle de votre appareil ainsi que le problème précis constaté.

6 CHAMP D' APPLICATION DE LA GARANTIE

La garantie fournisseur LOGICOM est valable pour un usage normal de l'appareil tel qu'il est défini dans le cadre de la notice d'utilisation.

Sont exclues de cette garantie, les détériorations dues à une cause étrangère à l'appareil. En particulier, la garantie ne s'applique pas si l'appareil a été endommagé à la suite d'un choc ou d'une chute, d'une fausse manœuvre, d'un branchement non conforme aux instructions mentionnées dans la notice ou aux prescriptions de France Telecom, de l'effet de foudre, de surtension secteur, d'une protection insuffisante contre la chaleur, l'humidité ou le gel.

Les fournitures utilisées avec l'appareil (cordon PTT, transformateur, etc...) ne sont pas couvertes par la garantie.

La garantie s'étend uniquement à la France Métropolitaine.

En tout état de cause, la garantie légale pour vices cachés s'appliquera conformément aux articles 1641 et suivants du Code Civil.

LOGICOM®

Attestation de conformité ART

Attesté * * * * ART * * * Conforme 2. 977757 3. 101097 4. L'ouvrance' Couvre clôde au si ne au public français

D'acte en AHT n° 07-356 en dafé du la del de l'1987 Achette :

Autort de la Regulation des Telecommunications T Square Mio Rymana - 75730 Paris Ceder 15

[1]

Le marquage des équipements terminaux attestés conformes se situe sous la base de l'appareil.

EN CAS DE PROBLEME ET POUR TOUT RENSEIGNEMENT MERCI DE CONTACTER NOTRE SERVICE APRÈS-VENTE

Tél. : [phone]

01 48 63 67 95

LOGICOM S.A.

Z.I. PARIS NORD 2

74, rue de la Belle Etoile - B.P. 50338 - 95941 ROISSY CDG CEDEX
