Type de produit	Toilette (cuvette et réservoir)
Marque et modèle	American Standard Cadet 609BA001.020
Modèles compatibles	215AA, 215BA, 215AB, 215BB, 215FA, 215FC, 215CA, 215DA, 215CB, 215DB (cuve); 4188A, 4188B (réservoir); 3517A, 3517C, 3517F (allongée); 3517B, 3517D (devant rond)
Matériau	Porcelaine vitrifiée
Dimensions approximatives (cuvette)	Allongée : L 48.3 cm x l 35.6 cm x H 40.6 cm ; Devant rond : L 45.7 cm x l 35.6 cm x H 40.6 cm
Poids approximatif	Environ 22,7 kg (cuvette + réservoir)
Alimentation en eau	Raccordement au réseau d'eau via tuyau d'alimentation (non fourni)
Consommation d'eau	6 L par chasse (standard)
Fonctions principales	Chasse d'eau par gravité ; mécanisme de remplissage avec flotteur ; réglage du niveau d'eau
Pièces fournies	Boulons à T avec bagues d'arrêt (2), capuchons de boulon (2), tiges de raccord au plancher (2), joint réservoir-cuvette, poignées de fixation avec écrous, rondelles plastique
Pièces vendues séparément	Siège de toilette à fermeture lente, rondelle de cire, tuyau d'alimentation en eau
Entretien et nettoyage	Nettoyer avec eau légèrement savonneuse, rincer à l'eau claire, essuyer avec un chiffon doux. Ne pas utiliser de nettoyants pour cuvette (risque de corrosion)
Sécurité	Produit fragile : manipuler avec soins pour éviter bris et blessures. Serrer les écrous du tuyau d'alimentation à la main uniquement, ne pas trop serrer (risque de rupture et inondation)
Garantie	Garantie limitée du fabricant. Contacter American Standard : 1-800-442-1902 (États-Unis) ; 1-800-387-0369 (Canada)
Réparabilité	Pièces détachées disponibles : robinet de chasse, dispositif d'étanchéité, flotteur, chaîne, etc. Dépannage possible par l'utilisateur selon le guide fourni

FOIRE AUX QUESTIONS - Cadet 609BA001.020 American Standard

Comment ajuster le niveau d'eau dans le réservoir ?

Tournez le bouton de réglage du niveau d'eau situé sur le robinet de remplissage pour déplacer le flotteur vers le haut ou vers le bas. Le niveau d'eau optimal est indiqué sur le réservoir (généralement à environ 2 cm sous le tube de trop-plein).

Que faire si la chasse d'eau est faible ou lente ?

Vérifiez d'abord le niveau d'eau dans la cuvette : il doit être à la ligne indiquée. Assurez-vous que le robinet d'alimentation est complètement ouvert. Si le problème persiste, la jambe de siphon, le drain ou l'évent peuvent être partiellement obstrués. Une pression d'alimentation trop faible peut également en être la cause.

Comment nettoyer la cuvette sans l'endommager ?

Lavez la cuvette avec de l'eau légèrement savonneuse et un chiffon doux, rincez abondamment à l'eau claire et essuyez. N'utilisez jamais de nettoyants pour cuvette (pastilles, liquides agressifs) car ils corrodent les raccords de tuyauterie et annulent la garantie.

Que faire si la toilette ne s'arrête pas de couler ?

Le dispositif d'étanchéité du clapet (flapper) fuit ou est déformé. Remplacez-le. Vérifiez aussi que la chaîne du robinet de chasse n'est pas trop tendue (elle doit avoir un peu de mou). Du sable ou des débris logés dans la commande d'eau peuvent aussi bloquer le mécanisme.

La cuvette bouge après l'installation, que faire ?

La rondelle de cire n'est peut-être pas entièrement compressée. Vérifiez que la toilette est bien stable sur le sol. Si le plancher n'est pas de niveau, utilisez des cales sous la cuvette avant de serrer les boulons.

Quels outils sont nécessaires pour installer ce modèle ?

Vous aurez besoin d'une clé à molette ou d'une pince, d'un tournevis, d'un niveau à bulle et éventuellement d'un couteau à mastic pour la rondelle de cire. Assurez-vous d'avoir des boulons de 1/4 po (ou 5/16 po si requis, vendus séparément).

Comment remplacer le joint entre le réservoir et la cuvette ?

Débranchez l'alimentation en eau et videz le réservoir. Dévissez les écrous des poignées de fixation sous le réservoir. Soulevez le réservoir, retirez l'ancien joint (anneau en caoutchouc), nettoyez les surfaces, placez le nouveau joint et remontez en serrant les poignées une à une jusqu'au contact.

Pourquoi ma toilette fuit-elle au niveau du raccord au sol ?

Cela peut venir d'un mauvais raccord de la conduite d'alimentation ou de la cuvette au plancher. Vérifiez que les boulons à T sont bien serrés (mais pas excessivement) et que la rondelle de cire est correctement compressée. Si le problème persiste, faites appel à un professionnel.

Puis-je utiliser des nettoyants chimiques dans le réservoir ?

Non. Les nettoyants pour cuvette, comme les pastilles ou les liquides, peuvent corroder les composants internes (clapet, joints, robinet). Utilisez uniquement de l'eau claire ou un peu de vinaigre blanc de temps en temps pour détartrer.

Que faire si la chaîne du robinet de chasse se décroche ?

Ouvrez le réservoir, retirez le couvercle. Accrochez la chaîne au levier de déclenchement en laissant un peu de jeu (environ 1 cm de mou). Si la chaîne est trop longue, coupez-la à la taille nécessaire. Testez ensuite la chasse.

MODE D'EMPLOI Cadet 609BA001.020 American Standard

Devant allongé et rond

Modèles 215AA, 215BA, 215AB, 215BB, 215FA, 215FC, 215CA, 215DA, 215CB, 215DB Series

Merci d'avoir choisi American-Standard... la référence en matière de qualité depuis plus de 100 ans. Afin de vous assurer que le produit est installé correctement, veuillez lire attentivement les instructions avant de commencer. (Certaines installations peuvent nécessiter une aide professionnelle.) Assurez-vous également que votre installation est conforme aux codes locaux.

ATTENTION : LE PRODUIT EST FRAGILE. MANIPULEZ-LE AVEC SOINS POUR ÉVITER LES BRIS ET LES

BLESSURES! REMARQUE : Les illustrations peuvent ne pas montrer exactement la forme des composants et de la porcelaine.

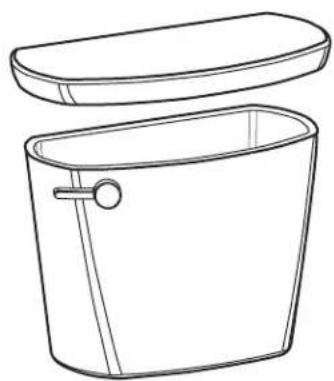

RÉSERVOIR 4188A et 4188B

NÉCESSAIRE D'INSTALLATION FACILE INCLUS AVEC LE RÉSERVOIR Joint du réservoir à la cuvette

Poignées de fixation avec écrous (2)

Rondelles de plastique (2)

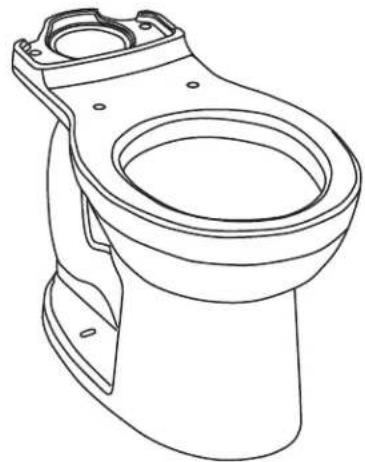

CUVETTE 3517A, 3517C, 3517F ALLONGÉE CUVETTE 3517B, 3517D DEVANT ROND

NÉCESSAIRE D'INSTALLATION FACILE INCLUS AVEC LA CUVETTE Boulons à T avec bague d'arrêt (2)

Capuchons de boulon (2)

Tiges de raccord de la cuvette au plancher (2)

Inclut également des capuchons de boulon standard (2)

VENDUS SÉPARÉMENT Rondelle de cire

Tuyau d'alimentation en eau

Siège de toilette à fermeture lente

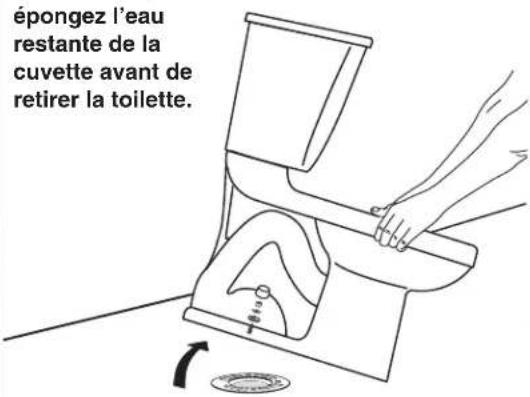

AVANT DE COMMENCER :		Si Vous Enlevez Une Toilette Déjà Installée
Fermez l'alimentation en eau	Tirez la chasse pour vider l'eau du réservoir;		Nettoyez la bride
			A Avertissement: Si la bride au sol demeure ouverte plus de 1 à 2 heures, couvrez-la pour éviter l'échappement de gaz d'égout.
Type de raccord recommandé pour les installations parallèles.		INSTALLATION EN PARALLÈLE
		Selon l'état de votre plomberie et de votre ventilation, le débit de cette toilette dans une installation en parallèle pourrait créer une succion dans le système et tirer de l'eau de la cuvette opposée. Le code des normes nationales de plomberie interdit l'utilisation d'un raccord en croix pour le drainage puisqu'il y a risque de basculage. Le code approuve l'utilisation d'un raccord en Y de type directionnel avec une ventilation appropriée qui dirige l'eau vers le bas et loin de l'autre toilette.
INSTRUCTIONS D'INSTALLATION

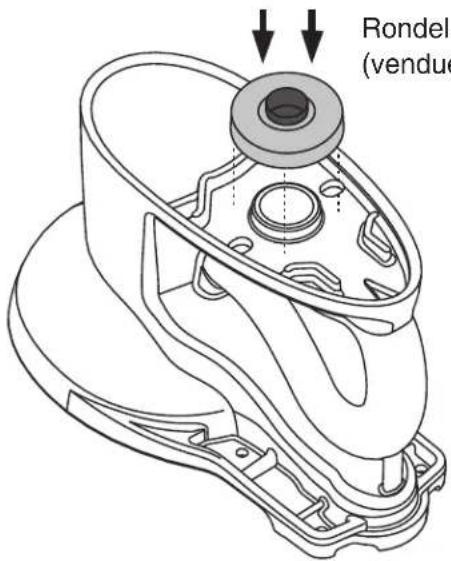

1		2	Appuyez fermement.le de cire separément)

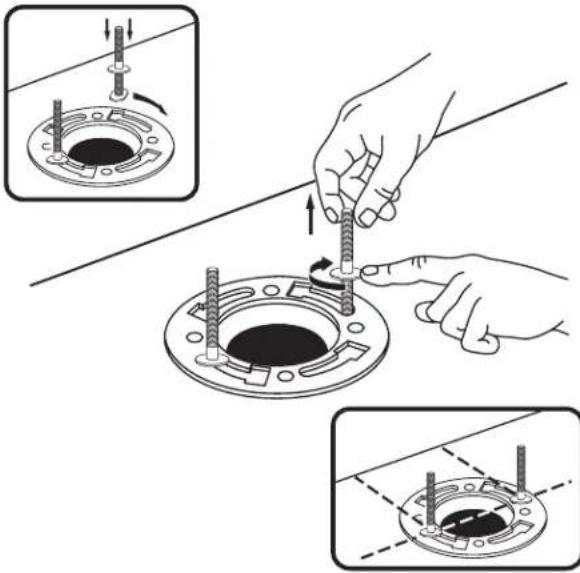

REMARQUE : BOULONS DE 1/4 PO À USAGE FACILE.SI DES BOULONS DE 5/16 PO SONT REQUIS, LES ACHETER SÉPAREMMENT.

Instructions d'installation

REMARQUE : BOULONS DE 1/4 PO À USAGE FACILE. SI DES BOULONS DE 5/16 PO SONT REQUIS, LES ACHETER SÉPAREMMENT.

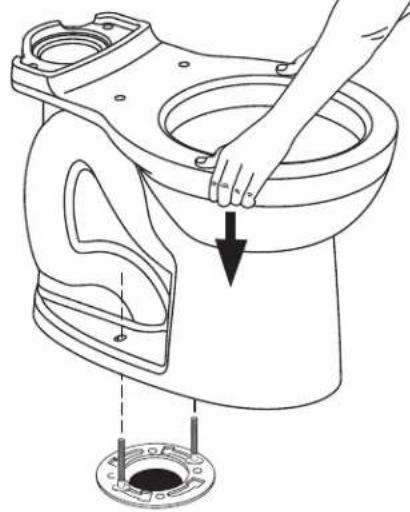

Appliquez du poids uniformément. Ne pas bouger la toilette après l'avoir placée. Le seau étanche risque de briser.

Serrez à la main seulement. Ne serrez pas excessivement.

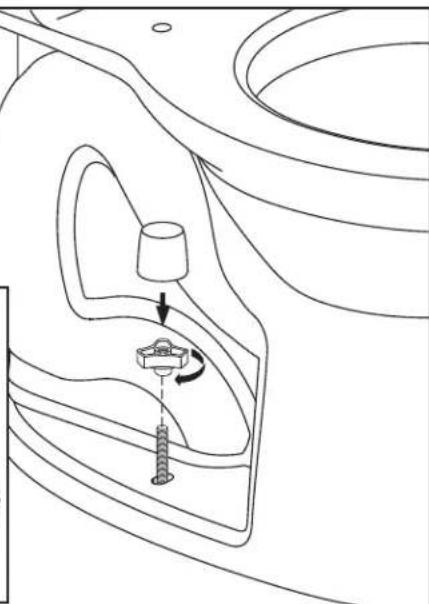

REMARQUE : ILLUSTRATION : BOULON DE 1/4 PO À USAGE FACILE ET CAPUCHON.

SI UN BOULON DE 5/16 PO EST REQUIS, UTILISER LE DISQUE ET LE CAPUCHON STANDARD INCLUS.

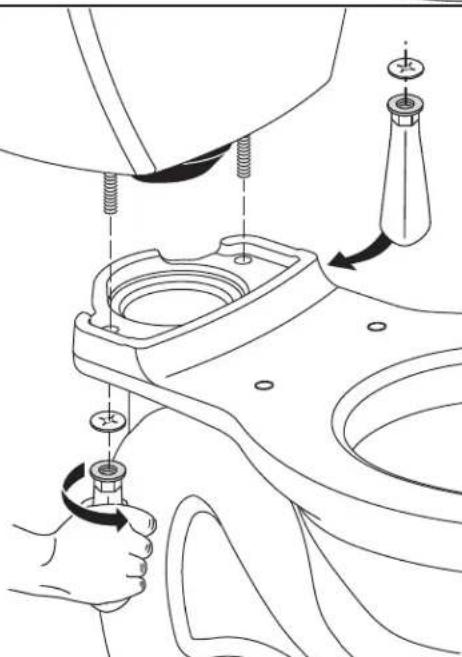

Serrez les poignées une à la fois jusqu'à ce que le réservoir touche l'avant et l'arrière de la cuvette de façon à obtenir un contact direct.

REMARQUE : Pour faciliter l'installation, poussez le dessus du réservoir vers le bas en serrant les poignées.

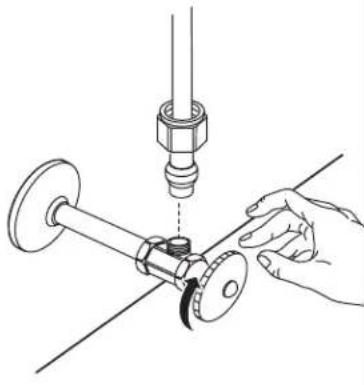

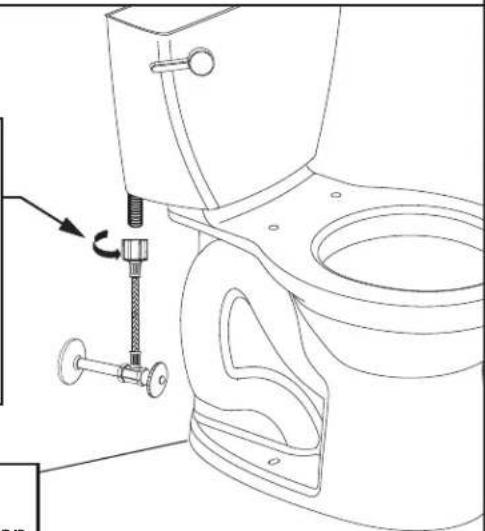

Raccordez le tuyau d'alimentation en eau. (Vendu séparément) Serrez l'écrou à la main.

Ouvrez l'alimentation en eau.

MISE EN GARDE : Un serrement excessif des écrous du tuyau d'alimentation en eau pourrait entraîner un bris et une éventuelle inondation. Si le raccord fuit après le serrage à la main, remplacez la conduite d'alimentation. N'utilisez aucun scellant sur le raccord de l'alimentation en eau. L'utilisation de mastic de plomberie, de pâte lubrifiante ou de tout autre type de scellant annulera la garantie.

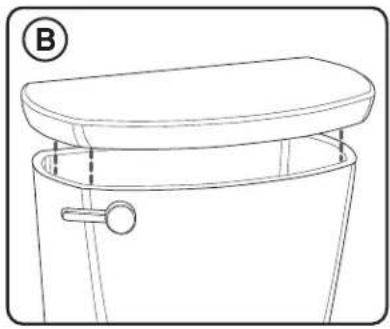

Ajustez le niveau d'eau au niveau indiqué sur le réservoir en tournant le bouton de réglage du niveau d'eau pour déplacer le flotteur vers le haut ou vers le bas.

Entretien et nettoyage

Lorsque vous nettoyez votre cuvette, lavez-la avec de l'eau légèrement savonneuse, rincez-la à fond à l'eau claire et essuyez-la avec un chiffon doux. MISE EN GARDE : N'utilisez pas de nettoyants pour cuvette. Ces produits peuvent sérieusement corroder les raccords de tuyauterie du réservoir. Ces dommages peuvent entraîner des fuites et des dommages matériaux. American Standard n'assume aucune responsabilité pour tout dommage causé par l'utilisation de nettoyants pour cuvette.

GUIDE DE DÉPANNAGE – Voir l'étape 8 pour le diagramme

Problème Cause possible Mesure corrective
La chasse ne se tire pas	a. Vanne d'alimentation fermée.b. Tuyau d'alimentation bloqué.c. Chaîne du robinet de chasse trop détendue ou déconnectée.d. Sable ou débris logés dans la commande d'eau.
Chasse d'eau faible ou lente	a. Niveau d'eau de la cuvette trop bas.b. Robinet d'alimentation partiellement fermé.c. Jambe de siphon et/ou drain et/ou évent partiellement obstrué.d. Pression de l'alimentation trop faible.
La toilette fuit	a. Mauvais raccord de la conduite d'alimentation.b. Mauvais raccord de la cuvette au réservoir/plancher.
La toilette ne s'arrête pas	a. Le dispositif d'étanchéité du clapet fuit ou est déformé.b. Sable ou débris logés dans la commande d'eau.c. Chaîne du robinet de chasse trop tendu, maintient le clapet ouvert.
La cuvette de la toilette bouge après l'installation	a. La rondelle de cire n'est pas entièrement compressée.b. Le plancher n'est pas à niveau.

À l'attention de : Directeur du service à la clientèle

Pour les résidents des États-Unis, les informations de garantie peuvent également être obtenues en appelant

Appelez le numéro sans frais suivant : 1-800-442-1902

www.americanstandard.com

LIXIL Canada, ULC

5900 Avebury Rd.

Sans frais : 1-800-387-0369

www.americanstandard.ca
