Type de produit	Éclairage encastré modulaire
Marque	Dals
Modèle	Moda RC06-CC
Diamètre de découpe	6 po (152 mm)
Alimentation	120 V CA
Gradation	0-10 V (optionnel)
Température de couleur	2700K, 3000K, 3500K, 4000K, 5000K (sélectionnable)
Puissance	Sélectionnable (via commutateur)
Étanchéité à l’air	Oui (Air Tight)
Garantie	5 ans
Normes	Classe B, IC (Industrie Canada)
Lentilles interchangeables	20°, 35°, 60° (incluses selon modèle)
Réflecteurs	Régulier, incliné, pivotant C/D, tout-en-un, mural, sans bordure
Installation sans bordure	Oui (Trimless)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Installation par un électricien qualifié, conforme aux codes locaux
Pièces détachées	Module d'éclairage, transformateur, lentilles, réflecteurs disponibles
Réparabilité	Composants remplaçables (module, transformateur)
Poids	Environ 0,5 kg

FOIRE AUX QUESTIONS - Moda RC06-CC Dals

Comment installer le luminaire Moda RC06-CC ?

L'installation doit être effectuée par un électricien qualifié. Percez un trou de 6 pouces dans le plafond, préparer les fils d'alimentation, connectez le transformateur universel, puis insérez les ressorts pour fixer le luminaire. Suivez les étapes détaillées dans la notice.

Comment régler la température de couleur ?

Tournez le sélecteur situé sur le module d'éclairage pour aligner la température souhaitée (2700K, 3000K, 3500K, 4000K ou 5000K) avec la marque orange.

Puis-je utiliser un variateur avec ce luminaire ?

Oui, le luminaire prend en charge la gradation 0-10 V. Assurez-vous de connecter les fils violets (+) et roses/gris (-) pour le contrôle de l'intensité.

Quelle est la garantie du Dals Moda RC06-CC ?

DALS offre une garantie de 5 ans à compter de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses (boîtier, optiques, électroniques).

Le luminaire est-il étanche à l'air ?

Oui, le modèle Moda RC06-CC est certifié Air Tight (étanche à l'air), ce qui empêche les fuites d'air par le boîtier.

Comment changer la lentille ?

Insérez la nouvelle lentille dans le réflecteur, puis vissez le réceptacle au module d'éclairage. Tournez et verrouillez dans le sens des aiguilles d'une montre.

Puis-je installer ce luminaire dans une salle de bain ?

L'installation doit respecter les codes électriques locaux. Le luminaire est conçu pour des endroits secs. Pour une salle de bain, utilisez un disjoncteur différentiel et vérifiez les normes en vigueur.

Que faire si le luminaire ne s'allume pas ?

Vérifiez les connexions électriques (noir, blanc, cuivre). Assurez-vous que le transformateur est correctement connecté et que le sélecteur de wattage/température est bien positionné. Si le problème persiste, contactez le service après-vente.

Ce produit est-il compatible avec un système 0-10 V ?

Oui, le branchement 0-10 V est optionnel. Connectez les fils violets (+) et roses ou gris (-) aux fils correspondants du variateur 0-10 V.

Comment entretenir le luminaire ?

Nettoyez régulièrement avec un chiffon doux et sec. N'utilisez pas de produits abrasifs. Assurez-vous que l'appareil est hors tension avant tout entretien.

MODE D'EMPLOI Moda RC06-CC Dals

AIR TIGHT ÉTANCHE À L'AIR

Module d'éclairage & Transformateur

Quincaillerie

B 20° Lens Lentille 20°

35° Lens Lentille 35°

60° Lens Lentille 60°

Réflecteur régulier

Réflecteur incliné

Réflecteur pivotant C/D

Réflecteur et garniture tout-en-un

Trimless Sans bordure Wall wash reflector Réflecteur d'éclairage mural

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

Lentille

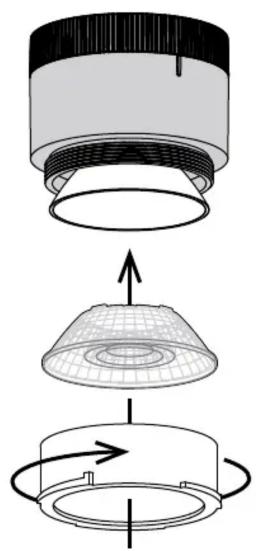

Insérer la lentille dans le réflecteur. Visser le réceptacle au module d'éclairage.

Insérer, tourner et verrouiller dans le sens des aiguilles d'une montre.

Insérer, tourner et verrouiller dans le sens des aiguilles d'une montre.

Percer le trou dans le plafond et préparer les fils d'alimentation. Installer et dégainer le fil du secteur de 6" (15 cm) et dénuder les fils de 5/8" (1,6cm). Apporter l'alimentation électrique jusque dans la boîte de jonction.

RC03-CC Ø3-1/2"

RC04-CC Ø4-1/4"

RC06-CC Ø6"

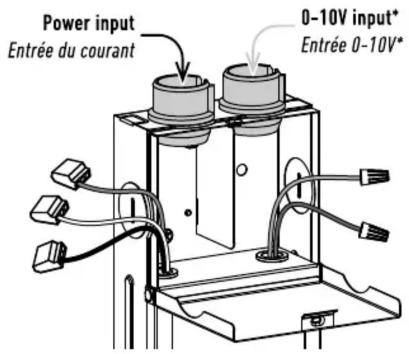

Ouvrir le couvercle de la boîte de jonction. Utiliser les connecteurs fournis et suivre les détails de connexion. Une fois la connexion terminée, refermer la boîte de jonction.

Power input Entrée du courant 0-10V input* Entrée 0-10V*

CONNECTION DETAILS / DÉTAILS DE CONNEXION

*0-10V optionnel / Branchement optionnel 0-10V

Power source Source de courant Black wire Fil noir 0-10v dimming* Intensité réglable 0-10v* White wire Fil blanc Pink or grey wires (-) Copper wire Fil de cuivre Fils roses ou gris (-) Black wire Fil noir White wire Fil blanc Purple wires (+) Green wire Fil vert Fixture Luminaire Fils violets (+)

Insérer le transformateur universel à travers la découpe du trou. Connecter l'encastré modulaire au transformateur universel à l'aide du connecteur rapide. Si nécessaire, fixer le transformateur universel à travers les trous prévus à cet effet.

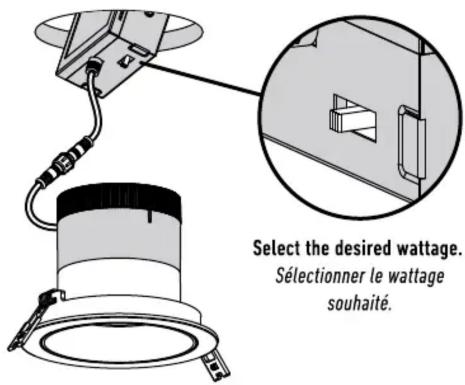

Select the desired wattage. Sélectionner le wattage souhaité.

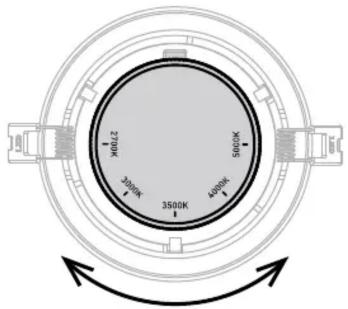

Tourner le sélecteur pour aligner la température de couleur souhaitée vis-à-vis la marque orange. (2700K, 3000K, 3500K, 4000K et 5000K)

270K 300K 350K 400K 500K

Comprimer les ressorts et pousser le luminaire dans l'ouverture. Il est préférable de procéder un ressort à la fois.

Percer un trou puis utiliser les vis fournies pour installer la garniture sans bordure sur le panneau de plâtre.

REFLECTEUR INCLINÉ OU PIVOTANT: S'assurer que la garniture sans bordure est installée dans l'orientation souhaitée avant de procéder à l'étape suivante.

Veiller à ne pas remplir au-delà du rebord surélevé.

Préparer les fils d'alimentation. Installer et dégainer le fil du secteur de 6" (15 cm) et dénuder les fils de 5/8" (1,6cm). Apporter l'alimentation électrique jusque dans la boîte de jonction.

Suivre les étapes 2 à 4 à la page 3.

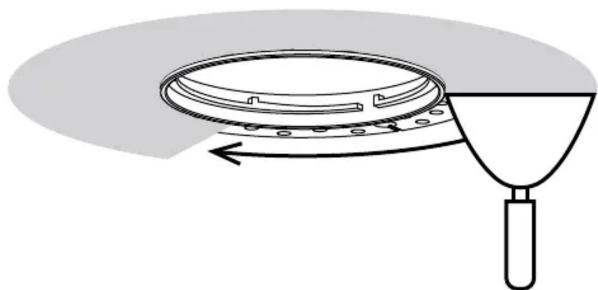

Insérer, tourner et verrouiller le luminaire dans le sens des aiguilles d'une montre.

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses.

1. Cet appareil contient des émetteurs / récepteurs exemptés de licence conformes aux RSS (RSS) d'Innovation, Sciences et Développement économique Canada. Le fonctionnement est soumis aux deux conditions suivantes :

(1) Cet appareil ne doit pas causer d'interférences.

Cet appareil doit accepter toutes les interférences, y compris celles susceptibles de provoquer un fonctionnement indésirable de l'appareil.

1. Cet appareil numérique ne dépasse pas les Règlements sur l'interférence radio par un appareil numérique de classe B stipulées dans les Règlements sur l'Interférence radio d'Industrie Canada.
