Moda RC04-CC - Éclairage encastré Dals - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Éclairage encastré LED
Marque	Dals
Modèle	Moda RC04-CC
Dimensions (découpe)	∅ 4-1/4" (environ 10,8 cm)
Poids approximatif	0,9 kg
Alimentation	120 V AC, 50/60 Hz
Puissance nominale	10-15 W (sélectionnable)
Température de couleur	2700K, 3000K, 3500K, 4000K, 5000K (sélectionnable)
Gradation	0-10 V (optionnel)
Indice d'étanchéité	Air Tight (étanche à l'air)
Lentilles incluses	20°, 35°, 60°
Réflecteurs inclus	Régulier, incliné, pivotant, tout-en-un, sans bordure, lavage mural
Garantie	5 ans
Matériaux	Aluminium, plastique, verre
Certifications	Conforme FCC, IC
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits abrasifs.
Sécurité	Couper l'alimentation avant installation. Installation par un électricien qualifié.
Pièces détachées et réparabilité	Module d'éclairage, transformateur, réflecteurs et lentilles disponibles séparément.
Informations générales	Utilisation intérieure. Ne pas immerger.

FOIRE AUX QUESTIONS - Moda RC04-CC Dals

Comment installer le Moda RC04-CC au plafond ?

Coupez d'abord l'alimentation au disjoncteur. Percez un trou de 4-1/4 pouces de diamètre. Faites passer les fils d'alimentation dans la boîte de jonction et connectez-les selon le schéma (noir, blanc, terre). Insérez le transformateur, puis le module d'éclairage en comprimant les ressorts. Verrouillez en tournant dans le sens horaire.

Comment sélectionner la puissance et la température de couleur ?

Tournez le sélecteur sur le module pour aligner le wattage souhaité (10-15W). Pour la température, tournez la molette jusqu'à aligner la valeur (2700K, 3000K, 3500K, 4000K, 5000K) avec le repère orange.

Puis-je utiliser ce luminaire avec un variateur ?

Oui, il est compatible avec un variateur 0-10V. Connectez les fils violets (+) et roses/gris (-) aux fils de gradation. Ce branchement est optionnel.

Quels types de réflecteurs sont fournis ?

Le kit inclut un réflecteur régulier, un réflecteur incliné pour plafond en pente, un réflecteur pivotant (gimbal), un réflecteur lavage mural, un réflecteur tout-en-un avec garniture, et une version sans bordure pour un aspect encastré.

Comment nettoyer le luminaire ?

Utilisez un chiffon doux et sec. Ne jamais utiliser de produits chimiques ou abrasifs qui pourraient endommager la surface.

Quelle est la garantie de ce produit ?

Dals offre une garantie de 5 ans à compter de la date d'achat, couvrant les défauts de fabrication des pièces optiques, électroniques et du boîtier.

Ce luminaire est-il adapté à une utilisation en extérieur ?

Non, il est conçu pour une utilisation intérieure uniquement. Il est certifié Air Tight pour éviter les infiltrations d'air, mais pas pour une exposition à l'humidité extérieure.

Puis-je changer la lentille après installation ?

Oui, les lentilles (20°, 35°, 60°) sont amovibles. Insérez la lentille dans le réflecteur, puis vissez le réceptacle au module. Pour retirer, tournez dans le sens antihoraire.

Que faire si le voyant ne s'allume pas après installation ?

Vérifiez d'abord que l'alimentation est rétablie et que les connexions électriques sont correctes. Assurez-vous que le sélecteur de wattage et de température est bien positionné. Si le problème persiste, contactez le service après-vente.

Ce modèle est-il compatible avec les boîtiers de jonction existants ?

Oui, il est conçu pour s'adapter à une boîte de jonction standard de 4 pouces. La boîte fournie mesure 4-1/4 pouces de diamètre et doit être installée avant le luminaire.

MODE D'EMPLOI Moda RC04-CC Dals

AIR TIGHT ÉTANCHE À L'AIR

Module d'éclairage & Transformateur

Quincaillerie

B 20° Lens Lentille 20°

35° Lens Lentille 35°

60° Lens Lentille 60°

Réflecteur régulier

Réflecteur incliné

Réflecteur pivotant C/D

Réflecteur et garniture tout-en-un

Trimless Sans bordure Wall wash reflector Réflecteur d'éclairage mural

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

Lentille

Insérer la lentille dans le réflecteur. Visser le réceptacle au module d'éclairage.

Insérer, tourner et verrouiller dans le sens des aiguilles d'une montre.

Insérer, tourner et verrouiller dans le sens des aiguilles d'une montre.

Percer le trou dans le plafond et préparer les fils d'alimentation. Installer et dégainer le fil du secteur de 6" (15 cm) et dénuder les fils de 5/8" (1,6cm). Apporter l'alimentation électrique jusque dans la boîte de jonction.

RC03-CC Ø3-1/2"

RC04-CC Ø4-1/4"

RC06-CC Ø6"

Ouvrir le couvercle de la boîte de jonction. Utiliser les connecteurs fournis et suivre les détails de connexion. Une fois la connexion terminée, refermer la boîte de jonction.

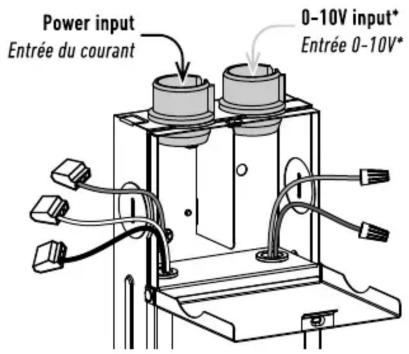

Power input Entrée du courant 0-10V input* Entrée 0-10V*

CONNECTION DETAILS / DÉTAILS DE CONNEXION

*0-10V optionnel / Branchement optionnel 0-10V

Power source Source de courant Black wire Fil noir 0-10v dimming* Intensité réglable 0-10v* White wire Fil blanc Pink or grey wires (-) Copper wire Fil de cuivre Fils roses ou gris (-) Black wire Fil noir White wire Fil blanc Purple wires (+) Green wire Fil vert Fixture Luminaire Fils violets (+)

Insérer le transformateur universel à travers la découpe du trou. Connecter l'encastré modulaire au transformateur universel à l'aide du connecteur rapide. Si nécessaire, fixer le transformateur universel à travers les trous prévus à cet effet.

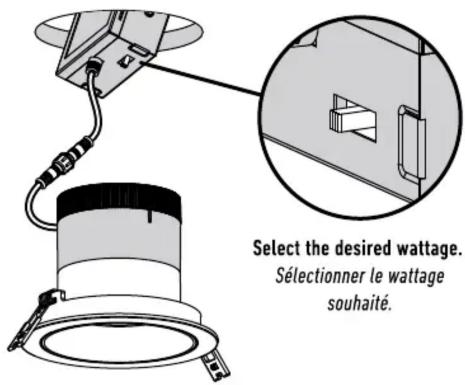

Select the desired wattage. Sélectionner le wattage souhaité.

Tourner le sélecteur pour aligner la température de couleur souhaitée vis-à-vis la marque orange. (2700K, 3000K, 3500K, 4000K et 5000K)

270K 300K 350K 400K 500K

Comprimer les ressorts et pousser le luminaire dans l'ouverture. Il est préférable de procéder un ressort à la fois.

Percer un trou puis utiliser les vis fournies pour installer la garniture sans bordure sur le panneau de plâtre.

REFLECTEUR INCLINÉ OU PIVOTANT: S'assurer que la garniture sans bordure est installée dans l'orientation souhaitée avant de procéder à l'étape suivante.

Veiller à ne pas remplir au-delà du rebord surélevé.

Préparer les fils d'alimentation. Installer et dégainer le fil du secteur de 6" (15 cm) et dénuder les fils de 5/8" (1,6cm). Apporter l'alimentation électrique jusque dans la boîte de jonction.

Suivre les étapes 2 à 4 à la page 3.

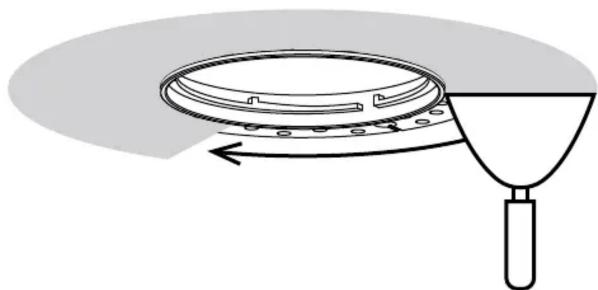

Insérer, tourner et verrouiller le luminaire dans le sens des aiguilles d'une montre.

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses.

1. Cet appareil contient des émetteurs / récepteurs exemptés de licence conformes aux RSS (RSS) d'Innovation, Sciences et Développement économique Canada. Le fonctionnement est soumis aux deux conditions suivantes :

(1) Cet appareil ne doit pas causer d'interférences.

Cet appareil doit accepter toutes les interférences, y compris celles susceptibles de provoquer un fonctionnement indésirable de l'appareil.

1. Cet appareil numérique ne dépasse pas les Réglements sur l'interférence radio par un appareil numérique de classe B stipulées dans les Règlements sur l'Interférence radio d'Industrie Canada.
