Caractéristiques	Détails
Type de produit	Balance
Capacité maximale	300 kg
Précision	0,1 kg
Dimensions de la plateforme	60 cm x 60 cm
Affichage	Écran LCD rétroéclairé
Alimentation	Électrique avec option batterie
Utilisation	Idéale pour les environnements industriels et commerciaux
Maintenance	Nettoyage régulier de la plateforme, vérification des connexions électriques
Sécurité	Conforme aux normes de sécurité en vigueur, utilisation sur surfaces planes uniquement
Garantie	1 an

FOIRE AUX QUESTIONS - H-3001 Uline

Comment calibrer la balance Uline H-3001 ?

Pour calibrer la balance, placez un poids de référence sur la plateforme et ajustez les réglages jusqu'à ce que l'affichage corresponde au poids du calibrage.

Que faire si la balance ne s'allume pas ?

Vérifiez que la balance est correctement branchée à une source d'alimentation et que le câble n'est pas endommagé. Essayez de remplacer les piles si elle fonctionne sur batterie.

Comment changer l'unité de mesure sur la balance ?

Appuyez sur le bouton 'Mode' ou 'Unit' pour faire défiler les unités disponibles (kg, g, lb, oz) jusqu'à sélectionner celle souhaitée.

Pourquoi l'affichage de la balance est-il instable ?

Assurez-vous que la balance est placée sur une surface plane et stable. Vérifiez également qu'aucun objet n'interfère avec la mesure.

La balance affiche un message d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Dans la plupart des cas, un redémarrage de la balance peut résoudre le problème.

Comment nettoyer la balance Uline H-3001 ?

Utilisez un chiffon doux et humide pour essuyer la surface de la balance. Évitez les produits chimiques agressifs qui pourraient endommager les composants.

La balance ne pèse pas correctement, que faire ?

Vérifiez si la balance est bien calibrée. Si le problème persiste, envisagez de contacter le service après-vente pour assistance.

Quelle est la capacité maximale de la balance Uline H-3001 ?

La capacité maximale de la balance Uline H-3001 est de 3000 g.

Comment utiliser la fonction tare sur la balance ?

Placez un récipient vide sur la balance et appuyez sur le bouton 'Tare' pour remettre l'affichage à zéro avant d'ajouter les éléments à peser.

La balance émet un bip constant, que signifie cela ?

Un bip constant peut indiquer que la balance est surchargée. Retirez le poids et attendez que le son cesse avant de réessayer.

MODE D'EMPLOI H-3001 Uline

Choisissez un emplacement où votre nouvelle balance de plancher sera autant que possible protégée des do mmages pouvant être causés par un chariot élévateur ou d'autres appareils de manutention. Les éléments de pesée de la cellule de charge de la balance peuvent être endo mmagés par des chocs latéraux, des chutes d'objets et des charges qui dépassent la capacité nominale de l'instrument.

L'emplacement doit être :

• De niveau avec marge d'erreur de 6,4 mm (1/4 po).
• Exempt de vibrations.
• Sec pour les balances de plancher standards non lavées à grande eau.
• Libre de débris.
• À l'écart des voies de circulation de véhicules, sauf si la balance est installée dans une fosse et présente une capacité nominale excédant le poids des véhicules chargés qui pourraient passer dessus ou entrer en contact avec elle.

Le câble reliant la balance de plancher à l'indicateur de poids doit être passé à l'intérieur d'un conduit le protégeant des do mmages possibles. Il s'agit de la meilleure façon de protéger le câble d'interface.

DÉBALLAGE

1. Inspectez l'emballage afin de repérer toute trace de do mmage. Si vous observez des signes visibles de do mmage, informez-en i mmédiatement votre transporteur.
2. Retirez votre nouvelle balance de plancher de la palette d'expédition.
3. Déballez l'indicateur numérique. L'indicateur numérique et le cordon d'alimentation se trouve dans la boîte de jonction sur le côté de la balance. (Voir Figure 2)

INSTALLATION DE LA RAMPE (FACULTATIF)

1. Déposez votre nouvelle balance de plancher à l'emplacement souhaité.
2. Placez la rampe du côté souhaité de la balance. Il doit y avoir un espace de 3 à 6 mm (1/8 à 1/4 po) entre la balance et la rampe. (Voir Figure 1)
3. Pour maintenir la rampe en place, percez le sol avec des ancrages de 1/2 x 3 po (non inclus) à travers les pattes de fixation de la rampe.

REMARQUE : La balance et la rampe ne doivent pas se toucher. Un contact empêcherait la balance de peser avec précision.

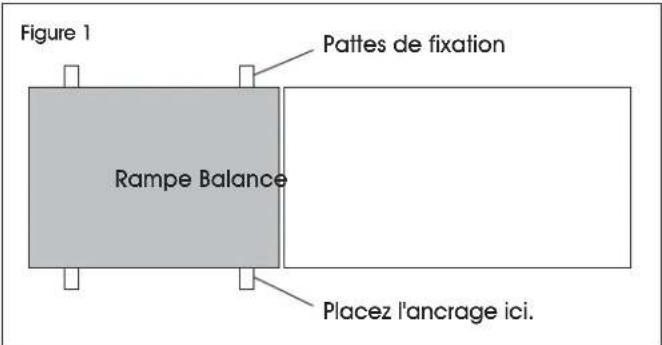

Figure 1 Pattes de fixation Rampe Balance Placez l'ancrage ici.

1. Déverrouillez les écrous des quatre pieds.
2. À l'aide d'un levier, soulevez la base de la balance de ses pieds.
3. Effectuez les réglages en vissant les pieds dans le sens antihoraire. Les quatre pieds doivent reposer fermement sur le sol.
4. Ne vissez pas les pieds dans le sens antihoraire plus de dix tours.
5. Serrez les écrous freinés sur les pieds.
6. Vérifiez votre travail.

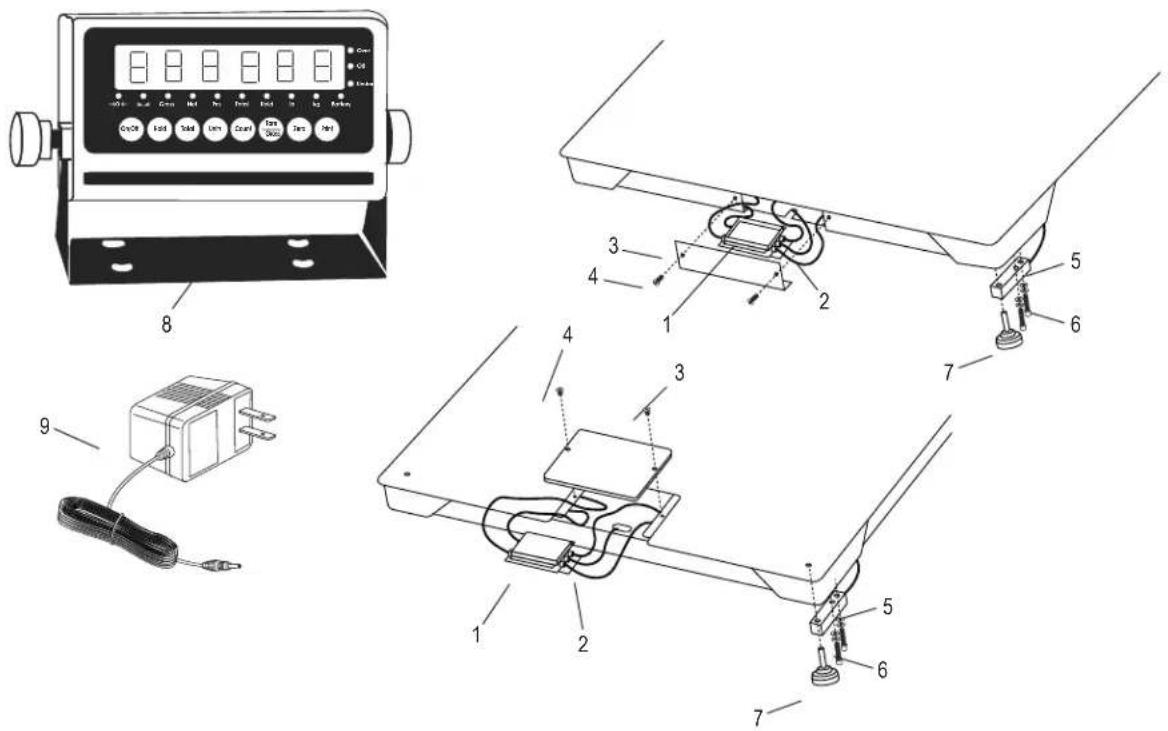

SCHÉMA DES PIÈCES

#	DESCRIPTION	QTÉ	RÉF. ULINE	RÉF. DU FABRICANT
1	Accès supérieur/boîte à quatre cellules en acier doux et carte	1	H-754-53081	53081
2	Accès supérieur/câble de l'appareil LP-7510 Quick D	1	H-754-7510CB	65088
3	Accès supérieur au câble/plaque en acier doux et vis, 2 500 à 10 000 lb	1	H-756-2936	2936
4	Accès supérieur/plaque en acier doux et vis, 20 000 lb	1	----	293601
5	Accès supérieur/base de cellule de charge à outil en acier, 2 500 lb et 5 000 lb	4	H-5259	2995
5	Accès supérieur/base de cellule de charge à outil en acier, 10 000 lb	4	H-5260	2997
5	Accès supérieur/base de cellule de charge à outil en acier, 20 000 lb	4	----	29970
6	Accès supérieur/boulons et rondelles de la cellule de charge, 2 500 à 10 000 lb	8	----	29350
6	Accès supérieur/boulons et rondelles de la cellule de charge, 20 000 lb	8	----	293501
7	Accès supérieur/base du pied de cellule de charge, 2 500 à 10 000 lb	4	H-754-5043	5043
7	Accès supérieur/base du pied de cellule de charge, 20 000 lb	4	H-8031-5034Q	5034
8	Ensemble de l'indicateur d'affichage LP-7510A	1	H-754-LP7510	6508
9	Adaptateur c.a.	1	H-754-LEDADA	65081

ASSEMBLAGE

INSTRUCTIONS POUR L'INSTALLATION

REMARQUE : Votre balance de plancher a été livrée avec les quatre pieds de nivellement filetés réglés en fonction d'un plancher plat et uniforme. Ces pieds de nivellement sont verrouillés en place au moyen d'écrous freinés. Voir page 13 pour les instructions de réglage de la hauteur et du niveau.

1. Branchez le connecteur du câble de l'appareil dans l'indicateur de poids numérique. Ce câble se trouve dans le compartiment de la boîte de jonction de la balance.
2. Pour accéder au câble avec connecteur de l'appareil, retirez les vis du couvercle du compartiment, puis retirez le couvercle. (Voir Figure 2)

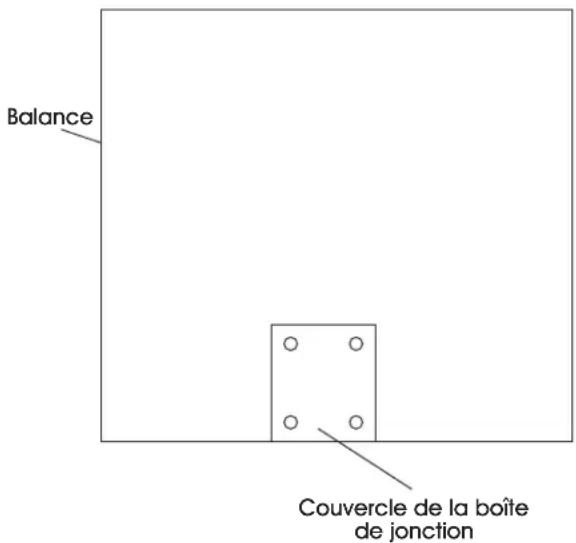

Figure 2

Balance Couvercle de la boîte de jonction

1. Faites sortir le câble par l'ouverture située à l'arrière de ce compartiment et faites-le passer d'en dessous de la balance jusqu'à l'indicateur de poids numérique.
2. Branchez le connecteur du câble de l'appareil dans l'indicateur de poids numérique.
3. Branchez le cordon d'alimentation de 110 V de l'indicateur de poids numérique dans une prise de courant de 110 V.
4. Appuyez sur le bouton d'alimentation situé à l'avant de l'indicateur. Une fois branchée, la balance se met automatiquement en marche. Votre balance est maintenant prête à être utilisée.

EMPLACEMENT DES NUMÉROS DE MODÈLE ET DE SÉRIE

L'étiquette d'identification du modèle se trouve sur le côté du cadre, à côté de la plaque d'accès à la boîte de jonction. Elle comprend le numéro de modèle et le numéro de série dont vous avez besoin si vous avez des questions ou désirez co mmander des pièces.

ÉTALONNAGE

Cette balance a été étalonnée en usine. NE TENTEZ PAS D'ÉTALONNER CETTE BALANCE.

AVERTISSEMENT! Briser, enlever ou modifier le plomb de sécurité qui verrouille l'interrupteur d'étalonnage sur l'indicateur de poids numérique annulera toutes les garanties. L'étalonnage est effectué par des agences dûment certifiées à cette fin seulement.

Veuillez co mmuniquer avec votre organisme de service local de vérification des poids et mesures pour plus de renseignements sur l'étalonnage.

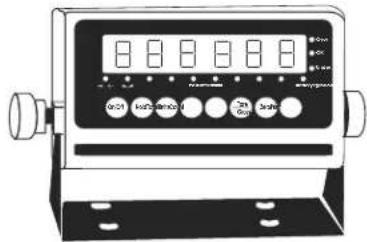

INDICATEUR D'AFFICHAGE ET TOUCHES DE FONCTION

80-24 80-60 85-120 90-24 120-300 120-600 300-600 300-1200 600+

Il s'agit d'un indicateur d'affichage à DEL (diodes électroluminescentes). Les DEL sont utilisées à l'intérieur, où plus de luminosité est nécessaire. Les tableaux ci-dessous résument les fonctions des DEL et des touches.

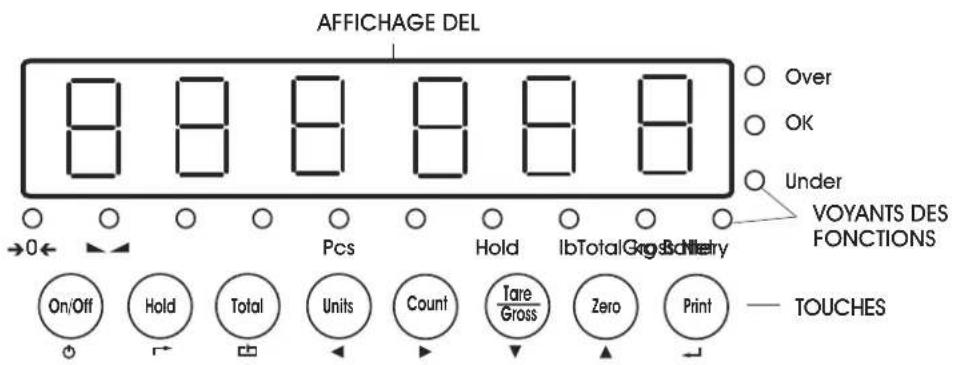

AFFICHAGE DEL Over OK Under VOYANTS DES FONCTIONS Pcs Hold IbTotalGraSohlery On/Off Hold Total Units Count Tare/Gross Zero Print TOUCHES

FONCTIONS DEL

ACL INSTRUCTION
→0←	Le poids est de zéro
	La donnée de pesée est stable
Gross	Poids brut
Net	Poids net
Pcs	Voir l'état de comptage
Total	Passer en mode d'accumulation
Hold	Conserver les données
lb	lb
kg	kg
Battery	flash rouge = faible rouge = en charge vert = plein
Over	Surcharge
Ok	Ok
Under	Sous-charge

FONCTIONS DES TOUCHES

TOUCHE	NOM DE LA TOUCHE	FONCTION DE LA TOUCHE
	Power On/Off	Appuyez pendant deux secondes pour mettre en marche/arrêt.
	Hold Weight	4 fonctions – Ces réglages peuvent être modifiés dans les paramètres. Consultez les instructions dans la section Fonctionnement. ➔ Basculer
	Accumulation	Fonctionne avec la touche PRINT pour remplir la fonction d'accumulation et en vérifier le résultat. ➔ Sauvegarder
	Lb/Kg Convert	Basculer entre lb et kg. ◀ Gauche
	Counting	Opération de comptage. ► Droite
	Tare/Gross Weight	Appuyez une fois pour tarer. Appuyez une seconde fois pour obtenir le poids brut. ▼Bas
	Zero	Remet le poids à zéro dans la plage de tolérance. ▲ Haut
	Print	Utilisable en combinaison avec les touches ZERO, TARE, ON/OFF pour exécuter les fonctions. ➔ ➔ Entrer

FONCTIONNEMENT

1. Appuyez sur la touche On/Off (marche/arrêt) pendant deux secondes pour allumer ou éteindre la balance.
2. Lorsque vous allumez la balance, l'indicateur affiche 000000-999999 avant de passer en mode de pesée.
3. Assurez-vous que l'écran DEL/ACL et les voyants d'état fonctionnent correctement.

MISE À ZÉRO

MISE À ZÉRO INITIALE

Lorsque la balance est allumée, si le poids se situe dans la tolérance zéro initiale, zéro est affiché.

MISE À ZÉRO MANUELLE

1. Attendez que la balance se stabilise.
2. Appuyez sur la touche ZERO. L'écran affichera un poids de zéro.

FONCTIONS DE CONSERVATION

Quatre fonctions de conservation sont disponibles.

CONSERVATION DE LA VALEUR MAXIMALE

Saisie du poids le plus élevé.

1. Appuyez sur la touche HOLD puis ajoutez les poids sur la balance.
2. Le poids le plus élevé s'affiche à l'écran jusqu'à ce qu'un poids encore plus élevé soit placé sur la balance.

Saisie du poids actuel sans changement ni variation.

1. Lors du pesage, appuyez sur HOLD. Le poids actuel reste affiché jusqu'au prochain appui de la touche HOLD.

CONSERVATION AUTOMATIQUE

Si le poids actuel est stable et supérieur à 20 d (20 x division), le poids actuel s'affiche durant 3 secondes puis revient au pesage standard.

1. Il n'est pas nécessaire d'appuyer sur HOLD. La conservation automatique s'enclenche automatiquement lorsque la balance est stabilisée.

CONSERVATION DE MOYENNE

Fonction utilisée pour le pesage d'animaux. L'indicateur affiche le poids moyen pendant 3 secondes.

1. Placez les animaux sur la balance tour à tour et appuyez sur HOLD.
2. L'écran affiche « LOC » pendant 3 secondes. Ensuite, le poids moyen est affiché.
3. Appuyez à nouveau sur HOLD pour quitter la fonction de conservation.

TARE/POIDS BRUT

1. Appuyez sur la touche TARE/POIDS BRUT.
2. L'écran affichera le poids net. Les témoins des fonctions Net et Tare s'allumeront.
3. Appuyez sur la touche TARE/POIDS BRUT. Mettez le poids à zéro.
4. L'écran affichera le poids brut.

ACCUMULATION

1. Mettez le poids à zéro. Mettez la charge jusqu'à ce que la balance se stabilise.
2. Appuyez sur la touche TOTAL pour passer en mode accumulation.
3. Le témoin de fonction TOTAL s'allumera. L'écran affichera n 001, puis le poids de la charge.
4. Retirez la charge. Mettez le poids à zéro. Mettez la seconde charge jusqu'à ce que la balance se stabilise.
5. Appuyez sur la touche TOTAL. L'écran affichera n 002, puis le poids de la seconde charge.
6. Répétez jusqu'à un maximum de 999 fois.

VÉRIFIEZ L'ACCUMULATION

1. Appuyez sur la touche PRINT et maintenez-la enfoncée. Appuyez sur la touche TOTAL.
2. L'écran affichera n**, puis le poids total.

REMARQUE : Il y a 8 chiffres au total. L'écran affiche d'abord les 4 premiers chiffres, puis les 4 derniers. Par exemple, lorsque les quatre premiers chiffres affichés sont « 0012 » et que les quatre derniers sont « 34,56 », le poids est de « 1234,56 ».

SORTIR DU MODE ACCUMULATION

1. Lorsque l'indicateur montre les 4 derniers chiffres, appuyez sur la touche TOTAL et maintenez-la enfoncée. L'indicateur affichera cir n.
2. Appuyez sur la touche PRINT pour quitter le mode accumulation. Si vous souhaitez effacer le poids total, appuyez sur la touche ZERO ou TARE. L'indicateur affichera c/ry.
3. Appuyez sur la touche PRINT pour effacer le poids total et quitter le mode accumulation.

IMPRIMER

1. Si le poids est stable, connectez la balance à l'imprimante.
2. Appuyez sur la touche PRINT.

REMARQUE : En mode Tare, imprimer avec la tare. Si la balance affiche un poids négatif, l'impression n'est pas autorisée.

FONCTIONNEMENT SUITE

COMPTAGE

Utilisez ce mode pour compter des pièces de même poids.

1. En mode de pesage, retirez tous les poids de la plateforme.
2. Appuyez sur la touche COUNT pour accéder au mode de comptage. L'écran affichera PCS 0.
3. Appuyez sur la touche ZERO pour changer la quantité d'échantillons – 5, 10, 20, 50, 100, 200 ou 500 unités.

4. Placez la quantité d'échantillons de l'article à compter sur la plateforme de la balance, puis appuyez sur la touche PRINT. L'écran affichera la quantité d'échantillons.

5. Placez les articles restants sur la plateforme. L'écran affichera la quantité totale.

6. Appuyez sur la touche COUNT pour retourner au mode de pesage.
7. Pour peser différents poids en mode de pesage, placez l'article sur la balance et appuyez sur la touche COUNT. L'indicateur affichera .
8. Appuyez sur la touche COUNT et maintenez-la enfoncée. Appuyez sur la touche ON/OFF. L'indicateur affichera PCS 0.
9. Appuyez sur la touche ZERO et saisissez la quantité d'échantillons.
10. Appuyez sur la touche PRINT pour valider. Répétez les étapes 2 et 3.

DÉPANNAGE

CODES DE FONCTION TARE POSSIBLES

ERREUR MOTIF SOLUTION
UUUUUUUU Surcharge.	Mauvaise connexion à la cellule de charge.Problème de qualité de la cellule de charge.	Réduisez la charge.Vérifiez la connexion de la cellule de charge.Inspectez la cellule de charge. Vérifiez l'entrée et la sortie.
nnnnnnn Erreur d'étalonnage.	Mauvaise connexion.Problème de qualité de la cellule de charge.	Vérifiez si la balance est de niveau.Vérifiez la connexion de la cellule de charge.Inspectez la cellule de charge. Vérifiez l'entrée et la sortie.

ENTRETIEN

• Protégez l'indicateur d'affichage de la lumière solaire directe.
• Assurez-vous que la connexion entre l'indicateur et la cellule de charge est bonne.

• Gardez l'indicateur éloigné des champs électriques et magnétiques puissants.

• Éteignez l'indicateur pendant les orages.

• Éteignez l'indicateur avant de brancher et de débrancher.
